Toyota CAMRY Front Spring & Shock Absorber — Figure 4803

Toyota CAMRY EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 30 PNC and OE references.

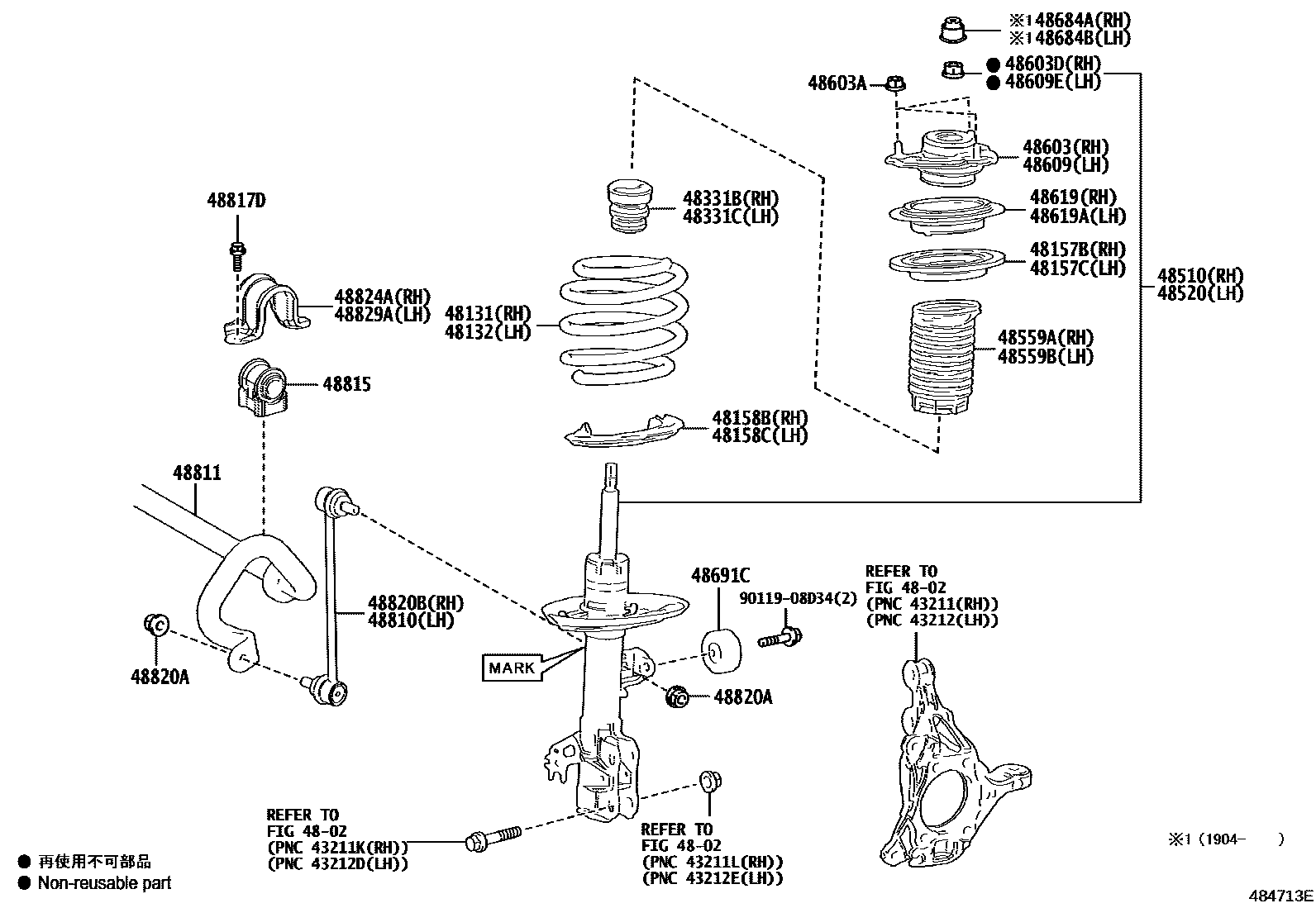

Toyota CAMRY Front Spring & Shock Absorber EPC diagram — 484713E
Front Spring & Shock Absorber — 484713E (201810 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-06J50 · 48131-06J51 · 48131-06J80 · 48131-06J81 · 48131-06K00
48132Left front coil spring48131-06J50 · 48131-06J51 · 48131-06J80 · 48131-06J81 · 48131-06K00
48157BFront coil spring upper right vibration isolation pad48157-06240 · 48157-06270
48157CFront coil spring upper left vibration isolation pad48157-06240 · 48157-06270
48158BFront coil spring lower right vibration isolation pad48158-06280 · 48158-06310
48158CFront coil spring lower left vibration isolation pad48158-06280 · 48158-06310
48331BRight front spring buffer block48331-33090 · 48331-33091 · 48331-33101
48331CLeft front spring buffer block48331-33090 · 48331-33091 · 48331-33101
48510Right front shock absorber assembly48510-80863 · 48510-8Z405 · 48510-8Z406 · 48510-8Z526 · 48510-8Z527
48520Left front shock absorber assembly48520-80536 · 48520-8Z259 · 48520-8Z260 · 48520-8Z367 · 48520-8Z368
48559ARight front shock absorber No. 1 dust cover48559-33020
48559BLeft front shock absorber No. 1 dust cover48559-33020
48603Right front suspension bearing sub-assembly48609-06410
48603ANut (for front suspension mount)90178-10029 · 90178-T0129
48603DNut (for front mount to right front shock absorber)90177-14007
48609Left front suspension bearing sub-assembly48609-06410
48609ENut (for front mount to left front shock absorber)90177-14007
48619Bearing installed on the right sliding column48619-33010
48619ABearing installed on the left sliding column48619-33010
48684ARight front suspension support dust cover48684-33030
48684BLeft front suspension support dust cover48684-33030
48691CSuspension support cover damper48691-06070
48810Left front stabilizer bar link assembly48820-06110 · 48820-06140
48811front stabilizer bar48811-06320
48815Front stabilizer bar bushing No. 148815-06280 · 48815-06310
48817DBolt (for front stabilizer bar)90119-10994 · 90119-T0582
48820ANut (for front stabilizer bar link)90178-T0087 · 94151-21241
48820BRight front stabilizer bar link assembly48820-06110 · 48820-06140
48824ARight front stabilizer bar bracket No. 148809-33010 · 48824-33040 · 48824-33050
48829ALeft front stabilizer bar bracket No. 148824-33040
