Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 3 images and 14 PNC and OE references.

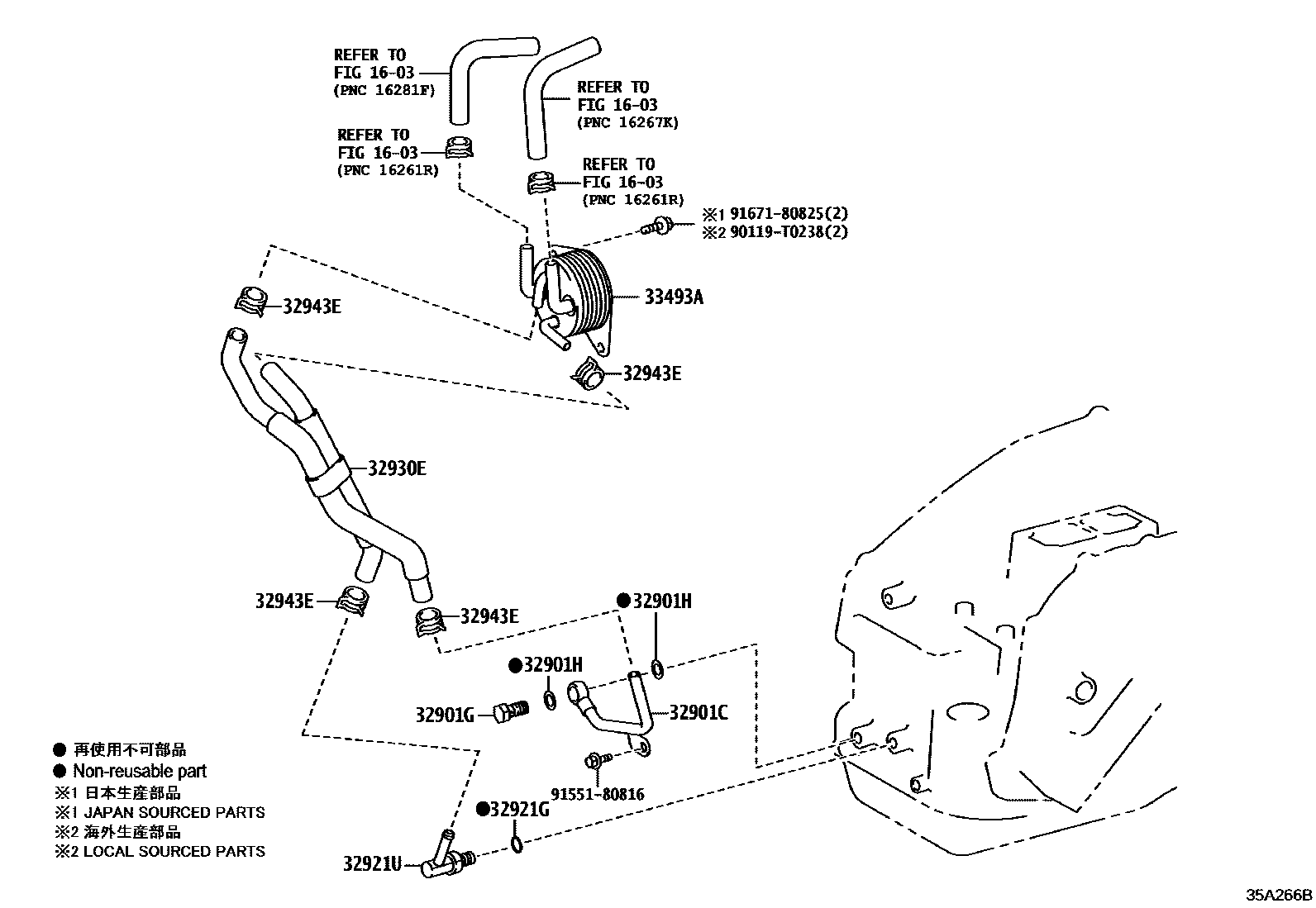

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 35A266B
变速器油冷却器和配管(ATM) — 35A266B (201810 – 999999)

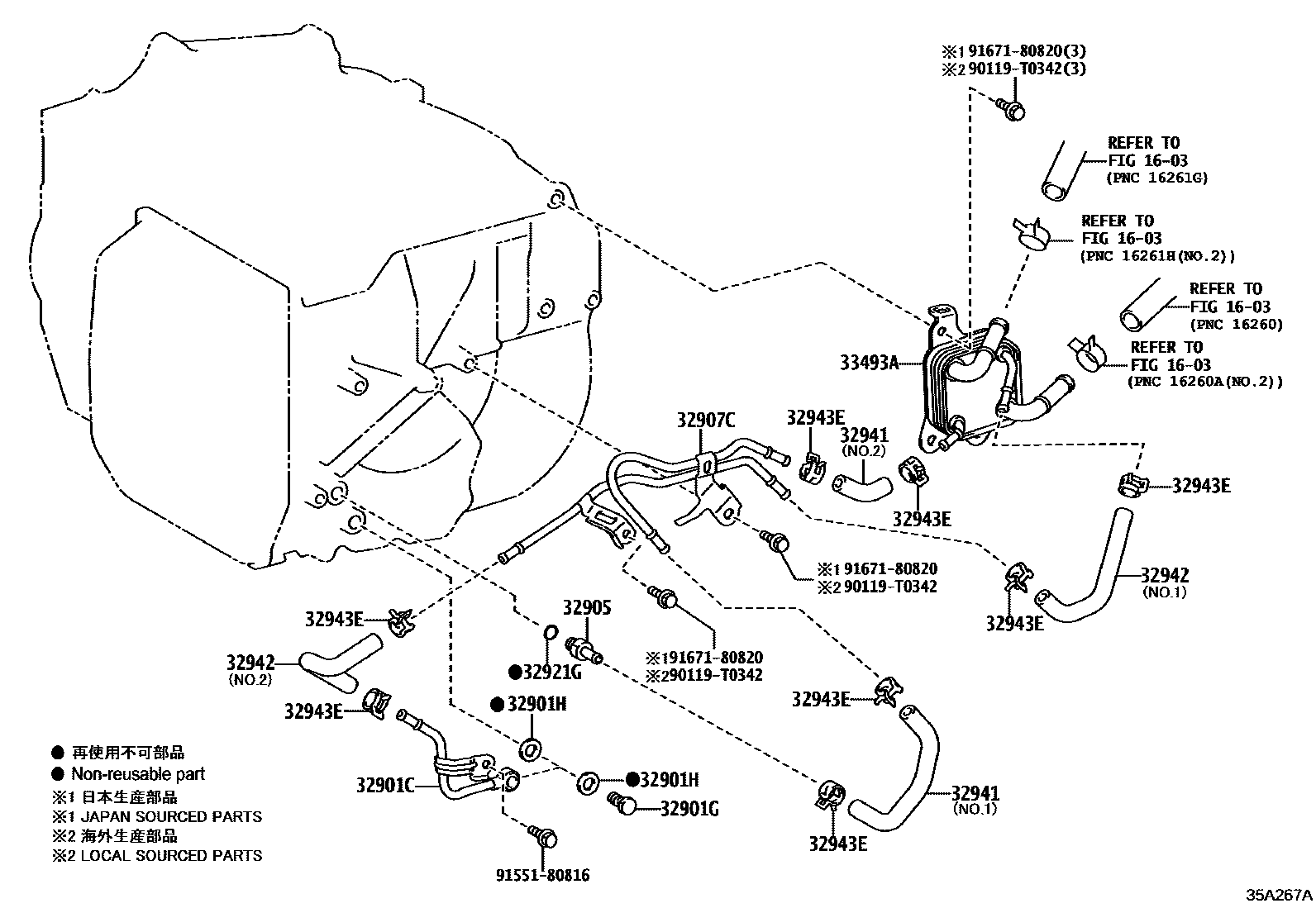

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 35A267A
变速器油冷却器和配管(ATM) — 35A267A (201810 – 999999)

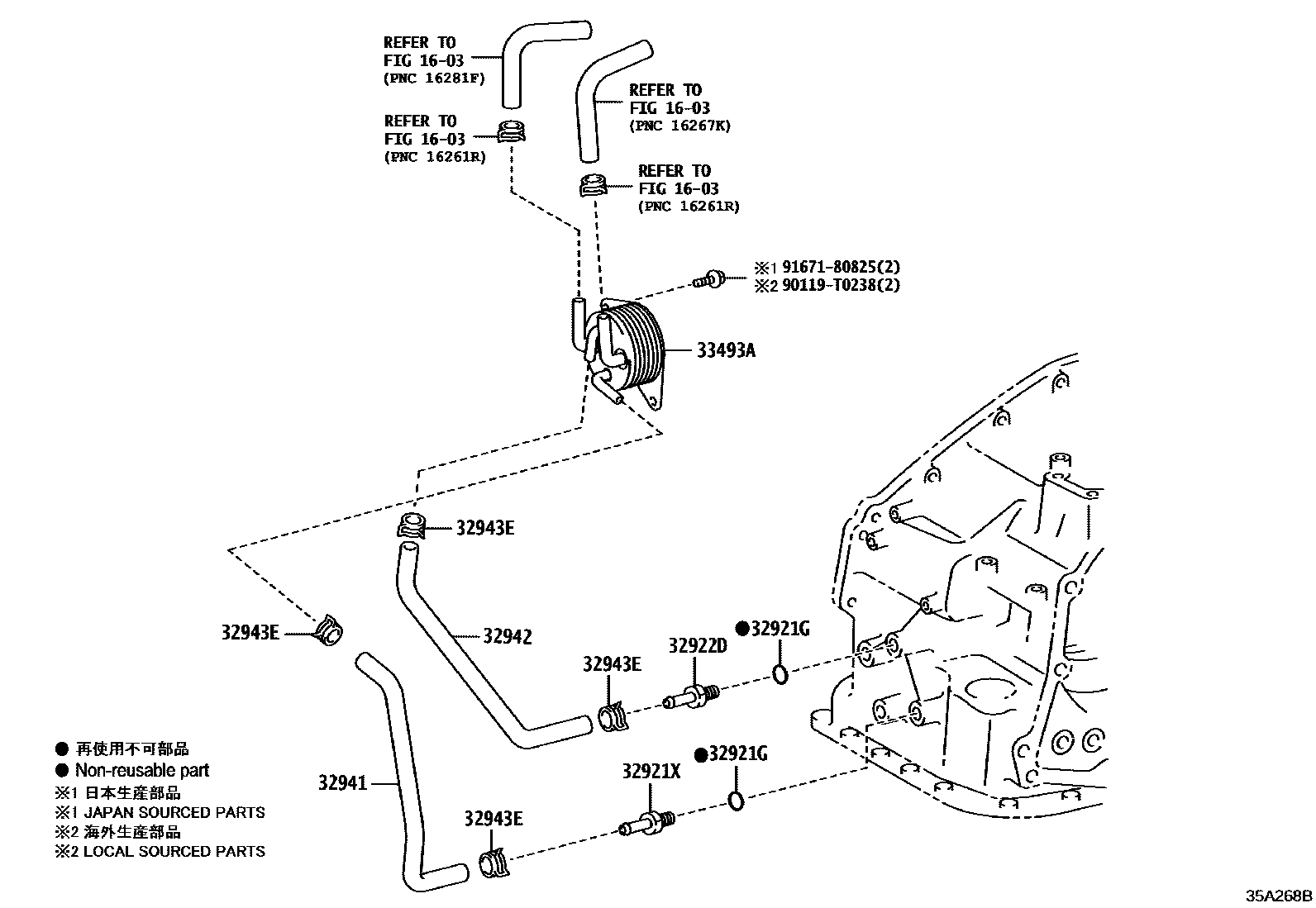

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 35A268B
变速器油冷却器和配管(ATM) — 35A268B (201810 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901CTransmission oil cooler joint sub-assembly32901-48010 · 32901-48020
32901GConnector bolt (for oil cooler)90401-14003
32901HGasket (for transmission oil cooler connector)90430-14013 · 90430-14016
32905No. 1 transmission oil cooler oil outlet pipe sub-assembly90404-14030
32907CNo. 1 transmission oil cooler pipe sub-assembly without hose32907-06070
32921GO-ring (for transmission oil cooler pipe joint)90301-11031
32921UBend pipe (for transmission oil cooler pipe)90407-14032
32921XTransmission oil cooler oil inlet joint or elbow90404-14027
32922DTransmission oil cooler oil outlet connector or elbow90404-14027
32930ENo. 1 transmission oil cooler hose assembly32930-06050
32941No. 1 transmission oil cooler oil inlet hose32941-06180 · 32941-06190 · 32941-06200
32942No. 1 transmission oil cooler oil outlet hose32942-06170 · 32942-06180 · 32942-06190
32943EClamp No. 3 (for transmission oil cooler hose)90466-16004
33493ATransmission oil cooler33493-33060 · 33493-33061 · 33493-33070
