Toyota CAMRY Alternator — Figure 1903

Toyota CAMRY EPC diagram 1903, Alternator, with 5 images and 16 PNC and OE references.

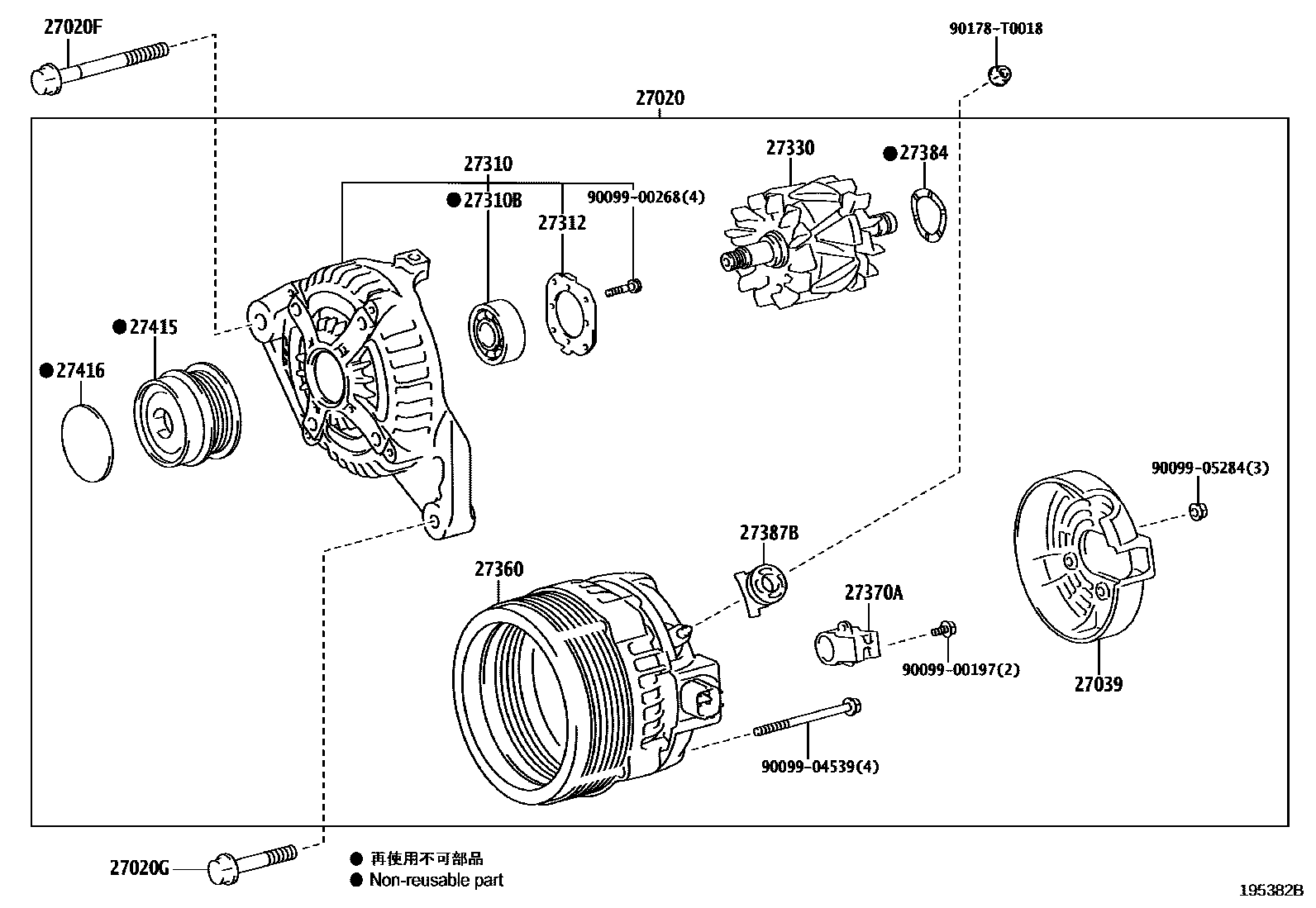

Toyota CAMRY Alternator EPC diagram — 195382B
Alternator — 195382B (201810 – 999999)

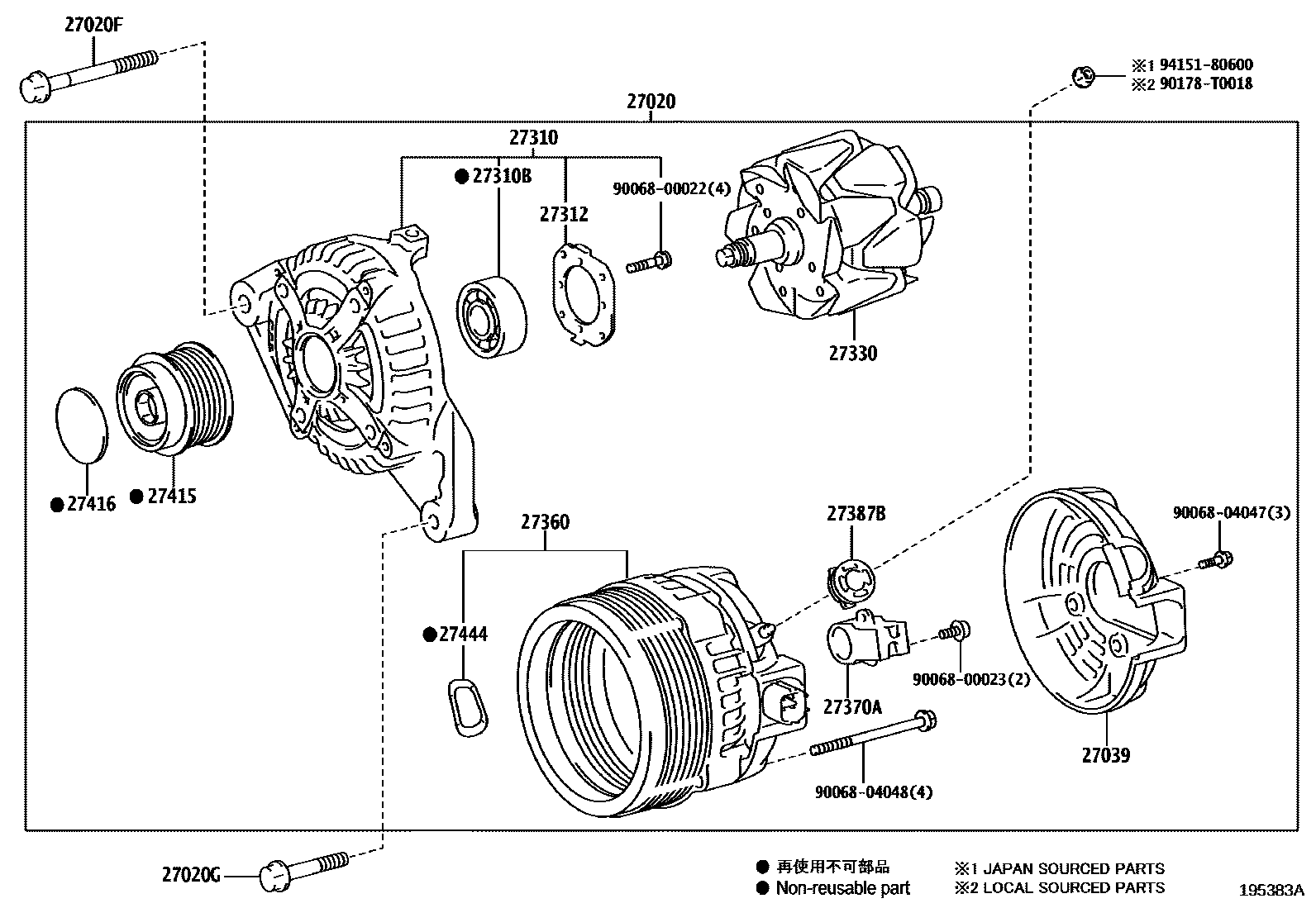

Toyota CAMRY Alternator EPC diagram — 195383A
Alternator — 195383A (201810 – 999999)

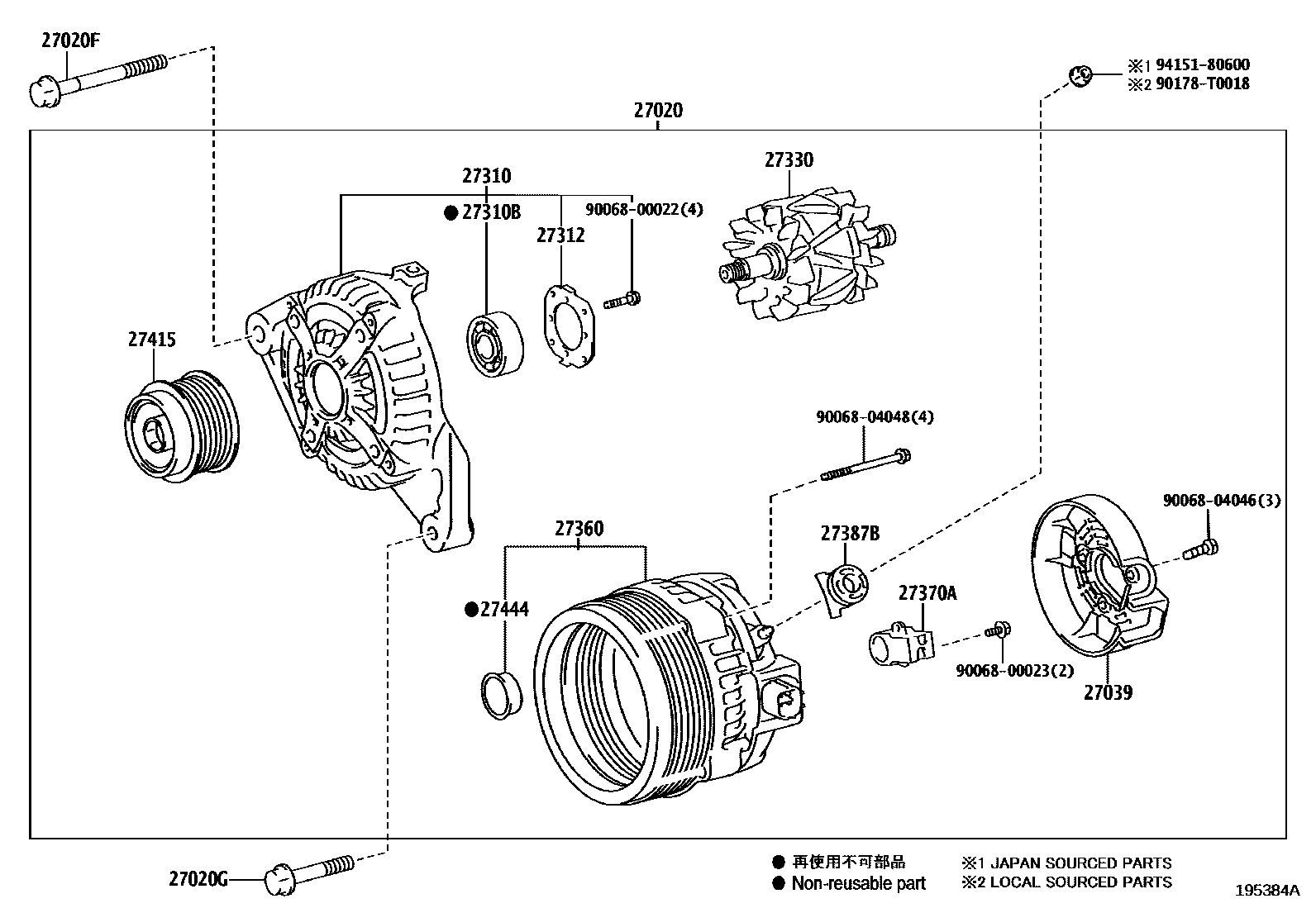

Toyota CAMRY Alternator EPC diagram — 195384A
Alternator — 195384A (201810 – 999999)

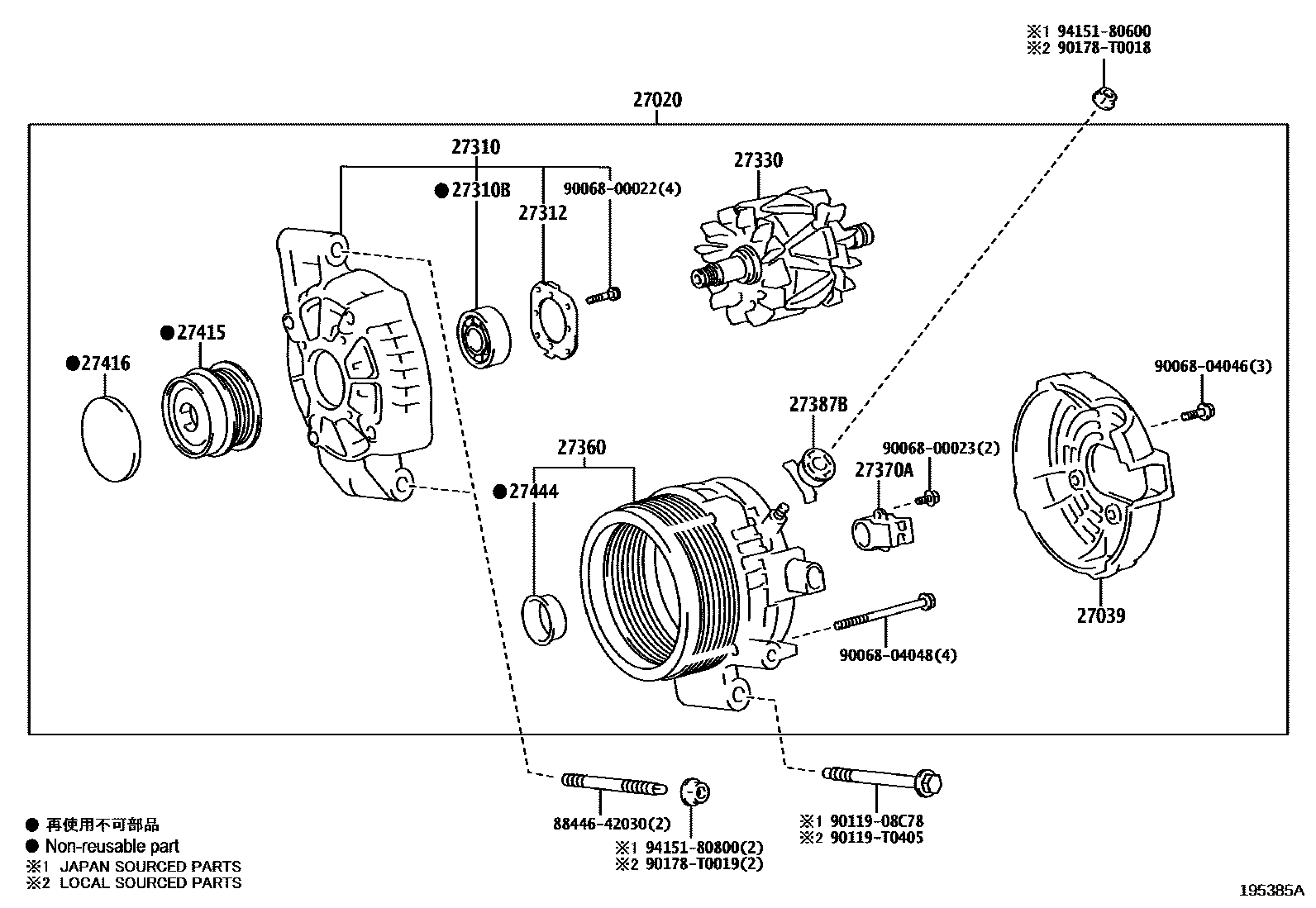

Toyota CAMRY Alternator EPC diagram — 195385A
Alternator — 195385A (201810 – 999999)

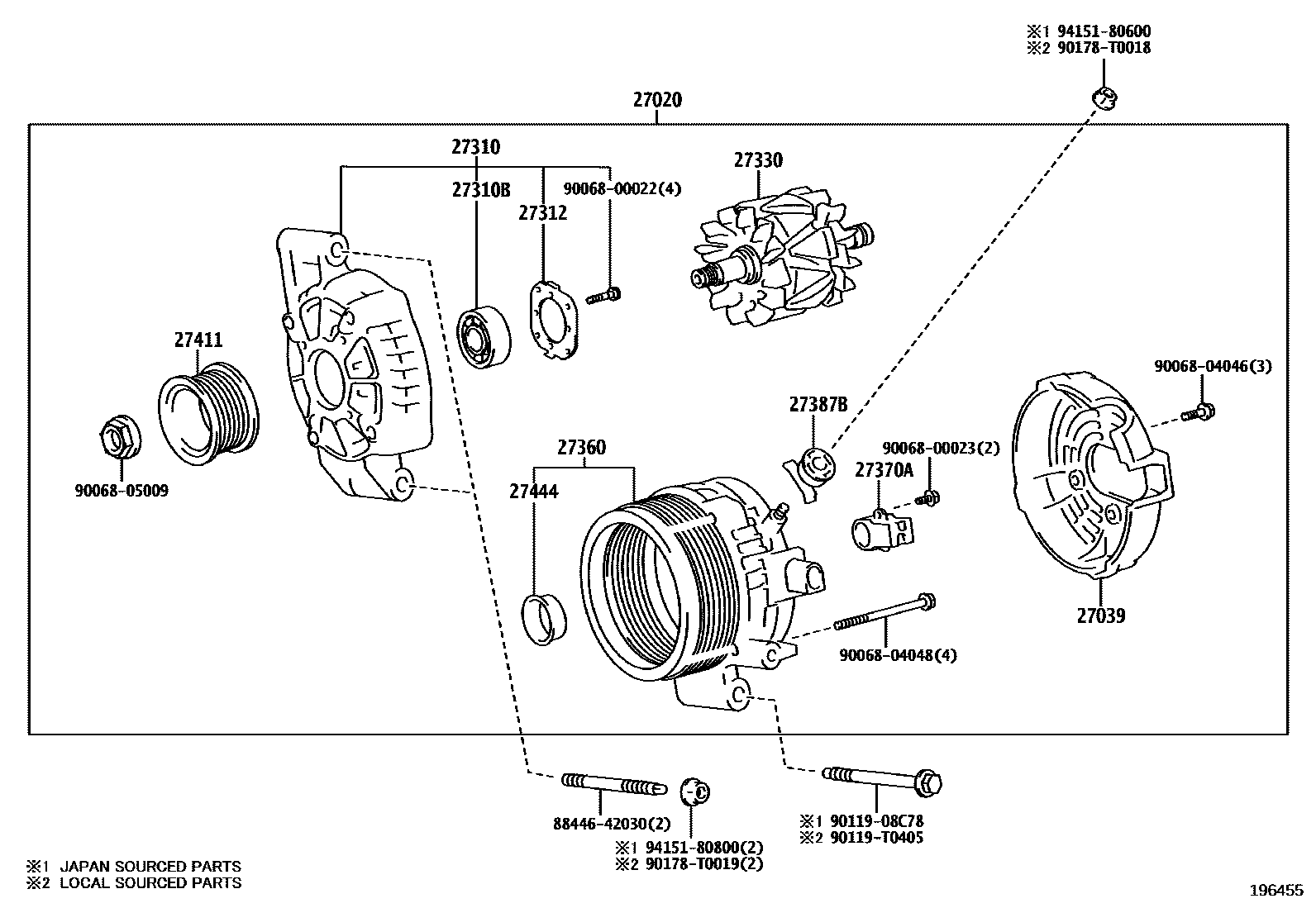

Toyota CAMRY Alternator EPC diagram — 196455
Alternator — 196455 (202303 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0V330 · 27060-0V370 · 27060-36160 · 27060-F0020 · 27060-F2170
27020FBolt No. 1 (for generator)90105-10562 · 90105-T0295
27020GBolt No. 2 (for generator)90105-T0079
27039Alternator Rear End Cover27039-0M100 · 27039-0V220 · 27039-31390
27310Alternator Drive End Frame Assembly27310-0V220 · 27310-0V230 · 27310-0V240 · 27310-36090 · 27310-F0020 · 27310-F2130
27310BBearing (for Alternator Drive End Frame)90068-10033 · 90068-10040 · 90068-10042 · 90068-10050 · 90099-10223
27312Retainer Plate27312-0C020 · 27312-72100
27330Alternator Rotor Assembly27330-0M100 · 27330-0V220 · 27330-58460
27360Alternator Stator Coil Assembly27360-0V300 · 27360-0V340 · 27360-36240 · 27360-F0020
27370AAlternator Brush Holder Assembly27370-0M040 · 27370-31220
27384Washer27384-50030
27387BGenerator terminal insulation pad27387-0C020 · 27387-20130
27411Alternator Pulley27411-0Y200
27415PULLEY, ALTERNATOR W/CLUTCH27415-0V011 · 27415-0V040 · 27415-36020 · 27415-F0010
27416Generator pulley cover27416-0W050
27444Generator bearing cap seals27444-0Y180
