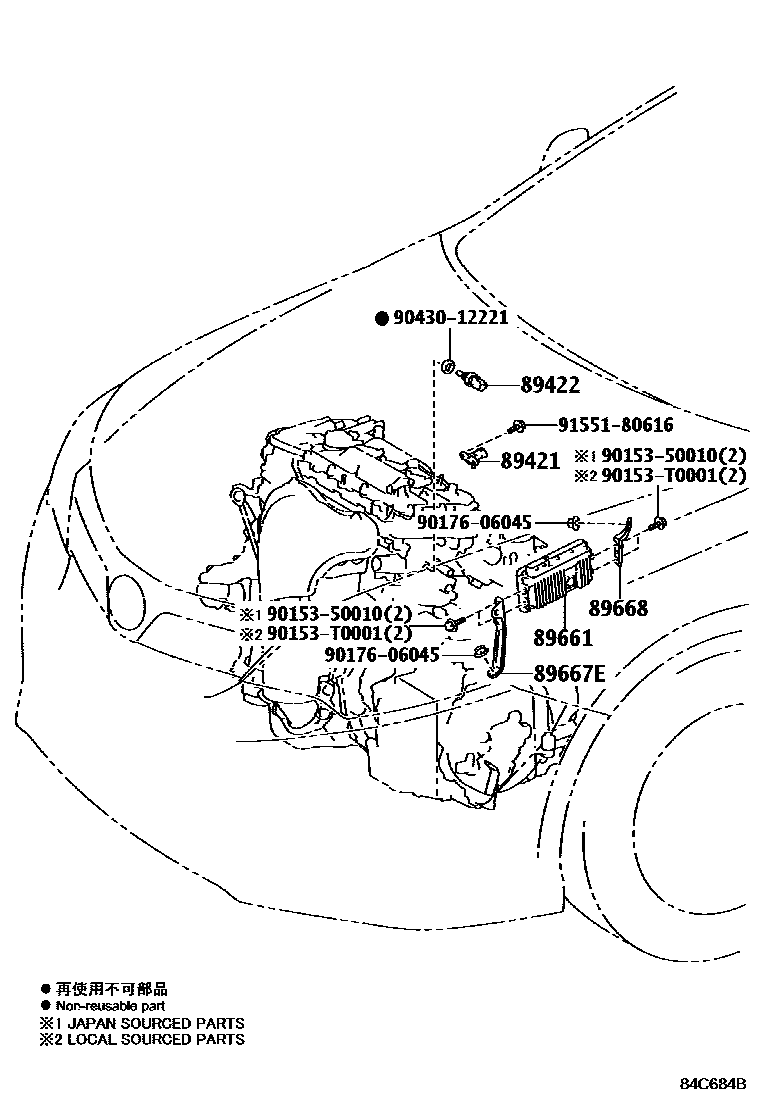

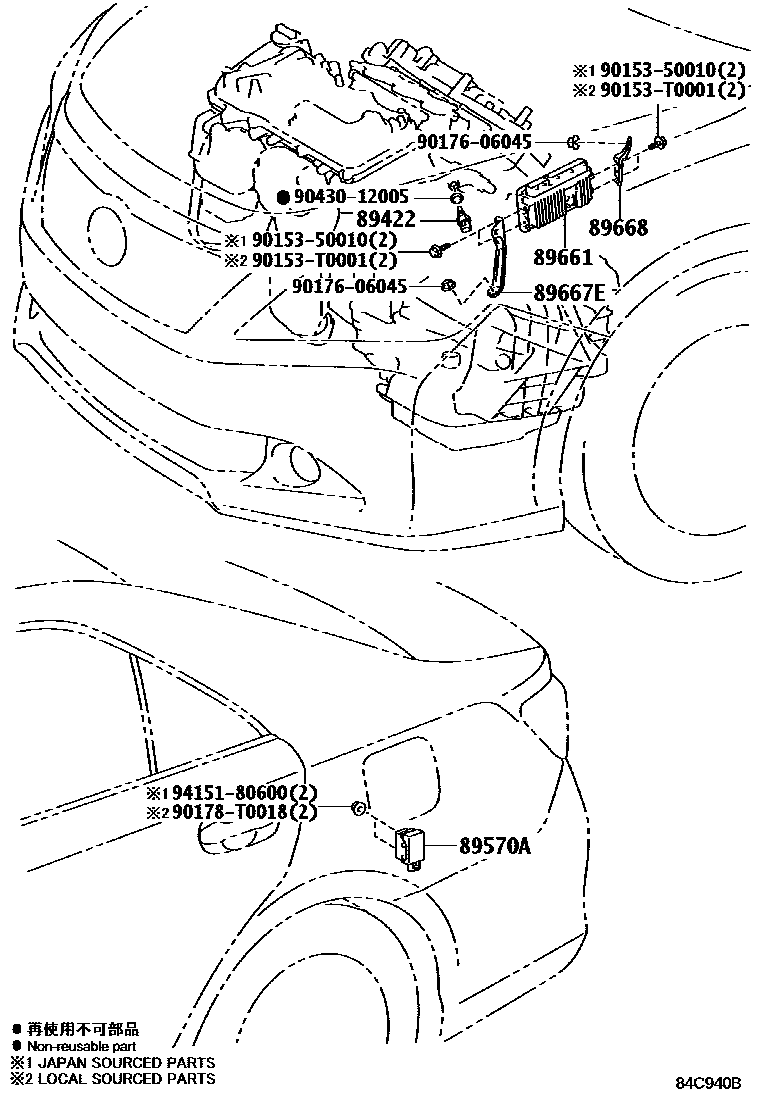

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 2 images and 6 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89570A | Fuel pump control ECU assembly | 89570-33020 · 89570-33040 |
| 89661 | Engine control ECU | 89661-06300 · 89661-06L20 · 89661-06L30 · 89661-06L40 · 89661-06L60 · 89661-06L71 · 89661-06N20 · 89661-06N21 · 89661-06N30 · 89661-06N31 · 89661-06Q80 · 89661-06Q90 · 89661-06R00 · 89661-06R10 · 89661-06W10 · 89661-06W20 · 89661-06W30 · 89661-06W70 · 89661-06W80 · 89661-06W90 · 89661-06X00 · 89661-0X260 · 89661-0X270 · 89661-0X360 · 89661-0X370 |
| 89667E | No. 1 engine control ECU bracket | 89667-06180 |
| 89668 | No. 2 engine control ECU bracket | 89668-06180 |
