Toyota CAMRY 线束和卡夹 — Figure 8202

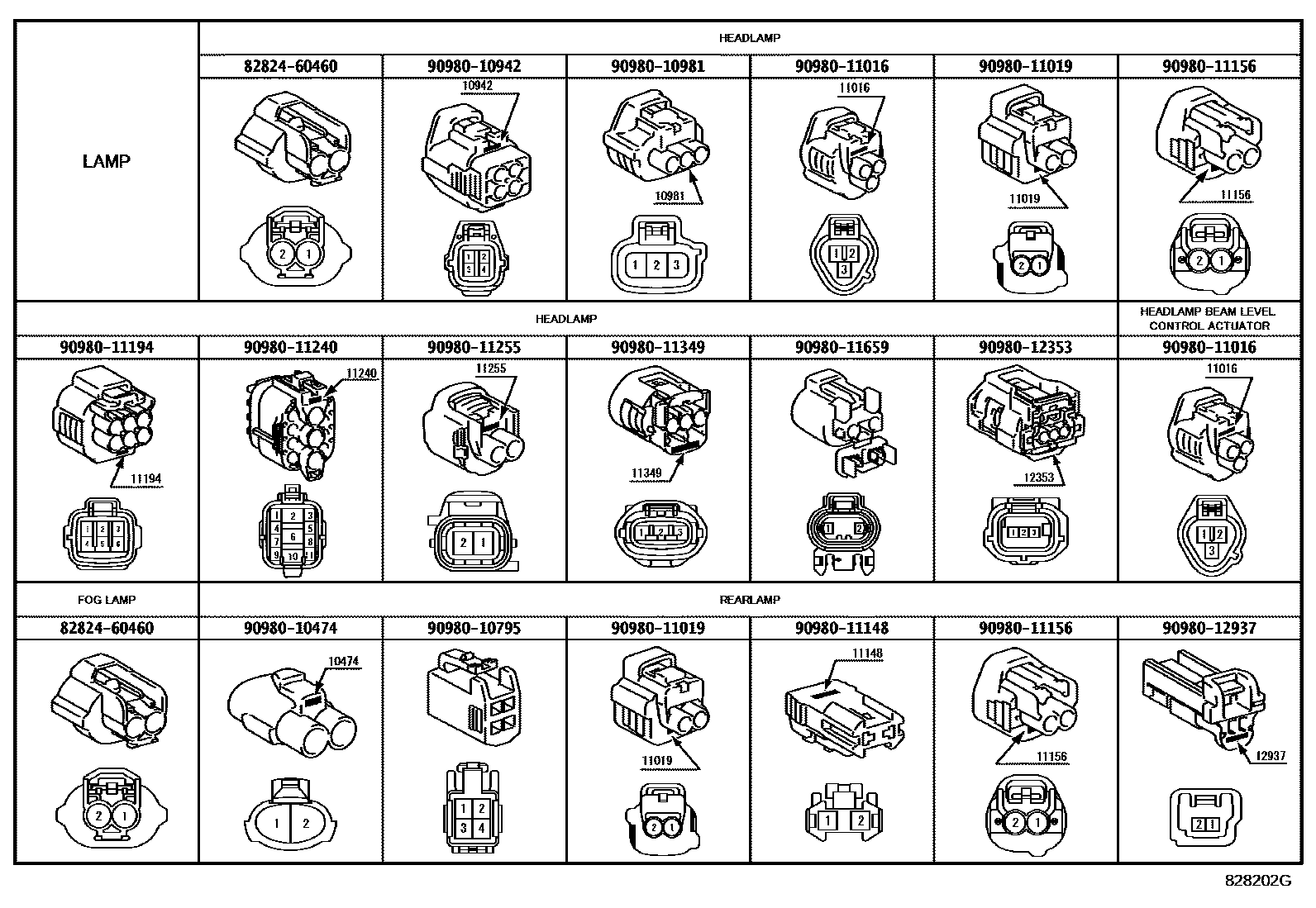

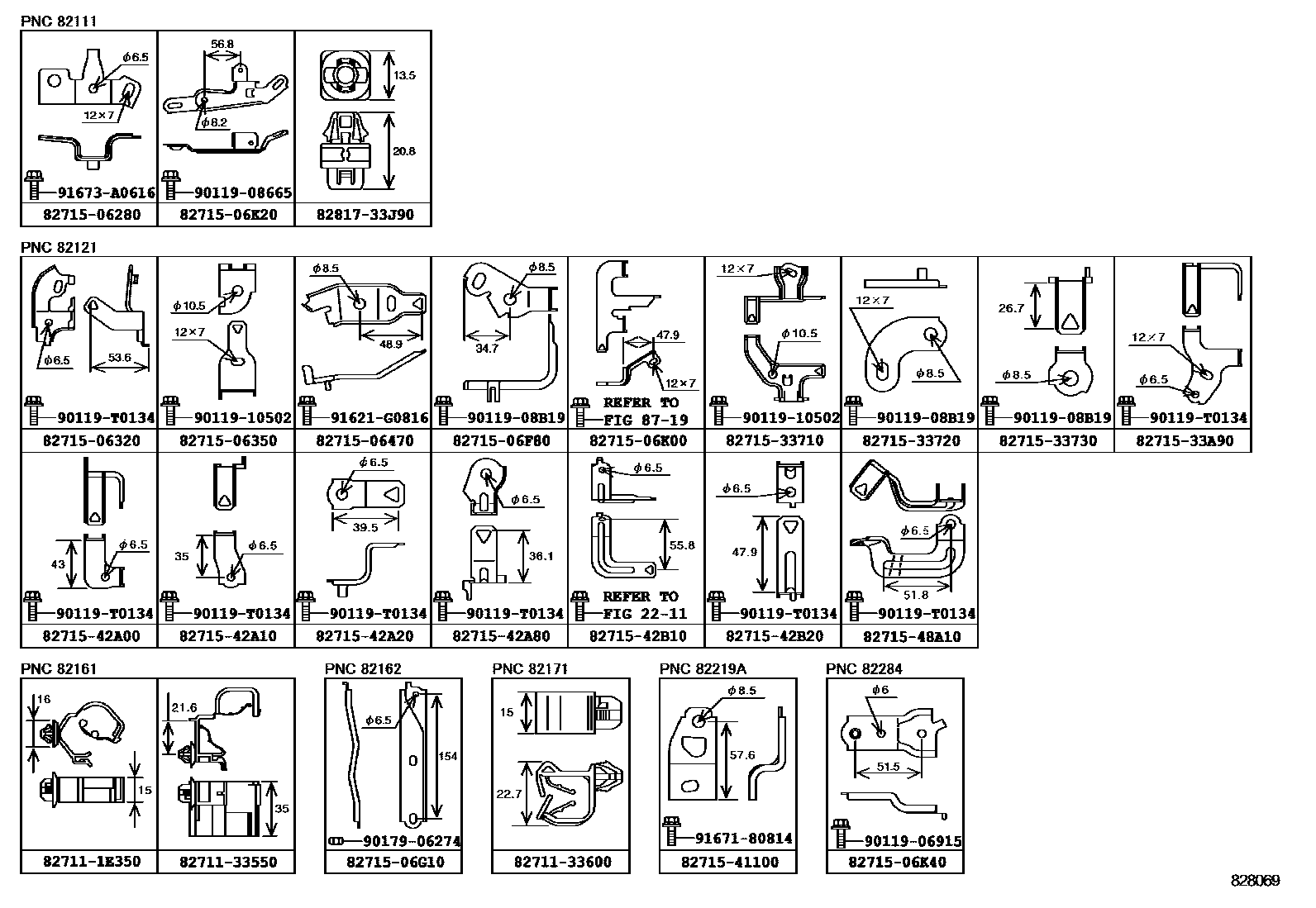

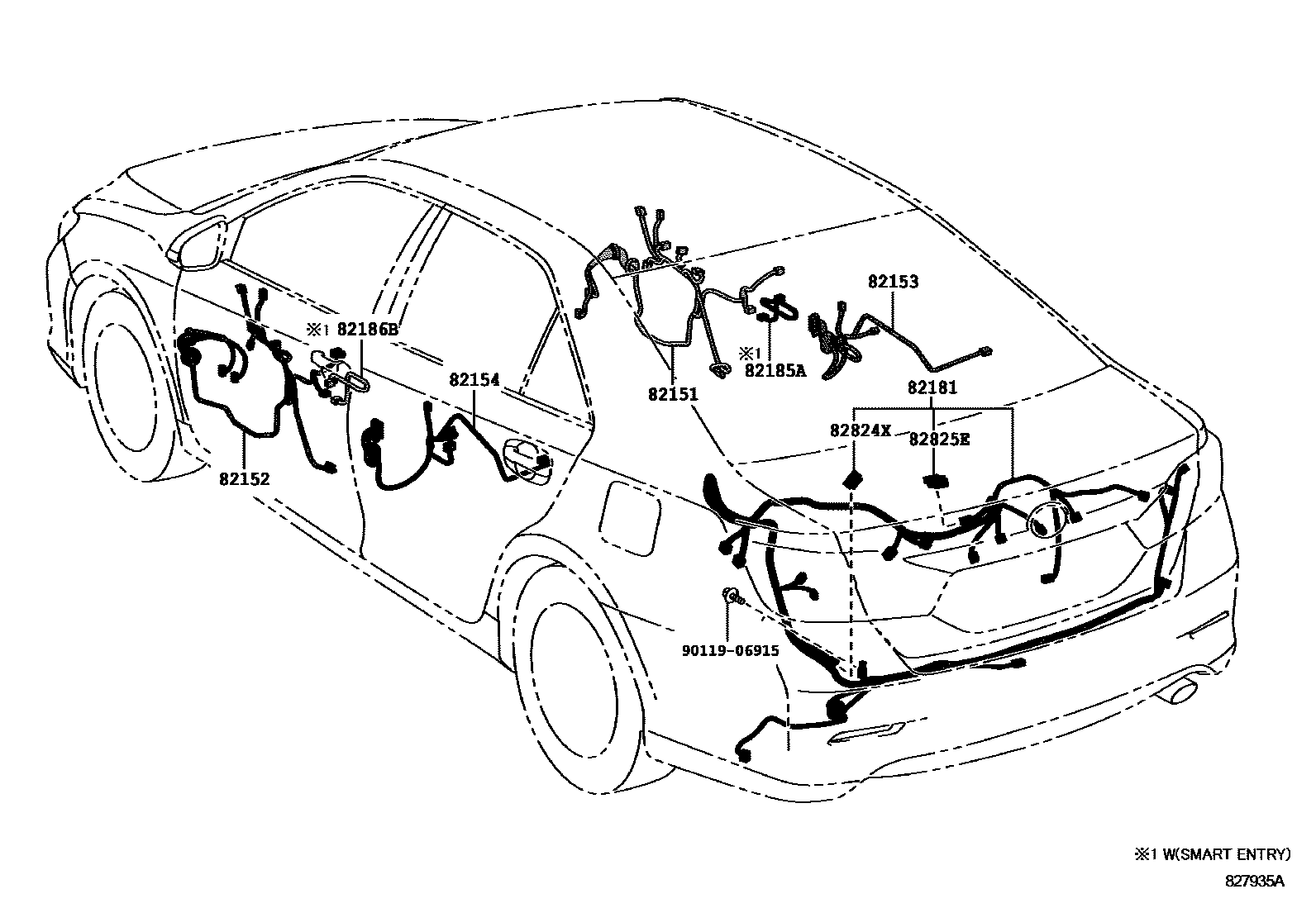

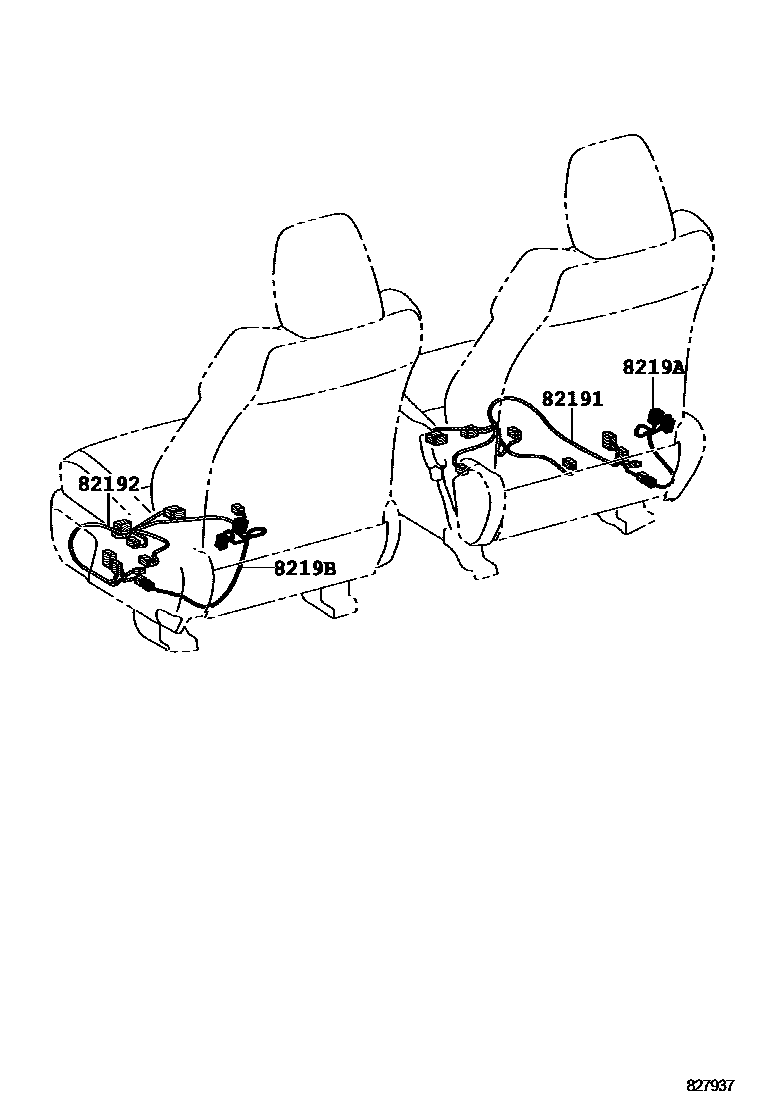

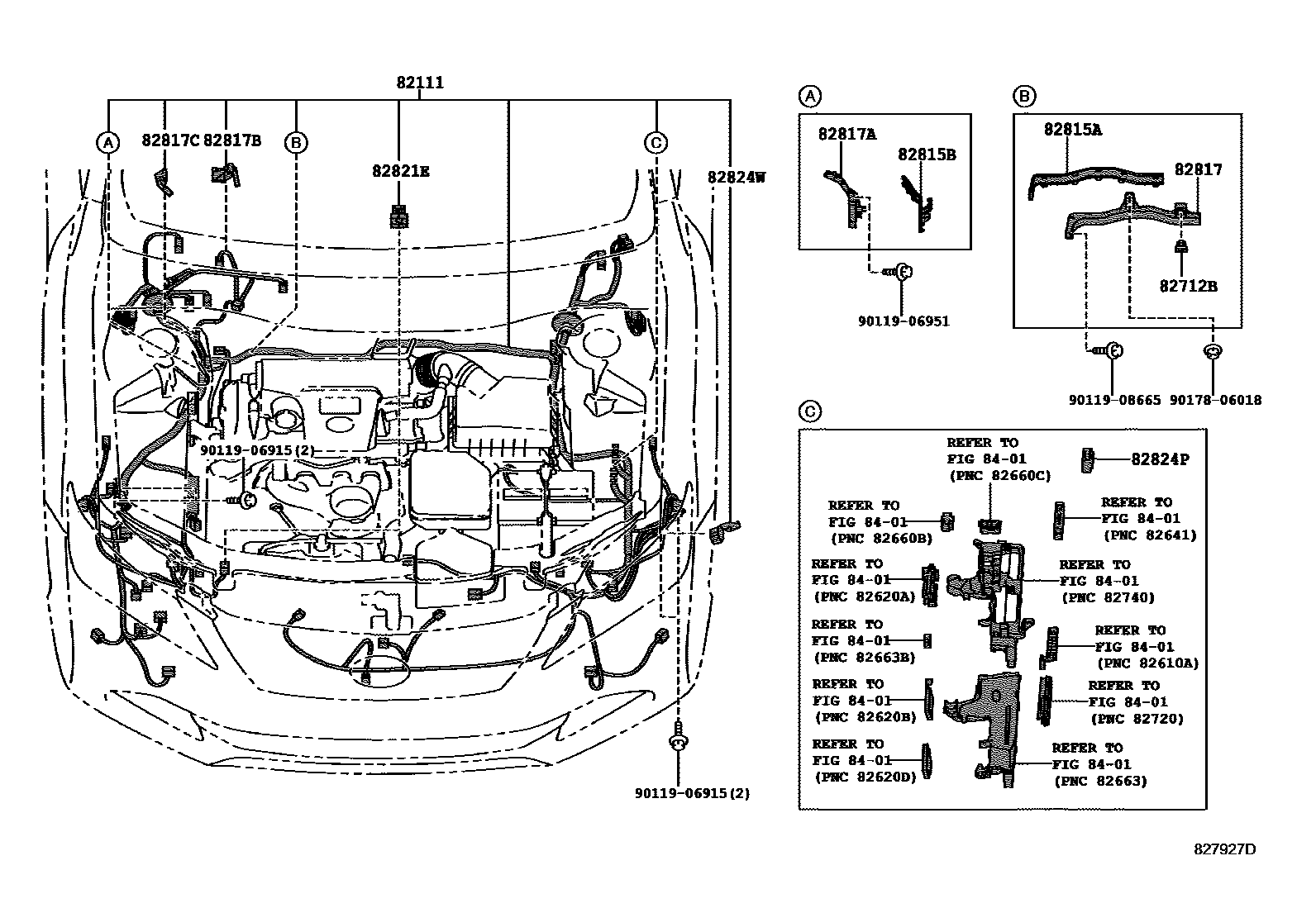

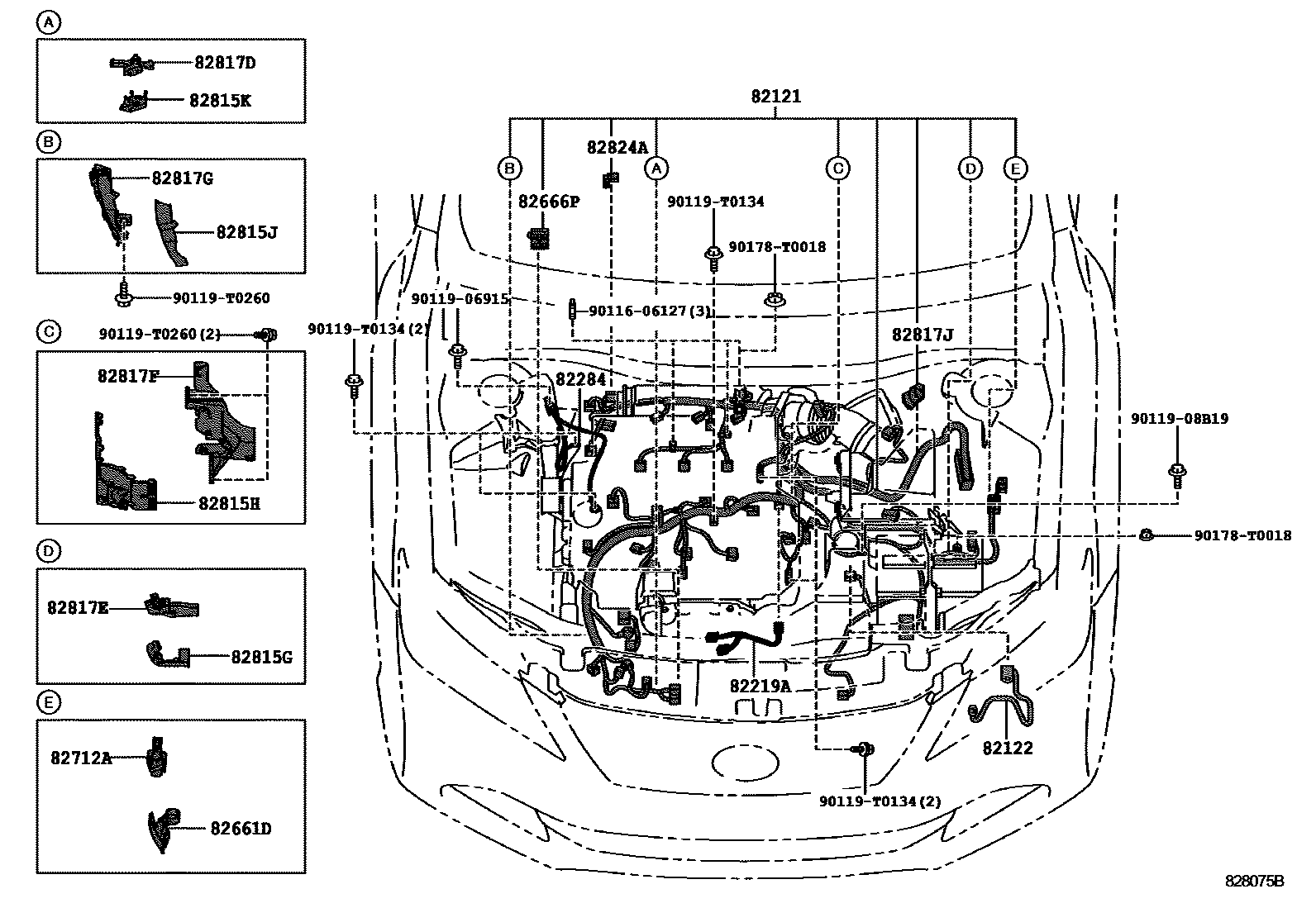

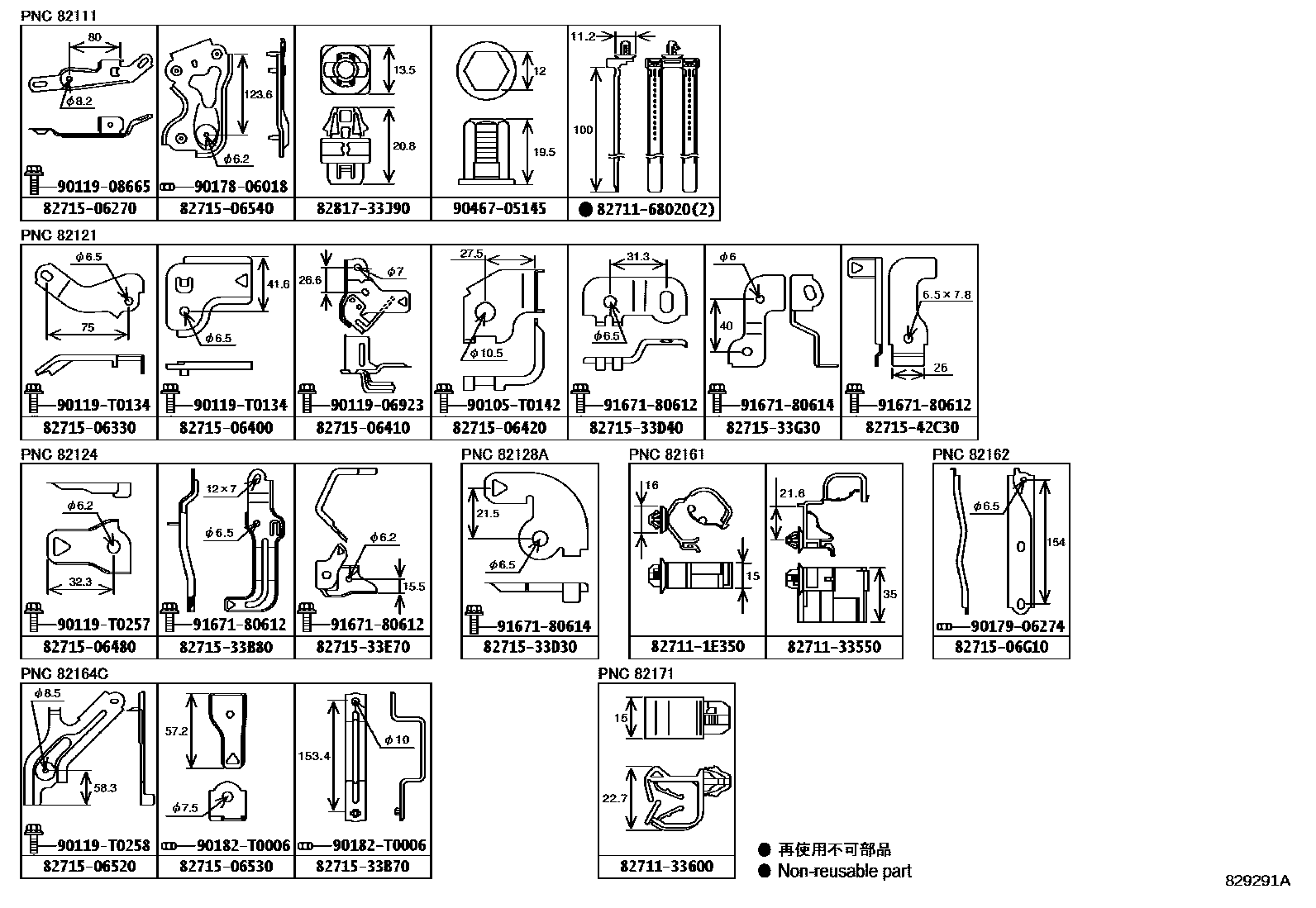

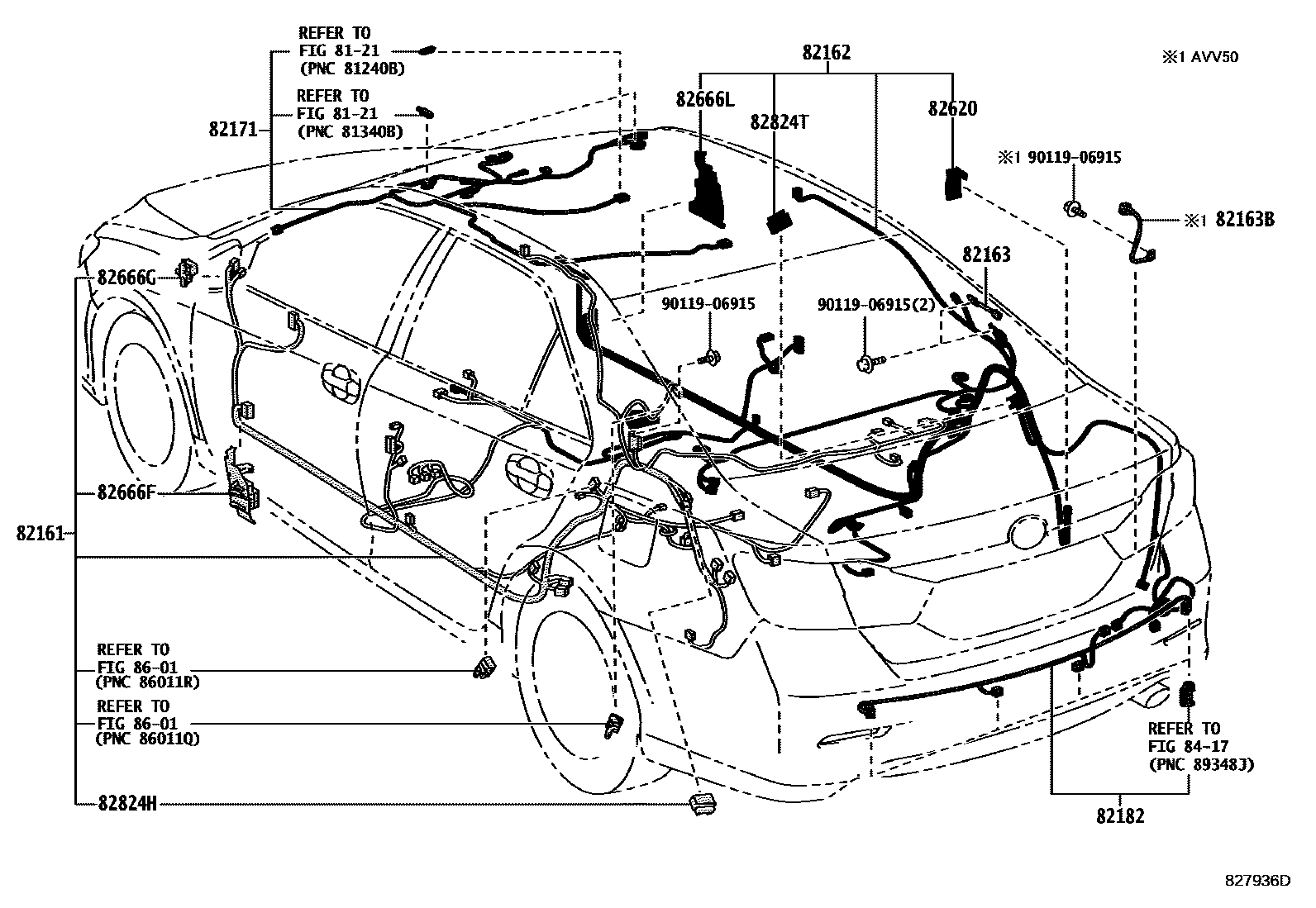

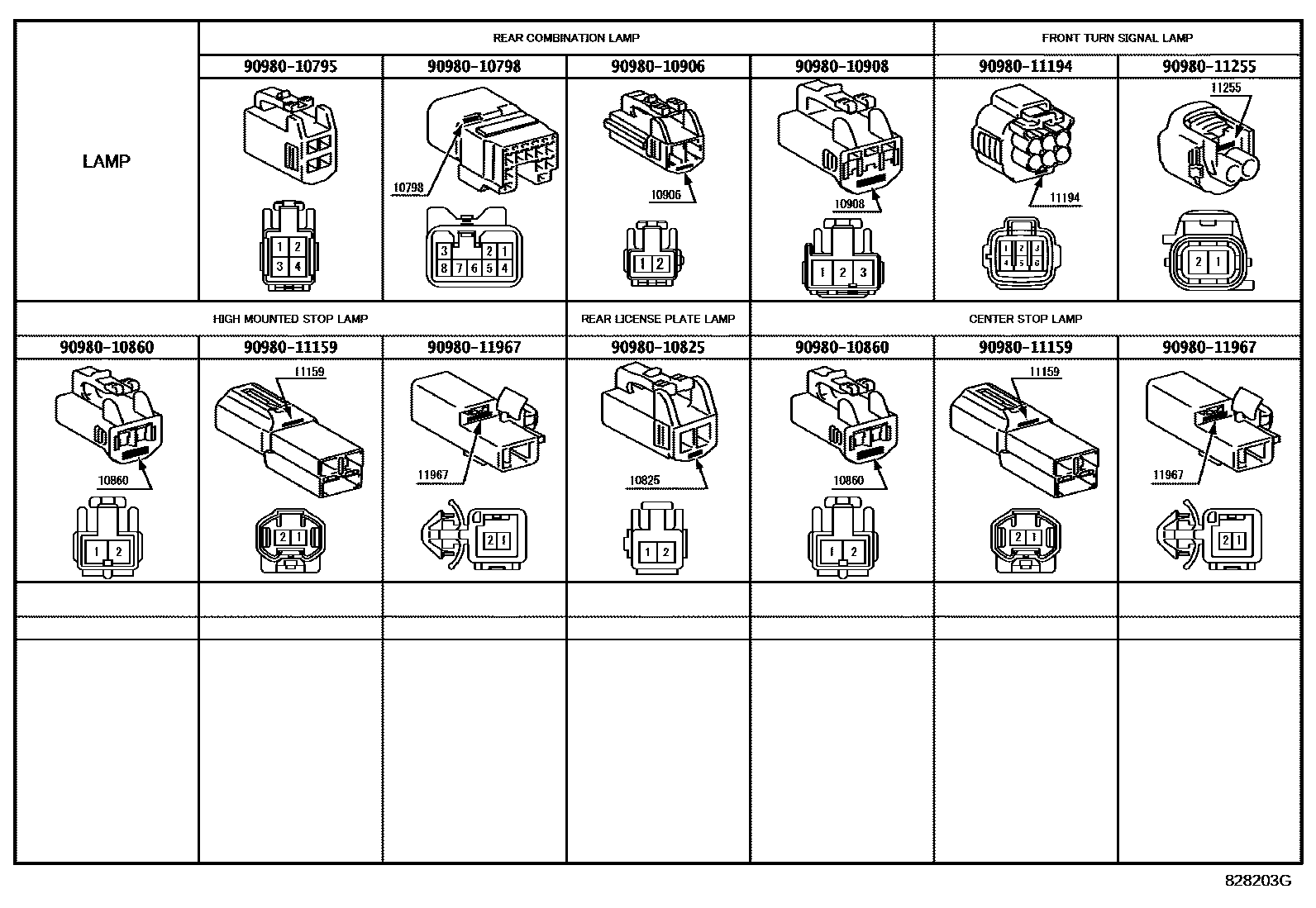

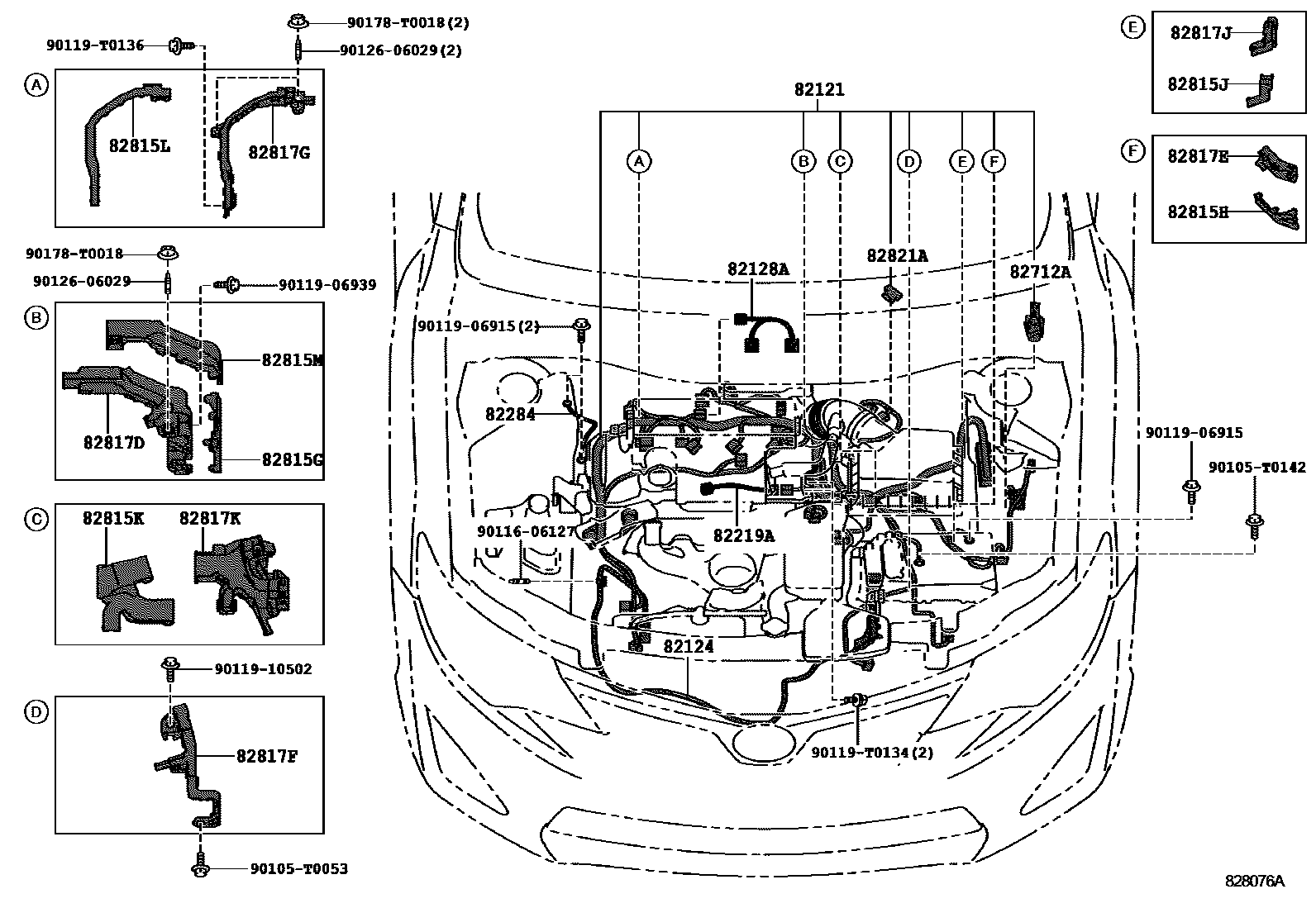

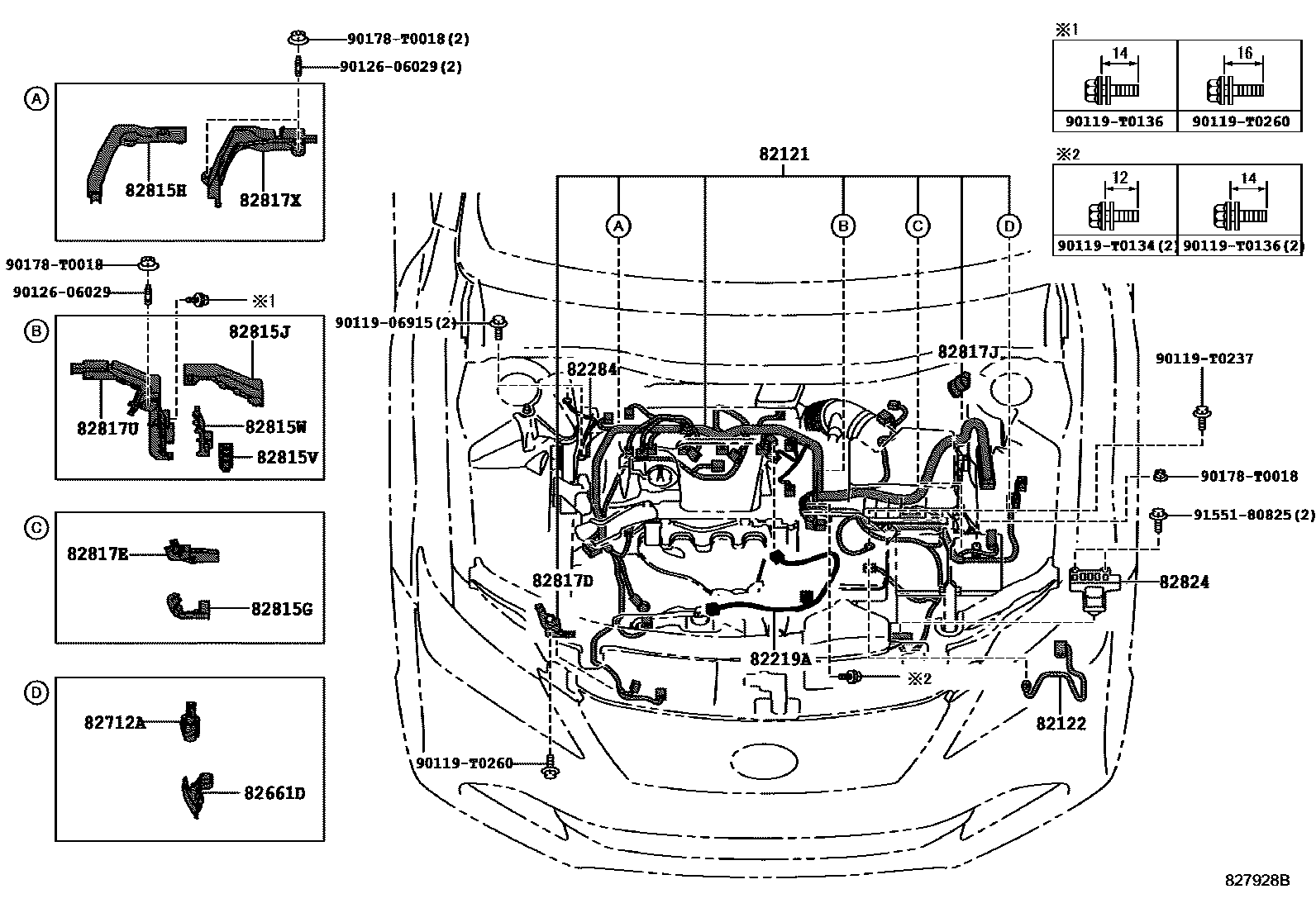

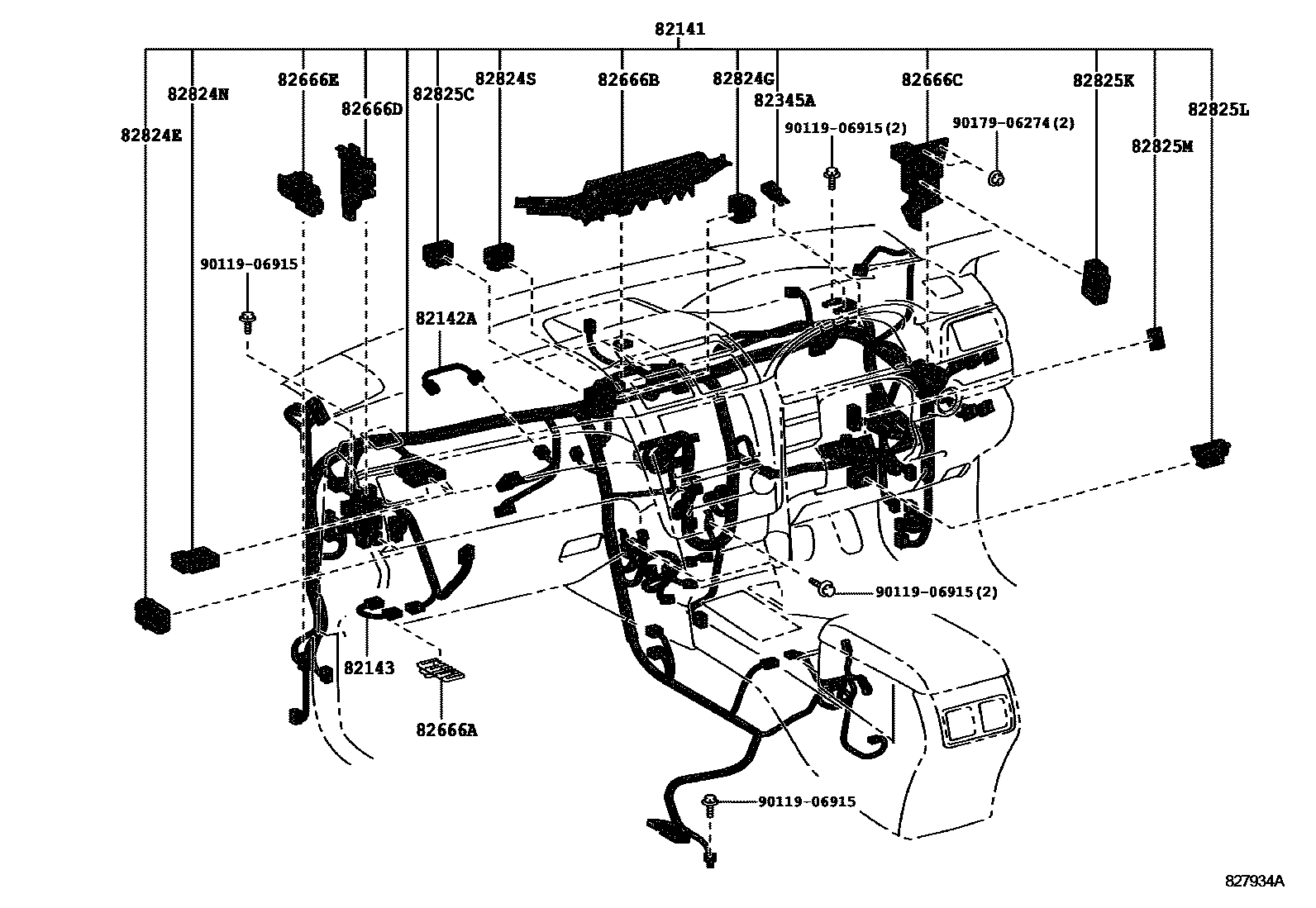

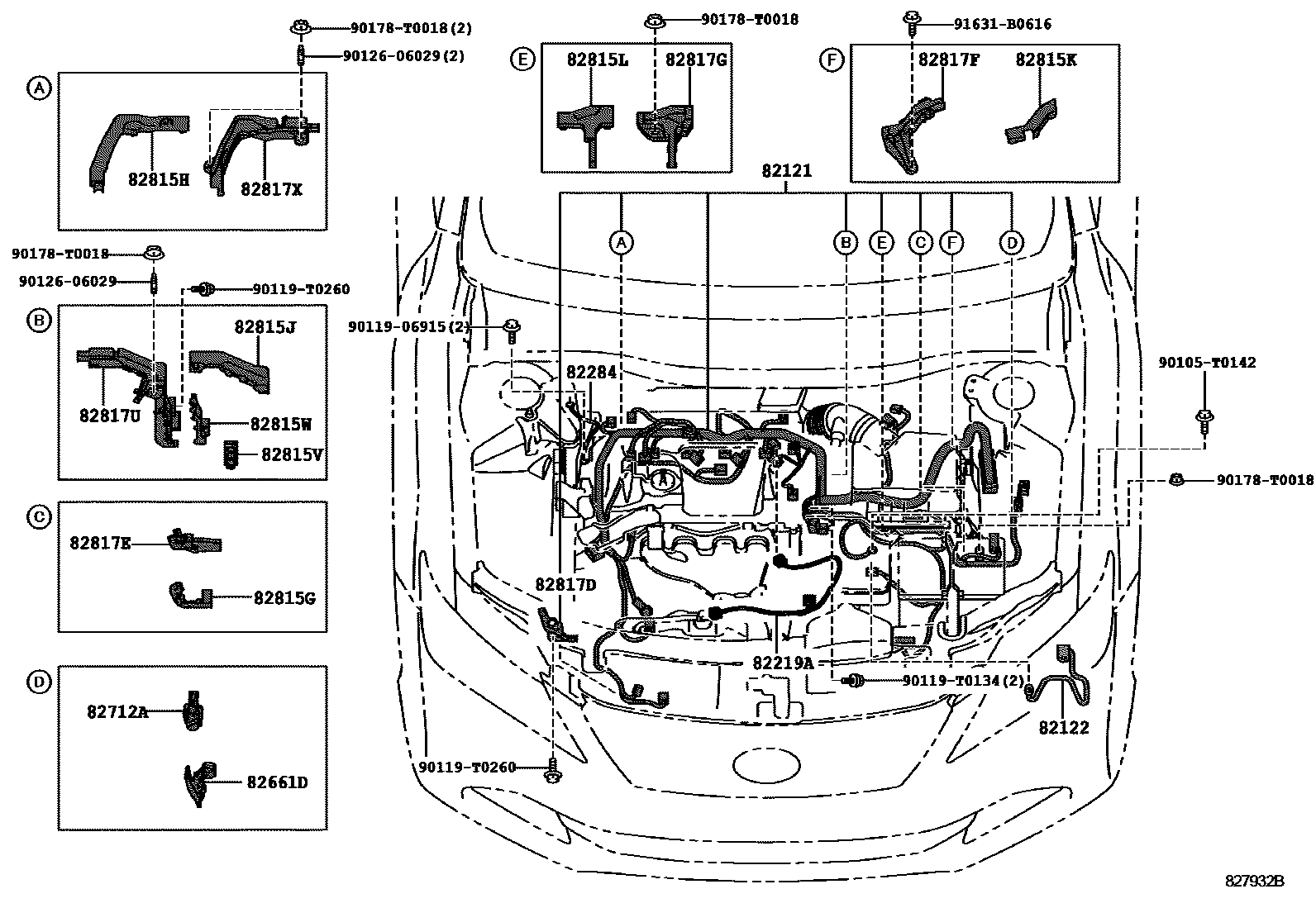

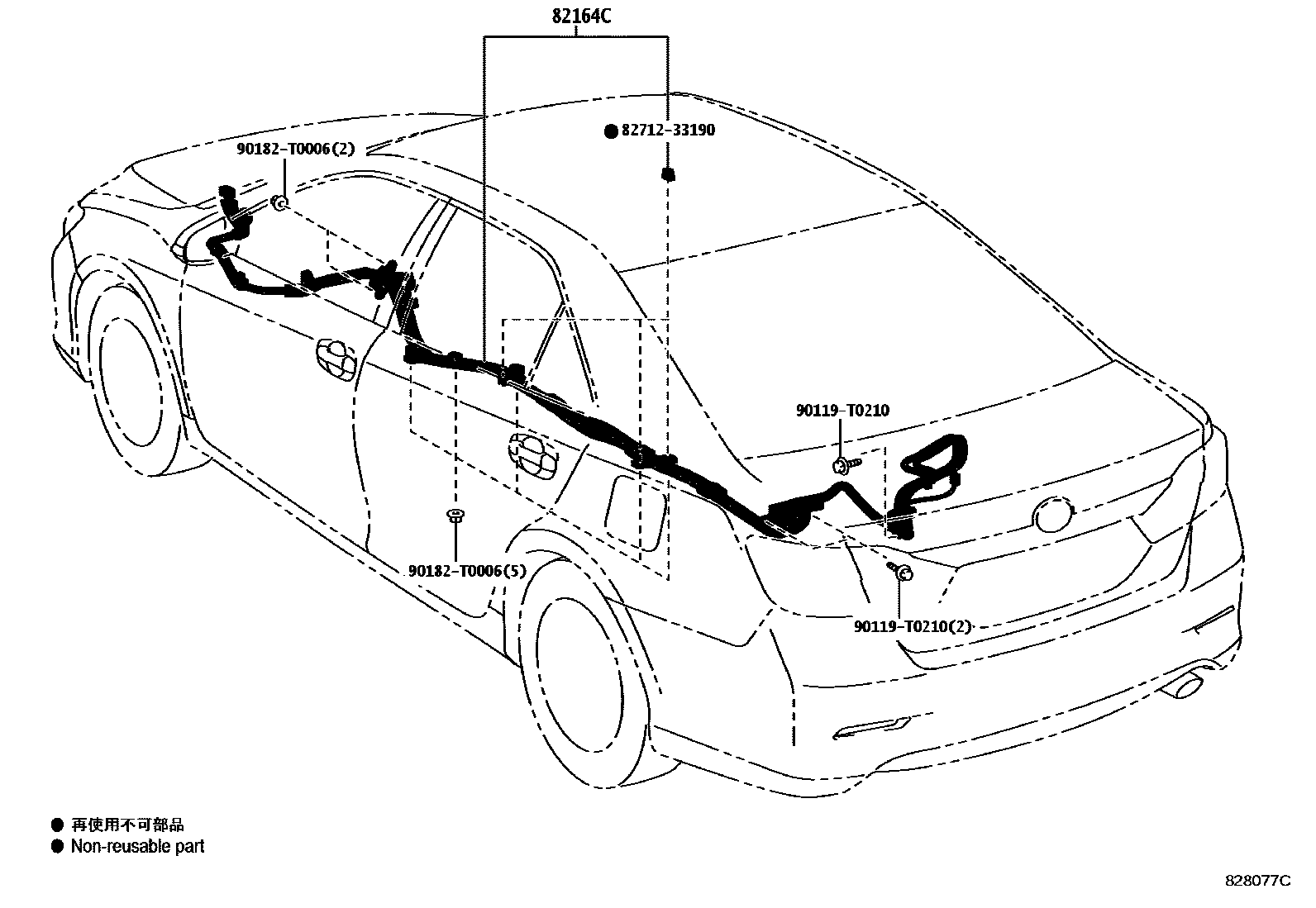

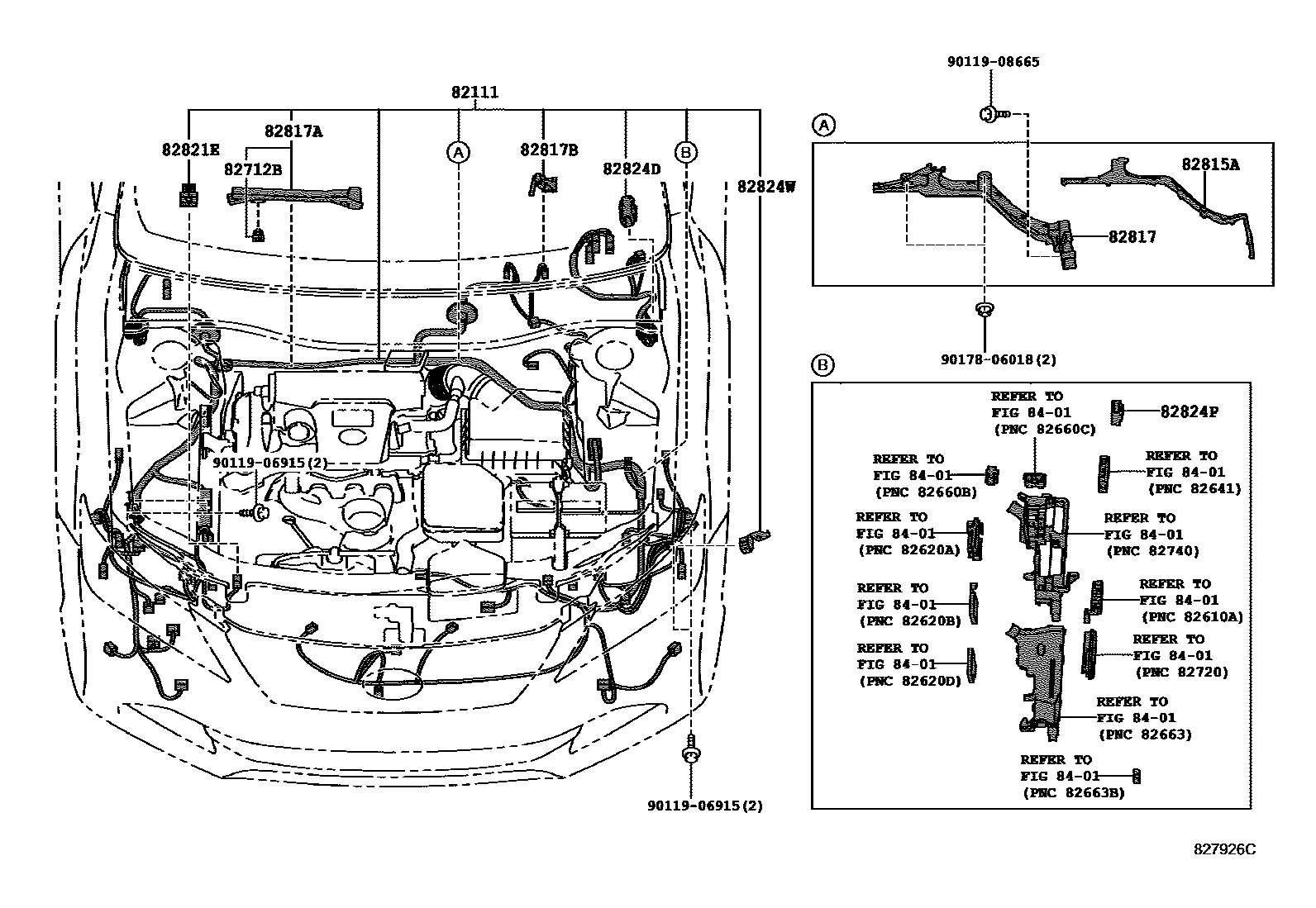

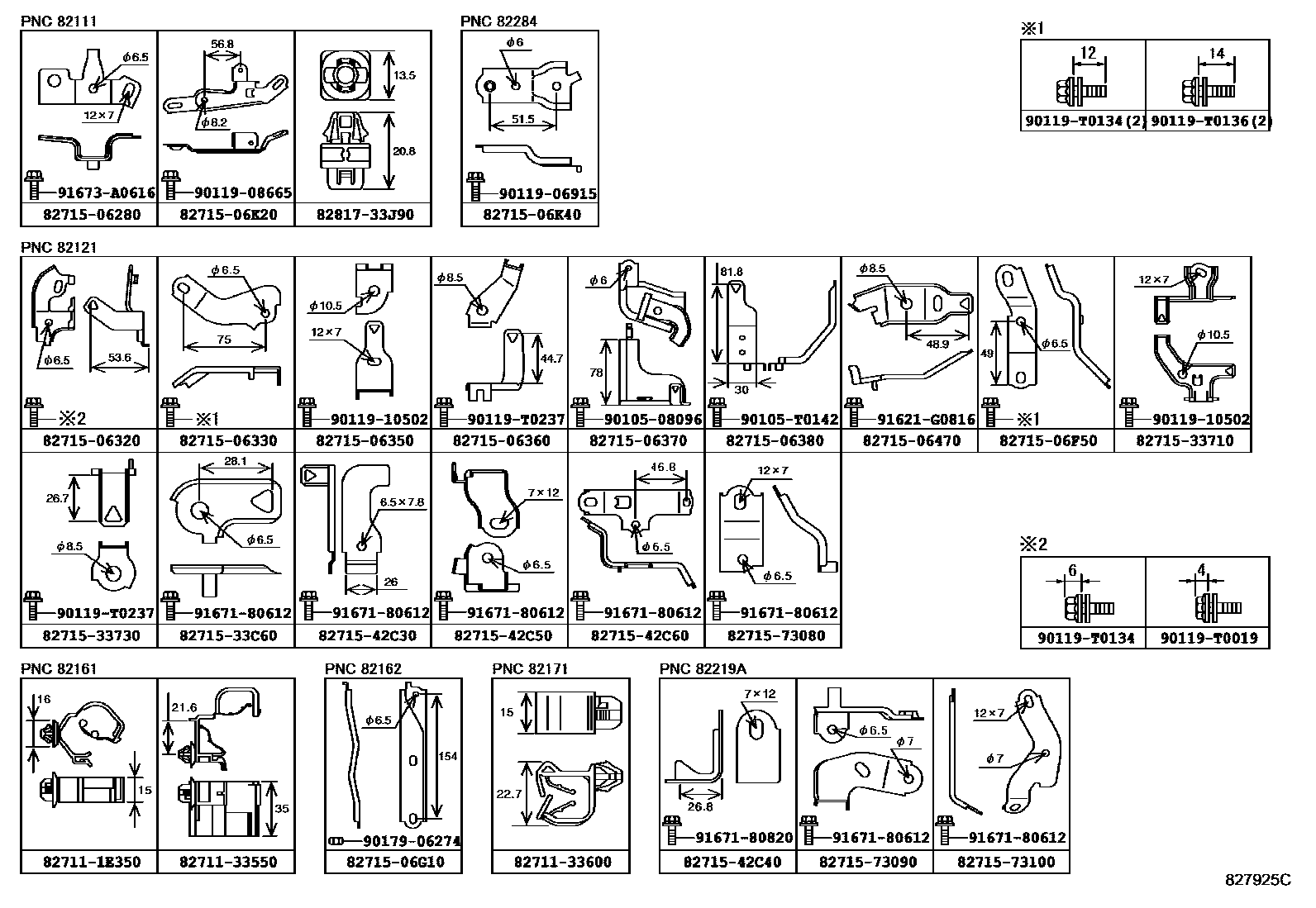

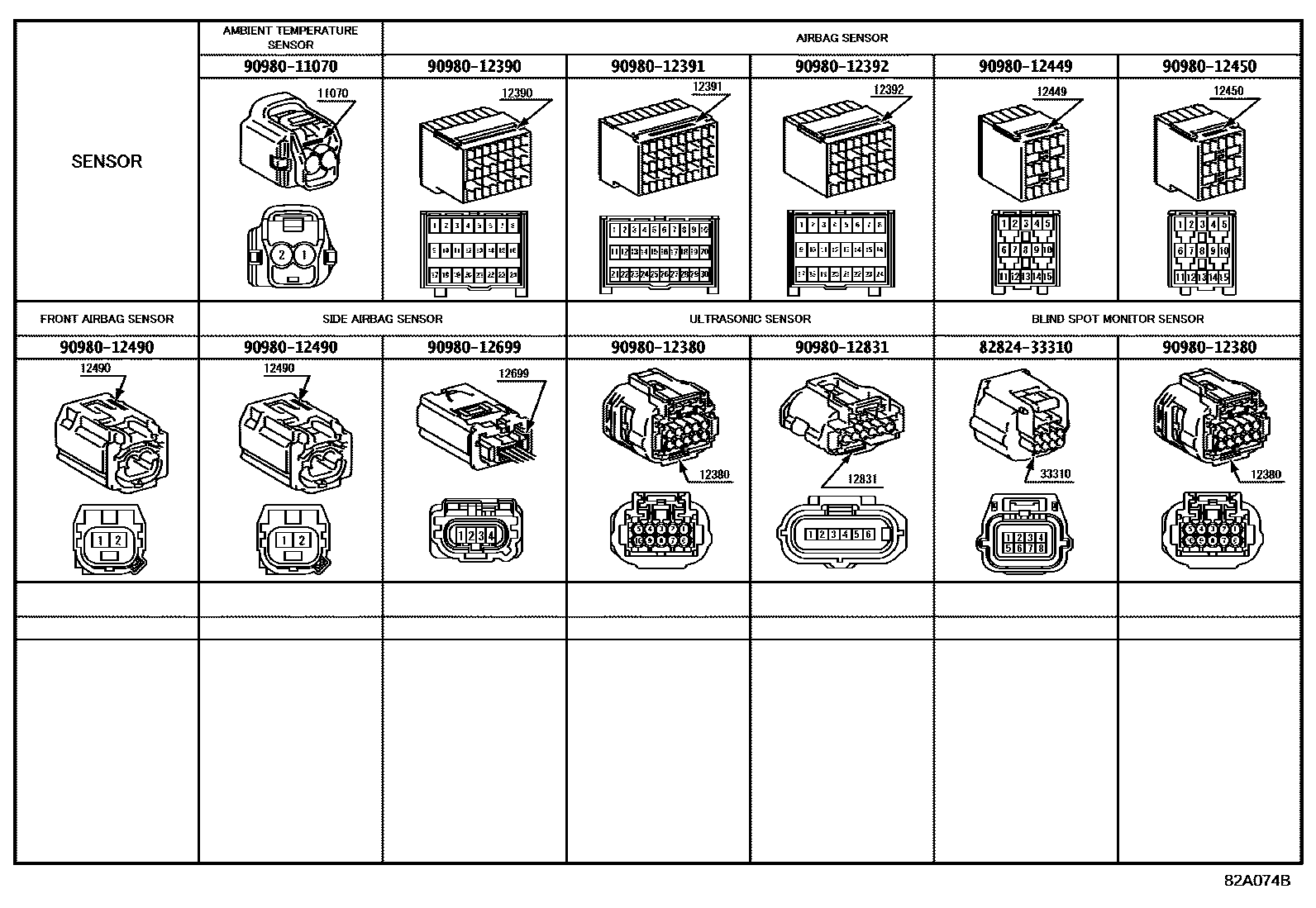

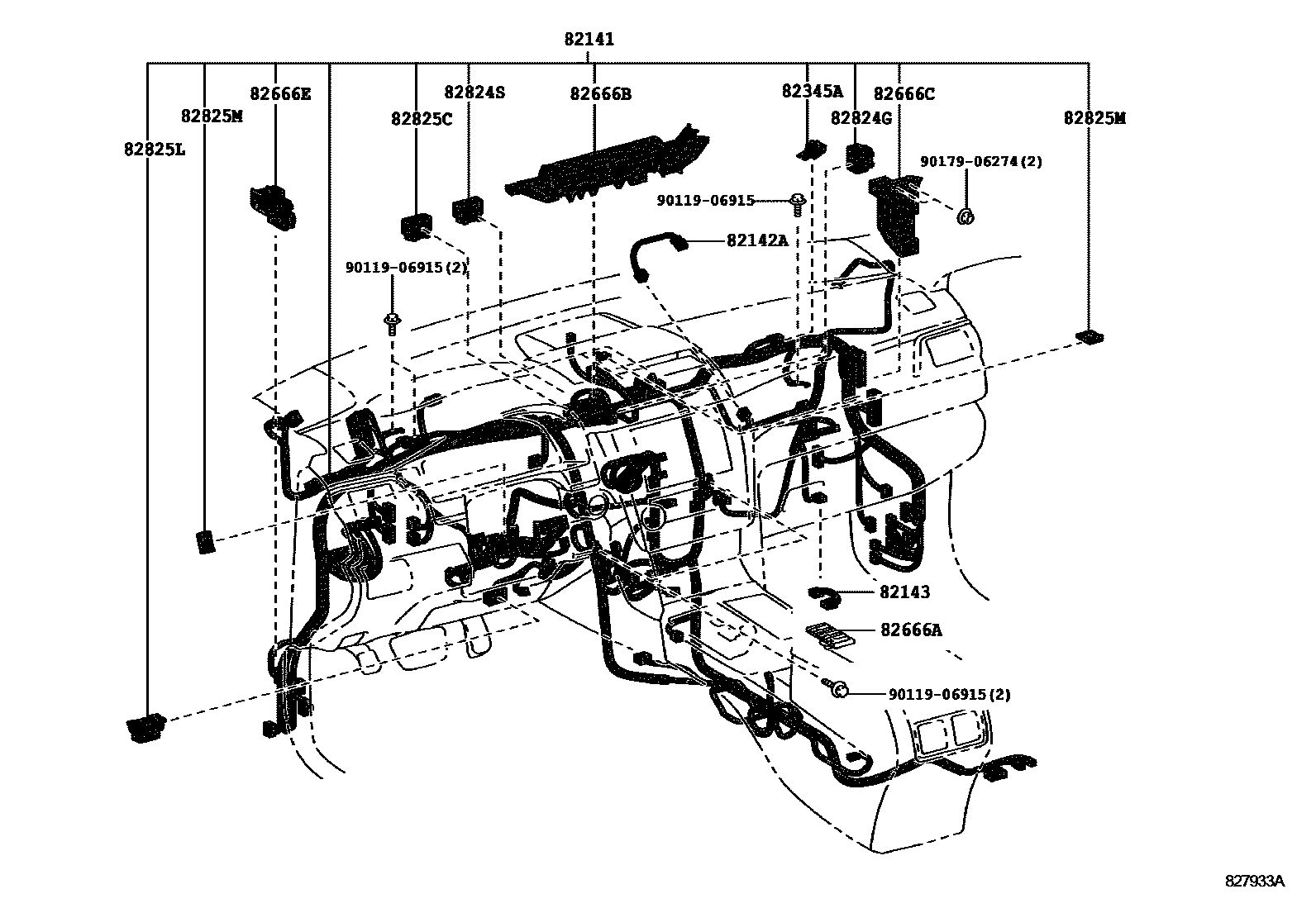

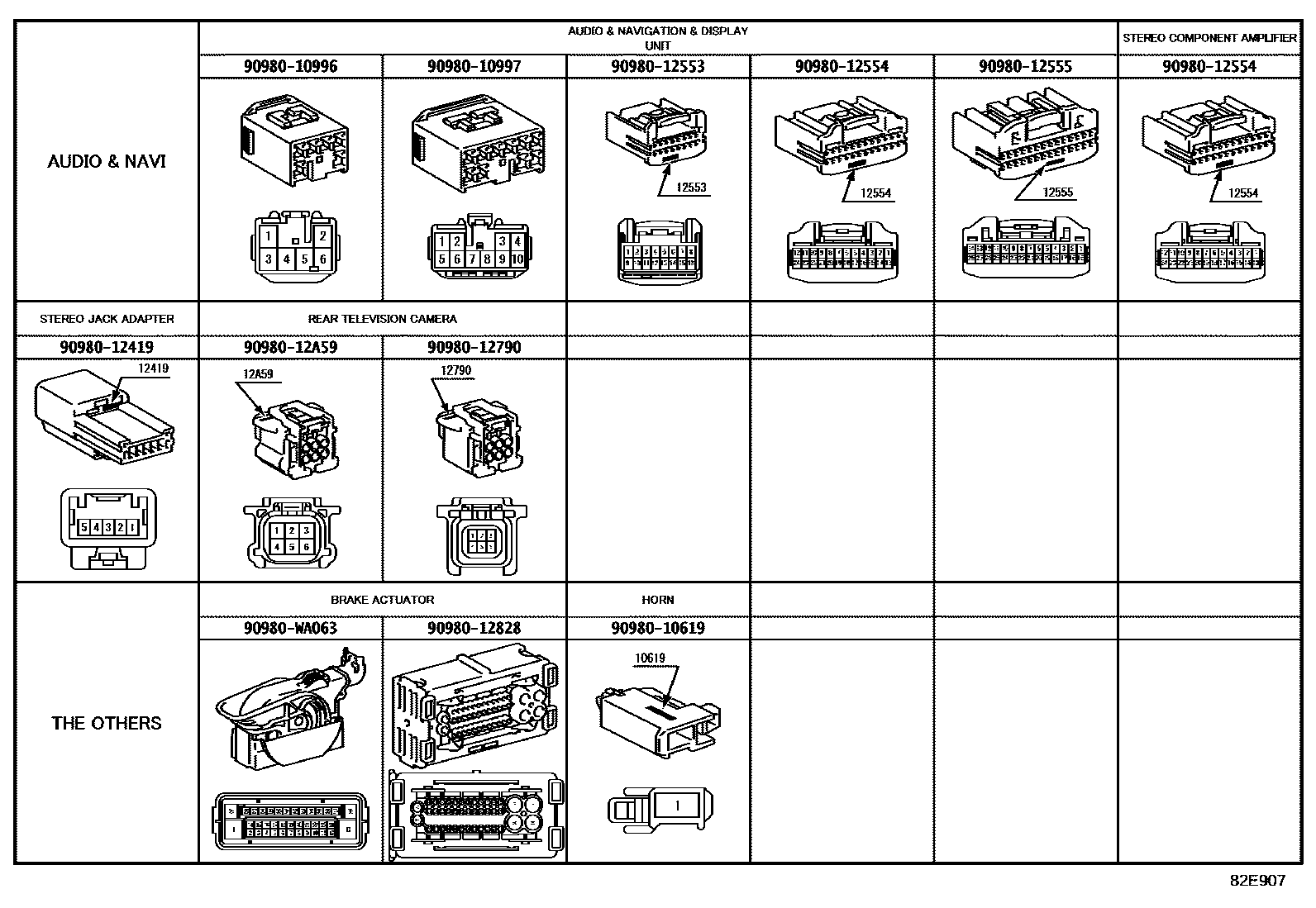

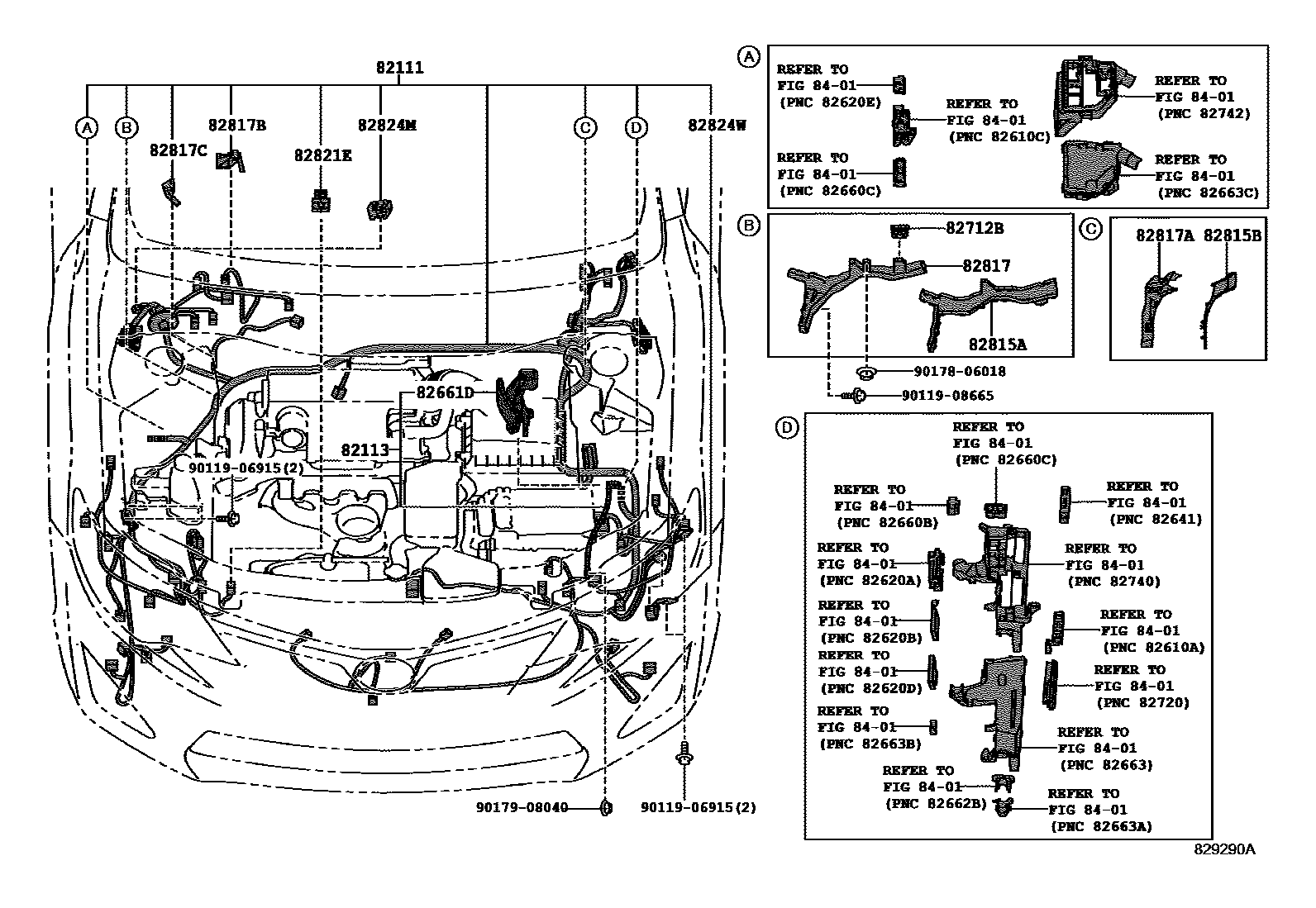

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 20 images and 85 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-06X20 · 82111-06X21 · 82111-06X30 · 82111-06X31 · 82111-06X40 · 82111-06X41 · 82111-06X50 · 82111-06X51 · 82111-06X70 · 82111-06X71 · 82111-06X80 · 82111-06X90 · 82111-06X91 · 82111-06Y00 · 82111-06Y01 · 82115-06B00 · 82115-06B01 · 82115-06B02 · 82115-06B10 · 82115-06B11 · 82115-06B12 · 82115-06B20 · 82115-06B21 · 82115-06B22 · 82115-06B30 · 82115-06B31 · 82115-06B32 · 82115-06B40 · 82115-06B41 · 82115-06B60 · 82115-06B61 · 82115-06B70 · 82115-06B71 · 82115-06B72 · 82115-06B80 · 82115-06B81 · 82115-06B82 · 82115-06C20 · 82115-06D70 · 82115-06D71 · 82115-06E40 · 82115-06E50 · 82115-06E70 · 82115-06E80 · 82115-06E90 · 82115-06F00 · 82115-06F10 · 82115-06F20 · 82115-06P90 · 82115-06Q00 · 82115-06Q10 · 82115-06Q20 · 82115-06Q30 · 82115-06Q31 · 82115-06Q40 · 82115-06Q41 · 82115-06X10 · 82115-06X30 · 82115-06X40 · 82115-06X50 · 82115-06X60 · 82115-06X80 · 82115-06X90 · 82115-06Y00 · 82115-06Y10 · 82115-06Y30 · 82115-06Y40 · 82115-06Y60 · 82116-06420 · 82116-06T80 |
| 82113 | Engine room wiring harness No. 3 | 82113-06040 |
| 82121 | Engine wiring harness | 82121-06D00 · 82121-06D20 · 82121-06D30 · 82121-06F40 · 82121-06R50 |
| 82122 | Engine No. 2 wiring harness | 82122-06150 · 82122-06160 |
| 82124 | Engine No. 4 wiring harness | 82124-33090 |
| 82128A | Engine wiring harness No. 8 | 82128-33010 |
| 82141 | Dashboard wiring harness | 82141-06Y20 · 82141-06Y30 · 82141-0X810 · 82141-0X820 · 82141-0XC60 · 82141-0XC80 · 82141-0XC81 · 82141-0XC82 · 82141-0XC83 · 82141-0XC90 · 82141-0XD20 · 82141-0XD30 · 82141-0XD60 · 82141-0XD70 · 82141-0XD90 · 82141-0XE00 · 82141-0XE10 · 82141-0XE11 · 82141-0XK10 · 82141-0XK20 · 82141-0XK60 · 82141-0XK70 · 82141-0XK80 · 82141-0XL00 · 82141-0XL10 · 82141-0XL20 · 82141-0XL30 · 82141-0XL31 · 82141-0XL40 · 82141-0XL41 · 82141-0XM10 · 82141-0XM20 · 82141-0XM21 · 82141-0XS00 · 82141-0XS10 · 82141-0XS20 · 82141-0XS21 · 82141-0XS30 · 82141-0XS40 · 82141-0XS50 · 82141-0XS60 · 82141-0XT00 · 82141-0XT10 · 82141-0XT20 · 82141-0XY60 · 82141-0XY70 · 82141-0XY90 · 82141-0XZ00 · 82141-0XZ10 · 82141-0XZ20 · 82141-0XZ30 · 82141-0XZ50 · 82141-0XZ70 · 82141-0XZ80 · 82141-0XZ90 · 82145-06570 · 82145-06580 · 82145-06600 · 82145-06610 · 82145-06620 · 82145-06F20 · 82145-06F30 · 82145-06F60 · 82145-06F61 · 82145-06F70 · 82145-06F71 · 82145-06F80 · 82145-06F81 · 82145-06F90 · 82145-06F91 · 82145-06J40 · 82145-06Y50 · 82145-0X640 · 82145-0X650 · 82145-0X660 · 82145-0X670 · 82145-0X680 · 82145-0X690 · 82145-0X700 · 82145-0X710 · 82145-0X720 · 82145-0X730 · 82145-0X740 · 82145-0X750 · 82145-0X760 · 82145-0X770 · 82145-0X780 · 82145-0X790 · 82145-0X800 · 82145-0X810 · 82145-0X820 · 82145-0X830 · 82145-0X840 · 82145-0X850 · 82145-0X860 · 82145-0X870 · 82145-0X880 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-06040 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-33130 |
| 82151 | Right front door wiring harness | 82151-06B90 · 82151-06C00 · 82151-06C10 · 82151-06C20 · 82151-06C21 · 82151-06C30 · 82151-06F20 · 82151-06F30 · 82151-06F40 · 82151-06F50 · 82151-06F60 · 82151-06F90 · 82151-06G10 · 82151-06G20 · 82151-06G30 · 82151-06J70 · 82151-06J80 · 82151-06N80 · 82151-06N90 · 82151-06P00 · 82151-06P10 · 82151-06P20 · 82151-06P30 · 82151-06P40 · 82151-06P50 · 82151-06P60 |
| 82152 | Left front door wiring harness | 82152-06D30 · 82152-06D40 · 82152-06D50 · 82152-06D60 · 82152-06D70 · 82152-06D80 · 82152-06G70 · 82152-06G80 · 82152-06G90 · 82152-06J00 · 82152-06J10 · 82152-06J40 · 82152-06J50 · 82152-06K60 · 82152-06M60 · 82152-06M70 · 82152-06M80 · 82152-06M90 · 82152-06N00 · 82152-06N10 · 82152-06N20 · 82152-06N30 · 82152-06N40 |
| 82153 | Rear door wiring harness No. 1 | 82153-06340 · 82153-06620 |
| 82154 | Rear door wiring harness No. 2 | 82154-06340 · 82154-06620 |
| 82161 | floor wiring harness | 82161-06V60 · 82161-06V61 · 82161-06V70 · 82161-06V71 · 82161-06V80 · 82161-06V81 · 82161-06V90 · 82161-06V91 · 82161-06W00 · 82161-06W01 · 82161-06W10 · 82161-06W11 · 82161-06W20 · 82161-06W21 · 82161-06W40 · 82161-06W41 · 82161-06W50 · 82161-06W51 · 82161-06W60 · 82161-06W70 · 82161-06W90 · 82161-06W91 · 82161-06X20 · 82161-06X21 · 82161-0X080 · 82161-0X081 · 82161-0X082 · 82161-0X090 · 82161-0X091 · 82161-0X092 · 82161-0X130 · 82161-0X131 · 82161-0X132 · 82161-0X170 · 82161-0X171 · 82161-0X172 · 82161-0X180 · 82161-0X181 · 82161-0X182 · 82161-0X190 · 82161-0X191 · 82161-0X192 · 82161-0X200 · 82161-0X201 · 82161-0X202 · 82161-0X440 · 82161-0X450 · 82161-0X460 · 82161-0X470 · 82161-0X480 · 82161-0X500 · 82161-0X520 · 82161-0X540 · 82161-0X810 · 82161-0X811 · 82161-0X820 · 82161-0X821 · 82161-0XE60 · 82161-0XE70 · 82161-0XE80 · 82161-0XE90 · 82161-0XF00 · 82161-0XF10 · 82161-0XF20 · 82161-0XF40 · 82161-0XF50 · 82161-0XF60 · 82161-0XF80 · 82161-0XG00 · 82161-0XG10 · 82199-06250 · 82199-06260 · 82199-06270 · 82199-06280 · 82199-06290 · 82199-06300 |
| 82162 | Floor wiring harness No. 2 | 82162-06V90 · 82162-06W20 · 82162-06W30 · 82162-06W40 · 82162-06W50 · 82162-06W60 · 82162-06W70 · 82162-0X120 · 82162-0X140 · 82162-0X150 · 82162-0X160 · 82162-0X180 · 82162-0X200 · 82162-0X210 · 82162-0X220 · 82162-0X230 · 82162-0X250 · 82162-0X260 · 82162-0X270 · 82162-0X280 · 82162-0X400 · 82162-0X440 · 82162-0X450 · 82162-0X460 · 82162-0X580 · 82162-0X730 · 82162-0X740 · 82162-0X760 · 82162-0X770 · 82162-0X790 · 82162-0X800 · 82162-0X810 · 82162-0X820 · 82162-0X830 · 82162-0XC90 · 82162-0XD00 · 82162-0XD10 · 82162-0XD30 · 82162-0XD40 · 82162-0XD50 · 82162-0XD60 · 82162-0XD70 · 82162-0XE40 · 82162-0XE50 · 82162-0XE60 · 82162-0XE70 · 82162-0XE80 · 82162-0XE90 · 82162-0XF00 · 82162-0XF10 · 82162-0XG10 · 82162-0XG20 · 82162-0XG70 · 82162-0XJ00 · 82162-0XJ10 |
| 82163 | Floor wiring harness No. 3 | 82163-06090 |
| 82163B | No. 5 floor wiring harness | 82165-33100 |
| 82164C | No. 4 floor wiring harness | 82164-33130 |
| 82171 | Roof No. 1 wiring harness | 82171-06C90 · 82171-06E70 · 82171-06E80 · 82171-06E90 · 82171-06F00 · 82171-06F10 · 82171-06K30 · 82171-06K31 · 82171-06K40 · 82171-06K41 · 82171-06K80 · 82171-06K90 · 82171-06K91 · 82171-06N00 · 82171-06Q50 · 82171-06Q60 · 82171-06Q70 · 82171-06Q80 · 82171-06Q90 · 82171-06R00 · 82171-06R10 · 82171-06R20 |
| 82181 | Luggage No. 1 wiring harness | 82181-06740 · 82181-06741 · 82181-06750 · 82181-06751 · 82181-06770 · 82181-06771 · 82181-06790 · 82181-06791 · 82181-06800 · 82181-06801 · 82181-06802 · 82181-06820 · 82181-06821 · 82181-06840 · 82181-06841 · 82181-06842 · 82181-06D30 · 82181-06D31 · 82181-06D40 · 82181-06D41 · 82181-06D50 · 82181-06D51 · 82181-06D70 · 82181-06D71 · 82181-06D80 · 82181-06D81 · 82181-06E00 · 82181-06E01 · 82181-06K10 · 82181-06K20 · 82181-06K50 · 82181-06K60 · 82181-06K70 · 82181-06K80 · 82181-06L00 · 82181-06L10 · 82181-06L20 · 82181-06L30 · 82181-06L40 · 82181-06L50 · 82181-06U60 · 82181-06U70 · 82181-06U80 · 82181-06U90 · 82181-06V00 · 82181-06V10 · 82181-06V20 · 82181-06V30 |
| 82182 | Luggage No. 2 wiring harness | 82182-06240 · 82182-06380 · 82182-06540 |
| 82185A | Right front smart door wiring harness | 82185-06060 · 82185-06150 |
| 82186B | Left front smart door wiring harness | 82186-06020 · 82186-06130 |
| 82191 | Front right seat wiring harness | 82191-06360 · 82191-06370 · 82191-06550 |
| 82192 | Front left seat wiring harness | 82192-06320 · 82192-06330 · 82192-06520 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-06030 · 8219A-06120 · 8219A-06240 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-06110 · 8219B-06120 · 8219B-06280 |
| 82219A | sensor harness | 82219-33060 · 82219-33090 · 82219-41010 · 82219-73010 |
| 82284 | Ground wire | 82284-06050 · 82284-06060 · 82284-06070 · 82284-06080 · 82284-06190 |
| 82345A | diode | 82345-12050 |
| 82620 | Fuse box assembly | 82620-47070 |
| 82661D | No. 1 relay box side cover | 82661-33020 |
| 82666A | Connector holder No. 2 | 82666-60610 |
| 82666B | No. 3 connector holder | 82666-33410 · 82666-33430 |
| 82666C | No. 4 connector holder | 82666-33420 · 82666-33440 |
| 82666D | No. 5 connector holder | 82666-33450 |
| 82666E | No. 6 connector holder | 82666-33510 |
| 82666F | No. 7 connector holder | 82666-33470 |
| 82666G | No. 8 connector holder | 82666-33480 |
| 82666L | No. 9 connector holder | 82666-33490 |
| 82666P | No. 11 Connector Block | 82666-43040 |
| 82712A | Wire harness bracket | 82712-33080 |
| 82712B | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-33420 · 82815-33430 · 82815-33440 · 82815-33850 |
| 82815B | Wiring harness protector cover | 82815-33470 · 82815-33740 |
| 82815G | No. 5 wire harness protector cover | 82815-33500 · 82815-33710 |
| 82815H | No. 6 wire harness protector cover | 82815-33510 · 82815-33640 · 82815-33770 |
| 82815J | No. 7 wire harness protector cover | 82815-33520 · 82815-33650 · 82815-33780 |
| 82815K | No. 8 wire harness protector cover | 82815-33530 · 82815-33680 · 82815-33800 |
| 82815L | No. 9 wire harness protector cover | 82815-33540 · 82815-33730 |
| 82815M | No. 10 wire harness protector cover | 82815-33750 |
| 82815V | No. 1 wire harness protector cover | 82815-0T090 |
| 82815W | No. 2 wire harness protector cover | 82815-0T060 |
| 82817 | No. 1 wire harness protection device | 82817-33B60 · 82817-33C20 · 82817-33D00 · 82817-33L70 |
| 82817A | No. 2 wire harness protection device | 82817-33D30 · 82817-33G90 · 82817-33J00 · 82817-33L90 |
| 82817B | No. 3 wire harness protection device | 82817-33K00 · 82817-33K10 |
| 82817C | No. 4 wire harness protection device | 82817-33G80 |
| 82817D | No. 5 wire harness protection device | 82817-33D80 · 82817-33E60 · 82817-33K50 |
| 82817E | No. 6 wire harness protection device | 82817-33D90 · 82817-33J20 |
| 82817F | No. 7 wire harness protection device | 82817-33E00 · 82817-33E40 · 82817-33G10 |
| 82817G | No. 8 wire harness protection device | 82817-33E10 · 82817-33E50 · 82817-33G20 |
| 82817J | No. 9 wire harness protection device | 82817-33E20 |
| 82817K | No. 10 wire harness protection device | 82817-33G70 |
| 82817U | No. 16 wire harness protection device | 82817-0T060 |
| 82817X | No. 17 wire harness protection device | 82817-0T050 |
| 82821A | Connector cover | 82821-33330 |
| 82821E | Connector cover | 82821-30650 |
| 82824 | Harness connector | 82824-33360 |
| 82824A | Harness connector | 82824-33580 |
| 82824D | Harness connector | 82824-30180 |
| 82824E | Harness connector | 82824-30180 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-30220 |
| 82824M | Harness connector | 82824-73030 |
| 82824N | Harness connector | 82824-48080 |
| 82824P | Harness connector | 82824-52290 |
| 82824S | Harness connector | 82824-50340 |
| 82824T | Harness connector | 82824-50350 |
| 82824W | Harness connector | 82824-48020 |
| 82824X | Harness connector | 82824-50350 |
| 82825C | Harness connector | 82824-50360 |
| 82825E | Harness connector | 82824-30220 |
| 82825K | Harness connector | 82824-48110 |
| 82825L | Harness connector | 90980-11665 |
| 82825M | Harness connector | 90980-12092 |
