Toyota CAMRY 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota CAMRY EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 2 images and 27 PNC and OE references.

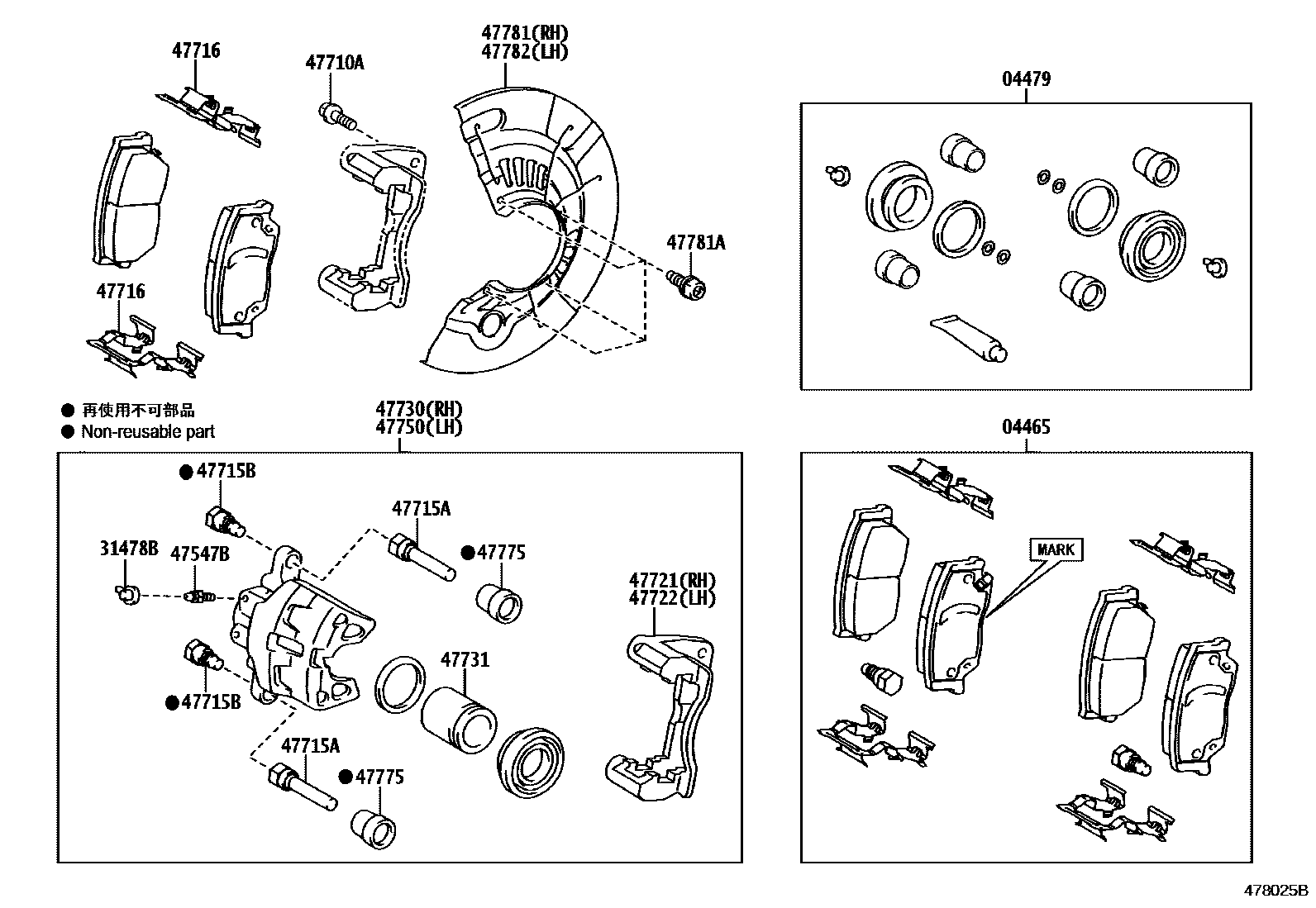

Toyota CAMRY 前盘式制动器卡钳和防尘罩 EPC diagram — 478025B
前盘式制动器卡钳和防尘罩 — 478025B (201110 – 999999)

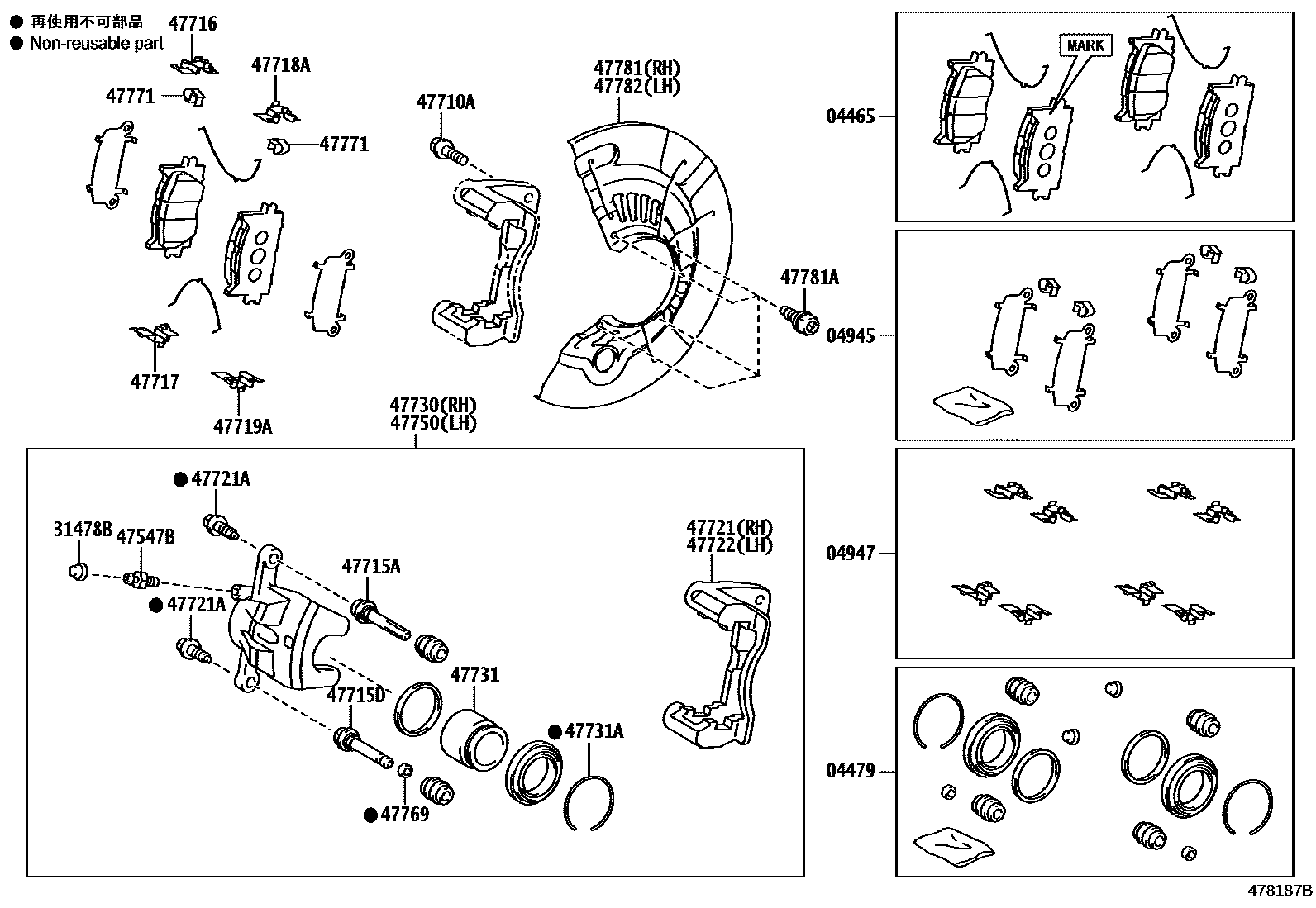

Toyota CAMRY 前盘式制动器卡钳和防尘罩 EPC diagram — 478187B
前盘式制动器卡钳和防尘罩 — 478187B (201112 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-06090 · 04465-33471
04479Front disc brake cylinder assembly04478-06200 · 04478-33150
04945Front silencer gasket assembly04945-33260
04947Front disc brake mounting kit04947-33240
31478BBleeder plug cap (for front disc brake)31478-30010 · 47548-06010
47547BBleed plug (for front disc brake)47547-06020 · 47547-20010
47710AHexagonal bolt (for front disc brake caliper)90105-12208
47715AFront disc brake cylinder sliding pin47714-33361 · 47715-06120
47715BSlide bolt (for front disc brake cylinder)47715-8Y004
47715DNo. 2 front disc brake cylinder sliding pin47715-33340
47716Pad support plate No. 1 (for front disc brake)47716-06100 · 47718-33340
47717Pad support plate No. 2 (for front disc brake)47719-33340
47718ANo. 3 pad support plate (for front disc brake)47718-33340
47719ANo. 4 pad support plate (for front disc brake)47719-33340
47721Right front disc brake cylinder retainer47721-33361 · 47721-8Y001
47721ABolt (for front disc brake cylinder retainer)90105-08164
47722Left front disc brake cylinder retainer47721-8Y001 · 47722-33361
47730Right front disc brake cylinder assembly47730-06230 · 47730-33361
47731Front disc brake piston47731-33340 · 47731-8Y001
47731Aretaining ring (for front disc brake piston)90522-76002
47750Left disc brake cylinder assembly47750-06230 · 47750-33361
47769No. 1 brake cylinder sliding sleeve (for front disc brake)47769-50010
47771No. 1 pad wear indicator plate47771-53060
47775Bushing boot (for front disc brake)47775-06050
47781Right front disc brake dust cover47781-06140
47781ABolt (used to secure dust cover to knuckle arm)90119-06227
47782Left front disc brake dust cover47782-06140
