Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 4 images and 16 PNC and OE references.

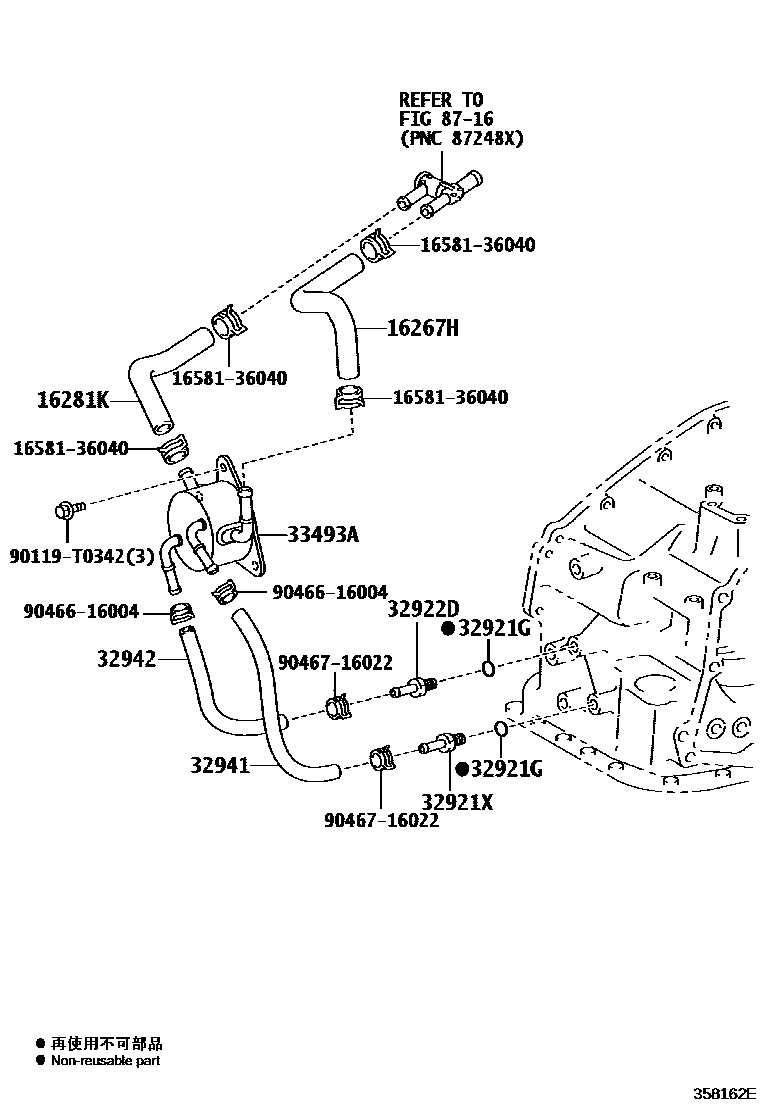

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358162E
变速器油冷却器和配管(ATM) — 358162E (201110 – 999999)

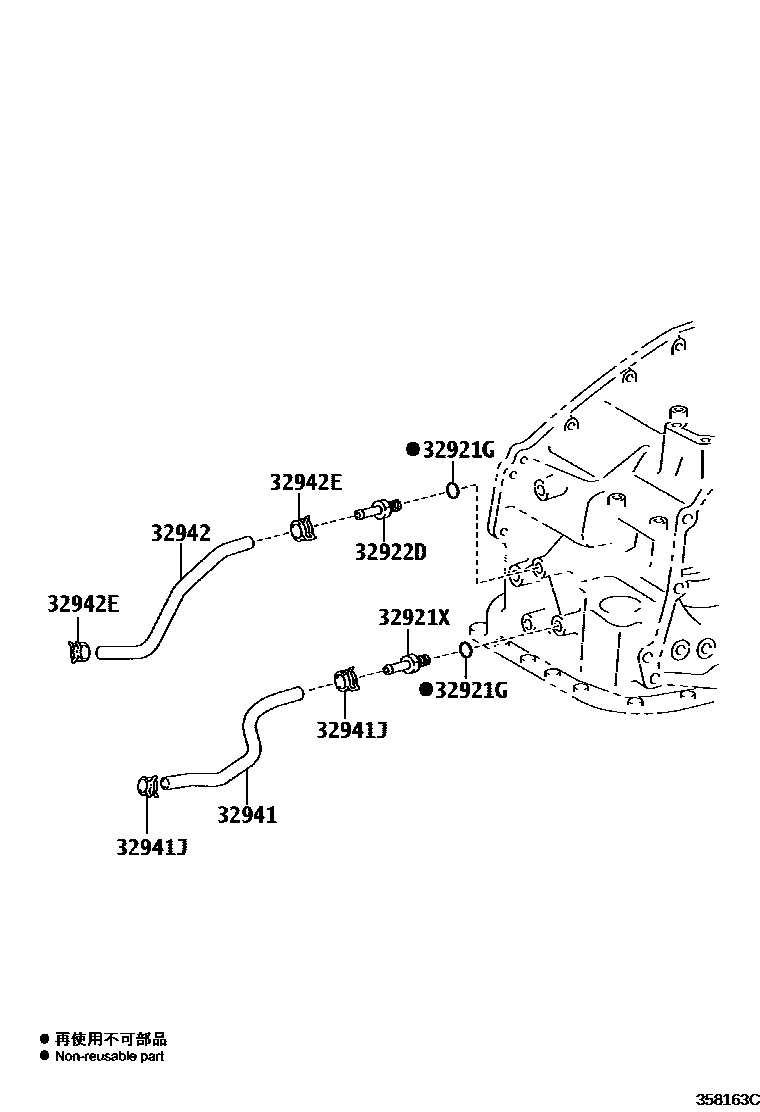

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358163C
变速器油冷却器和配管(ATM) — 358163C (201110 – 999999)

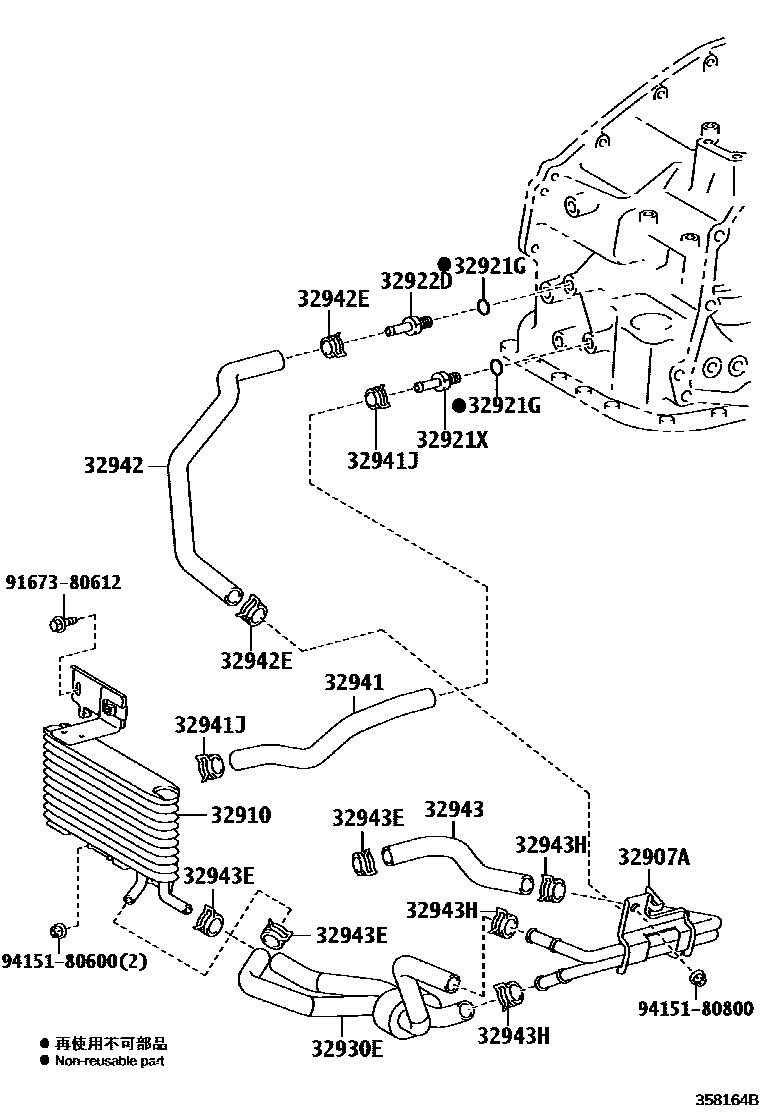

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358164B
变速器油冷却器和配管(ATM) — 358164B (201110 – 999999)
Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358239B
变速器油冷却器和配管(ATM) — 358239B (201202 – 999999)

PNC and OE references

PNCPart nameOE numbers
16267HHOSE, WATER BY-PASS, NO.316267-36050
16281KHOSE, WATER BY-PASS, NO.416281-36030
32907ATransmission oil cooler pipe32907-06050
32910Oil cooler assembly32910-06030
32921GO-ring (for transmission oil cooler pipe joint)90301-11031
32921XTransmission oil cooler oil inlet joint or elbow90404-14027
32922DTransmission oil cooler oil outlet connector or elbow90404-14027
32930ENo. 1 transmission oil cooler hose assembly32930-06020
32941No. 1 transmission oil cooler oil inlet hose32941-33130 · 90445-17183
32941JClamp No. 1 (for transmission oil cooler hose)90467-16022
32942No. 1 transmission oil cooler oil outlet hose32942-33120 · 32942-33140 · 32942-33141 · 90445-17100
32942EClamp No. 2 (for transmission oil cooler hose)90467-16022
32943No. 1 transmission oil cooler hose32943-06030
32943EClamp No. 3 (for transmission oil cooler hose)90467-16022
32943HNo. 4 clip (for transmission oil cooler hose)90466-16004
33493ATransmission oil cooler33493-33030
