Toyota CAMRY Engine Oil Cooler — Figure 1503

Toyota CAMRY EPC diagram 1503, Engine Oil Cooler, with 2 images and 18 PNC and OE references.

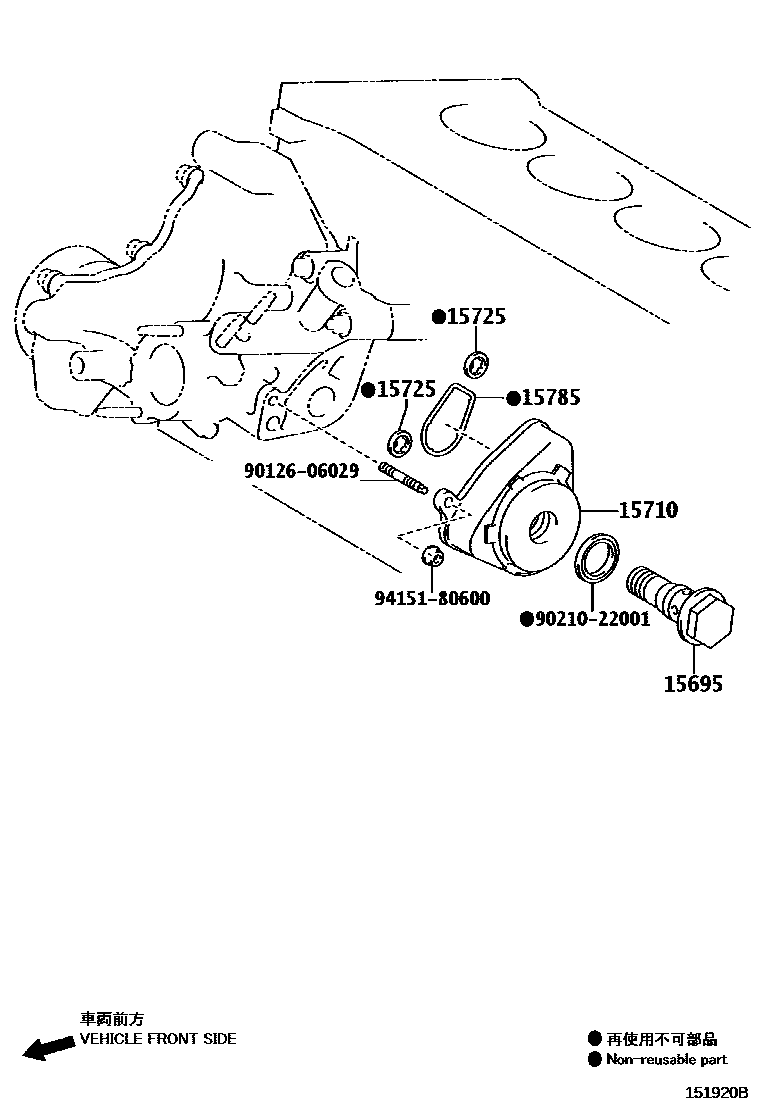

Toyota CAMRY Engine Oil Cooler EPC diagram — 151920B
Engine Oil Cooler — 151920B (201110 – 999999)

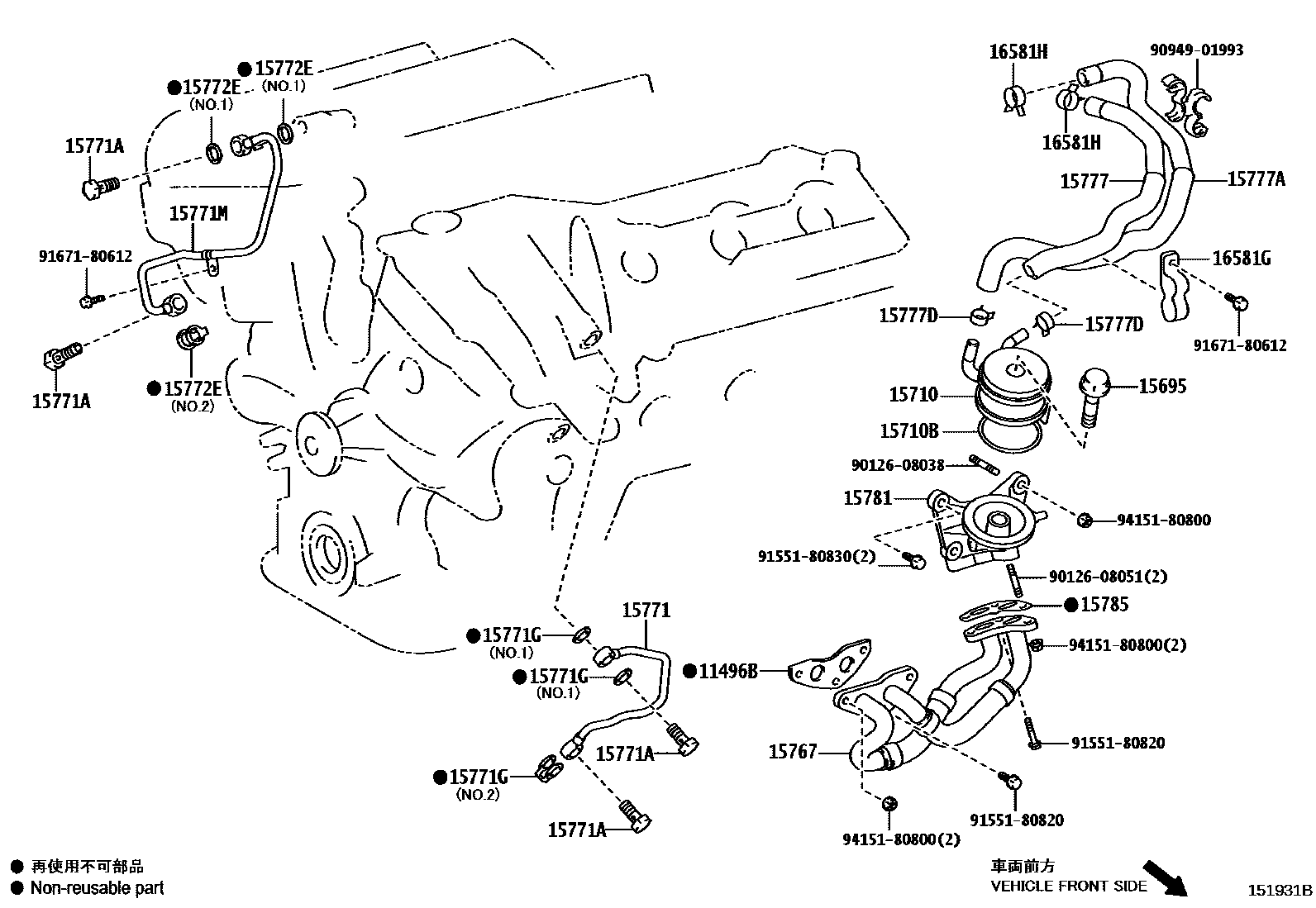

Toyota CAMRY Engine Oil Cooler EPC diagram — 151931B
Engine Oil Cooler — 151931B (201202 – 999999)

PNC and OE references

PNCPart nameOE numbers
11496BOil hole cover gasket11496-31010
15695Oil cooler joint bolts15695-31010 · 15695-62030
15710Oil cooler assembly15710-31021 · 15710-36010
15710BO-ring (for transmission oil cooler)90301-67004
15725Oil cooler cover gasket15725-36010
15767oil cooler pipe15767-31020
15771No. 1 oil pipe15771-31010
15771AConnector (for oil pipe)90401-16043
15771Gpadding90430-16016 · 90430-16017
15771MOil pipe15772-31030
15772EGasket (for oil pipe)90430-16016 · 90430-16017
15777oil cooler hose16281-31030
15777Aoil cooler hose16282-31020
15777DHose clamp or clip (for oil cooler hose)96136-42101
15781No. 1 oil cooler bracket15781-31010
15785oil cooler gasket15785-31010 · 15785-36010
16581GHose clamp (for oil cooler hose)16581-31020
16581HHose clip (for oil cooler hose)96136-42101
