Toyota CAMRY 线束和卡夹 — Figure 8202

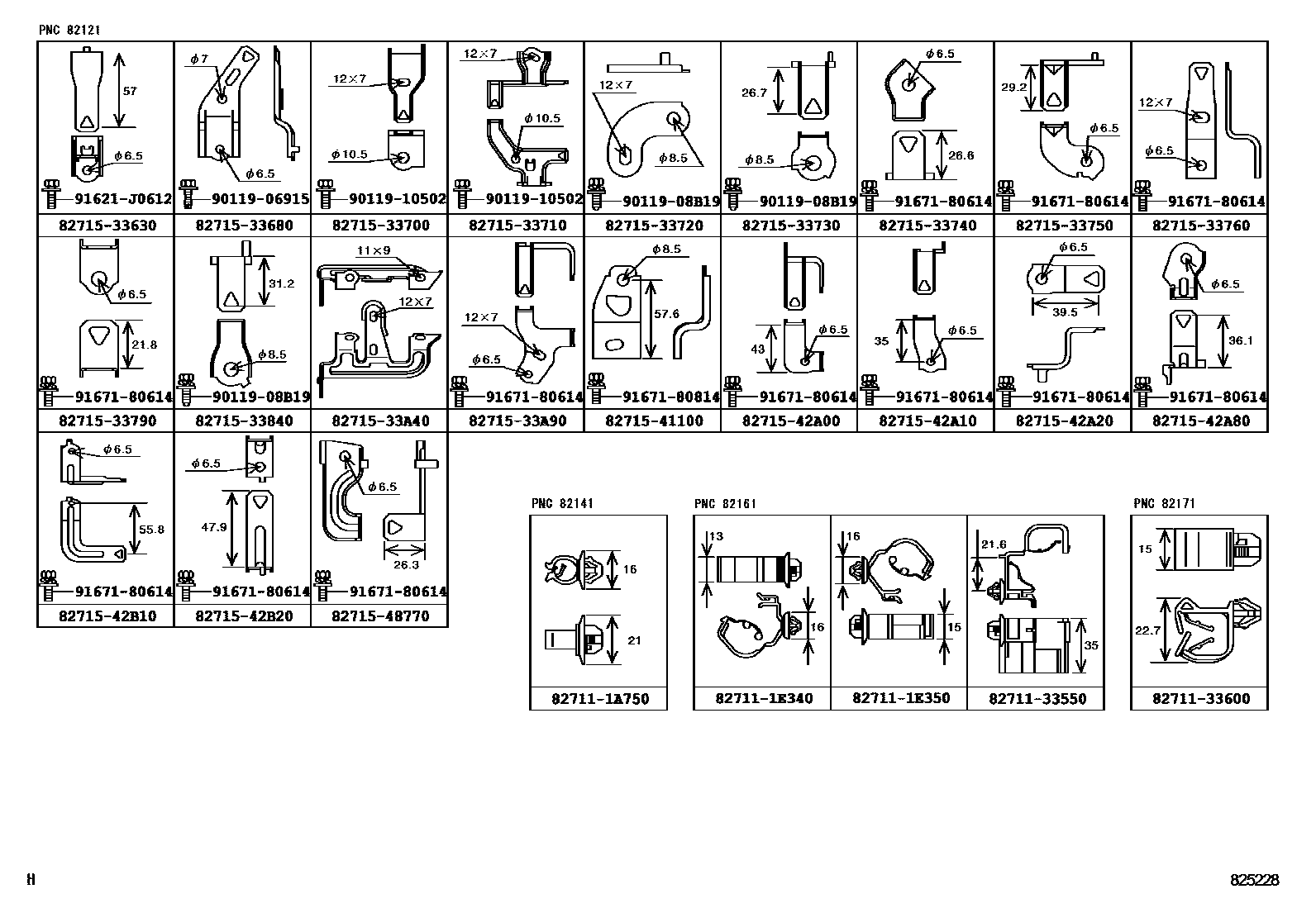

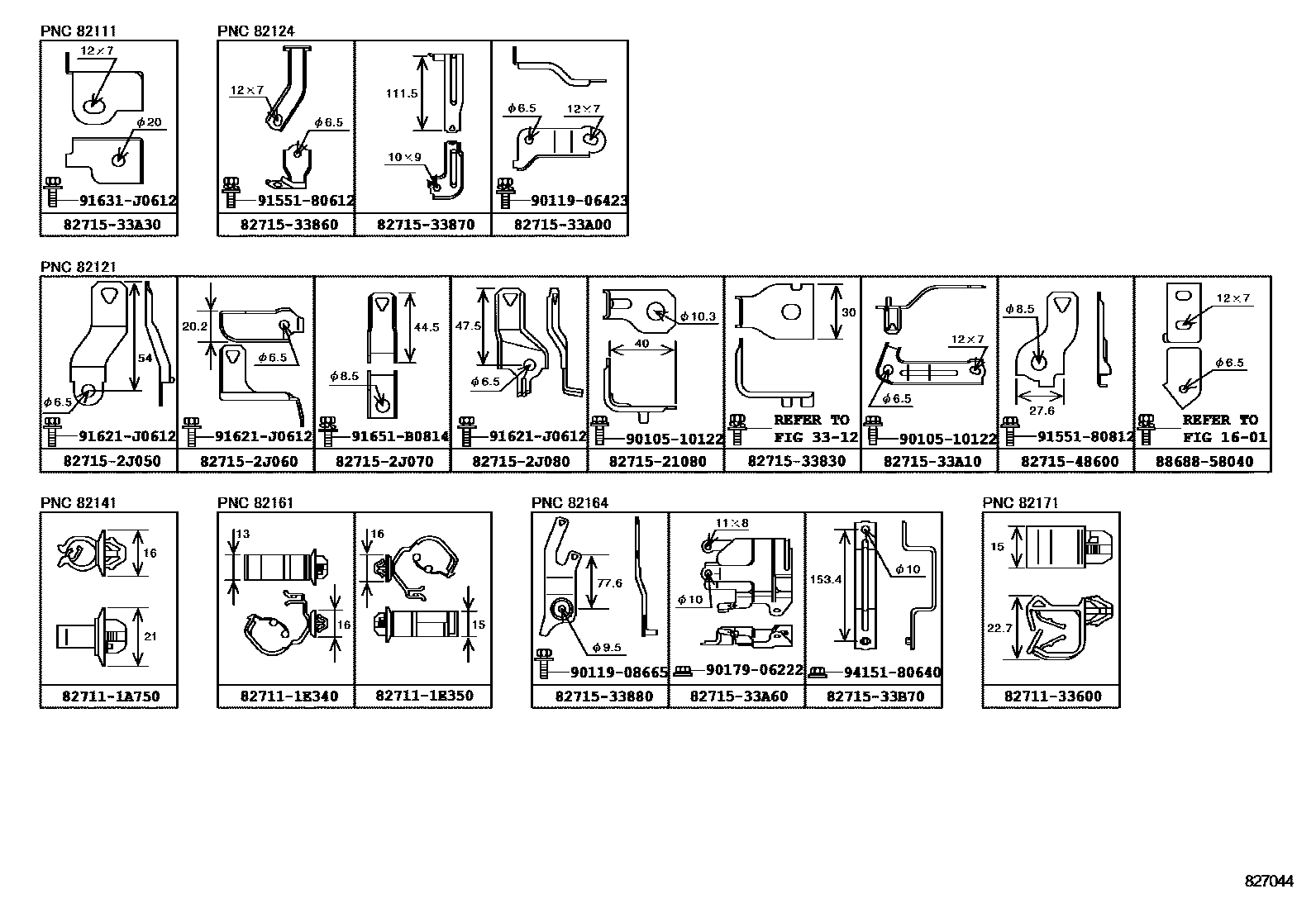

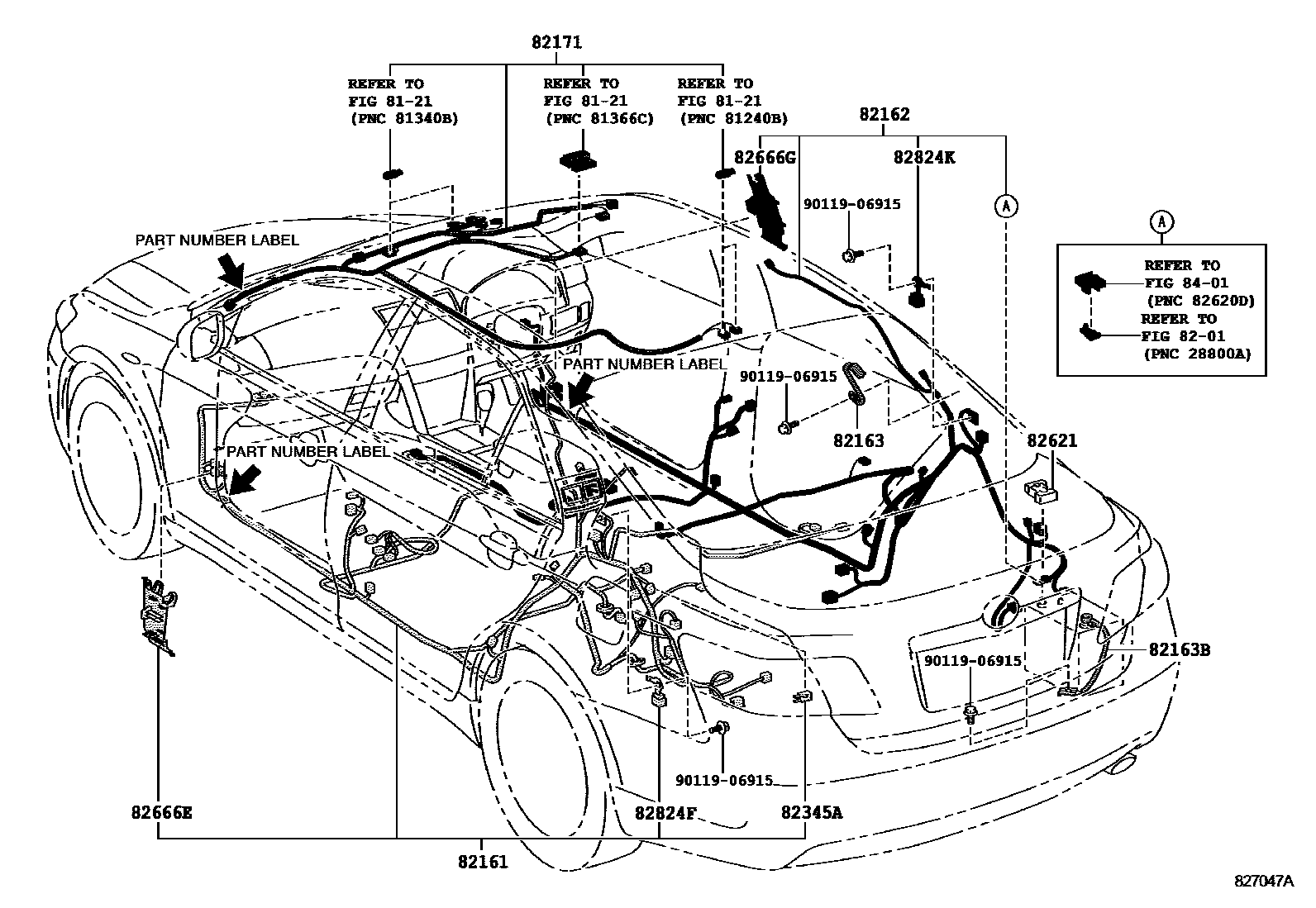

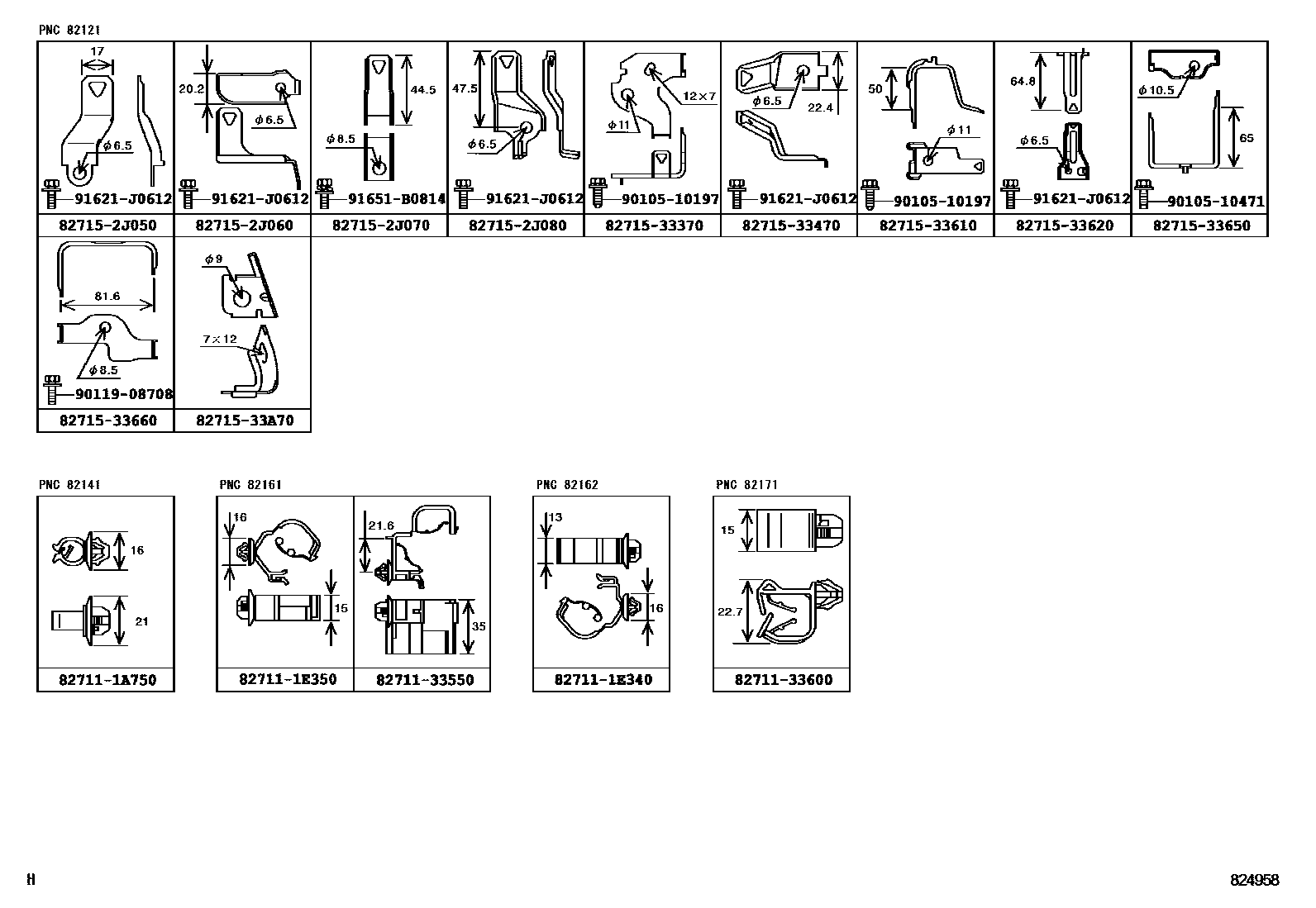

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 23 images and 64 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

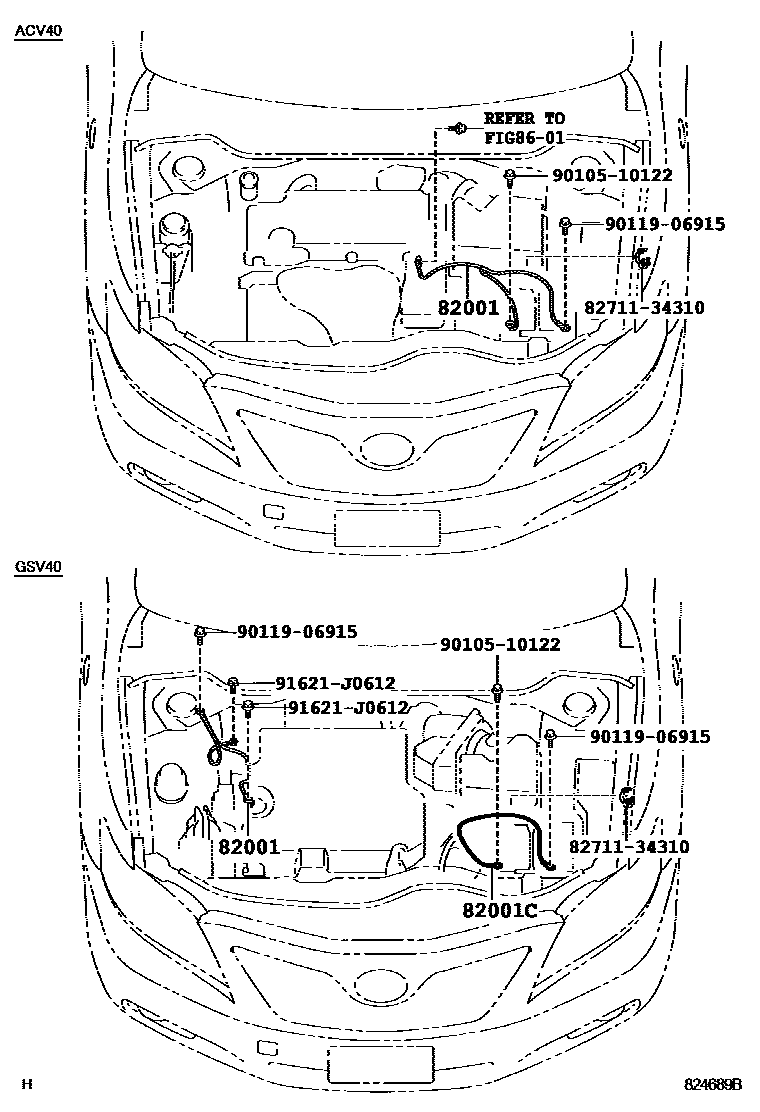

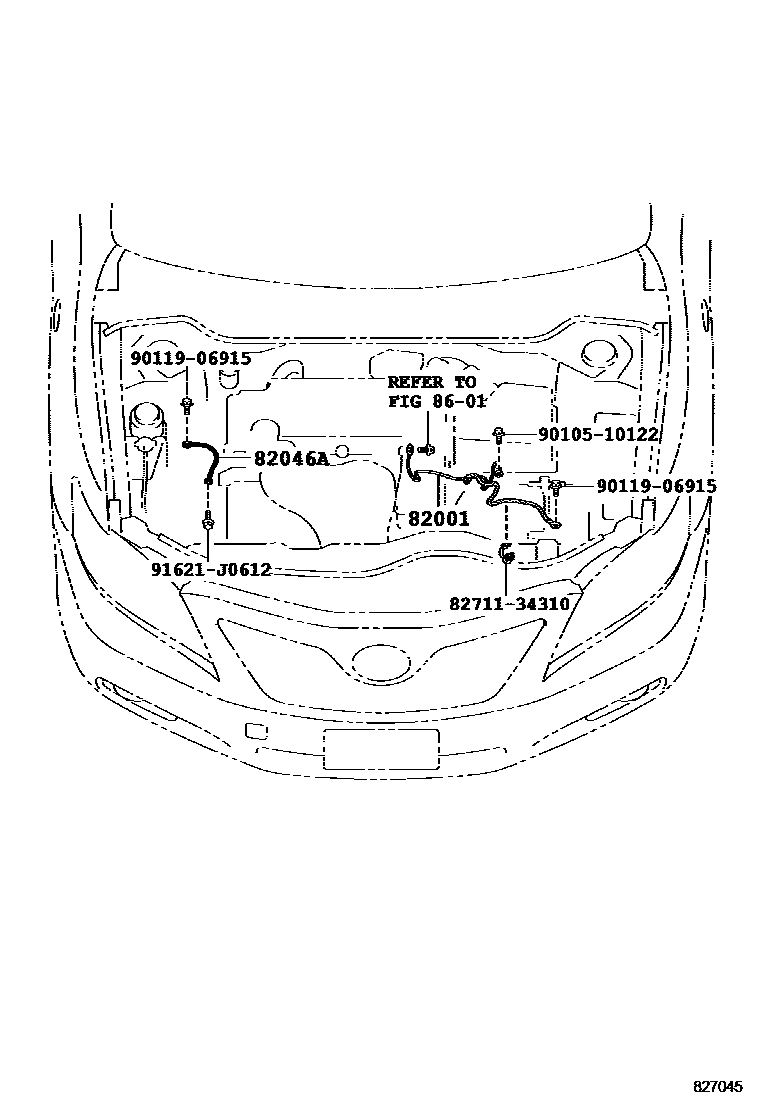

| 82001 | Connection cable No. 1 | 90980-07425 · 90980-07428 |
| 82001C | Connection cable No. 2 | 90980-07426 |
| 82046A | Body No. 1 ground wire sub-assembly | 82046-60150 |

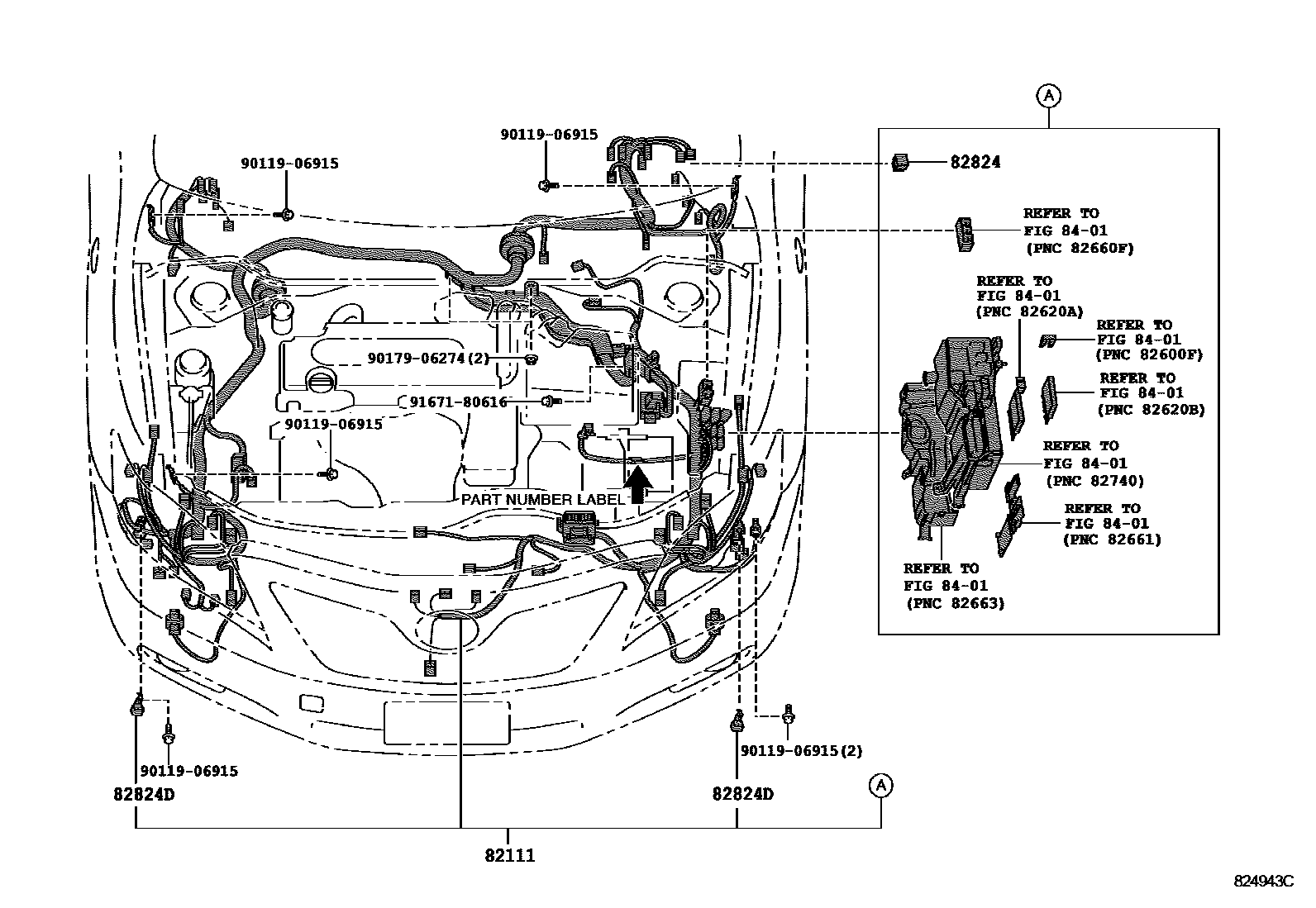

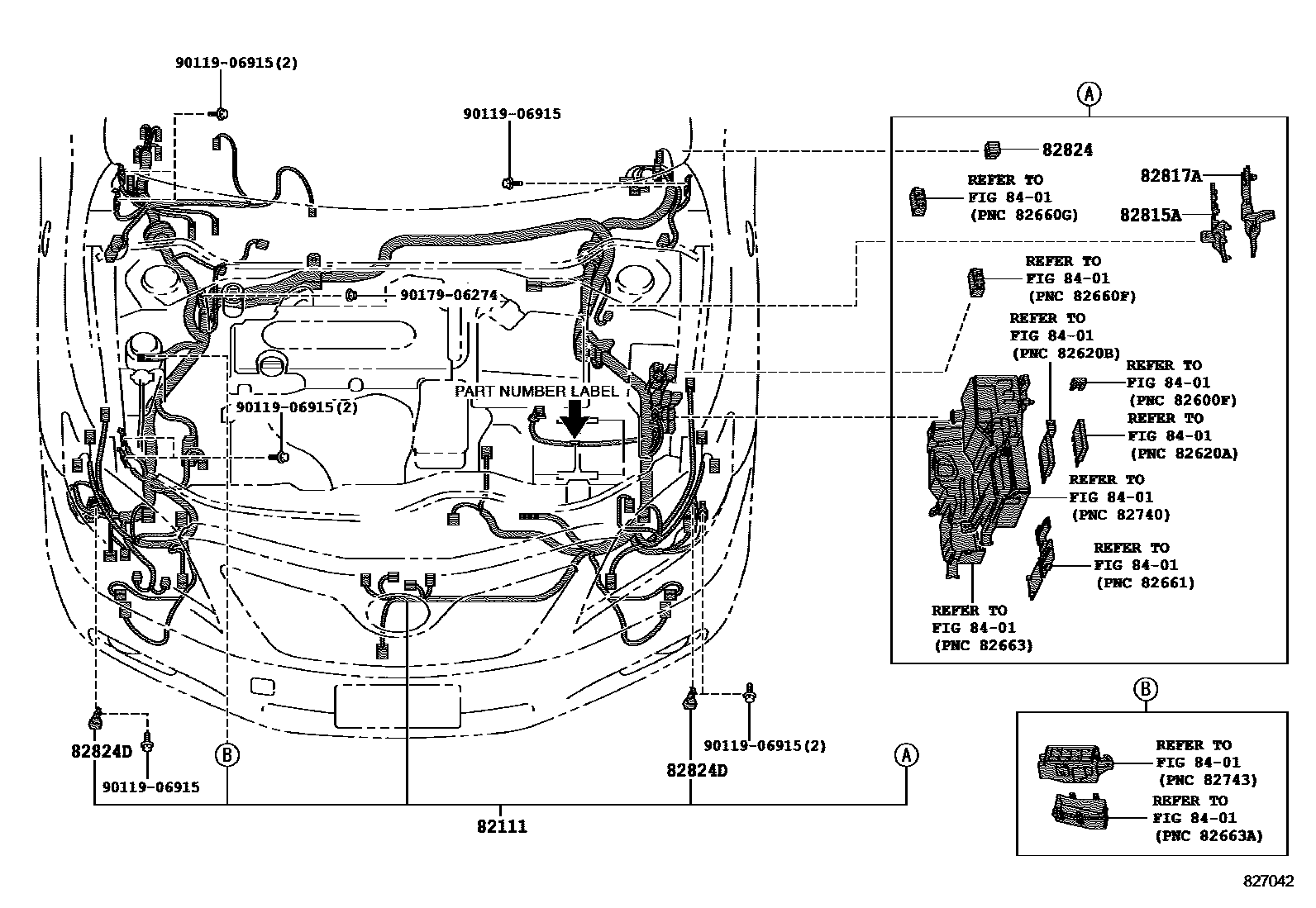

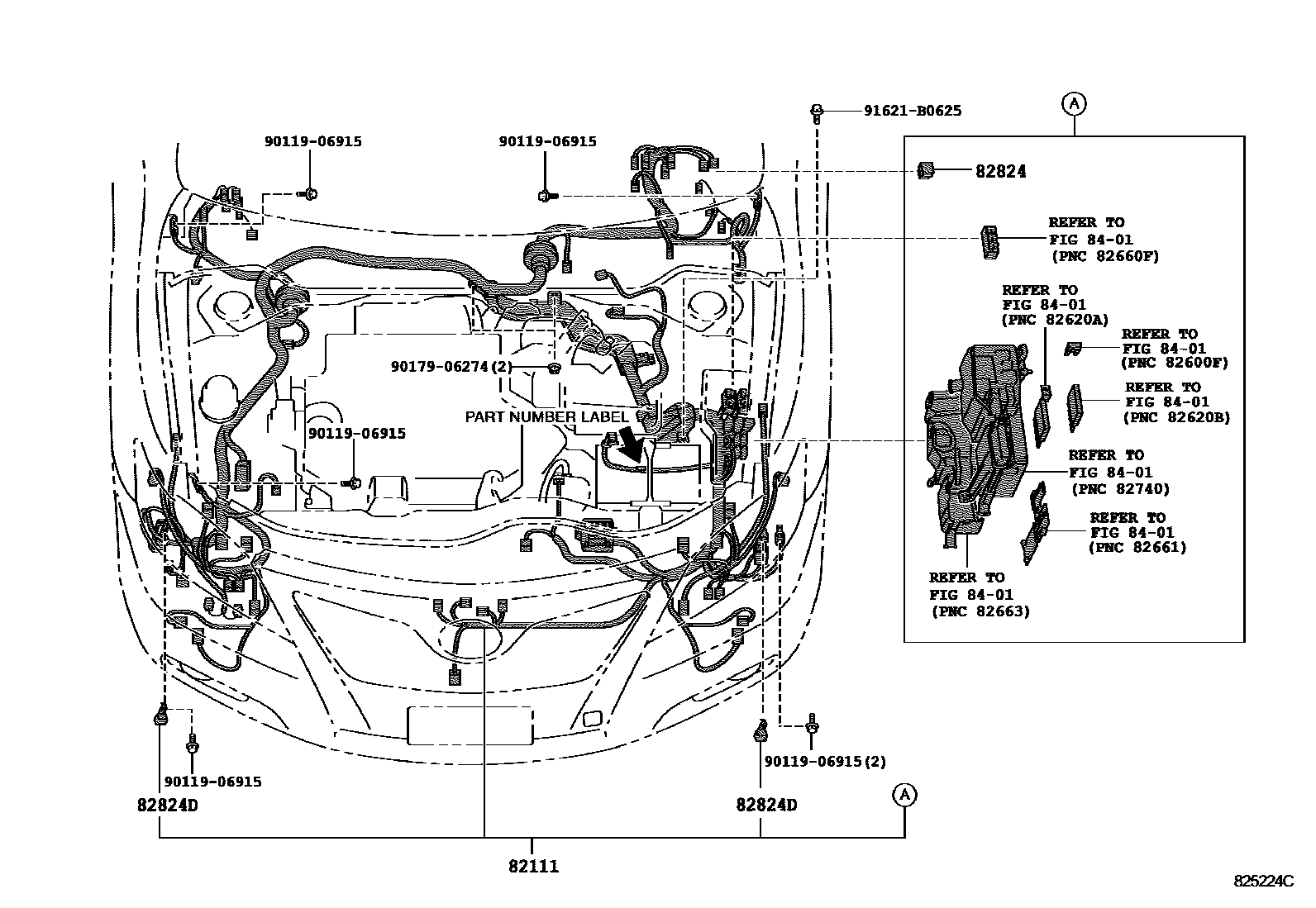

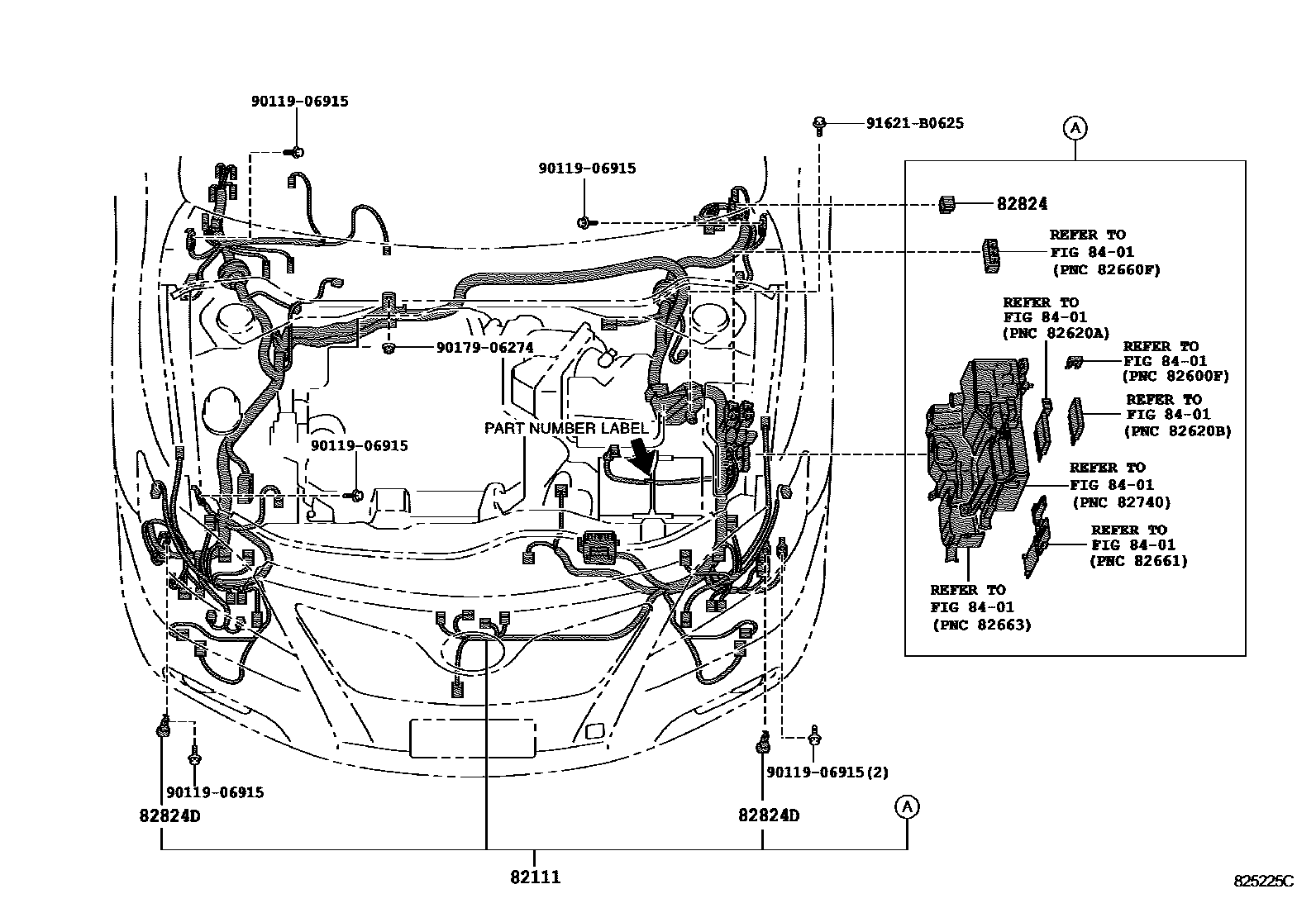

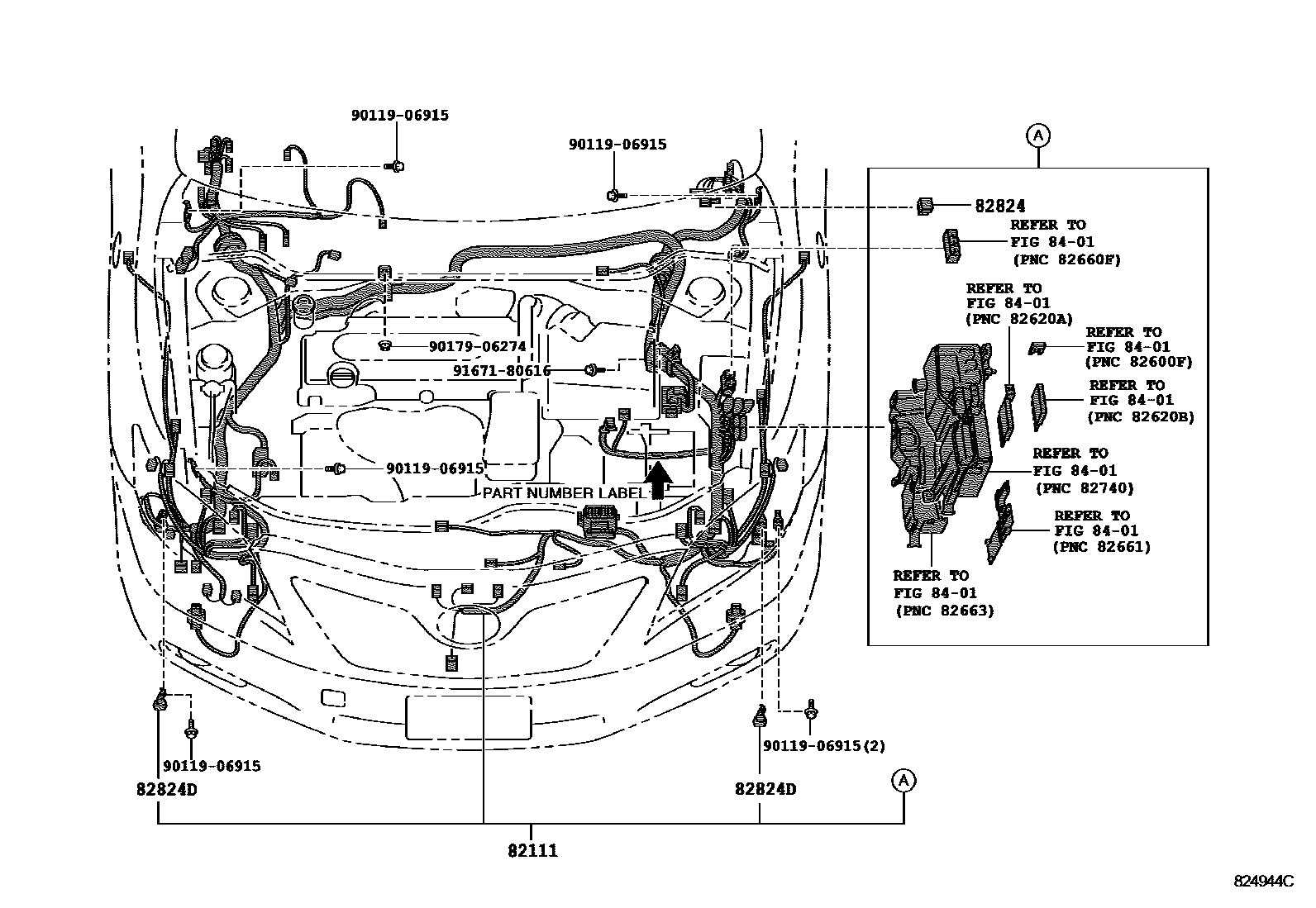

| 82111 | Engine room main wiring harness | 82111-06F90 · 82111-06G00 · 82111-06G10 · 82111-06G11 · 82111-06G20 · 82111-06G21 · 82111-06G30 · 82111-06G31 · 82111-06G40 · 82111-06G41 · 82111-06G50 · 82111-06G60 · 82111-06G70 · 82111-06G71 · 82111-06G80 · 82111-06G81 · 82111-06L70 · 82111-06L71 · 82111-06M40 · 82111-06M41 · 82111-06N80 · 82111-06T10 · 82111-06T11 · 82111-06T20 · 82111-06T21 · 82111-06T30 · 82111-06T31 · 82111-06T40 · 82111-06T41 · 82111-06T50 · 82111-06T60 · 82111-06T70 · 82111-06T80 · 82111-06T90 · 82111-06U00 · 82111-06U10 · 82111-06U20 · 82111-06V00 · 82111-06V30 · 82111-06V60 |

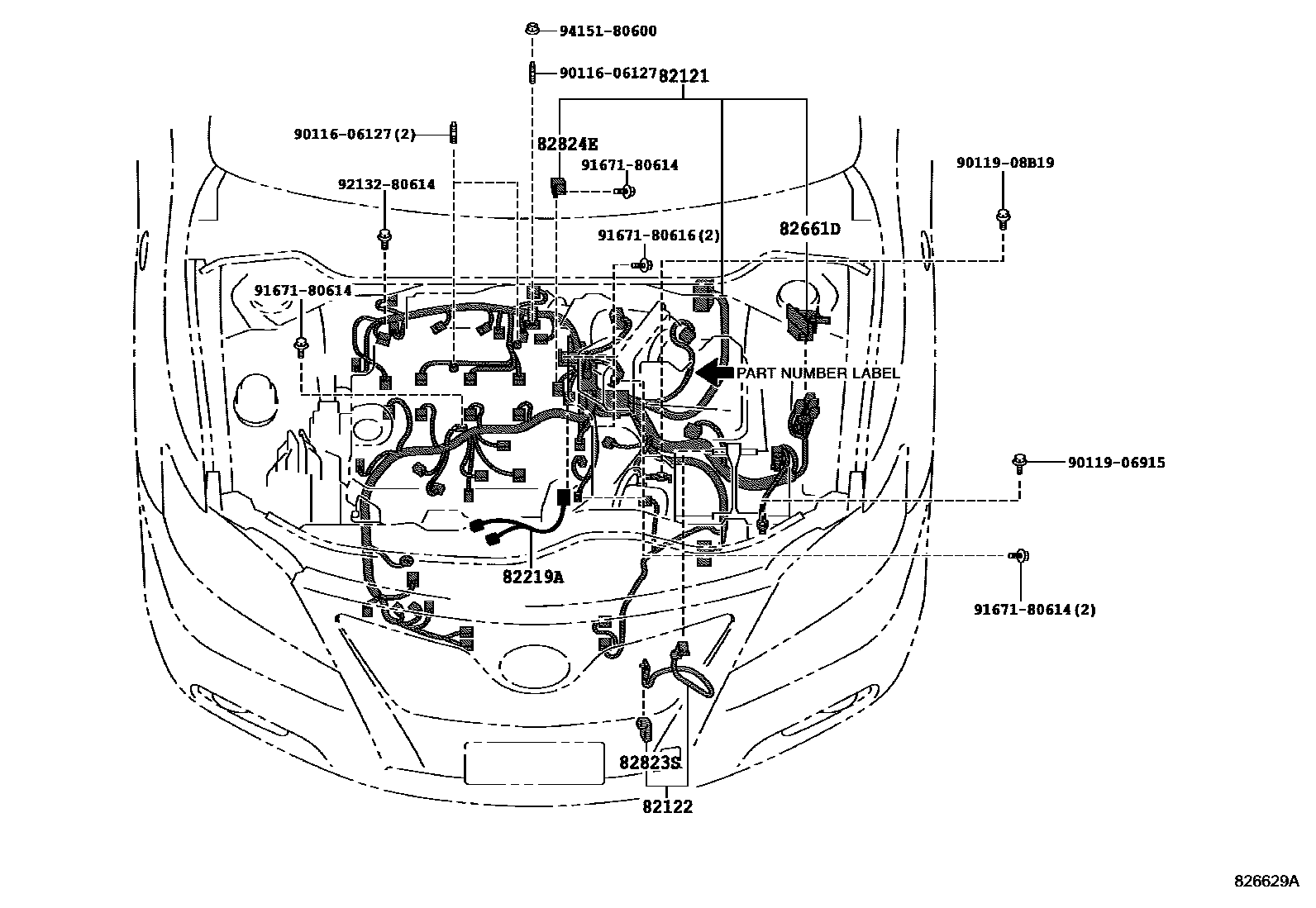

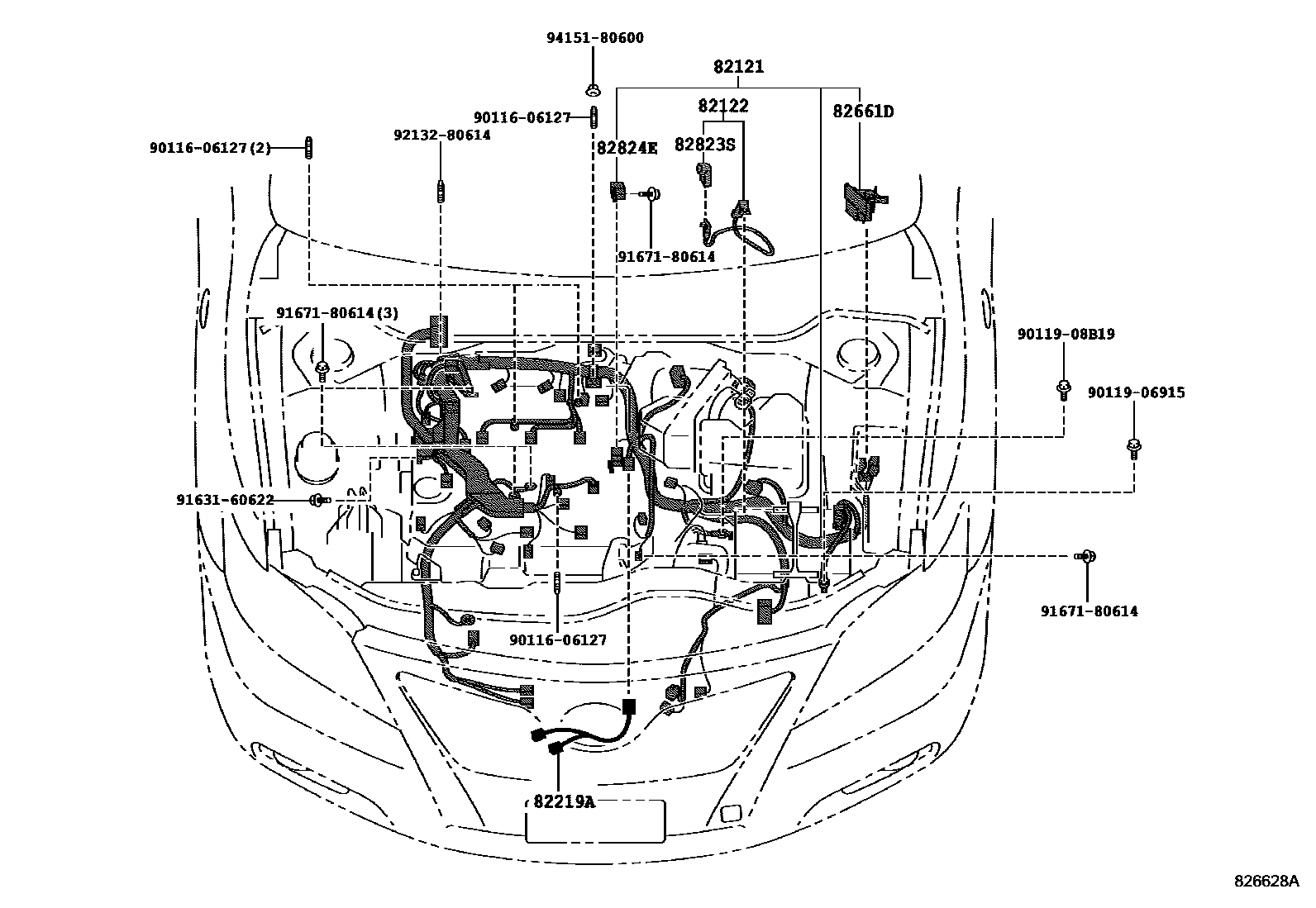

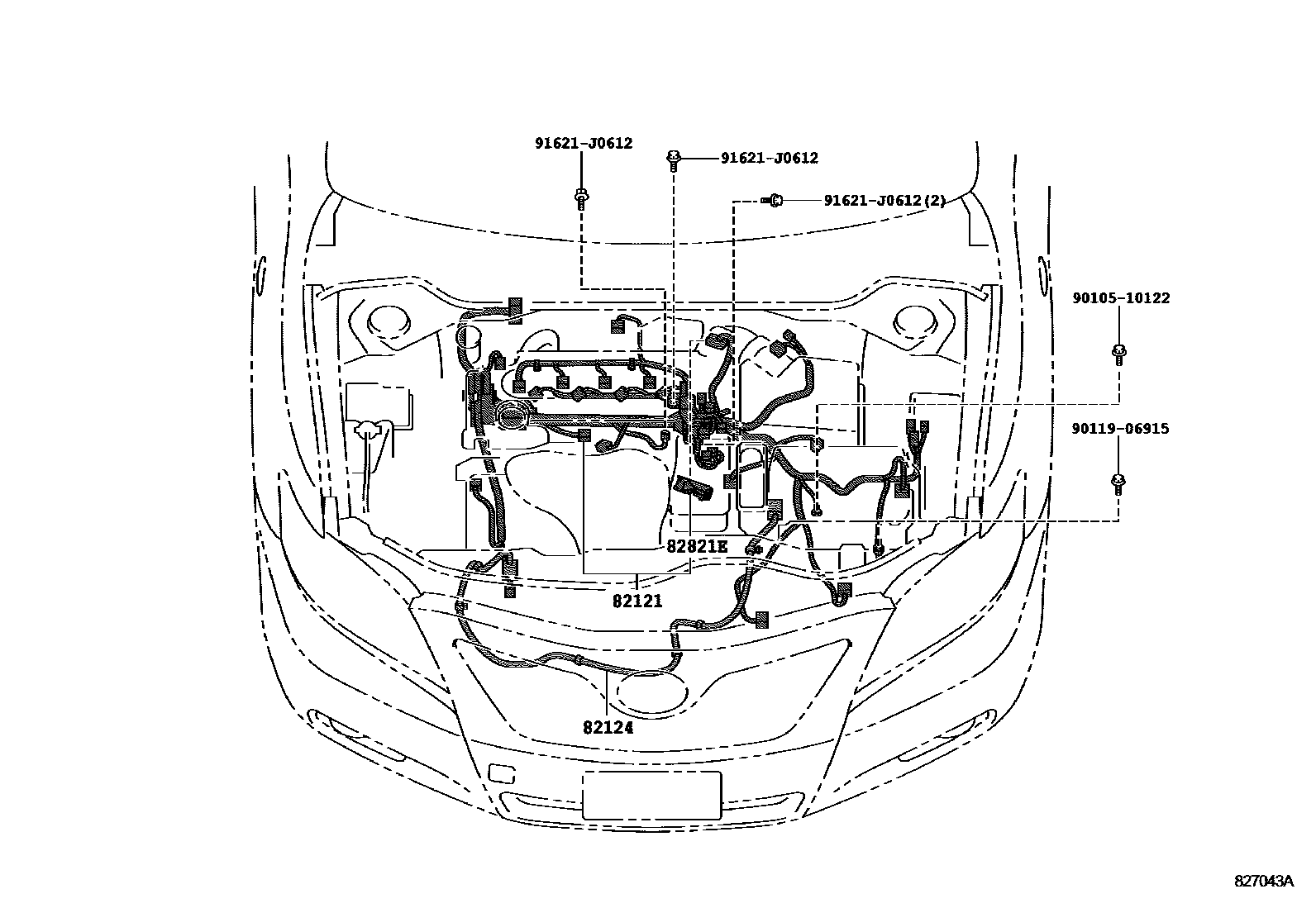

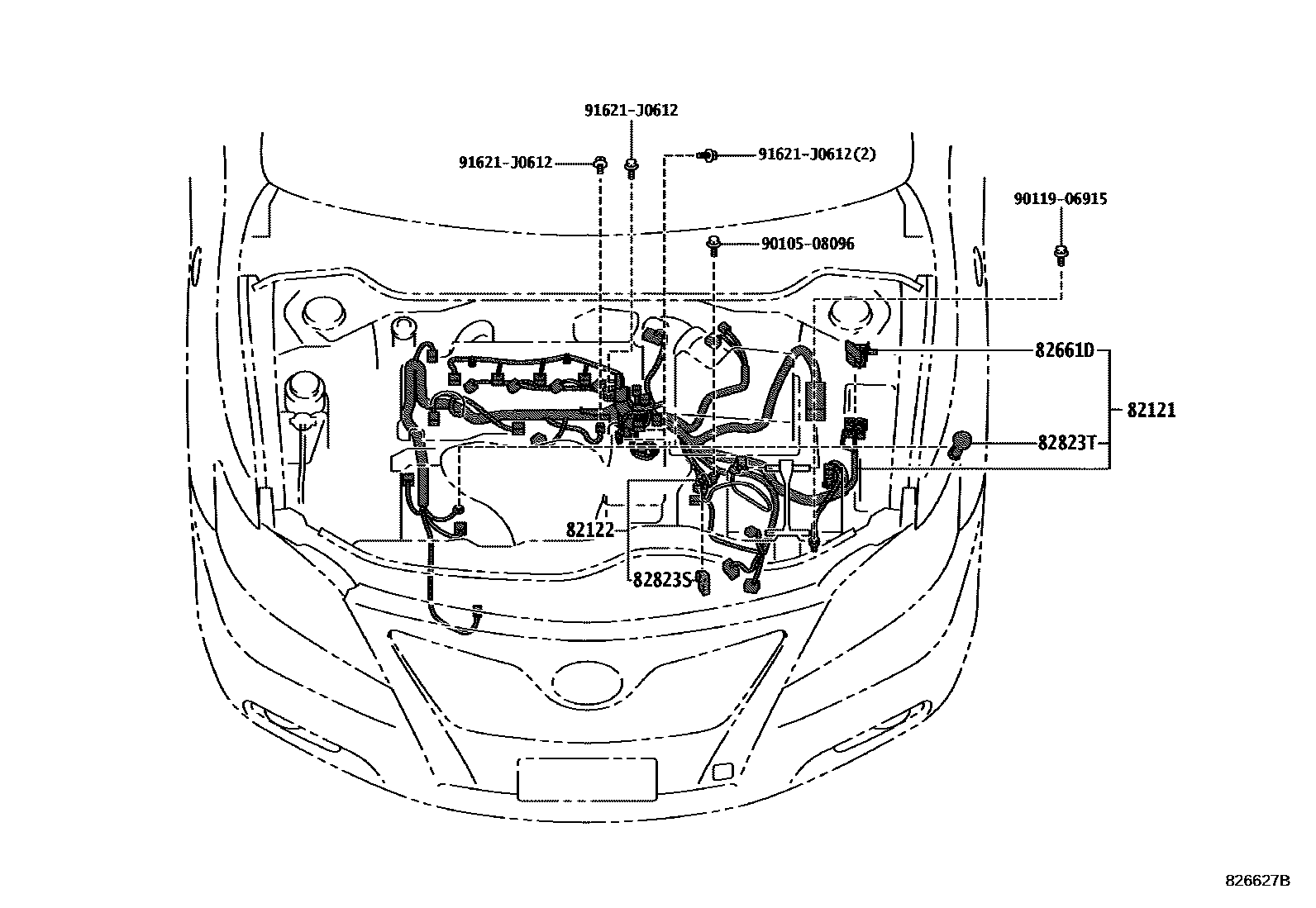

| 82121 | Engine wiring harness | 82121-06820 · 82121-06850 · 82121-06851 · 82121-06852 · 82121-06853 · 82121-06860 · 82121-06861 · 82121-06870 · 82121-06871 · 82121-06872 · 82121-06A00 · 82121-06A01 · 82121-06A02 · 82121-06A03 |
| 82122 | Engine No. 2 wiring harness | 82122-06070 |
| 82124 | Engine No. 4 wiring harness | 82124-33040 |

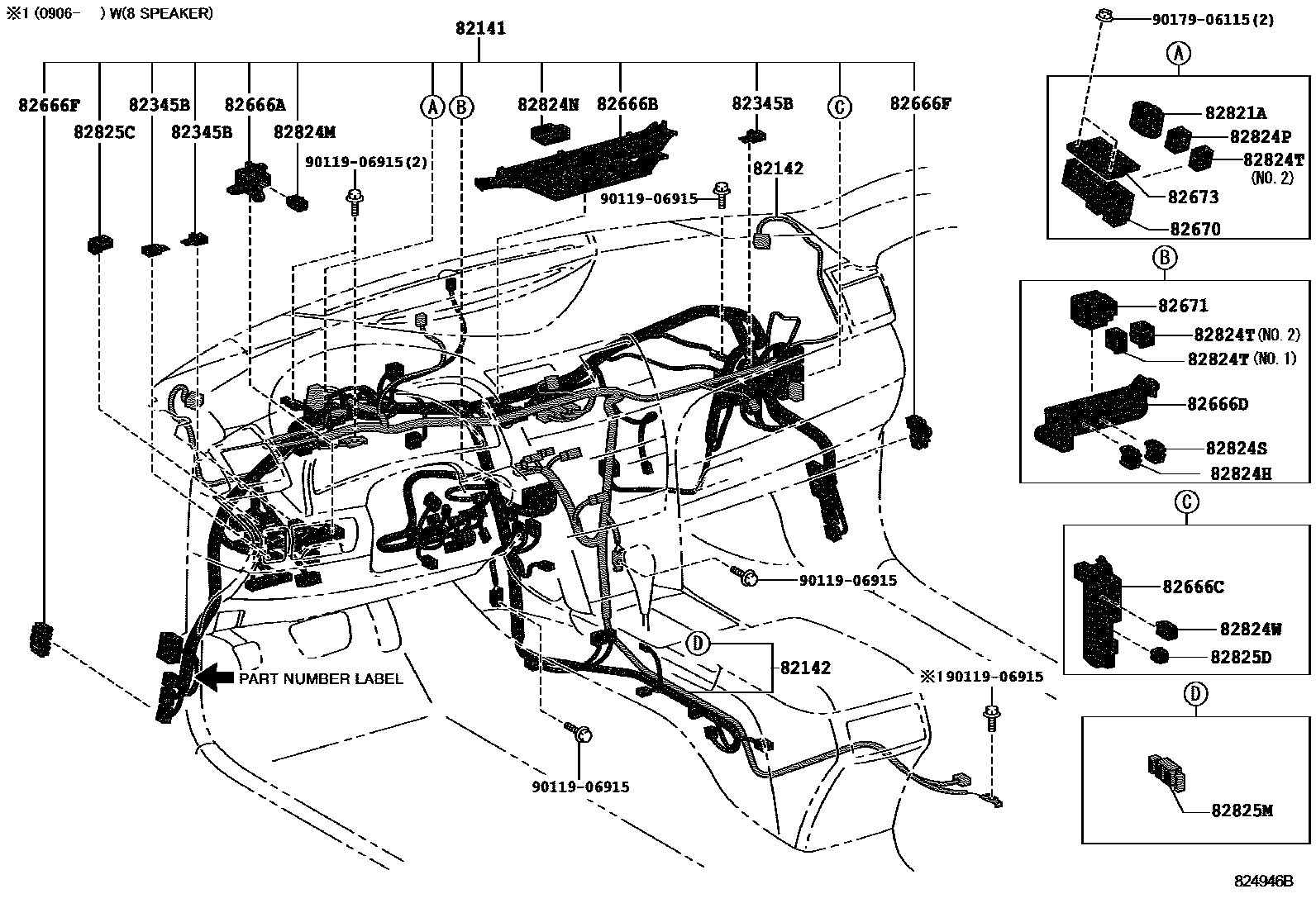

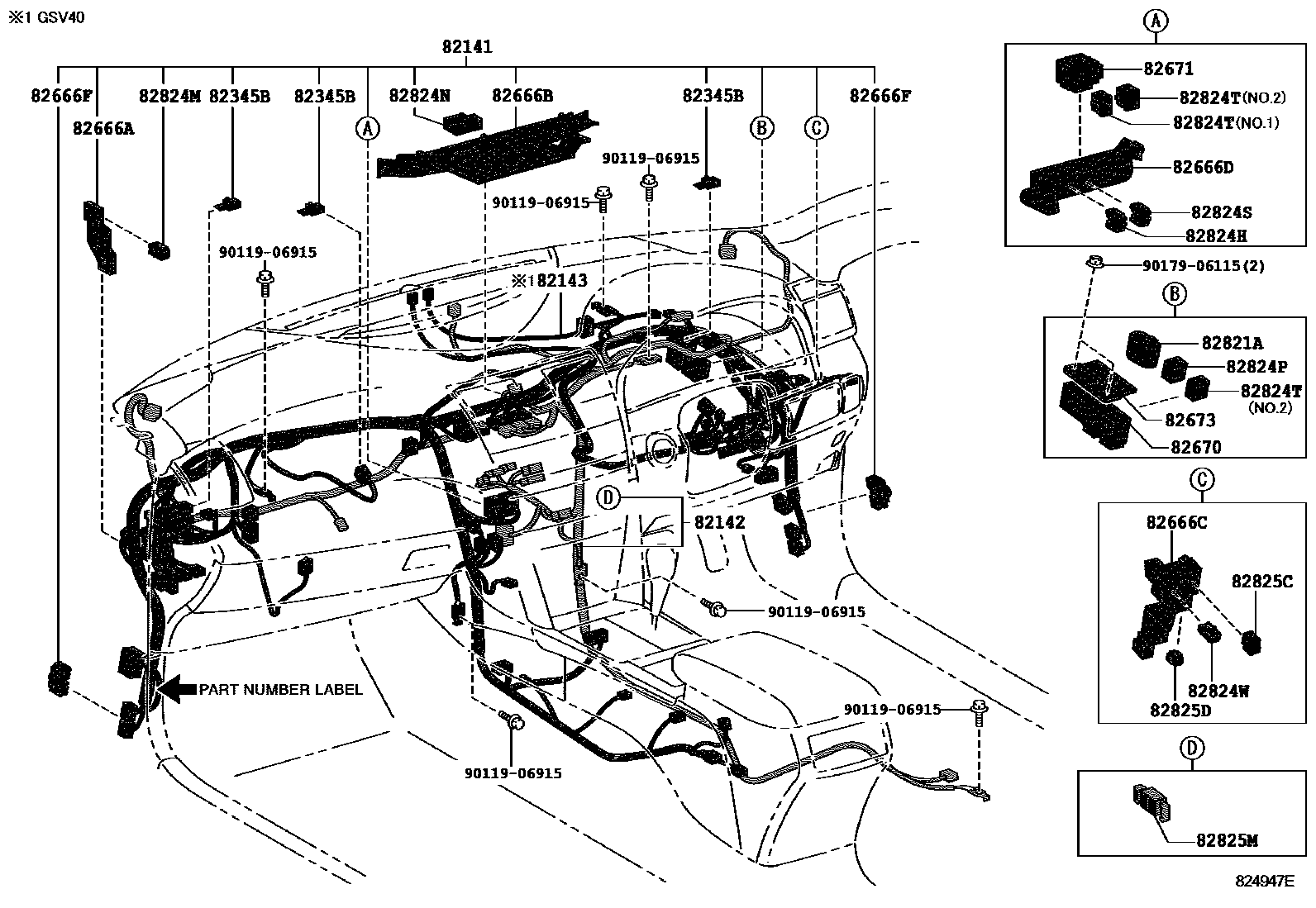

| 82141 | Dashboard wiring harness | 82141-06K30 · 82141-06K40 · 82141-06K41 · 82141-06K50 · 82141-06K51 · 82141-06K60 · 82141-06K70 · 82141-06K71 · 82141-06K72 · 82141-06K80 · 82141-06K81 · 82141-06K82 · 82141-06K90 · 82141-06K91 · 82141-06K92 · 82141-06L00 · 82141-06L01 · 82141-06L02 · 82141-06L10 · 82141-06L11 · 82141-06L12 · 82141-06L20 · 82141-06L30 · 82141-06L40 · 82141-06L50 · 82141-06L60 · 82141-06L70 · 82141-06L80 · 82141-06L81 · 82141-06L82 · 82141-06L90 · 82141-06L91 · 82141-06L92 · 82141-06P90 · 82141-06P91 · 82141-06S50 · 82141-06X50 · 82141-06X51 · 82141-06X52 · 82141-06X60 · 82141-06X61 · 82141-06X70 · 82141-06X71 · 82141-06X80 · 82141-06X81 · 82141-06X90 · 82141-06X91 · 82141-06Y00 · 82141-06Y01 · 82141-06Y02 · 82141-06Z40 · 82141-06Z41 · 82141-06Z50 · 82141-06Z51 · 82141-06Z52 · 82141-06Z53 · 82141-06Z54 · 82141-06Z60 · 82141-06Z61 · 82141-06Z70 · 82141-06Z71 · 82141-06Z80 · 82141-06Z81 · 82141-0X040 · 82141-0X041 · 82141-0X042 · 82141-0X043 · 82141-0X060 · 82141-0X061 · 82141-0X070 · 82141-0X071 · 82141-0X090 · 82141-0X091 · 82141-0X100 · 82141-0X101 · 82141-0X110 · 82141-0X111 · 82141-0X112 · 82141-0X113 · 82141-0X280 · 82141-0X281 · 82141-0X282 · 82141-0X300 · 82141-0X301 · 82141-0X302 · 82141-0X350 · 82141-0XL50 · 82141-0XL51 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06190 · 82142-06200 · 82142-06210 · 82142-06220 · 82142-06221 · 82142-06230 · 82142-06240 · 82142-06410 · 82142-06411 · 82142-06420 · 82142-06490 · 82142-06491 · 82142-06A70 · 82142-06A71 · 82142-06B10 · 82142-06B11 · 82142-06B20 · 82142-06B30 · 82142-06B50 · 82142-06B60 · 82142-06B70 · 82142-06B80 · 82142-06B90 · 82142-06C30 · 82142-06C40 · 82142-06C60 · 82142-06C90 · 82142-06C91 · 82142-06D20 · 82142-06D21 · 82142-06D30 · 82142-06D40 · 82142-06D41 · 82142-06D50 · 82142-06D51 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-06130 · 82143-06170 · 82143-06180 |

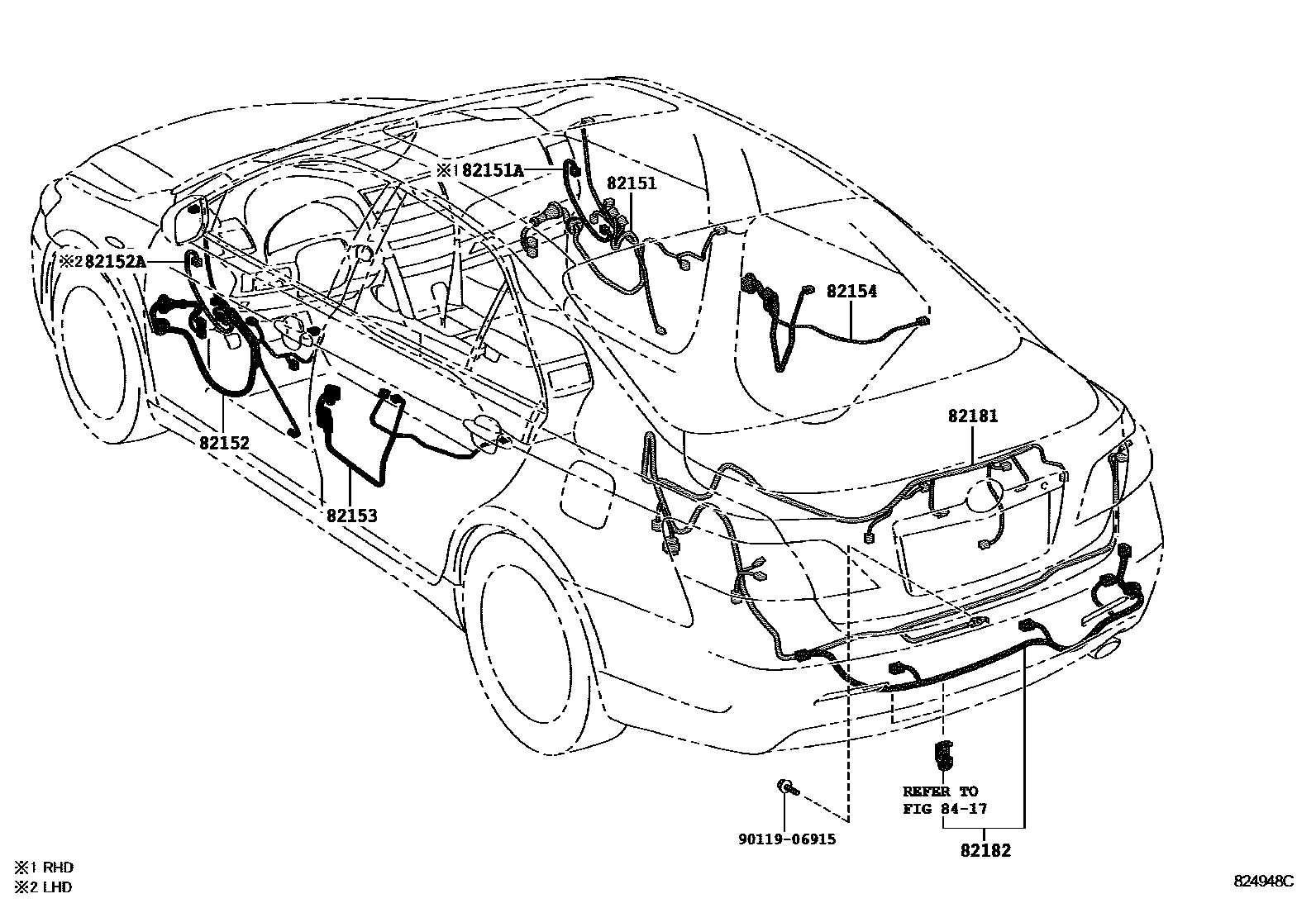

| 82151 | Right front door wiring harness | 82151-06630 · 82151-06640 · 82151-06650 · 82151-06660 · 82151-06670 · 82151-06680 · 82151-06690 · 82151-06700 · 82151-06B70 · 82151-06B80 |
| 82151A | Right front door wiring harness No. 2 | 82155-06050 |
| 82152 | Left front door wiring harness | 82152-06740 · 82152-06750 · 82152-06760 · 82152-06770 · 82152-06780 · 82152-06790 · 82152-06800 · 82152-06810 · 82152-06D00 · 82152-06D10 |
| 82152A | Left front door wiring harness No. 2 | 82156-06070 · 82156-06080 |
| 82153 | Rear door wiring harness No. 1 | 82153-06170 · 82153-06180 |
| 82154 | Rear door wiring harness No. 2 | 82154-06220 · 82154-06230 |

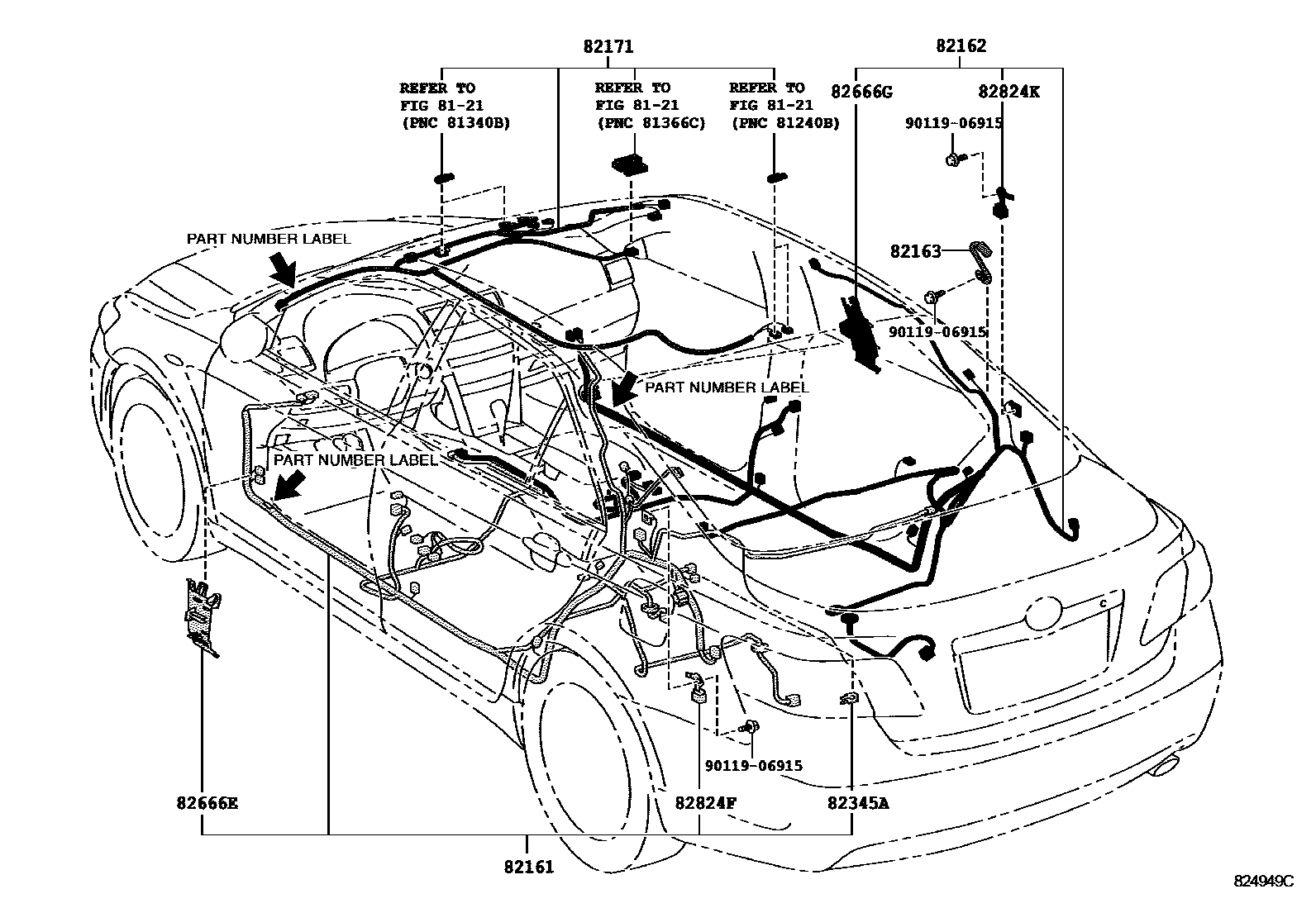

| 82161 | floor wiring harness | 82161-06C30 · 82161-06C31 · 82161-06C40 · 82161-06C41 · 82161-06C50 · 82161-06C51 · 82161-06C60 · 82161-06C61 · 82161-06C70 · 82161-06C71 · 82161-06C72 · 82161-06C80 · 82161-06C82 · 82161-06C83 · 82161-06C90 · 82161-06C91 · 82161-06C92 · 82161-06D00 · 82161-06D10 · 82161-06D20 · 82161-06D30 · 82161-06D31 · 82161-06D40 · 82161-06D41 · 82161-06D50 · 82161-06D60 · 82161-06D70 · 82161-06G70 · 82161-06G71 · 82161-06G80 · 82161-06G81 · 82161-06G90 · 82161-06G91 · 82161-06P30 · 82161-06P40 · 82161-06P41 · 82161-06P50 · 82161-06P60 · 82161-06P70 · 82161-06P80 · 82161-06P81 · 82161-06P90 · 82161-06P91 · 82161-06Q00 · 82161-06Q20 · 82161-06Q30 · 82161-06Q60 · 82161-06Q70 · 82161-06Q90 · 82161-06R00 · 82161-06R50 · 82161-06R60 · 82161-06R70 · 82161-06R80 · 82161-06T51 · 82161-06T52 · 82161-06T70 · 82161-06T81 · 82161-06T82 |
| 82162 | Floor wiring harness No. 2 | 82162-06490 · 82162-06500 · 82162-06501 · 82162-06510 · 82162-06520 · 82162-06530 · 82162-06540 · 82162-06541 · 82162-06560 · 82162-06570 · 82162-06580 · 82162-06581 · 82162-06850 · 82162-06860 · 82162-06861 · 82162-06870 · 82162-06871 · 82162-06890 · 82162-06891 · 82162-06J00 · 82162-06J01 · 82162-06J20 · 82162-06J40 · 82162-06J41 · 82162-06J80 · 82162-06J81 · 82162-06K71 · 82162-06K72 · 82162-06K90 · 82162-06L00 |
| 82163 | Floor wiring harness No. 3 | 82163-06150 |
| 82163B | No. 5 floor wiring harness | 82165-33080 |

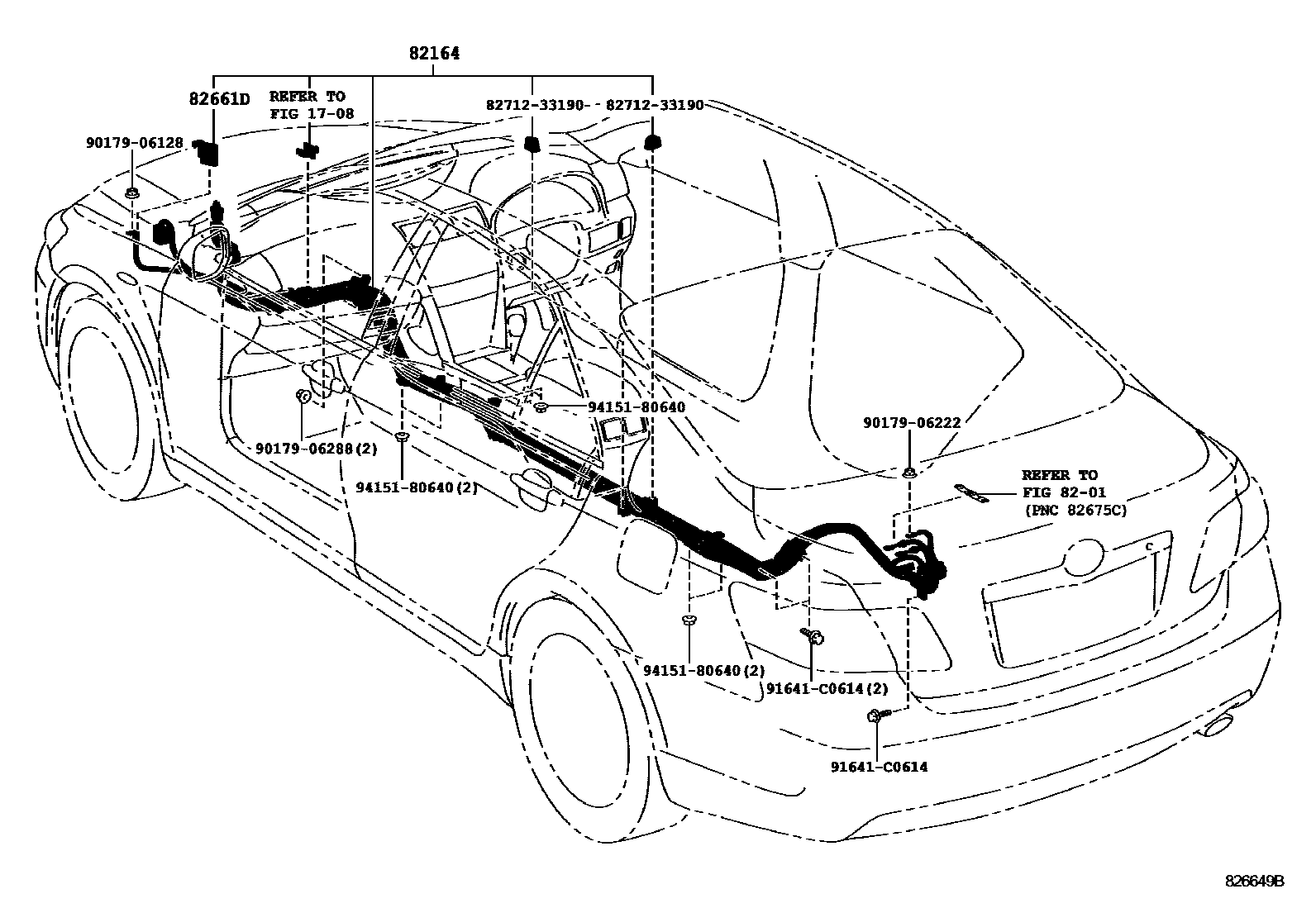

| 82164 | Frame wiring harness set | 82164-33070 |
| 82167 | Seat No. 1 wiring harness | 8219A-06070 · 8219A-06110 |
| 82168 | Seat No. 2 wiring harness | 8219B-06070 |
| 82171 | Roof No. 1 wiring harness | 82171-06710 · 82171-06720 · 82171-06730 · 82171-06740 · 82171-06750 · 82171-06A70 · 82171-06B20 · 82171-06C10 · 82171-06C11 · 82171-06C20 · 82171-06C21 · 82171-06C50 · 82171-06D60 · 82171-06D80 · 82171-06E00 · 82171-06J00 · 82171-06J10 |
| 82181 | Luggage No. 1 wiring harness | 82181-06140 · 82181-06141 · 82181-06150 · 82181-06151 · 82181-06160 · 82181-06170 · 82181-06180 · 82181-06340 · 82181-06530 · 82181-06540 · 82181-06550 · 82181-06560 · 82181-06570 · 82181-06580 · 82181-06590 |
| 82182 | Luggage No. 2 wiring harness | 82182-06030 · 82182-06060 · 82182-06210 |

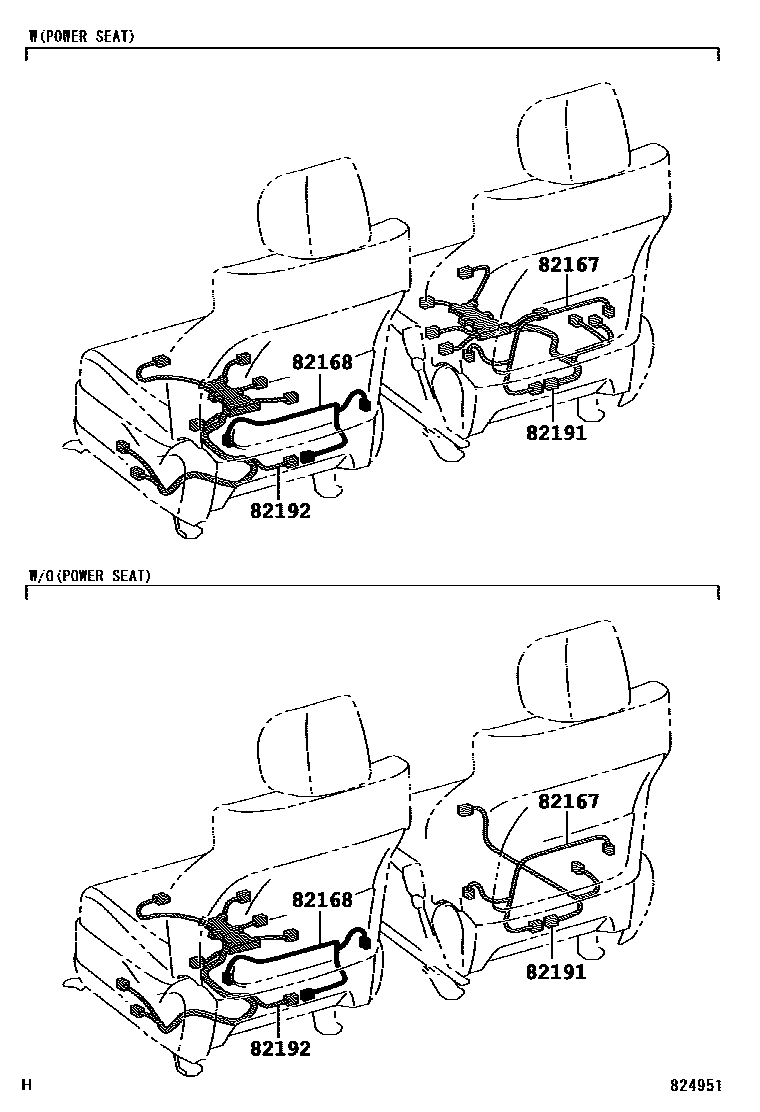

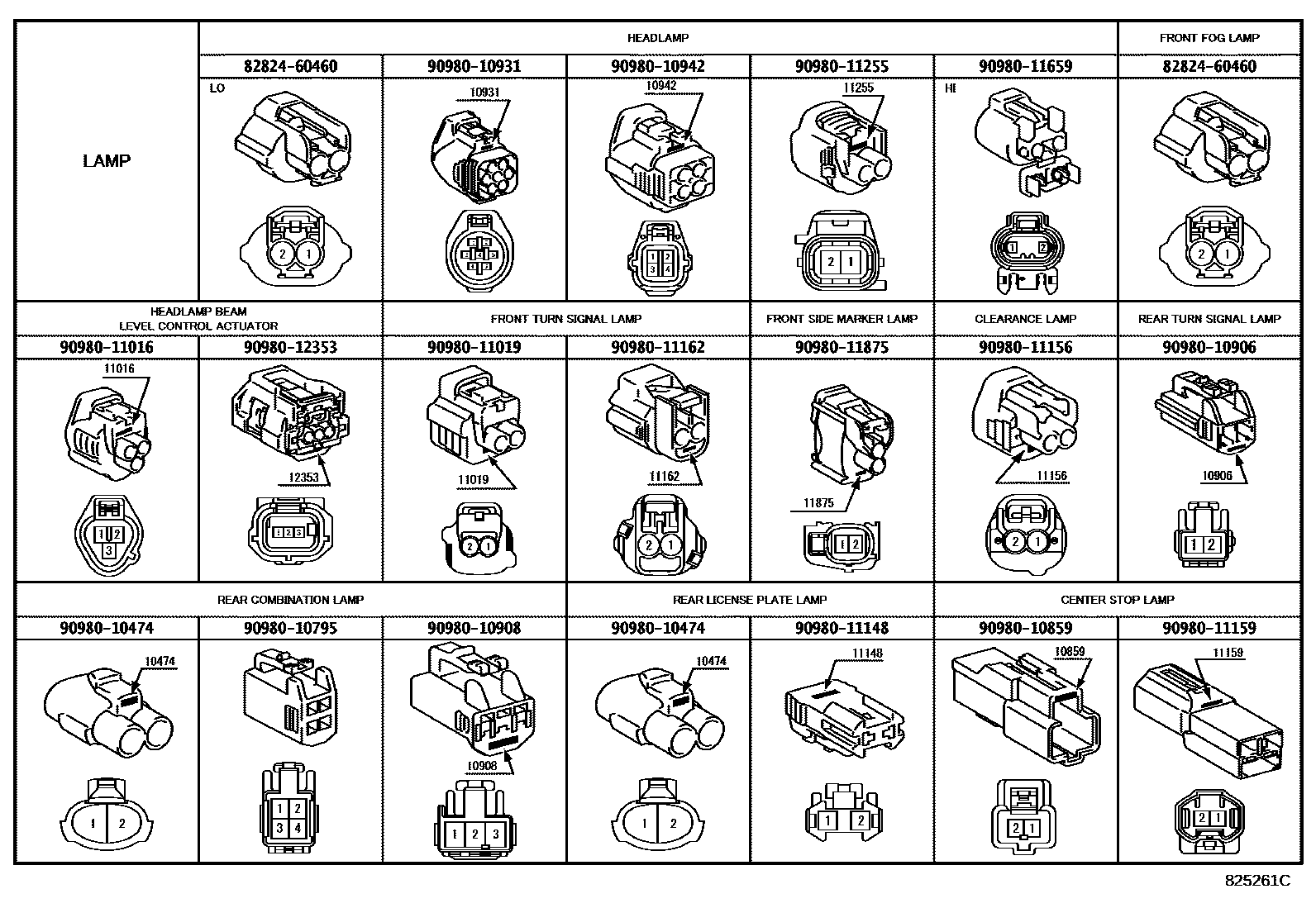

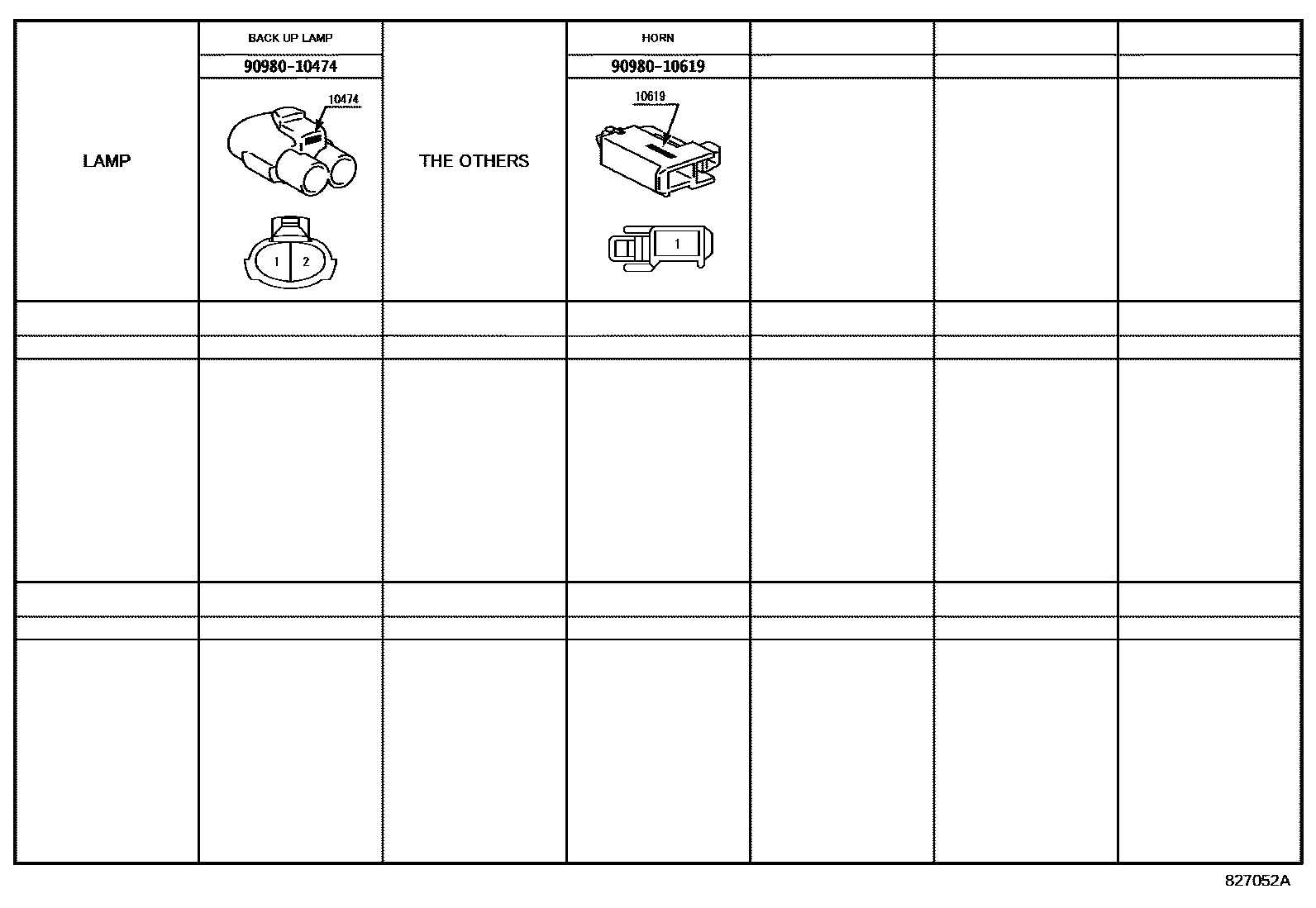

| 82191 | Front right seat wiring harness | 82191-06120 · 82191-06130 · 82191-06140 · 82191-06150 |
| 82192 | Front left seat wiring harness | 82191-06120 · 82192-06130 · 82192-06140 · 82192-06270 |
| 82219A | sensor harness | 82219-41010 |
| 82345A | diode | 82345-32010 |
| 82345B | diode | 82345-32010 |
| 82621 | Fuse cover | 82621-33010 |
| 82661D | No. 1 relay box side cover | 82661-33010 |
| 82666A | Connector holder No. 2 | 82666-33300 · 82666-33330 |
| 82666B | No. 3 connector holder | 82666-33310 · 82666-33340 |
| 82666C | No. 4 connector holder | 82666-33320 · 82666-33350 |
| 82666D | No. 5 connector holder | 82666-33380 |
| 82666E | No. 6 connector holder | 82666-33360 |
| 82666F | No. 7 connector holder | 82666-60220 |
| 82666G | No. 8 connector holder | 82666-33370 |
| 82670 | No. 1 junction box assembly | 82671-33070 |
| 82671 | junction box | 82671-33080 |
| 82673 | Junction box bracket | 82673-33040 |
| 82815A | Wiring harness protector cover | 82815-33330 |
| 82817A | No. 2 wire harness protection device | 82817-33B90 |
| 82821A | Connector cover | 82821-33250 |
| 82821E | Connector cover | 82821-33270 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-22080 |
| 82824 | Harness connector | 82824-52280 |
| 82824D | Harness connector | 82824-48020 |
| 82824E | Harness connector | 82824-48020 |
| 82824F | Harness connector | 82824-48070 |
| 82824H | Harness connector | 82824-20110 |
| 82824K | Harness connector | 82824-48070 |
| 82824M | Harness connector | 82824-12210 |
| 82824N | Harness connector | 82824-48080 |
| 82824P | Harness connector | 82824-33250 |
| 82824S | Harness connector | 82824-50110 |
| 82824T | Harness connector | 82824-42180 · 82824-42190 |
| 82824W | Harness connector | 82824-30170 |
| 82825C | Harness connector | 82824-48110 |
| 82825D | Harness connector | 82824-30220 |
| 82825M | Harness connector | 82824-33240 |
