Toyota CAMRY Front Spring & Shock Absorber — Figure 4803

Toyota CAMRY EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 23 PNC and OE references.

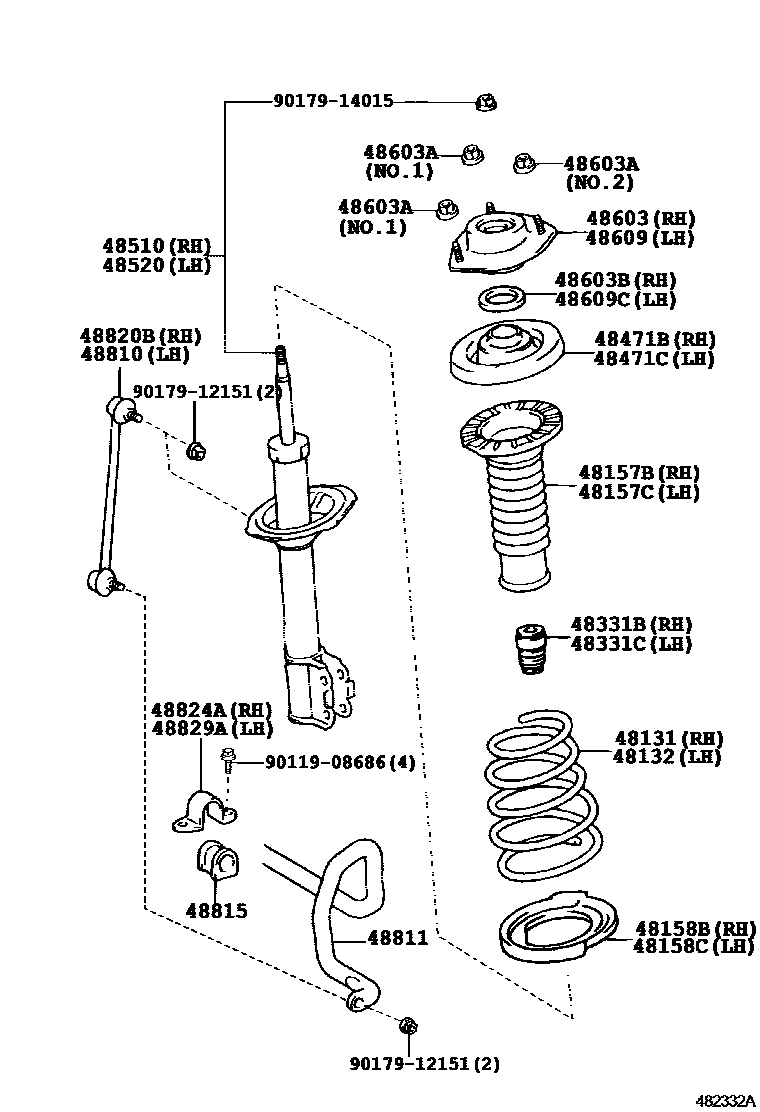

Toyota CAMRY Front Spring & Shock Absorber EPC diagram — 482332A
Front Spring & Shock Absorber — 482332A (200606 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-06B10 · 48131-06B20 · 48131-06B30 · 48131-06B40 · 48131-06B50 · 48131-06B60 · 48131-06C40
48132Left front coil spring48131-06B10 · 48131-06B20 · 48131-06B30 · 48131-06B40 · 48131-06B50 · 48131-06B60 · 48131-06C40
48157BFront coil spring upper right vibration isolation pad48157-06090
48157CFront coil spring upper left vibration isolation pad48157-06090
48158BFront coil spring lower right vibration isolation pad48158-06060
48158CFront coil spring lower left vibration isolation pad48158-06060
48331BRight front spring buffer block48331-33032
48331CLeft front spring buffer block48331-33032
48471BFront coil spring upper right seat48471-06020
48471CFront coil spring upper left seat48471-06020
48510Right front shock absorber assembly48510-09N90 · 48510-09N91 · 48510-09P30 · 48510-09Q00 · 48510-09Q10 · 48510-09X30
48520Left front shock absorber assembly48520-09G40 · 48520-09G41 · 48520-09G80 · 48520-09J50 · 48520-09J60 · 48520-09Q30
48603Right front suspension bearing sub-assembly48609-06150 · 48609-06160 · 48609-06210
48603ANut (for front suspension mount)90178-10005 · 90178-10017
48603BBearing (for right front suspension mount)90369-T0006
48609Left front suspension bearing sub-assembly48609-06150 · 48609-06160 · 48609-06210
48609CBearing (for left front suspension mount)90369-T0006
48810Left front stabilizer bar link assembly48820-33070
48811front stabilizer bar48811-06180 · 48811-06230 · 48811-33160
48815Front stabilizer bar bushing No. 148815-06170 · 48815-06180
48820BRight front stabilizer bar link assembly48820-33070
48824ARight front stabilizer bar bracket No. 148824-06030
48829ALeft front stabilizer bar bracket No. 148824-06030
