Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 3 images and 14 PNC and OE references.

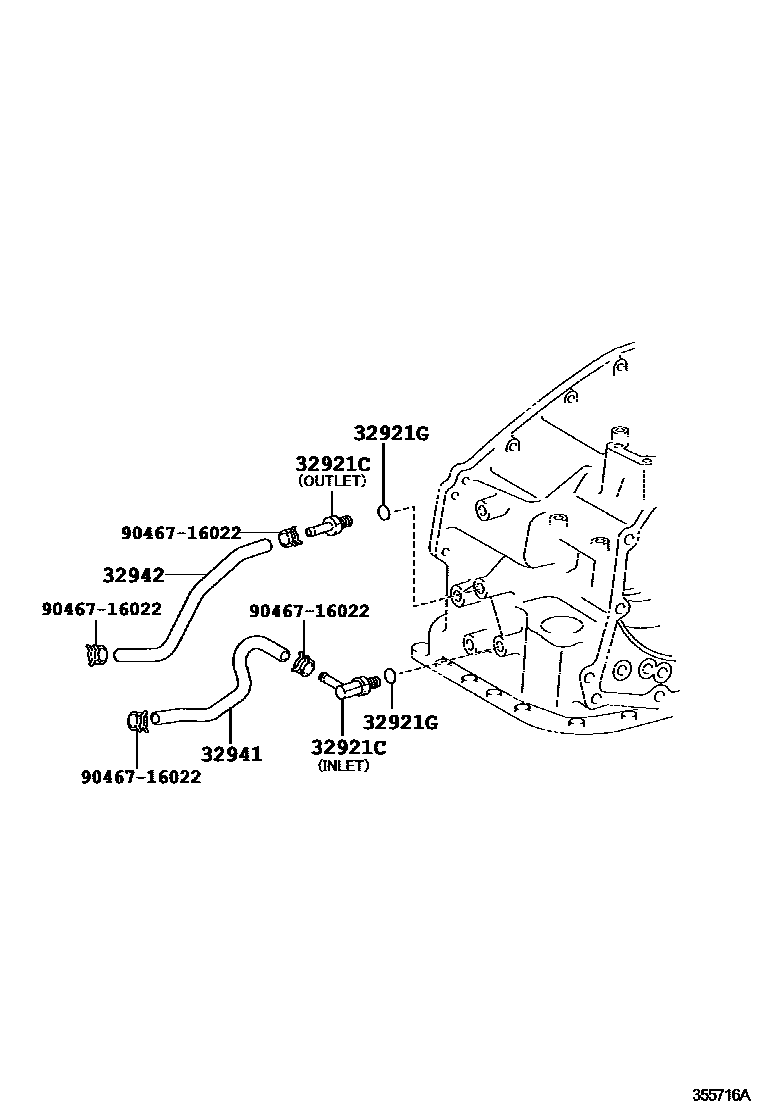

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 355716A
变速器油冷却器和配管(ATM) — 355716A (200610 – 999999)

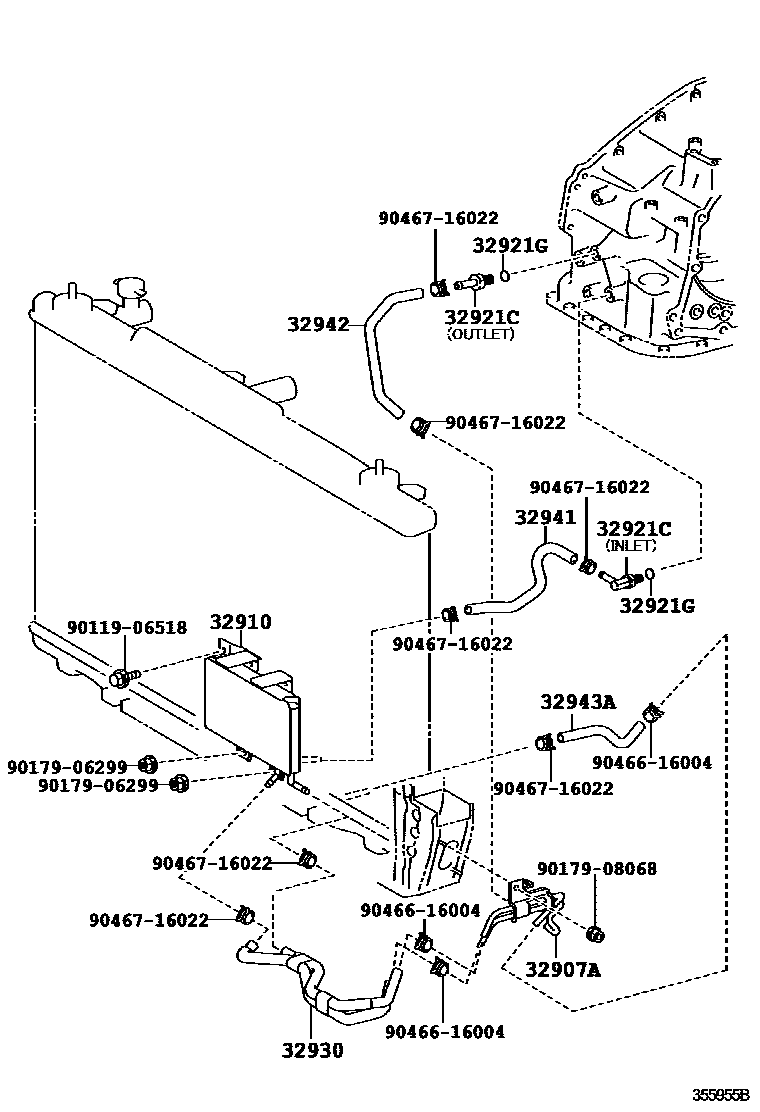

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 355955B
变速器油冷却器和配管(ATM) — 355955B (200610 – 999999)

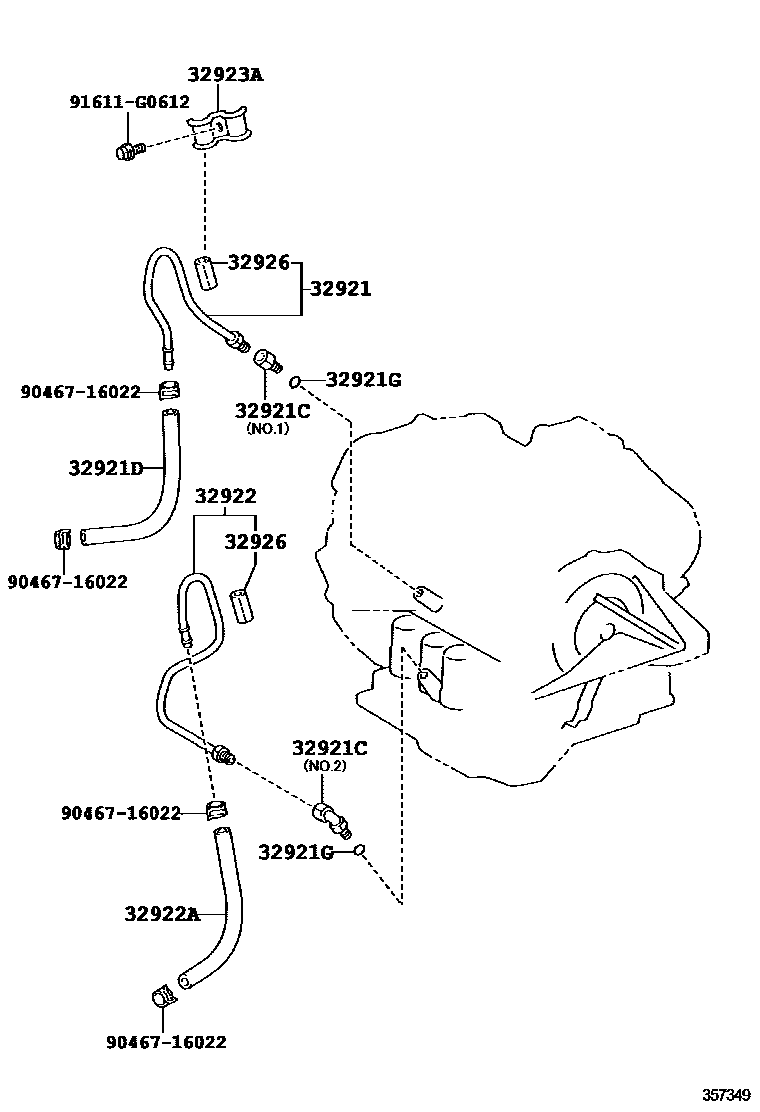

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 357349
变速器油冷却器和配管(ATM) — 357349 (200606 – 999999)

PNC and OE references

PNCPart nameOE numbers
32907ATransmission oil cooler pipe32907-33150 · 32907-33170
32910Oil cooler assembly32910-06040
32921No. 1 transmission oil cooler oil inlet pipe32921-06210
32921CFitting (for transmission oil cooler tube)90404-14027 · 90404-16031 · 90407-14032 · 90407-16010
32921DHose (for transmission oil cooler oil inlet)32943-33260 · 90445-17117
32921GO-ring (for transmission oil cooler pipe joint)90301-10189 · 90301-11006 · 90301-11031
32922No. 1 transmission oil cooler oil outlet pipe32922-06190
32922AHoses (for transmission oil cooler oil outlet)90445-17128
32923AAutomatic transmission oil cooler pipe clamp90462-12074
32926Automatic transmission oil cooler pipe cushion32926-06020
32930Transmission oil cooler accessory assembly32930-33020 · 32930-41010
32941No. 1 transmission oil cooler oil inlet hose32941-33070
32942No. 1 transmission oil cooler oil outlet hose32942-33050 · 32942-33070 · 32942-33150
32943ANo. 2 transmission oil cooler hose32943-33100
