Toyota CAMRY Alternator — Figure 1903

Toyota CAMRY EPC diagram 1903, Alternator, with 4 images and 15 PNC and OE references.

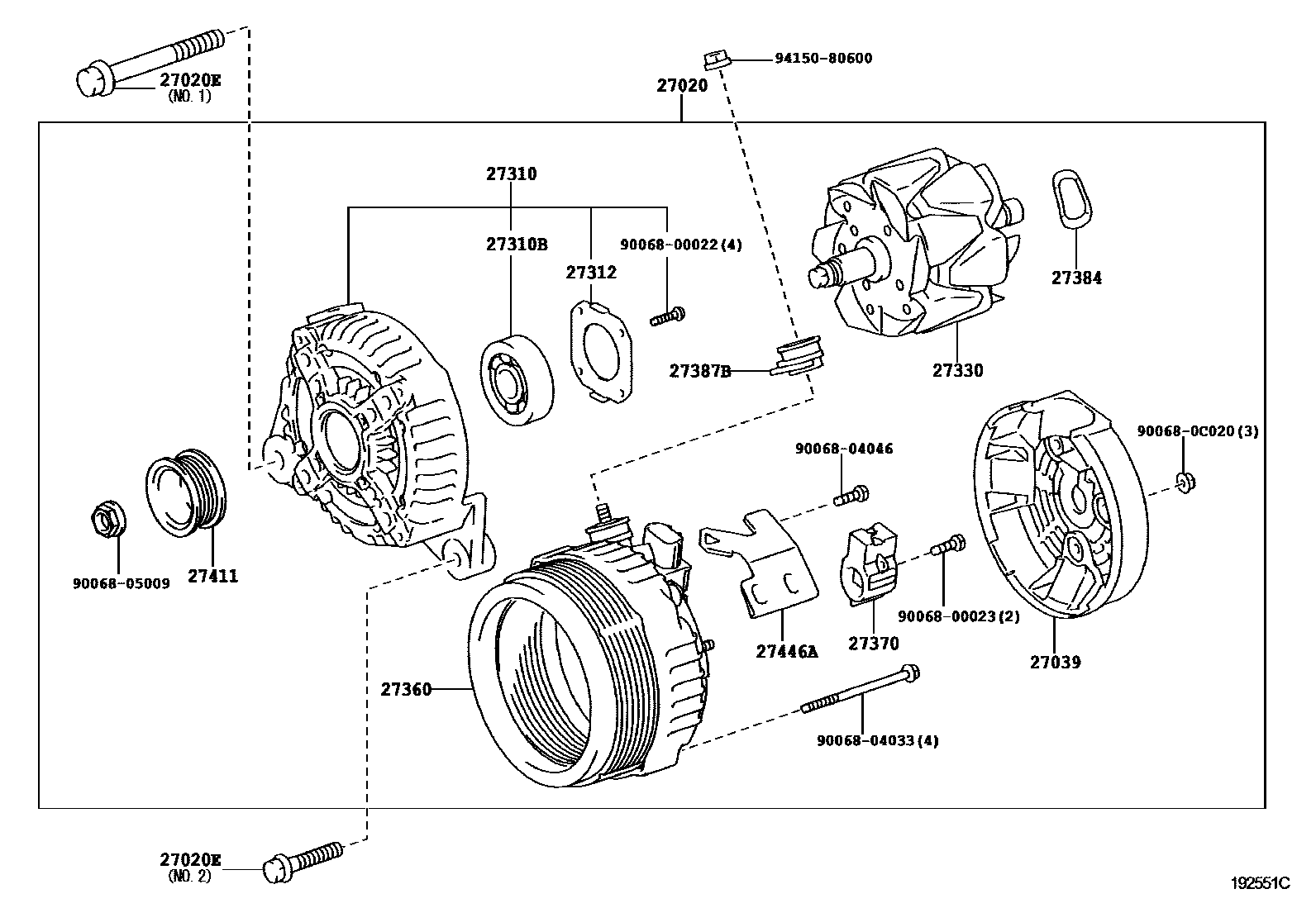

Toyota CAMRY Alternator EPC diagram — 192551C
Alternator — 192551C (200606 – 999999)

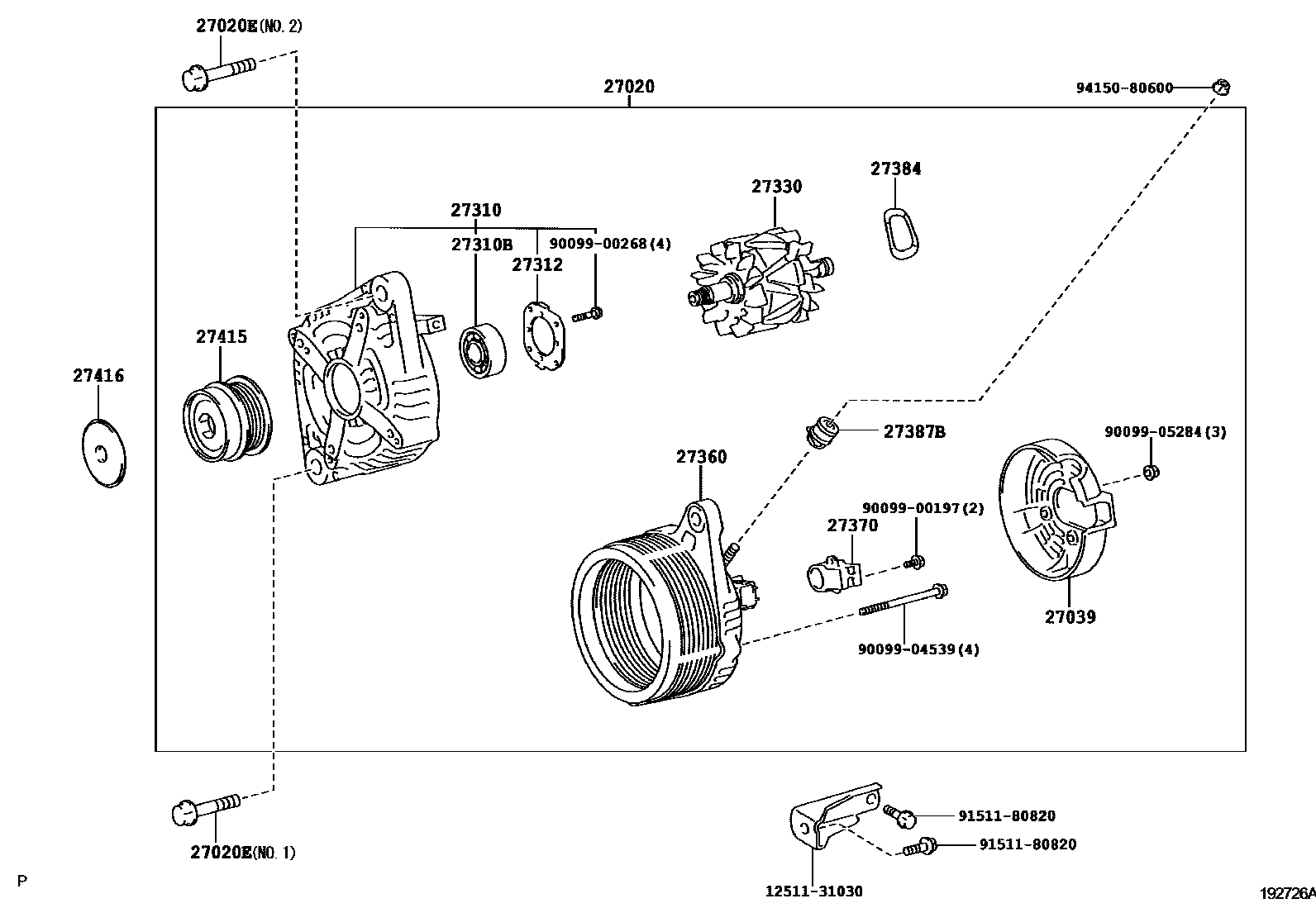

Toyota CAMRY Alternator EPC diagram — 192726B
Alternator — 192726B (200610 – 200706)

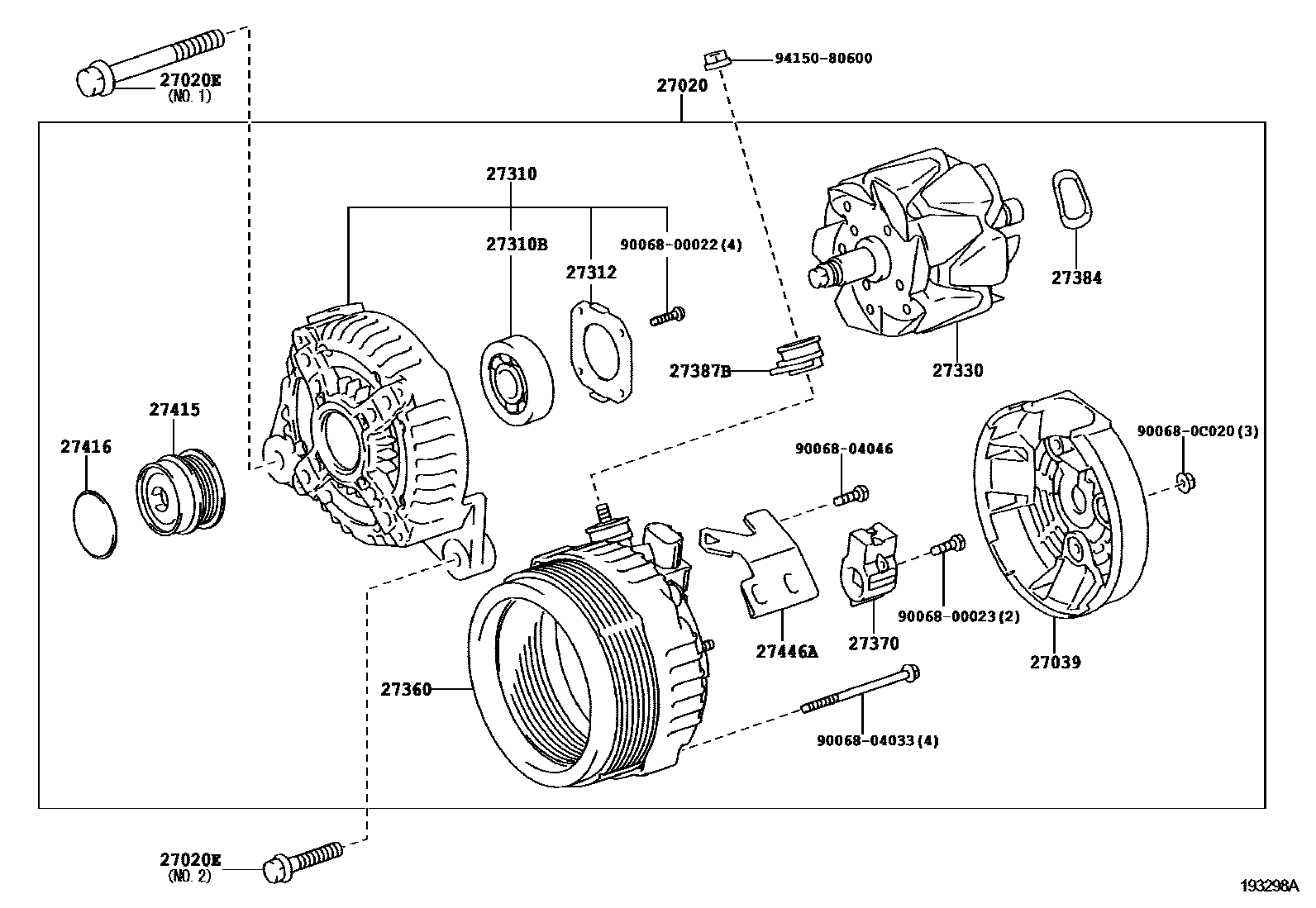

Toyota CAMRY Alternator EPC diagram — 193298A
Alternator — 193298A (200906 – 999999)

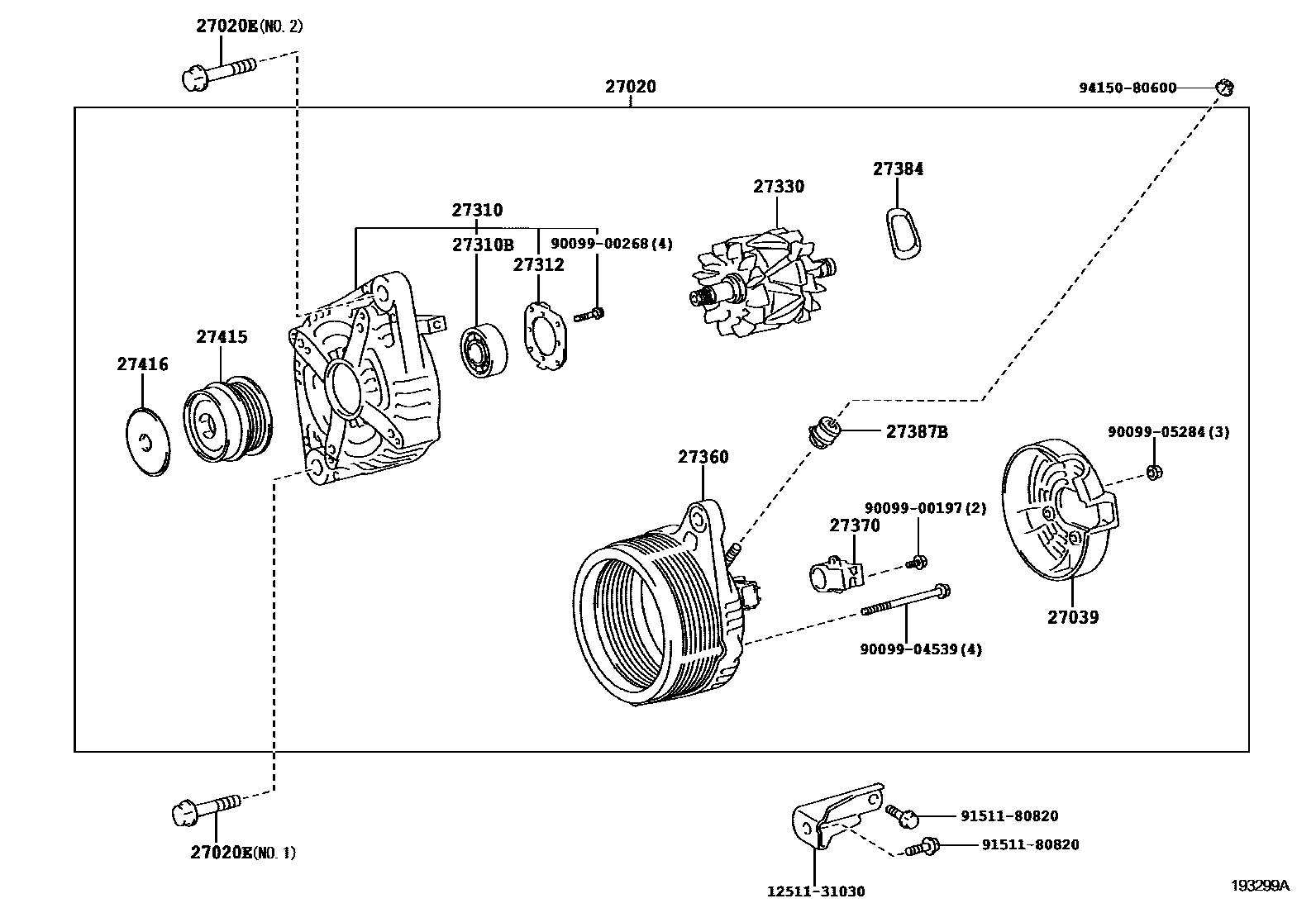

Toyota CAMRY Alternator EPC diagram — 193299A
Alternator — 193299A (200707 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0H120 · 27060-0H121 · 27060-0H150 · 27060-0H151 · 27060-0H220 · 27060-0H221 · 27060-31080 · 27060-31081 · 27060-31082
27020EBolts (for generator)91512-81085 · 91551-80840 · 91552-81040 · 91552-81070
27039Alternator Rear End Cover27039-0C020 · 27039-27060 · 27039-31390
27310Alternator Drive End Frame Assembly27310-0H100 · 27310-0H120 · 27310-31290
27310BBearing (for Alternator Drive End Frame)90068-10029 · 90068-10036 · 90099-10142 · 90099-10223
27312Retainer Plate27312-0C020 · 27312-72100
27330Alternator Rotor Assembly27330-0H090 · 27330-0M040 · 27330-30070
27360Alternator Stator Coil Assembly27360-0H090 · 27360-0H091 · 27360-0H120 · 27360-0H121 · 27360-31330
27370Alternator Brush Holder Assembly27370-0C020 · 27370-31220
27384Washer27384-0C020 · 27384-50030
27387BGenerator terminal insulation pad27387-0C020 · 27387-20130
27411Alternator Pulley27411-0H090
27415PULLEY, ALTERNATOR W/CLUTCH27415-0H020 · 27415-0W010 · 27415-0W130
27416Generator pulley cover27416-0W010 · 27416-0W020 · 27416-0W050
27446Acard holder27446-0H090
