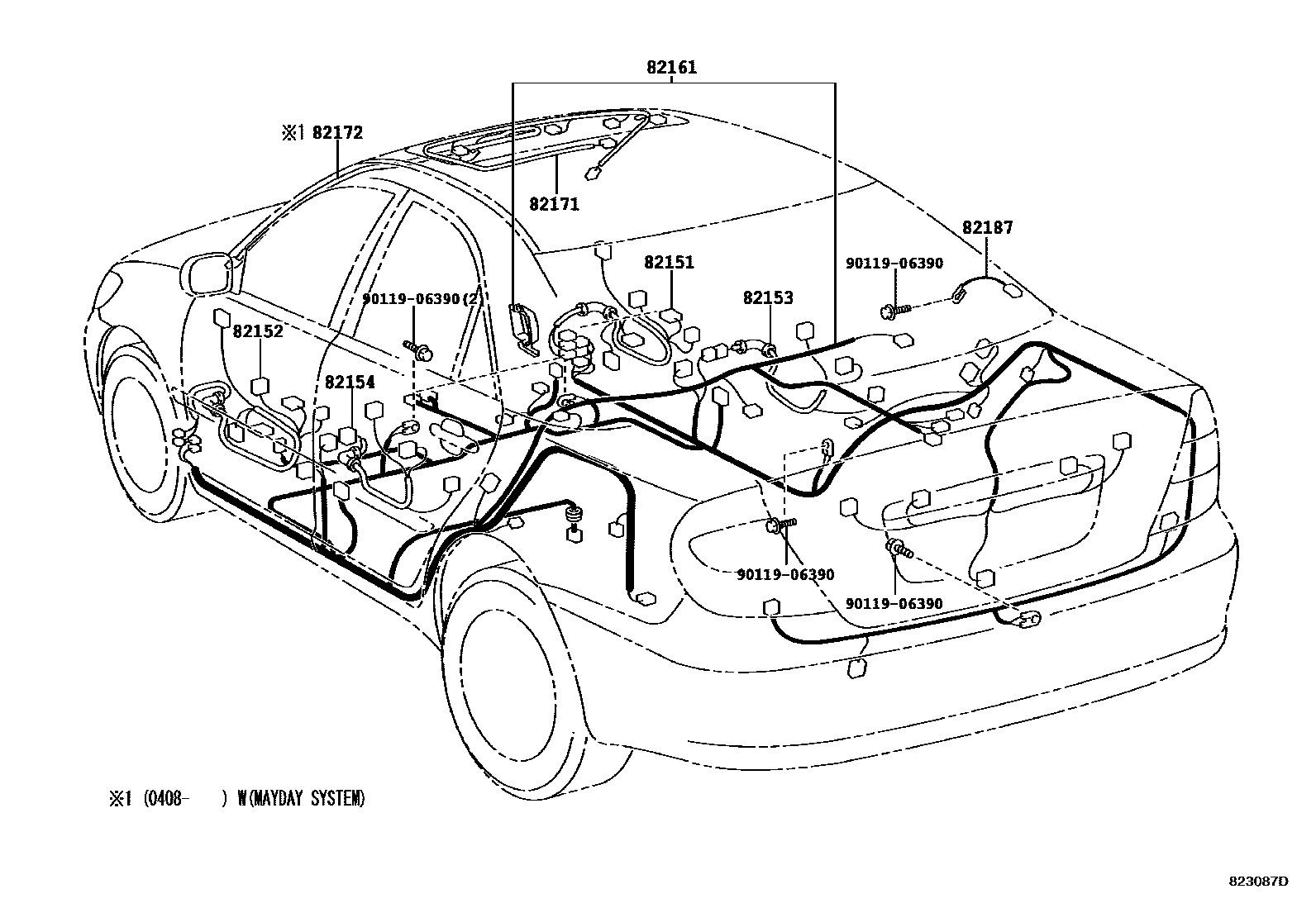

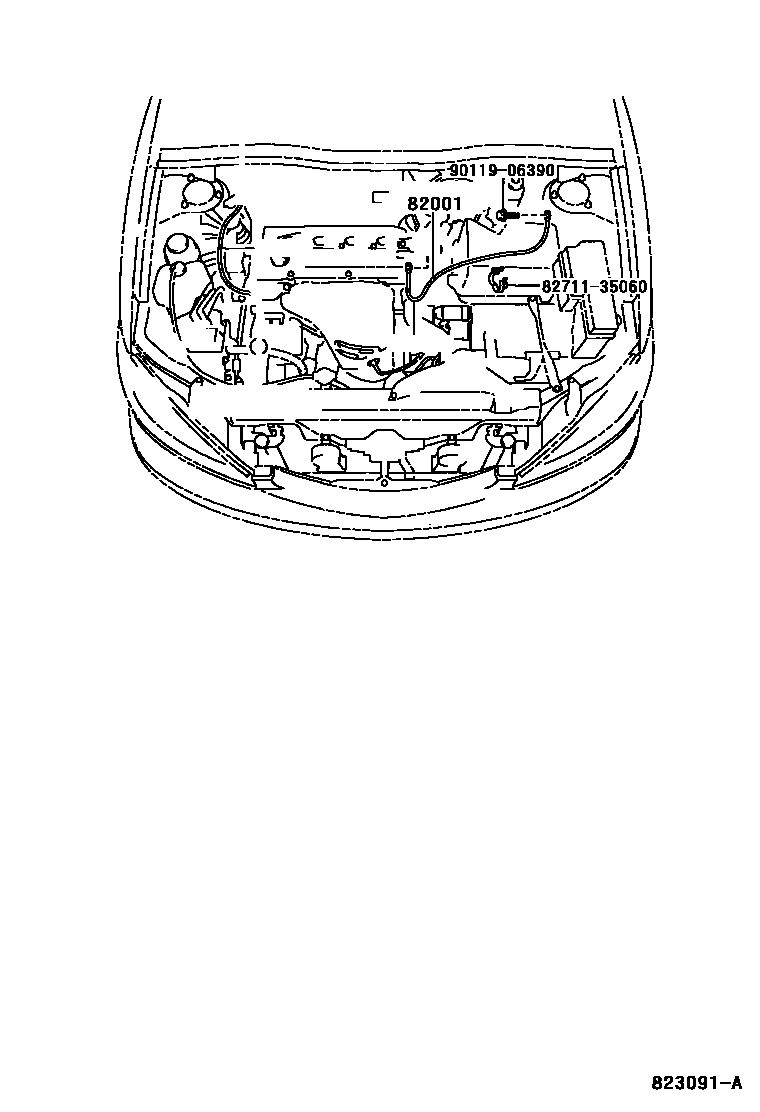

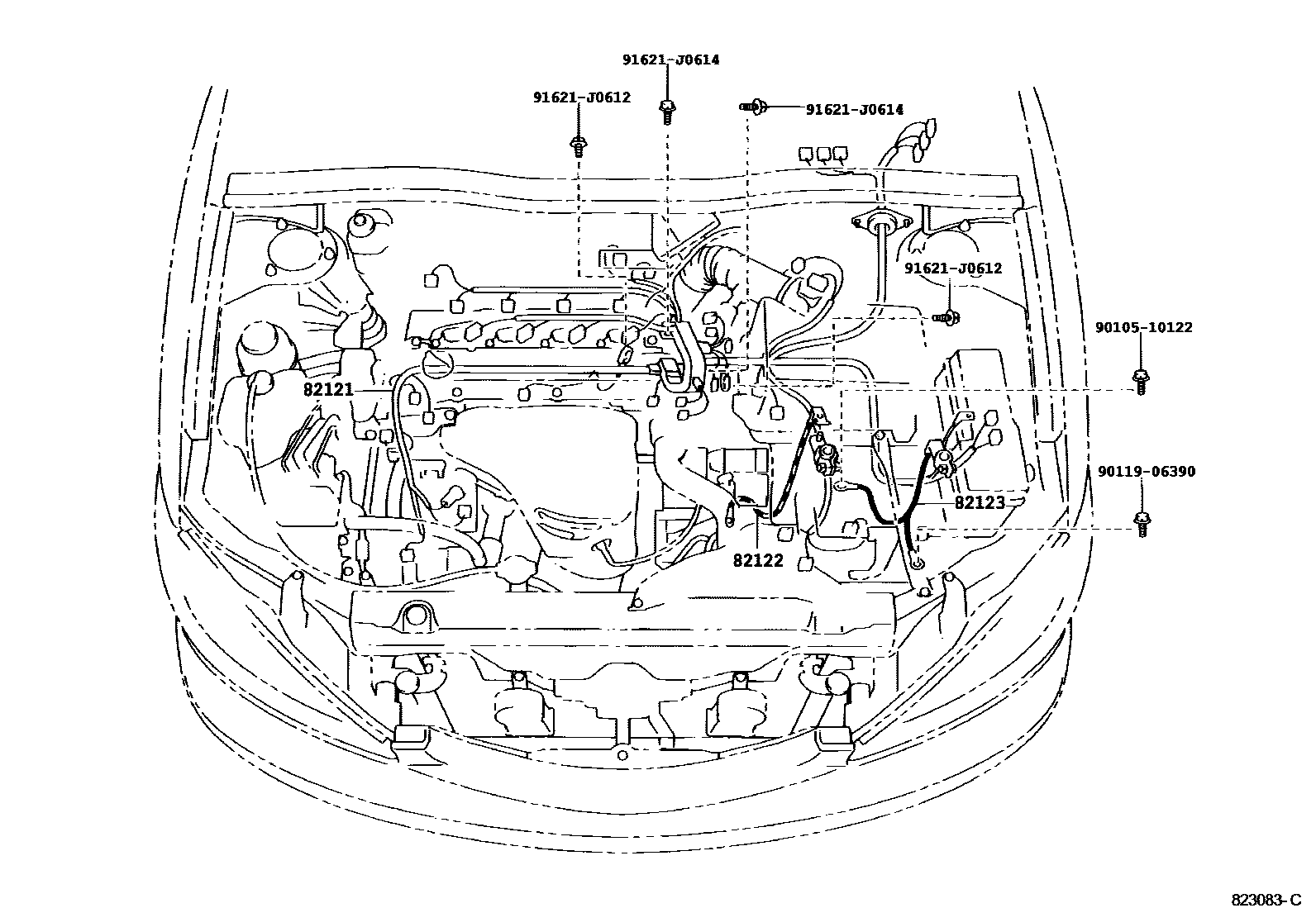

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 11 images and 19 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90089-82018 |

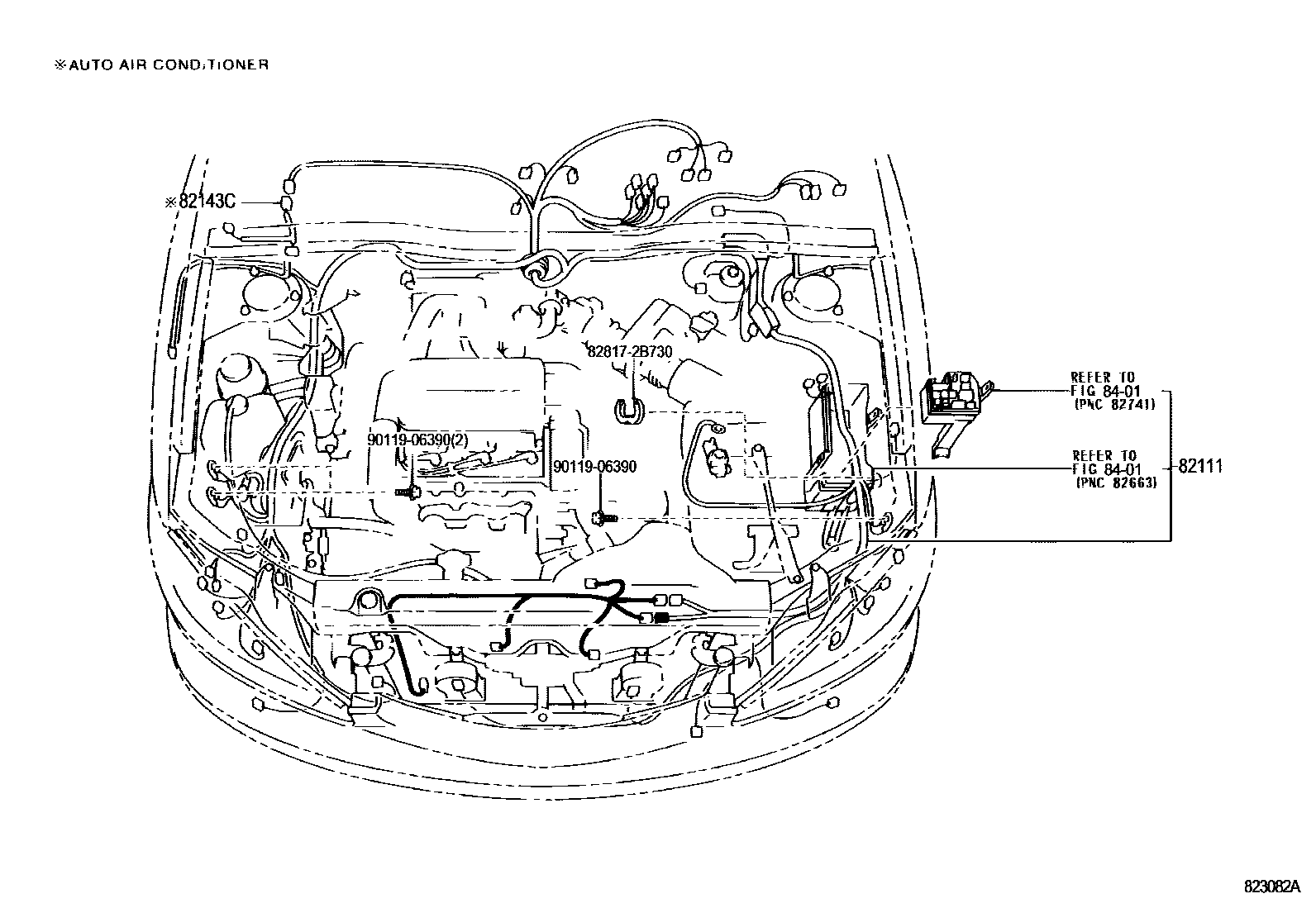

| 82111 | Engine room main wiring harness | 82111-YC470 · 82111-YC480 · 82111-YC490 · 82111-YC500 · 82111-YC600 · 82111-YC610 · 82111-YC620 · 82111-YC630 · 82111-YC640 · 82111-YC650 · 82111-YC660 · 82111-YC670 · 82111-YC680 · 82111-YC690 · 82111-YC700 · 82111-YC710 · 82111-YC720 · 82111-YC730 · 82111-YC740 · 82111-YC750 · 82111-YC760 · 82111-YC770 · 82111-YC780 · 82111-YC790 · 82111-YC800 · 82111-YC810 · 82111-YC820 · 82111-YC830 · 82111-YC850 · 82111-YC860 · 82111-YC870 · 82111-YC880 · 82111-YC890 · 82111-YCA00 · 82111-YCA10 · 82111-YCA20 · 82111-YCA30 · 82111-YCA40 · 82111-YCA50 · 82111-YCA60 · 82111-YCA70 · 82111-YCA80 · 82111-YCA90 · 82111-YCB00 · 82111-YCB10 · 82111-YCB20 · 82111-YCB30 · 82111-YCB40 · 82111-YCB50 · 82111-YCB60 · 82111-YCB70 |

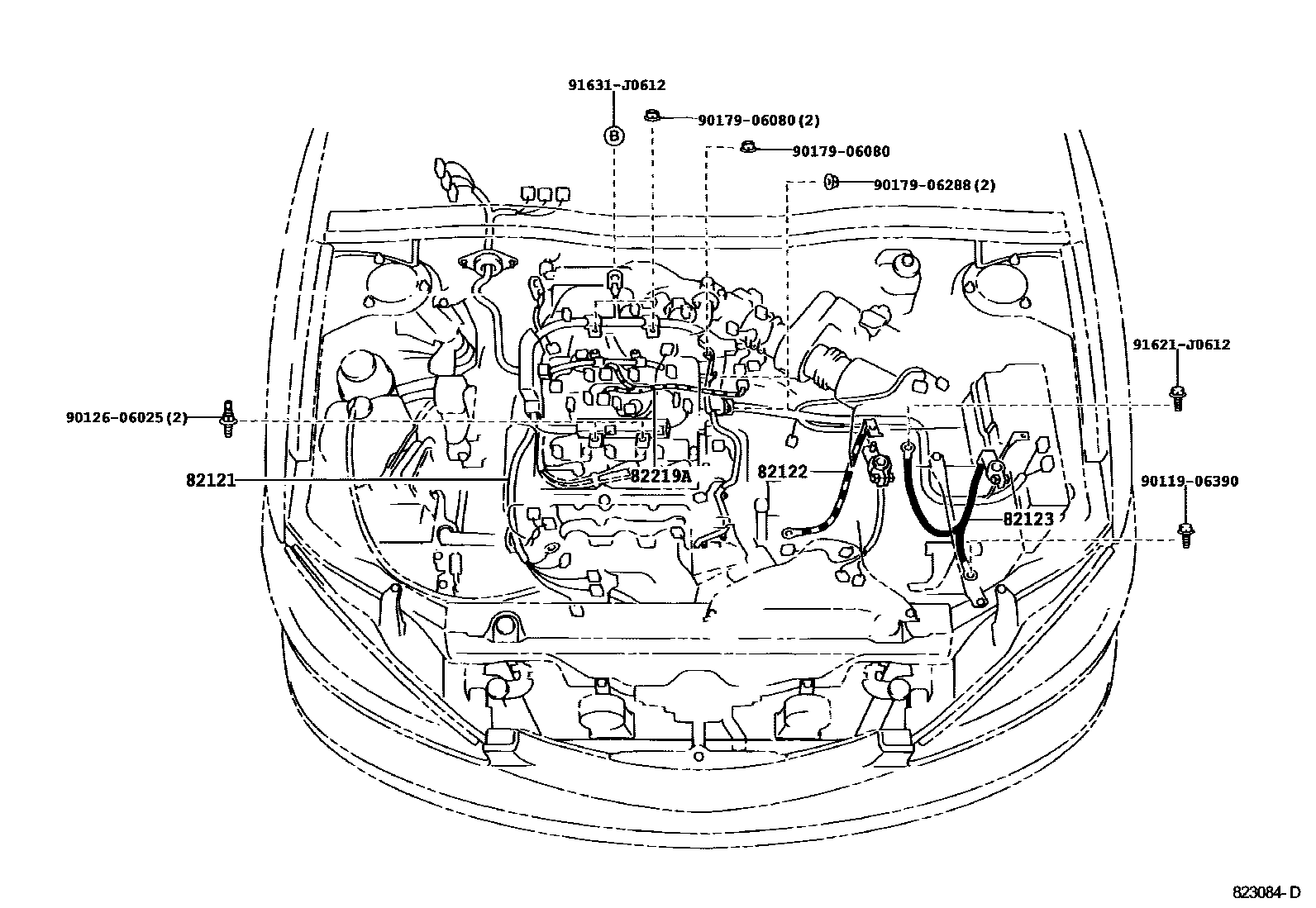

| 82121 | Engine wiring harness | 82121-33B90 · 82121-3Y080 · 82121-3Y090 · 82121-3Y100 · 82121-3Y110 · 82121-YC270 · 82121-YC280 · 82121-YC320 · 82121-YC330 · 82121-YC331 · 82121-YC340 · 82121-YC350 · 82121-YC351 |
| 82122 | Engine No. 2 wiring harness | 82122-YC020 · 82122-YC030 · 82122-YC040 · 82122-YC050 |
| 82123 | Engine No. 3 wiring harness | 82123-YC030 · 82123-YC040 |

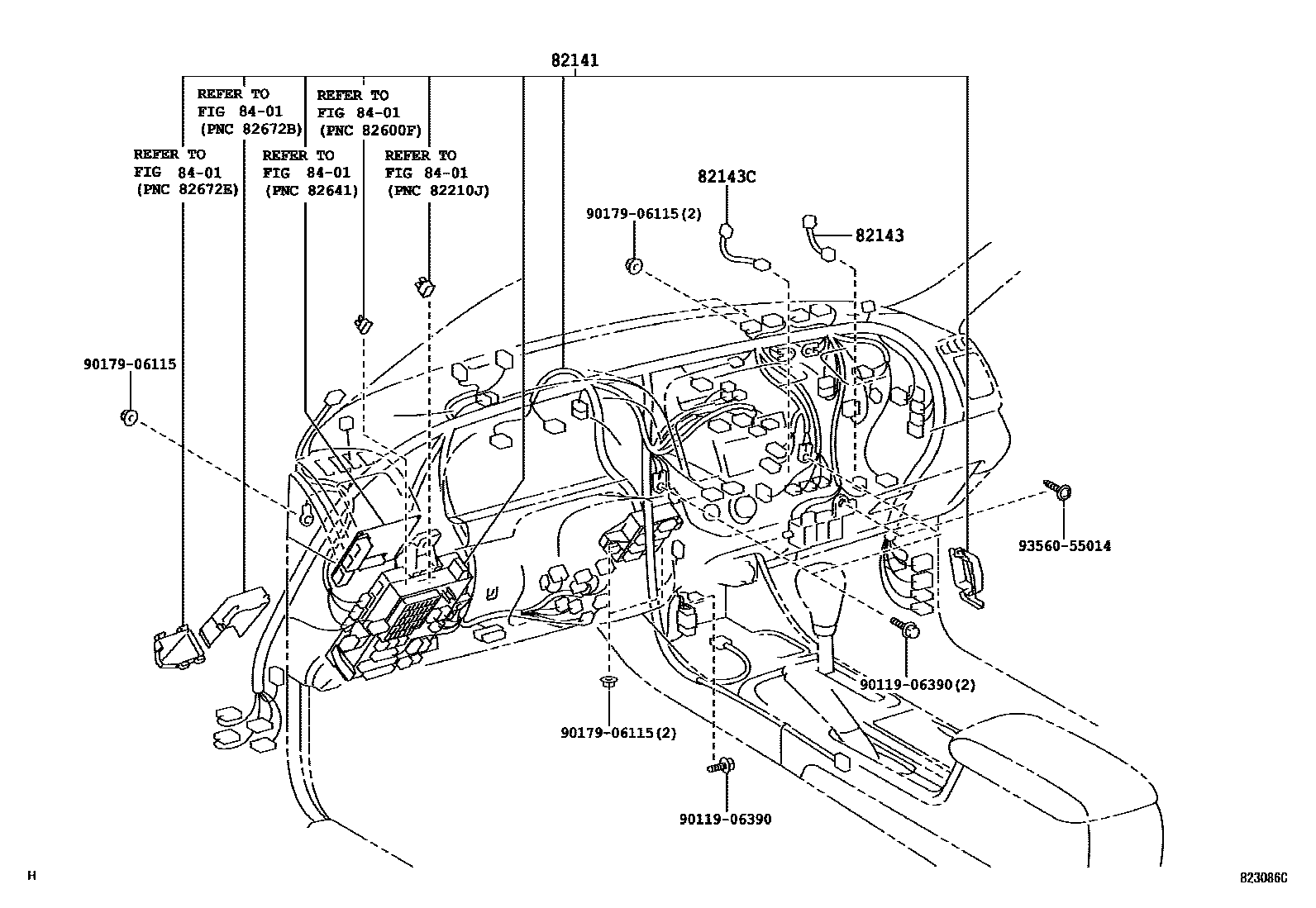

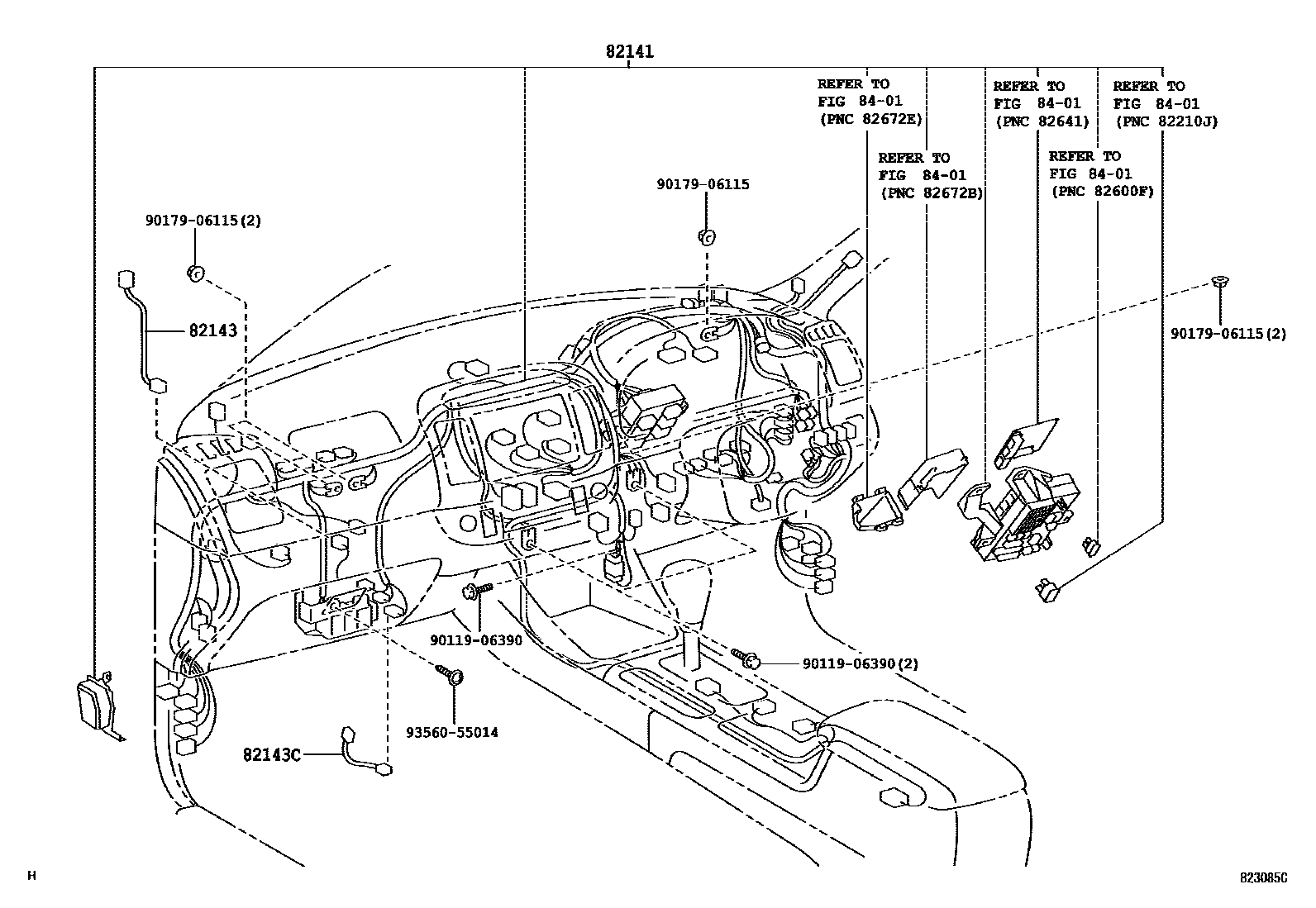

| 82141 | Dashboard wiring harness | 82141-YC280 · 82141-YC330 · 82141-YC360 · 82141-YC370 · 82141-YC400 · 82141-YC410 · 82141-YC420 · 82141-YC430 · 82141-YC440 · 82141-YC450 · 82141-YC460 · 82141-YC470 · 82141-YC480 · 82141-YC490 · 82141-YC500 · 82141-YC510 · 82141-YC520 · 82141-YC530 · 82141-YC540 · 82141-YC550 · 82141-YC560 · 82141-YC570 · 82141-YC580 · 82141-YC590 · 82141-YC600 · 82141-YC610 · 82141-YC620 · 82141-YC630 · 82141-YC640 · 82141-YC650 · 82141-YC660 · 82141-YC670 · 82141-YC671 · 82141-YC680 · 82141-YC681 · 82141-YC690 · 82141-YC691 · 82141-YC700 · 82141-YC701 · 82141-YC710 · 82141-YC711 · 82141-YC720 · 82141-YC721 · 82141-YC730 · 82141-YC731 · 82141-YC740 · 82141-YC741 · 82141-YC750 · 82141-YC751 · 82141-YC760 · 82141-YC761 · 82141-YC770 · 82141-YC771 · 82141-YC780 · 82141-YC781 · 82141-YC790 · 82141-YC791 · 82141-YC800 · 82141-YC801 · 82141-YC810 · 82141-YC811 · 82141-YC820 · 82141-YC821 · 82141-YC830 · 82141-YC840 · 82141-YC850 · 82141-YC860 · 82141-YC870 · 82141-YC880 · 82141-YC890 · 82141-YCA00 · 82141-YCA10 · 82141-YCA21 · 82141-YCA30 · 82141-YCA40 · 82141-YCA50 · 82141-YCA60 · 82141-YCA70 · 82141-YCA80 · 82141-YCA90 · 82141-YCB00 · 82141-YCB10 · 82141-YCB20 · 82141-YCB30 · 82141-YCB40 · 82141-YCB50 · 82141-YCB60 · 82141-YCB70 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-YC040 · 82143-YC050 |
| 82143C | Instrument panel wiring harness No. 3 | 82143-YC030 |
| 82151 | Right front door wiring harness | 82151-YC160 · 82151-YC170 · 82151-YC180 · 82151-YC190 |
| 82152 | Left front door wiring harness | 82152-YC160 · 82152-YC161 · 82152-YC170 · 82152-YC180 |
| 82153 | Rear door wiring harness No. 1 | 82153-YC090 · 82153-YC100 |
| 82154 | Rear door wiring harness No. 2 | 82153-YC090 · 82153-YC100 |

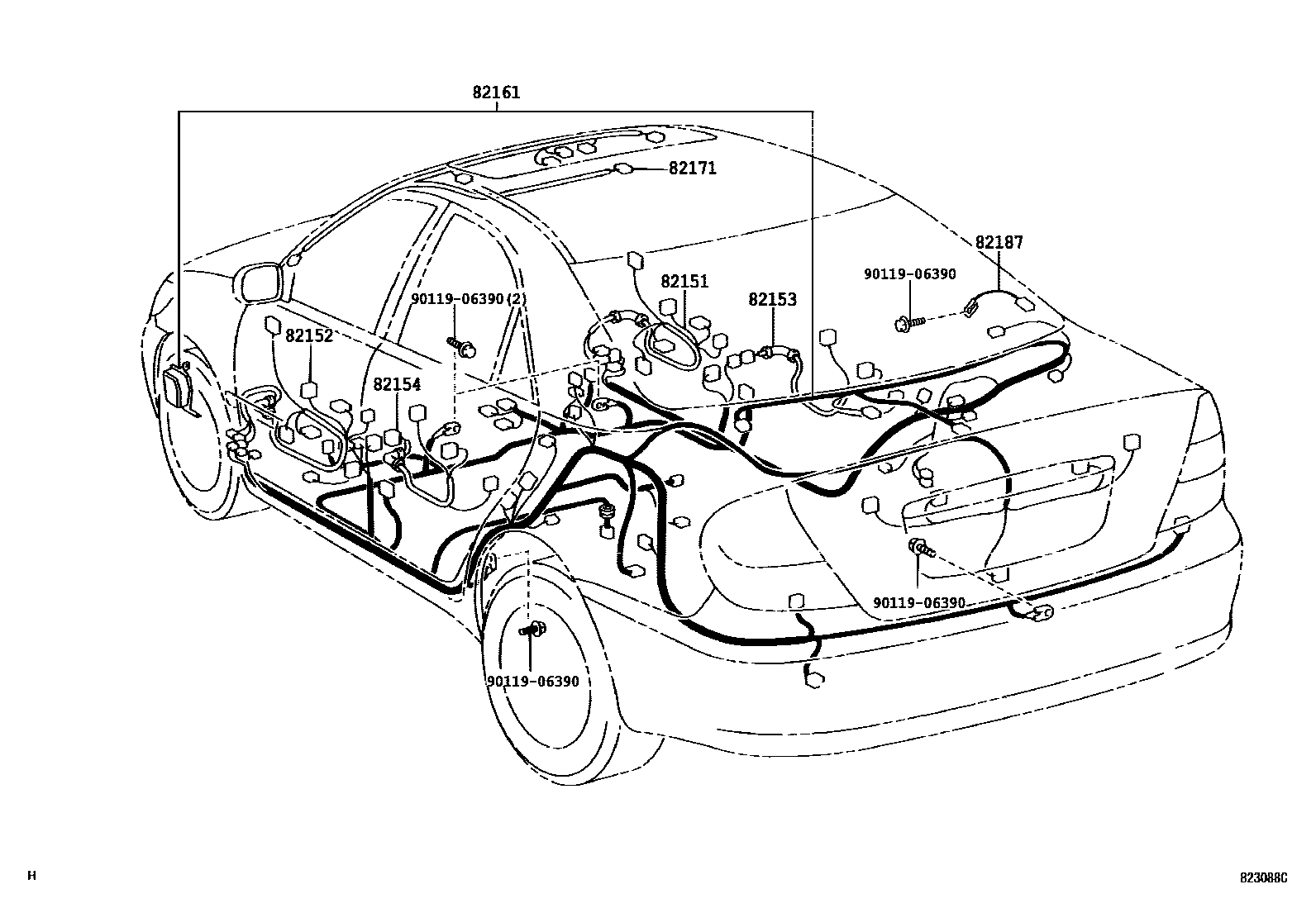

| 82161 | floor wiring harness | 82161-YC640 · 82161-YC641 · 82161-YC650 · 82161-YC651 · 82161-YC660 · 82161-YC661 · 82161-YC670 · 82161-YC710 · 82161-YC720 · 82161-YC730 · 82161-YC740 · 82161-YC750 · 82161-YC760 · 82161-YC770 · 82161-YC780 · 82161-YC790 · 82161-YC800 · 82161-YC810 · 82161-YC820 · 82161-YC830 · 82161-YC840 · 82161-YC850 · 82161-YC860 · 82161-YC870 · 82161-YC880 · 82161-YC890 · 82161-YCA00 · 82161-YCA10 · 82161-YCA20 · 82161-YCA30 · 82161-YCA40 · 82161-YCA50 · 82161-YCA60 · 82161-YCA70 |

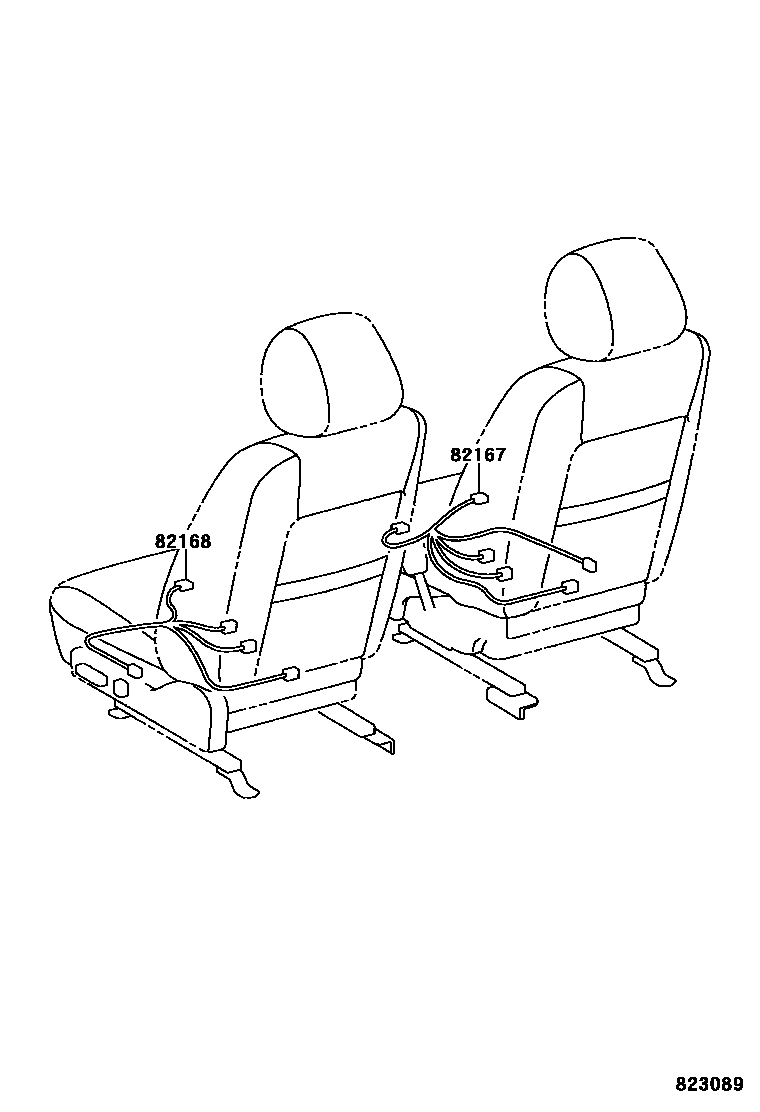

| 82167 | Seat No. 1 wiring harness | 82167-YC010 |
| 82168 | Seat No. 2 wiring harness | 82168-YC010 |
| 82171 | Roof No. 1 wiring harness | 82171-YC900 · 82171-YC901 · 82171-YC902 · 82171-YC903 · 82171-YC904 · 82171-YC905 · 82171-YC906 |
| 82172 | Roof No. 2 wiring harness | 82171-YC911 |
| 82187 | Rear window wiring harness No. 2 | 82187-YC030 |
| 82219A | sensor harness | 82219-07010 · 82219-33030 |
