Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota CAMRY EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 2 images and 7 PNC and OE references.

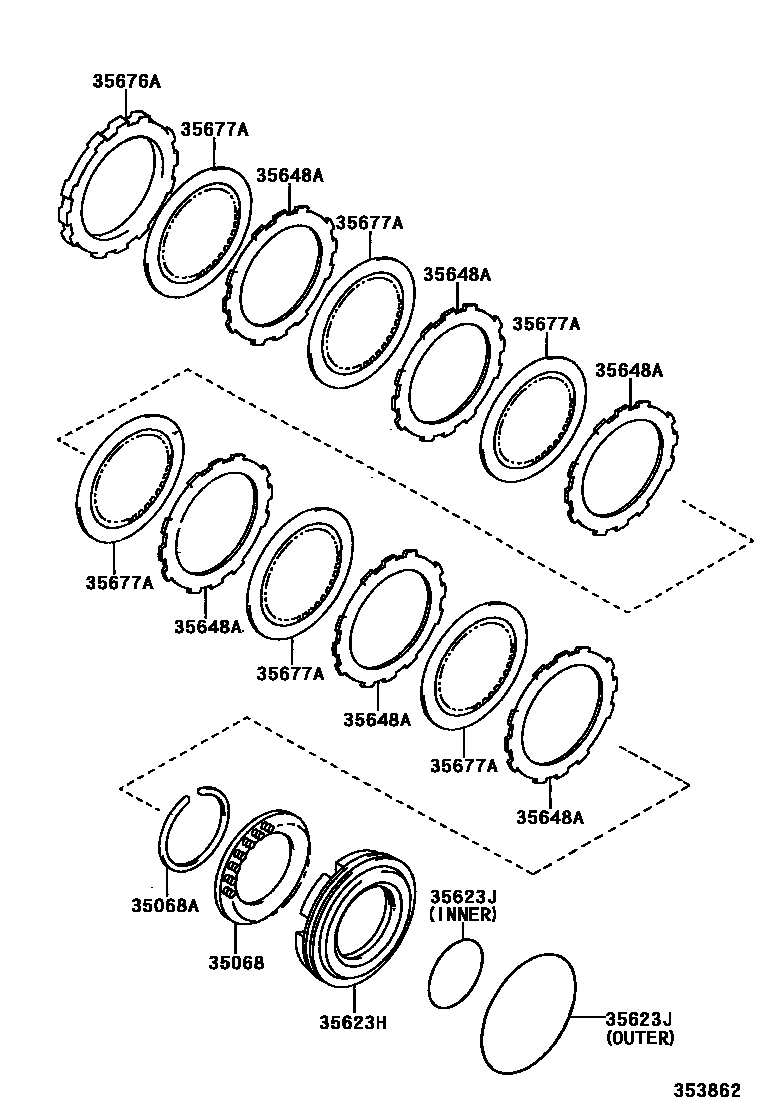

Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) EPC diagram — 353862
3号制动器、一档和倒档制动器(ATM) — 353862 (200208 – 999999)

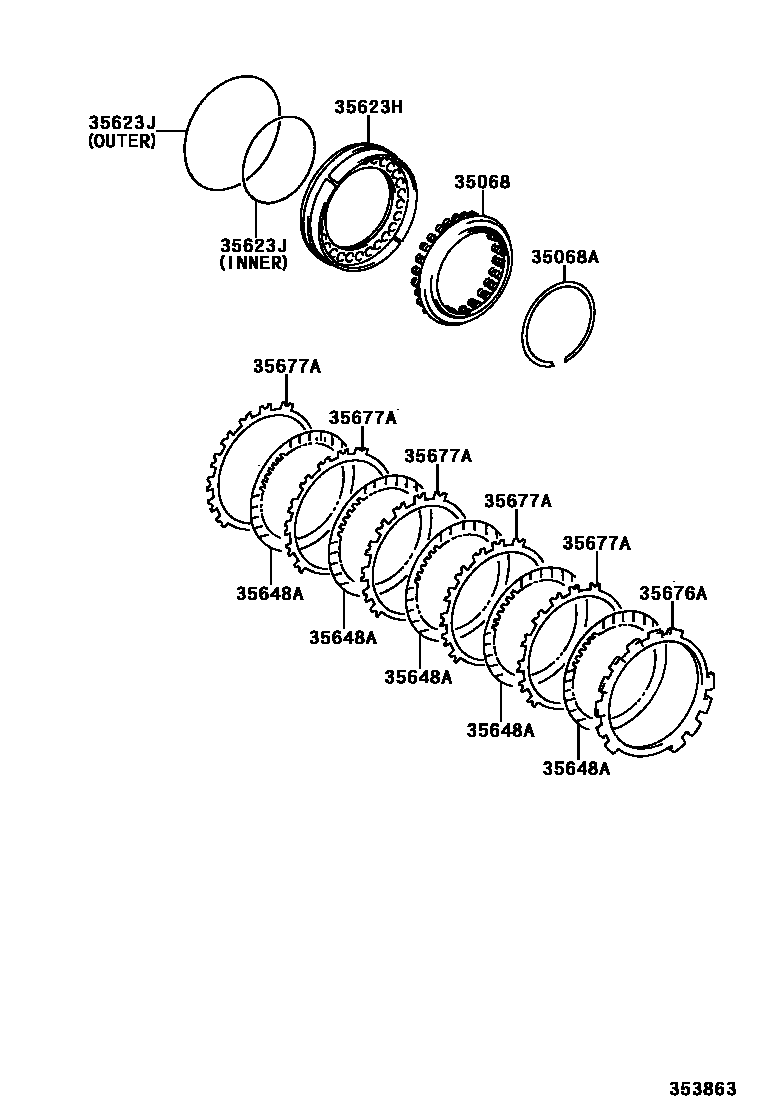

Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) EPC diagram — 353863
3号制动器、一档和倒档制动器(ATM) — 353863 (200208 – 999999)

PNC and OE references

PNCPart nameOE numbers
35068First and reverse brake return spring sub-assembly35068-21010 · 35068-33010
35068AShaft snap ring (for first and reverse brake return spring)90520-86004 · 90520-99035
35623HFirst and reverse brake piston35623-33010 · 35623-48010
35623JO-ring (for first and reverse brakes)90301-90001 · 90301-99078 · 90301-99096 · 90301-99098
35648AClutch disc (for first and reverse brakes)35648-33020 · 35692-21010 · 35692-21011
35676ABrake flange (for first and reverse brakes)35676-33010 · 35678-21010 · 35678-21020 · 35678-21030 · 35678-21040 · 35678-21050 · 35678-21060 · 35678-21070 · 35678-21080
35677AClutch disc (for first and reverse brake)35677-33040 · 35682-21010
