Toyota CAMRY 仪表 — Figure 8301
Toyota CAMRY EPC diagram 8301, 仪表, with 3 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82149C | Instrument mirror wiring harness | 82149-33010 |

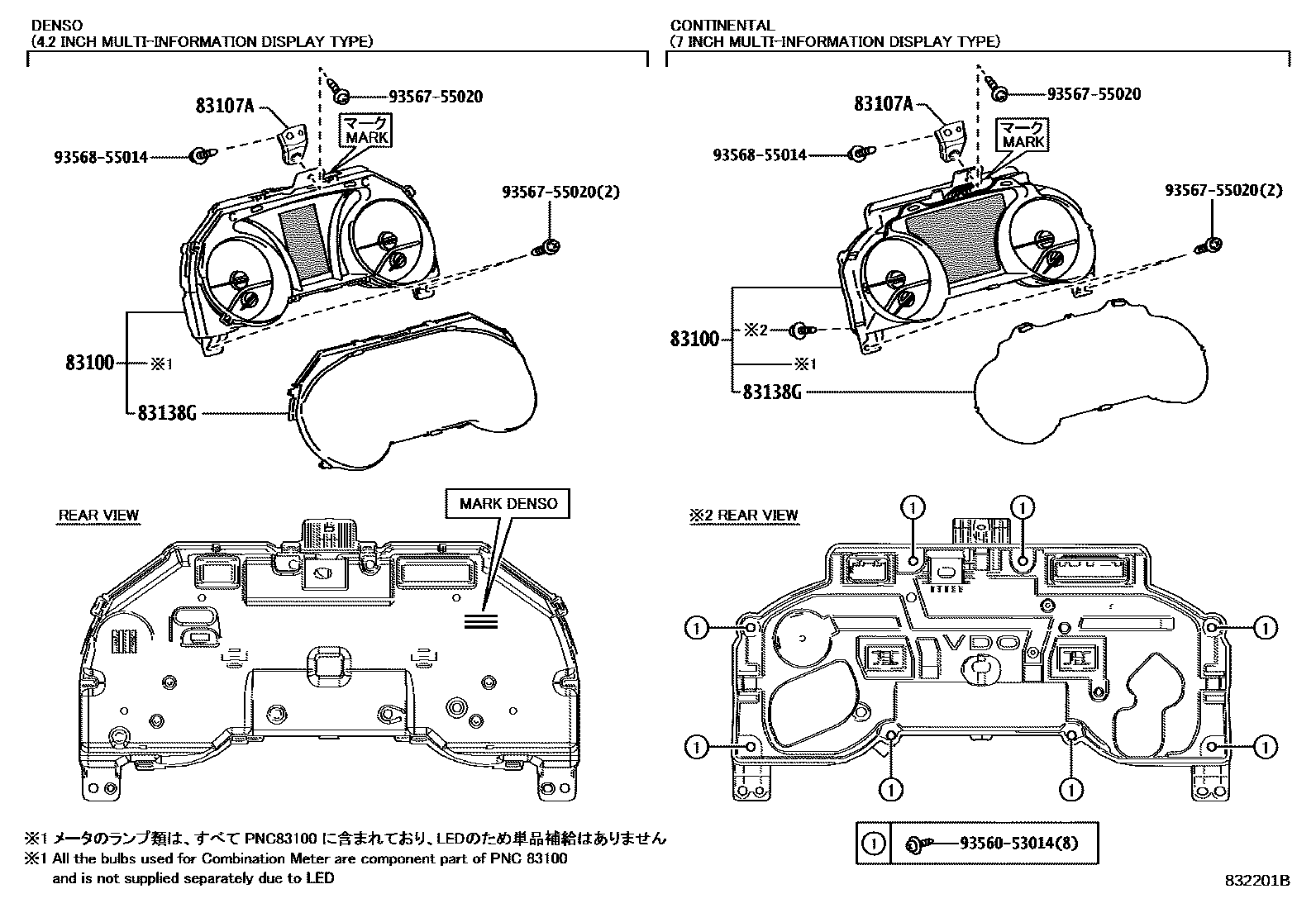

| 83100 | Combined instrument assembly | 83800-33Q30 · 83800-33Q31 · 83800-33Q32 · 83800-33Q33 · 83800-33Q70 · 83800-33Q71 · 83800-33Q72 · 83800-33Q73 · 83800-33Q82 · 83800-33Q83 · 83800-33Q84 · 83800-33Q85 · 83800-33R00 · 83800-33R01 · 83800-33R02 · 83800-33R40 · 83800-33R41 · 83800-33R42 · 83800-33R43 · 83800-33R44 · 83800-33R45 · 83800-33R46 · 83800-33R47 · 83800-33R90 · 83800-33R91 · 83800-33R92 · 83800-33R93 · 83800-33S20 · 83800-33S21 · 83800-33S30 · 83800-33S31 · 83800-33S40 · 83800-33S41 · 83800-33S50 · 83800-33S51 · 83800-33S52 · 83800-33S53 · 83800-33S54 · 83800-33S55 · 83800-33S60 · 83800-33S61 · 83800-33X30 · 83800-33X31 · 83800-33X32 · 83800-33X33 · 83800-33X40 · 83800-33X41 · 83800-33X50 · 83800-33X51 · 83800-33X52 · 83800-33X53 · 83800-33X54 · 83800-33X55 · 83800-33X60 · 83800-33X61 · 83800-33X62 · 83800-33X63 · 83800-33X64 · 83800-33X65 · 83800-33X70 · 83800-33X71 · 83800-33X72 · 83800-33Y10 · 83800-33Y11 · 83800-33Y12 · 83800-33Y13 · 83800-33Y14 |
| 83107A | No. 1 instrument bracket sub-assembly | 83107-33010 |
| 83107B | No. 2 instrument bracket sub-assembly | 83107-33020 · 83107-33030 |

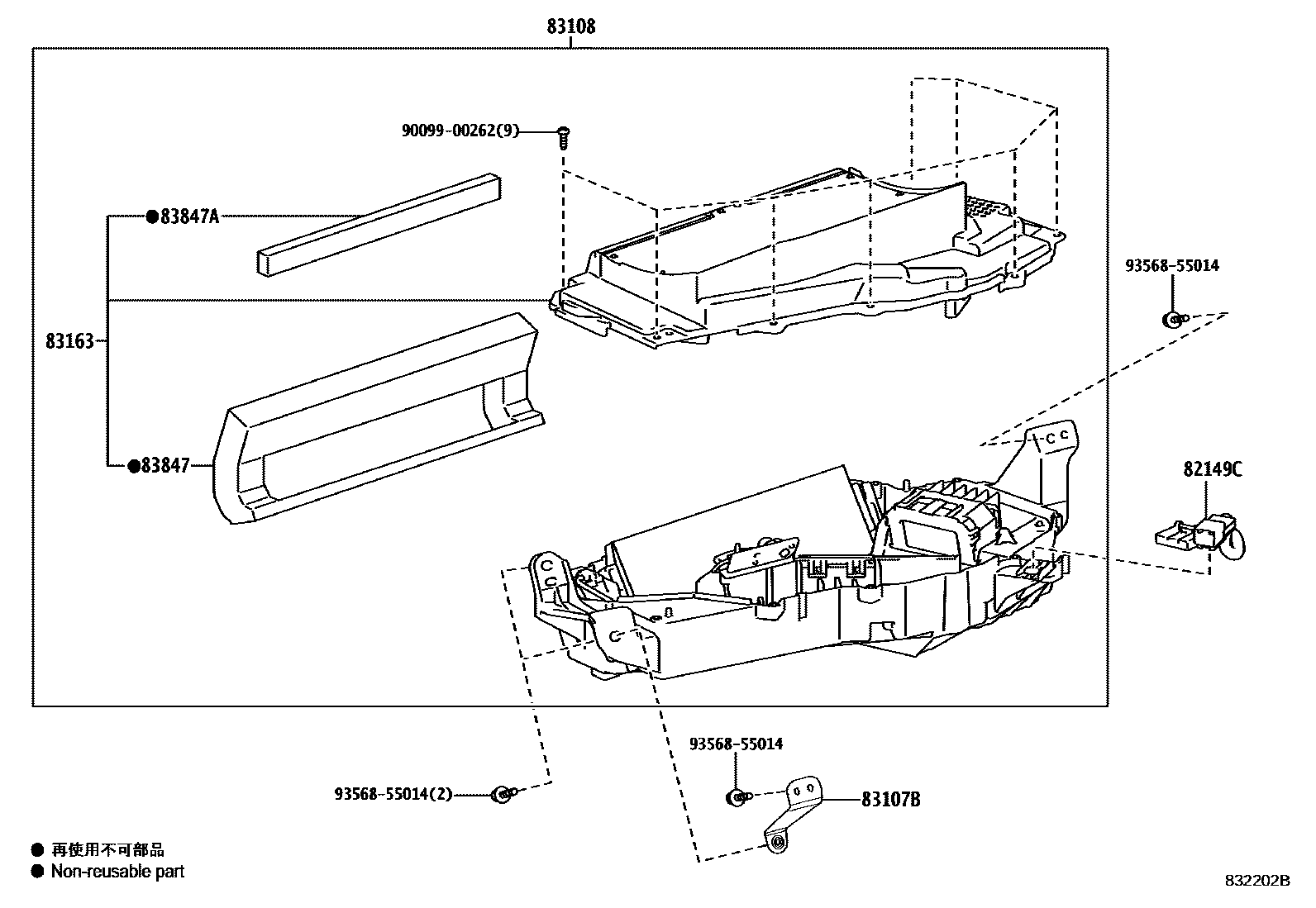

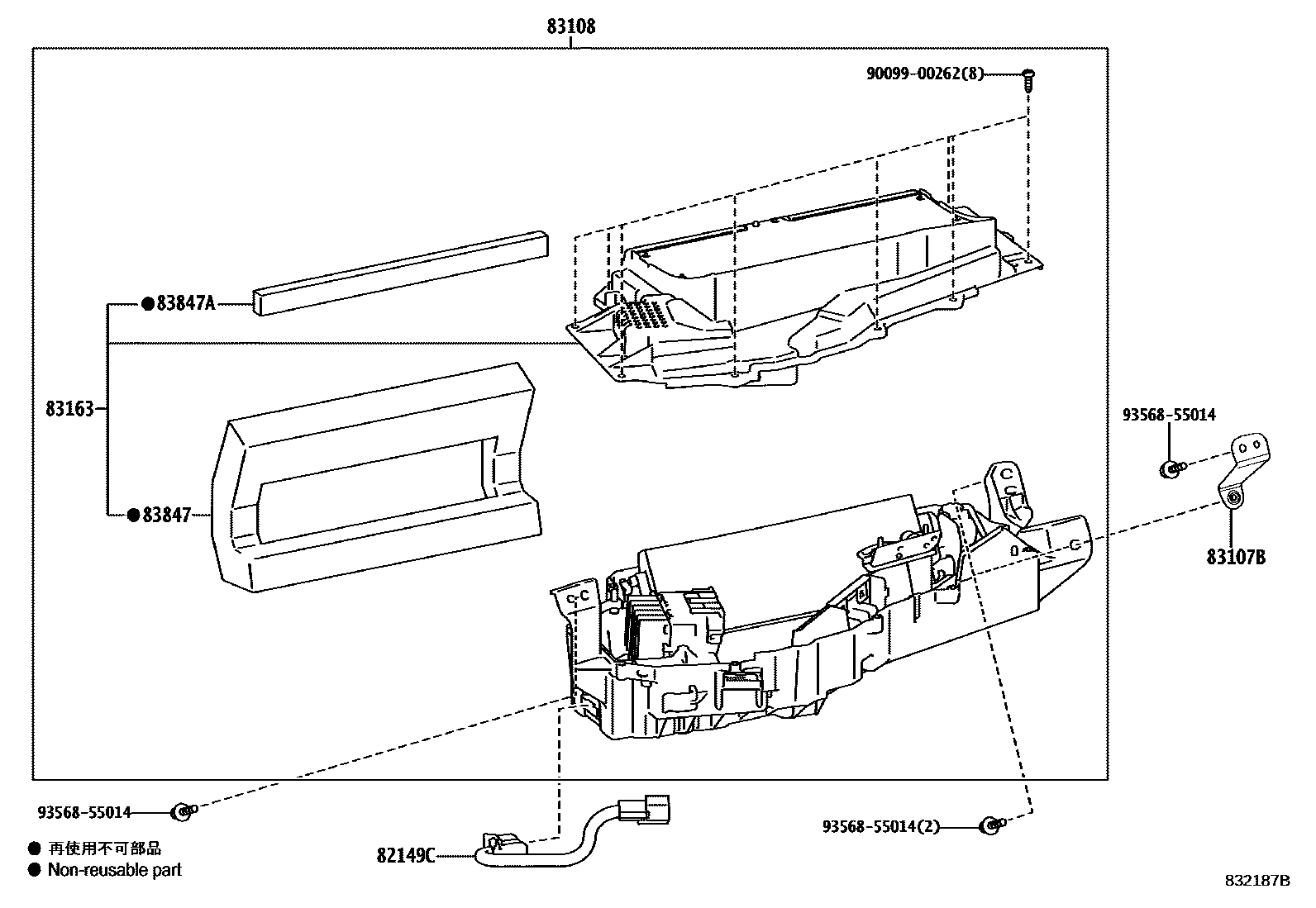

| 83108 | Instrument rearview mirror sub-assembly | 83108-33030 · 83108-33031 · 83108-33032 · 83108-33040 · 83108-33041 · 83108-33042 |
| 83138G | Instrument cluster glass | 83852-33Q10 · 83852-33S80 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-33030 · 83163-33032 · 83163-33040 · 83163-33042 |
| 83847 | No. 1 combination speedometer cushion | 83847-33030 |
| 83847A | Combination speedometer cushion | 83847-33040 |
