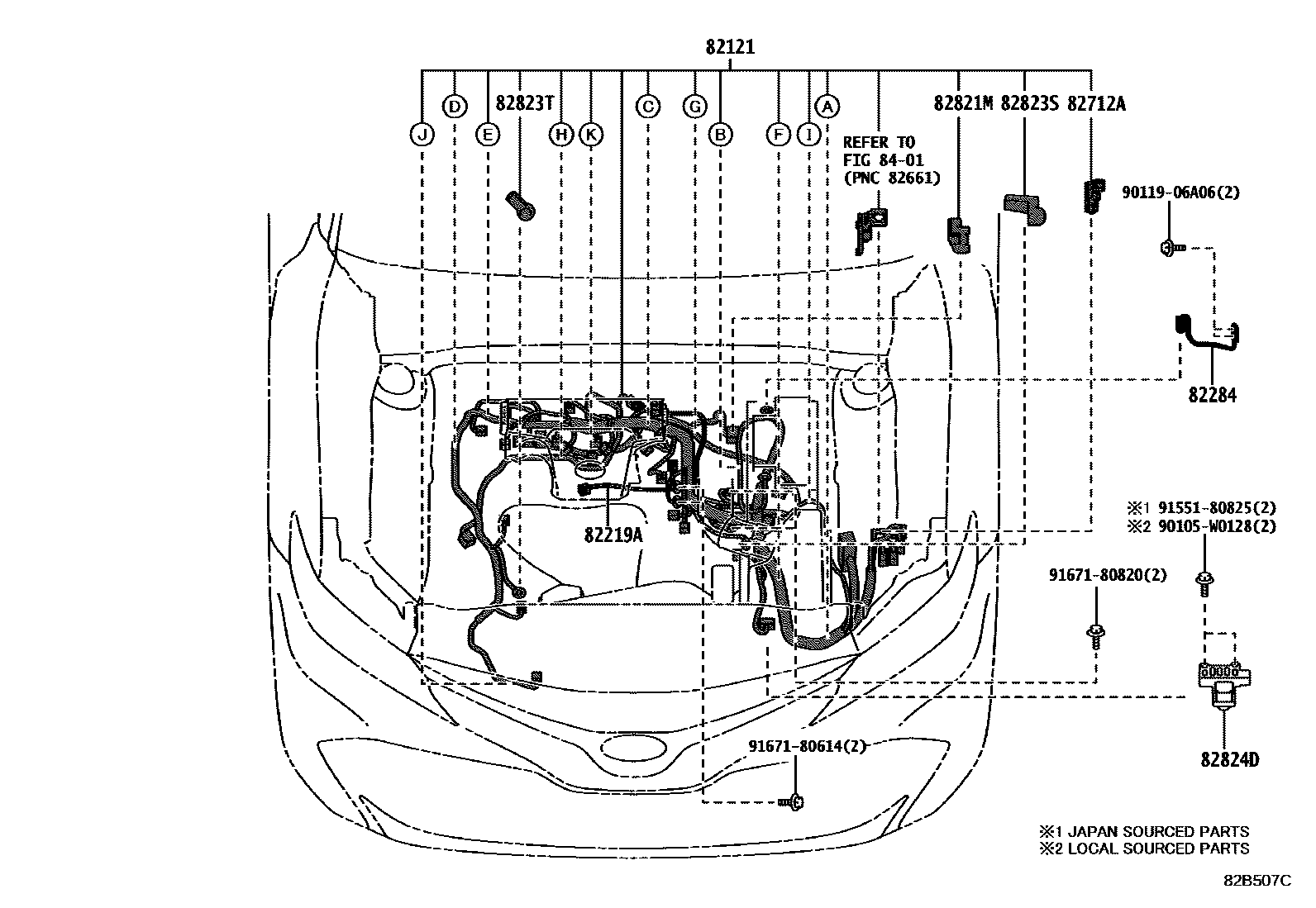

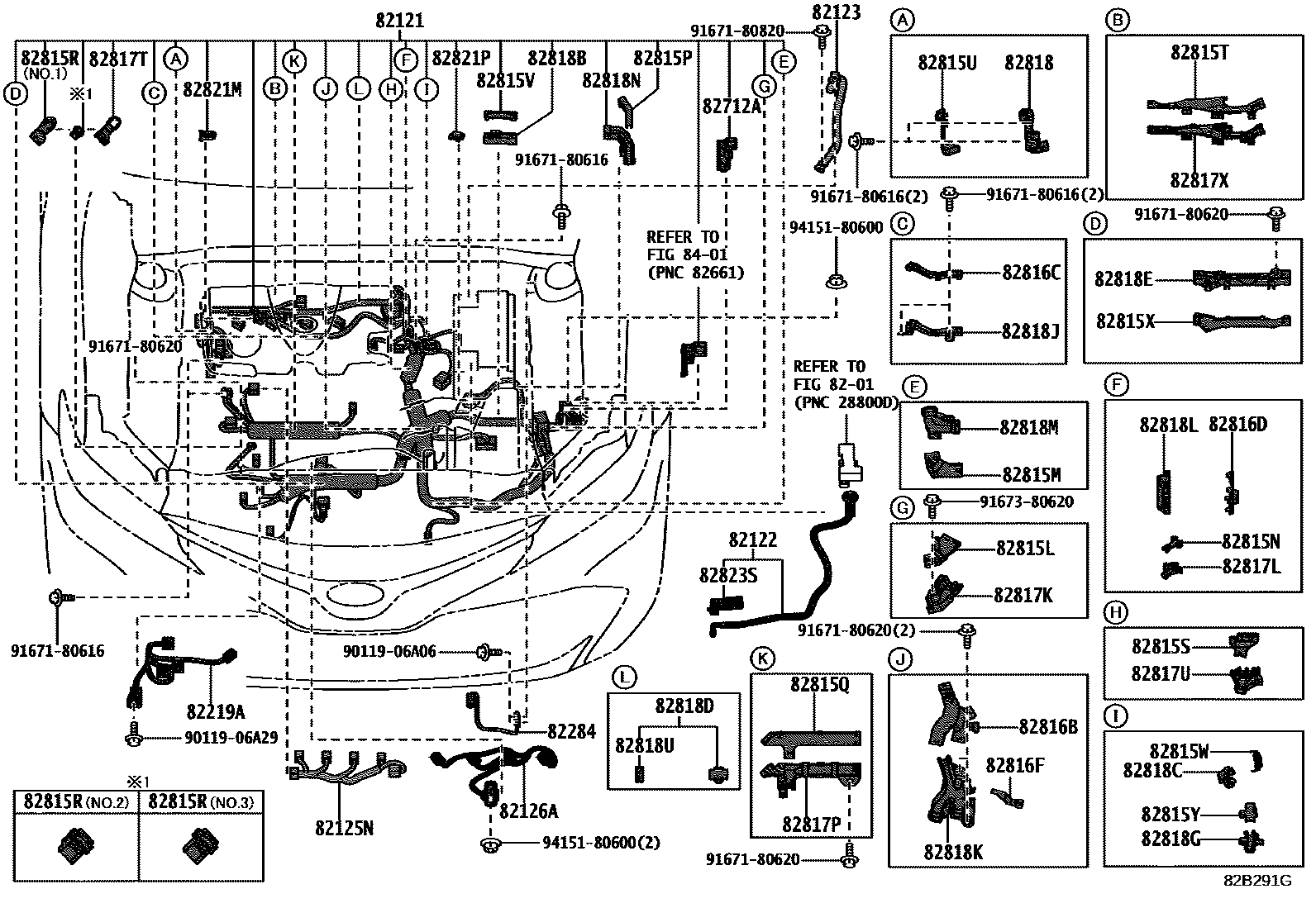

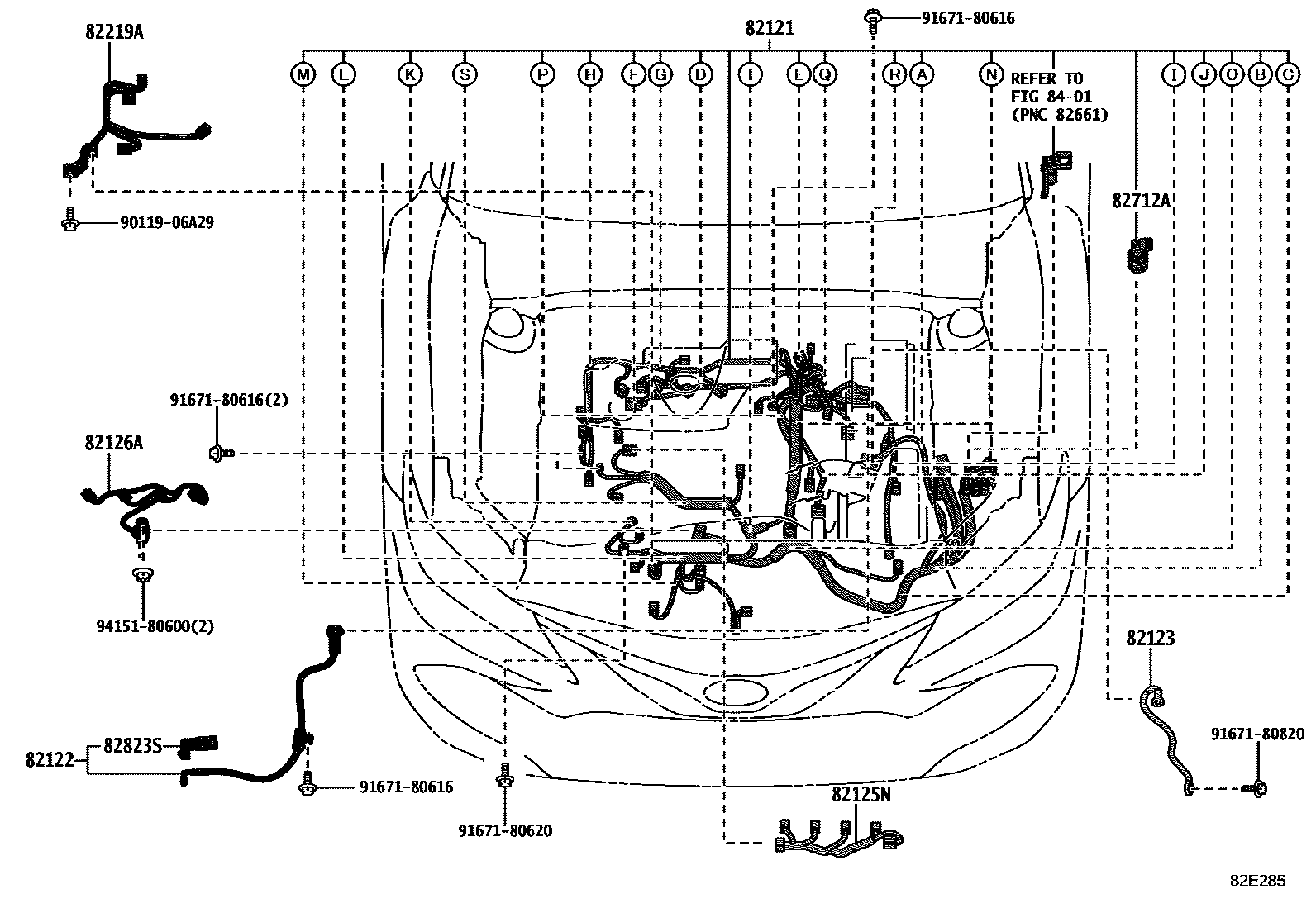

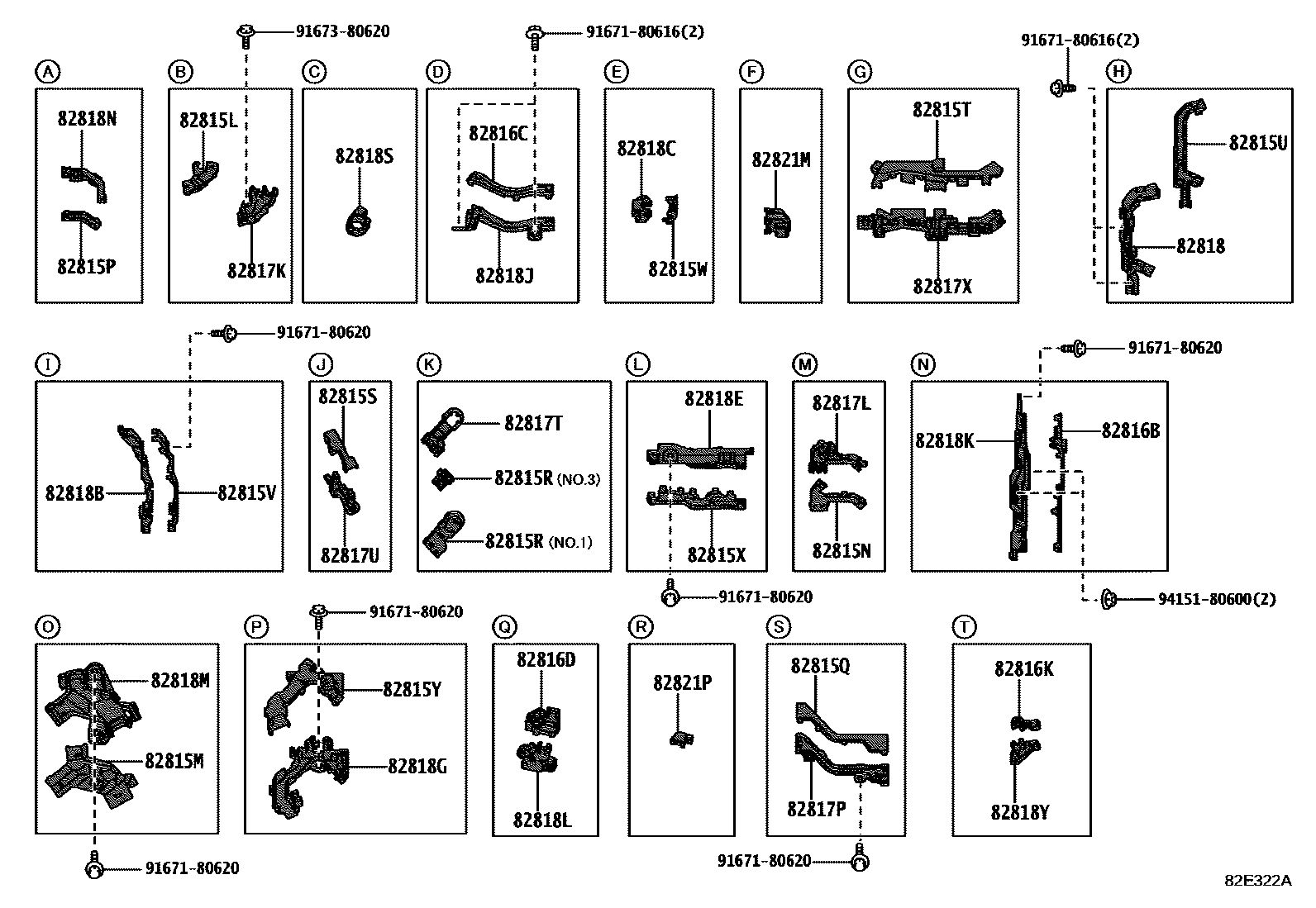

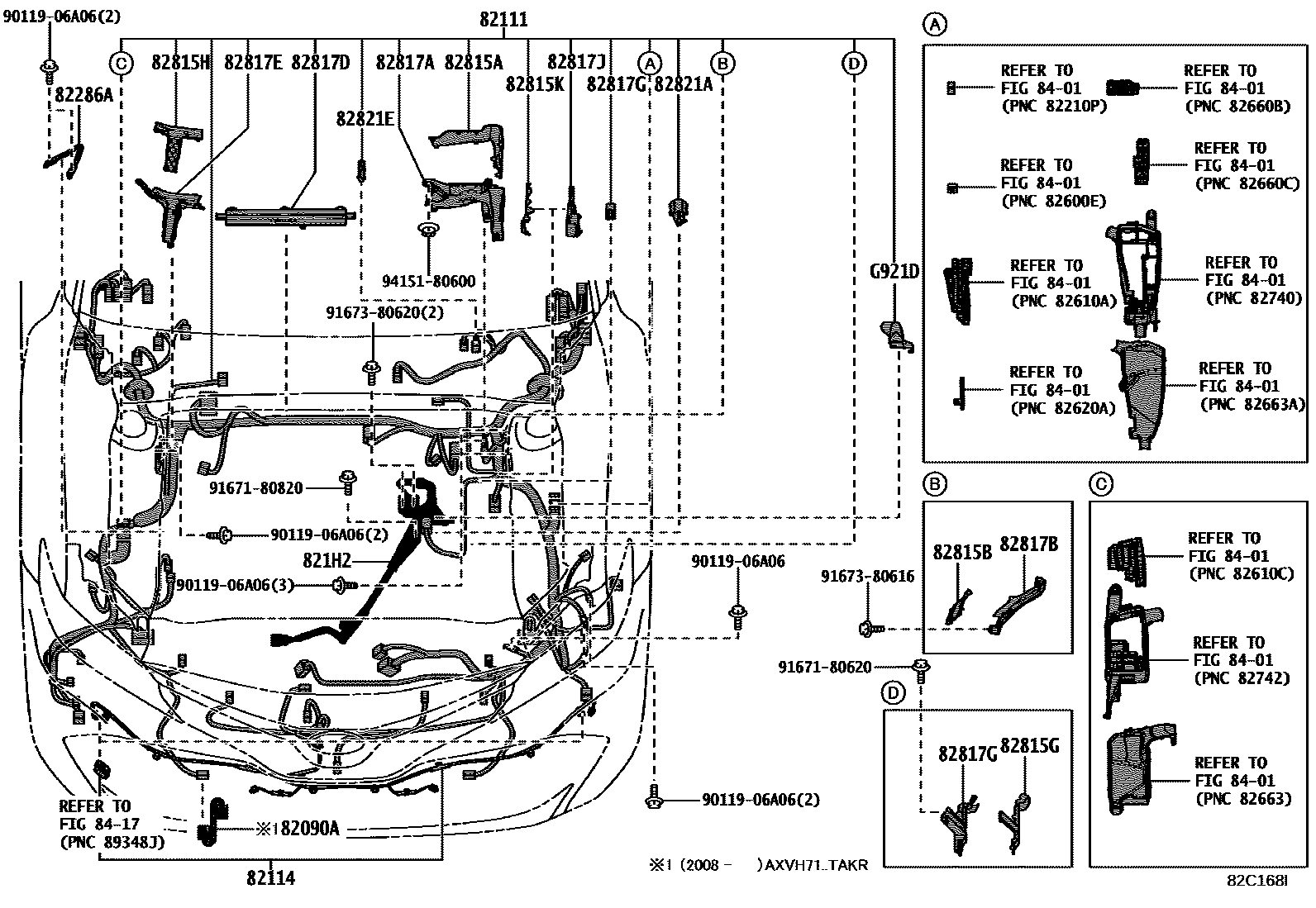

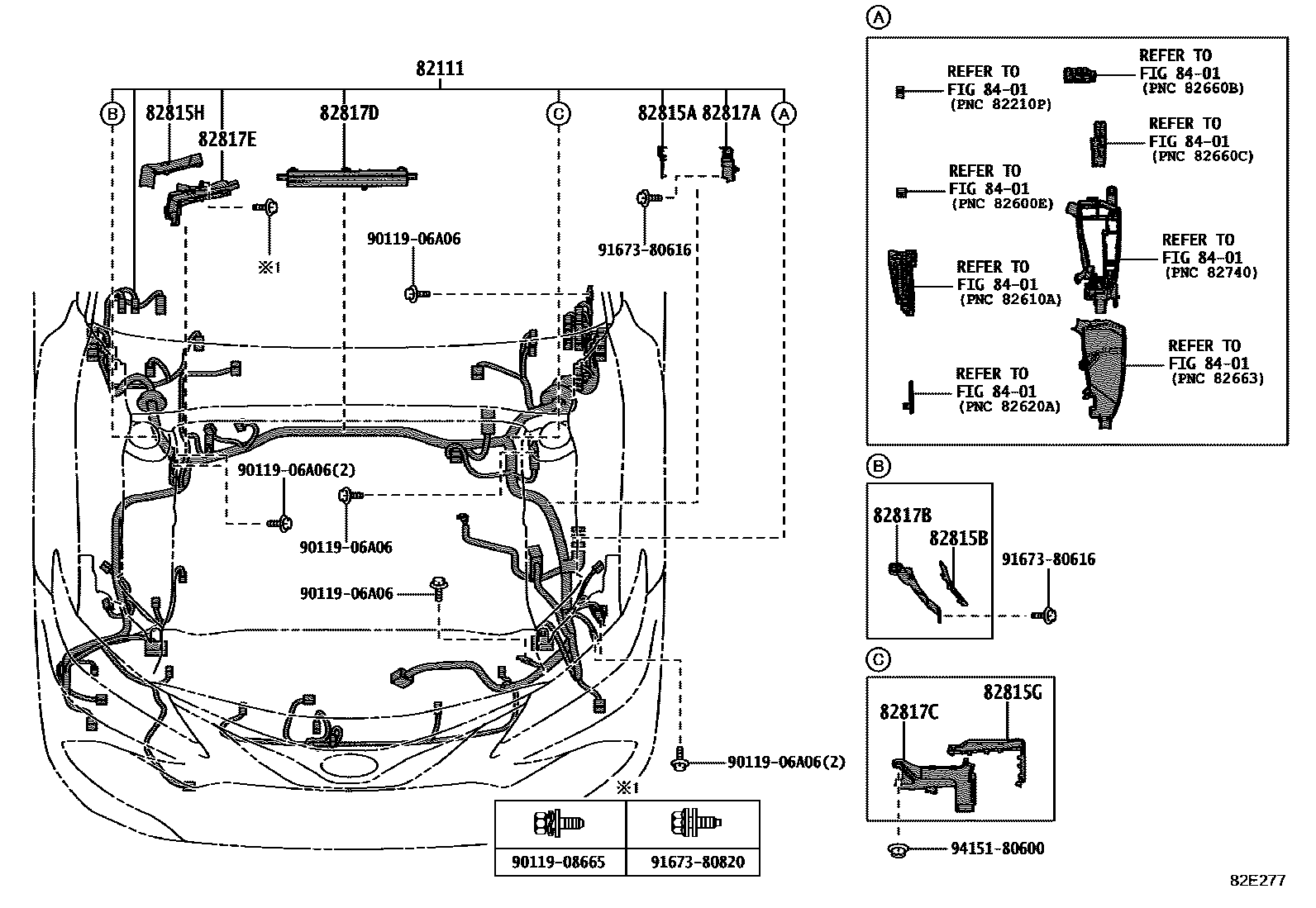

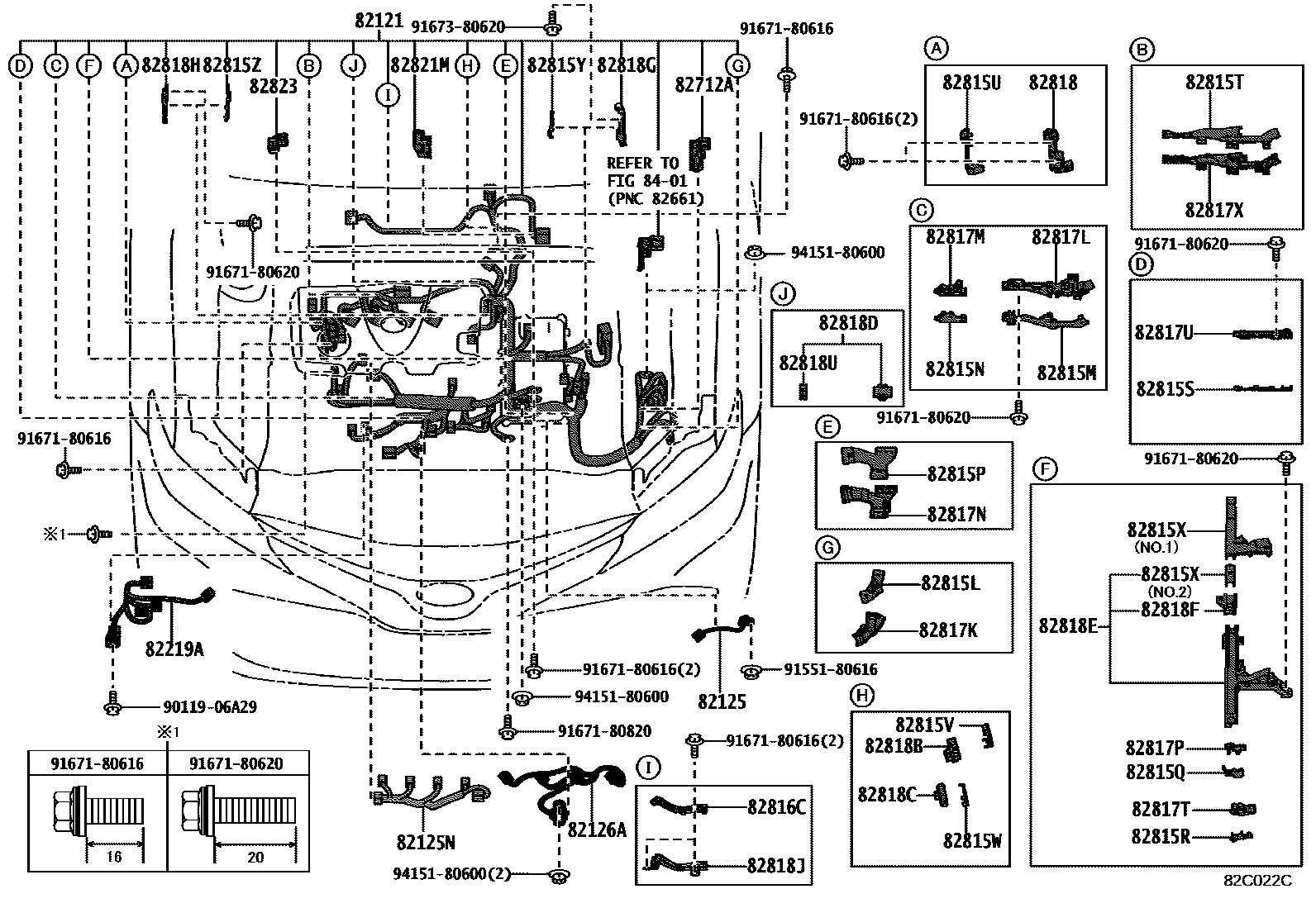

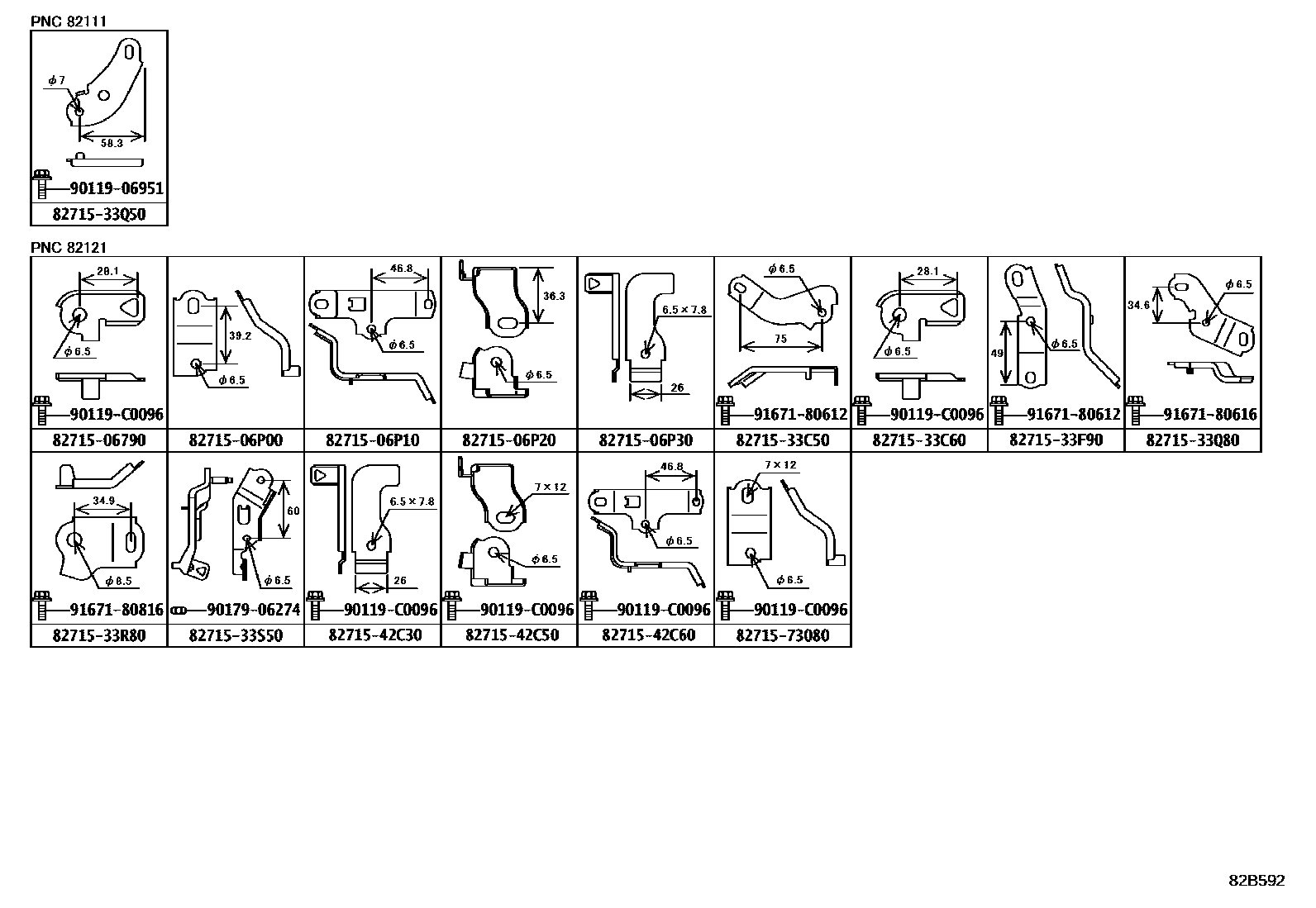

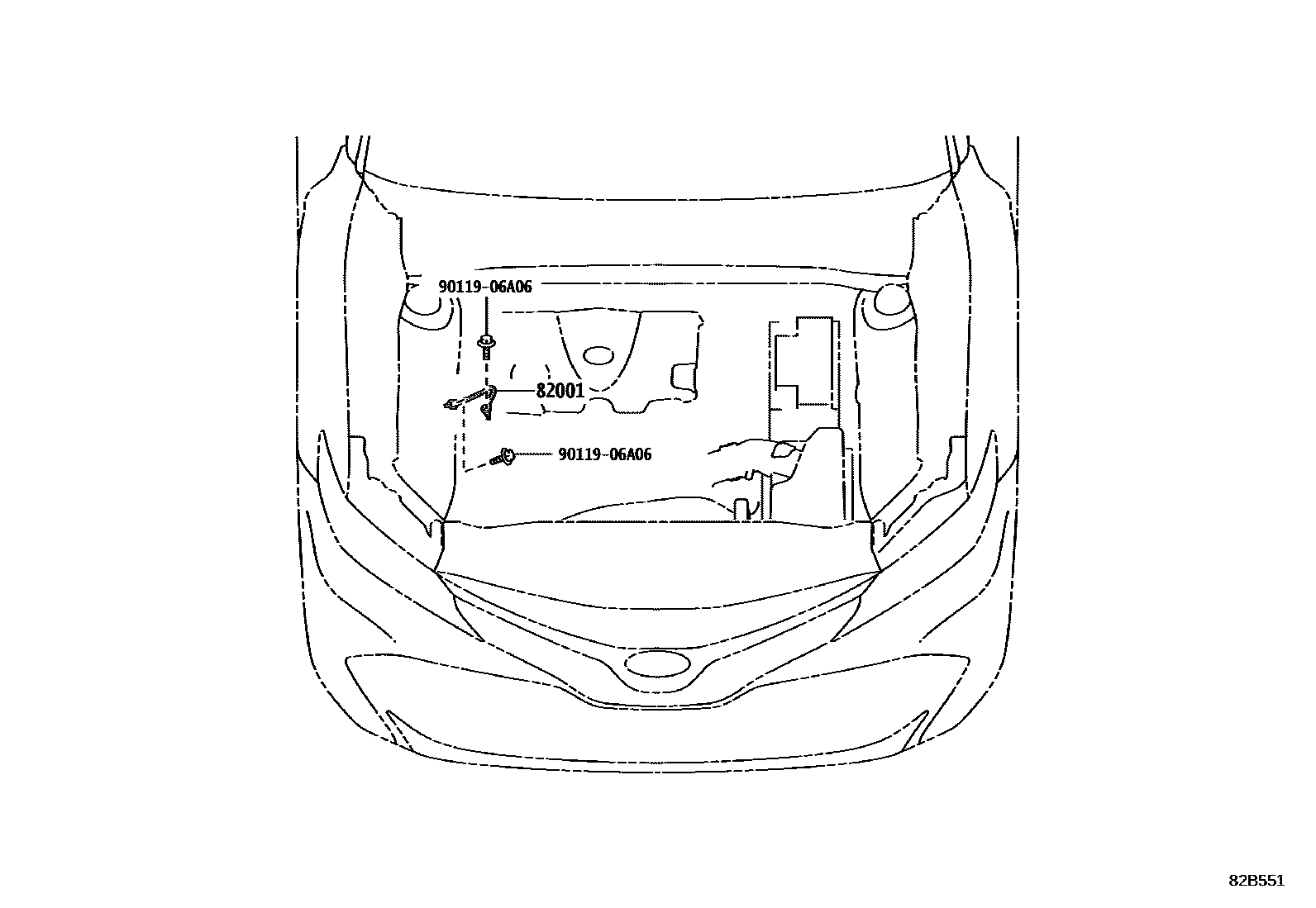

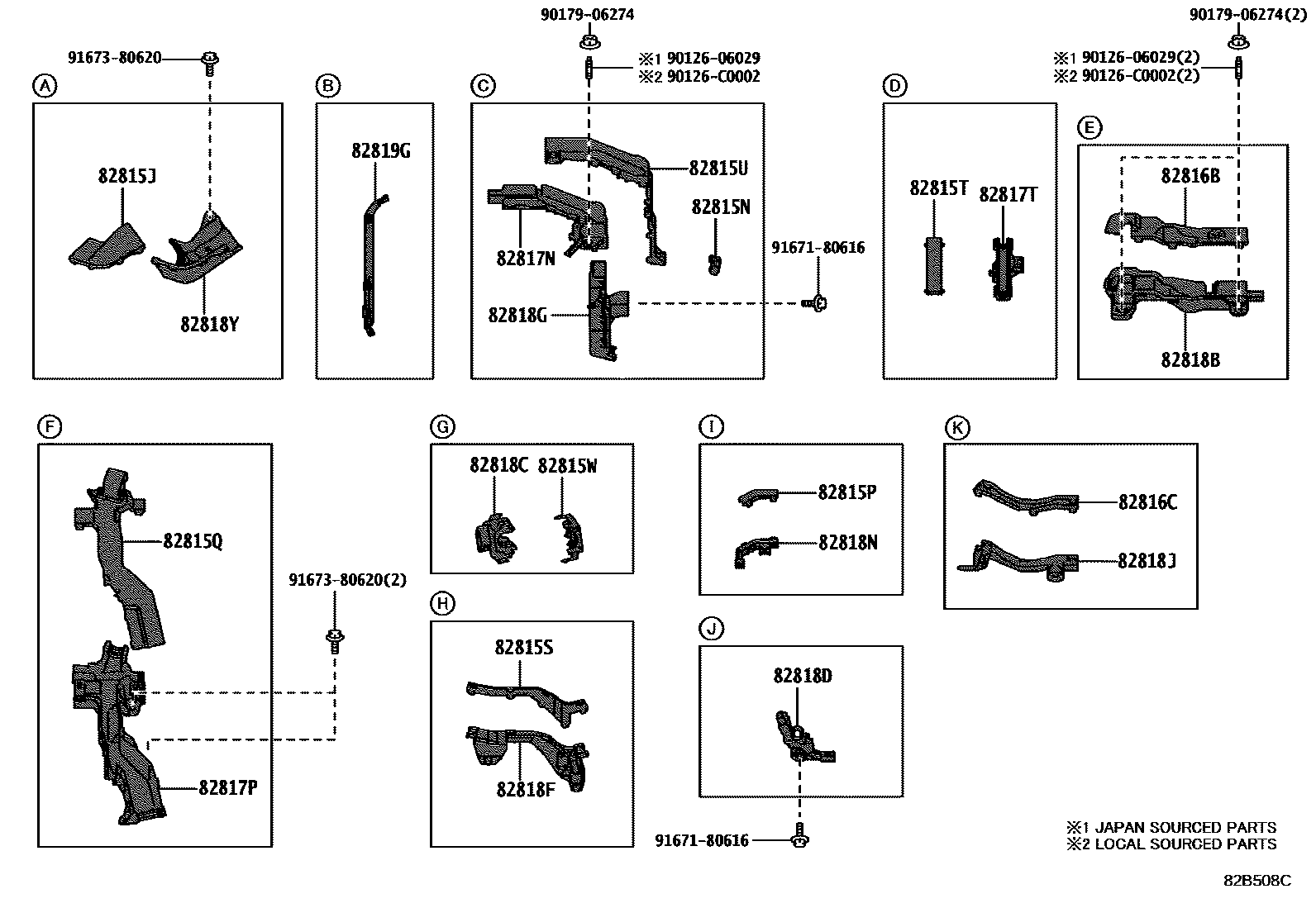

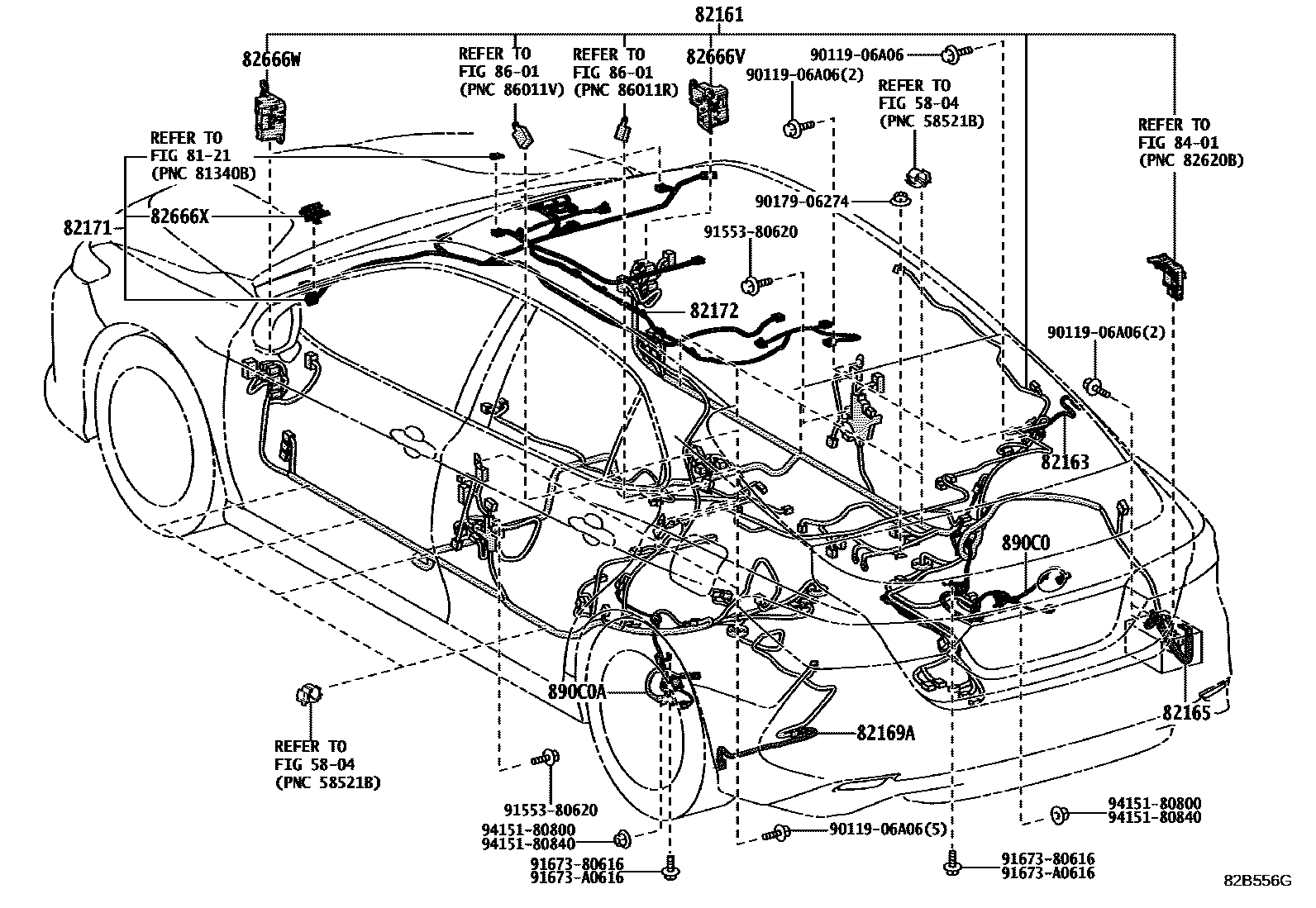

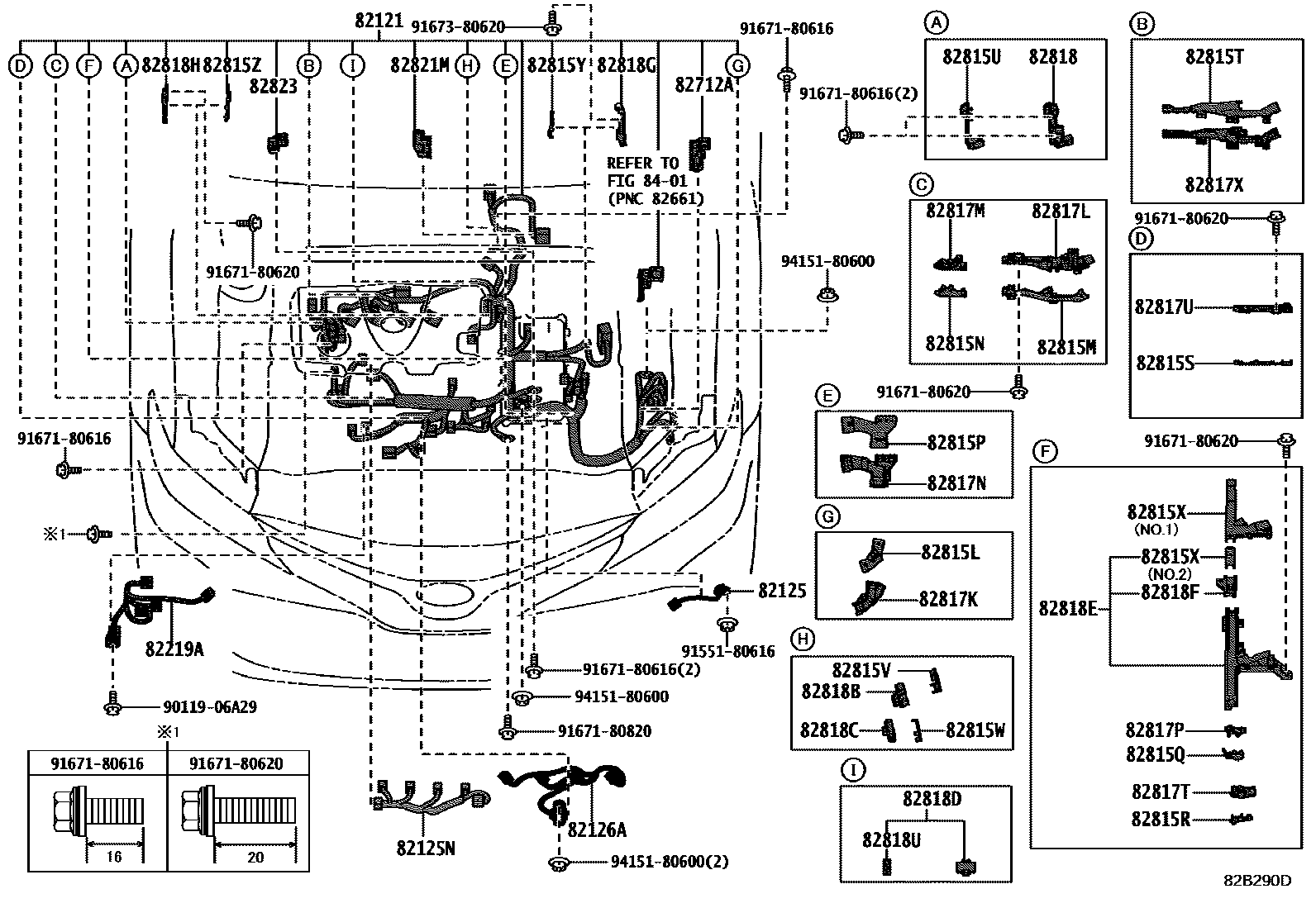

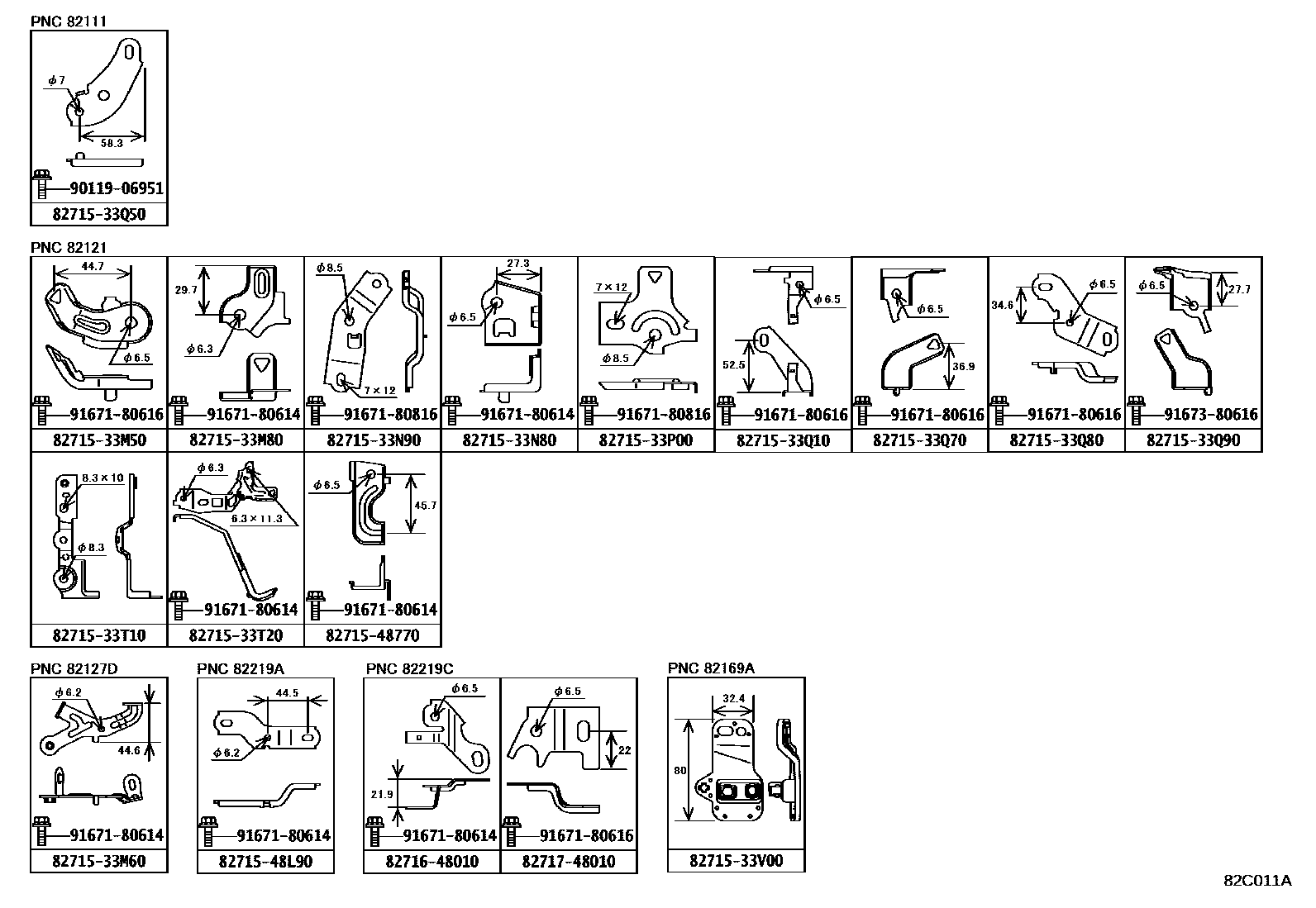

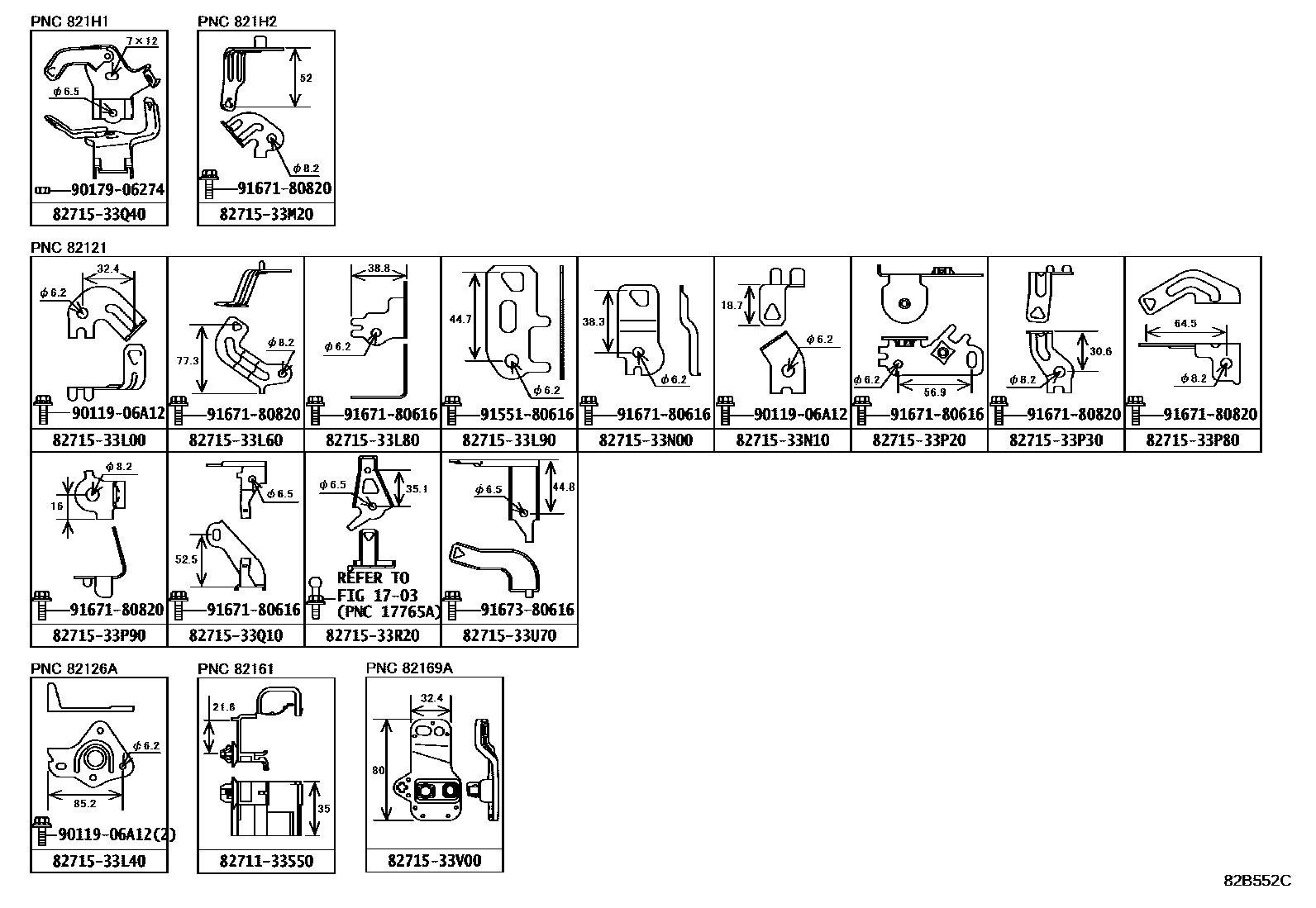

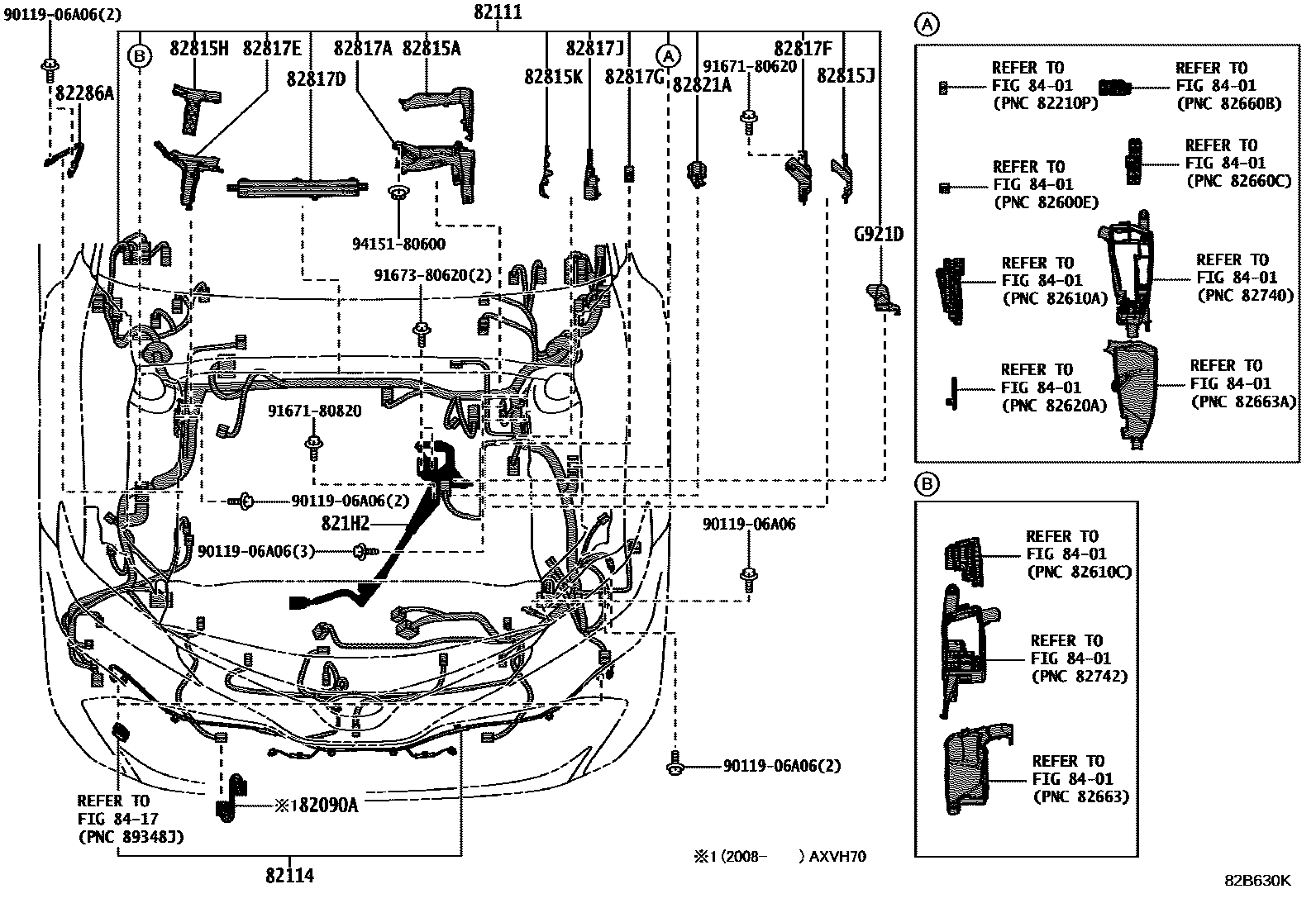

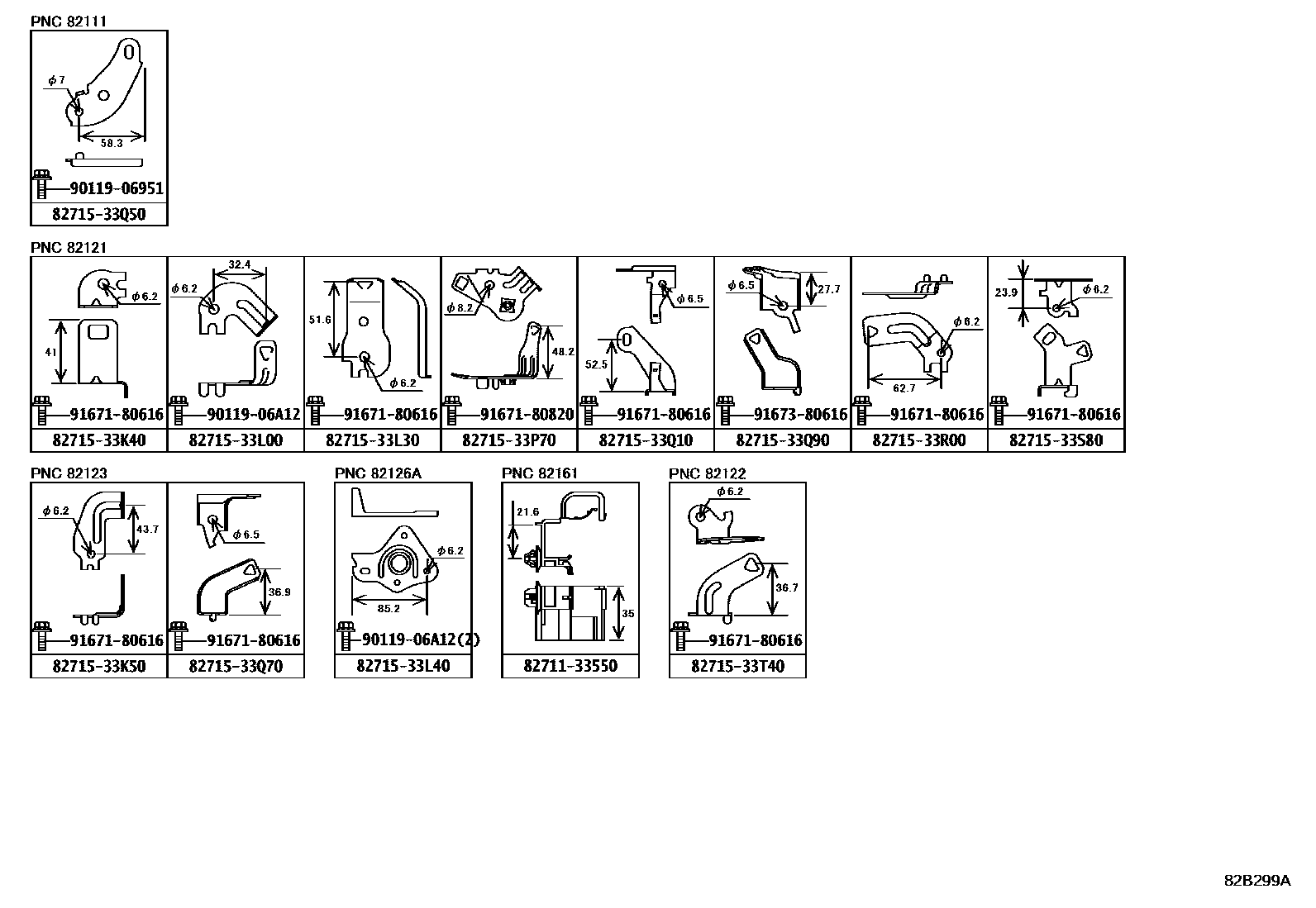

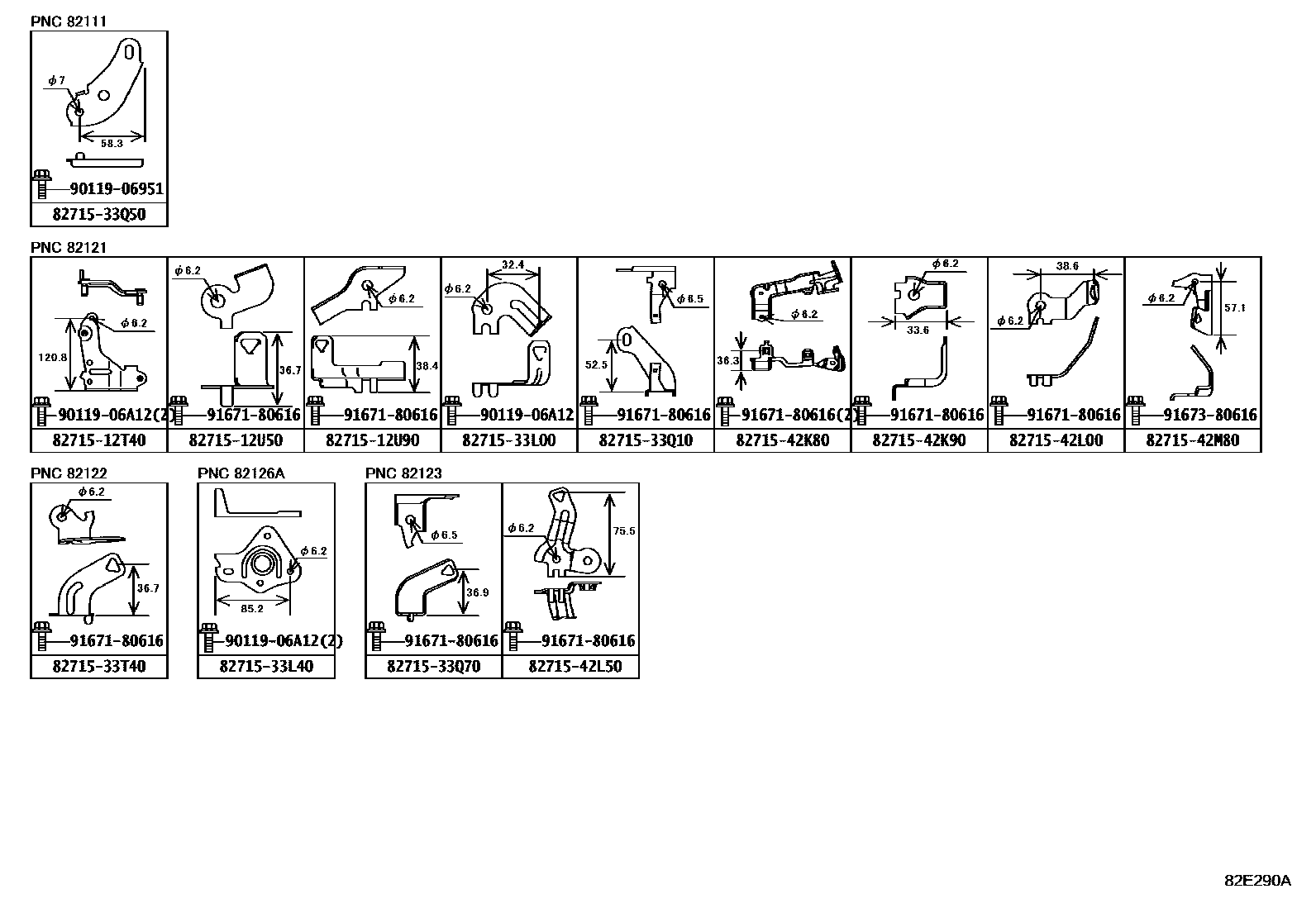

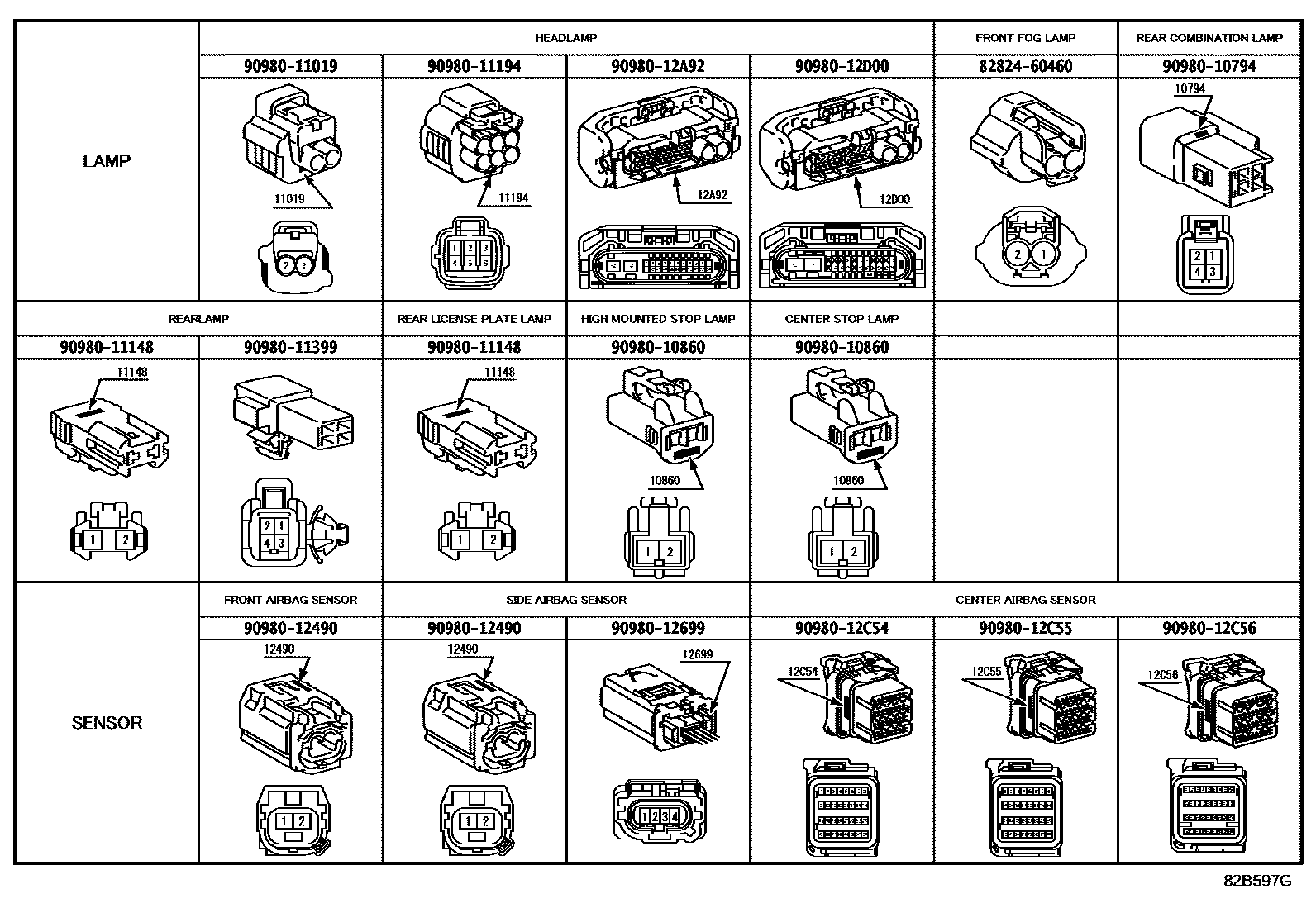

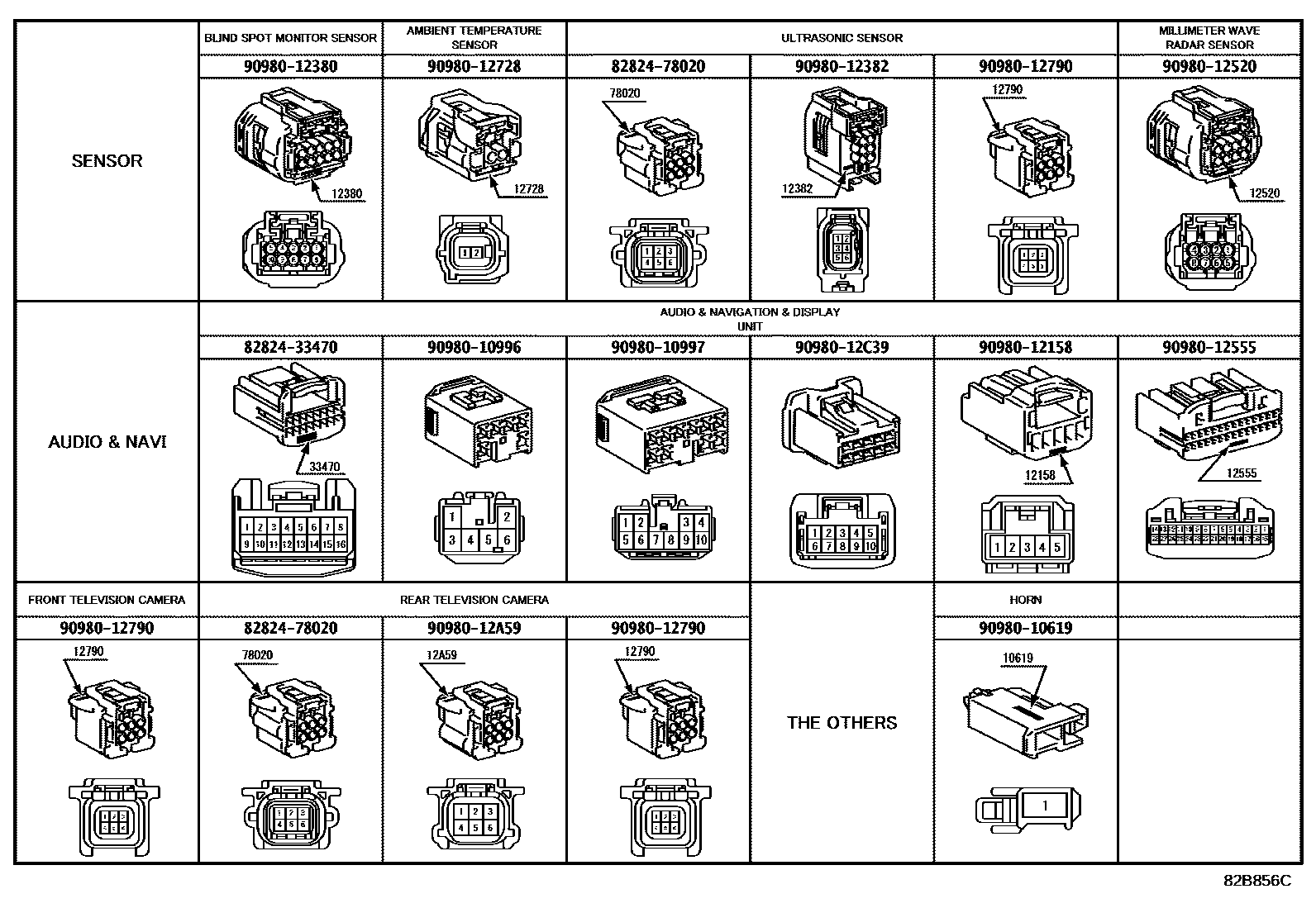

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 32 images and 115 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 82286-33020 · 82286-33030 |
| 82090A | Extension cord assembly | 82090-33030 |

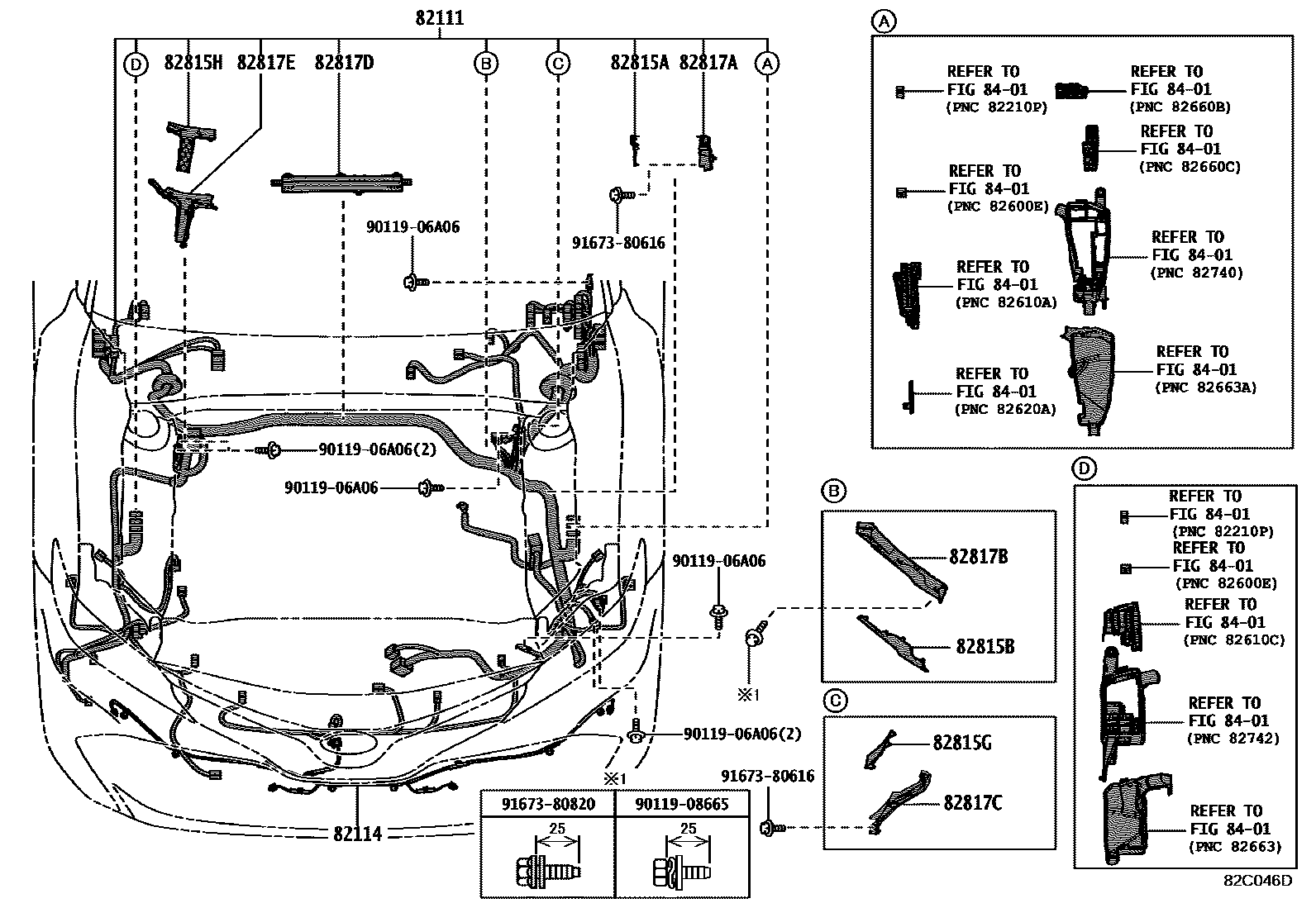

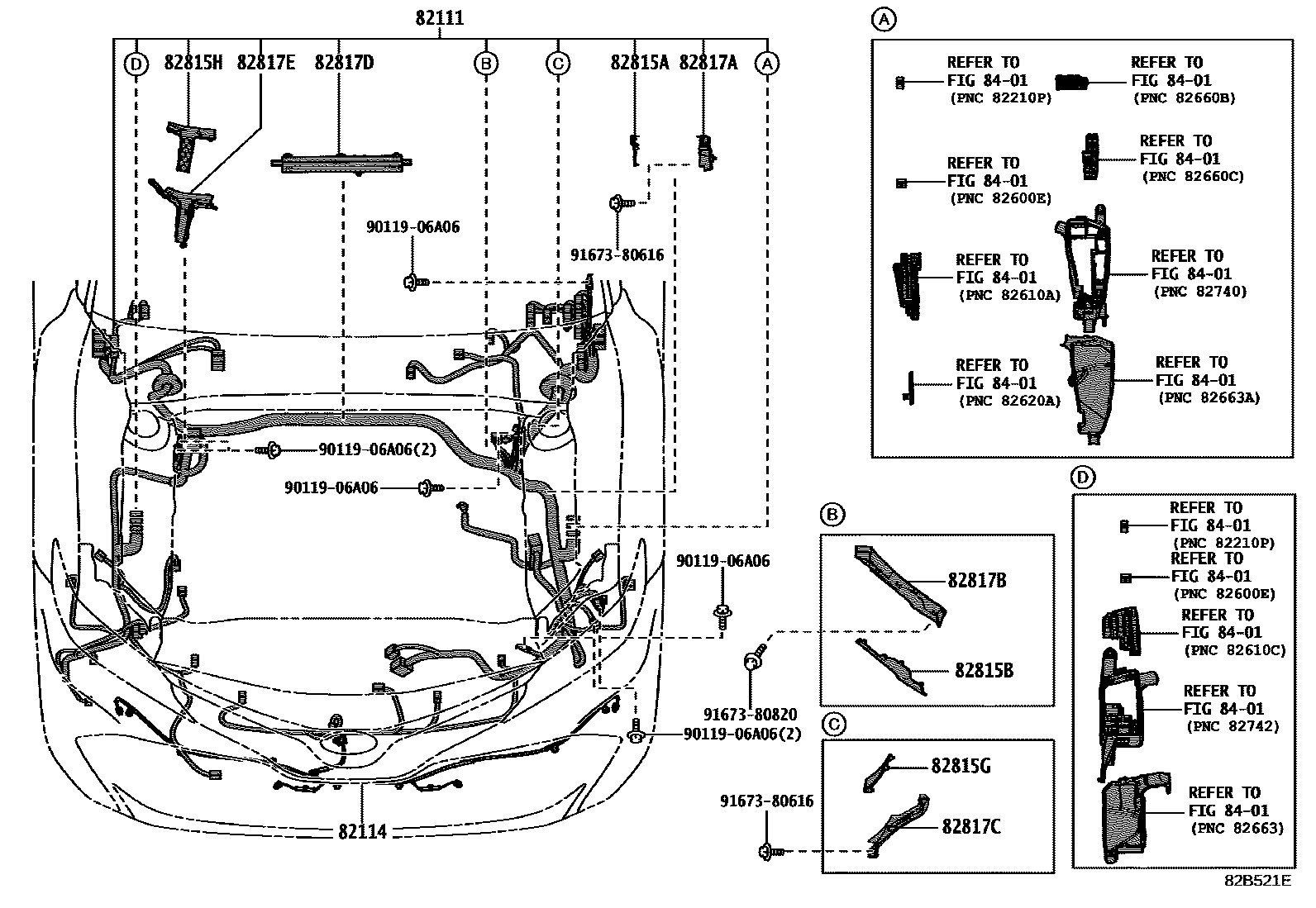

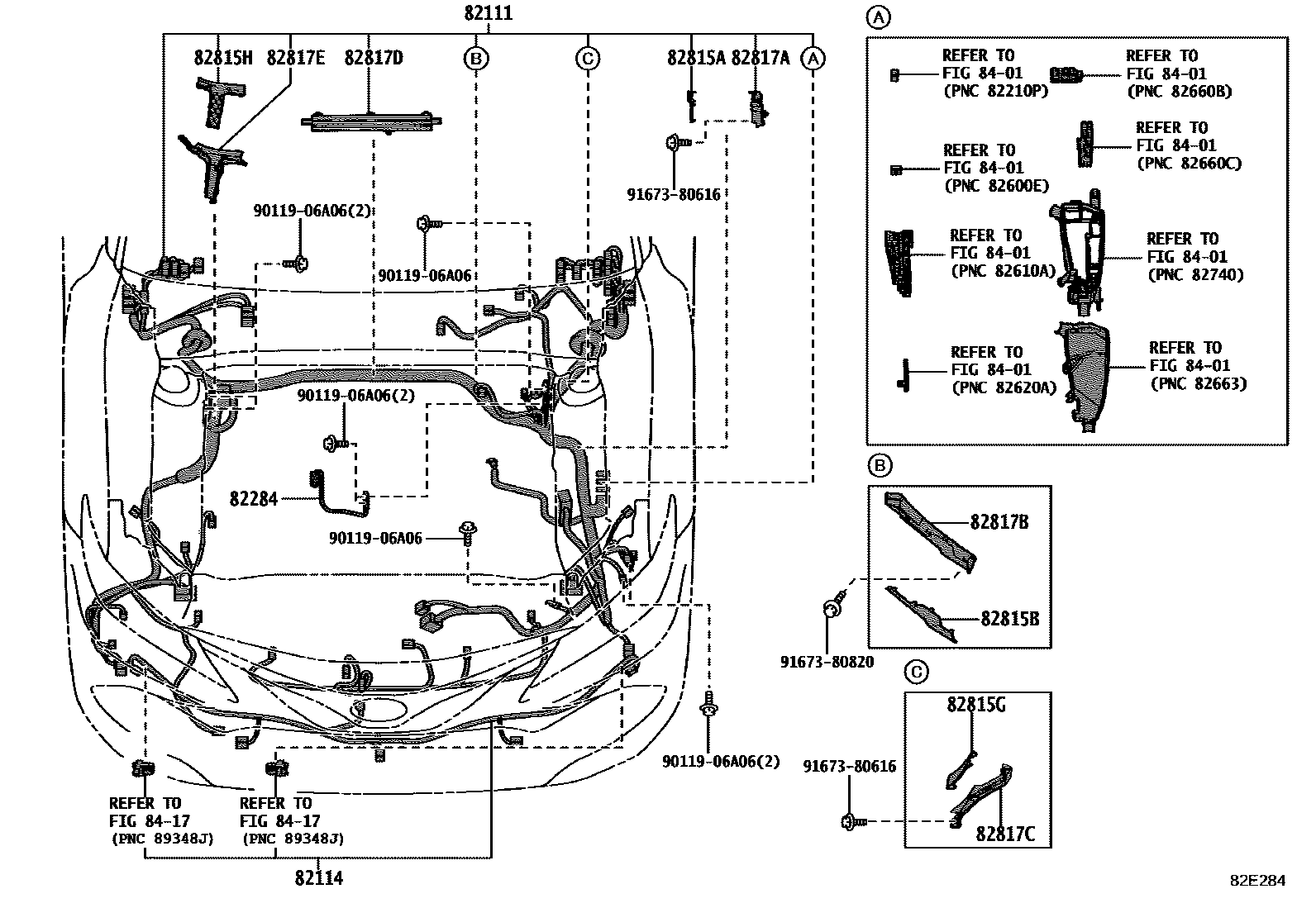

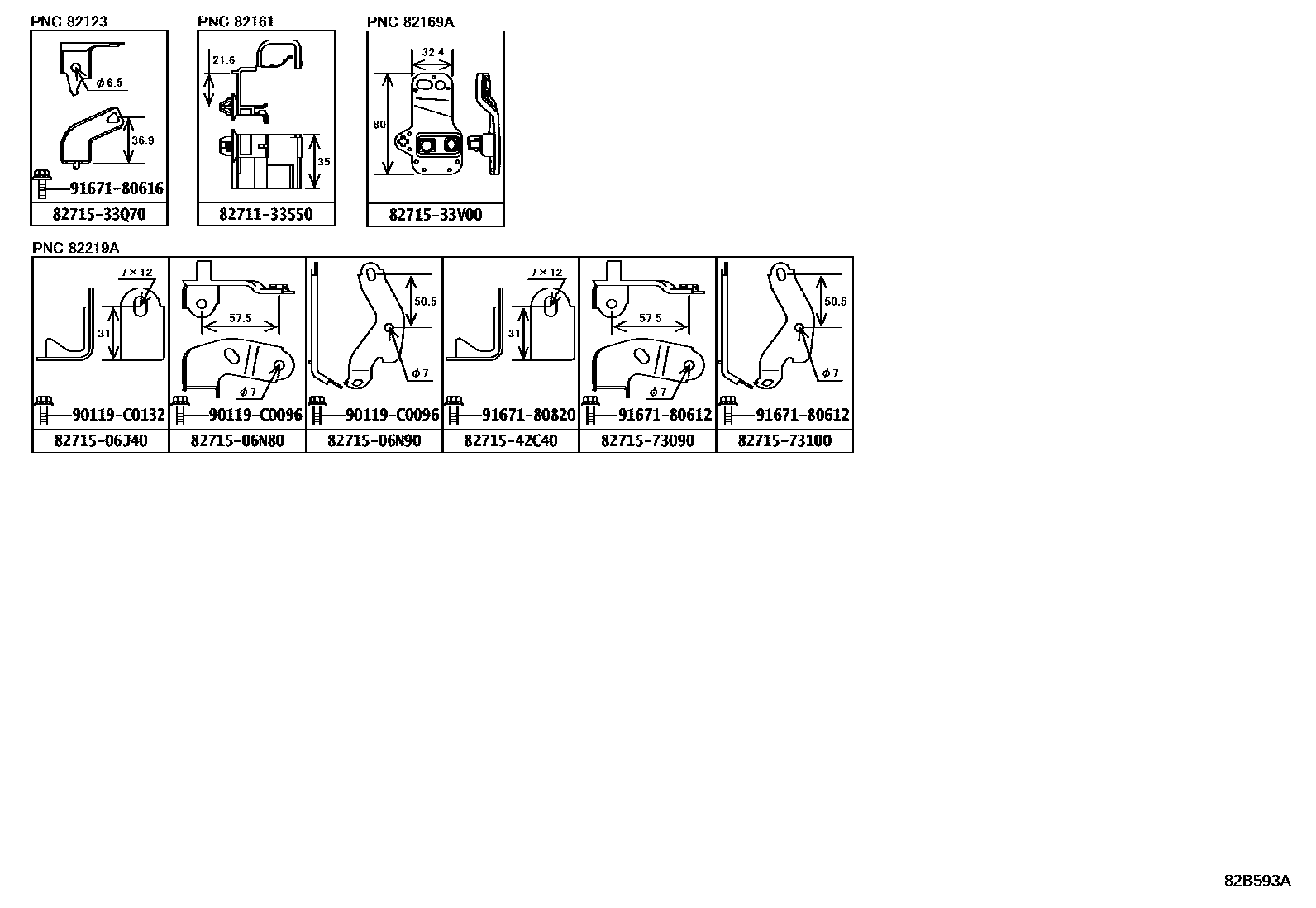

| 82111 | Engine room main wiring harness | 82111-3TA10 · 82111-3TA11 · 82111-3TA12 · 82111-3TA13 · 82111-3TA40 · 82111-3TA41 · 82111-3TA50 · 82111-3TA51 · 82111-3TA60 · 82111-3TA61 · 82111-3TA62 · 82111-3TA90 · 82111-3TA91 · 82111-3TA92 · 82111-3TB00 · 82111-3TB01 · 82111-3TB02 · 82111-3TD00 · 82111-3TD30 · 82111-3TD31 · 82111-3TD60 · 82111-3TE10 · 82111-3TE11 · 82111-3TE20 · 82111-3TE30 · 82111-3TF10 · 82111-3TF11 · 82111-3TF12 · 82111-3TF13 · 82111-3TF20 · 82111-3TF21 · 82111-3TF22 · 82111-3TF23 · 82111-3TF30 · 82111-3TF31 · 82111-3TF60 · 82111-3TF61 · 82111-3TF62 · 82111-3TG20 · 82111-3TG21 · 82111-3TG22 · 82111-3TG50 · 82111-3TG51 · 82111-3TG52 · 82111-3TG60 · 82111-3TG61 · 82111-3TG62 · 82111-3TG70 · 82111-3TG71 · 82111-3TG72 · 82111-3TJ40 · 82111-3TJ41 · 82111-3TJ42 · 82111-3TJ60 · 82111-3TJ61 · 82111-3TJ62 · 82111-3TJ70 · 82111-3TJ71 · 82111-3TJ72 · 82111-3TK20 · 82111-3TK21 · 82111-3TK22 · 82111-3TK23 · 82111-3TN40 · 82111-3TN41 · 82111-3TN42 · 82111-3TN43 · 82111-3TU00 · 82111-3TU01 · 82111-3TU02 · 82111-3TU03 · 82111-3TU10 · 82111-3TU11 · 82111-3TU12 · 82111-3TU13 · 82111-3TU21 · 82111-3TU22 · 82111-3TU23 · 82111-3TY70 · 82111-3TZ10 · 82111-3TZ11 · 82111-3TZ40 · 82111-3TZ80 · 82111-3TZ90 · 82111-3Y360 · 82111-3Y390 · 82111-3Y391 · 82111-3Y400 · 82111-3Y401 · 82111-3Y460 · 82111-3Y470 · 82111-3Y480 · 82111-3Y510 · 82111-3Y511 · 82111-3Y520 · 82111-3Y521 · 82111-3Y760 · 82111-3YA10 · 82111-3YA20 · 82111-3YA30 · 82111-3YA50 · 82111-3YA60 · 82111-3YA70 · 82111-3YA80 · 82111-3YA90 · 82111-3YB00 |
| 82114 | Engine room wiring harness No. 4 | 82114-33110 · 82114-33120 · 82114-33140 · 82114-33150 · 82114-33200 · 82114-33230 |
| 82121 | Engine wiring harness | 82121-33G20 · 82121-33G21 · 82121-33G30 · 82121-33G31 · 82121-33G40 · 82121-33G41 · 82121-33G60 · 82121-33G61 · 82121-33G62 · 82121-33G80 · 82121-33G81 · 82121-33G90 · 82121-33J00 · 82121-33J30 · 82121-33J40 · 82121-33J50 · 82121-33J90 · 82121-33J91 · 82121-33K00 · 82121-33K20 · 82121-33L00 · 82121-33L10 · 82121-33L20 |
| 82122 | Engine No. 2 wiring harness | 82122-33130 · 82122-33160 |
| 82123 | Engine No. 3 wiring harness | 82123-33080 · 82123-33110 |
| 82125 | Transmission wiring harness | 82125-33270 |
| 82125N | Engine No. 5 wiring harness | 82125-12660 · 82125-33180 · 82125-33220 · 82125-48060 · 82125-60680 |
| 82126A | No. 6 engine wiring harness | 82126-12010 · 82126-33050 · 82126-33060 |
| 82127D | Engine No. 7 wiring harness | 82127-33020 |
| 8212A | Engine wiring harness No. 9 | 8212A-33010 |

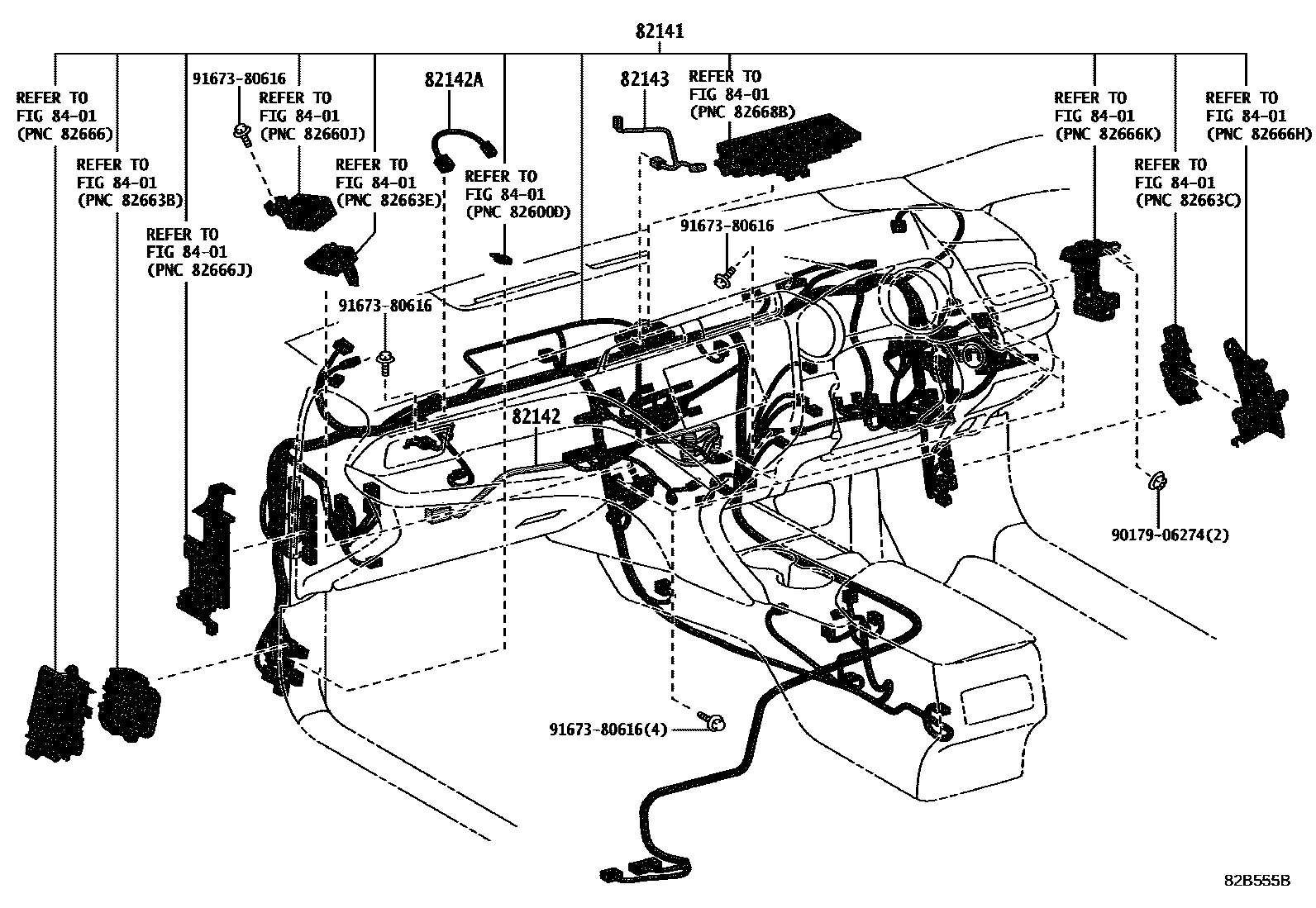

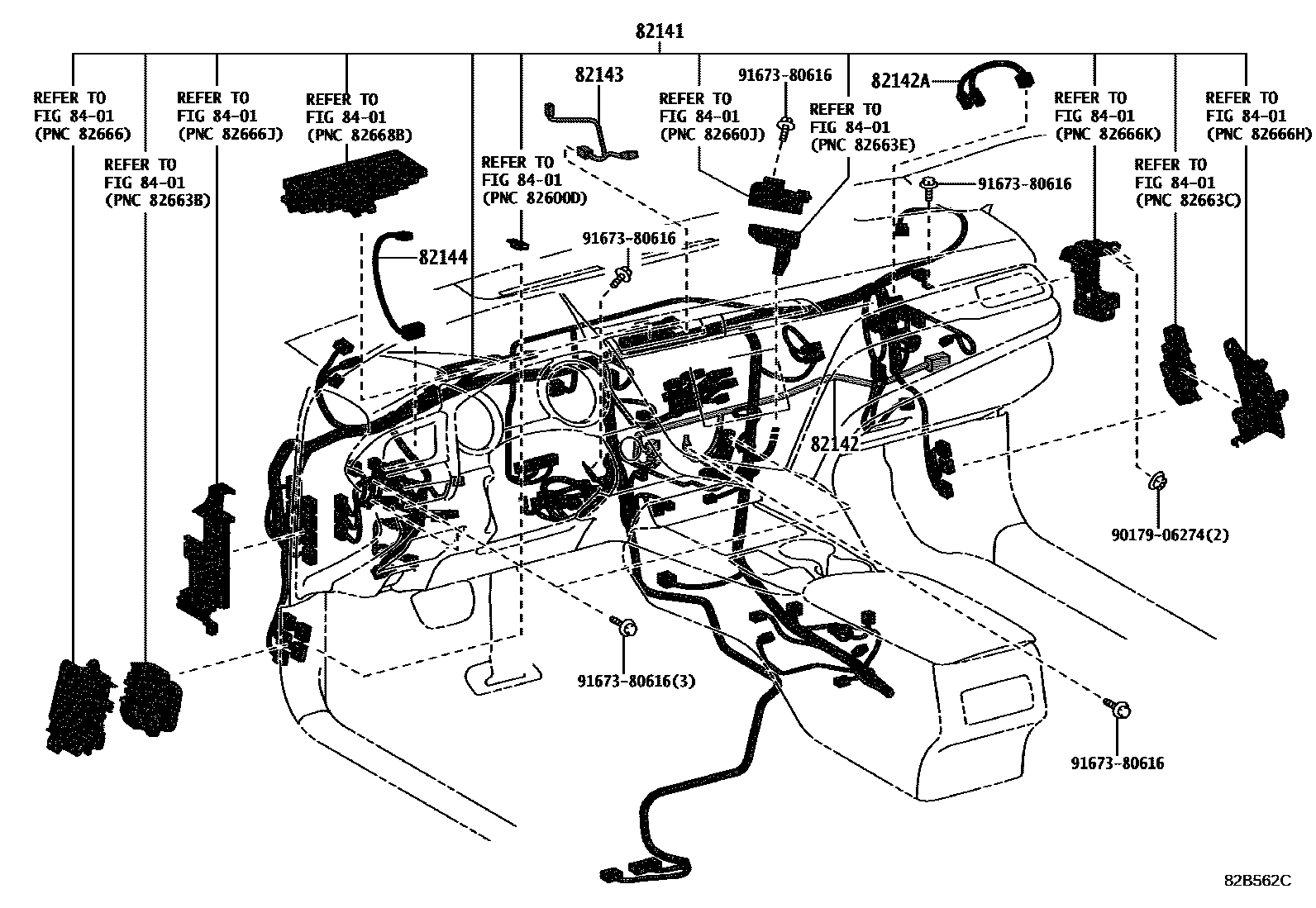

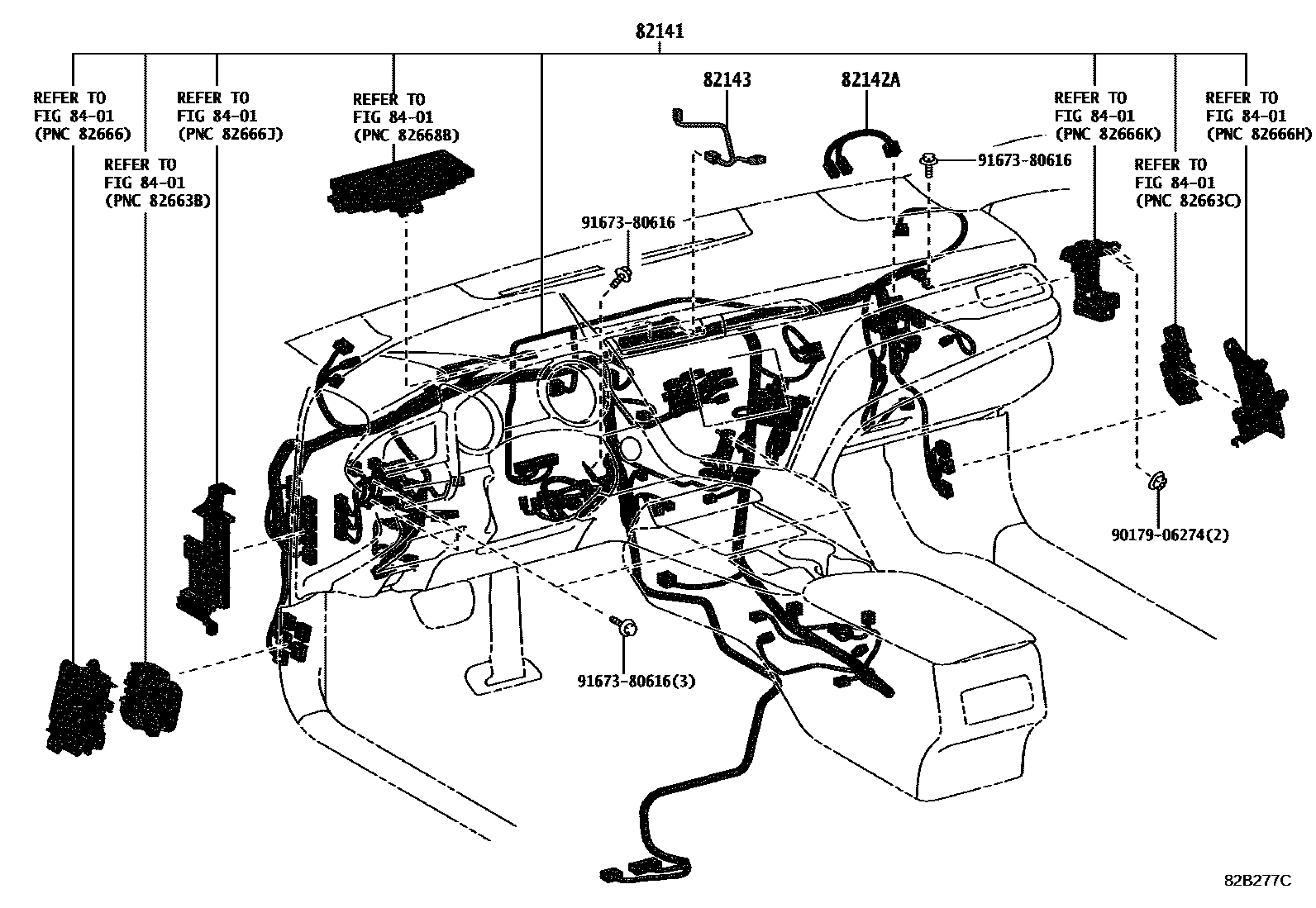

| 82141 | Dashboard wiring harness | 82141-3TZ30 · 82141-3TZ31 · 82141-3TZ40 · 82141-3TZ41 · 82141-3TZ50 · 82141-3TZ51 · 82141-3TZ52 · 82141-3TZ60 · 82141-3TZ61 · 82141-3TZ62 · 82141-3TZ70 · 82141-3TZ71 · 82141-3TZ72 · 82141-3YA70 · 82141-3YA80 · 82141-3YA90 · 82141-3YB00 · 82141-3YB10 · 82141-3YB20 · 82141-3YB30 · 82141-3YB70 · 82141-3YB80 · 82141-3YG20 · 82141-3YG21 · 82141-3YG22 · 82141-3YG30 · 82141-3YG31 · 82141-3YG32 · 82141-3YG50 · 82141-3YG51 · 82141-3YG52 · 82141-3YG80 · 82141-3YG81 · 82141-3YG82 · 82141-3YJ00 · 82141-3YJ01 · 82141-3YJ02 · 82141-3YJ10 · 82141-3YJ11 · 82141-3YJ12 · 82141-3YP00 · 82141-3YP01 · 82141-3YP02 · 82141-3YP30 · 82141-3YP31 · 82141-3YP32 · 82141-3YP40 · 82141-3YP41 · 82141-3YP42 · 82141-3YP50 · 82141-3YP51 · 82141-3YP52 · 82141-3YP60 · 82141-3YP61 · 82141-3YP62 · 82141-3YP63 · 82141-3YP70 · 82141-3YP71 · 82141-3YP72 · 82141-3YP73 · 82141-3YQ00 · 82141-3YQ01 · 82141-3YQ02 · 82141-3YQ03 · 82145-33C70 · 82145-33C71 · 82145-33C72 · 82145-33C90 · 82145-33C91 · 82145-33C92 · 82145-33D00 · 82145-33D01 · 82145-33D02 · 82145-33D10 · 82145-33D11 · 82145-33D20 · 82145-33D21 · 82145-33D22 · 82145-33D30 · 82145-33D31 · 82145-33D32 · 82145-33D40 · 82145-33D41 · 82145-33D42 · 82145-33D80 · 82145-33E90 · 82145-33J00 · 82145-33J20 · 82145-33J40 · 82145-33J41 · 82145-33J50 · 82145-33J51 · 82145-33K20 · 82145-33K50 · 82145-33K80 · 82145-33L00 · 82145-33L80 · 82145-33L81 · 82145-33M00 · 82145-33M01 · 82145-33M10 · 82145-33M20 · 82145-33M40 · 82145-33M60 · 82145-33M61 · 82145-33M70 · 82145-33M71 · 82145-33M80 · 82145-33M81 · 82145-33V90 · 82145-33V91 · 82145-33W00 · 82145-33W01 · 82145-33W10 · 82145-33W20 · 82145-33W60 · 82145-33W70 · 82145-3T160 · 82145-3T170 · 82145-3T180 · 82145-3T220 · 82145-3T230 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-33540 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-33090 · 82140-33091 · 82140-33092 · 82140-47032 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-33090 · 82143-33170 |
| 82144 | Instrument panel wiring harness No. 4 | 82144-33100 |

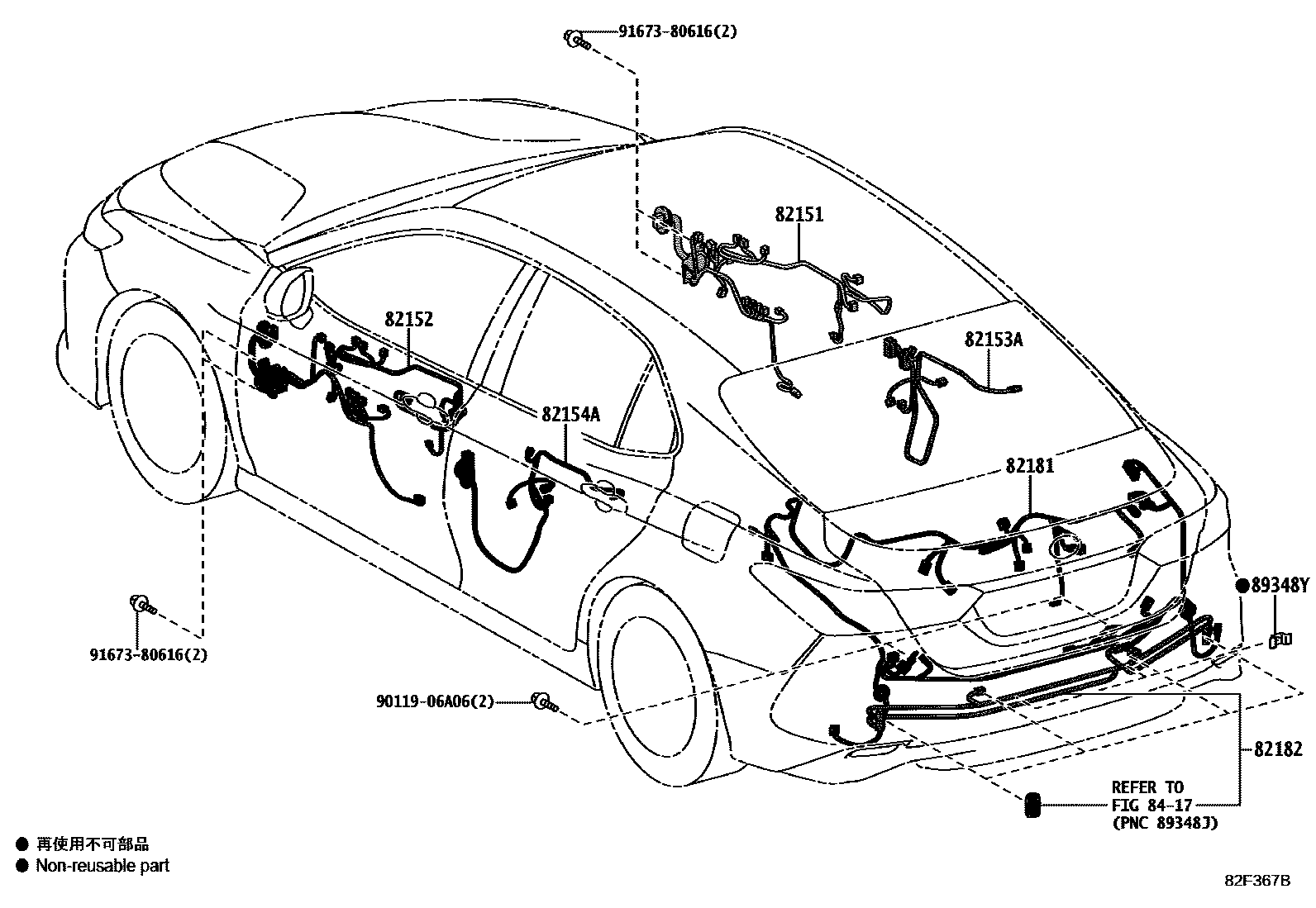

| 82151 | Right front door wiring harness | 82151-33E30 · 82151-33E31 · 82151-33G90 · 82151-33G91 · 82151-33J11 · 82151-33J40 · 82151-33J41 · 82151-33J60 · 82151-33J61 · 82151-33J70 · 82151-33J71 · 82151-33J81 · 82151-33J82 · 82151-33J91 · 82151-33K00 · 82151-33K01 · 82151-33K10 · 82151-33K11 · 82151-33K20 · 82151-33K21 · 82151-33K30 · 82151-33K31 · 82151-33K60 · 82151-33K61 · 82151-33P50 · 82151-33P80 · 82151-33Q00 · 82151-33Q30 · 82151-33Q80 · 82151-33R00 · 82151-33R10 · 82151-33R20 · 82151-33R40 |
| 82152 | Left front door wiring harness | 82152-33J40 · 82152-33J41 · 82152-33J61 · 82152-33J90 · 82152-33J91 · 82152-33K10 · 82152-33K11 · 82152-33K20 · 82152-33K21 · 82152-33K31 · 82152-33K40 · 82152-33K41 · 82152-33K50 · 82152-33K51 · 82152-33K60 · 82152-33K61 · 82152-33K70 · 82152-33K71 · 82152-33L00 · 82152-33L01 · 82152-33P40 · 82152-33P41 · 82152-33Q00 · 82152-33Q40 · 82152-33Q70 · 82152-33R50 · 82152-33R60 · 82152-33R70 · 82152-33R80 · 82152-33R81 · 82152-33R90 · 82152-33S00 · 82152-33S10 |
| 82153A | Right rear door wiring harness | 82153-33390 · 82153-33391 · 82153-33400 · 82153-33420 · 82153-33421 · 82153-33431 |
| 82154A | Left rear door wiring harness | 82154-33320 · 82154-33321 · 82154-33330 · 82154-33350 · 82154-33351 · 82154-33361 |

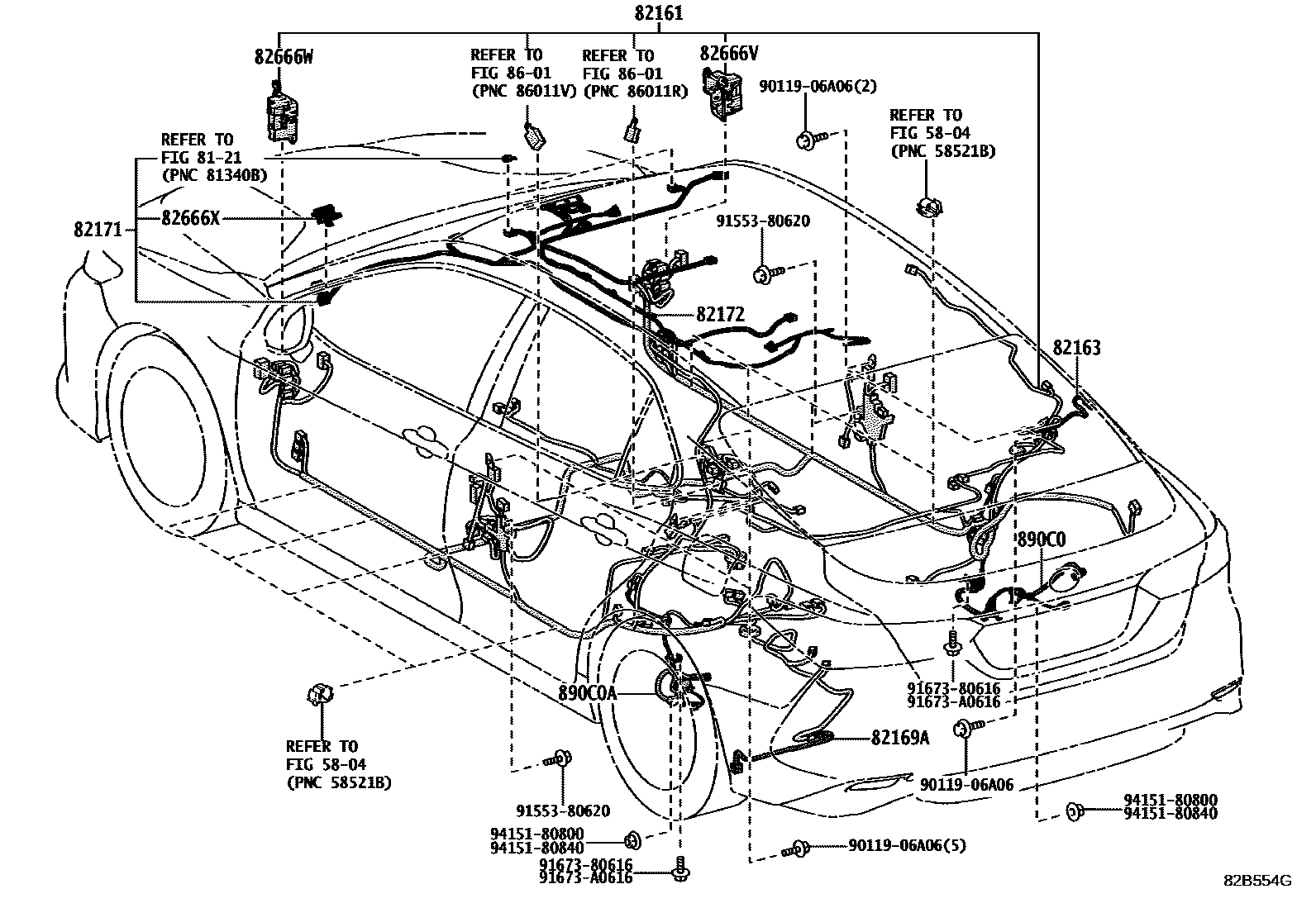

| 82161 | floor wiring harness | 82161-33P20 · 82161-3TD00 · 82161-3TD01 · 82161-3TD30 · 82161-3TD31 · 82161-3TD60 · 82161-3TD61 · 82161-3TD62 · 82161-3TD90 · 82161-3TE00 · 82161-3TE90 · 82161-3TE91 · 82161-3TF40 · 82161-3TF41 · 82161-3TF70 · 82161-3TF71 · 82161-3TF80 · 82161-3TF81 · 82161-3TF90 · 82161-3TF91 · 82161-3TG00 · 82161-3TG01 · 82161-3TG50 · 82161-3TG51 · 82161-3TG60 · 82161-3TG61 · 82161-3TG70 · 82161-3TG71 · 82161-3TG80 · 82161-3TG81 · 82161-3TJ70 · 82161-3TJ71 · 82161-3TK40 · 82161-3TK41 · 82161-3TK50 · 82161-3TK51 · 82161-3TK70 · 82161-3TK71 · 82161-3TK80 · 82161-3TK81 · 82161-3TK90 · 82161-3TK91 · 82161-3TL40 · 82161-3TL41 · 82161-3TL42 · 82161-3TL43 · 82161-3TM30 · 82161-3TM31 · 82161-3TM32 · 82161-3TM33 · 82161-3TM50 · 82161-3TM51 · 82161-3TM52 · 82161-3TM53 · 82161-3TX10 · 82161-3TX20 · 82161-3TX80 · 82161-3TX81 · 82161-3YC60 · 82161-3YC61 · 82161-3YC62 · 82161-3YC70 · 82161-3YC71 · 82161-3YC72 · 82161-3YC80 · 82161-3YC81 · 82161-3YC82 · 82161-3YC90 · 82161-3YC91 · 82161-3YC92 · 82161-3YD00 · 82161-3YD01 · 82161-3YD02 · 82161-3YD10 · 82161-3YD11 · 82161-3YD12 · 82161-3YD20 · 82161-3YD21 · 82161-3YD22 · 82161-3YF50 · 82161-3YJ10 · 82161-3YJ20 · 82161-3YU90 · 82161-3YV00 · 82161-3YW50 · 82161-3YW60 · 82161-3YW70 · 82161-3YW90 · 82161-3YX40 · 82161-3YY30 · 82161-3YZ00 · 82161-3YZ20 · 82161-3YZ30 · 82161-3YZ40 · 82161-3YZ50 · 82161-3YZ90 · 82199-33280 · 82199-33281 · 82199-33790 · 82199-33850 · 82199-33860 · 82199-33A30 |
| 82163 | Floor wiring harness No. 3 | 82163-33140 |
| 82165 | No. 2 frame wiring harness | 82165-33060 · 82165-33061 |
| 82169A | No. 6 floor wiring harness | 82169-33020 |
| 82171 | Roof No. 1 wiring harness | 82171-33L40 · 82171-33M60 · 82171-33M80 · 82171-33N00 · 82171-33N10 · 82171-33N20 · 82171-33N30 · 82171-33N40 · 82171-33N60 · 82171-33N61 · 82171-33N70 · 82171-33N71 · 82171-33N90 · 82171-33N91 · 82171-33P71 · 82171-33Q00 · 82171-33Q01 · 82171-33Q02 · 82171-33Q30 · 82171-33Q31 · 82171-33Q32 · 82171-33Q40 · 82171-33Q41 · 82171-33Q42 · 82171-33Q50 · 82171-33Q51 · 82171-33Q70 · 82171-33Q71 · 82171-33Q72 · 82171-33Q91 · 82171-3T060 · 82171-3T190 · 82171-3T200 · 82171-3T230 · 82171-3T260 |
| 82172 | Roof No. 2 wiring harness | 82172-33020 |
| 82181 | Luggage No. 1 wiring harness | 82181-33770 · 82181-33771 · 82181-33772 · 82181-33860 · 82181-33861 · 82181-33862 · 82181-33870 · 82181-33871 · 82181-33872 · 82181-33890 · 82181-33E70 · 82181-33E71 · 82181-33E81 · 82181-33E90 · 82181-33E91 · 82181-33F20 · 82181-33F21 · 82181-33F30 · 82181-33F31 · 82181-33F40 · 82181-33F41 · 82181-33F50 · 82181-33F51 · 82181-33F60 · 82181-33F61 · 82181-33F70 · 82181-33F71 · 82181-33F80 · 82181-33F81 · 82181-33G20 · 82181-33G21 · 82181-33G22 · 82181-33G50 · 82181-33G51 · 82181-33G52 · 82181-33G60 · 82181-33G61 · 82181-33G62 · 82181-33G70 · 82181-33G71 · 82181-33G72 · 82181-33G73 · 82181-33Q60 · 82181-33Q80 · 82181-33Q90 · 82181-33S20 · 82181-33S21 · 82181-33T30 · 82181-33T40 · 82181-33T50 · 82181-33T60 · 82181-33T70 · 82181-33T90 · 82181-33U00 · 82181-33U10 · 82181-33U20 · 82181-33U40 · 82181-33U70 · 82181-33U80 · 82181-33U90 · 82181-33V00 · 82181-33V10 |
| 82182 | Luggage No. 2 wiring harness | 82182-33200 · 82182-33250 |

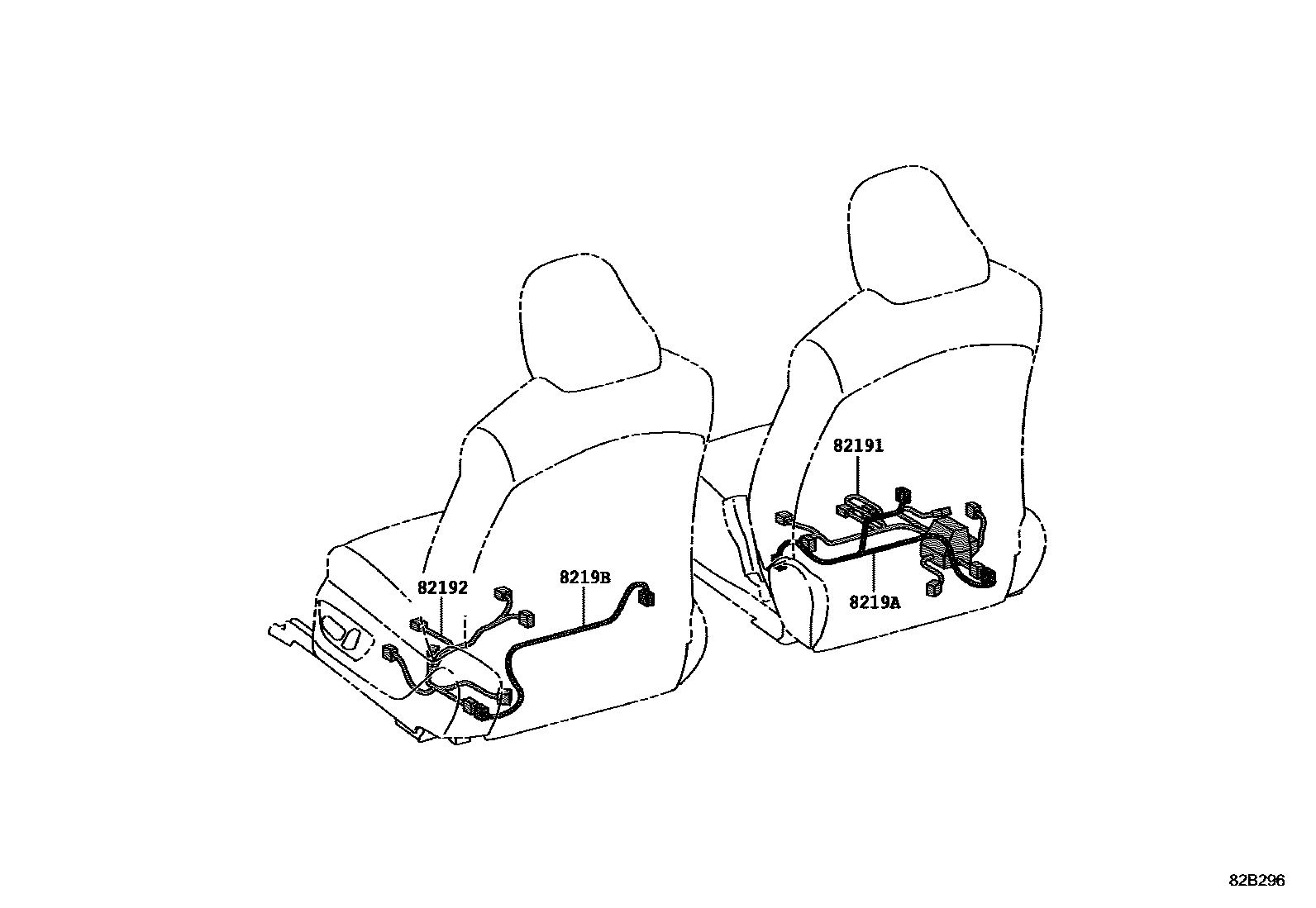

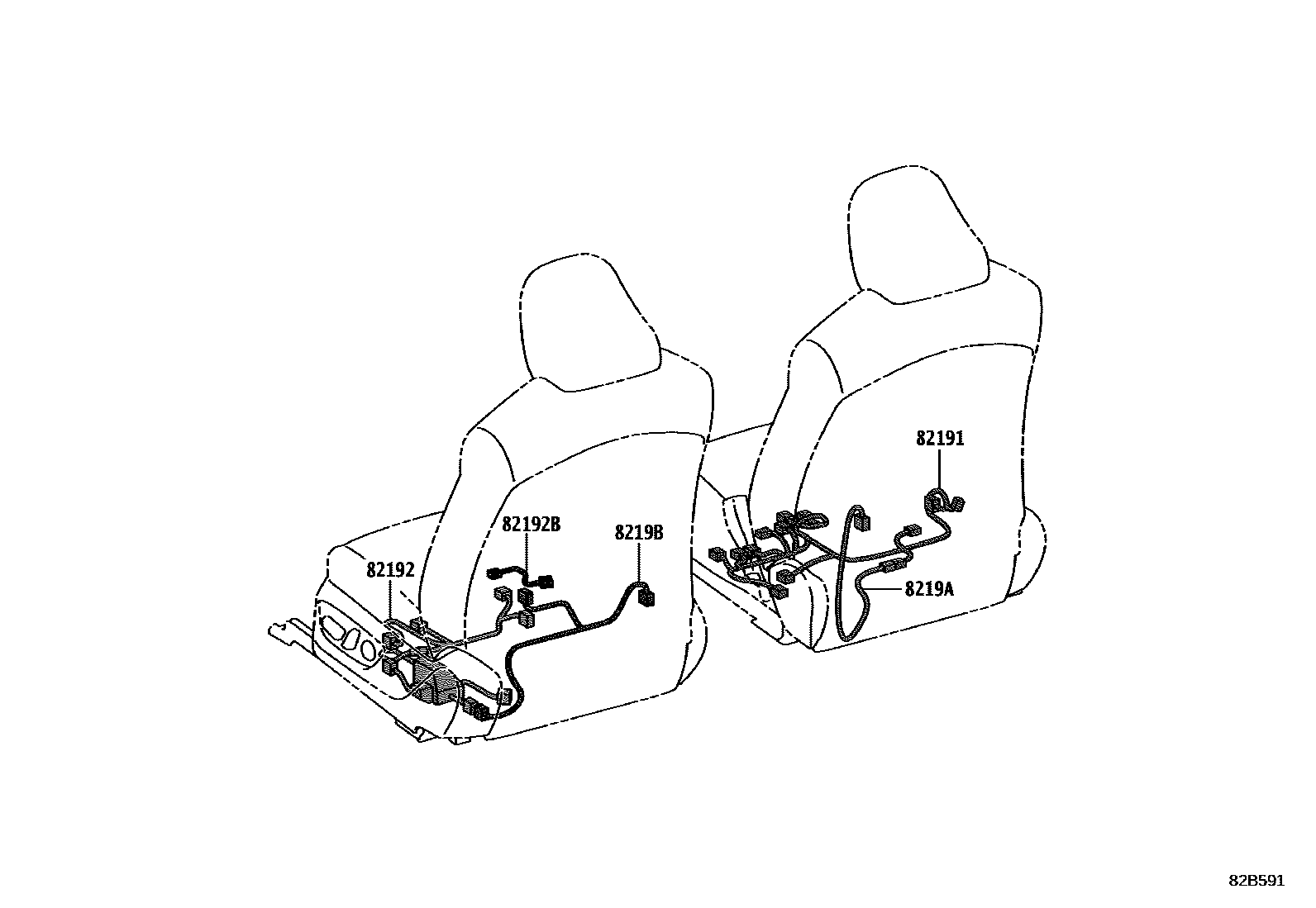

| 82191 | Front right seat wiring harness | 82191-33A80 · 82191-33B30 · 82191-33B50 · 82191-33D20 · 82191-33D40 · 82191-33G00 · 82191-47020 |
| 82192 | Front left seat wiring harness | 82192-33A10 · 82192-33A80 · 82192-33B10 · 82192-33B20 |
| 82192B | Wire harness No. 2, left side of front seat | 82192-11080 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-33100 · 8219A-33130 · 8219A-33150 · 8219A-47030 · 8219A-47040 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-33130 · 8219B-33140 · 8219B-47060 |

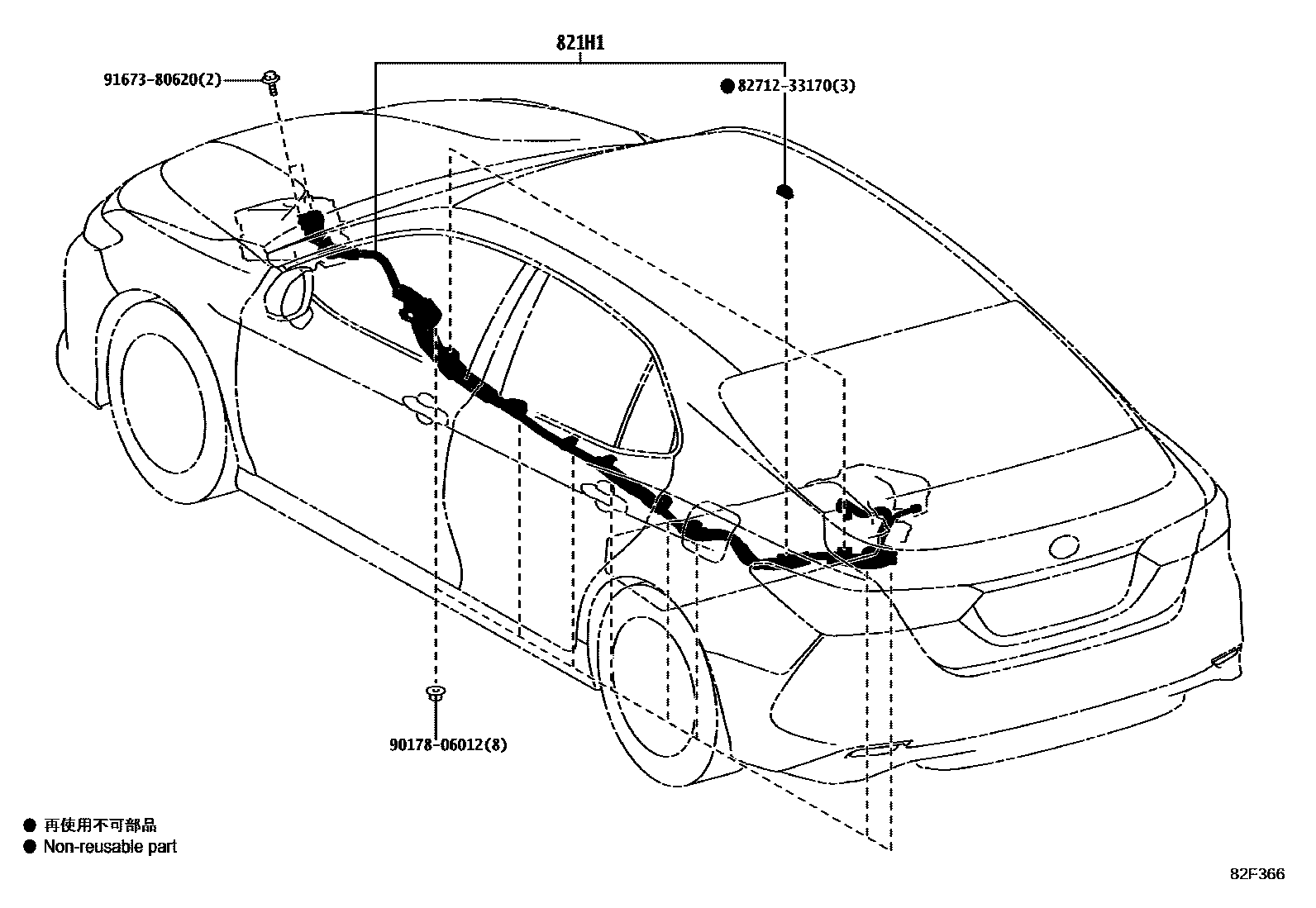

| 821H1 | Underfloor wiring harness | 821H1-33020 |
| 821H2 | HV air conditioner wiring harness | 821H2-33020 |
| 82219A | sensor harness | 82219-06060 · 82219-12140 · 82219-33090 · 82219-33140 · 82219-33141 · 82219-48020 · 82219-73010 |
| 82219C | sensor harness | 82219-48030 |
| 82284 | Ground wire | 82284-33140 |
| 82286A | Line 2 | 82286-33020 |
| 82666V | No. 15 connector holder | 82666-33650 |
| 82666W | No. 16 connector socket | 82666-33660 |
| 82666X | No. 17 connector holder | 82666-33500 |
| 82712A | Wire harness bracket | 82712-33160 |
| 82815A | Wiring harness protector cover | 82815-33E00 · 82815-33E60 |
| 82815B | Wiring harness protector cover | 82815-33E10 · 82815-33E30 · 82815-33E50 |
| 82815G | No. 5 wire harness protector cover | 82815-33E20 · 82815-33E70 · 82815-33L10 |
| 82815H | No. 6 wire harness protector cover | 82815-33E40 · 82815-33K50 |
| 82815J | No. 7 wire harness protector cover | 82815-33C30 · 82815-33C70 · 82815-33M50 |
| 82815K | No. 8 wire harness protector cover | 82815-33A00 · 82815-33M60 |
| 82815L | No. 9 wire harness protector cover | 82815-33A10 · 82815-33C60 · 82815-33C80 · 82815-42810 |
| 82815M | No. 10 wire harness protector cover | 82815-33A20 · 82815-33F20 · 82815-33F60 · 82815-42770 |
| 82815N | No. 11 wire harness protector cover | 82815-0T090 · 82815-33A30 · 82815-33F70 · 82815-33J60 · 82815-42750 |
| 82815P | No. 12 wire harness protector cover | 82815-33F80 · 82815-33N00 |
| 82815Q | No. 13 wire harness protector cover | 82815-12D80 · 82815-33A40 · 82815-33C00 · 82815-33F90 · 82815-33J50 |
| 82815R | No. 14 wire harness protector cover | 82815-33G00 · 82815-33J10 · 82815-33K90 · 82815-33L00 |
| 82815S | No. 15 wire harness protector cover | 82815-12E60 · 82815-33F30 · 82815-33G60 · 82815-33M40 |
| 82815T | No. 16 wire harness protector cover | 82815-12D60 · 82815-33A50 · 82815-33B20 · 82815-33G90 |
| 82815U | No. 17 wire harness protector cover | 82815-12B00 · 82815-33B40 · 82815-33B50 · 82815-33J00 |
| 82815V | No. 1 wire harness protector cover | 82815-12E50 · 82815-33J40 · 82815-33K60 |
| 82815W | No. 2 wire harness protector cover | 82815-0R200 · 82815-33J90 · 82815-42540 |
| 82815X | No. 3 wire harness protector cover | 82815-33G80 · 82815-33M20 · 82815-33M70 · 82815-42740 |
| 82815Y | No. 4 wire harness protector cover | 82815-33J80 · 82815-33M80 · 82815-42C70 |
| 82815Z | No. 18 wire harness protector cover | 82815-33M90 |
| 82816B | No. 1 wire harness protector cover | 82815-33B30 · 82815-33C10 · 82815-33F10 · 82815-42760 |
| 82816C | No. 2 wire harness protector cover | 82815-33E80 |
| 82816D | No. 3 wire harness protector cover | 82815-33F40 · 82815-33L50 · 82815-42790 |
| 82816F | No. 4 wire harness protector cover | 82815-33L60 |
| 82816G | No. 5 wire harness protector cover | 82815-33C20 |
| 82816K | No. 8 wire harness protector cover | 82815-12E80 |
| 82817A | No. 2 wire harness protection device | 82817-33N30 · 82817-33T80 |
| 82817B | No. 3 wire harness protection device | 82817-33N40 · 82817-33T70 · 82817-33U80 |
| 82817C | No. 4 wire harness protection device | 82817-33N60 · 82817-33Z00 |
| 82817D | No. 5 wire harness protection device | 82817-33Y20 |
| 82817E | No. 6 wire harness protection device | 82817-33T60 · 82817-33Y30 |
| 82817F | No. 7 wire harness protection device | 82817-3T190 |
| 82817G | No. 8 wire harness protection device | 82817-33V00 · 82817-3T200 |
| 82817J | No. 9 wire harness protection device | 82817-3T210 |
| 82817K | No. 10 wire harness protection device | 82817-33Q10 · 82817-33V40 · 82817-33X20 · 82817-42J80 |
| 82817L | No. 11 wire harness protection device | 82817-33Q20 · 82817-33R20 · 82817-33X30 · 82817-42J20 |
| 82817M | No. 12 wire harness protection device | 82817-33Q30 · 82817-33R30 |
| 82817N | No. 13 wire harness protection device | 82817-33Q40 · 82817-33R40 · 82817-33U40 |
| 82817P | No. 14 wire harness protection device | 82817-12R80 · 82817-33Q50 · 82817-33R50 · 82817-33T20 · 82817-33W20 |
| 82817T | No. 15 wire harness protection device | 82817-33Q60 · 82817-33R60 · 82817-33S70 · 82817-33U20 |
| 82817U | No. 16 wire harness protection device | 82817-12S60 · 82817-33Q90 · 82817-33S20 · 82817-33V60 |
| 82817X | No. 17 wire harness protection device | 82817-12R60 · 82817-33S50 · 82817-42P40 · 82817-48A10 |
| 82818 | No. 2 wire harness protection device | 82817-12V00 · 82817-33S60 |
| 82818B | No. 3 wire harness protection device | 82817-12S50 · 82817-33T00 · 82817-33U30 · 82817-33W30 · 82817-33Y60 |
| 82818C | No. 4 wire harness protection device | 82817-0R670 · 82817-33W40 · 82817-33X70 · 82817-42F60 |
| 82818D | No. 5 wire harness protection device | 82817-33E60 · 82817-33Y50 · 82817-33Z50 |
| 82818E | No. 6 wire harness protection device | 82817-33S40 · 82817-33V70 · 82817-3T220 · 82817-42J10 |
| 82818F | No. 7 wire harness protection device | 82817-33V80 · 82817-3T150 · 82817-3T180 |
| 82818G | No. 8 wire harness protection device | 82817-33X60 · 82817-33Y40 · 82817-3T230 · 82817-42J50 |
| 82818H | No. 9 wire harness protection device | 82817-3T240 |
| 82818J | No. 10 wire harness protection device | 82817-33X40 |
| 82818K | No. 11 wire harness protection device | 82817-33Q70 · 82817-42J30 |
| 82818L | No. 12 wire harness protection device | 82817-33R00 · 82817-42J60 |
| 82818M | No. 13 wire harness protection device | 82817-33Q80 · 82817-42J40 |
| 82818N | No. 14 wire harness protection device | 82817-3T250 |
| 82818S | No. 15 wire harness protection device | 82817-42J70 |
| 82818U | No. 17 wire harness protection device | 82817-33Z40 |
| 82818Y | No. 21 wire harness protection device | 82817-12S80 · 82817-33W70 · 82817-33X10 |
| 82819G | No. 23 wire harness protection device | 82817-33Z10 |
| 82821A | Connector cover | 82821-33470 |
| 82821E | Connector cover | 82821-33620 |
| 82821M | Connector cover | 82821-33460 |
| 82821P | Connector cover | 82821-33690 |
| 82823 | No. 1 terminal cover | 82823-33060 |
| 82823S | starter terminal cover | 82823-0E010 · 82823-30090 · 82823-33070 |
| 82823T | Generator terminal cover | 82823-0C010 |
| 82824D | Harness connector | 82824-33360 |
| 890C0 | Parking brake cable assembly No. 1 | 890C0-33011 |
| 890C0A | Parking brake No. 2 cable assembly | 890C0-33021 |
| 89348Y | Rear corner ultrasonic sensor clip | 89348-50050 |
| G921D | Inverter Connector Cover Protector | G921D-47020 |
