Toyota CAMRY 冷却器和配管(HEV 或 BEV 或 FCEV) — Figure 3914

Toyota CAMRY EPC diagram 3914, 冷却器和配管(HEV 或 BEV 或 FCEV), with 1 images and 8 PNC and OE references.

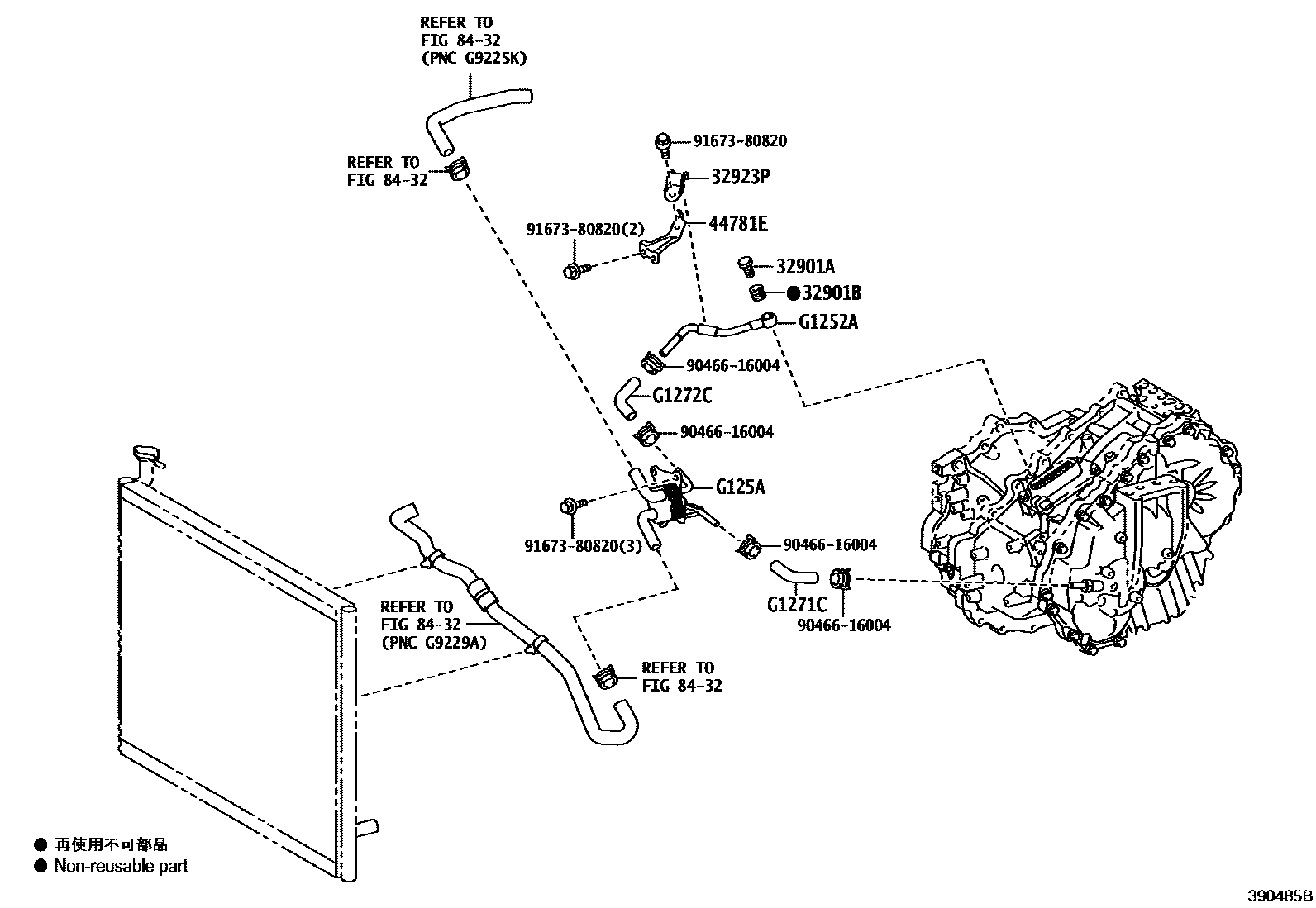

Toyota CAMRY 冷却器和配管(HEV 或 BEV 或 FCEV) EPC diagram — 390485B
冷却器和配管(HEV 或 BEV 或 FCEV) — 390485B (201709 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901AConnector bolt (for oil cooler)90401-12039
32901BGasket (for transmission oil cooler connector)90430-12037
32923PNo. 1 transmission oil cooler pipe clamp32923-52040
44781Ehose holder44781-33020
G1252ANo. 2 motor cooling pipeG1252-33010
G125AMotor coolerG125A-33010
G1271CNo. 1 motor cooling hoseG1271-33010
G1272CNo. 2 motor cooling hoseG1272-33010
