Toyota CAMRY Exhaust Pipe — Figure 1702

Toyota CAMRY EPC diagram 1702, Exhaust Pipe, with 8 images and 19 PNC and OE references.

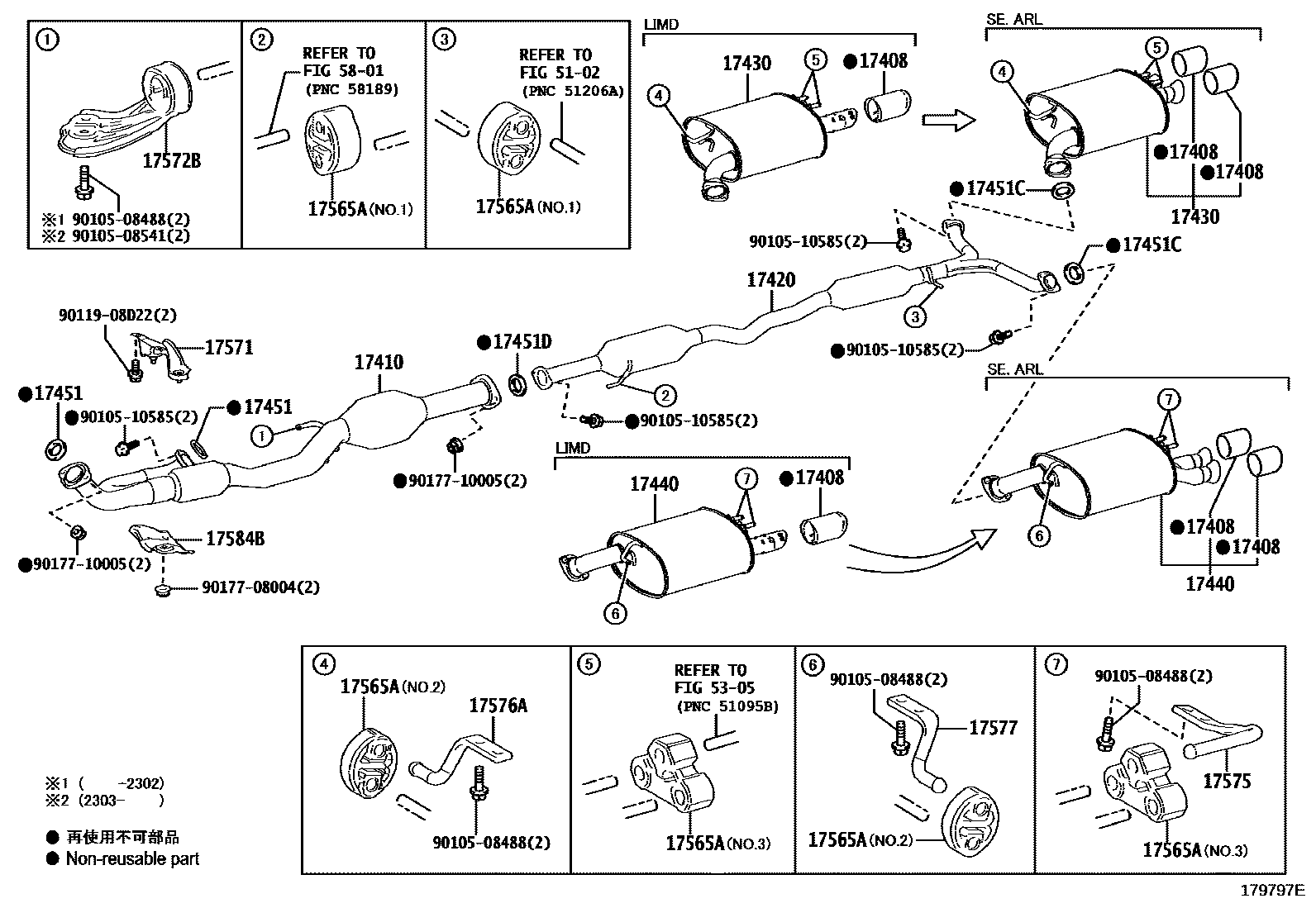

Toyota CAMRY Exhaust Pipe EPC diagram — 179797E
Exhaust Pipe — 179797E (201712 – 999999)
Toyota CAMRY Exhaust Pipe EPC diagram — 179798F
Exhaust Pipe — 179798F (201712 – 999999)

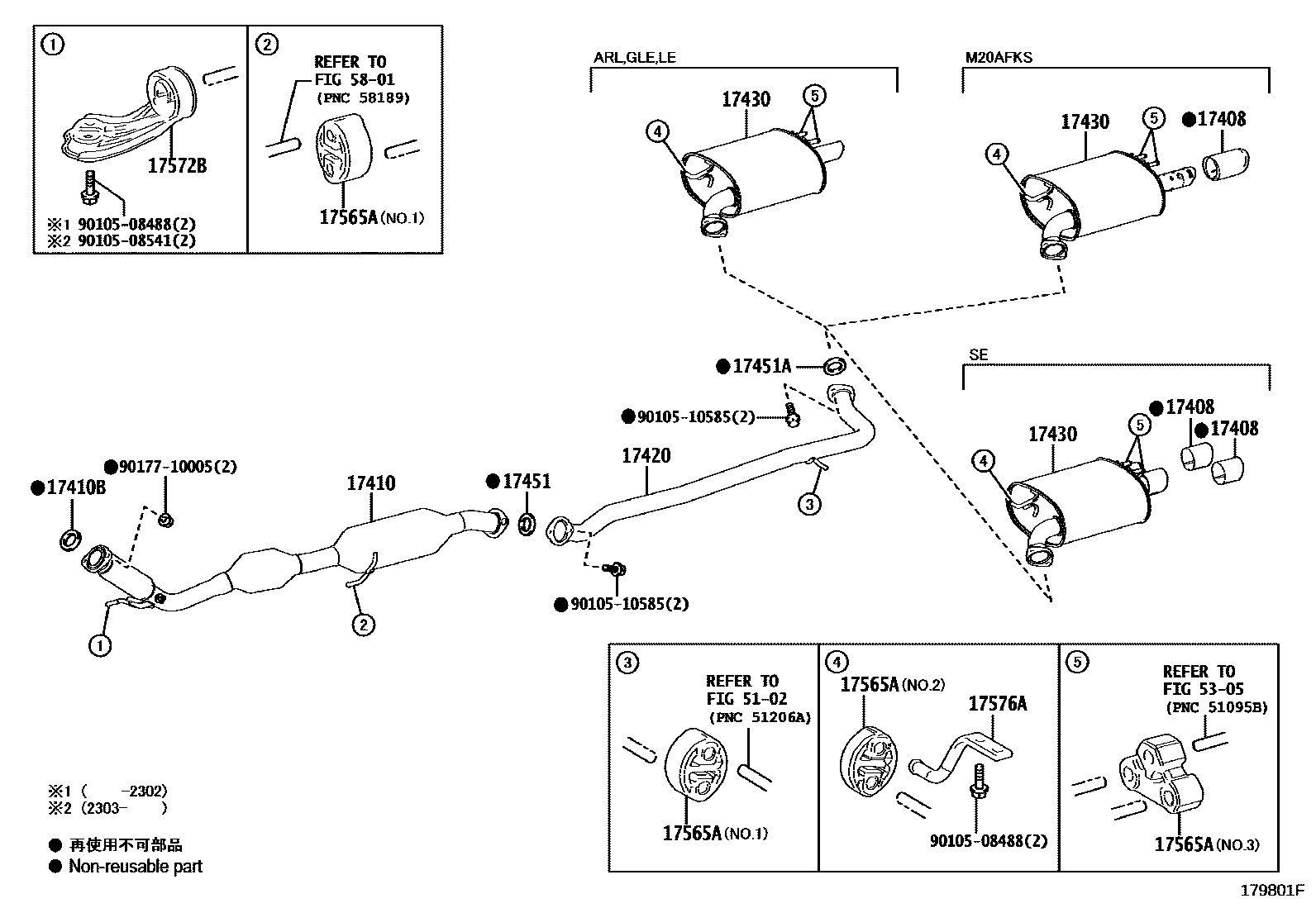

Toyota CAMRY Exhaust Pipe EPC diagram — 179801F
Exhaust Pipe — 179801F (201712 – 999999)

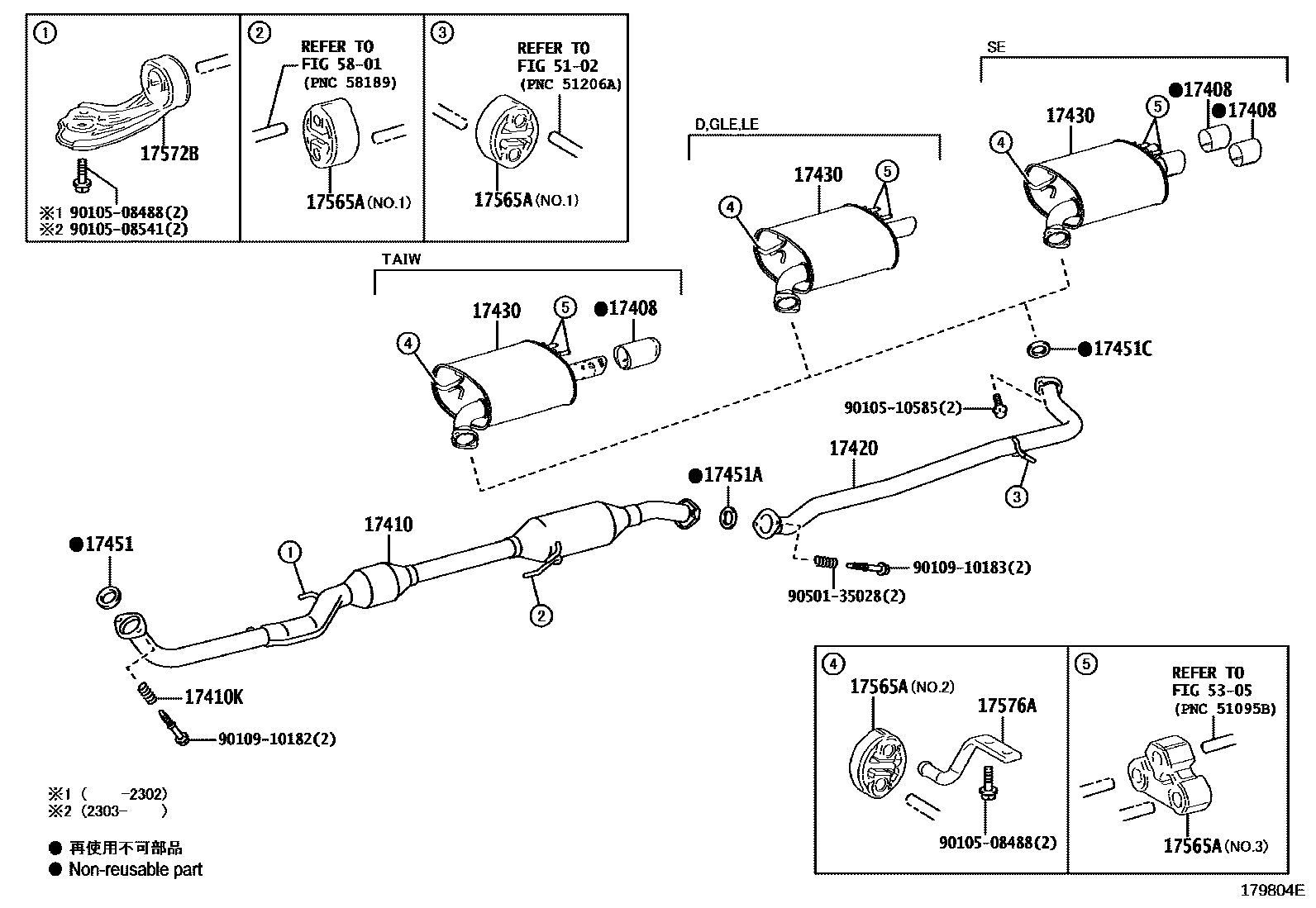

Toyota CAMRY Exhaust Pipe EPC diagram — 179804E
Exhaust Pipe — 179804E (201709 – 999999)

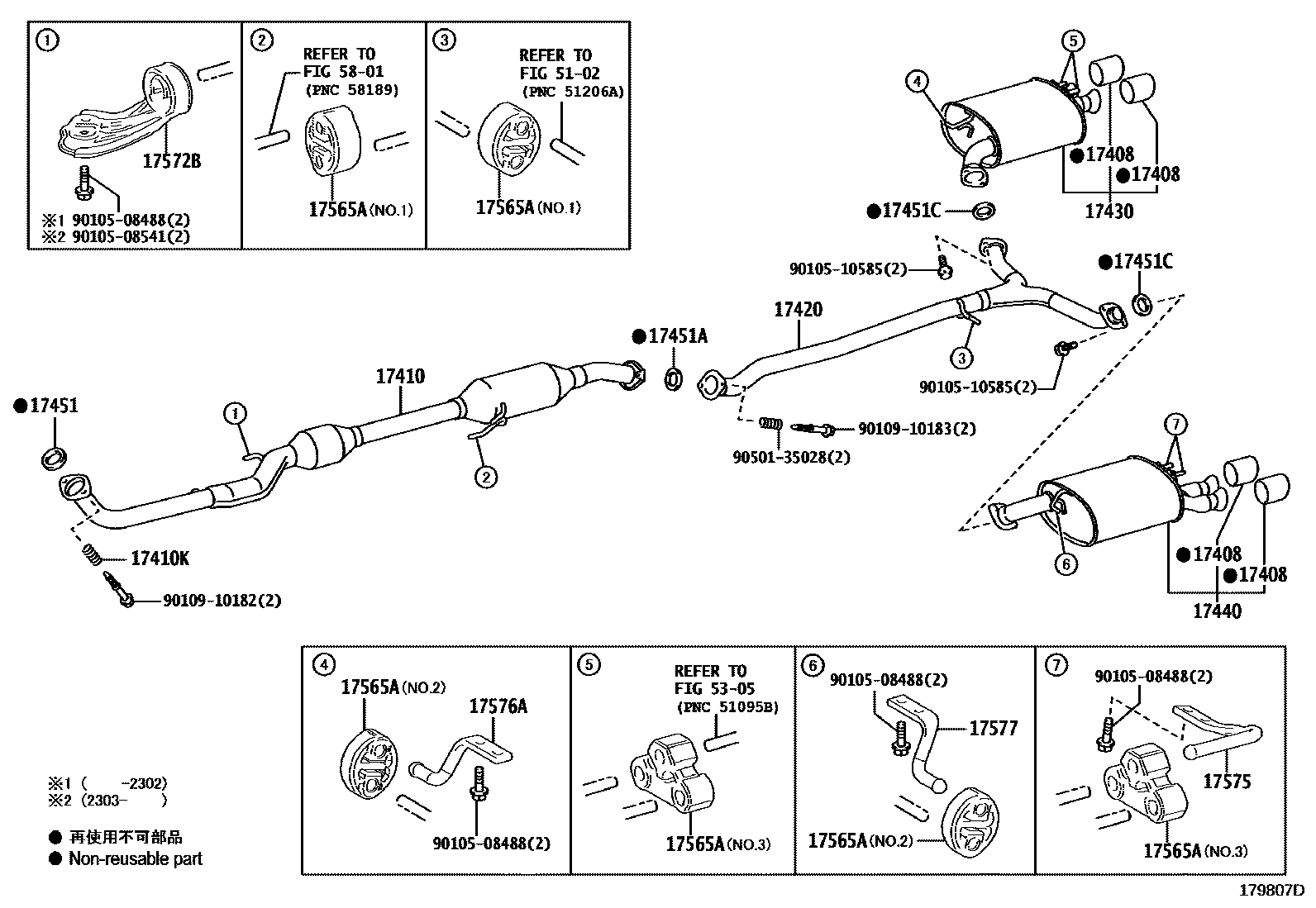

Toyota CAMRY Exhaust Pipe EPC diagram — 179807D
Exhaust Pipe — 179807D (201709 – 999999)

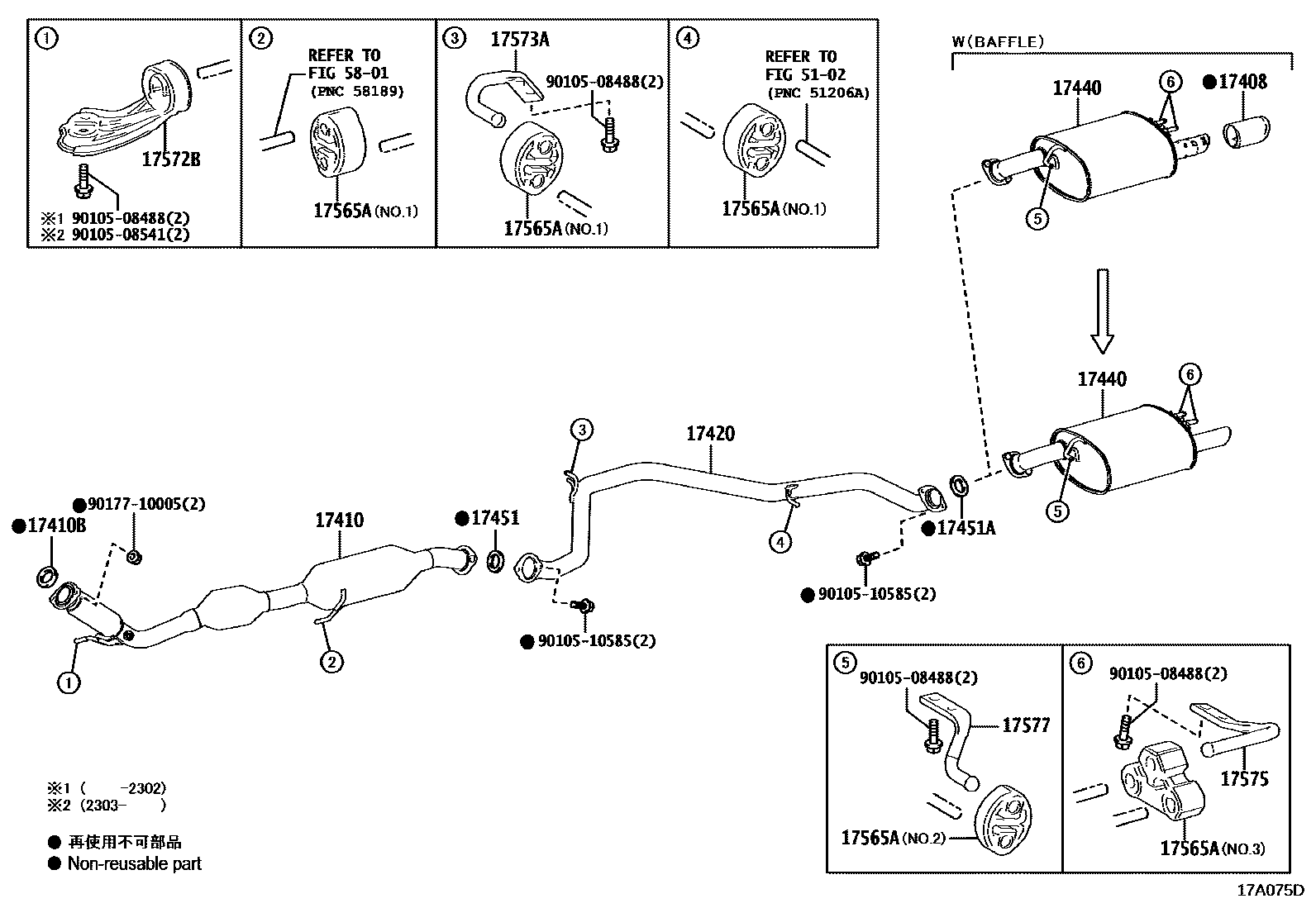

Toyota CAMRY Exhaust Pipe EPC diagram — 17A075D
Exhaust Pipe — 17A075D (201804 – 999999)

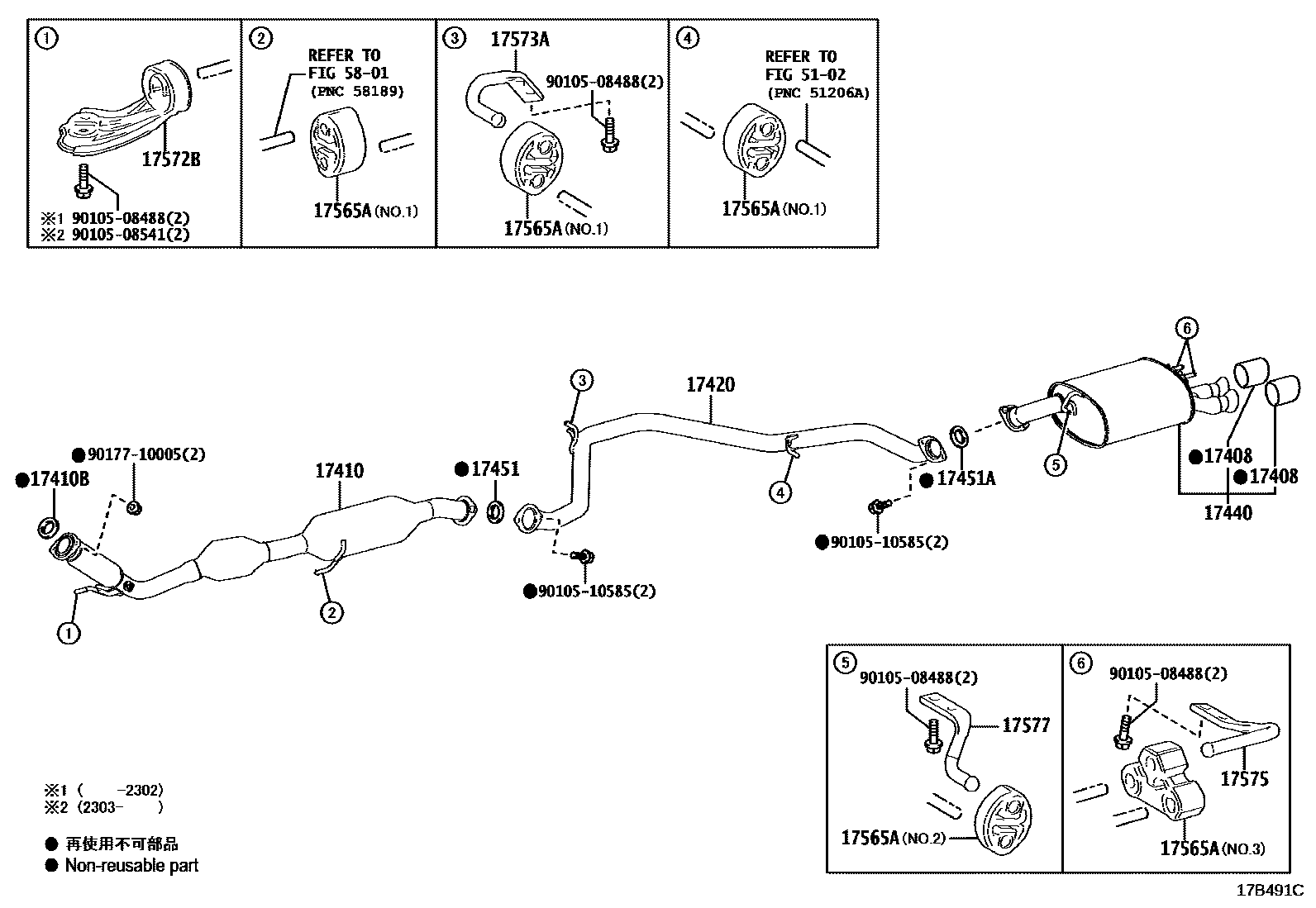

Toyota CAMRY Exhaust Pipe EPC diagram — 17B491C
Exhaust Pipe — 17B491C (202102 – 999999)

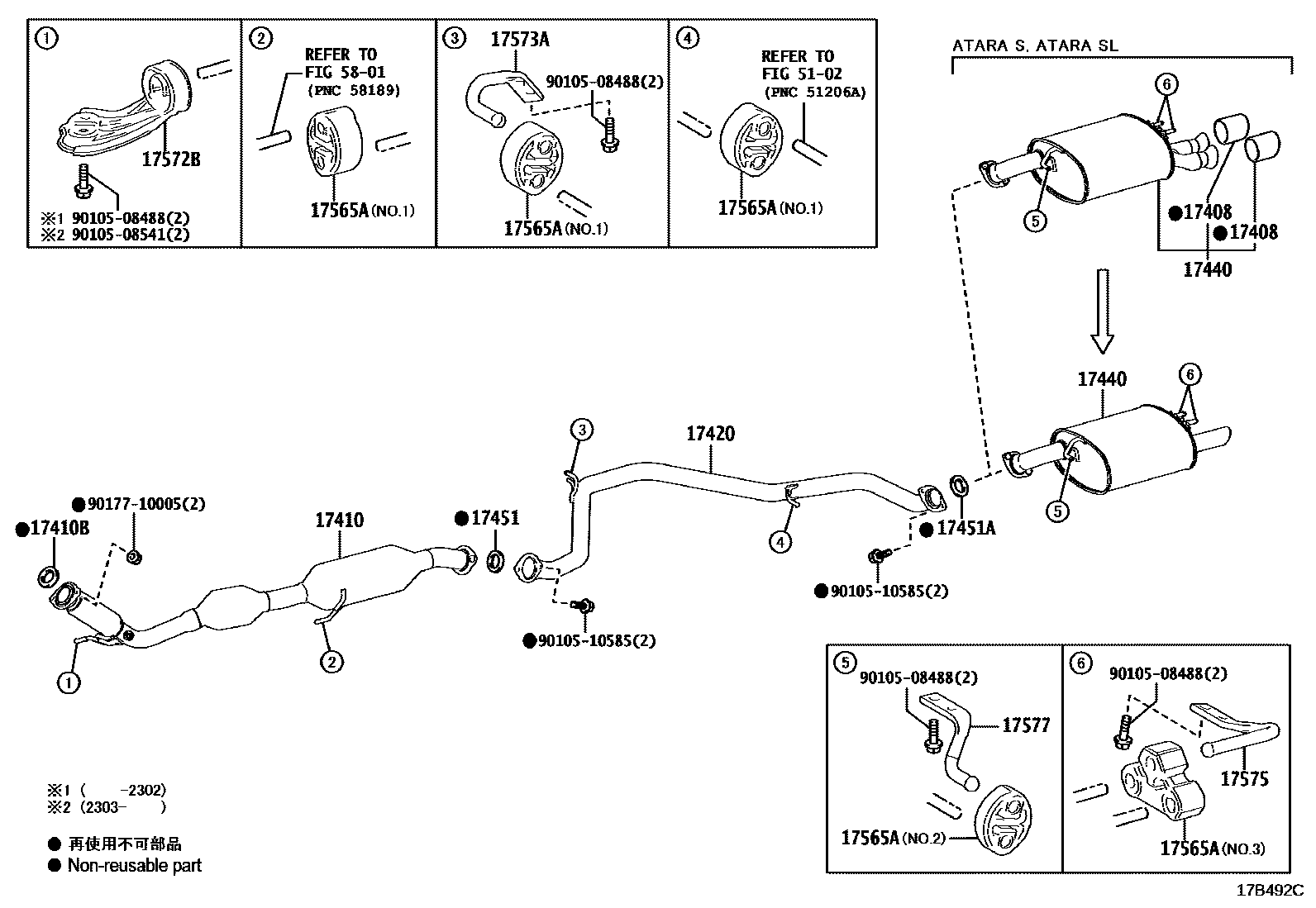

Toyota CAMRY Exhaust Pipe EPC diagram — 17B492C
Exhaust Pipe — 17B492C (202102 – 999999)

PNC and OE references

PNCPart nameOE numbers
17408Exhaust pipe tail throat sub-assembly17408-31080 · 17448-31160
17410Front exhaust pipe assembly17410-24500 · 17410-25120 · 17410-25130 · 17410-31J40 · 17410-36550
17410BExhaust pipe gasket90917-06094
17410KExhaust pipe spring90501-35037
17420Central exhaust pipe assembly17420-25021 · 17420-25040 · 17420-31600 · 17420-36160 · 17420-36190
17430Exhaust tailpipe assembly17430-25130 · 17430-25140 · 17430-25150
17440Left exhaust tailpipe17440-25010 · 17440-25020 · 17440-25030 · 17440-31260 · 17440-31270
17451Exhaust pipe gasket17451-75010 · 90917-06089 · 90917-06090
17451ANo. 2 exhaust pipe gasket17451-31012 · 90917-06078
17451CNo. 3 exhaust pipe gasket90917-06078
17451DNo. 4 exhaust pipe gasket90917-06090
17565ANo. 4 exhaust pipe lifting lug17565-22040 · 17565-31040 · 17566-25010
17571No. 1 exhaust pipe bracket17571-31320
17572BNo. 2 exhaust pipe bracket17572-31150
17573ANo. 3 exhaust pipe bracket17573-25010
17575No. 5 exhaust pipe bracket17575-31160
17576ANo. 6 exhaust pipe bracket17576-31110
17577No. 7 exhaust pipe bracket17577-31040
17584BNo. 1 exhaust pipe bracket17584-31050
