Toyota CAMRY Engine Oil Pump — Figure 1501

Toyota CAMRY EPC diagram 1501, Engine Oil Pump, with 4 images and 11 PNC and OE references.

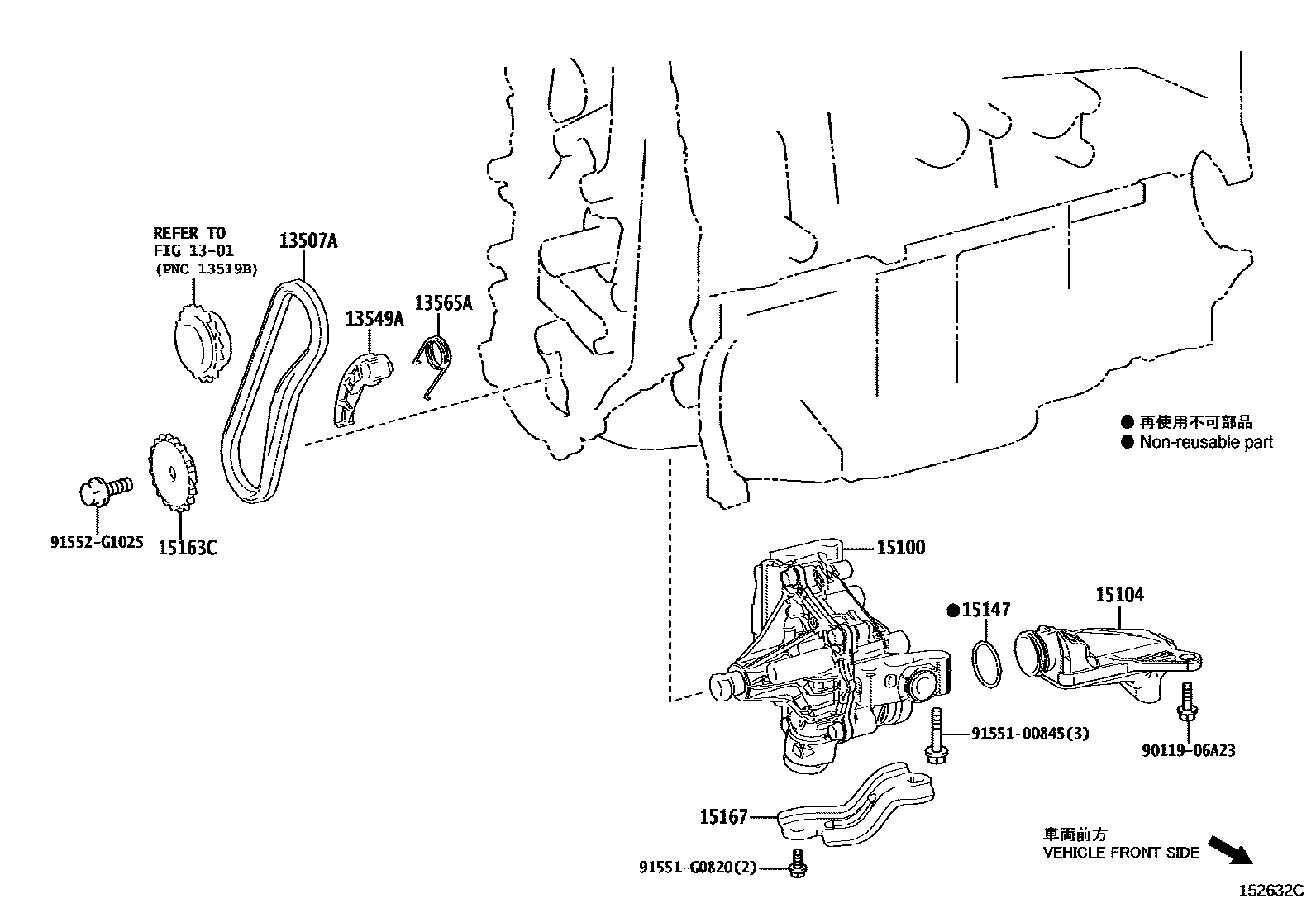

Toyota CAMRY Engine Oil Pump EPC diagram — 152632C
Engine Oil Pump — 152632C (201712 – 999999)

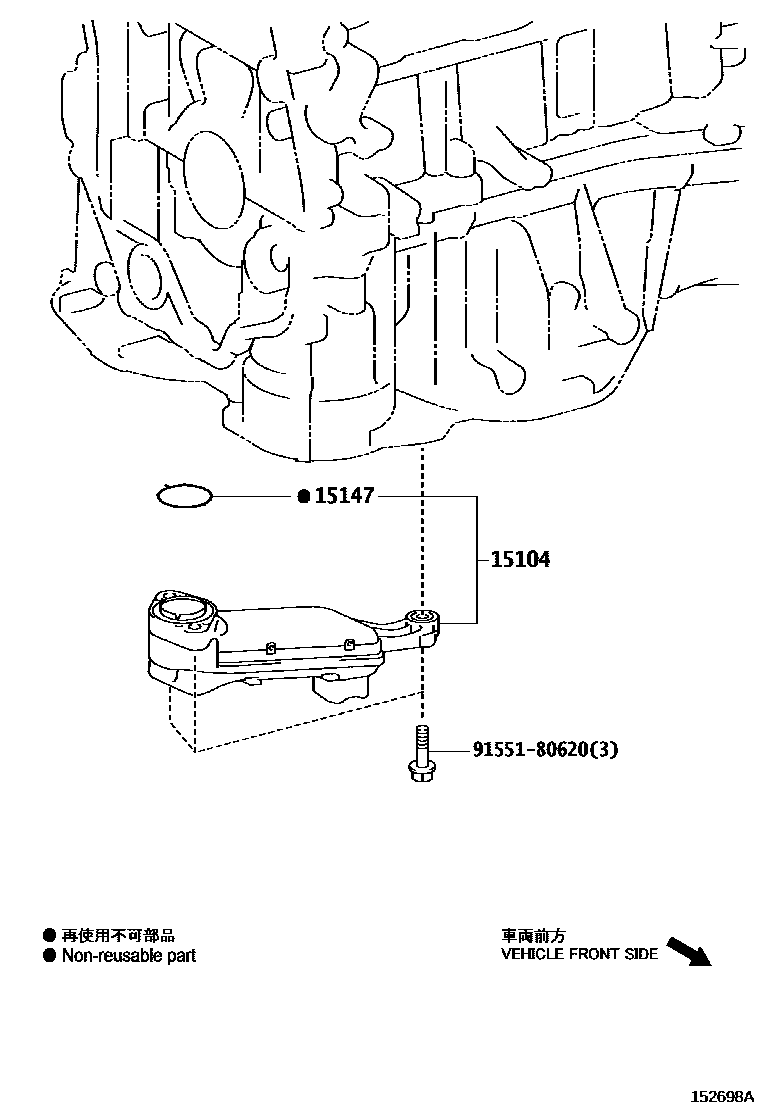

Toyota CAMRY Engine Oil Pump EPC diagram — 152698A
Engine Oil Pump — 152698A (201709 – 999999)

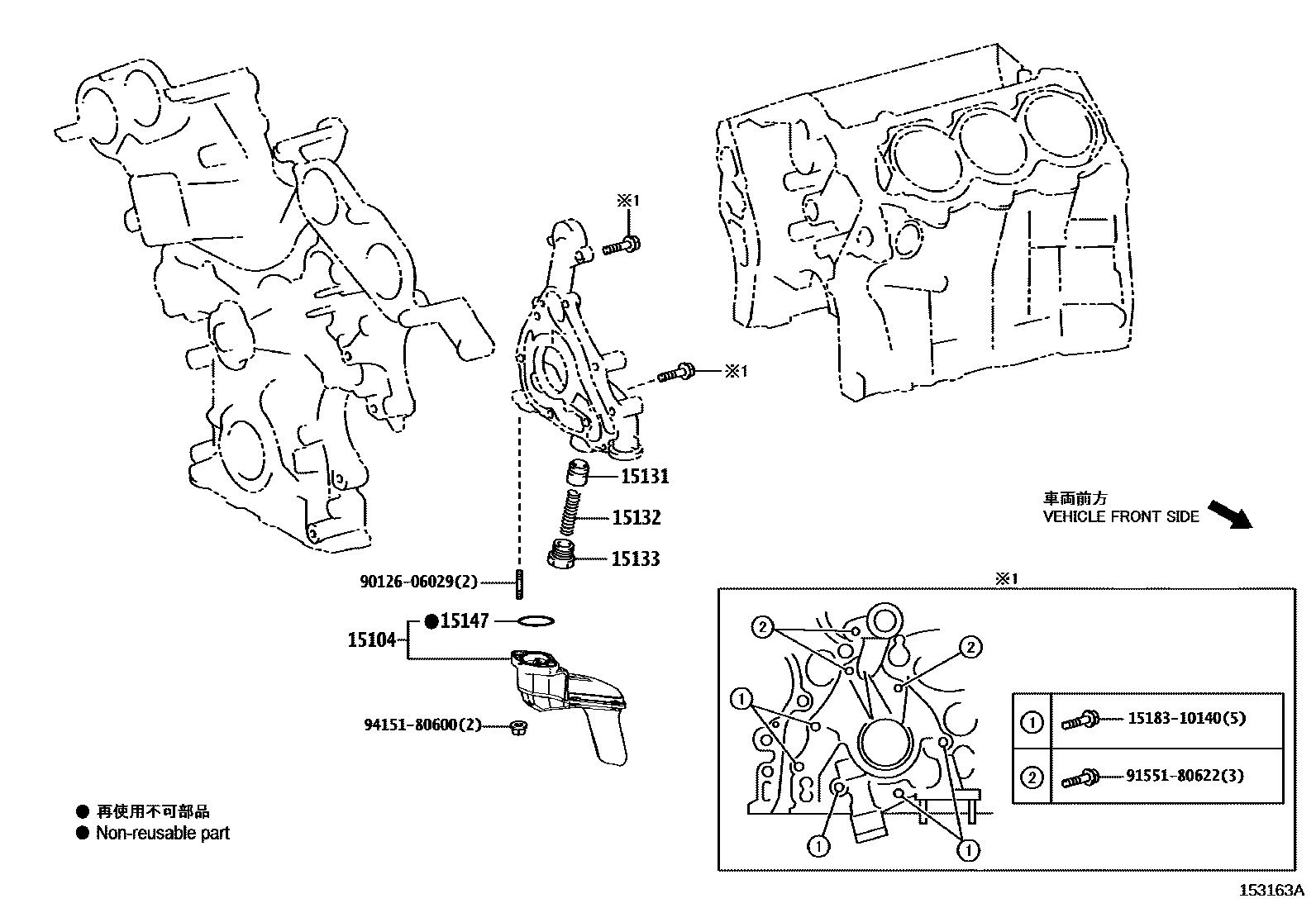

Toyota CAMRY Engine Oil Pump EPC diagram — 153163A
Engine Oil Pump — 153163A (201712 – 999999)

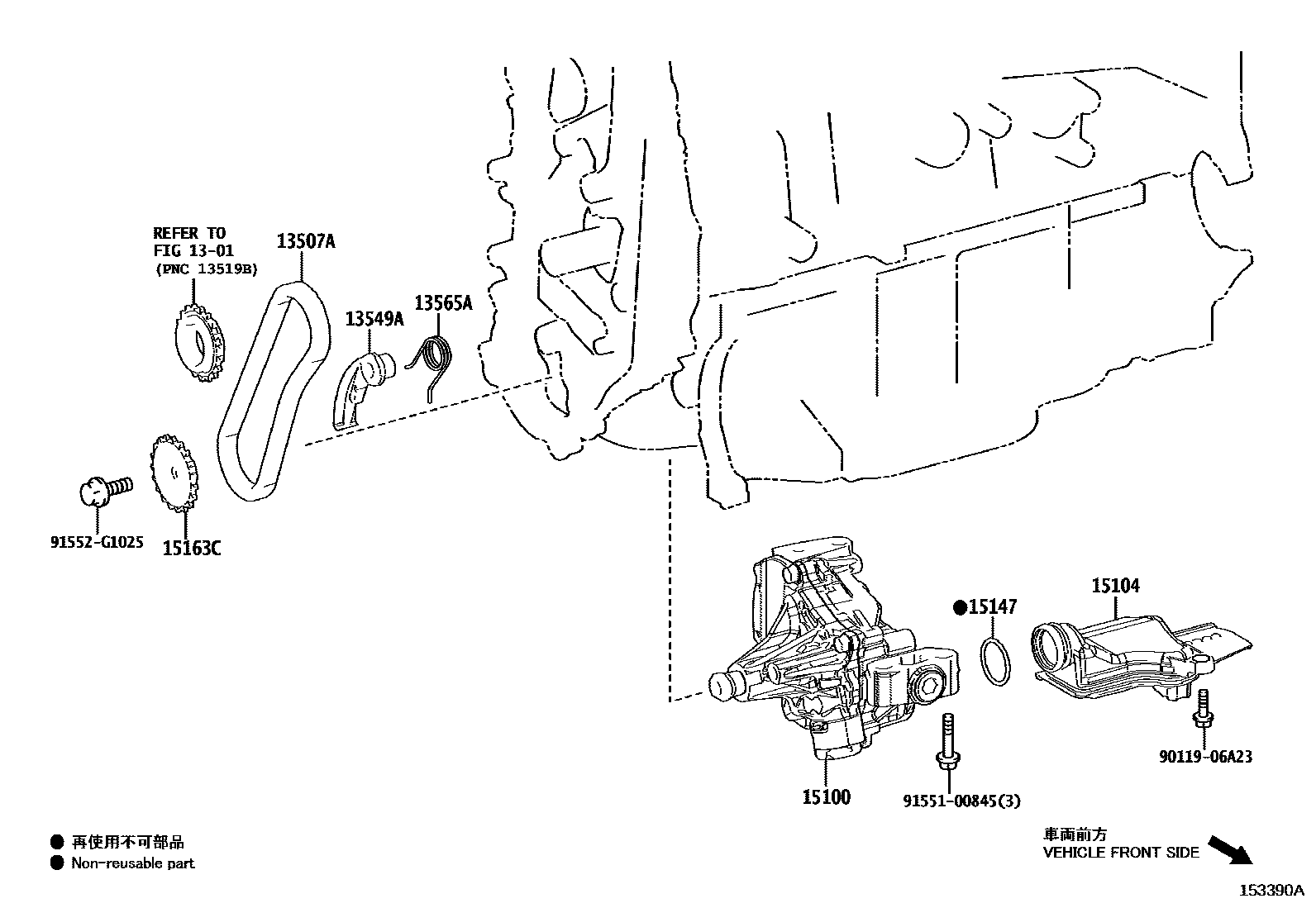

Toyota CAMRY Engine Oil Pump EPC diagram — 153390A
Engine Oil Pump — 153390A (202102 – 999999)

PNC and OE references

PNCPart nameOE numbers
13507AOil pump drive chain sub-assembly13507-24020 · 13507-25010
13549Achain tensioner pressure plate13549-25020
13565Achain damper spring13565-25010
15100Oil pump assembly15100-24020 · 15100-25031 · 15100-25032
15104Oil filter sub-assembly15104-24010 · 15104-25030 · 15104-31160 · 15104-36020
15131Oil pump pressure reducing valve15131-31100
15132Oil pump pressure reducing valve spring15132-31100
15133PLUG, OIL PUMP RELIEF VALVE15133-31100
15147Oil filter gasket15147-25010 · 15147-36010
15163COil pump drive shaft sprocket15163-25010
15167Oil pump bracket15167-25011
