Toyota CAMRY Timing Gear Cover & Rear End Plate — Figure 1106

Toyota CAMRY EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 5 images and 27 PNC and OE references.

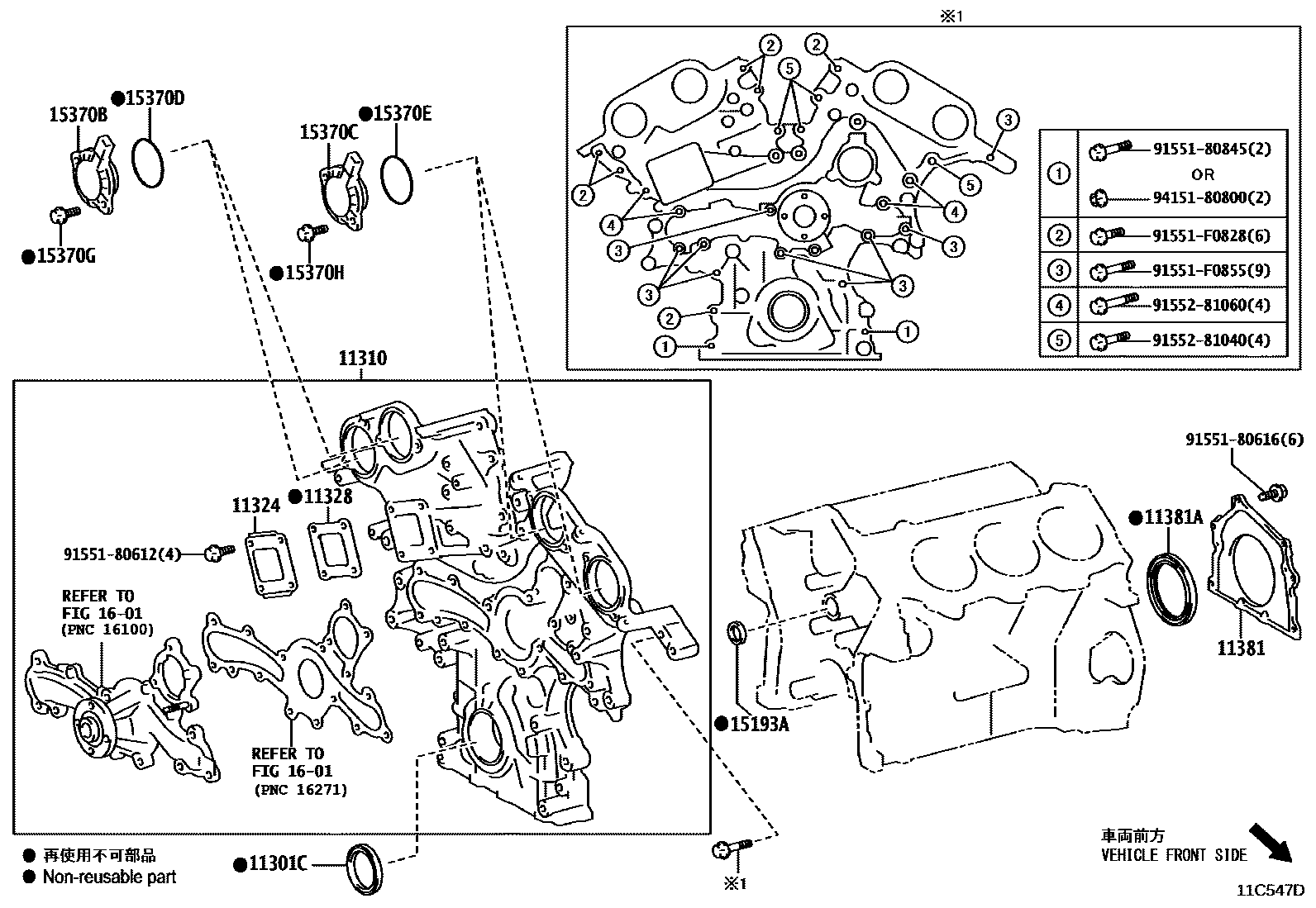

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11C547D
Timing Gear Cover & Rear End Plate — 11C547D (201712 – 999999)

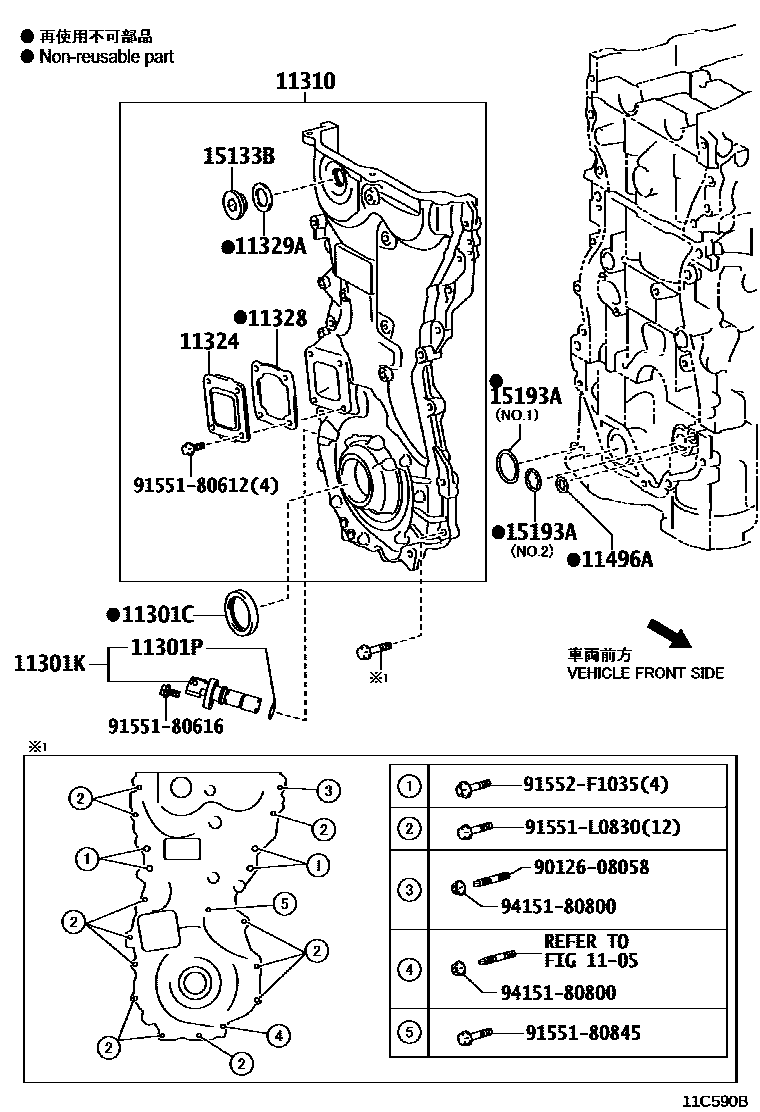

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11C590B
Timing Gear Cover & Rear End Plate — 11C590B (201709 – 999999)

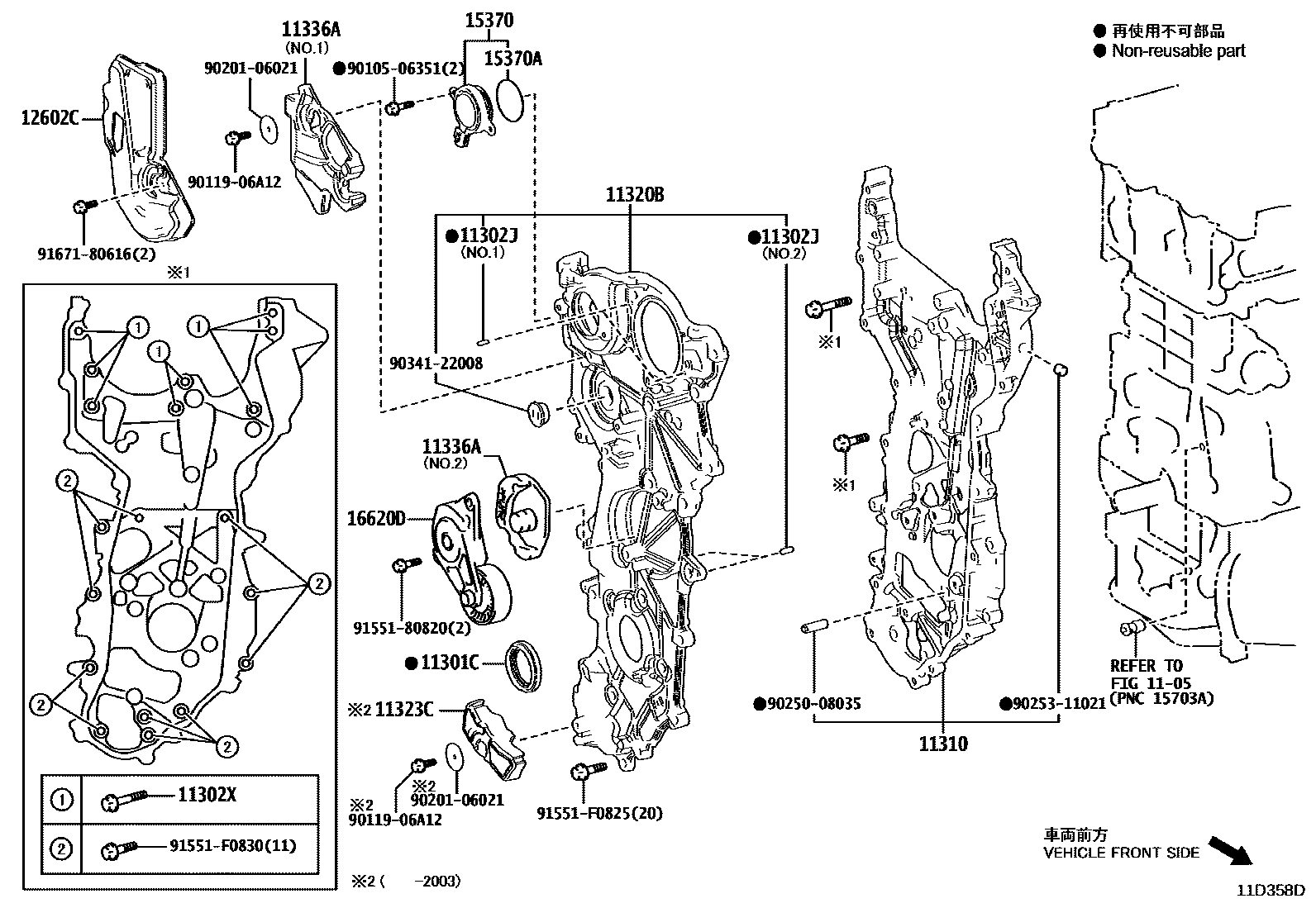

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11D358D
Timing Gear Cover & Rear End Plate — 11D358D (201712 – 999999)

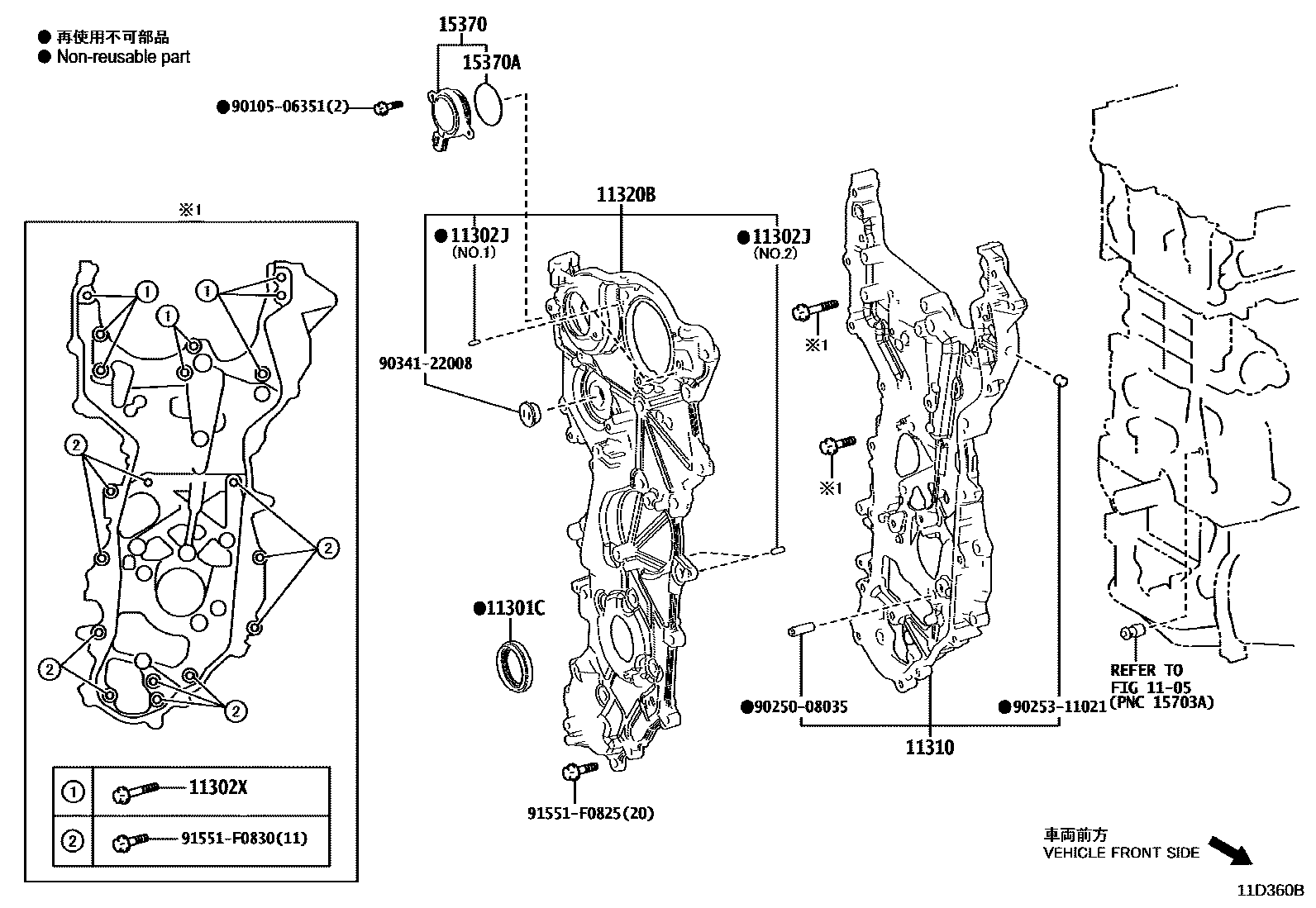

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11D360B
Timing Gear Cover & Rear End Plate — 11D360B (201712 – 999999)

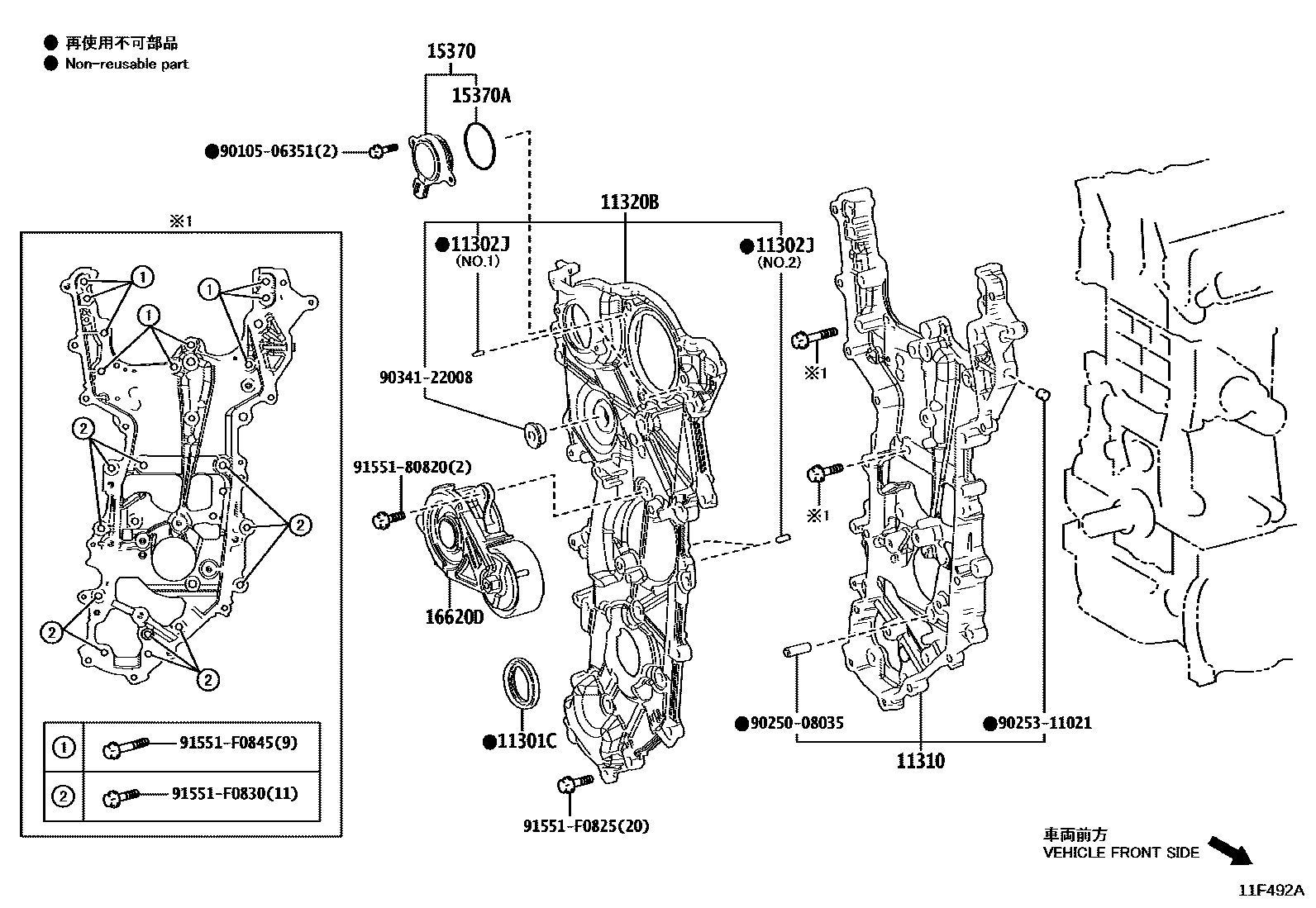

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11F492A
Timing Gear Cover & Rear End Plate — 11F492A (202102 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044 · 90311-42052 · 90311-42061
11301Kcrankshaft position sensor90919-05070
11301PCrankshaft position sensor O-ring90301-14016
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11302Xflange bolts91551-F0845
11310Timing chain cover assembly11310-24010 · 11310-25030 · 11310-31060 · 11310-36020
11320BNo. 2 timing chain cover assembly11320-24010 · 11320-25010 · 11320-25011
11323CNo. 3 timing chain cover11323-25010
11324Timing chain cover11324-31020 · 11324-36010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-31030 · 11328-36020
11329ANo. 2 timing belt or chain cover gasket11329-36020
11336ATiming gear cover vibration isolation pad11336-25010 · 11339-25010
11381RETAINER, ENGINE REAR OIL SEAL11381-31030
11381ASEAL, ENGINE REAR OIL90311-92011 · 90311-92012
11496AOil hole cover gasket11496-36010
12602CEngine hood No. 212612-25010
15133BPLUG, OIL PUMP RELIEF VALVE15133-36020
15193Aoil pump gasket15193-31020 · 15193-36010 · 15197-36010
15370Camshaft timing oil control solenoid valve assembly15370-25020
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006
15370BRight camshaft timing oil control solenoid valve assembly15370-31010
15370CLeft camshaft timing oil control solenoid valve assembly15370-31010
15370DO-ring (for right camshaft timing oil control solenoid valve)90301-50003
15370EO-ring (for left camshaft timing oil control solenoid valve)90301-50003
15370GBolt (for right camshaft timing oil control solenoid valve)91551-80616
15370HBolt (for left camshaft timing oil control solenoid valve)91551-80616
16620DPoly V-belt tensioner assembly16620-24020 · 16620-24021 · 16620-24040 · 16620-25020 · 16620-25021
