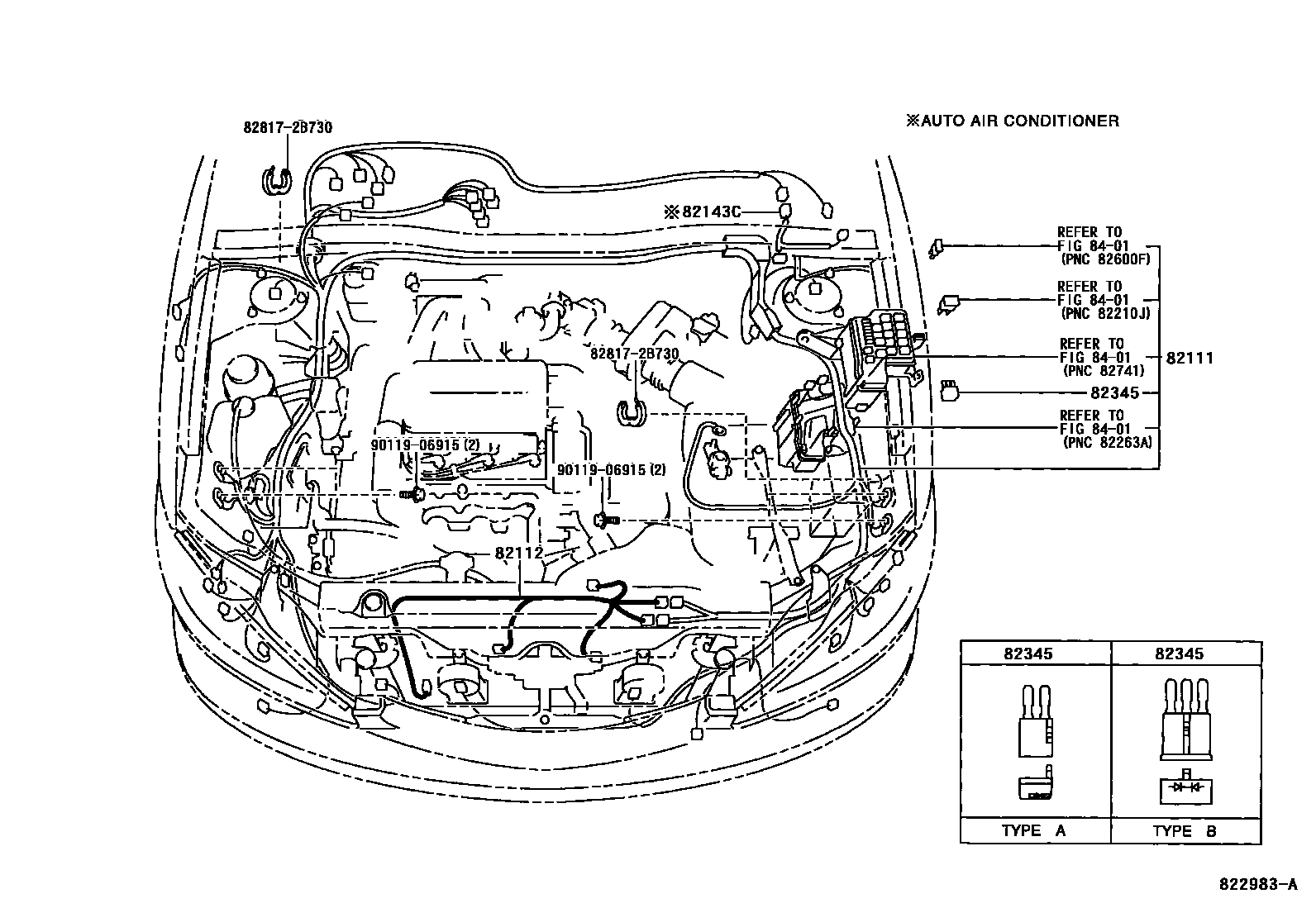

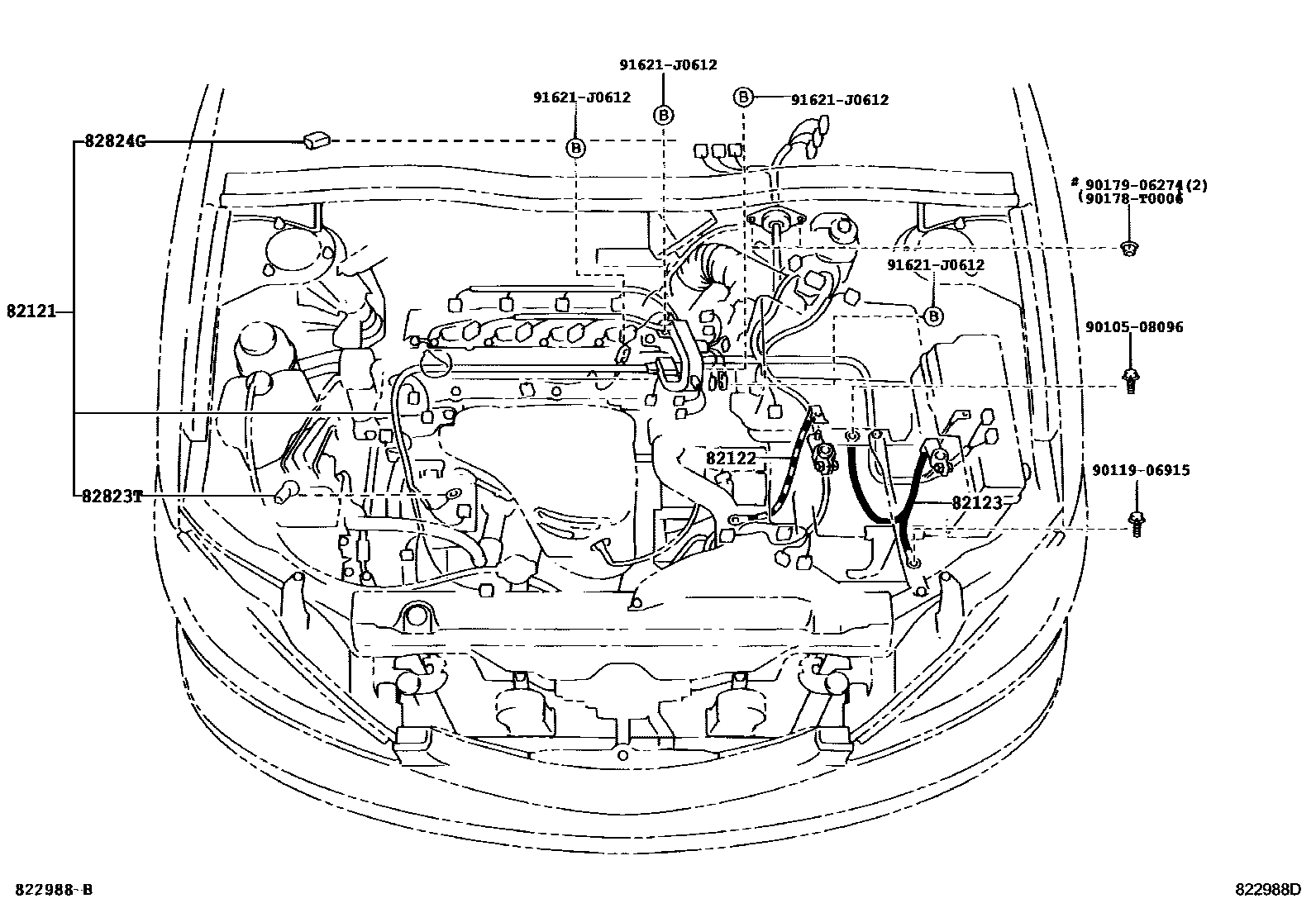

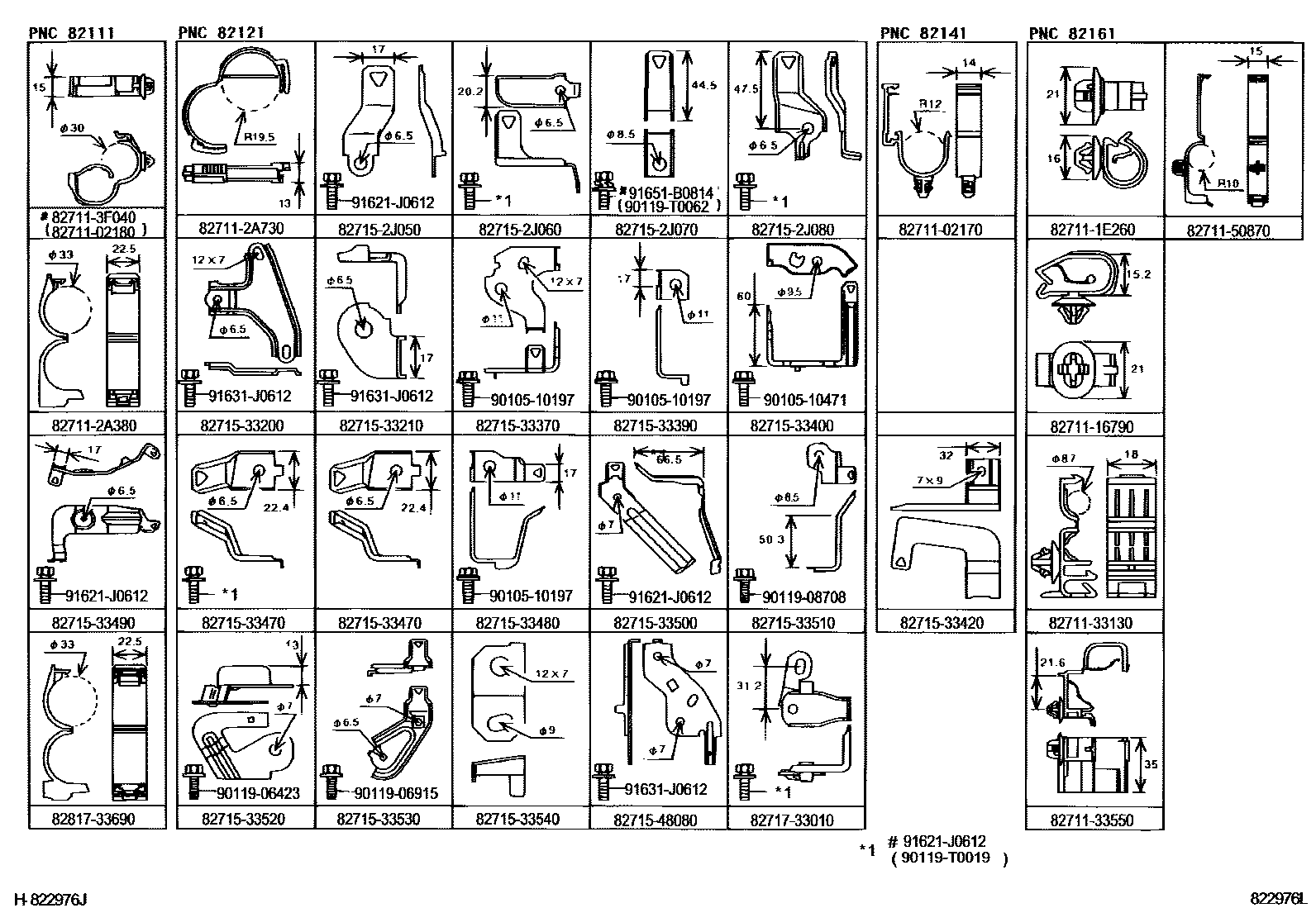

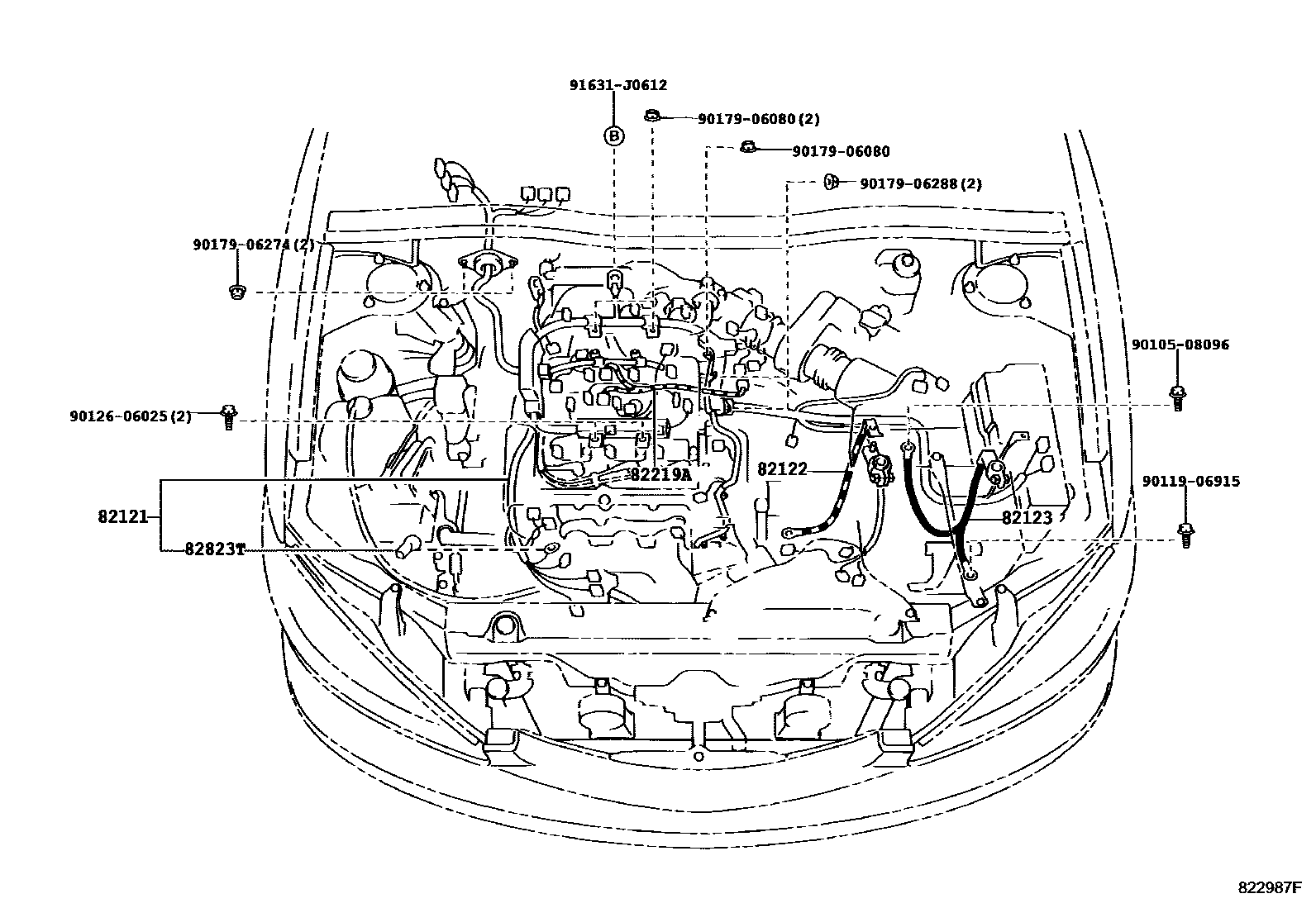

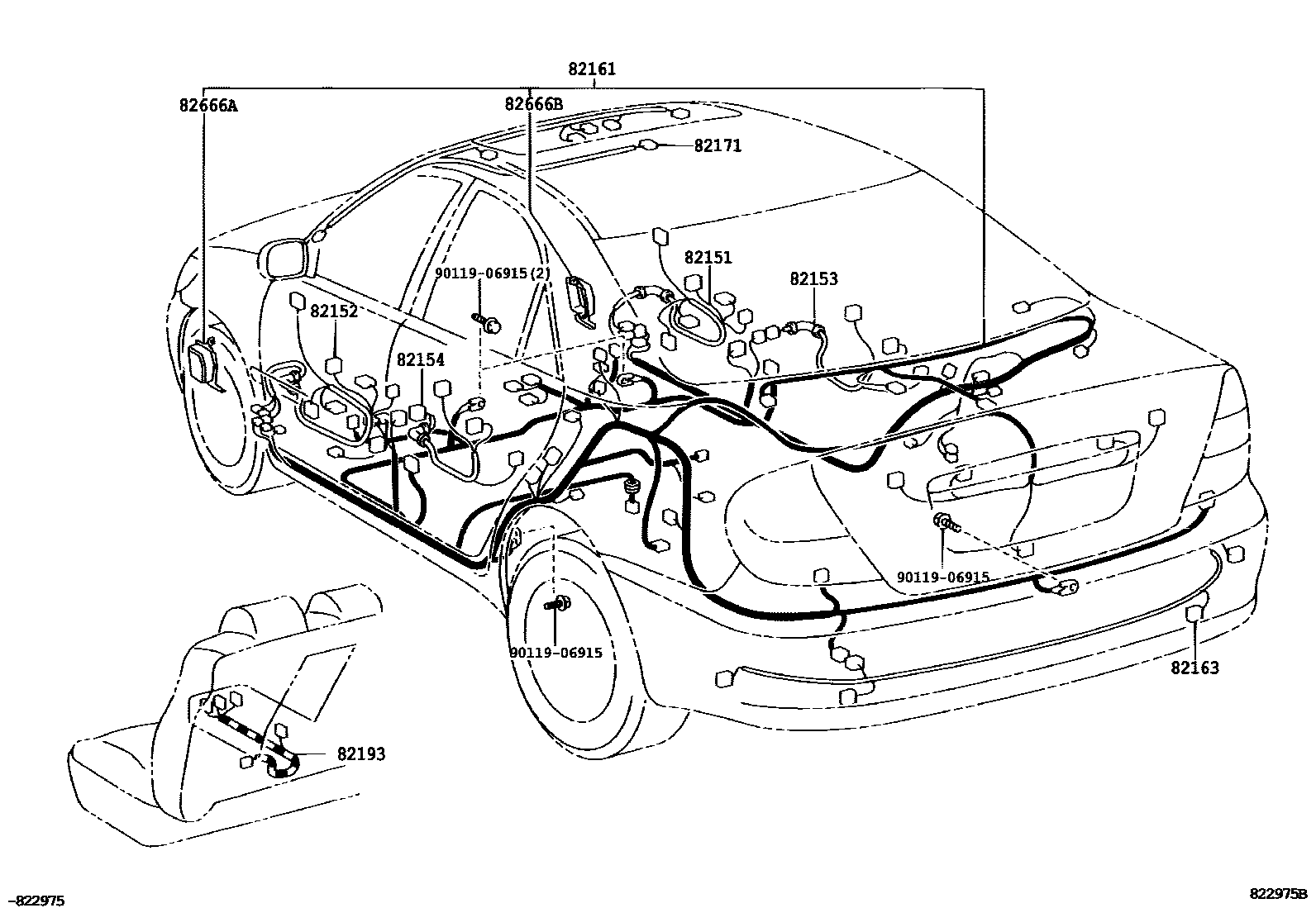

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 13 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

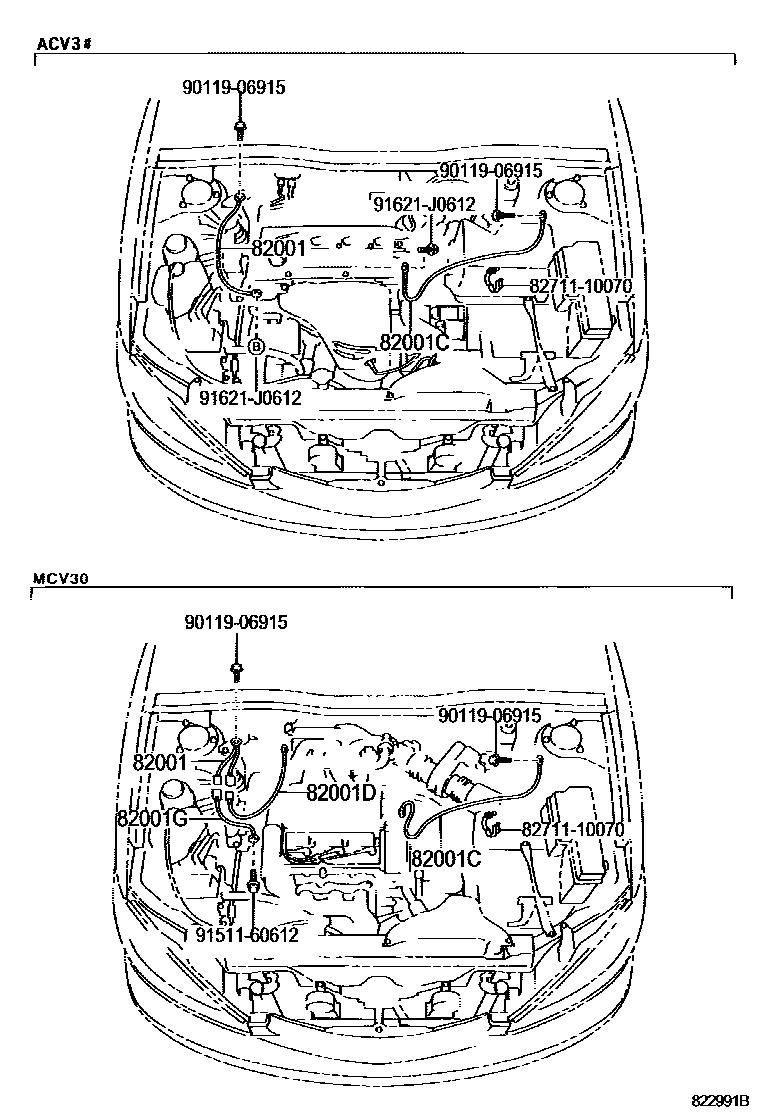

| 82001 | Connection cable No. 1 | 90980-07346 · 90980-07410 |
| 82001C | Connection cable No. 2 | 90980-07400 |
| 82001D | Connection cable No. 3 | 90980-07347 |
| 82001G | No. 4 connecting cable | 90980-07287 |

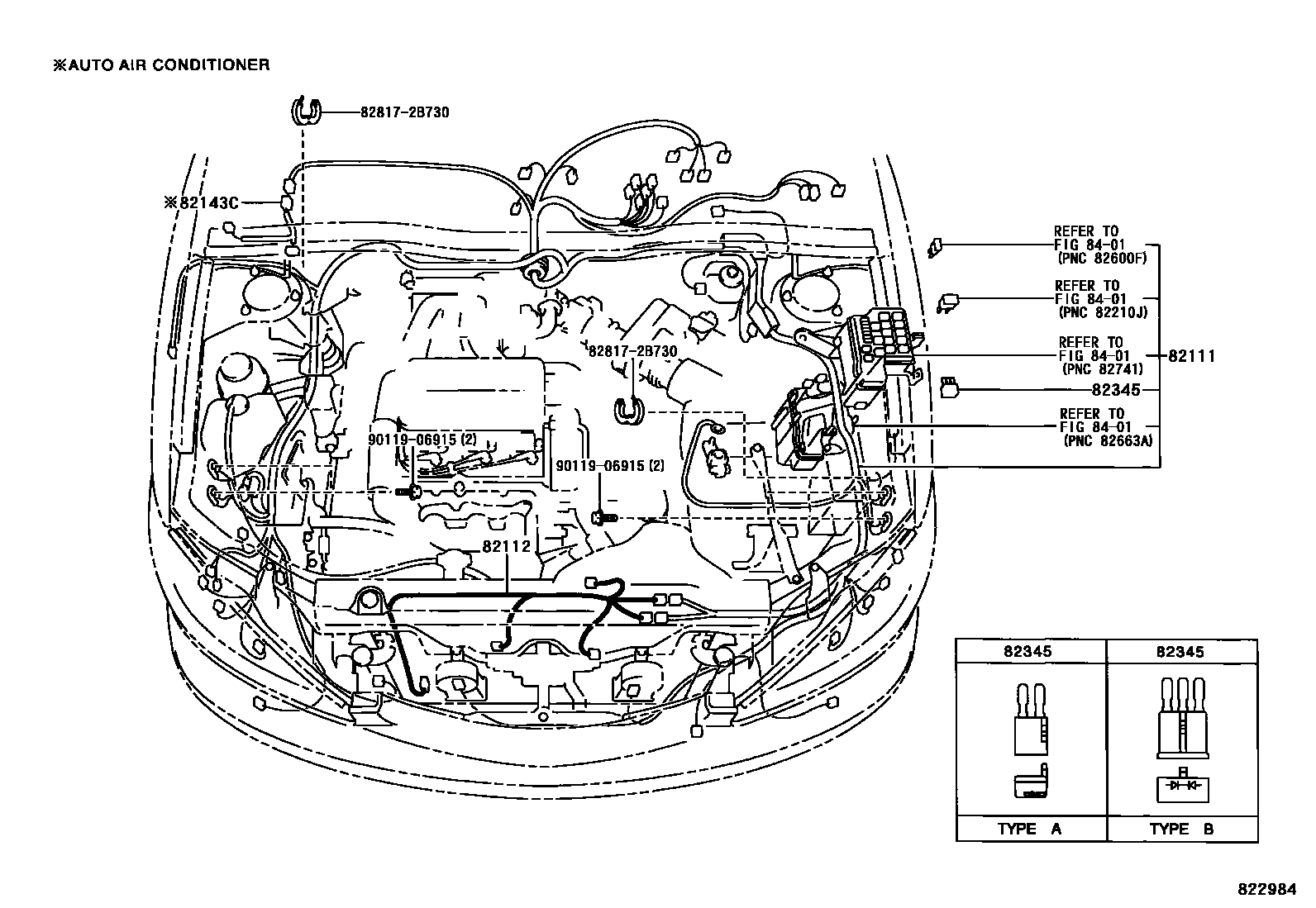

| 82111 | Engine room main wiring harness | 82111-06A71 · 82111-06A91 · 82111-06B01 · 82111-06B11 · 82111-06B21 · 82111-06B31 · 82111-06B41 · 82111-06B51 · 82111-06B61 · 82111-06B71 · 82111-06B81 · 82111-06B91 · 82111-06C01 · 82111-06C11 · 82111-06C21 · 82111-06C31 · 82111-06C41 · 82111-06C42 · 82111-06C51 · 82111-06C61 · 82111-06C71 · 82115-06730 · 82115-06740 · 82115-06750 · 82115-06780 · 82115-06790 · 82115-06800 · 82115-06810 · 82115-06820 · 82115-06830 · 82115-06840 · 82115-06850 · 82115-06860 · 82115-06870 · 82115-06880 · 82116-06010 · 82116-06020 · 82116-06030 |
| 82112 | Engine room wiring harness No. 2 | 82112-06050 |

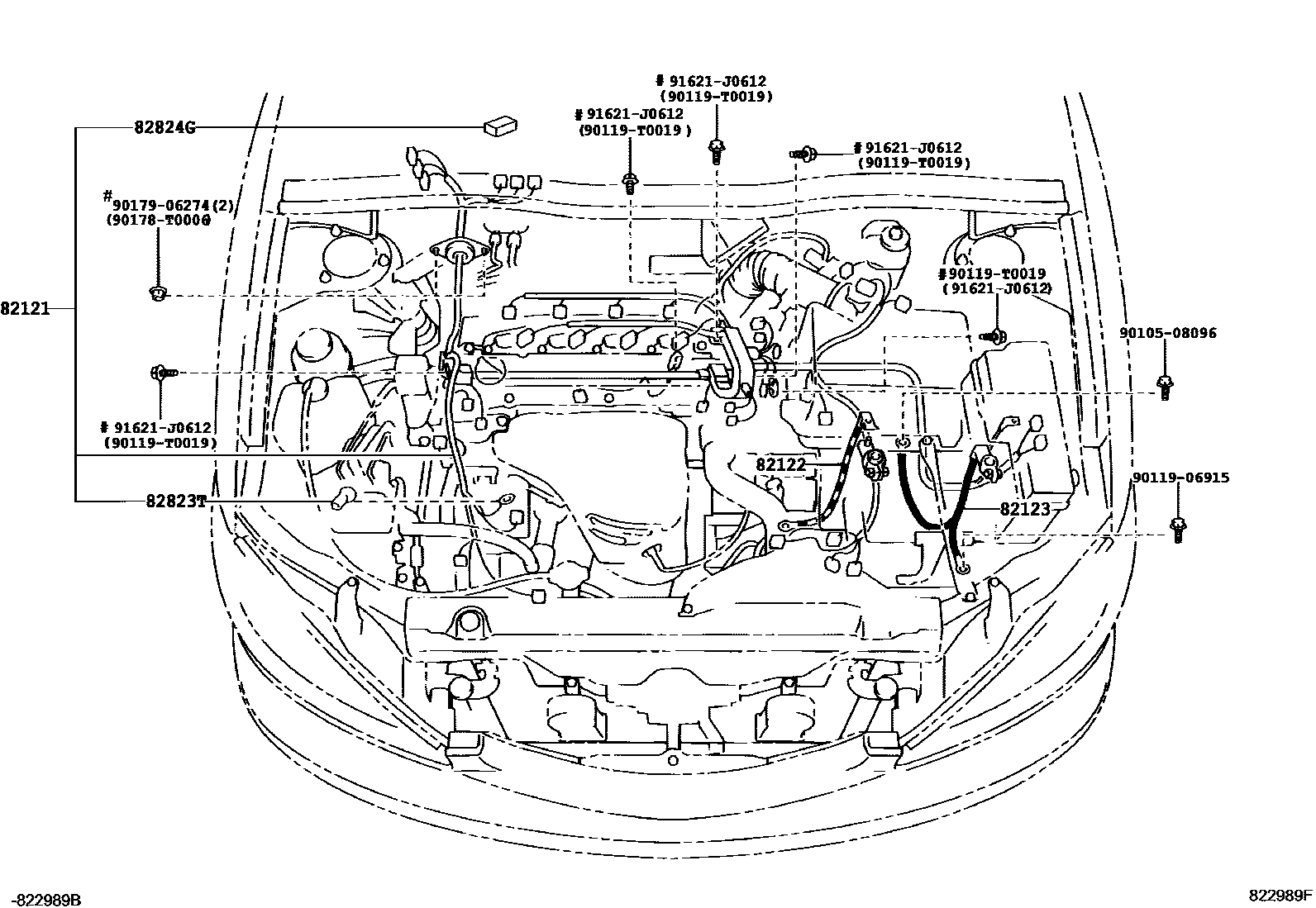

| 82121 | Engine wiring harness | 82121-06650 · 82121-06651 · 82121-06660 · 82121-06661 · 82121-06670 · 82121-06680 · 82121-06681 · 82121-06700 · 82121-06701 · 82121-06710 · 82121-06720 · 82121-06721 · 82121-3T750 · 82121-3Y020 · 82121-3Y021 · 82139-33020 |
| 82122 | Engine No. 2 wiring harness | 82122-06040 |
| 82123 | Engine No. 3 wiring harness | 82123-06050 · 82123-06060 |

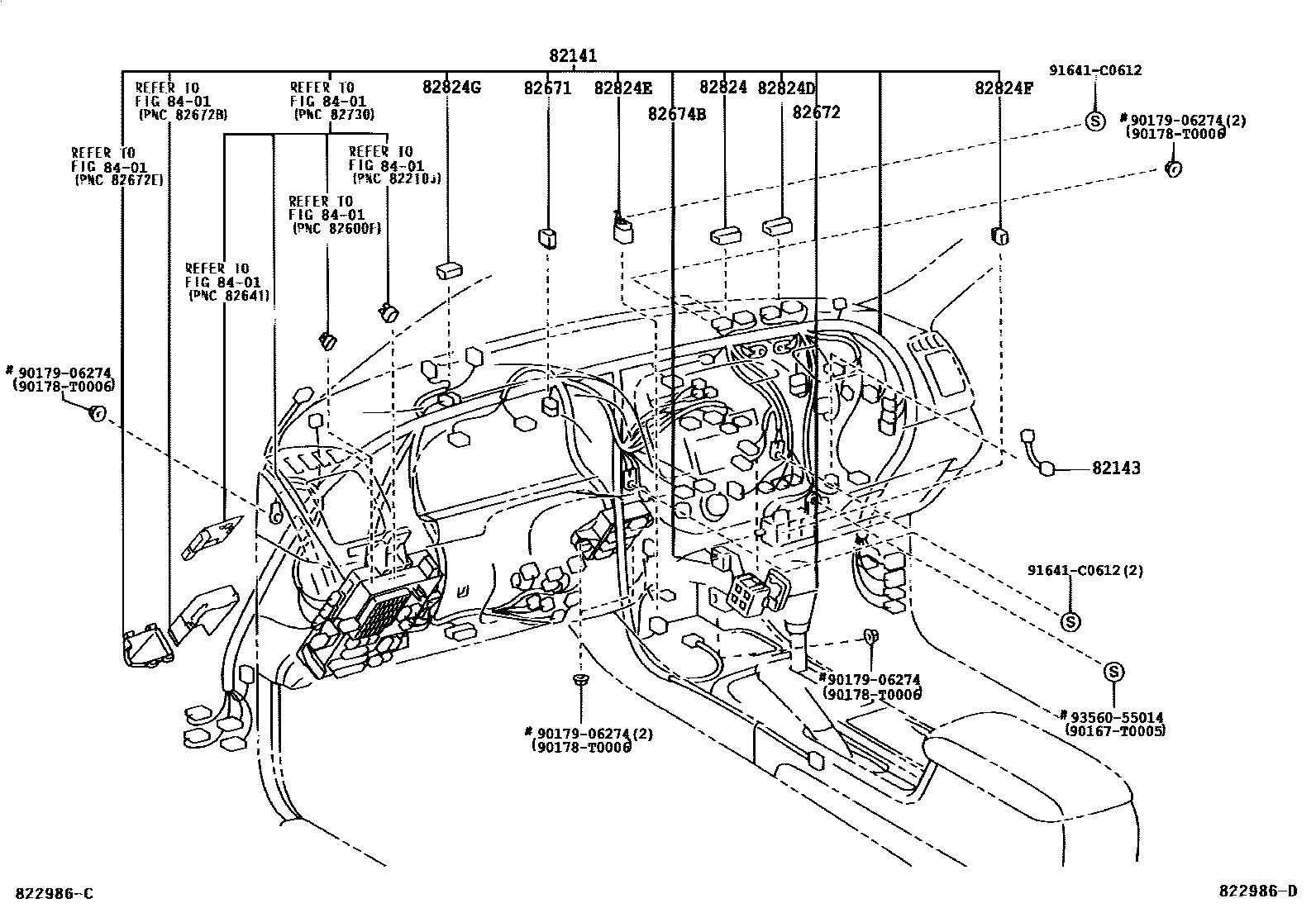

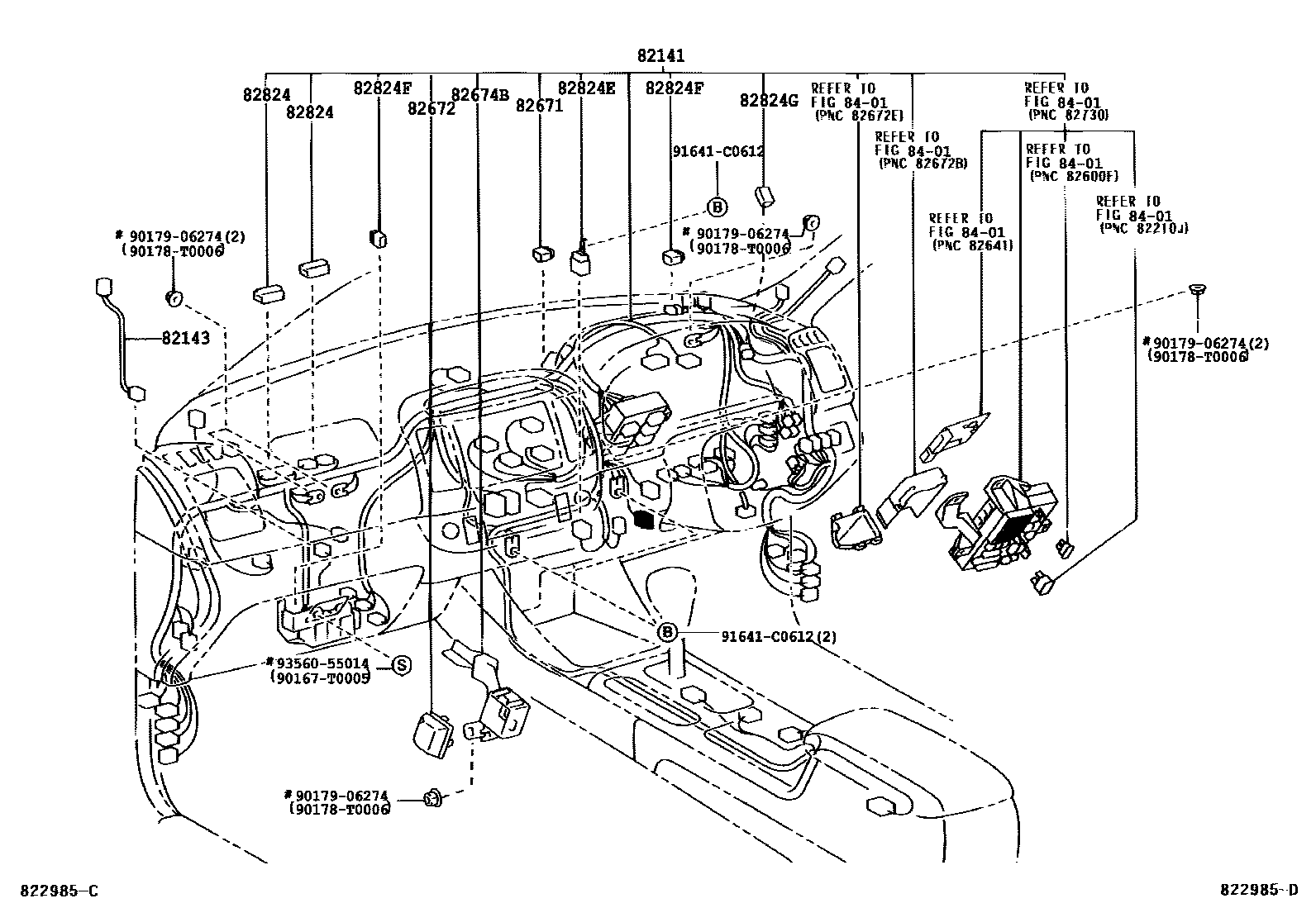

| 82141 | Dashboard wiring harness | 82141-06B12 · 82141-06B13 · 82141-06B22 · 82141-06B23 · 82141-06B31 · 82141-06B32 · 82141-06B42 · 82141-06B43 · 82141-06B51 · 82141-06B52 · 82141-06B62 · 82141-06B72 · 82141-06B82 · 82141-06B92 · 82141-06C02 · 82141-06C12 · 82141-06C21 · 82141-06C31 · 82141-06C42 · 82141-06C51 · 82141-06C62 · 82141-06C72 · 82141-06C82 · 82141-06C92 · 82141-06D02 · 82141-06D12 · 82141-06D22 · 82141-06D31 · 82141-06D41 · 82141-06D51 · 82141-06D62 · 82141-06D72 · 82141-06P80 · 82145-06330 · 82145-06331 · 82145-06340 · 82145-06341 · 82145-06350 · 82145-06351 · 82145-06360 · 82145-06361 · 82145-06370 · 82145-06371 · 82145-06380 · 82145-06381 · 82145-06390 · 82145-06391 · 82145-06400 · 82145-06401 · 82145-06410 · 82145-06411 · 82145-06420 · 82145-06421 · 82145-06430 · 82145-06431 · 82145-06440 · 82145-06441 · 82145-06450 · 82145-06451 · 82145-06460 · 82145-06461 · 82145-06470 · 82145-06471 · 82145-06480 · 82145-06481 · 82145-06490 · 82145-06491 · 82145-06500 · 82145-06501 · 82145-06510 · 82145-06511 · 82145-06520 · 82145-06521 · 82145-06530 · 82145-06531 · 82145-06540 · 82145-06541 · 82145-06550 · 82145-06551 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-06060 |
| 82143C | Instrument panel wiring harness No. 3 | 82143-06070 · 82143-06080 · 82143-06090 |
| 82151 | Right front door wiring harness | 82151-06220 · 82151-06240 · 82151-06250 · 82151-06260 · 82151-06280 · 82151-06381 · 82151-06541 · 82151-06551 · 82151-06561 · 82151-06571 |
| 82152 | Left front door wiring harness | 82152-06250 · 82152-06270 · 82152-06280 · 82152-06290 · 82152-06400 · 82152-06621 · 82152-06631 · 82152-06641 · 82152-06651 · 82152-06661 |
| 82153 | Rear door wiring harness No. 1 | 82153-06030 · 82153-06050 · 82153-06060 · 82153-06071 · 82153-06081 |
| 82154 | Rear door wiring harness No. 2 | 82154-06030 · 82154-06050 · 82154-06060 · 82154-06071 · 82154-06081 |

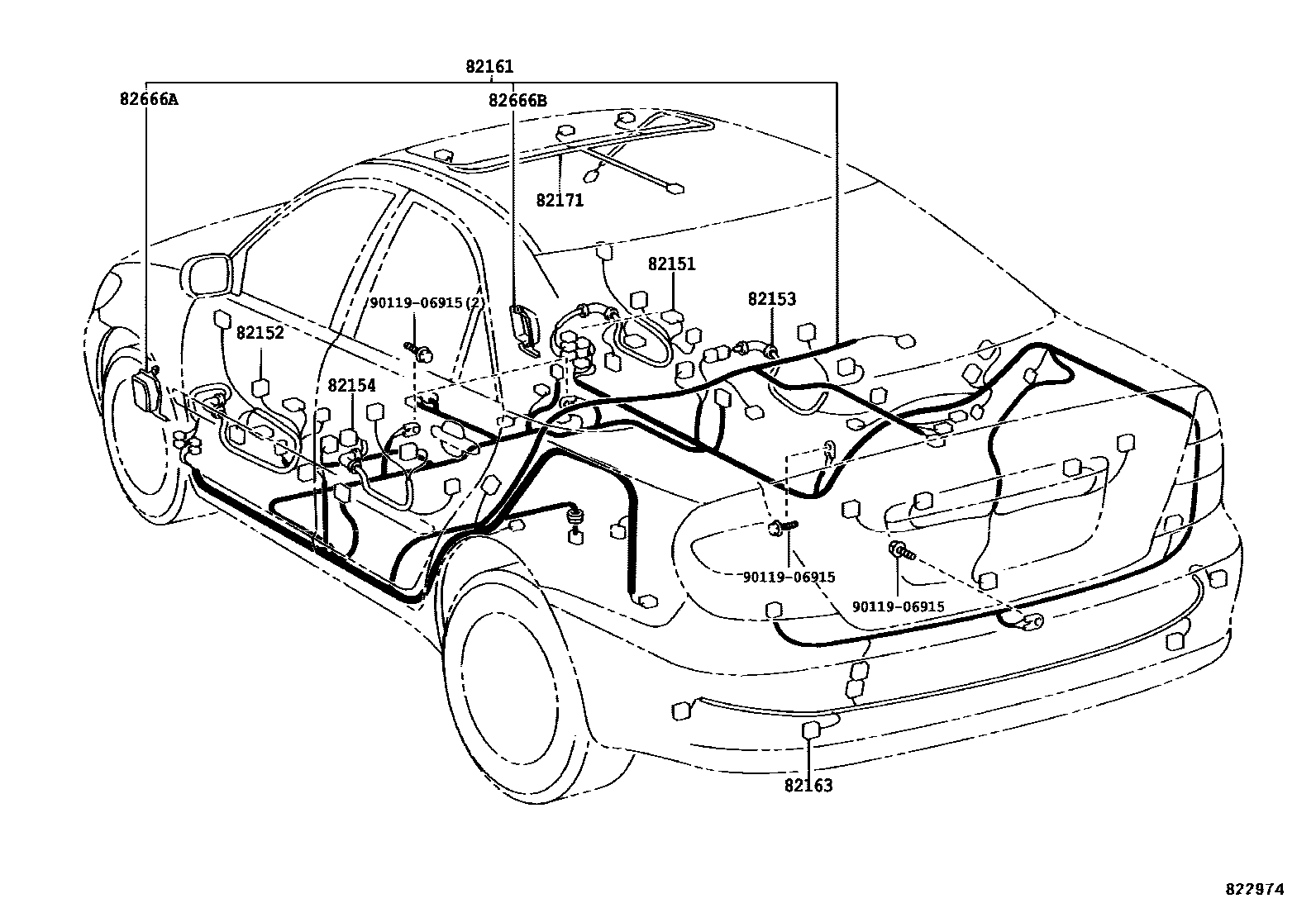

| 82161 | floor wiring harness | 82161-06460 · 82161-06550 · 82161-06560 · 82161-06570 · 82161-06580 · 82161-06590 · 82161-06600 · 82161-06610 · 82161-06620 · 82161-06630 · 82161-06640 · 82161-06650 · 82161-06660 · 82161-06670 · 82161-06680 · 82161-06690 · 82161-06700 · 82161-06710 · 82161-06760 · 82161-06770 · 82161-06780 · 82161-06790 · 82161-06800 · 82161-06810 · 82161-06820 · 82161-06830 · 82161-06840 · 82161-06850 · 82161-06860 · 82161-06870 · 82161-06881 · 82161-06891 · 82161-06A00 · 82161-06A10 · 82161-06A20 · 82161-06A31 · 82161-06A41 · 82161-06A50 · 82161-06A70 · 82161-06A81 · 82161-06G40 |
| 82163 | Floor wiring harness No. 3 | 82163-06050 · 82163-06051 · 82163-06060 · 82163-06061 · 82163-06070 |
| 82167 | Seat No. 1 wiring harness | 79173-06010 |
| 82171 | Roof No. 1 wiring harness | 82171-06380 · 82171-06390 · 82171-06400 · 82171-06410 · 82171-06420 · 82171-06430 · 82171-06440 · 82171-06450 · 82171-06490 · 82171-06500 · 82171-06510 · 82171-06520 · 82171-06530 · 82171-06540 · 82171-06610 · 82171-06620 |

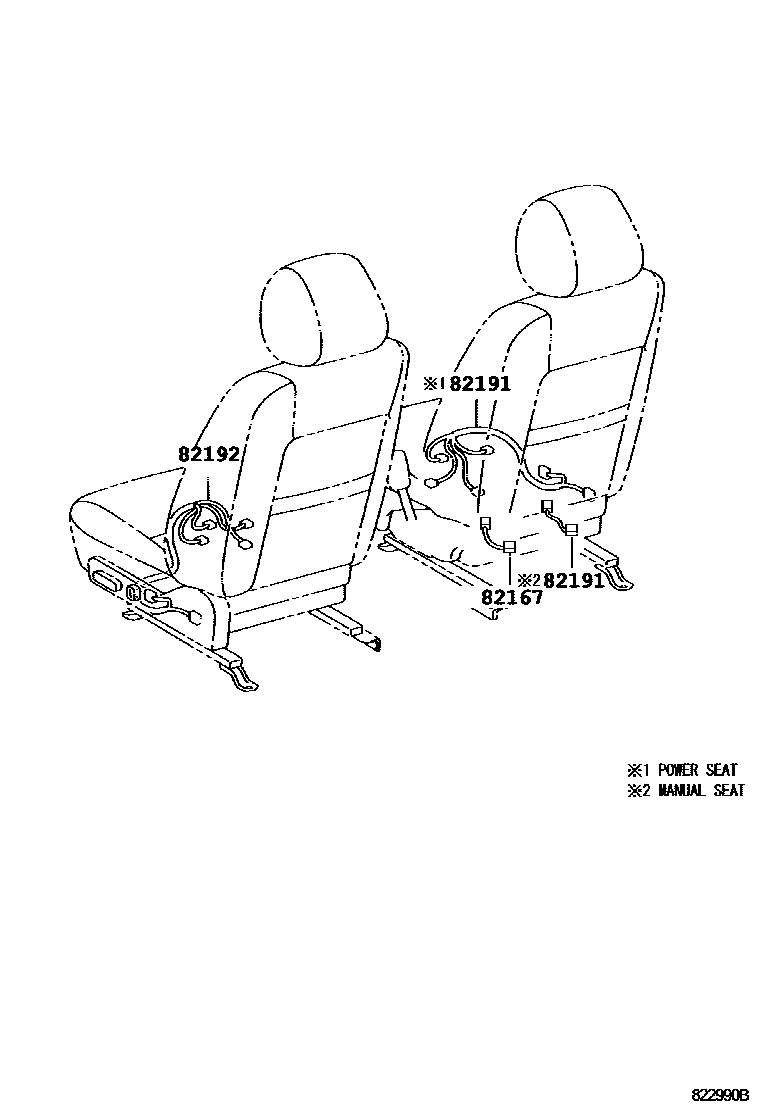

| 82191 | Front right seat wiring harness | 79137-06010 · 82191-06010 · 82191-06020 · 82191-06030 · 82191-06040 · 82191-06060 · 82191-06071 |
| 82192 | Front left seat wiring harness | 82192-06010 · 82192-06020 · 82192-06030 · 82192-06040 · 82192-06050 · 82192-06060 |
| 82193 | Rear right seat wiring harness | 82193-06010 |
| 82219A | sensor harness | 82219-33030 |
| 82345 | diode | 82345-12050 · 82345-32020 |
| 82666A | Connector holder No. 2 | 82666-33250 · 82666-33260 |
| 82666B | No. 3 connector holder | 82666-33250 · 82666-33260 |
| 82671 | junction box | 82671-30370 |
| 82672 | Junction box cover | 82672-33250 |
| 82674B | Junction box lower cover | 82674-33040 · 82674-33050 |
| 82823T | Generator terminal cover | 82823-22080 |
| 82824 | Harness connector | 82824-12210 |
| 82824D | Harness connector | 82824-12220 |
| 82824E | Harness connector | 82824-20130 |
| 82824F | Harness connector | 82824-30220 |
| 82824G | Harness connector | 82824-50110 |
