Toyota CAMRY 前翼子板挡泥板和前围板 — Figure 5304

Toyota CAMRY EPC diagram 5304, 前翼子板挡泥板和前围板, with 2 images and 41 PNC and OE references.

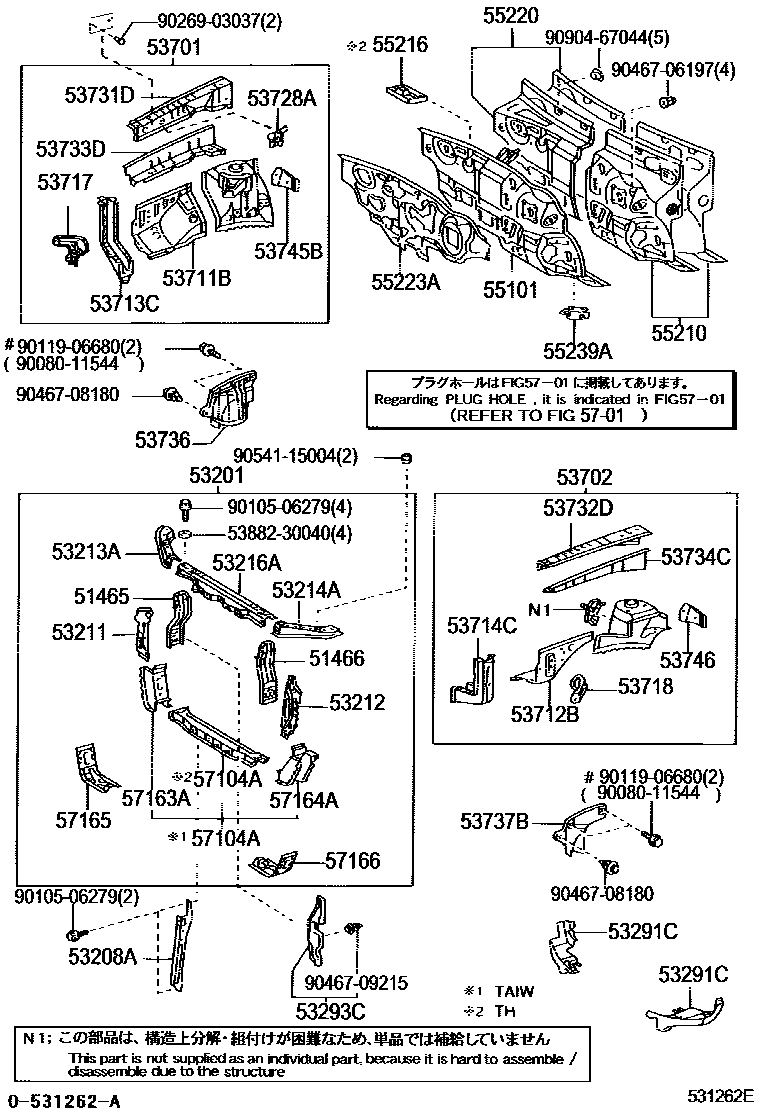

Toyota CAMRY 前翼子板挡泥板和前围板 EPC diagram — 531262E
前翼子板挡泥板和前围板 — 531262E (200203 – 200407)

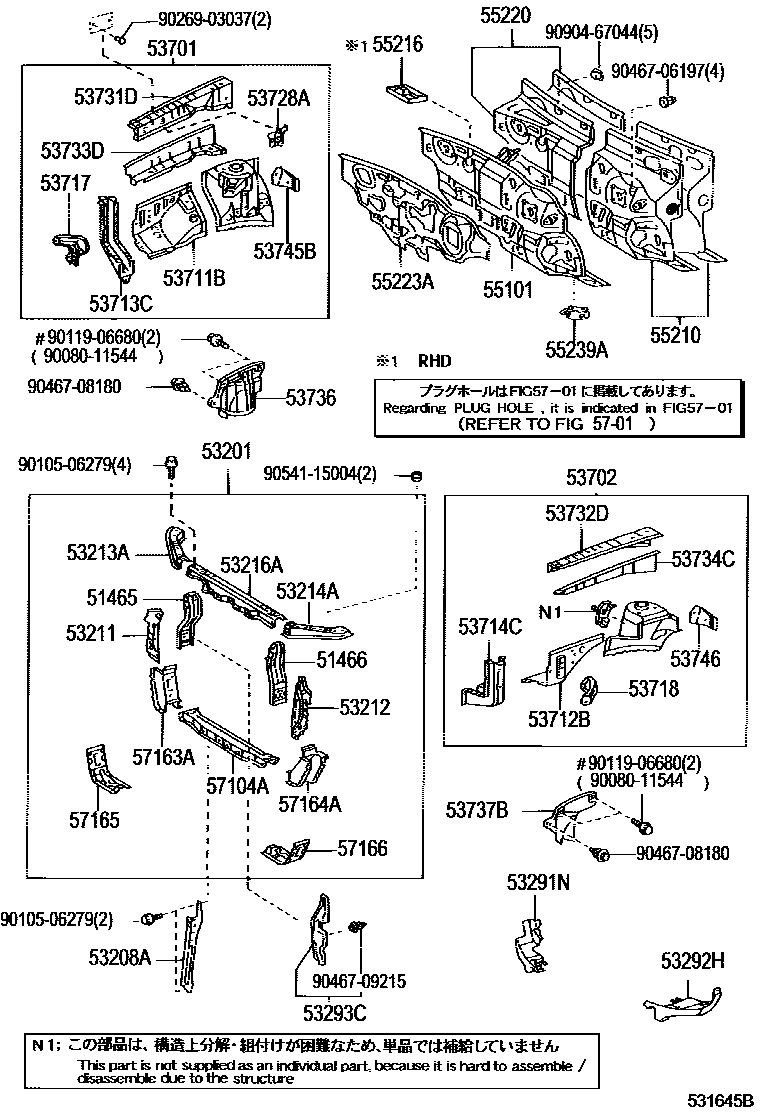

Toyota CAMRY 前翼子板挡泥板和前围板 EPC diagram — 531645B
前翼子板挡泥板和前围板 — 531645B (200405 – 999999)

PNC and OE references

PNCPart nameOE numbers
51465Radiator upper right bracket51465-33040
51466Radiator upper left bracket51466-33040
53201Radiator bracket sub-assembly53210-06020
53208AEngine cover lock bracket sub-assembly53215-06050
53211Radiator right side support53211-33070
53212Radiator left support53212-33070
53213ARadiator upper right bracket53213-06030
53214ARadiator upper left bracket53214-06030
53216ARadiator upper bracket53216-06060
53291CRadiator bracket to frame seal53291-06020 · 53291-06030 · 53292-06030 · 53292-06040
53291NRight seal (radiator bracket to frame)53291-06050 · 53291-06060
53292HLeft side seal (radiator bracket to frame)53292-06060 · 53292-06070
53293CRadiator right baffle53293-06030 · 53293-33020
53701Right front fender fender sub-assembly53701-06100
53702Left front fender fender sub-assembly53702-06080
53711BRight front fender front fender53711-33060
53712BLeft front fender front fender53712-33030
53713CRight front fender fender front extension53713-06030
53714CLeft front fender fender front extension53714-06030
53717Right fender fender side panel53717-33020
53718Left fender fender side panel53718-33010
53728ARight fender fender bracket53729-33020
53731DRight front fender to cowl side upper beam53731-33050 · 53731-33080
53732DLeft front fender to cowl side upper beam53732-33040 · 53732-33070
53733DRight front fender to cowl side front lower beam53733-33030
53734CLeft front fender to cowl side front lower beam53734-33030
53736Right front fender fender seal53736-33030
53737BLeft front fender fender seal53737-28020
53745BRight front fender fender rear reinforcement53745-33010
53746Left front fender rear reinforcement53746-33010
55101Front apron sub-assembly55101-06220 · 55101-06230 · 55101-33290 · 55101-33300 · 55101-33310 · 55101-33320
55210Front wall insulation pad assembly55210-06090 · 55210-06100 · 55210-06110
55216No. 4 heat insulation pad for front wall55216-33010
55220No. 2 insulation pad assembly for front wall panel55220-06100 · 55220-06110
55223AFront wall outer heat insulation pad55223-06050 · 55223-06060 · 55223-33100 · 55223-33110
55239ANo. 3 insulation pad for front wall panel55239-33010 · 55239-33020
57104AFront cross member sub-assembly57104-33040 · 57161-33040
57163ANo. 1 front cross member right reinforcement57163-33030
57164ANo. 1 front cross member left reinforcement57164-33030
57165Front cross member lower right reinforcement57165-33010
57166Front cross member lower left reinforcement57166-33010
