Toyota CAMRY 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota CAMRY EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 1 images and 23 PNC and OE references.

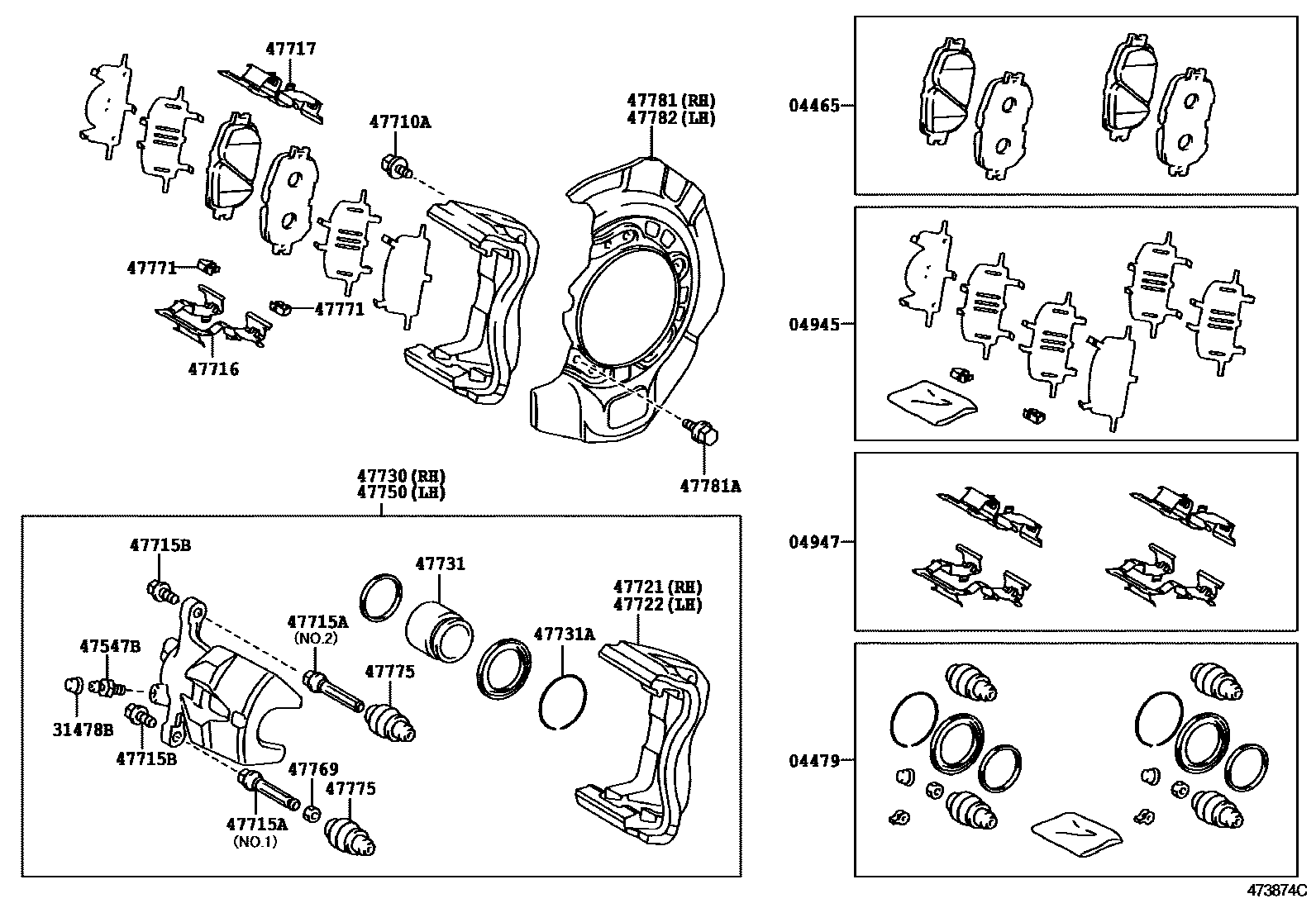

Toyota CAMRY 前盘式制动器卡钳和防尘罩 EPC diagram — 473874C
前盘式制动器卡钳和防尘罩 — 473874C (200203 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-06030 · 04465-33240 · 04465-33320 · 04465-33340
04479Front disc brake cylinder assembly04478-06230 · 04478-58010 · 04479-06080 · 04479-06090 · 04479-33150
04945Front silencer gasket assembly04945-06100 · 04945-33090
04947Front disc brake mounting kit04947-33170
31478BBleeder plug cap (for front disc brake)31478-30010
47547BBleed plug (for front disc brake)47547-20010
47710AHexagonal bolt (for front disc brake caliper)90105-12208
47715AFront disc brake cylinder sliding pin47715-06080 · 47715-06090 · 47715-22070 · 47715-33050
47715BSlide bolt (for front disc brake cylinder)90080-10247 · 90105-08164
47716Pad support plate No. 1 (for front disc brake)47716-33110
47717Pad support plate No. 2 (for front disc brake)47717-33080
47721Right front disc brake cylinder retainer47721-06100 · 47721-06140 · 47721-33130
47722Left front disc brake cylinder retainer47721-06100 · 47721-06140 · 47721-33130
47730Right front disc brake cylinder assembly47730-06100 · 47730-06140 · 47730-33190
47731Front disc brake piston47731-06080 · 47731-33090
47731Aretaining ring (for front disc brake piston)90522-76002
47750Left disc brake cylinder assembly47750-06100 · 47750-06140 · 47750-33190
47769No. 1 brake cylinder sliding sleeve (for front disc brake)47769-06030 · 47769-06040 · 47769-50010
47771No. 1 pad wear indicator plate47771-30090
47775Bushing boot (for front disc brake)47775-06060 · 47775-30070 · 47775-50010
47781Right front disc brake dust cover47781-06060 · 47781-28200 · 47781-33030
47781ABolt (used to secure dust cover to knuckle arm)90119-06227 · 90119-T0005
47782Left front disc brake dust cover47782-06060 · 47782-28200 · 47782-33030
