Toyota CAMRY Alternator — Figure 1903

Toyota CAMRY EPC diagram 1903, Alternator, with 2 images and 13 PNC and OE references.

Toyota CAMRY Alternator EPC diagram — 196557A
Alternator — 196557A (202406 – 999999)

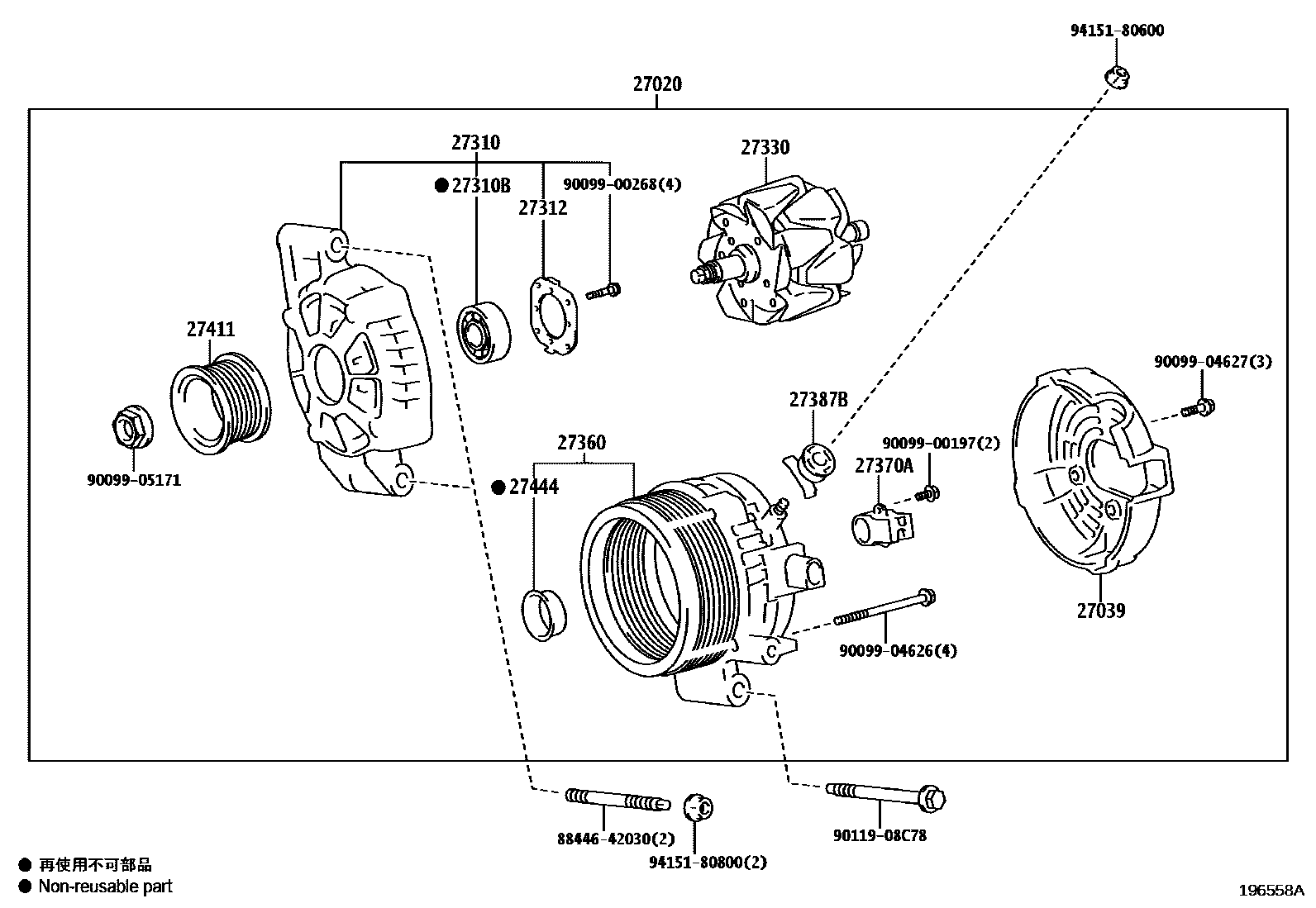

Toyota CAMRY Alternator EPC diagram — 196558A
Alternator — 196558A (202406 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-24080 · 27060-25010 · 27060-25030
27039Alternator Rear End Cover27039-37220
27310Alternator Drive End Frame Assembly27310-24130 · 27310-24150
27310BBearing (for Alternator Drive End Frame)90099-10223
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-37220 · 27330-47330
27360Alternator Stator Coil Assembly27360-24130 · 27360-24150
27370AAlternator Brush Holder Assembly27370-31220
27387BGenerator terminal insulation pad27387-20130
27411Alternator Pulley27411-50190
27415PULLEY, ALTERNATOR W/CLUTCH27415-F0010
27416Generator pulley cover27416-0W050
27444Generator bearing cap seals27444-21190
