Toyota CAMRY Timing Gear Cover & Rear End Plate — Figure 1106

Toyota CAMRY EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 3 images and 10 PNC and OE references.

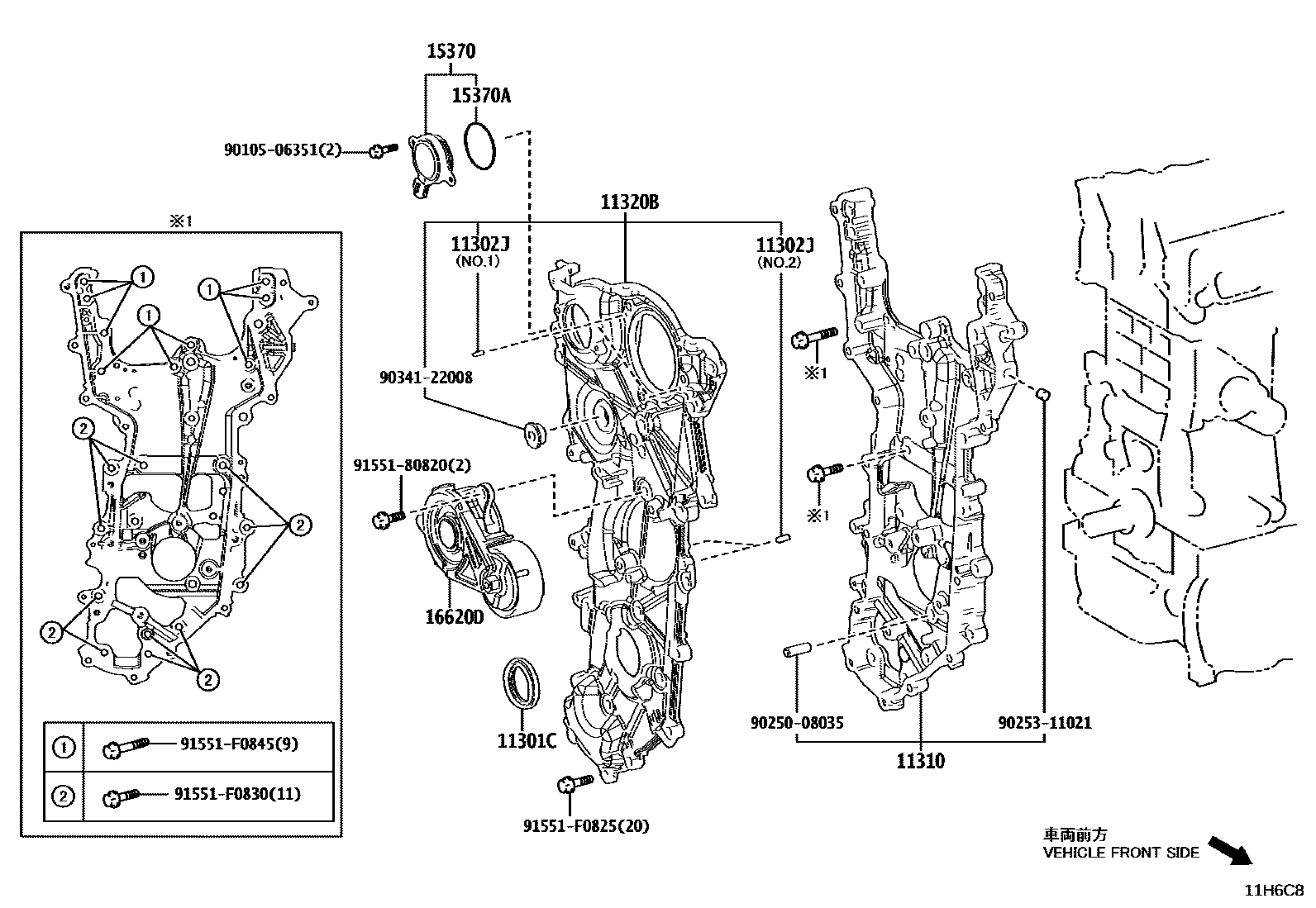

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11H6C8
Timing Gear Cover & Rear End Plate — 11H6C8 (202406 – 999999)

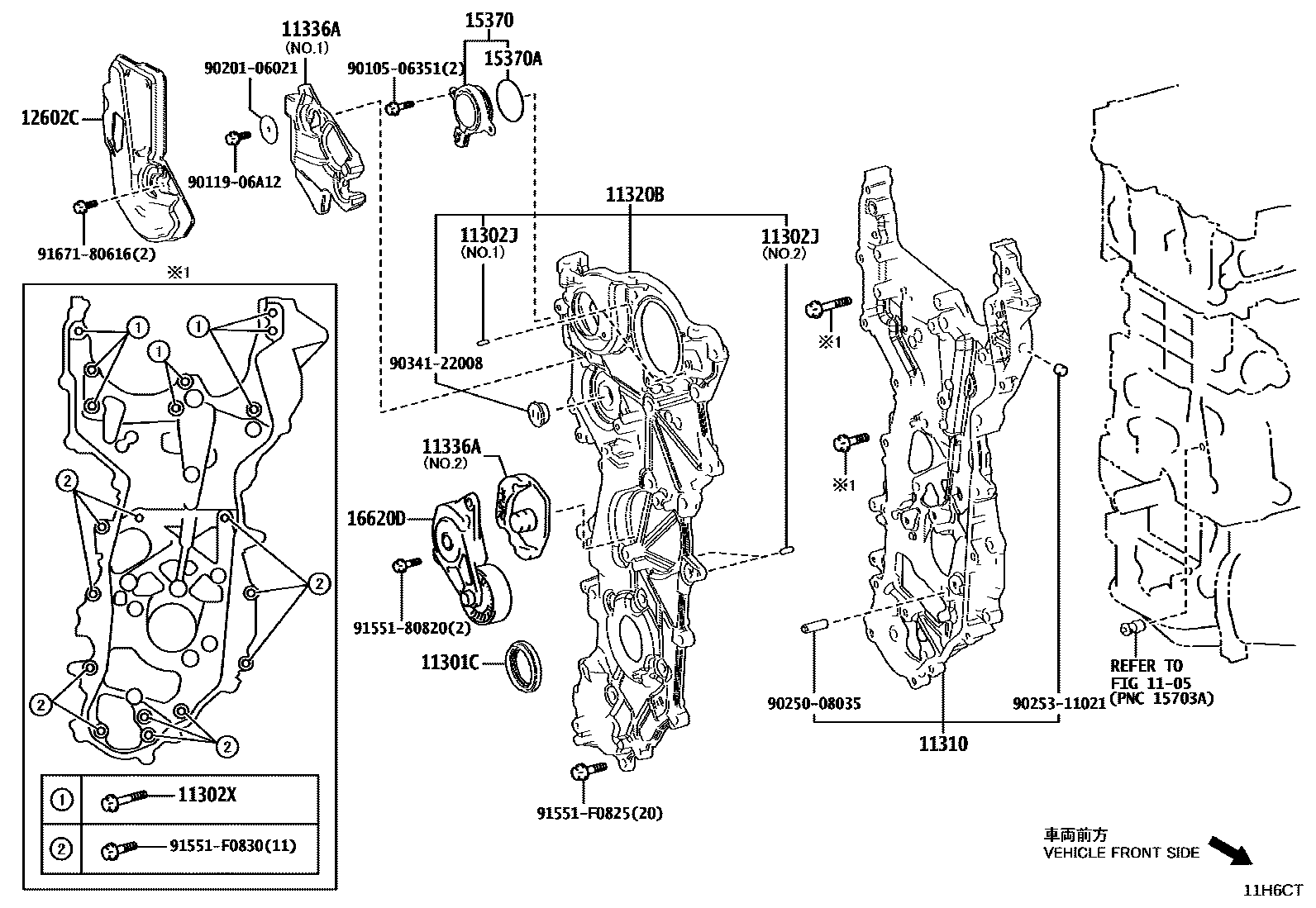

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11H6CT
Timing Gear Cover & Rear End Plate — 11H6CT (202406 – 999999)

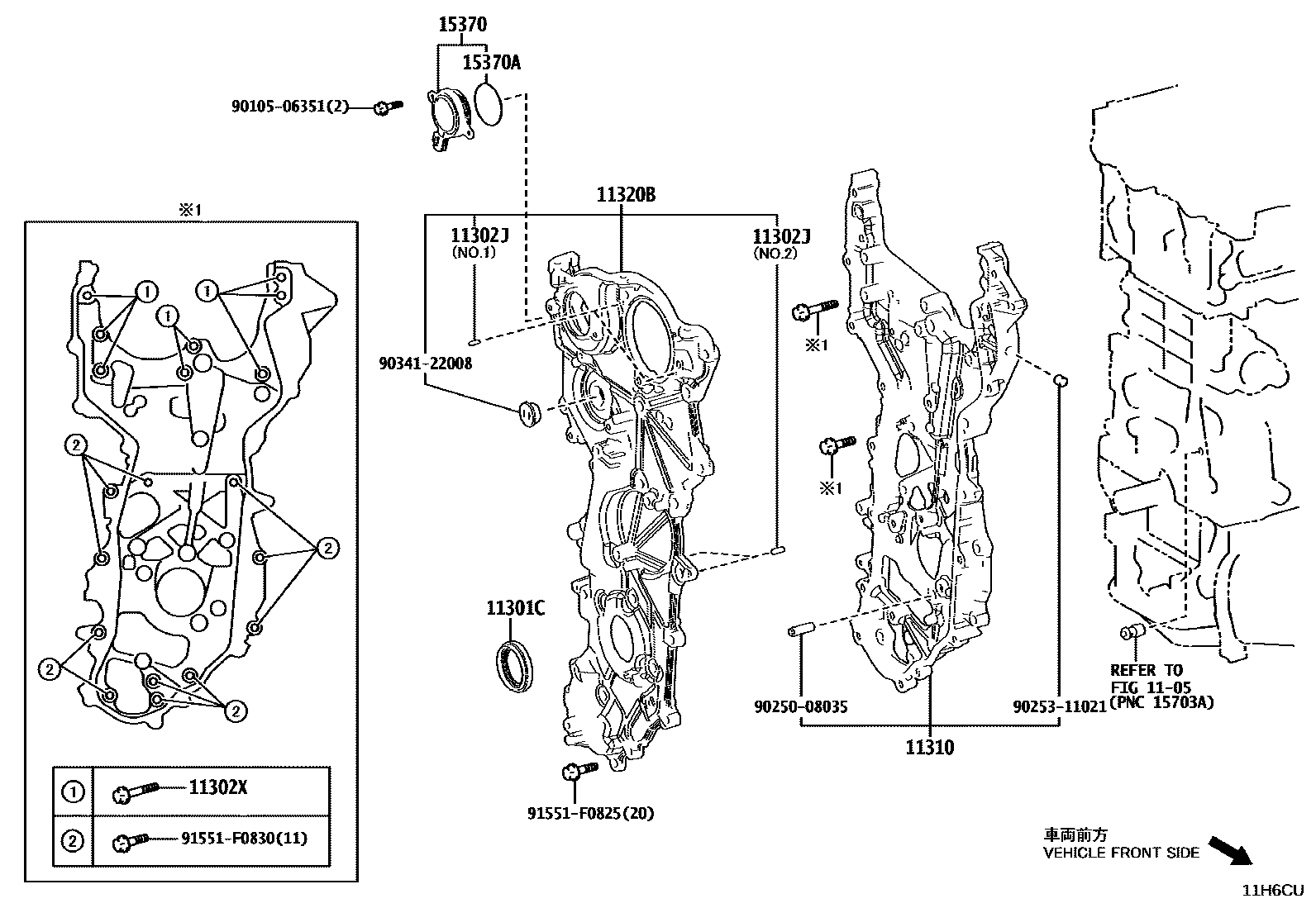

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11H6CU
Timing Gear Cover & Rear End Plate — 11H6CU (202406 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003
11302Xflange bolts91551-F0845
11310Timing chain cover assembly11310-24010 · 11310-25030
11320BNo. 2 timing chain cover assembly11320-24010 · 11320-25011
11336ATiming gear cover vibration isolation pad11336-25010 · 11339-25010
12602CEngine hood No. 212612-25010
15370Camshaft timing oil control solenoid valve assembly15370-25020
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006
16620DPoly V-belt tensioner assembly16620-24040 · 16620-25021
