Toyota CAMRY RADIATOR & WATER OUTLET — Figure 1603

Toyota CAMRY EPC diagram 1603, RADIATOR & WATER OUTLET, with 2 images and 34 PNC and OE references.

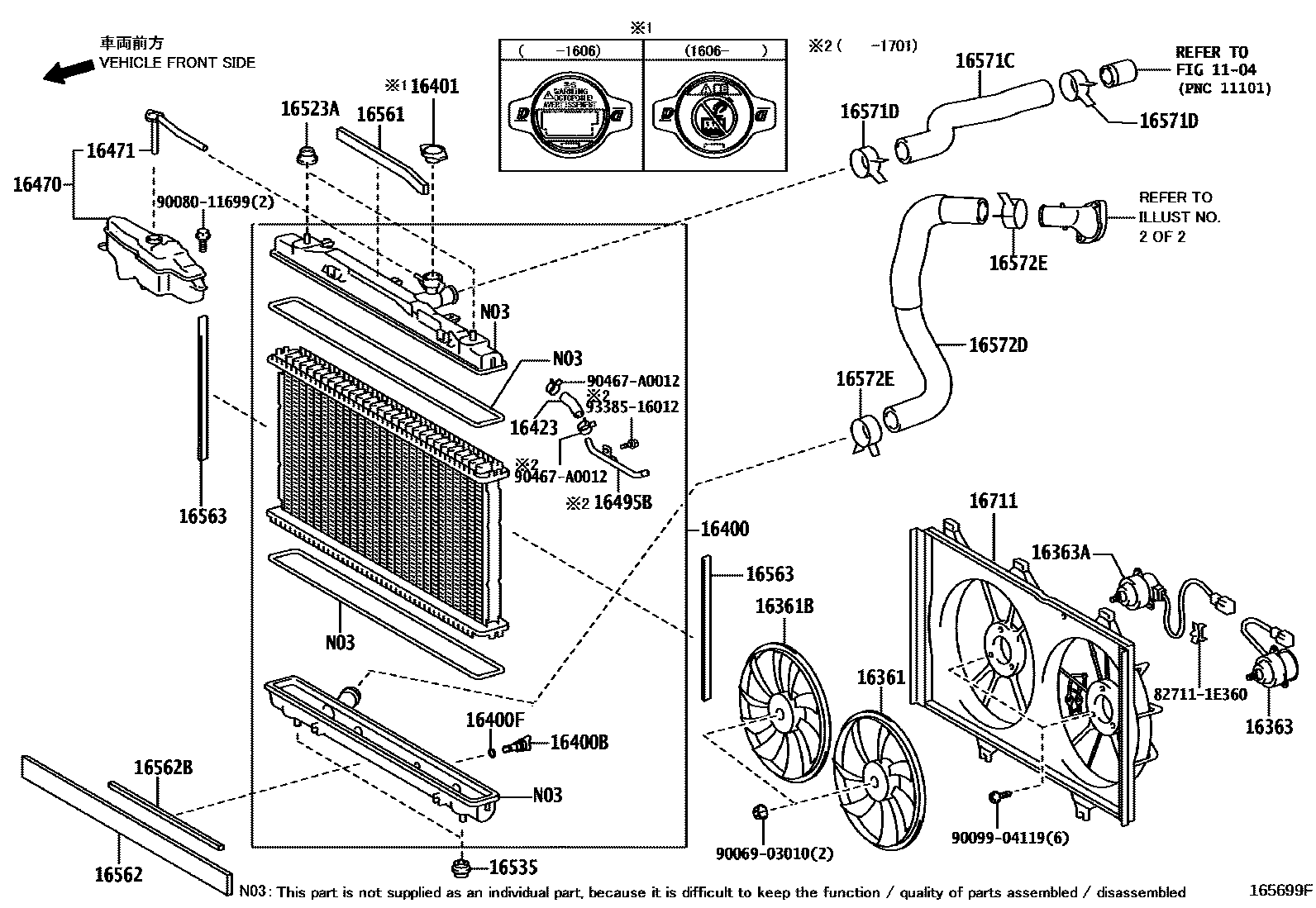

Toyota CAMRY RADIATOR & WATER OUTLET EPC diagram — 165699F
RADIATOR & WATER OUTLET — 165699F (201504 – 999999)

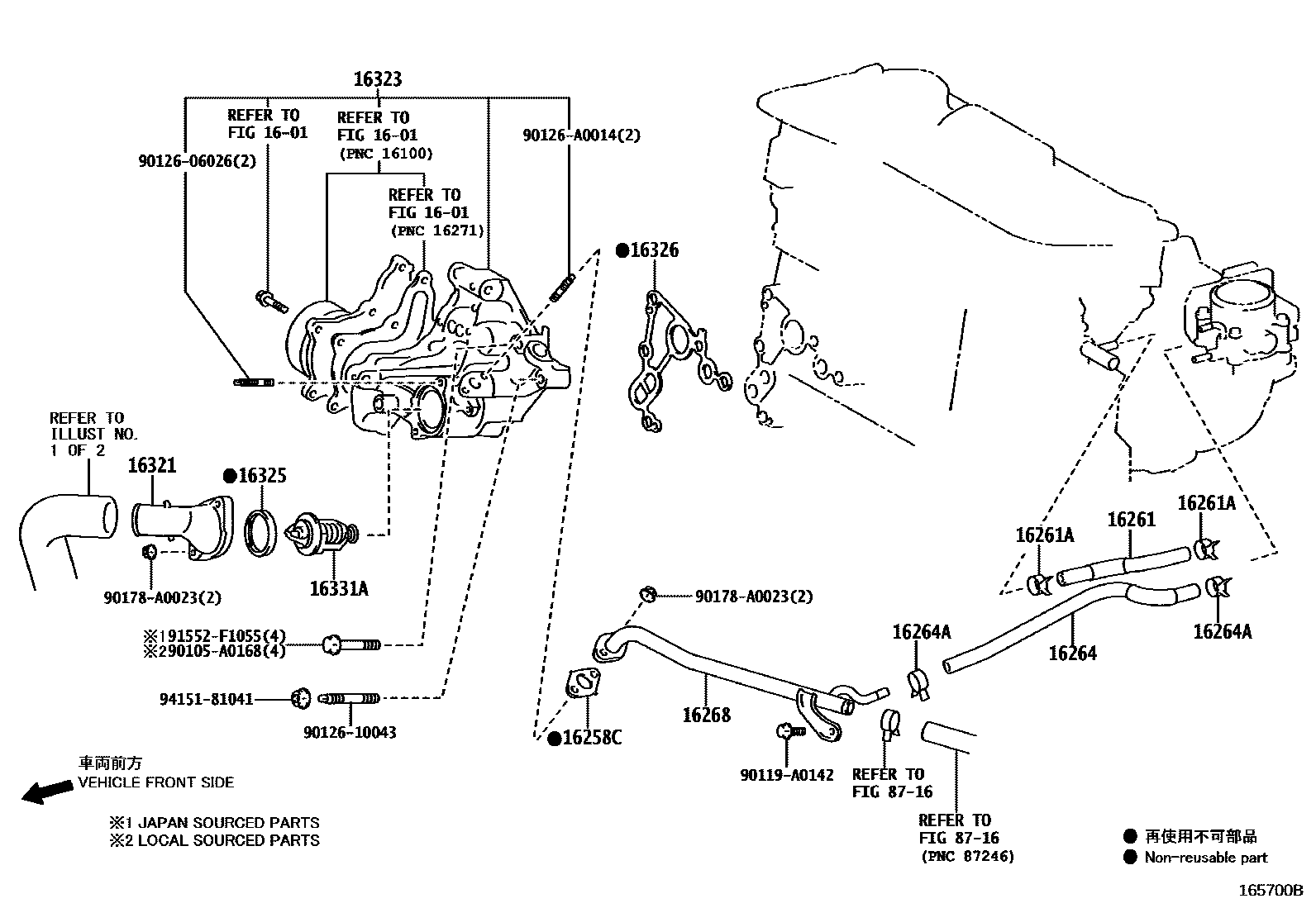

Toyota CAMRY RADIATOR & WATER OUTLET EPC diagram — 165700B
RADIATOR & WATER OUTLET — 165700B (201409 – 999999)

PNC and OE references

PNCPart nameOE numbers
16258CGasket (for water bypass pipe)16258-0H010
16261HOSE, WATER BY-PASS16261-0V020
16261ACLAMP OR CLIP, WATER BY-PASS HOSE90466-A0017 · 96137-41501
16264HOSE, WATER BY-PASS, NO.216264-0V020
16264ACLAMP OR CLIP, WATER BY-PASS HOSE NO.290466-A0017 · 96137-41501
16268PIPE, WATER BY-PASS, NO.116268-0V070 · 16268-36050
16321water inlet16321-0V010
16323HOUSING, WATER INLET16032-0V011
16325GASKET, WATER INLET HOUSING, NO.116325-28010
16326GASKET, WATER INLET HOUSING, NO.216326-36010
16331Athermostat90916-03129 · 90916-A3003
16361Fan16361-0V500
16361BFan No. 216361-0V510
16363cooling fan motor16363-0V450
16363ACooling fan motor No. 216363-0V460
16400Radiator assembly16400-0P380
16400BRadiator drain switch screw plug16417-0C180
16400FSeal (for radiator drain switch)16492-21050
16401Radiator cover sub-assembly16401-31520 · 16401-36020
16423Radiator tank hose16492-AD020
16470Radiator reservoir assembly16470-0V020
16471Liquid storage tank cover sub-assembly16405-0V060
16495BTube (for automatic transmission oil cooler)16495-31470
16523ARadiator bracket cushion16523-AD010
16535Radiator lower support16535-36010
16561Seal No. 1 (radiator to bracket)16561-0V080
16562Seal No. 2 (radiator to bracket)16562-0P060
16562BNo. 4 seal (radiator to bracket)16562-0V040
16563Seal No. 3 (radiator to bracket)16563-0V070
16571CRadiator hose No. 116571-0V070
16571DNo. 1 radiator hose clip90466-A0020
16572DRadiator hose No. 216572-0V060
16572ENo. 2 radiator hose clip90466-A0020
16711fan cover16711-0P220
