Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 12 images and 39 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

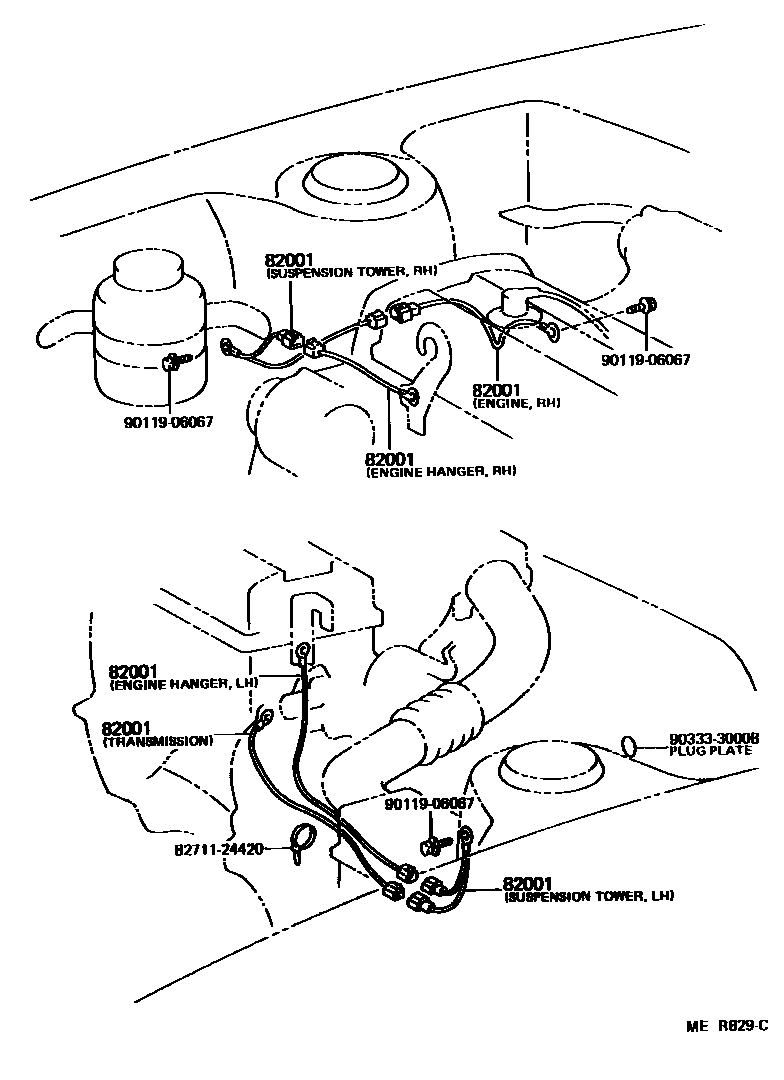

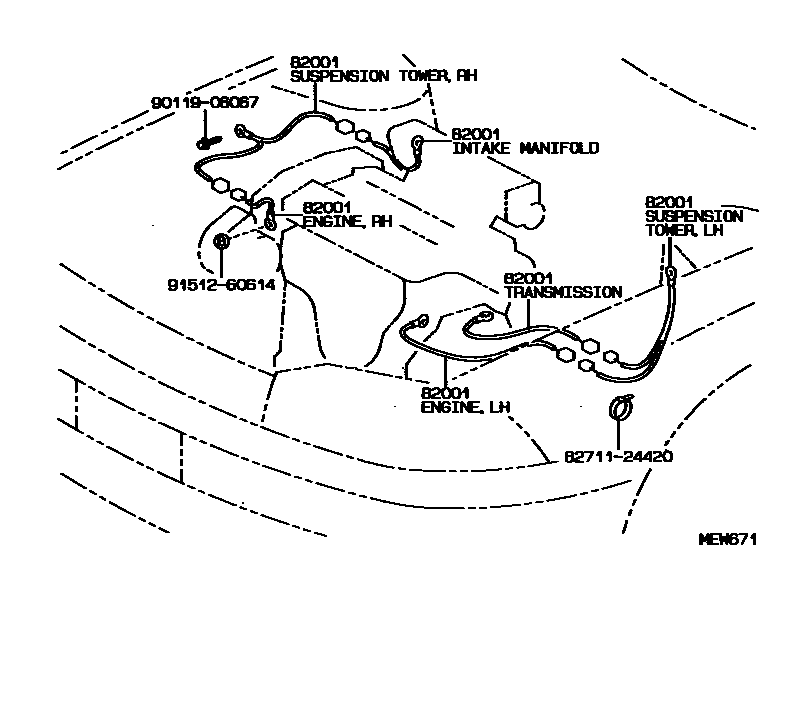

| 82001 | Connection cable No. 1 | 90080-82025 · 90080-82026 · 90080-82027 · 90080-82028 · 90080-82029 · 90080-82030 · 90084-98001 · 90084-98002 · 90084-98003 · 90084-98004 · 90084-98005 · 90084-98006 · 90980-07280 · 90980-07287 · 90980-07315 · 90980-07326 · 90980-07346 · 90980-07347 · 90980-07350 · 90980-07355 · 90980-07372 |

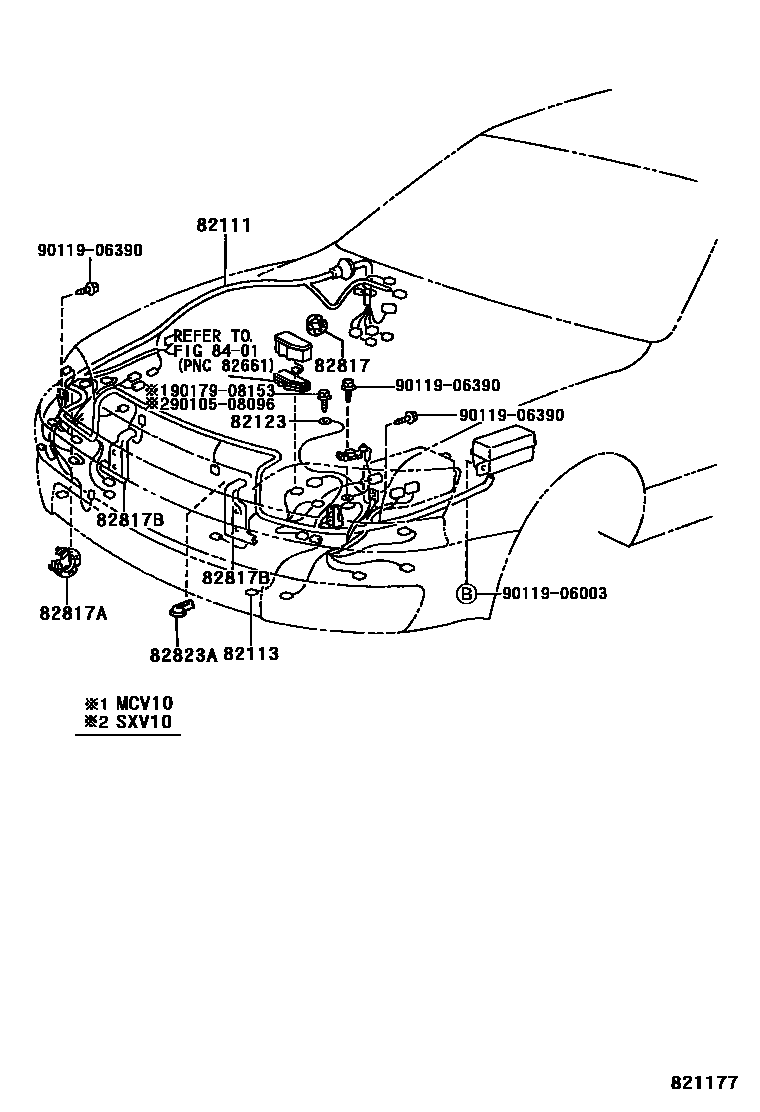

| 82111 | Engine room main wiring harness | 82111-06200 · 82111-06201 · 82111-06202 · 82111-06310 · 82111-06320 · 82111-06340 · 82111-06390 · 82111-06550 · 82111-06551 · 82111-06560 · 82111-06561 · 82111-06580 · 82111-06581 |
| 82113 | Engine room wiring harness No. 3 | 82113-06010 |

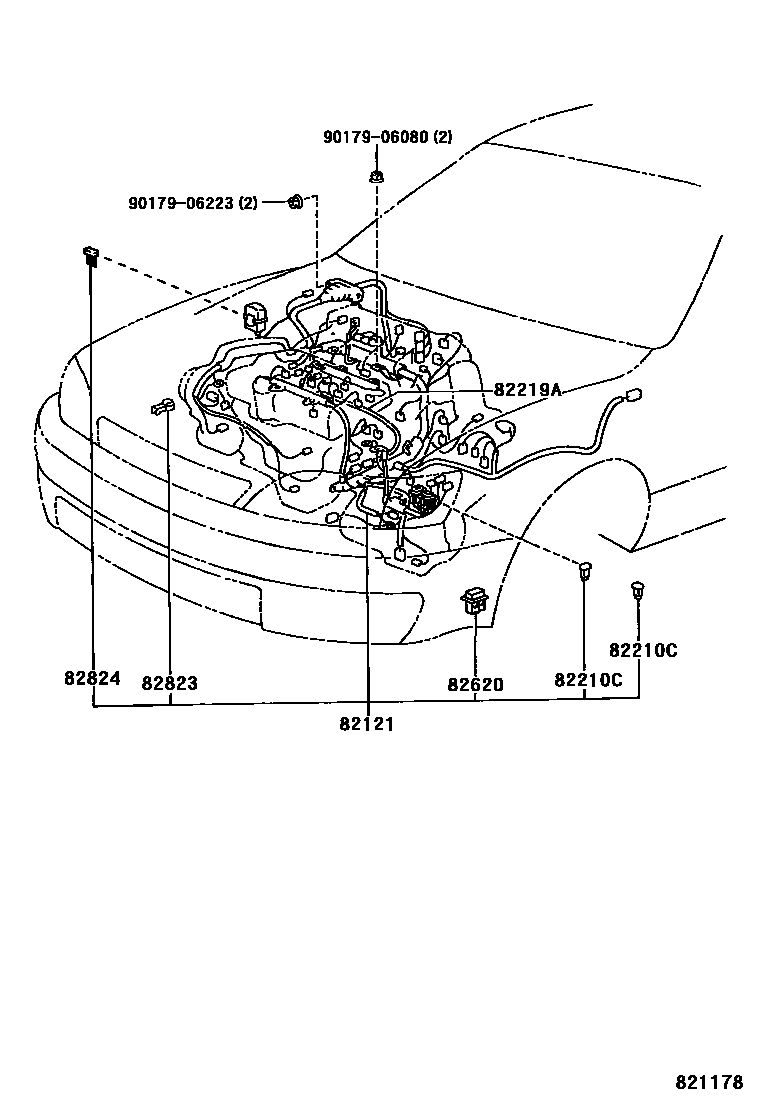

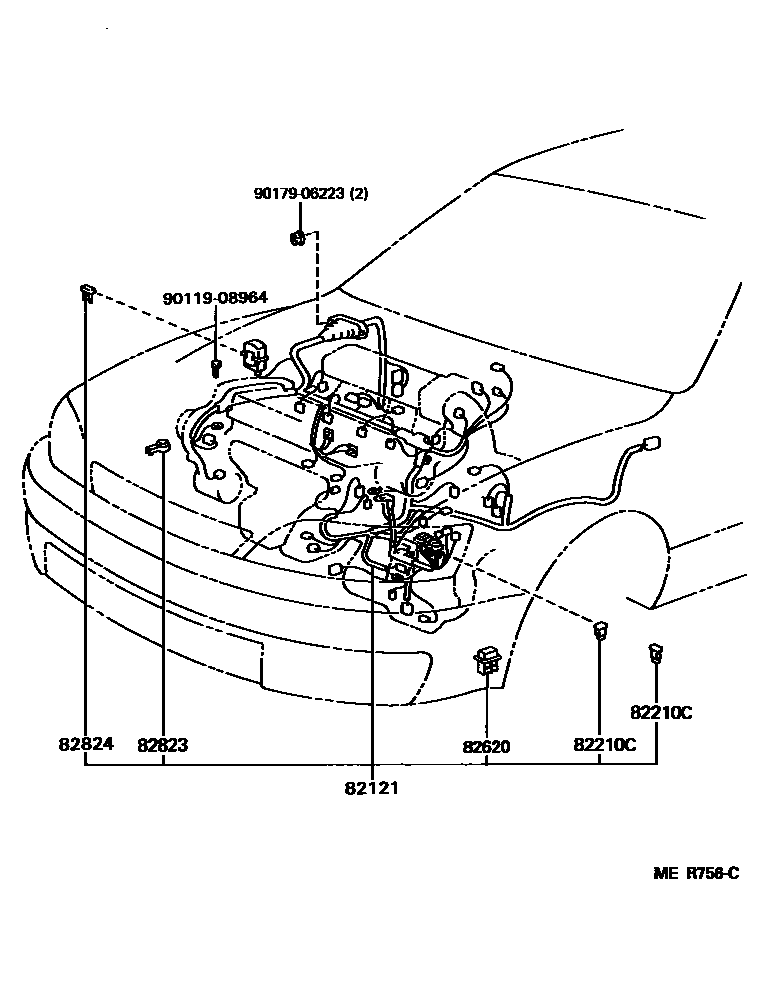

| 82121 | Engine wiring harness | 82121-06120 · 82121-06160 · 82121-06161 · 82121-06190 · 82121-06191 · 82121-06192 · 82121-33251 · 82121-33261 · 82121-33350 · 82121-33360 · 82121-33370 · 82121-33570 · 82121-33571 · 82121-33572 · 82121-33590 · 82121-33600 |
| 82123 | Engine No. 3 wiring harness | 82123-06010 · 82123-06020 |

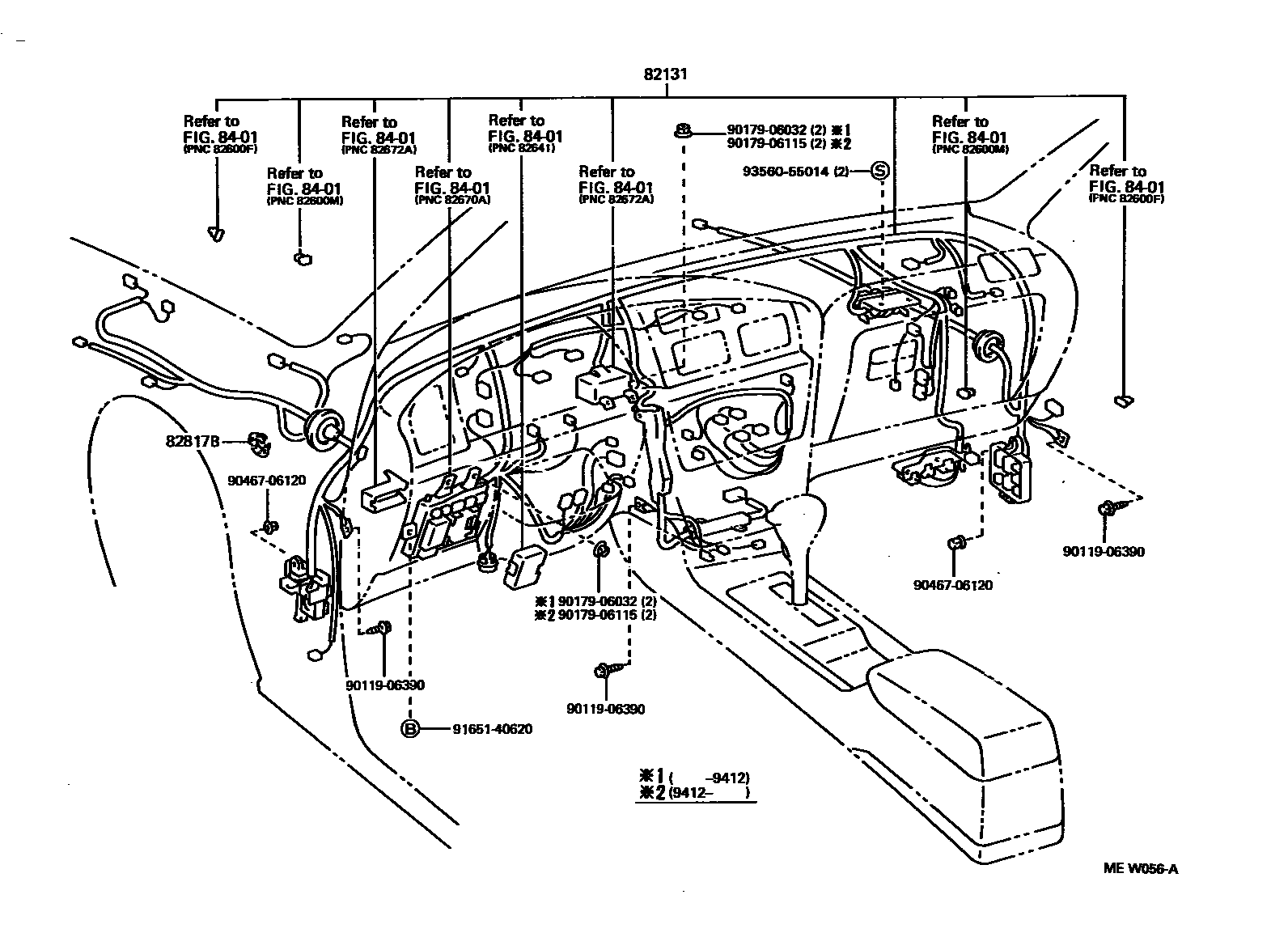

| 82131 | Front panel wiring harness | 82131-06280 · 82131-06281 · 82131-06290 · 82131-06291 · 82131-06430 · 82131-06450 · 82131-06470 · 82131-06490 · 82131-06510 · 82131-06580 · 82131-06590 · 82131-06820 · 82131-06821 · 82131-06840 · 82131-06841 · 82131-06870 · 82131-06871 · 82131-06880 · 82131-06881 · 82135-06160 · 82135-06170 |

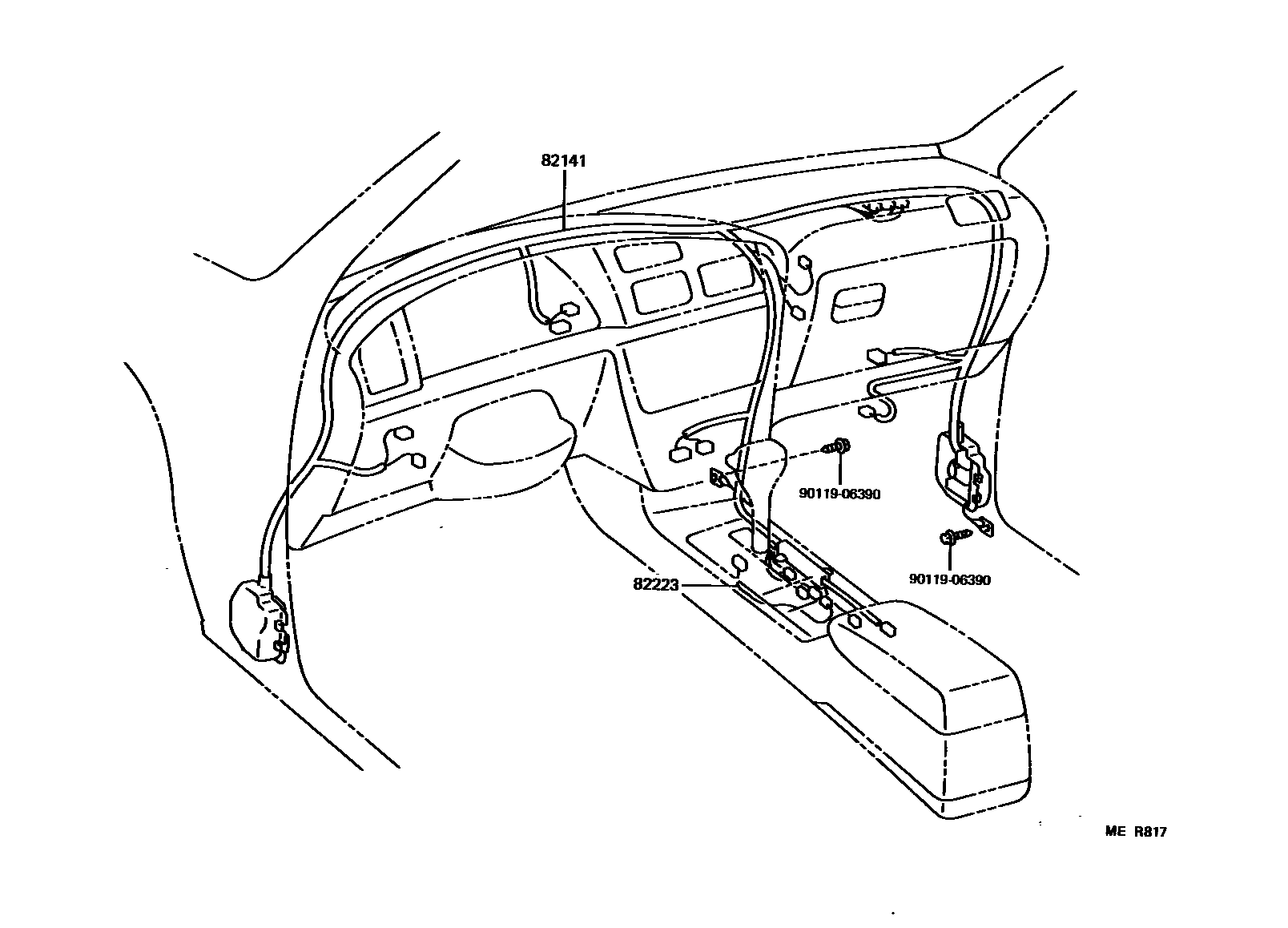

| 82141 | Dashboard wiring harness | 82141-06130 · 82141-06140 · 82141-06150 · 82141-06250 · 82141-06270 · 82141-06330 · 82141-06340 · 82141-06350 · 82141-06510 · 82141-06520 · 82141-06550 · 82141-06560 |

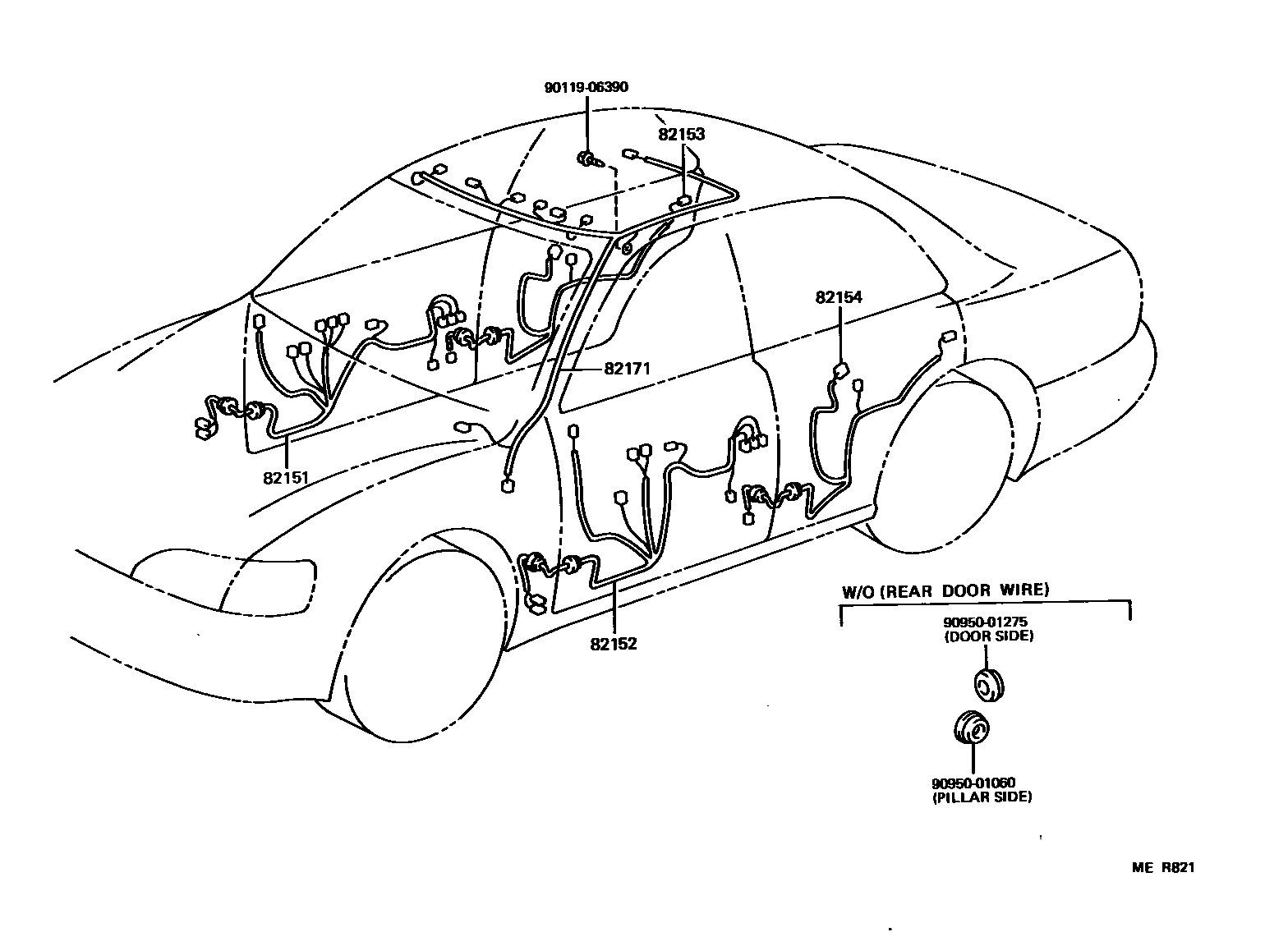

| 82151 | Right front door wiring harness | 82151-06010 · 82151-06020 · 82151-06310 · 82151-06360 · 82151-06370 · 82151-06440 · 82151-06460 · 82151-06470 · 82151-06530 |
| 82152 | Left front door wiring harness | 82152-06010 · 82152-06020 · 82152-06310 · 82152-06360 · 82152-06370 · 82152-06390 · 82152-06460 · 82152-06480 · 82152-06500 · 82152-06510 · 82152-06590 |
| 82153 | Rear door wiring harness No. 1 | 82153-06010 · 82153-06020 · 82153-06110 · 82153-06130 · 82153-06140 · 82153-06160 |
| 82154 | Rear door wiring harness No. 2 | 82154-06010 · 82154-06020 · 82154-06110 · 82154-06130 · 82154-06140 · 82154-06160 |

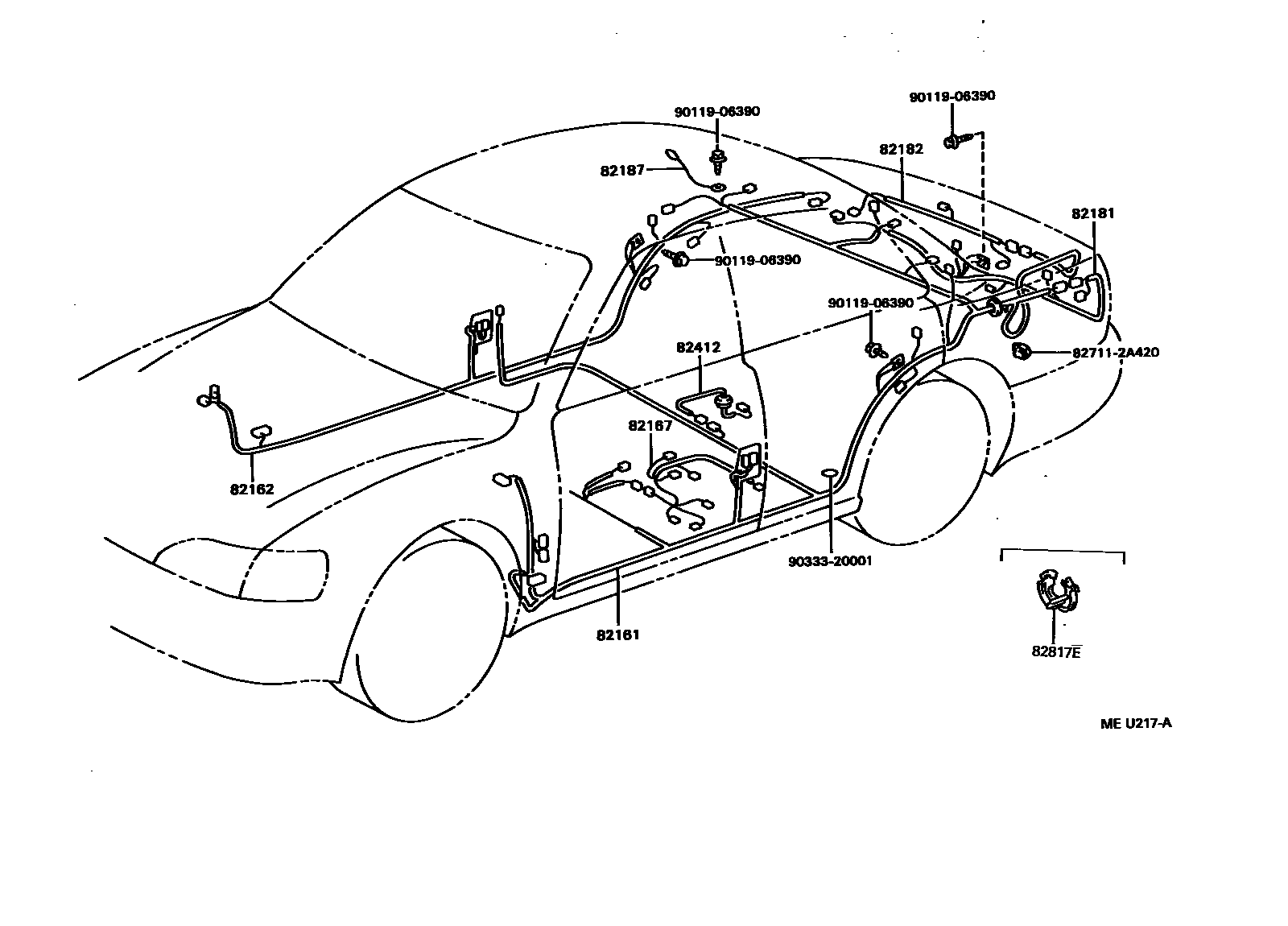

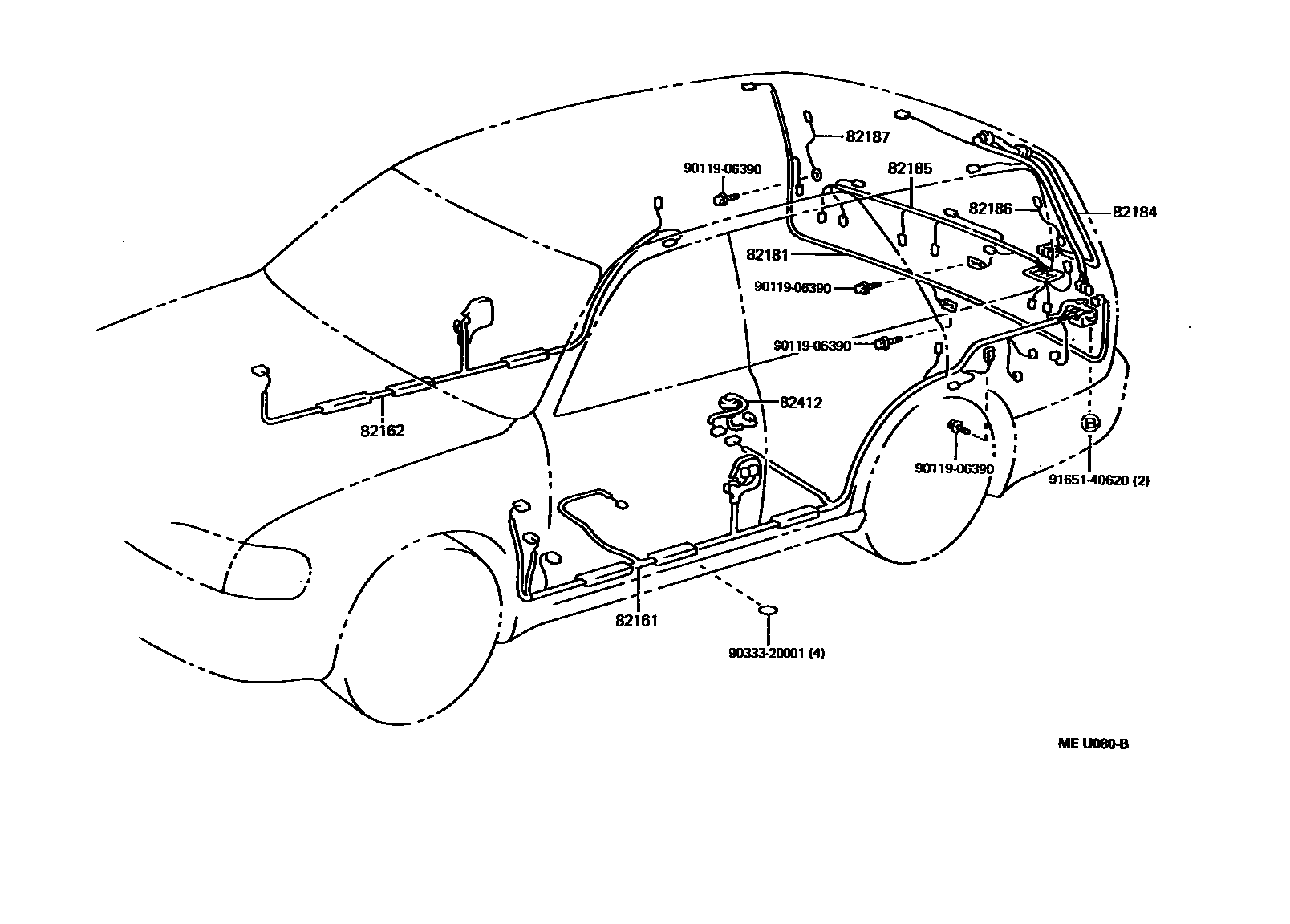

| 82161 | floor wiring harness | 82161-06040 · 82161-06050 · 82161-06220 · 82161-06221 · 82161-06230 · 82161-06231 · 82161-06240 · 82161-06241 · 82161-06250 · 82161-06251 · 82161-06350 · 82161-06360 · 82161-06370 |
| 82162 | Floor wiring harness No. 2 | 82162-06030 · 82162-06040 · 82162-06130 · 82162-06140 · 82162-06150 · 82162-06160 · 82162-06210 · 82162-06220 · 82162-06240 |
| 82167 | Seat No. 1 wiring harness | 82167-06010 · 82167-33020 |
| 82171 | Roof No. 1 wiring harness | 82171-06010 · 82171-06030 · 82171-06040 · 82171-06041 · 82171-06320 · 82171-06340 · 82171-06350 |
| 82181 | Luggage No. 1 wiring harness | 82181-06010 · 82181-06020 · 82181-06040 |
| 82182 | Luggage No. 2 wiring harness | 82182-06010 · 82182-06020 · 82182-06040 |
| 82184 | Rear door No. 1 wiring harness | 82184-06010 |
| 82185 | Rear door wiring harness No. 2 | 82185-06010 |
| 82186 | Rear window wiring harness No. 1 | 82186-06010 |
| 82187 | Rear window wiring harness No. 2 | 82187-06010 · 82187-06020 · 82187-06030 |
| 82210C | fuse | 90982-08202 · 90982-08246 · 90982-08254 |
| 82219A | sensor harness | 82219-07010 · 82219-33020 |
| 82223 | switch harness | 82223-06020 · 82223-33020 |
| 82412 | Fuel gauge wiring harness | 82412-06010 · 82412-06020 |
| 82620 | Fuse box assembly | 82620-30030 |
| 82817 | No. 1 wire harness protection device | 82817-2B730 |
| 82817A | No. 2 wire harness protection device | 82817-06020 · 82817-2B200 · 82817-33350 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 |
| 82817E | No. 6 wire harness protection device | 82817-32710 |
| 82823 | No. 1 terminal cover | 82823-22050 · 82823-22060 |
| 82823A | Terminal cover No. 2 | 82823-20050 |
| 82824 | Harness connector | 82824-24010 |

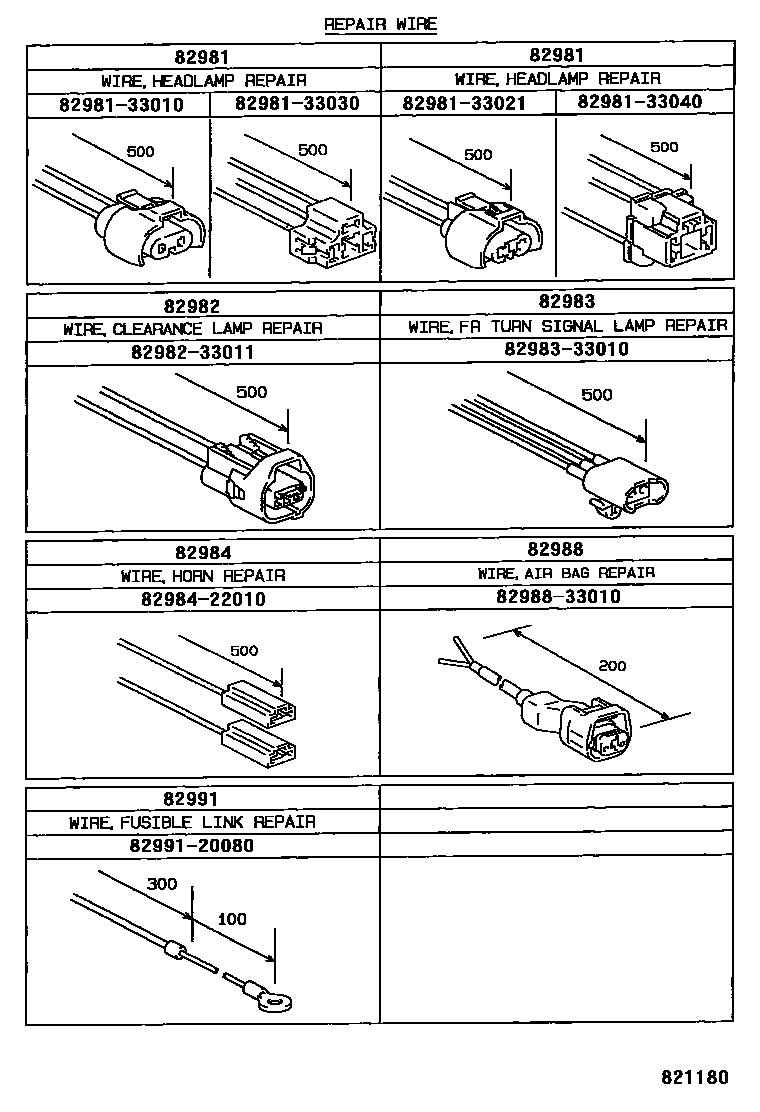

| 82981 | Headlight repair line | 82981-33010 · 82981-33021 · 82981-33030 · 82981-33040 |
| 82982 | Width light repair line | 82982-33011 |
| 82983 | Front turn signal lamp repair line | 82983-33010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82988 | Air bag repair line | 82988-33010 |
| 82991 | Fuse repair line | 82991-20080 |
