Toyota CAMRY 前排座椅和座椅滑轨 — Figure 7101

Toyota CAMRY EPC diagram 7101, 前排座椅和座椅滑轨, with 3 images and 25 PNC and OE references.

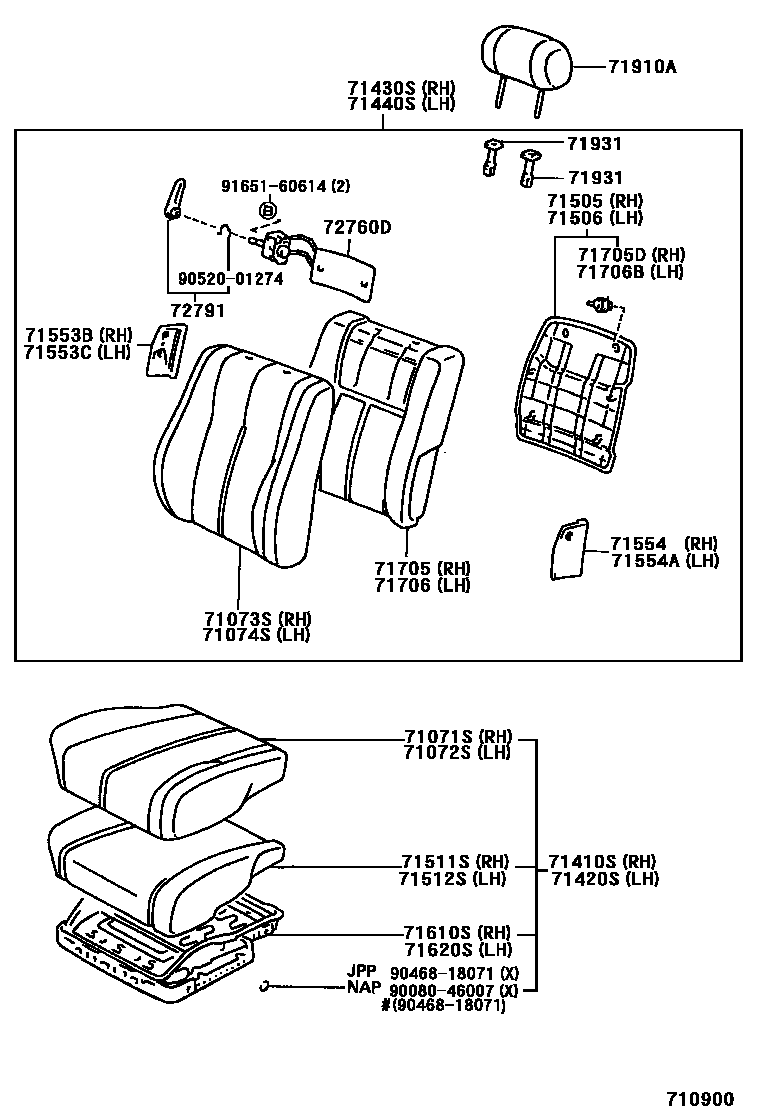

Toyota CAMRY 前排座椅和座椅滑轨 EPC diagram — 710900
前排座椅和座椅滑轨 — 710900 (199209 – 999999)

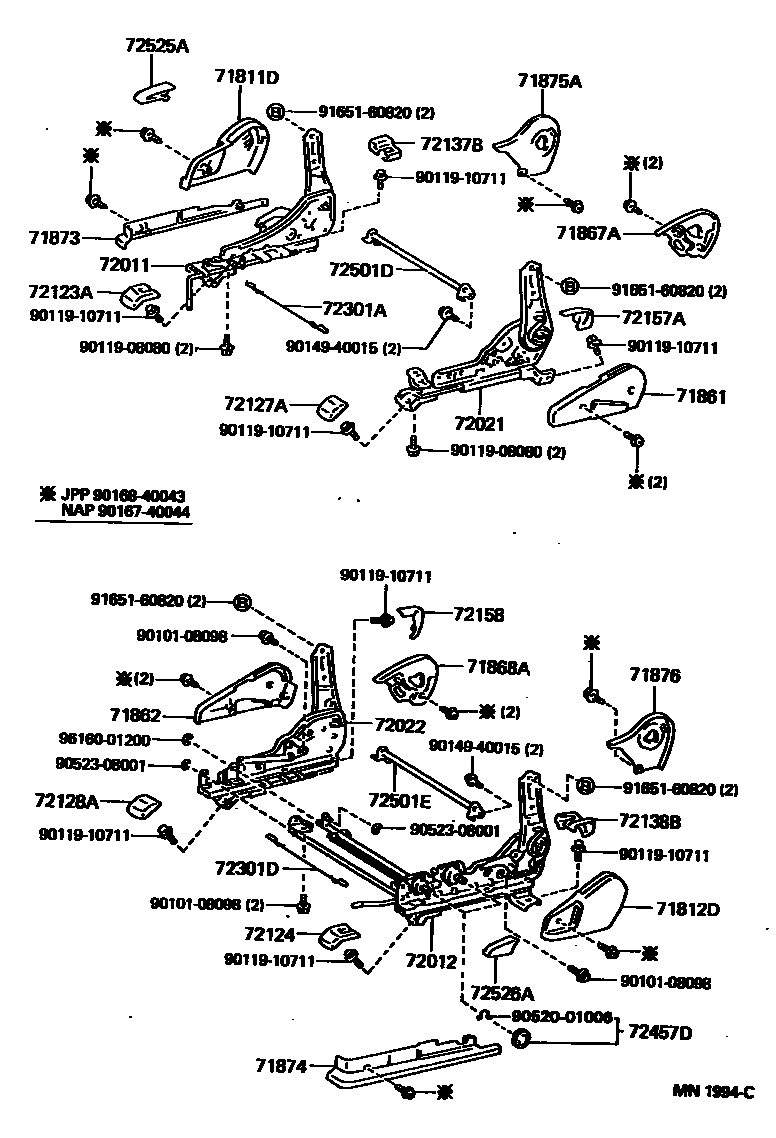

Toyota CAMRY 前排座椅和座椅滑轨 EPC diagram — MN1994C
前排座椅和座椅滑轨 — MN1994C (199209 – 999999)

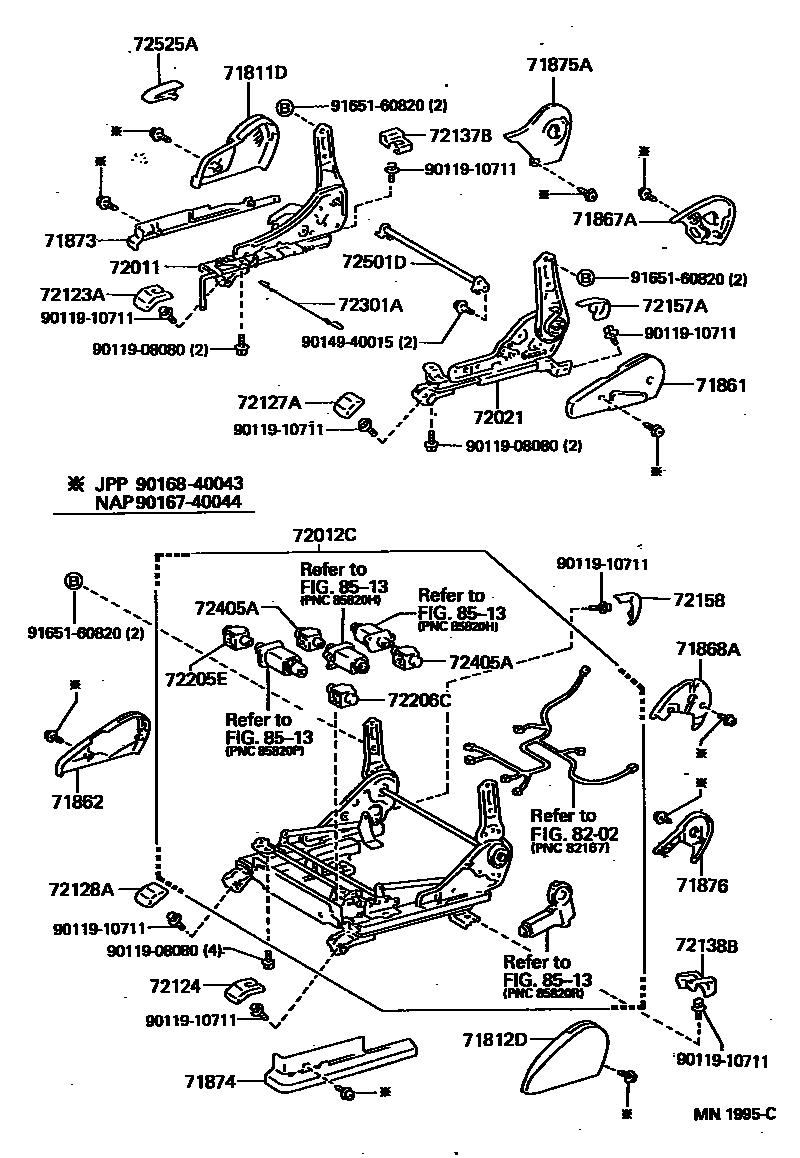

Toyota CAMRY 前排座椅和座椅滑轨 EPC diagram — MN1995C
前排座椅和座椅滑轨 — MN1995C (199209 – 999999)

PNC and OE references

PNCPart nameOE numbers
71505Front right seat back cushion sub-assembly with frame71505-06010 · 71505-06030 · 71505-06050
71506Front left seat back cushion sub-assembly with frame71505-06010 · 71505-06050 · 71506-06010 · 71506-06020
71511SFront right seat cushion cushion (for split seats)71511-06010 · 71511-06020 · 71511-06030
71512SFront left seat cushion cushion (for split seats)71511-06010 · 71511-06030 · 71512-06010 · 71512-06020
71553BFront B seat back cushion71553-33020 · 71553-AA010
71553CFront C seat back cushion71553-33020 · 71553-AA010
71554Front C seat back cushion71554-33010 · 71554-AA010
71554AFront center seat back cushion71554-33010 · 71554-AA010
71610SFront right seat cushion spring assembly (for split seats)71610-06010
71620SFront left seat cushion spring assembly (for split seats)71620-06010 · 71620-06020 · 71620-06030
71705DFront seat back panel clip71769-33010
71706BFront seat back panel clip71769-33010
72011Front right seat outer adjuster sub-assembly72011-06060 · 72011-33030 · 72011-33100
72012Front left seat outer adjuster sub-assembly72012-06040 · 72012-06060 · 72012-33030 · 72012-33040 · 72012-33100 · 72012-33110
72012CFront left seat adjuster sub-assembly72020-06010 · 72020-33080
72021Front right seat inner adjuster sub-assembly72021-06060 · 72021-33030 · 72021-33100
72022Front left seat inner adjuster sub-assembly72022-06040 · 72022-06060 · 72022-33030 · 72022-33040 · 72022-33100 · 72022-33110
72205ENo. 1 electric seat shell sub-assembly72205-50020
72206CNo. 2 electric seat shell sub-assembly72206-22020
72301ARight seat slide rail balance harness sub-assembly72301-07020 · 72301-33020
72301DLeft seat slide rail balance harness sub-assembly72301-07010 · 72301-07020 · 72301-33010 · 72301-33020
72405AFront vertical seat shell sub-assembly72405-24020
72501DRight seat back recline adjuster connecting pipe sub-assembly72345-06030 · 72345-33020
72501ELeft seat back recline adjuster connecting pipe sub-assembly72345-06030 · 72345-33020
72760DLeft lumbar support adjuster assembly72760-33010
