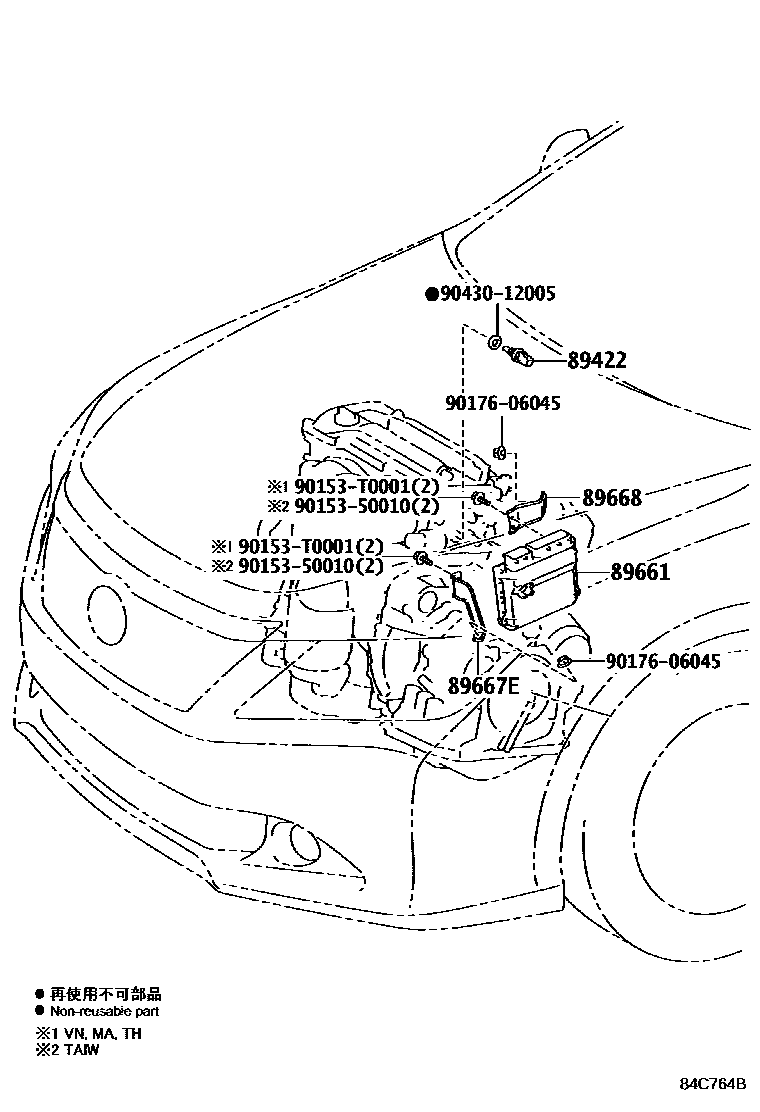

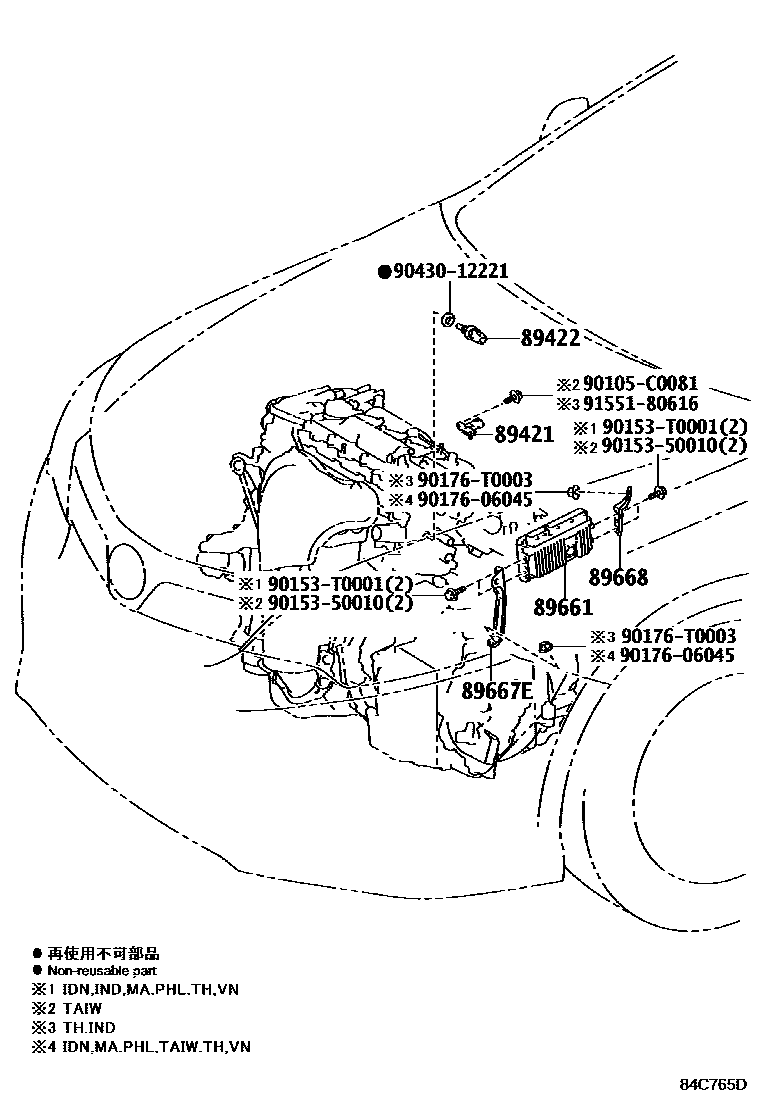

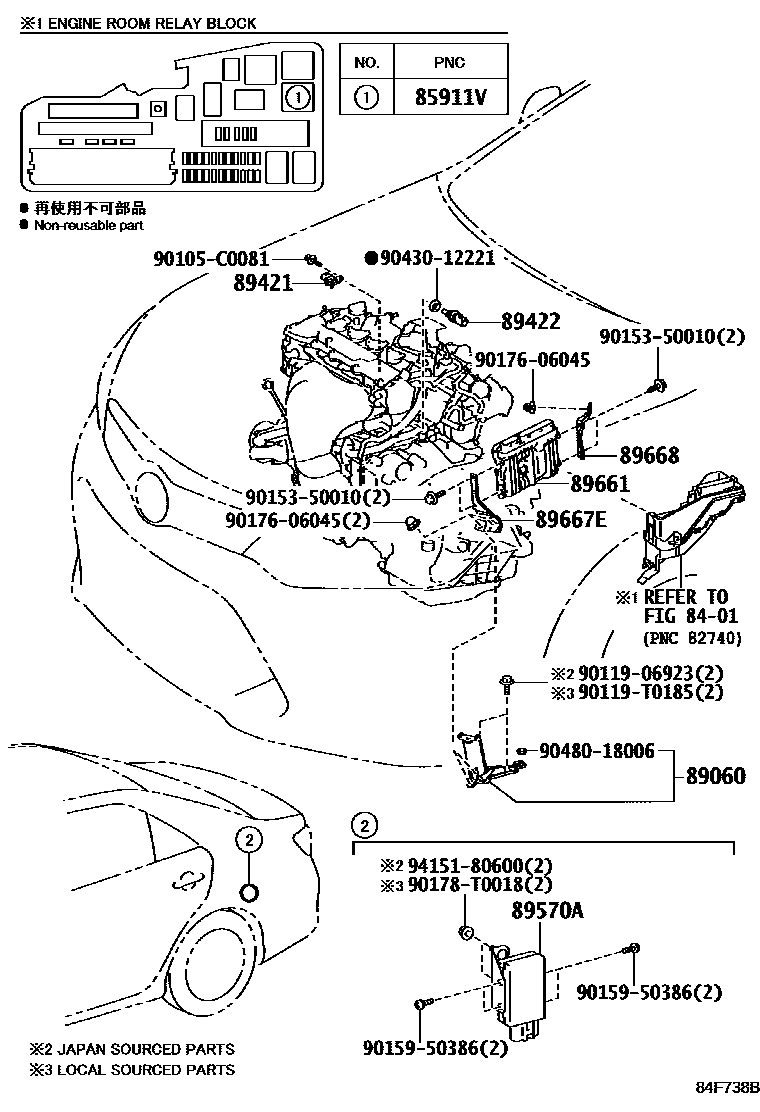

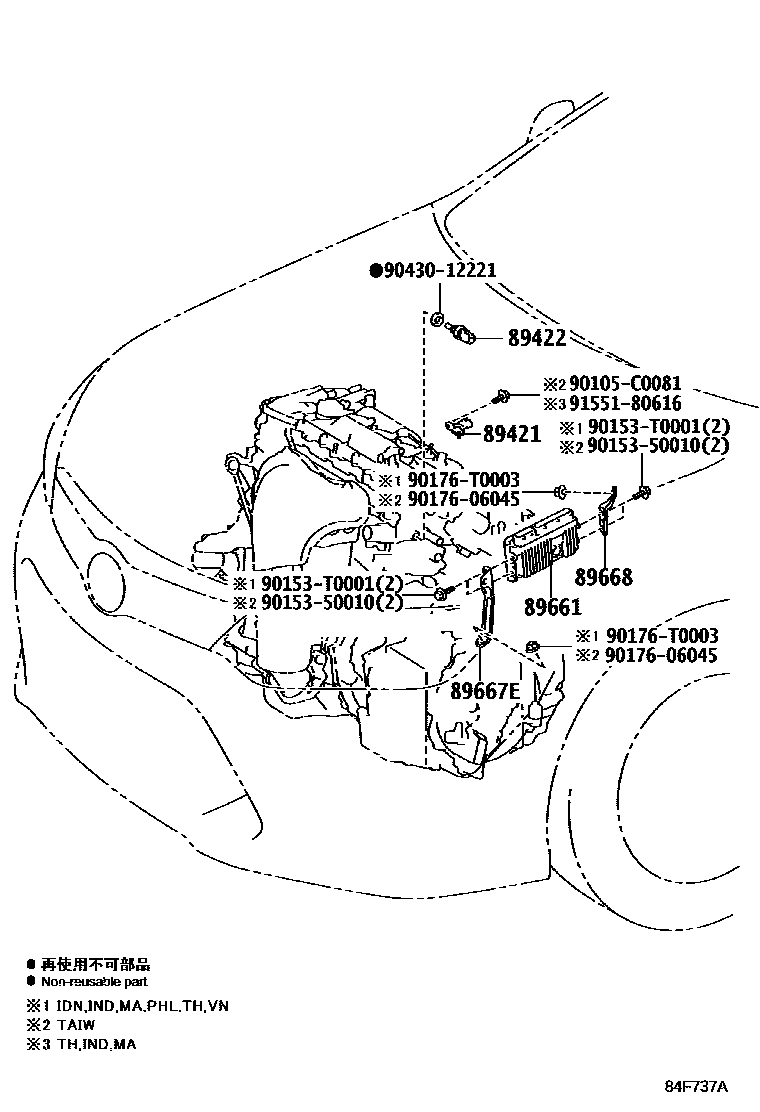

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 4 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911V | Electronic drive unit relay | 90987-02027 · 90987-T2001 |
| 89060 | Bracket assembly | 89060-06010 · 89060-06030 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0D010 · 89422-33030 |
| 89570A | Fuel pump control ECU assembly | 89570-33040 |
| 89661 | Engine control ECU | 89661-06L30 · 89661-06L60 · 89661-06L80 · 89661-06L90 · 89661-06M70 · 89661-06M80 · 89661-06Q70 · 89661-06Q80 · 89661-06R10 · 89661-06S50 · 89661-06S60 · 89661-06S70 · 89661-06V60 · 89661-06V70 · 89661-06V80 · 89661-06V90 · 89661-06W10 · 89661-06W20 · 89661-06W30 · 89661-0X380 · 89661-0X470 · 89661-0X490 |
| 89667E | No. 1 engine control ECU bracket | 89667-06160 · 89667-06170 · 89667-06190 · 89667-06200 · 89667-06210 · 89667-06220 |
| 89668 | No. 2 engine control ECU bracket | 89668-06160 · 89668-06170 · 89668-06190 · 89668-06200 · 89668-06210 · 89668-06220 |
