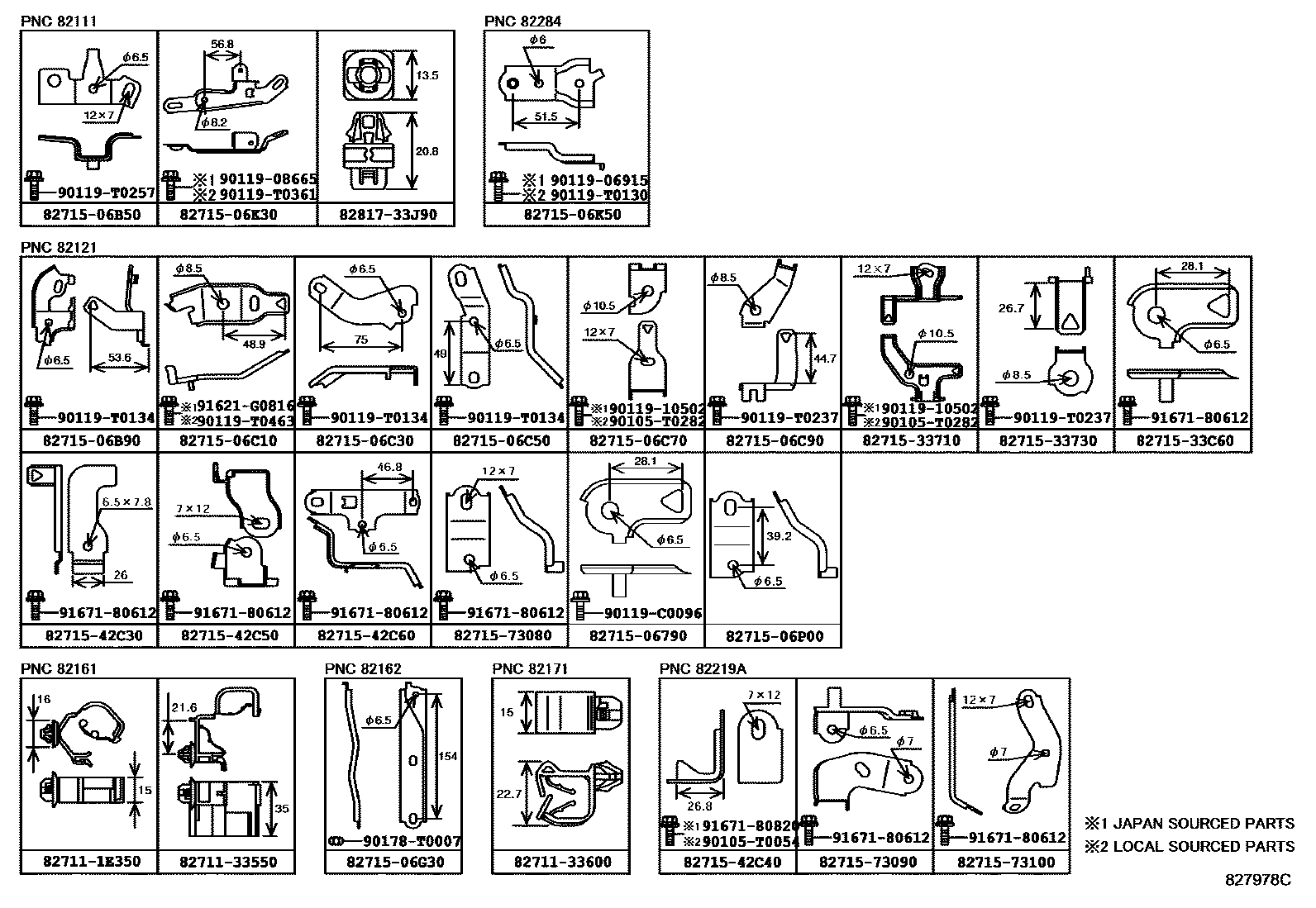

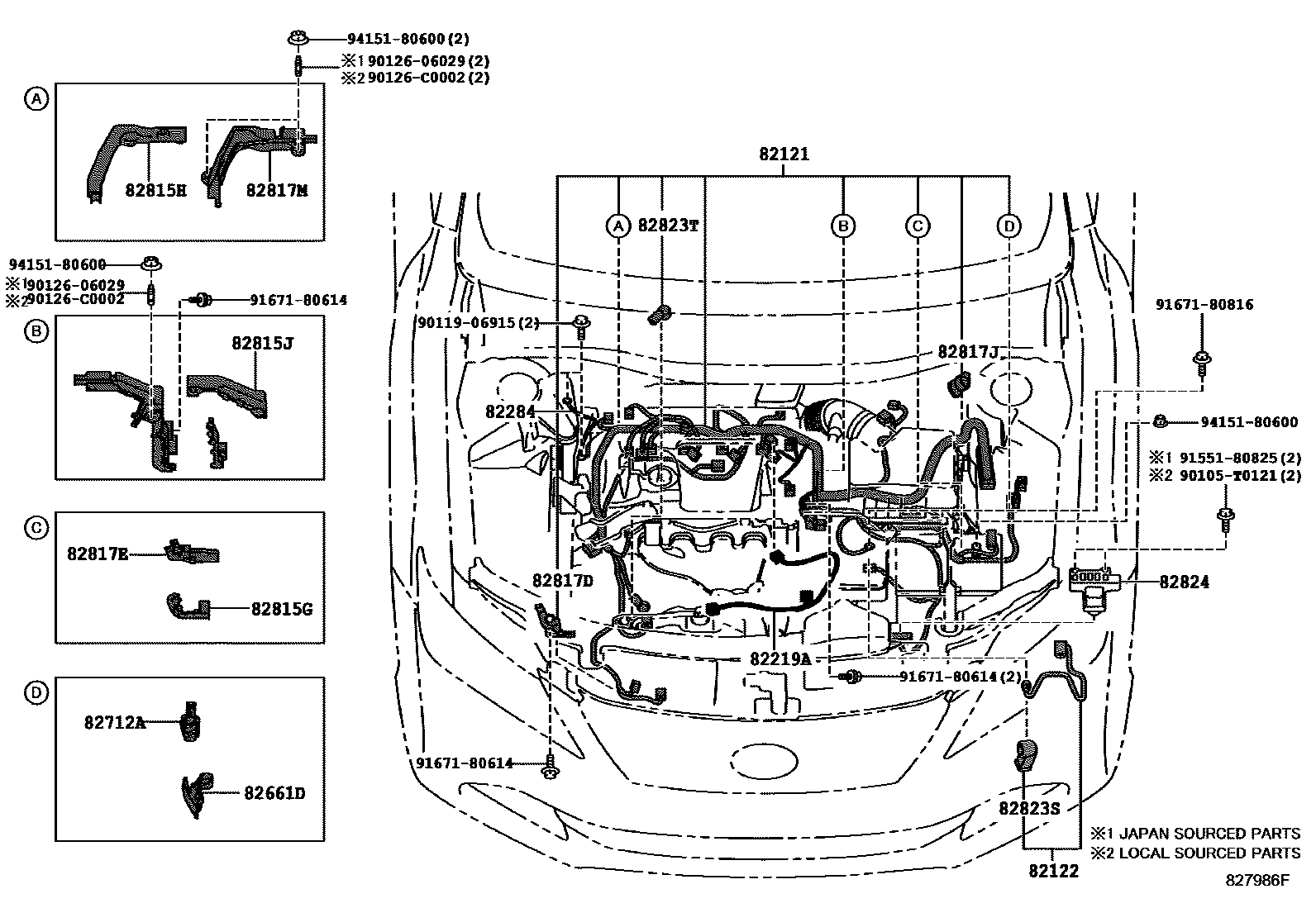

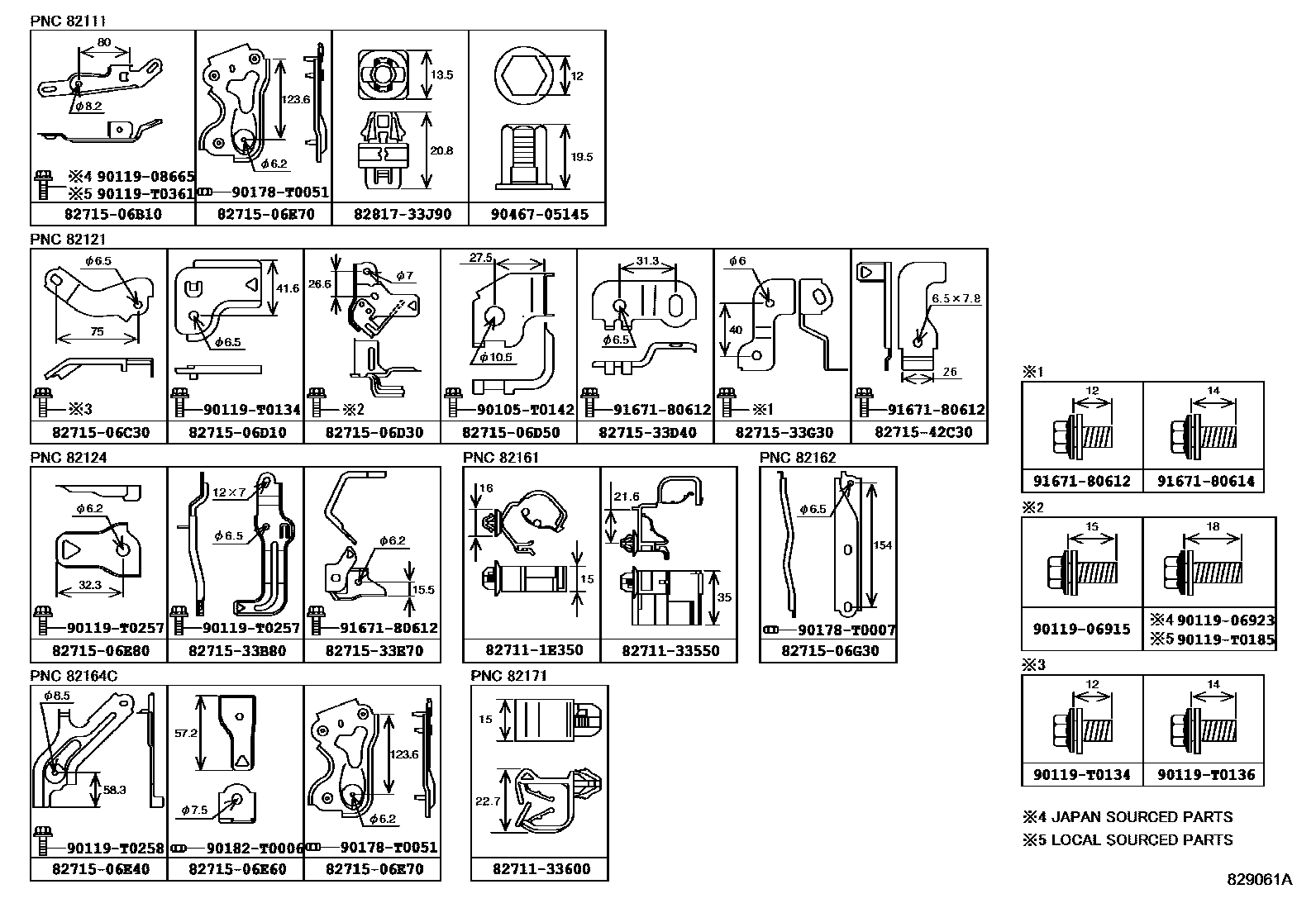

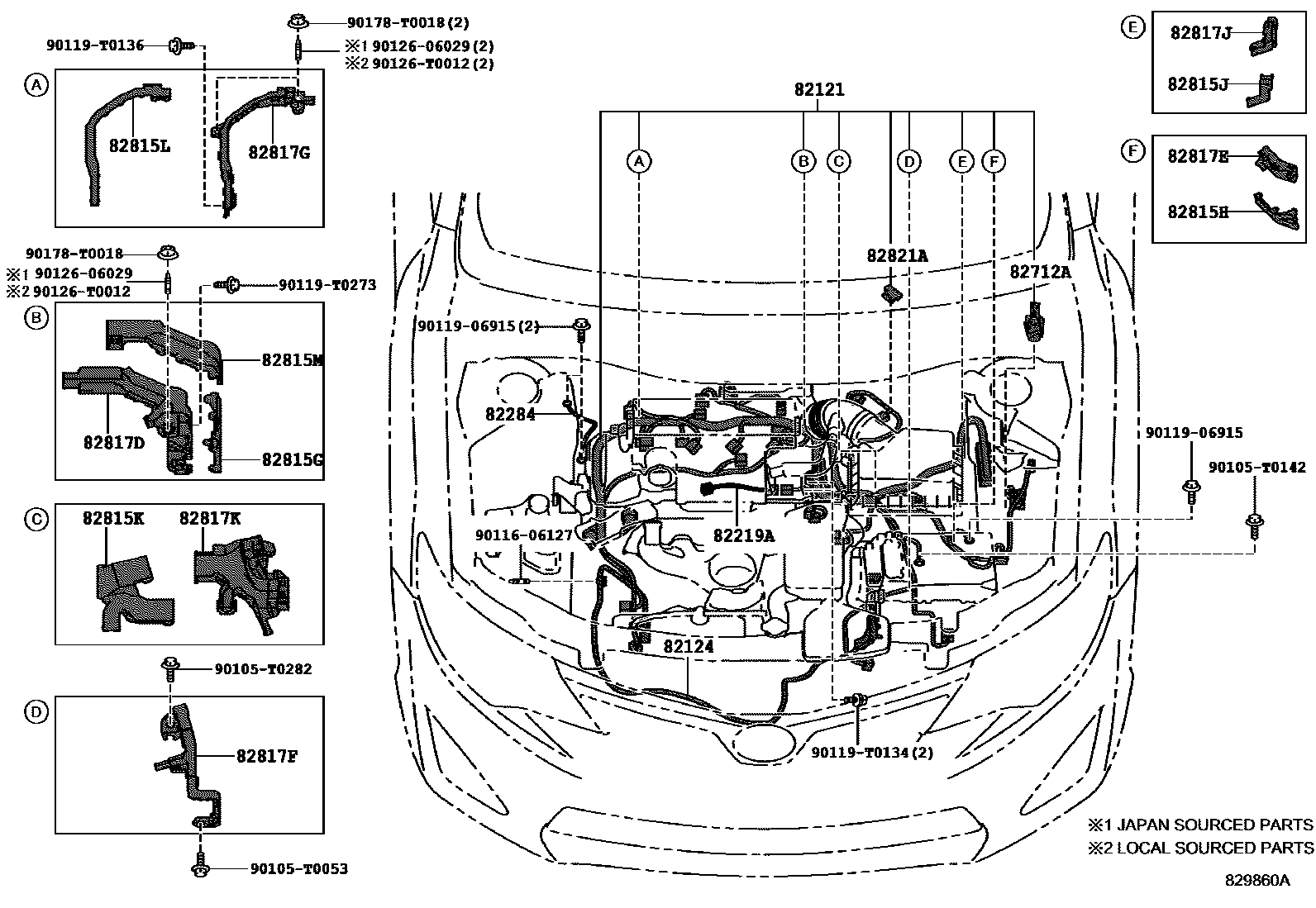

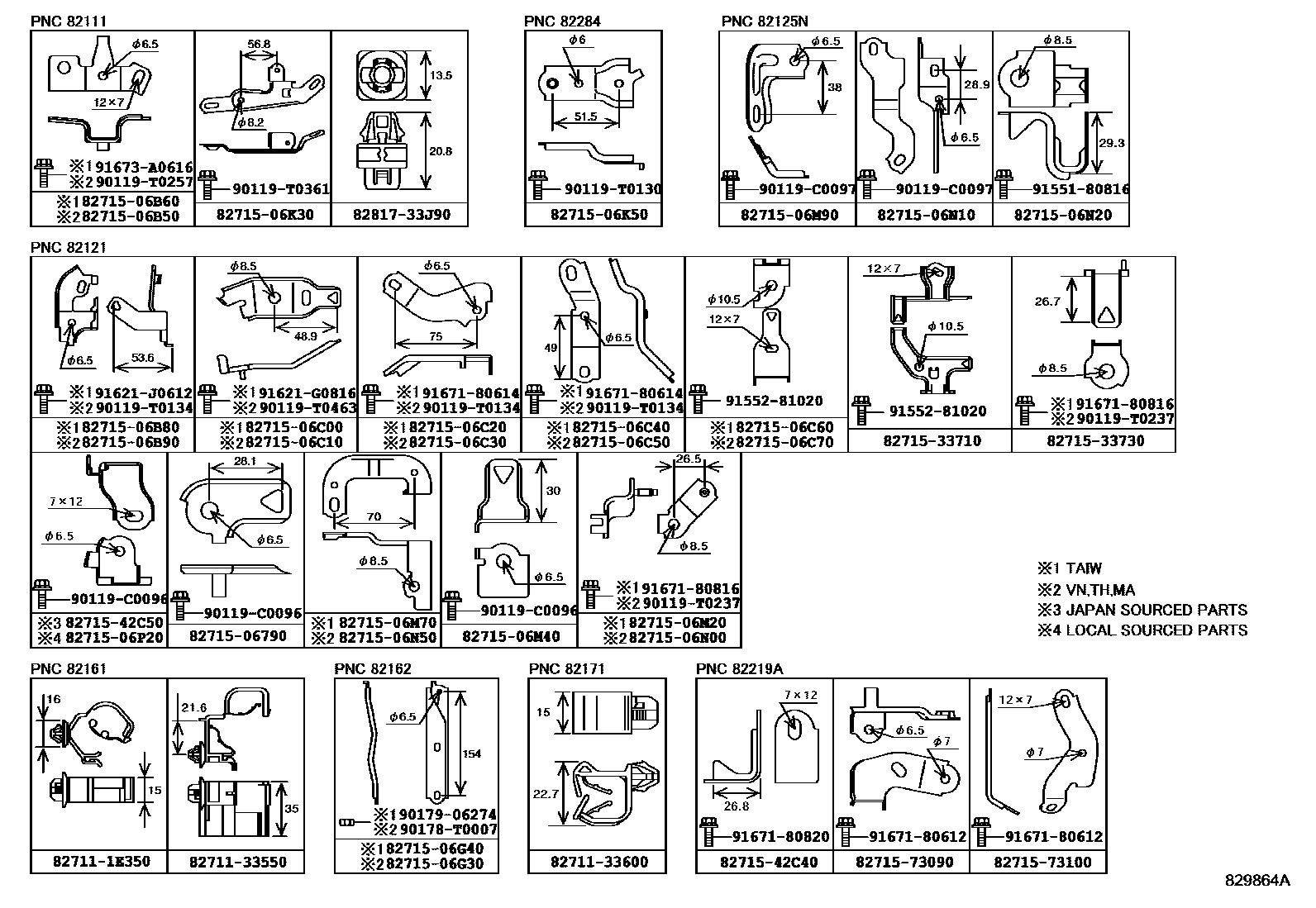

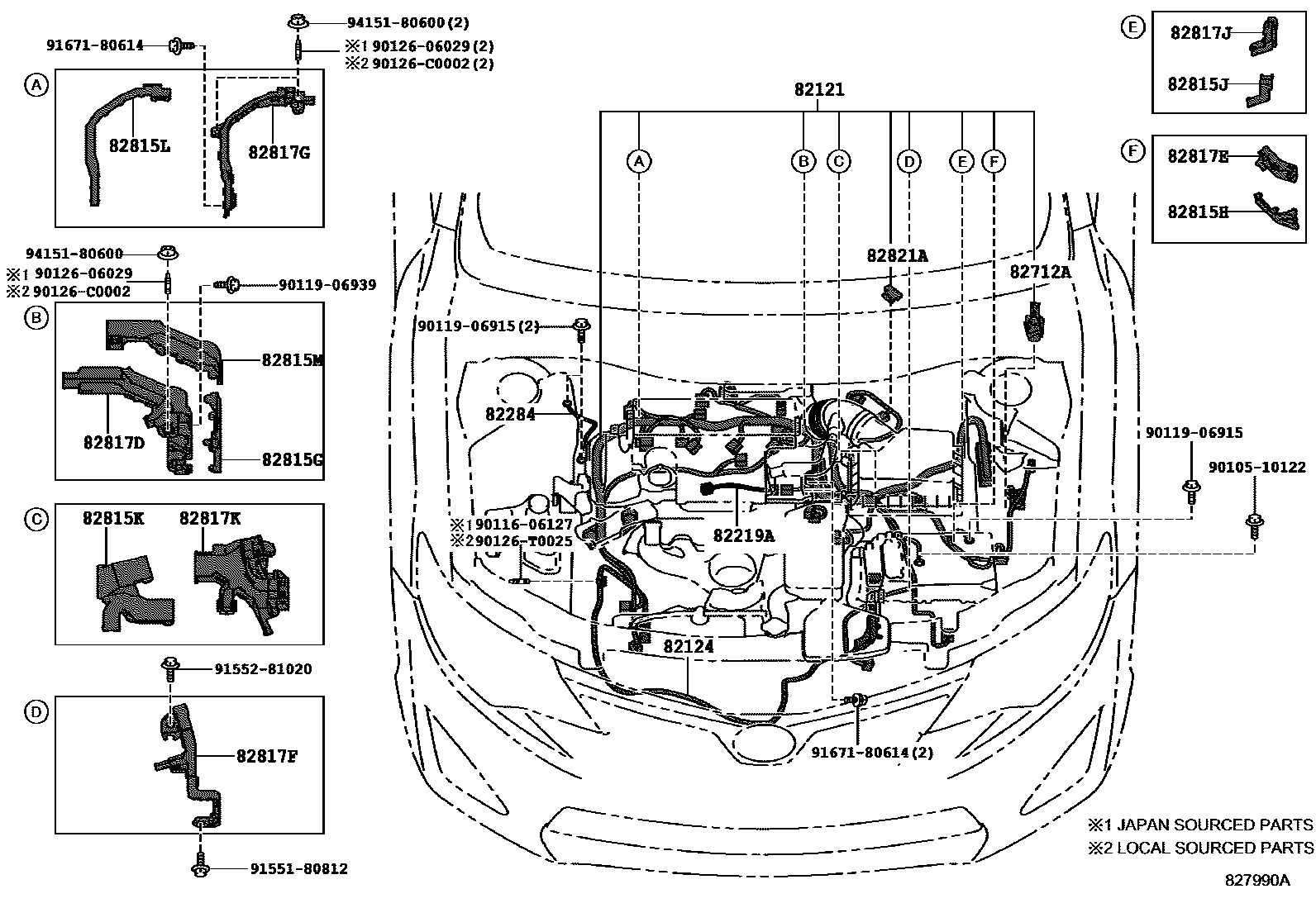

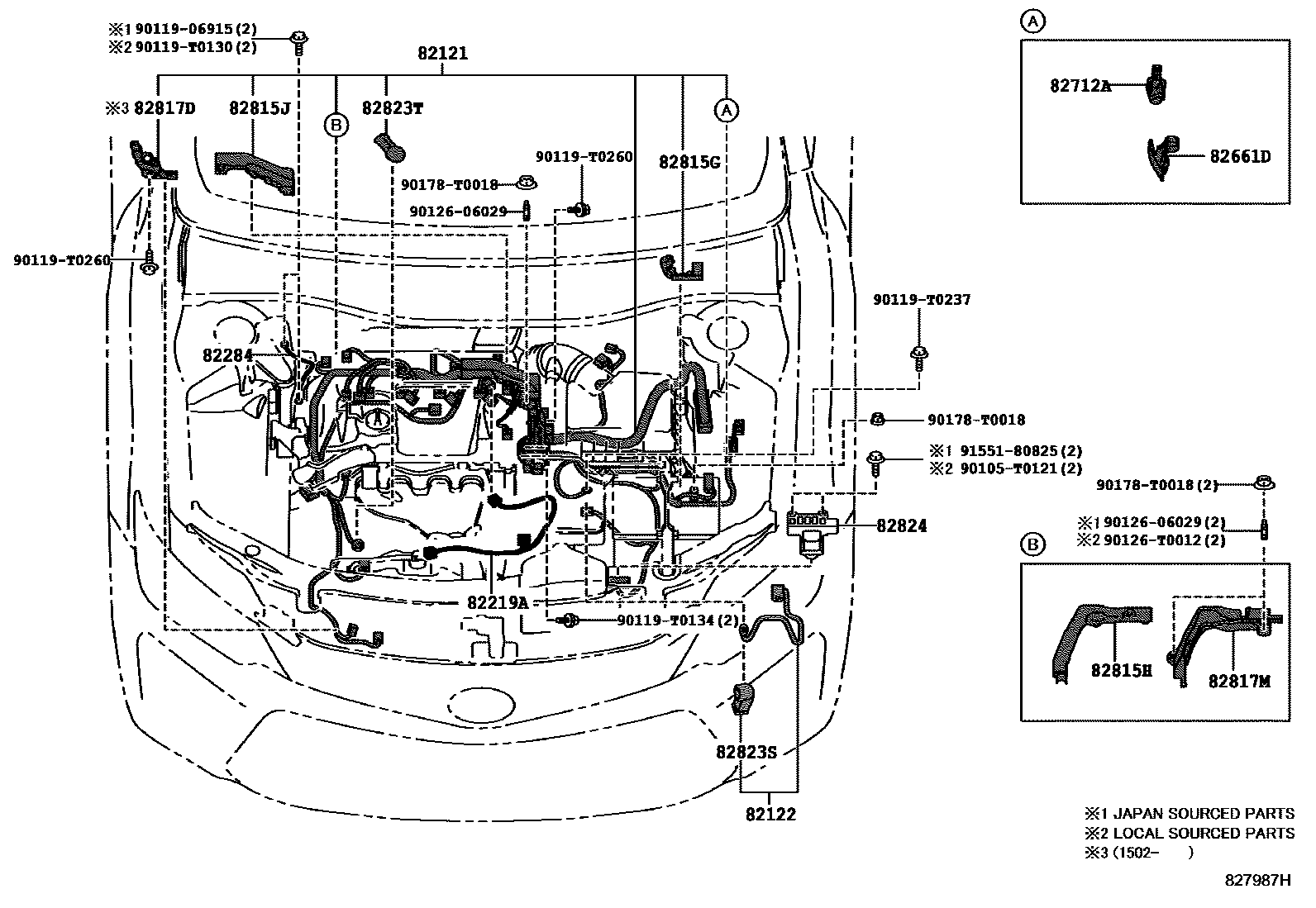

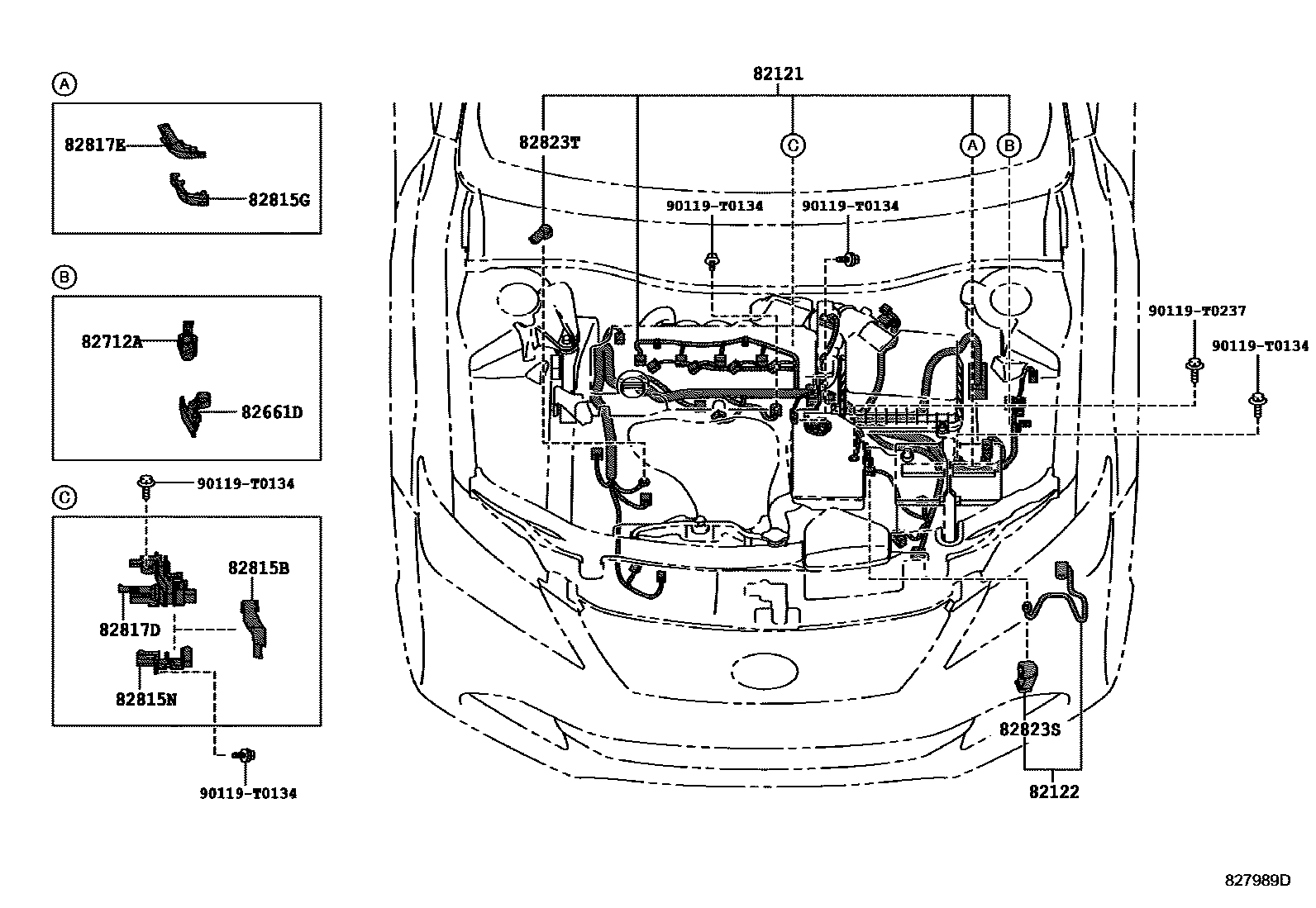

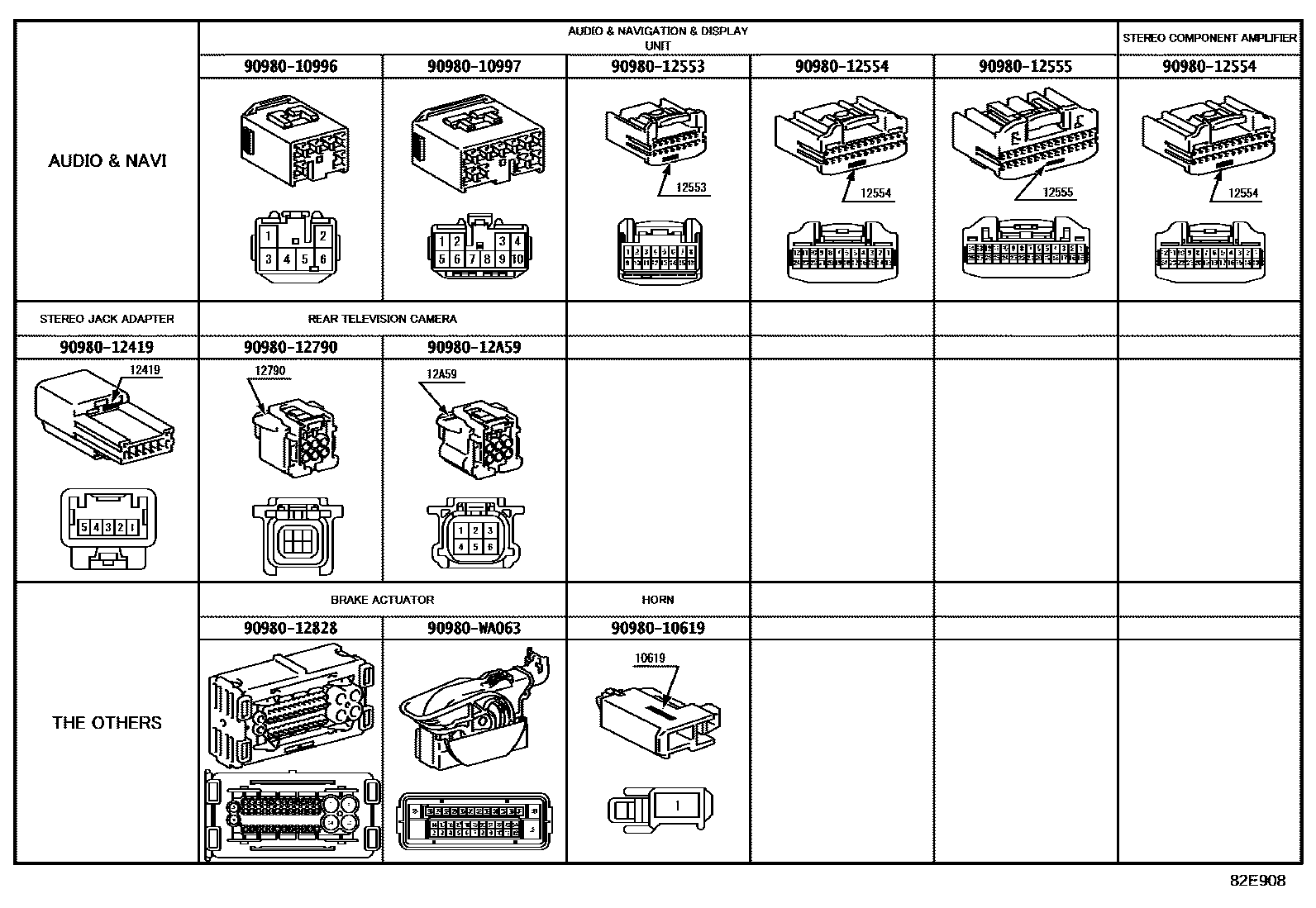

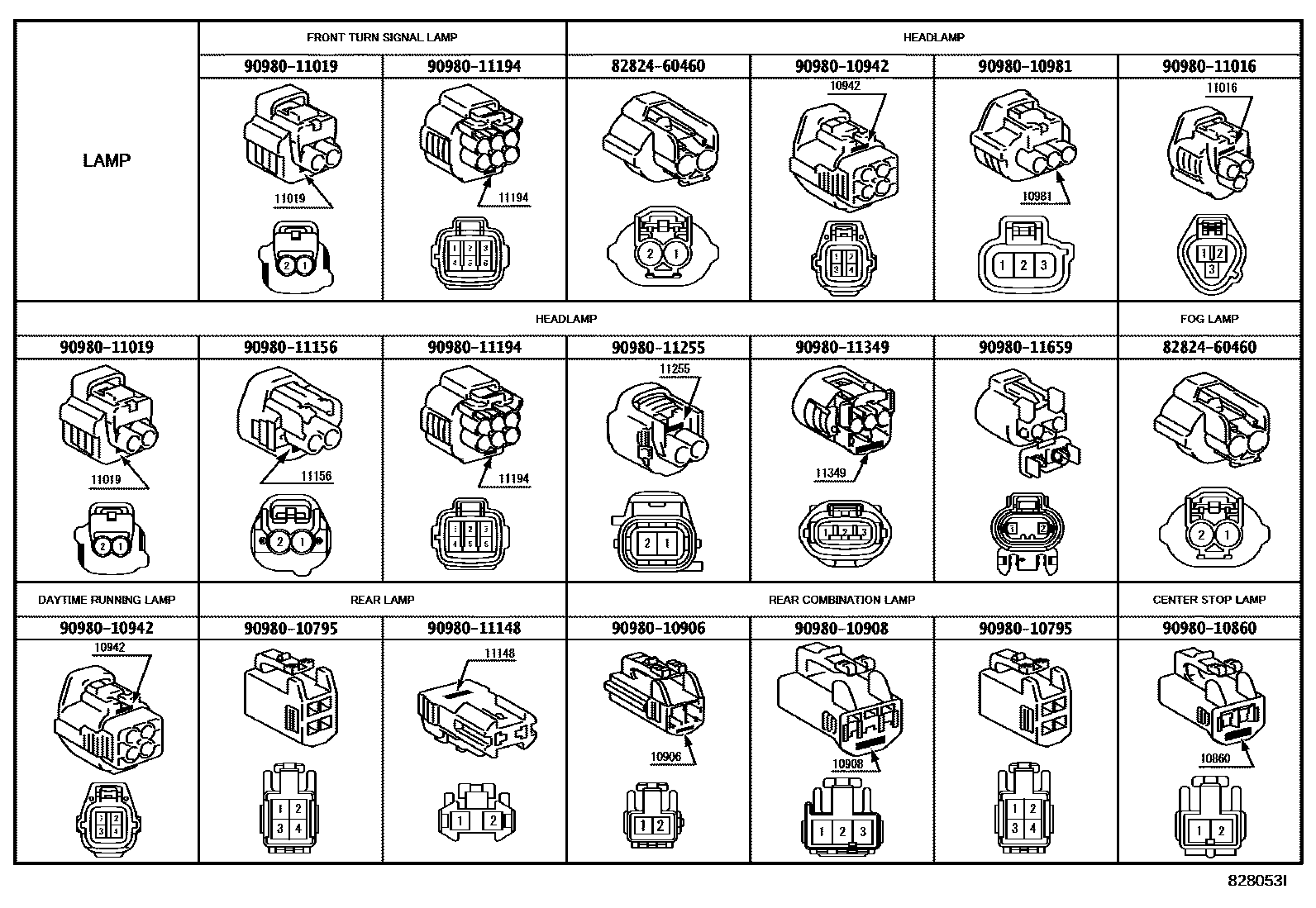

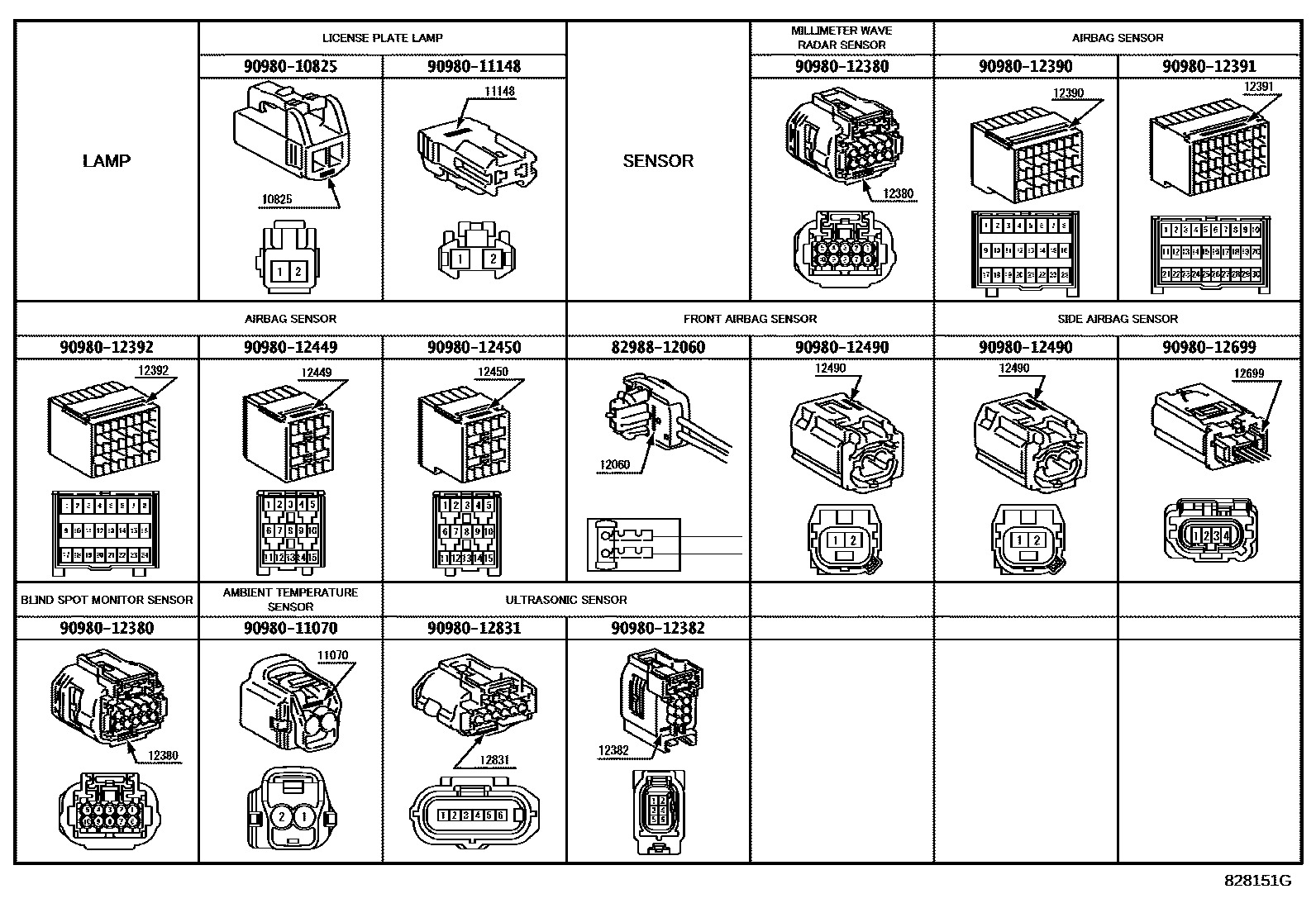

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 32 images and 85 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

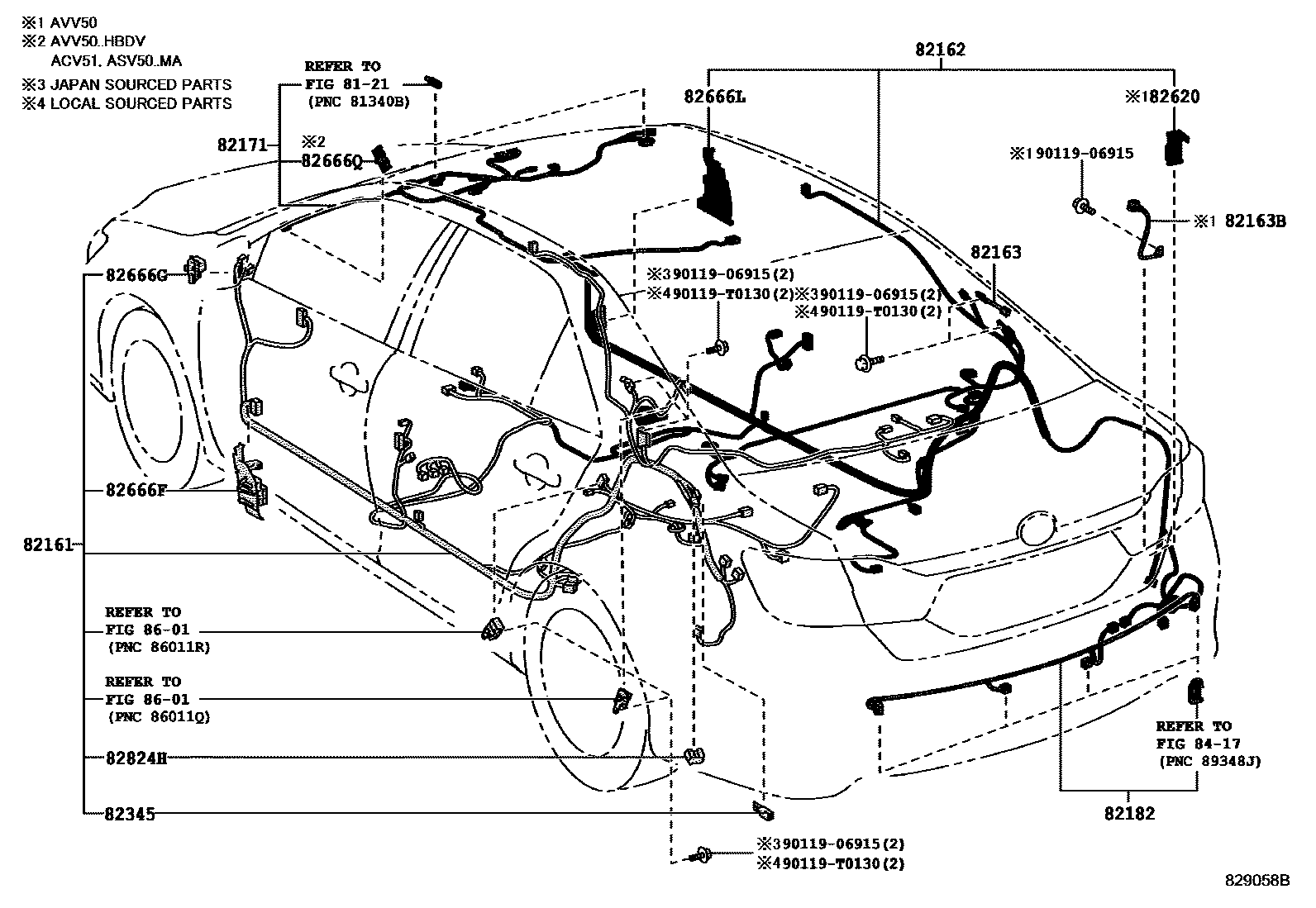

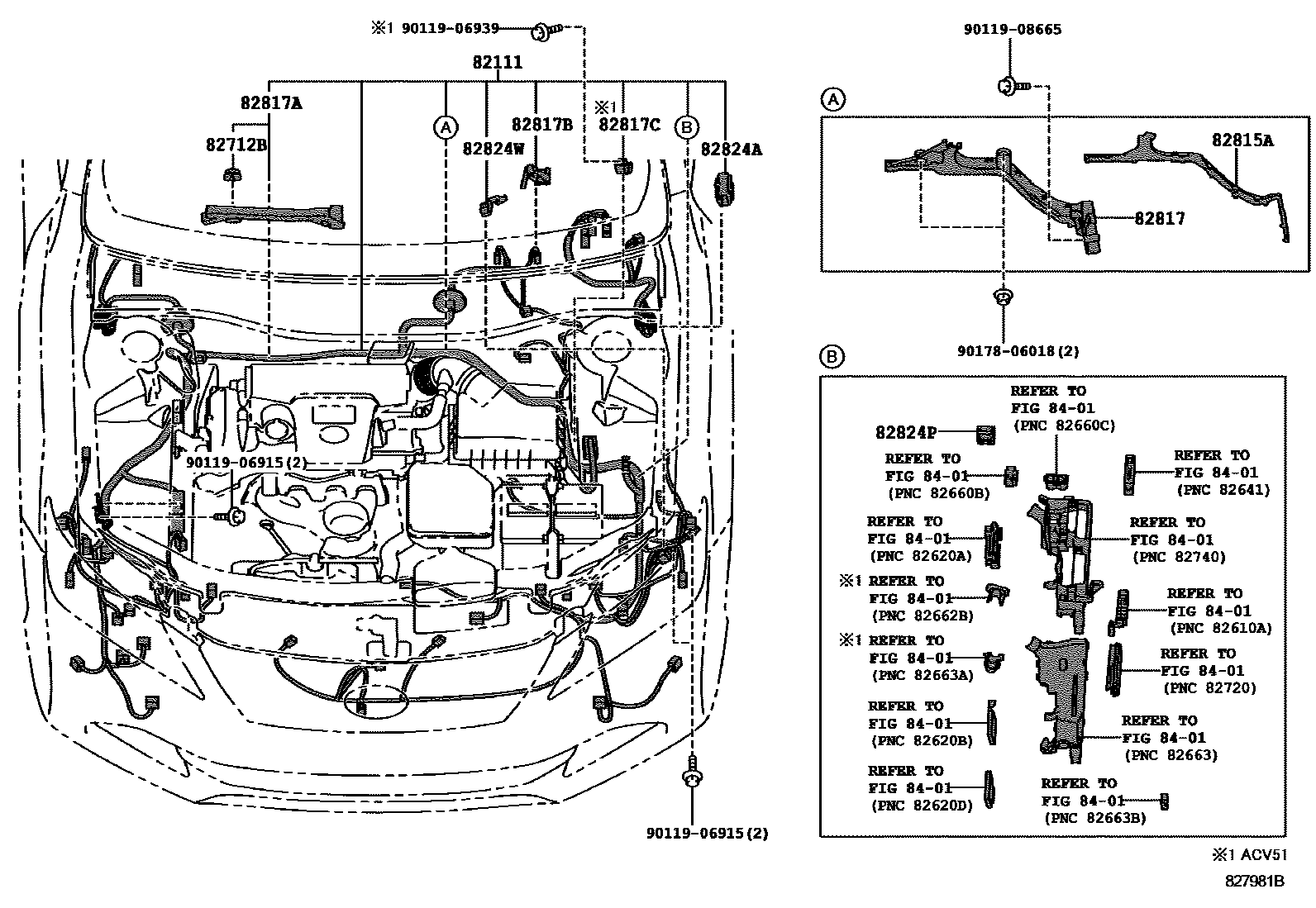

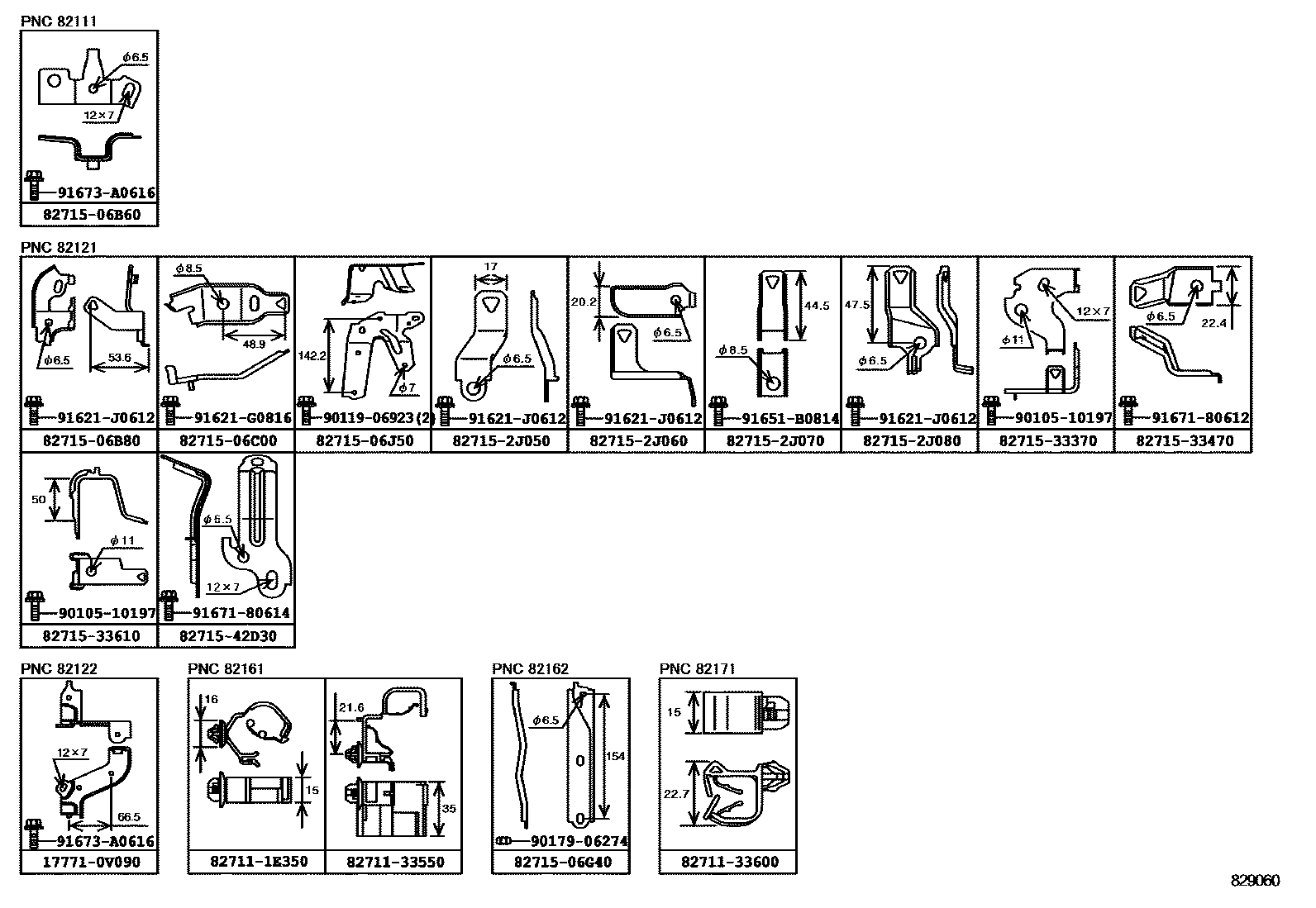

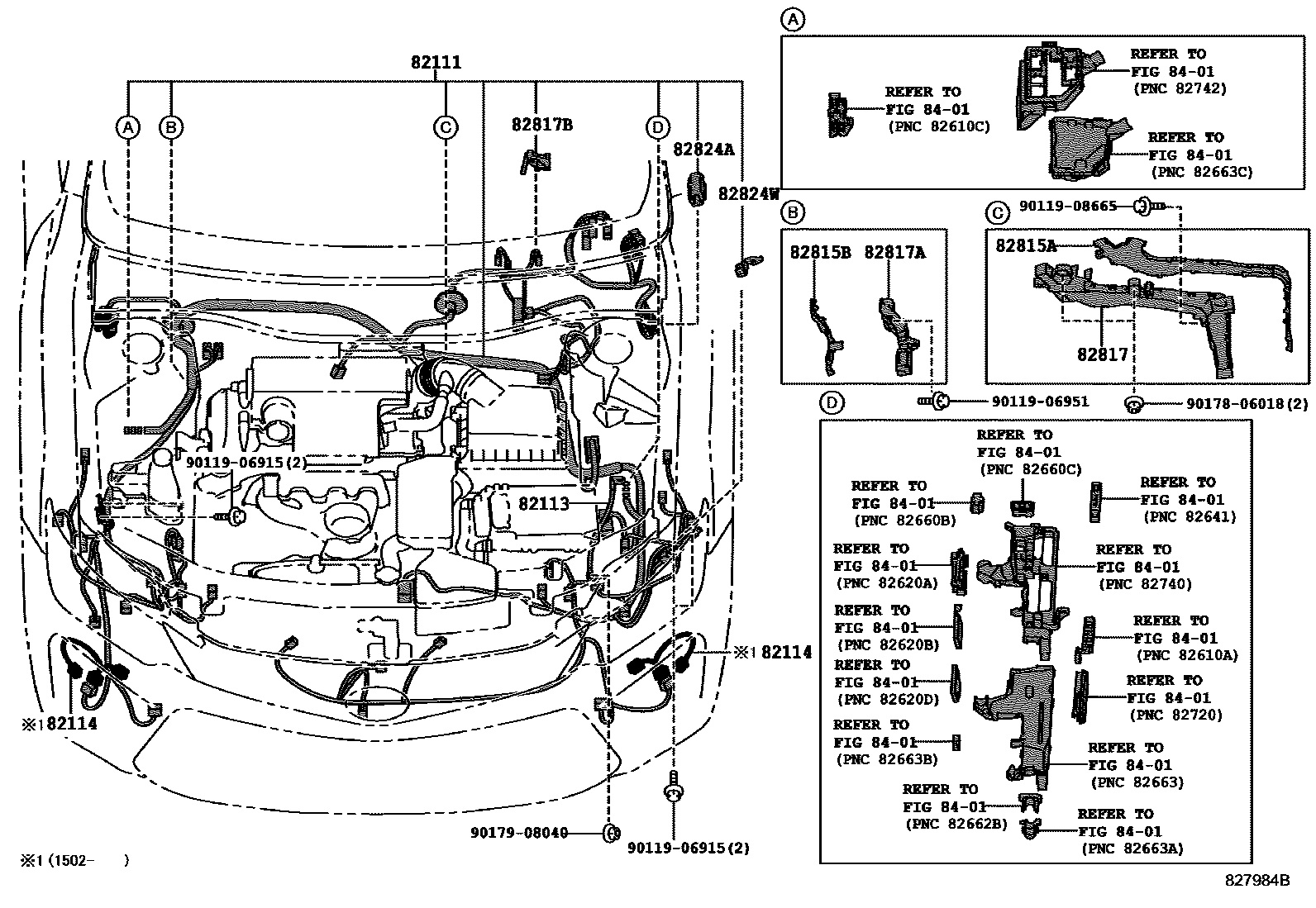

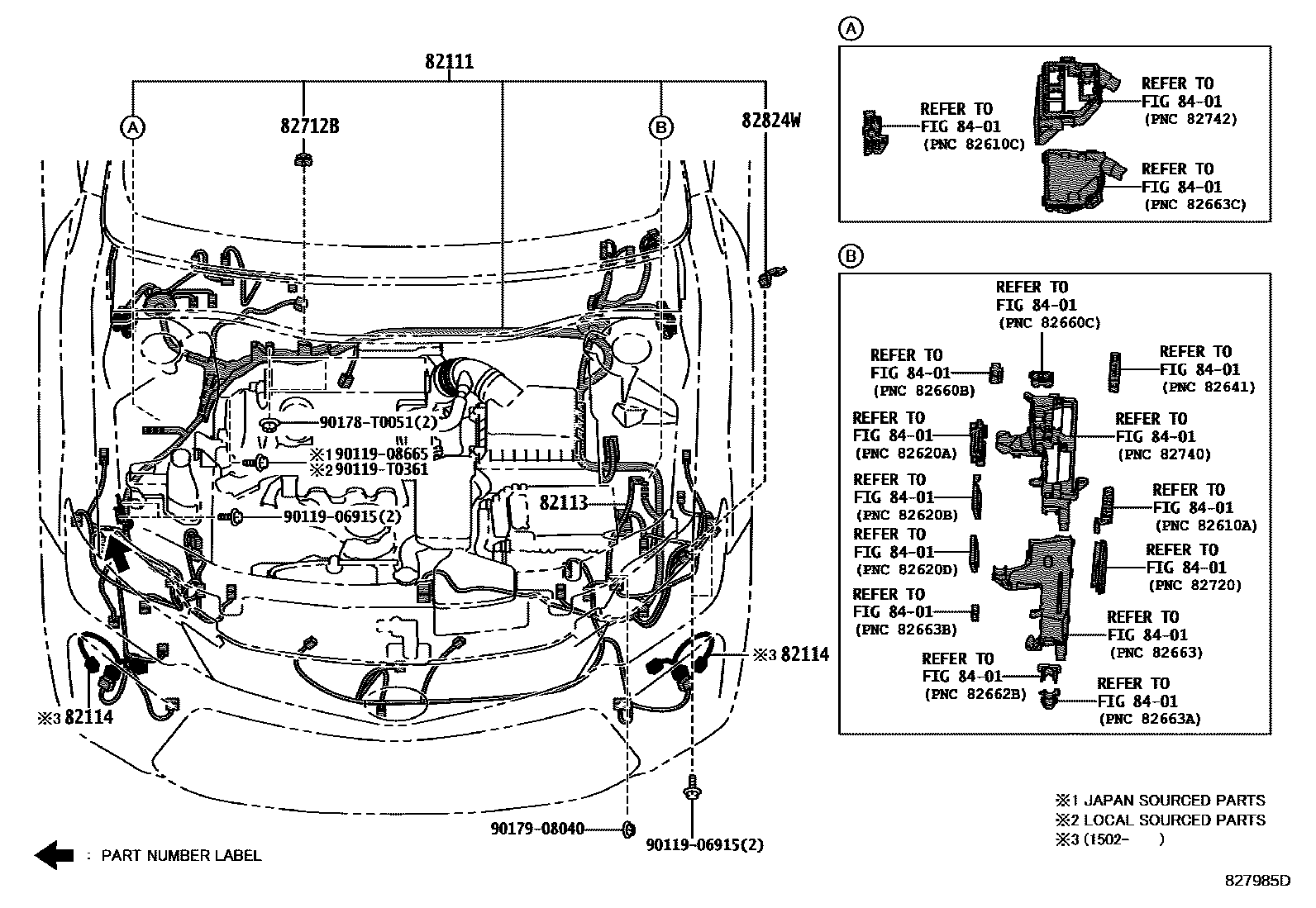

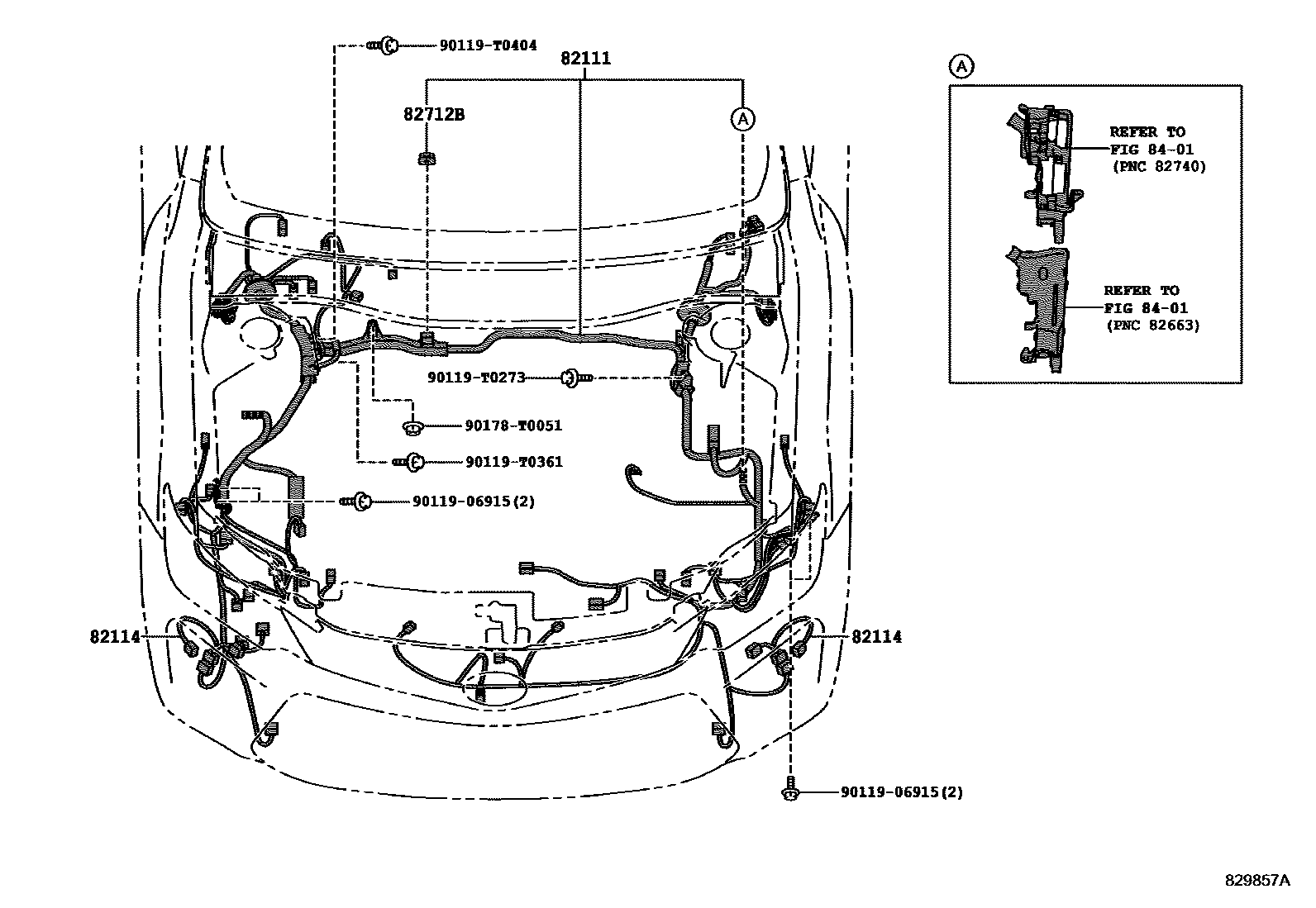

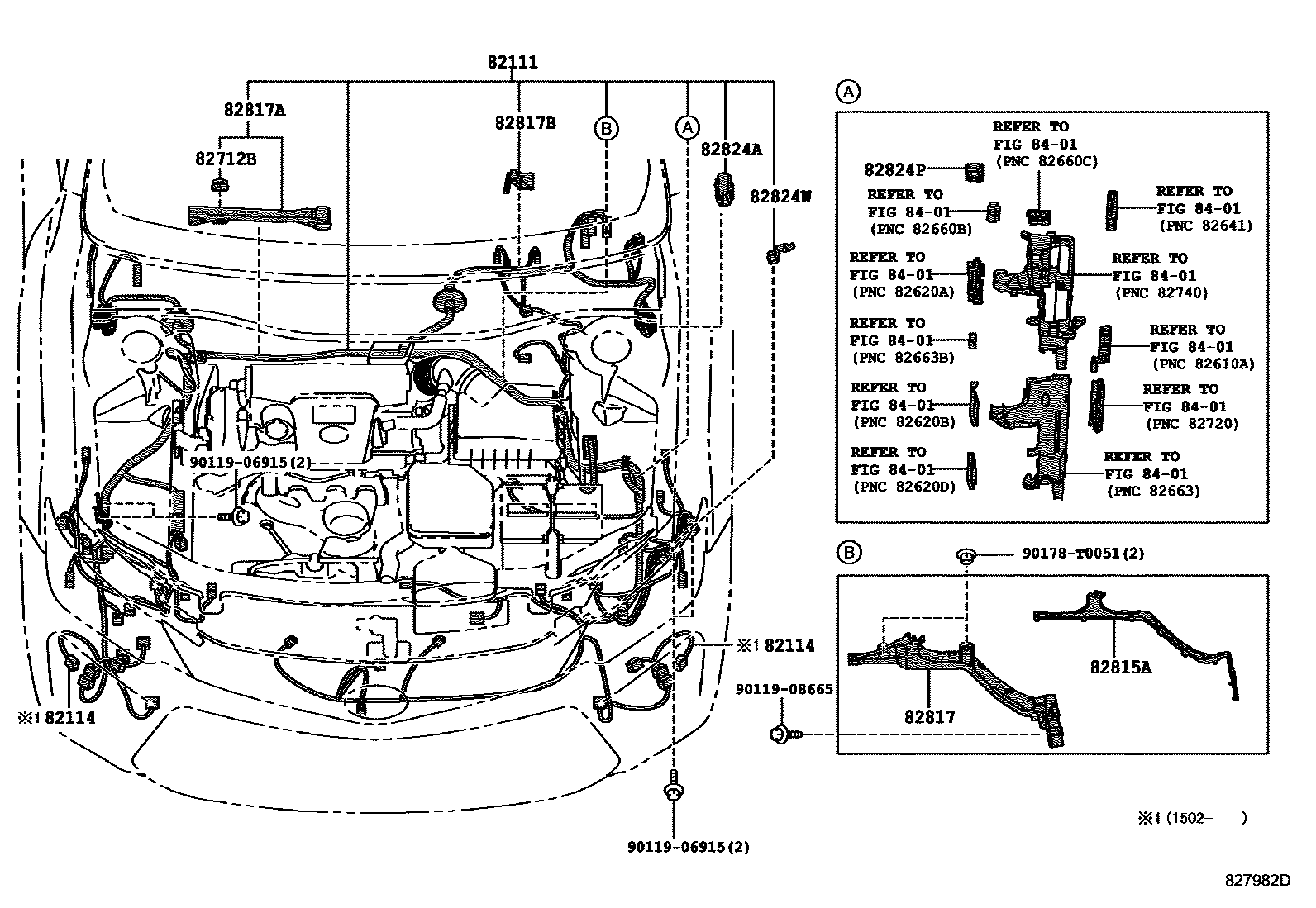

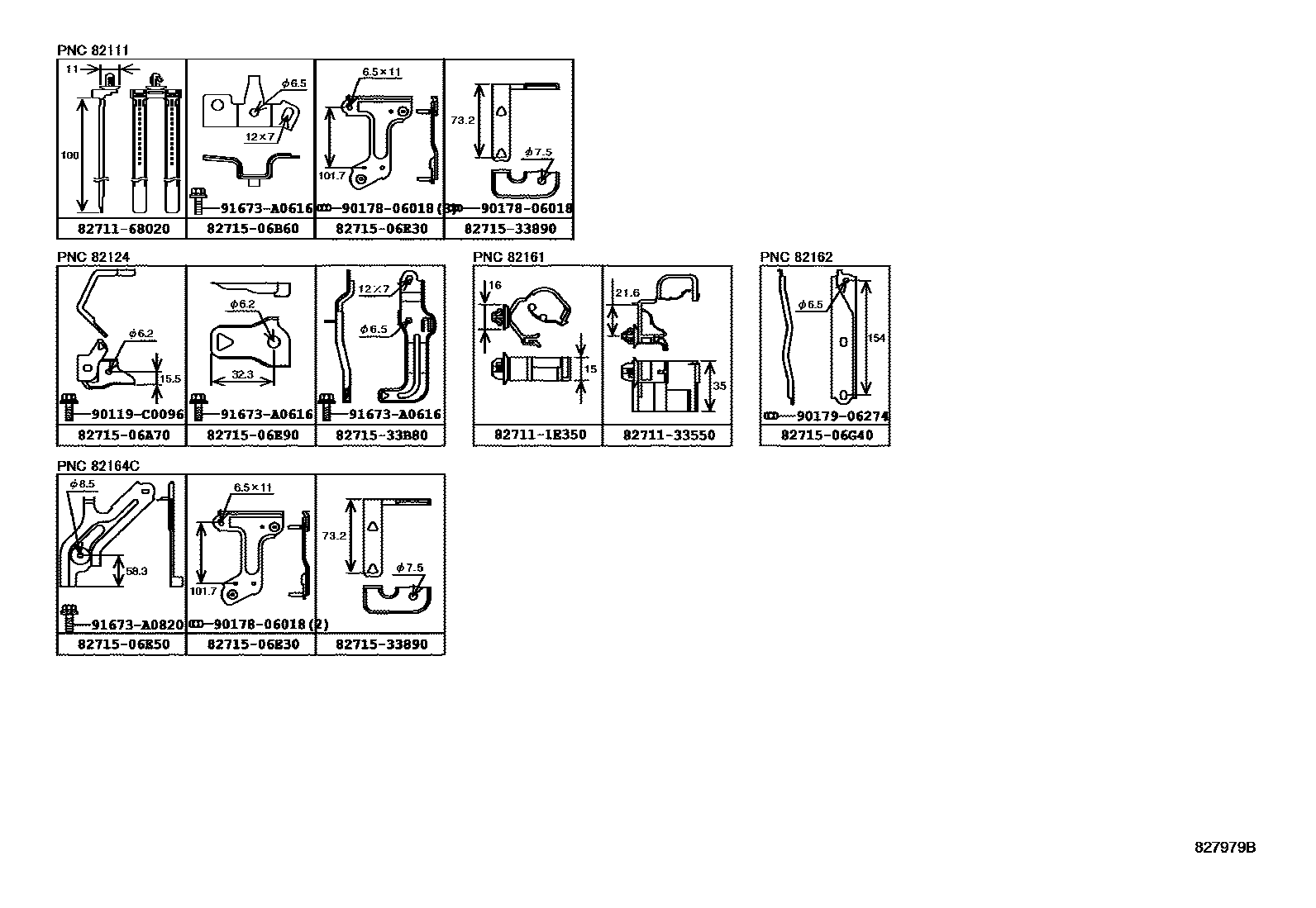

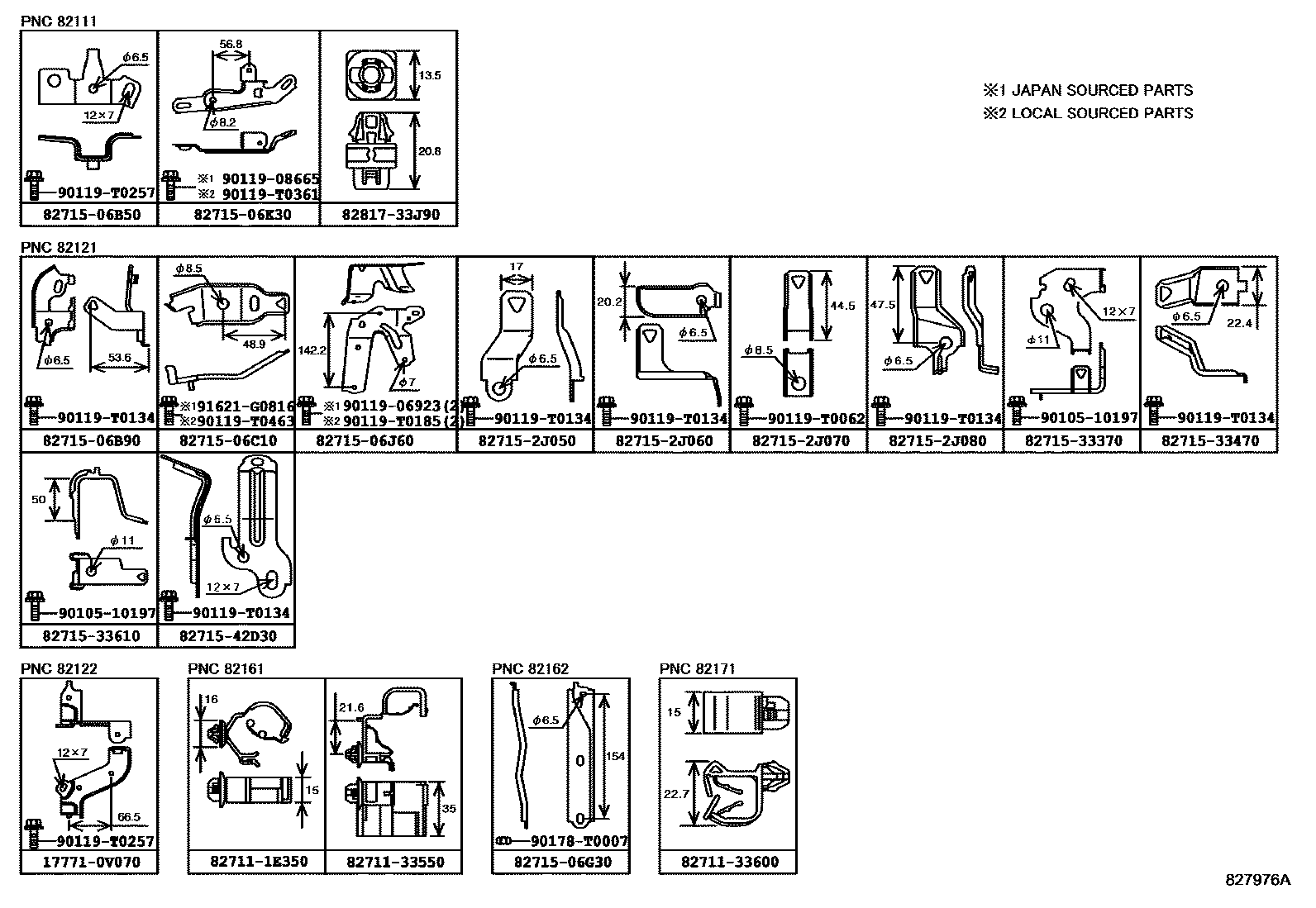

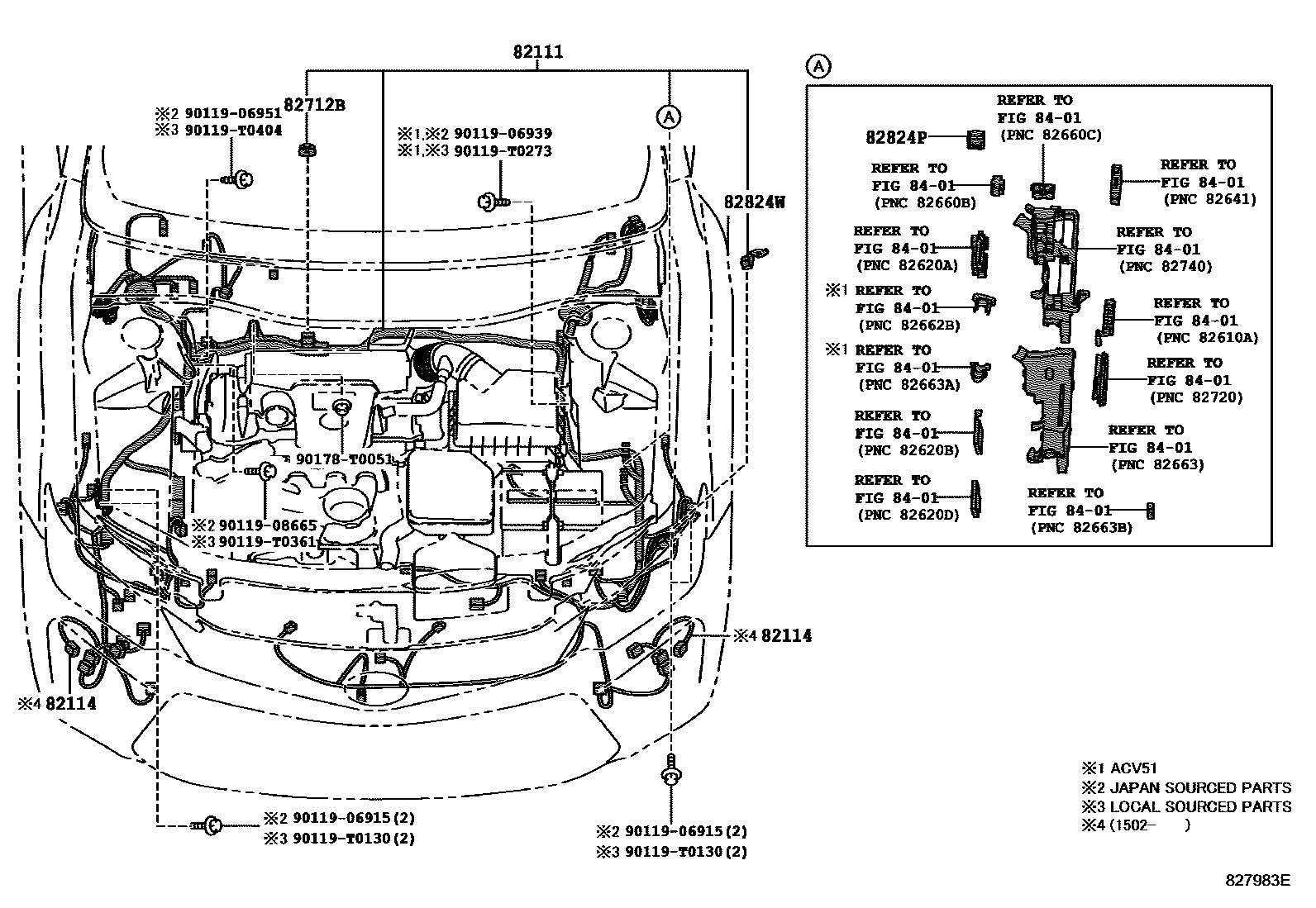

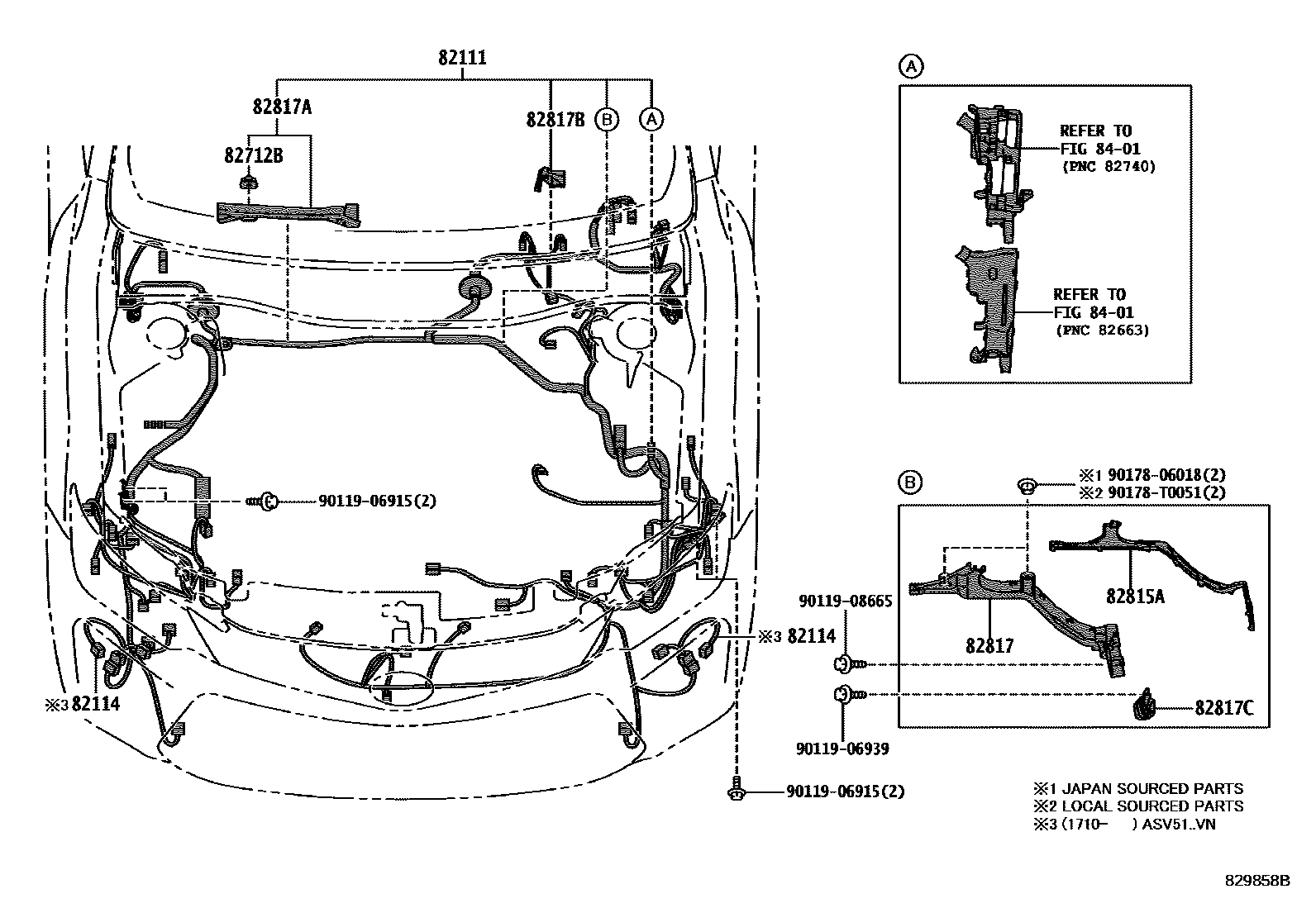

| 82111 | Engine room main wiring harness | 82111-06Z40 · 82111-06Z41 · 82111-06Z50 · 82111-06Z51 · 82111-06Z60 · 82111-06Z61 · 82111-06Z62 · 82111-06Z70 · 82111-06Z80 · 82111-06Z90 · 82115-06A00 · 82115-06A01 · 82115-06A10 · 82115-06A11 · 82115-06A12 · 82115-06A20 · 82115-06A30 · 82115-06A31 · 82115-06A40 · 82115-06A41 · 82115-06A50 · 82115-06A51 · 82115-06A52 · 82115-06A60 · 82115-06A61 · 82115-06A70 · 82115-06A71 · 82115-06A72 · 82115-06A90 · 82115-06A91 · 82115-06A92 · 82115-06B50 · 82115-06B51 · 82115-06B52 · 82115-06C00 · 82115-06C01 · 82115-06C40 · 82115-06C41 · 82115-06C42 · 82115-06J70 · 82115-06J80 · 82115-06J81 · 82115-06J90 · 82115-06J91 · 82115-06K00 · 82115-06K01 · 82115-06K10 · 82115-06K11 · 82115-06K20 · 82115-06K21 · 82115-06K30 · 82115-06K31 · 82115-06K40 · 82115-06K41 · 82115-06K50 · 82115-06K51 · 82115-06K60 · 82115-06K61 · 82115-06K70 · 82115-06K80 · 82115-06K90 · 82115-06K91 · 82115-06L00 · 82115-06L01 · 82115-06L10 · 82115-06L11 · 82115-06L20 · 82115-06L30 · 82115-06L31 · 82115-06N80 · 82115-06N81 · 82115-06U50 · 82115-06U60 · 82115-06U70 · 82115-06U80 · 82115-06U90 · 82115-06V00 · 82115-06V20 · 82115-06V30 · 82115-06V40 · 82115-06V50 · 82115-06V60 · 82115-06V70 · 82115-06V80 · 82115-06V90 · 82115-06W00 · 82115-06W30 · 82115-06W40 · 82115-06W50 · 82115-06W70 · 82116-06380 · 82116-06400 · 82116-06410 · 82116-06610 · 82116-06W70 · 82116-06W71 · 82116-06W72 · 82116-06W80 · 82116-06W81 · 82116-06W90 · 82116-06W91 · 82116-06X00 · 82116-06X01 · 82116-06X10 · 82116-06X11 · 82116-06X20 · 82116-06X22 · 82116-06X30 · 82116-06X32 · 82116-06X40 · 82116-06X41 · 82116-06X42 · 82116-06X50 · 82116-06X51 · 82116-06X52 · 82116-06X60 · 82116-06X61 · 82116-06X70 · 82116-06X71 · 82116-06X80 · 82116-06X81 · 82116-06Y00 · 82116-06Y01 · 82116-06Y10 · 82116-06Y11 · 82116-06Y20 · 82116-06Y21 · 82116-06Y30 · 82116-06Y31 · 82116-06Y40 · 82116-06Y41 · 82116-06Y50 · 82116-06Y51 |
| 82113 | Engine room wiring harness No. 3 | 82113-06070 · 82113-06080 · 82113-06090 |
| 82114 | Engine room wiring harness No. 4 | 82114-06030 · 82114-06040 · 82114-06050 · 82114-06060 · 82114-06070 · 82114-06080 · 82114-06100 · 82114-06180 · 82114-06310 · 82114-06320 |

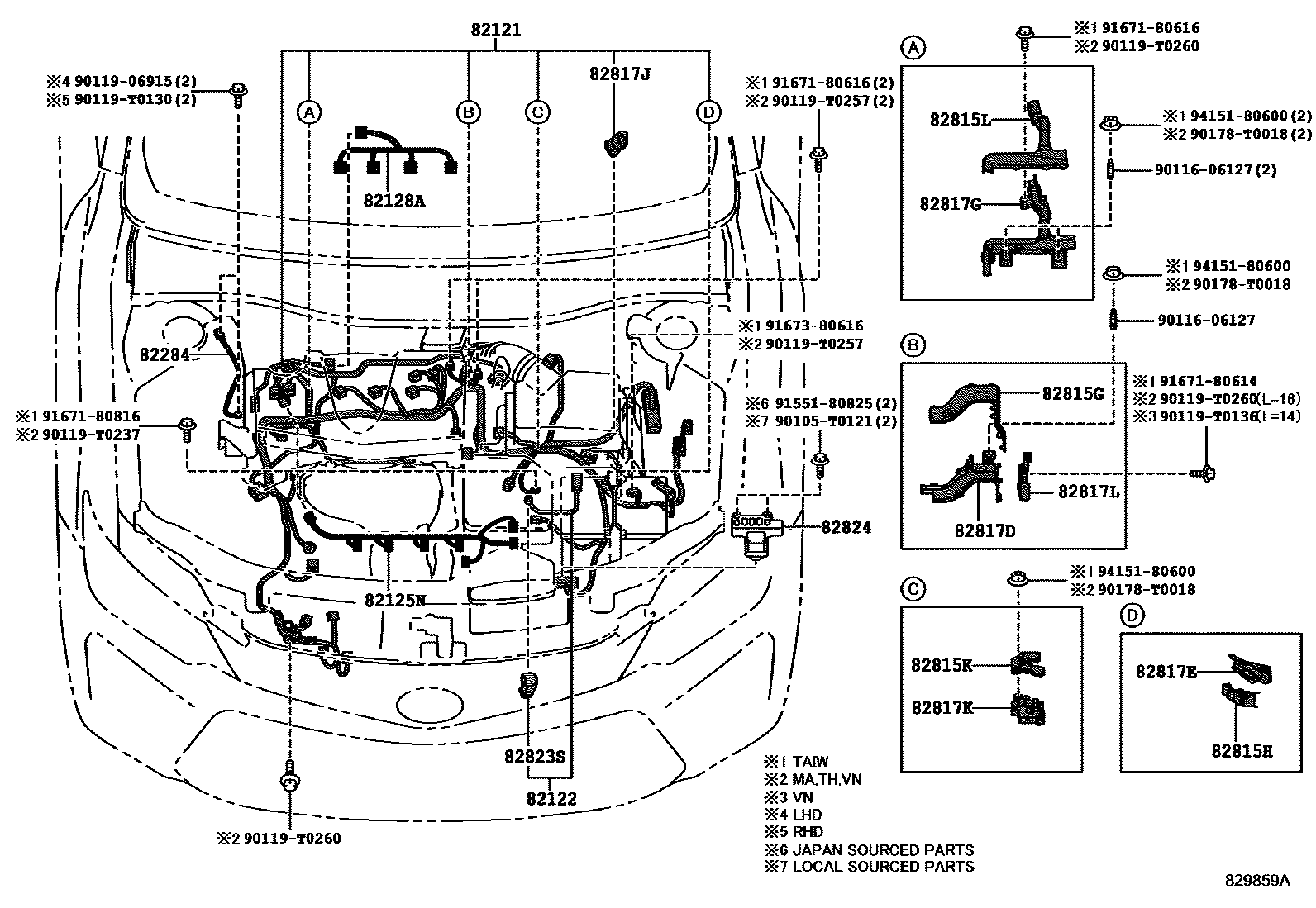

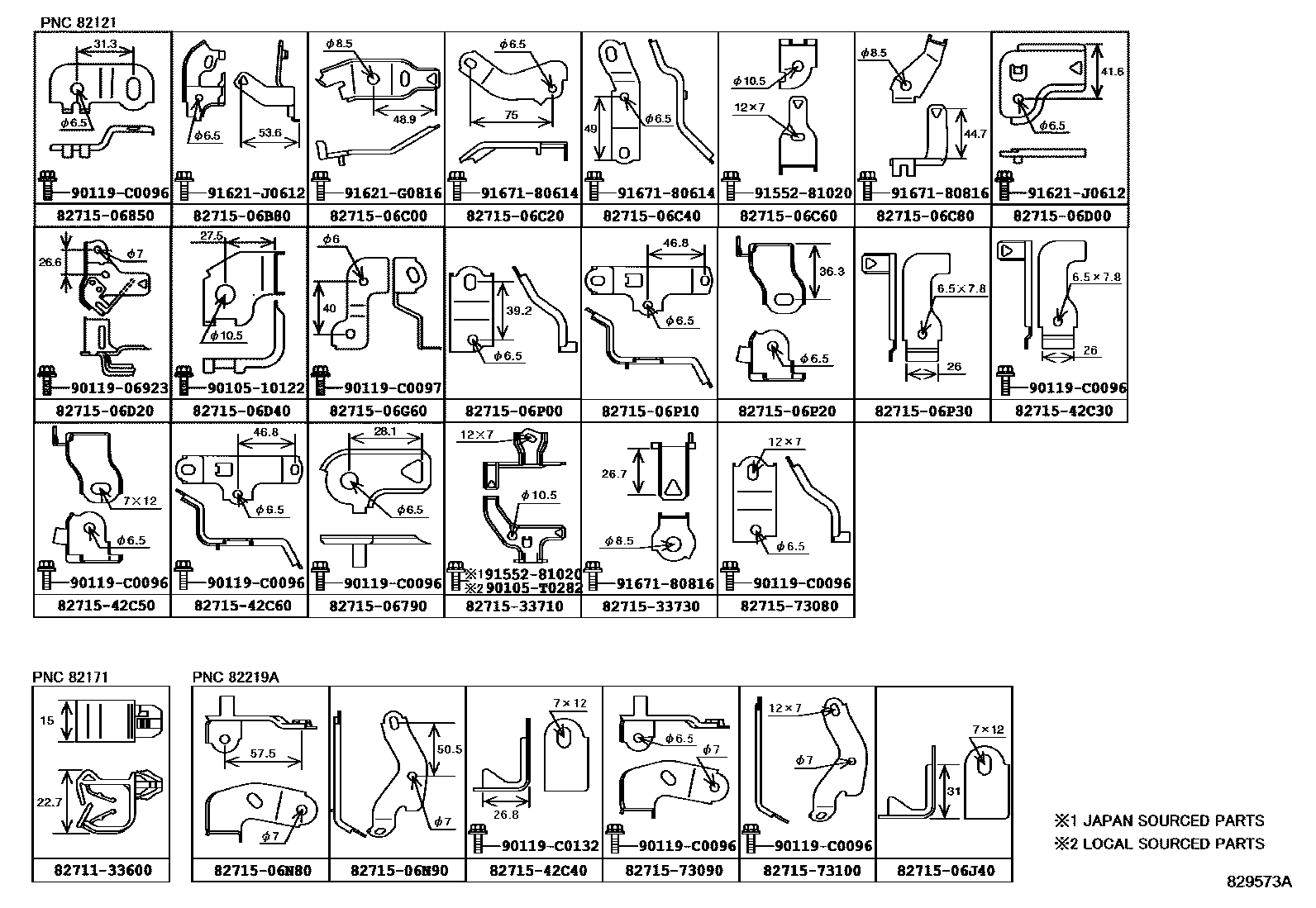

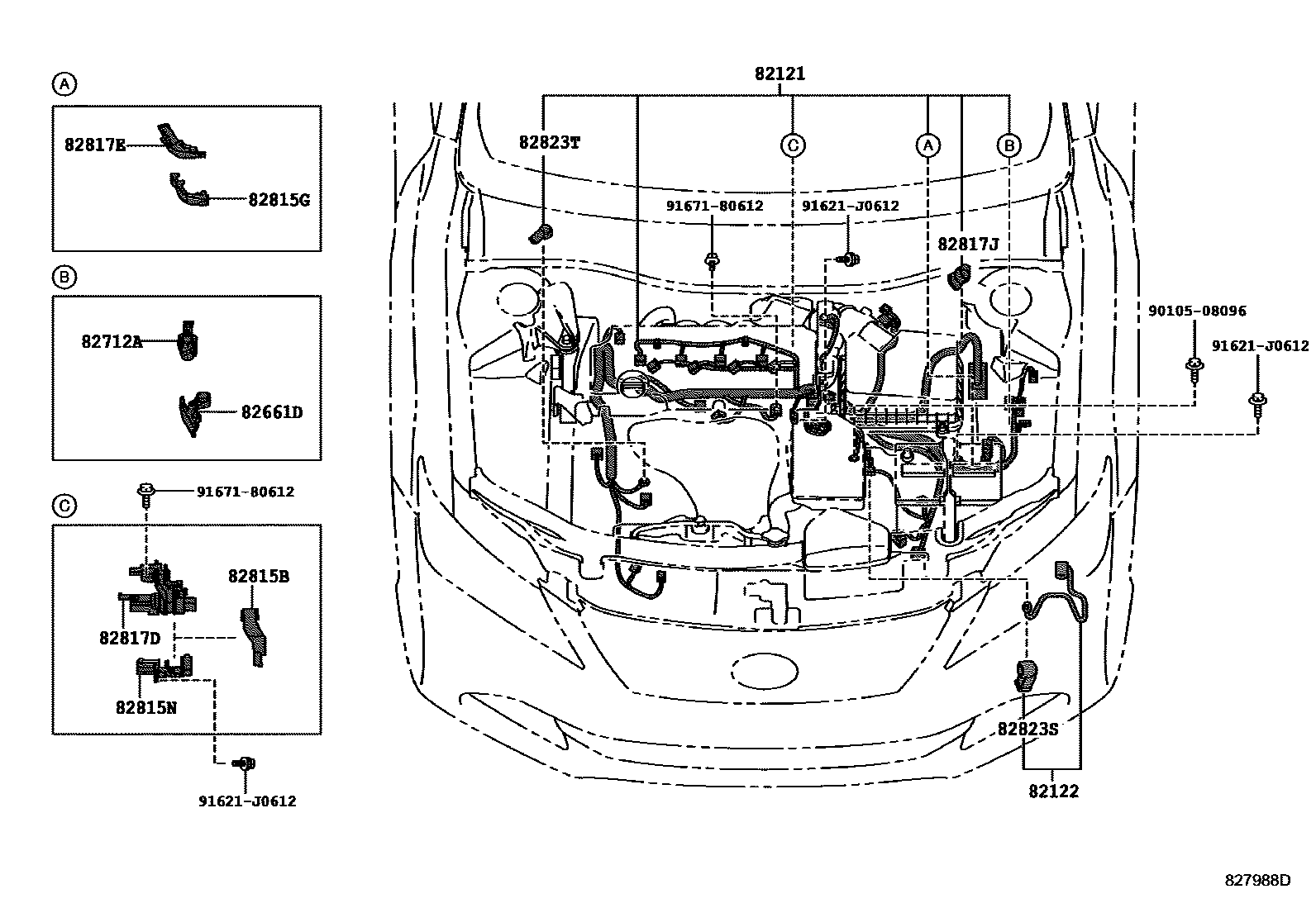

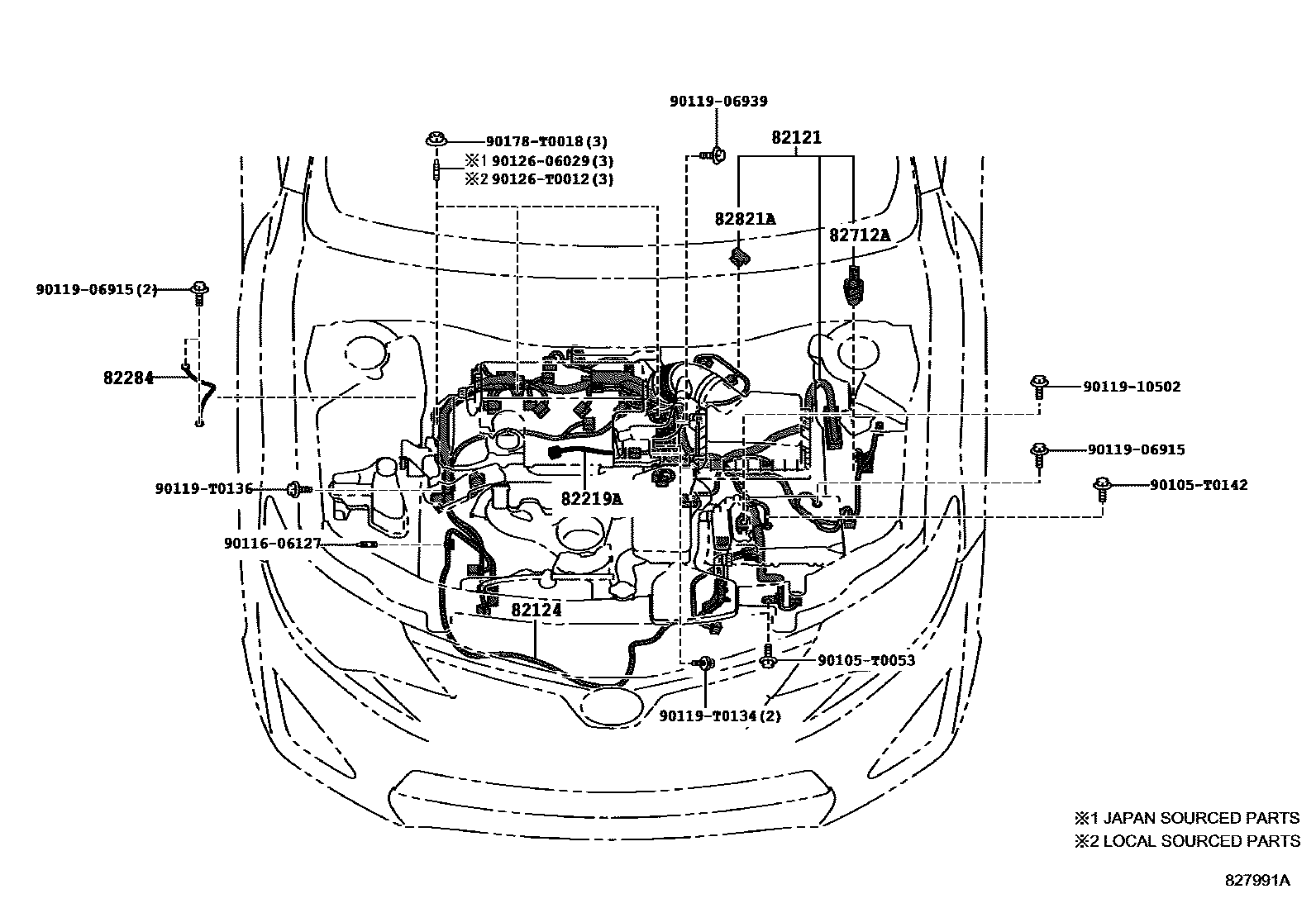

| 82121 | Engine wiring harness | 82121-06D40 · 82121-06D80 · 82121-06E70 · 82121-06E80 · 82121-06E90 · 82121-06F00 · 82121-06F10 · 82121-06F20 · 82121-06G00 · 82121-06G50 · 82121-06G60 · 82121-06G70 · 82121-06G90 · 82121-06Q60 · 82121-06Q70 · 82121-06Q80 · 82121-06Q90 · 82121-06R00 |
| 82122 | Engine No. 2 wiring harness | 82122-06220 · 82122-06230 · 82122-06240 · 82122-06280 |
| 82124 | Engine No. 4 wiring harness | 82124-33090 |
| 82125N | Engine No. 5 wiring harness | 82125-06070 |
| 82128A | Engine wiring harness No. 8 | 82128-06040 |

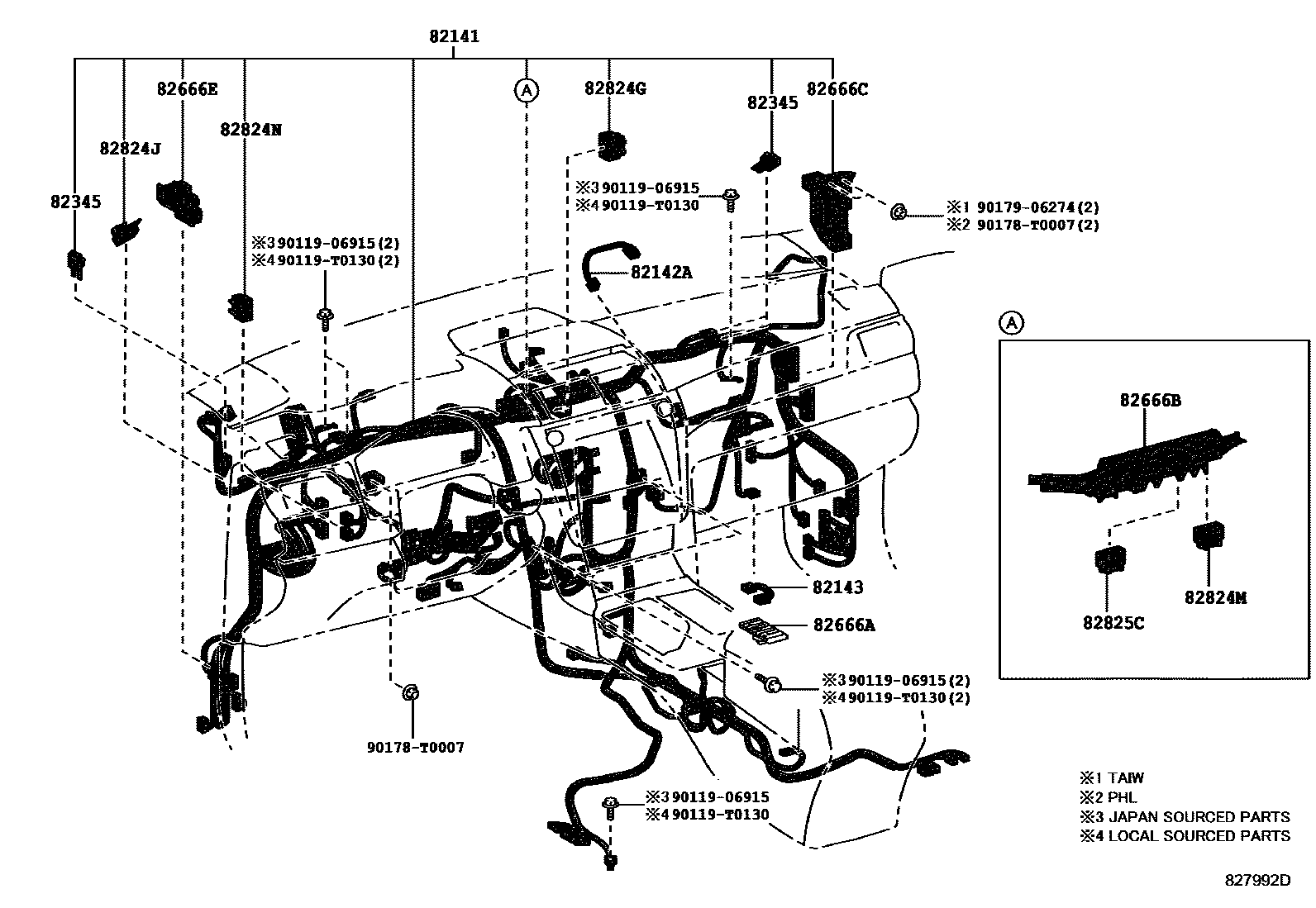

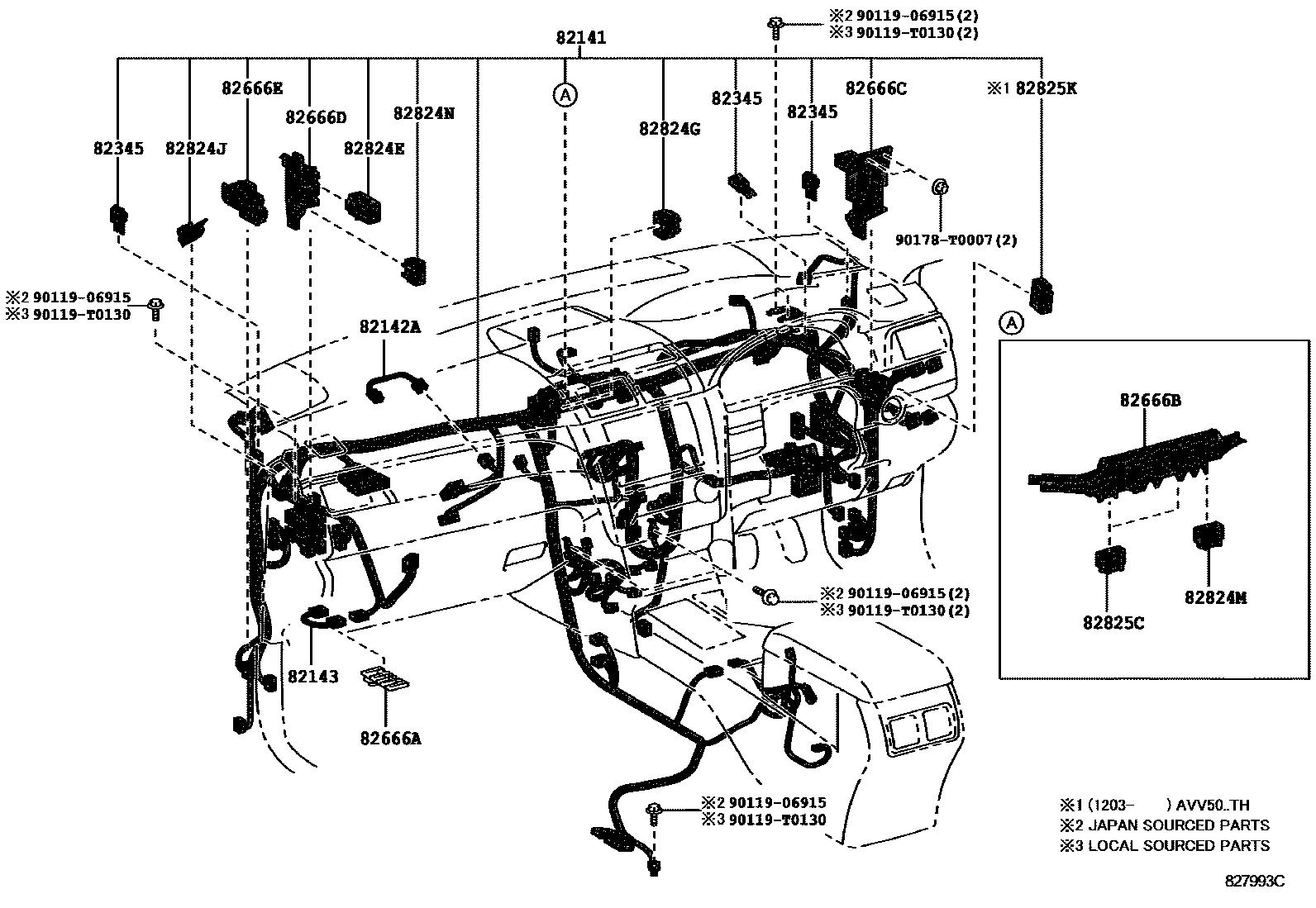

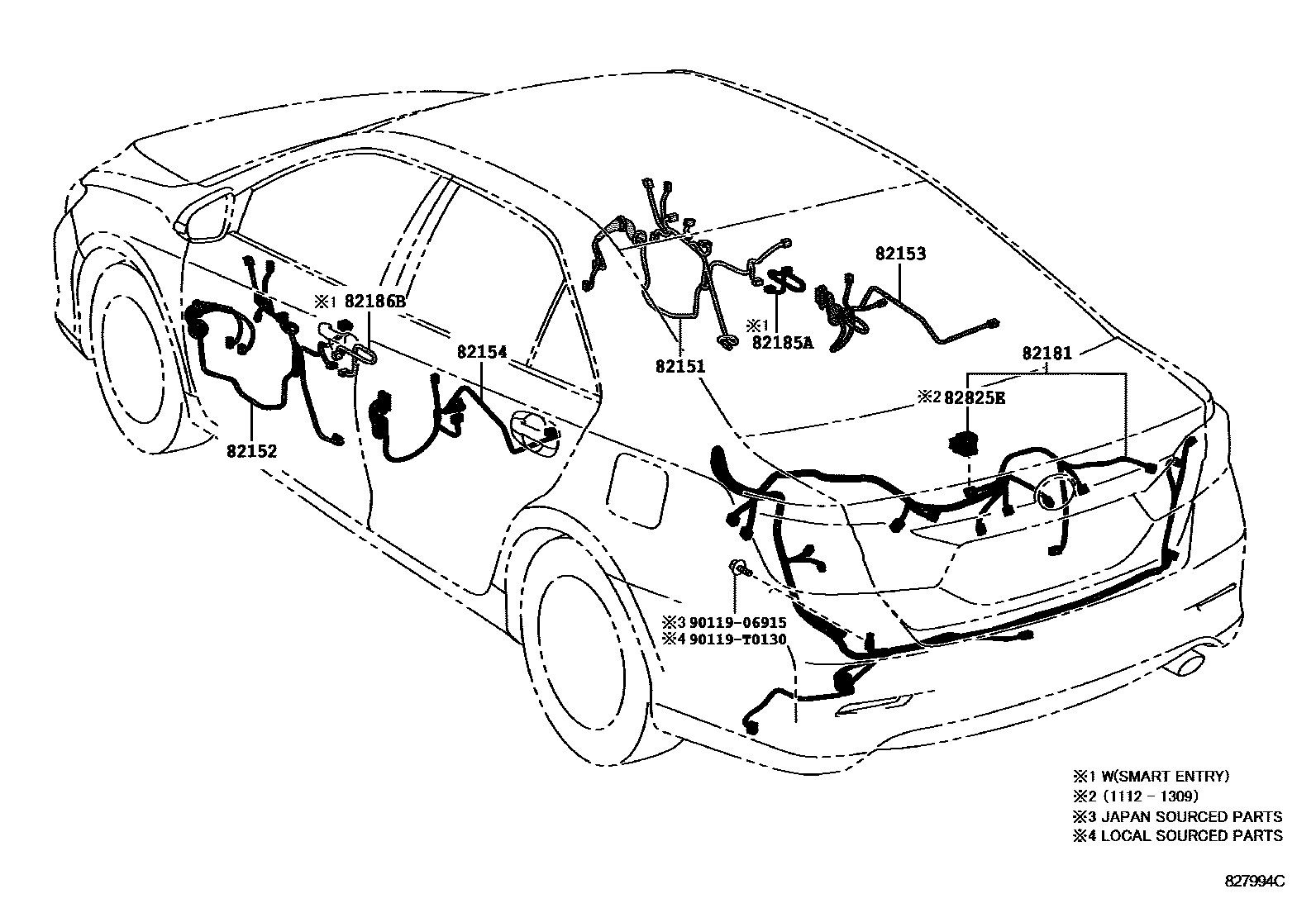

| 82141 | Dashboard wiring harness | 82141-06T20 · 82141-0X720 · 82141-0X730 · 82141-0X740 · 82141-0X760 · 82141-0X770 · 82141-0X780 · 82141-0X790 · 82141-0X800 · 82141-0X850 · 82141-0X860 · 82141-0X870 · 82141-0X880 · 82141-0X890 · 82141-0XC10 · 82141-0XG20 · 82141-0XG30 · 82141-0XG40 · 82141-0XG50 · 82141-0XG60 · 82141-0XG70 · 82141-0XG80 · 82141-0XG90 · 82141-0XJ00 · 82141-0XJ10 · 82141-0XJ20 · 82141-0XJ40 · 82141-0XJ50 · 82141-0XJ60 · 82141-0XJ70 · 82141-0XJ80 · 82141-0XJ90 · 82141-0XK00 · 82141-0XN60 · 82141-0XN70 · 82141-0XN80 · 82141-0XN90 · 82141-0XP00 · 82141-0XP10 · 82141-0XP20 · 82141-0XP30 · 82141-0XP40 · 82141-0XP50 · 82141-0XP80 · 82141-0XU60 · 82141-0XU70 · 82141-0XU80 · 82141-0XU90 · 82141-0XV00 · 82141-0XV10 · 82141-0XV20 · 82141-0XV30 · 82141-0XV40 · 82141-0XV50 · 82141-0XV60 · 82141-0XV70 · 82141-0XV80 · 82141-0XV90 · 82141-0XW10 · 82141-0XW20 · 82141-0XW30 · 82141-0XW40 · 82141-0XW50 · 82141-0XW60 · 82141-0XW70 · 82141-0XW80 · 82141-0XW90 · 82141-0XX00 · 82141-0XX10 · 82141-0XX20 · 82141-0XX30 · 82141-0XX40 · 82141-0XX50 · 82141-0XX60 · 82141-0XX70 · 82141-0XX80 · 82141-0XX90 · 82141-0XY00 · 82145-06750 · 82145-06790 · 82145-06E90 · 82145-06J30 · 82145-0X280 · 82145-0X281 · 82145-0X290 · 82145-0X291 · 82145-0X300 · 82145-0X310 · 82145-0X311 · 82145-0X320 · 82145-0X321 · 82145-0X330 · 82145-0X331 · 82145-0X340 · 82145-0X341 · 82145-0X350 · 82145-0X351 · 82145-0X360 · 82145-0X370 · 82145-0X380 · 82145-0X381 · 82145-0X390 · 82145-0X400 · 82145-0X401 · 82145-0X410 · 82145-0X420 · 82145-0X430 · 82145-0X440 · 82145-0X450 · 82145-0X460 · 82145-0X470 · 82145-0X480 · 82145-0X490 · 82145-0X500 · 82145-0X510 · 82145-0X520 · 82145-0X530 · 82145-0X540 · 82145-0X550 · 82145-0X560 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-06060 · 82140-06080 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-33130 |
| 82151 | Right front door wiring harness | 82151-06B20 · 82151-06D60 · 82151-06D70 · 82151-06D80 · 82151-06D90 · 82151-06E00 · 82151-06E30 · 82151-06E40 · 82151-06E50 · 82151-06E60 · 82151-06E70 · 82151-06E90 · 82151-06F00 · 82151-06F10 · 82151-06F70 · 82151-06F80 · 82151-06G50 · 82151-06G70 · 82151-06G80 · 82151-06G90 · 82151-06J00 · 82151-06J50 · 82151-06J60 · 82151-06K20 · 82151-06K40 · 82151-06K90 · 82151-06L00 · 82151-06L10 · 82151-06M10 · 82151-06N00 · 82151-06N10 · 82151-06N20 · 82151-06N30 · 82151-06N50 · 82151-06N60 · 82151-06Q90 |
| 82152 | Left front door wiring harness | 82152-06B90 · 82152-06C00 · 82152-06F10 · 82152-06F20 · 82152-06F30 · 82152-06F31 · 82152-06F40 · 82152-06F50 · 82152-06F60 · 82152-06F70 · 82152-06G00 · 82152-06G10 · 82152-06G20 · 82152-06G30 · 82152-06G40 · 82152-06G60 · 82152-06J20 · 82152-06J30 · 82152-06J60 · 82152-06J70 · 82152-06J80 · 82152-06J90 · 82152-06K40 · 82152-06K50 · 82152-06L10 · 82152-06L20 · 82152-06L30 · 82152-06L50 · 82152-06L60 · 82152-06L70 · 82152-06L80 · 82152-06L90 · 82152-06M00 · 82152-06M10 · 82152-06M20 · 82152-06M30 · 82152-06M40 · 82152-06P90 |
| 82153 | Rear door wiring harness No. 1 | 82153-06390 · 82153-06400 · 82153-06410 · 82153-06420 · 82153-06430 · 82153-06440 · 82153-06460 · 82153-06470 · 82153-06480 · 82153-06490 · 82153-06500 · 82153-06540 · 82153-06650 · 82153-06700 |
| 82154 | Rear door wiring harness No. 2 | 82154-06390 · 82154-06400 · 82154-06410 · 82154-06420 · 82154-06430 · 82154-06440 · 82154-06460 · 82154-06470 · 82154-06480 · 82154-06490 · 82154-06500 · 82154-06540 · 82154-06690 · 82154-06A20 |
| 82161 | floor wiring harness | 82161-06Y80 · 82161-06Y90 · 82161-06Z00 · 82161-06Z10 · 82161-06Z20 · 82161-06Z30 · 82161-06Z40 · 82161-06Z50 · 82161-06Z60 · 82161-06Z70 · 82161-06Z80 · 82161-06Z90 · 82161-0X010 · 82161-0X020 · 82161-0X030 · 82161-0X040 · 82161-0X050 · 82161-0X060 · 82161-0X070 · 82161-0X211 · 82161-0X490 · 82161-0X510 · 82161-0X530 · 82161-0X550 · 82161-0X560 · 82161-0X570 · 82161-0X580 · 82161-0X590 · 82161-0X740 · 82161-0XA70 · 82161-0XA80 · 82161-0XA90 · 82161-0XB00 · 82161-0XB10 · 82161-0XB20 · 82161-0XB30 · 82161-0XB40 · 82161-0XB50 · 82161-0XB60 · 82161-0XB70 · 82161-0XB80 · 82161-0XB90 · 82161-0XC00 · 82161-0XC10 · 82161-0XC20 · 82161-0XC30 · 82161-0XC40 · 82161-0XC50 · 82161-0XC60 · 82161-0XC70 · 82161-0XC80 · 82161-0XC90 · 82161-0XD10 · 82161-0XD20 · 82161-0XD30 · 82161-0XD40 · 82161-0XD90 · 82161-0XE00 · 82161-0XE10 · 82161-0XE20 · 82161-0XJ30 · 82161-0XZ40 · 82161-0XZ41 · 82161-0XZ50 · 82161-0XZ51 · 82161-0XZ60 · 82161-0XZ61 · 82161-0XZ70 · 82161-0XZ71 · 82161-0XZ80 · 82161-0XZ81 · 82161-0XZ90 · 82199-06010 · 82199-06020 · 82199-06030 · 82199-06040 · 82199-06050 · 82199-06060 · 82199-06070 · 82199-06080 · 82199-06090 · 82199-06100 · 82199-06110 · 82199-06120 · 82199-06130 · 82199-06140 · 82199-06150 · 82199-06160 · 82199-06170 · 82199-06180 · 82199-06190 · 82199-06200 |
| 82162 | Floor wiring harness No. 2 | 82162-06P70 · 82162-06P80 · 82162-06P90 · 82162-06Q00 · 82162-06Q60 · 82162-06X90 · 82162-06Y00 · 82162-06Y10 · 82162-06Y20 · 82162-06Y30 · 82162-06Y40 · 82162-06Y50 · 82162-06Y60 · 82162-06Y70 · 82162-06Y80 · 82162-06Y90 · 82162-06Z00 · 82162-06Z10 · 82162-06Z20 · 82162-06Z30 · 82162-06Z40 · 82162-06Z50 · 82162-06Z60 · 82162-06Z70 · 82162-06Z80 · 82162-0X010 · 82162-0X020 · 82162-0X030 · 82162-0X040 · 82162-0X050 · 82162-0X060 · 82162-0X070 · 82162-0X080 · 82162-0X380 · 82162-0X390 · 82162-0X550 · 82162-0X670 · 82162-0X671 · 82162-0X680 · 82162-0X690 · 82162-0X691 · 82162-0X700 · 82162-0X710 · 82162-0X711 · 82162-0X720 · 82162-0X721 · 82162-0XB20 · 82162-0XB30 · 82162-0XB40 · 82162-0XB50 · 82162-0XB60 · 82162-0XB70 · 82162-0XB80 · 82162-0XB90 · 82162-0XC00 · 82162-0XC10 · 82162-0XC20 · 82162-0XC30 · 82162-0XC40 · 82162-0XC50 · 82162-0XC60 · 82162-0XC70 · 82162-0XC80 · 82162-0XE10 · 82162-0XE20 · 82162-0XE30 · 82162-0XF20 · 82162-0XF30 · 82162-0XF40 · 82162-0XF50 · 82162-0XF60 · 82162-0XF70 · 82162-0XF80 · 82162-0XF90 · 82162-0XG00 · 82162-0XG30 · 82162-0XG40 · 82162-0XG50 · 82162-0XG60 · 82162-0XG80 · 82162-0XG90 |
| 82163 | Floor wiring harness No. 3 | 82163-06200 · 82163-06210 · 82163-06220 |
| 82163B | No. 5 floor wiring harness | 82165-33100 |

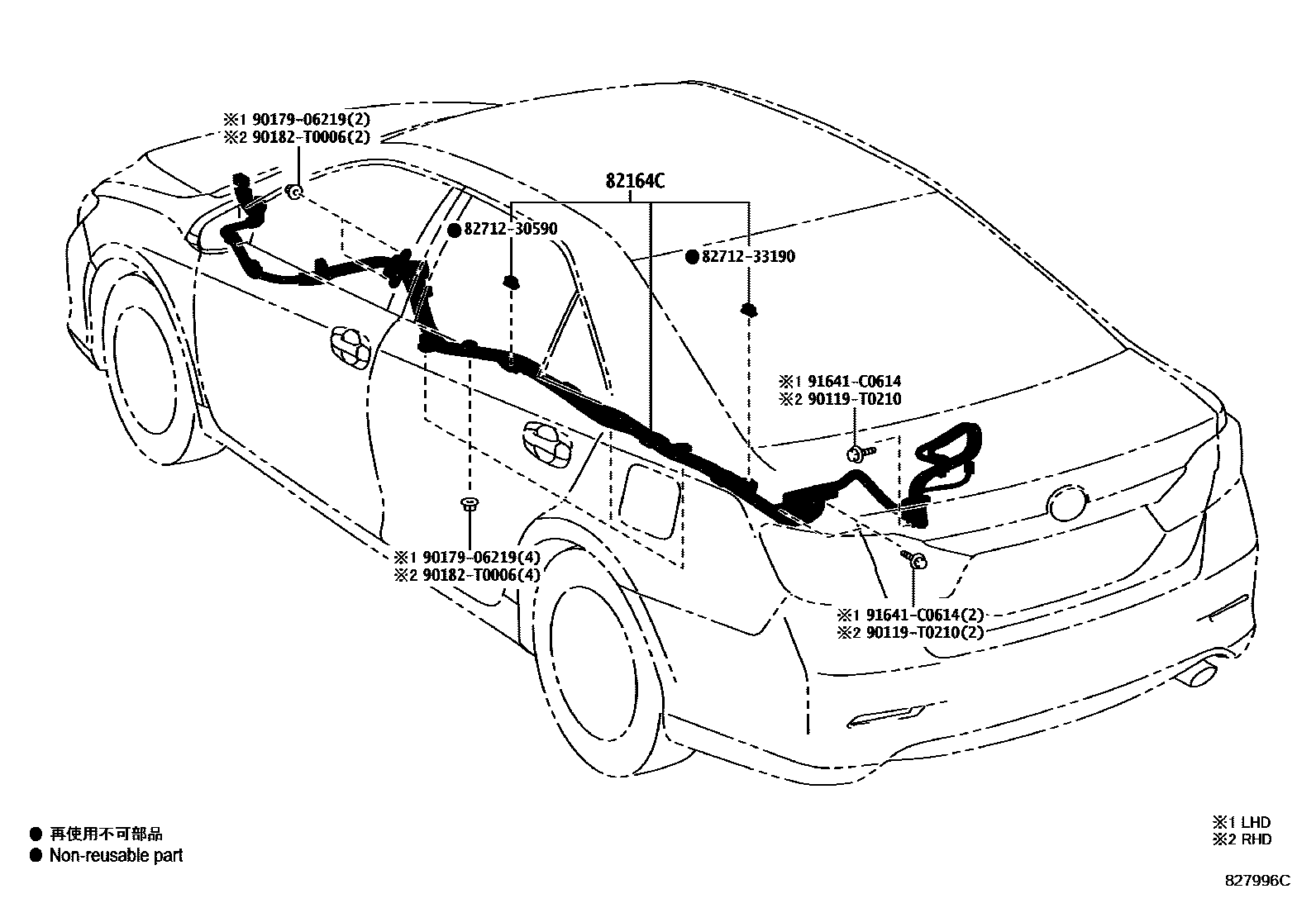

| 82164C | No. 4 floor wiring harness | 82164-33090 · 82164-33140 · 82164-33141 |
| 82171 | Roof No. 1 wiring harness | 82171-06B50 · 82171-06C70 · 82171-06C80 · 82171-06D00 · 82171-06J20 · 82171-06J30 · 82171-06J40 · 82171-06J60 · 82171-06J70 · 82171-06J80 · 82171-06J90 · 82171-06K00 · 82171-06M60 · 82171-06M70 · 82171-06M80 · 82171-06P00 · 82171-06P10 · 82171-06P20 · 82171-06P30 · 82171-06P40 · 82171-06P50 · 82171-06P60 · 82171-06P70 · 82171-06P80 · 82171-06P90 · 82171-06Q00 · 82171-06Q10 · 82171-06Q20 · 82171-06Q30 · 82171-06Q40 · 82171-06S40 |
| 82181 | Luggage No. 1 wiring harness | 82181-06700 · 82181-06B90 · 82181-06C00 · 82181-06C10 · 82181-06C20 · 82181-06C30 · 82181-06C40 · 82181-06C50 · 82181-06C60 · 82181-06C70 · 82181-06C80 · 82181-06C90 · 82181-06E70 · 82181-06E80 · 82181-06E90 · 82181-06F00 · 82181-06F10 · 82181-06G20 · 82181-06G30 · 82181-06G40 · 82181-06G50 · 82181-06G60 · 82181-06G70 · 82181-06G80 · 82181-06G90 · 82181-06J00 · 82181-06J40 · 82181-06J50 · 82181-06J60 · 82181-06J70 · 82181-06J80 · 82181-06J90 · 82181-06L60 · 82181-06M20 · 82181-06Q10 · 82181-06Q20 · 82181-06Q30 · 82181-06Q40 · 82181-06Q50 · 82181-06Q60 · 82181-06Q70 · 82181-06Q80 · 82181-06Q90 · 82181-06R00 · 82181-06R10 · 82181-06R20 · 82181-06R30 · 82181-06R40 · 82181-06R50 · 82181-06R60 · 82181-06R70 |
| 82182 | Luggage No. 2 wiring harness | 82182-06300 · 82182-06310 · 82182-06320 · 82182-06330 · 82182-06340 · 82182-06350 · 82182-06360 · 82182-06370 · 82182-06440 · 82182-06700 · 82182-06710 |
| 82185A | Right front smart door wiring harness | 82185-06090 · 82185-06100 |
| 82186B | Left front smart door wiring harness | 82186-06070 · 82186-06080 · 82186-06090 |

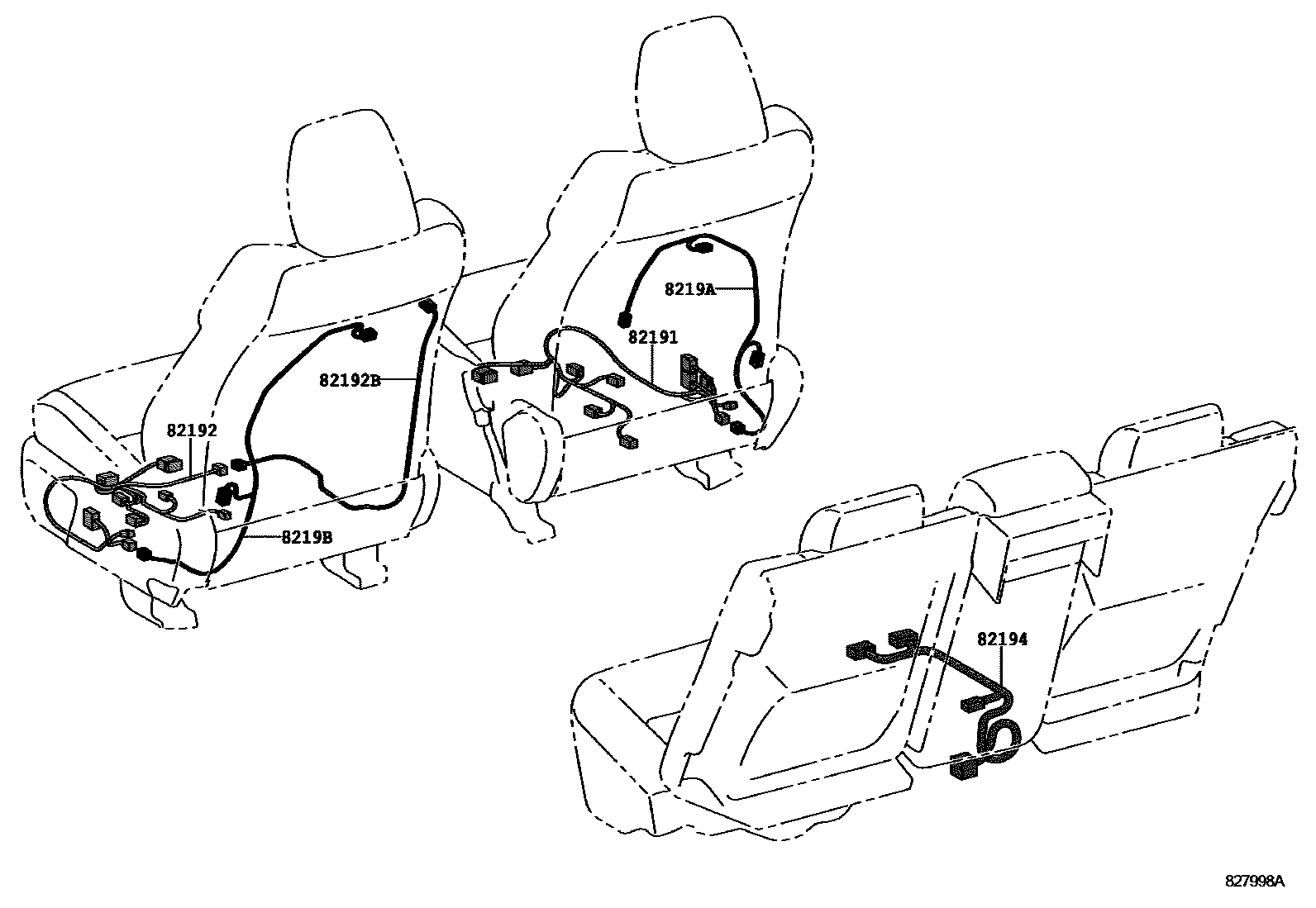

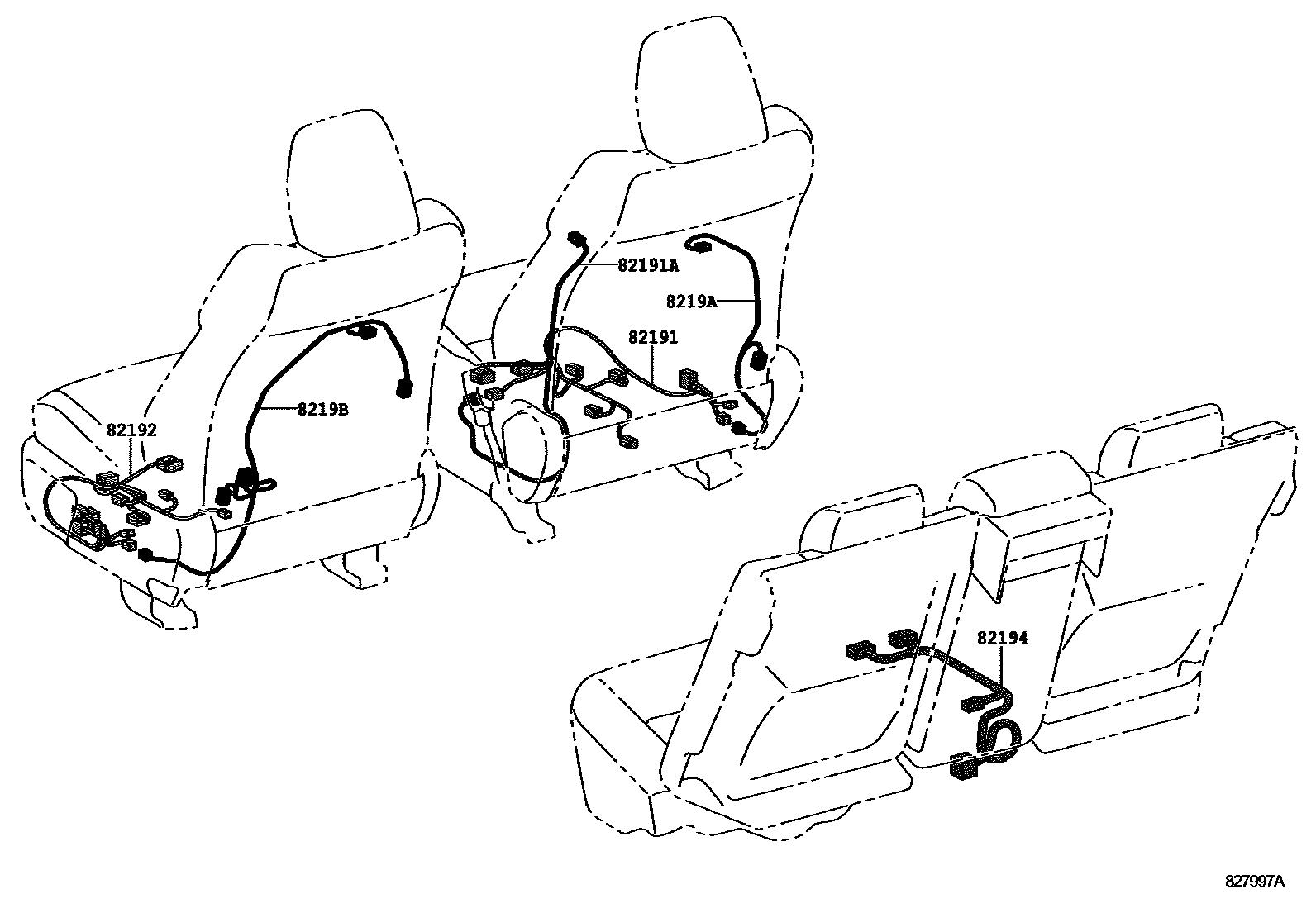

| 82191 | Front right seat wiring harness | 82191-06260 · 82191-06310 · 82191-06430 · 82191-06480 · 82191-06490 · 82191-06500 · 82191-06510 · 82191-06540 · 82191-06570 · 82191-06580 · 82191-06620 · 82191-06630 · 82191-06640 |
| 82191A | Front right seat wiring harness | 8219A-06260 · 8219A-06270 · 8219A-06280 |
| 82192 | Front left seat wiring harness | 82192-06340 · 82192-06420 · 82192-06430 · 82192-06440 · 82192-06450 · 82192-06500 · 82192-06510 · 82192-06530 · 82192-06550 · 82192-06560 · 82192-06580 · 82192-06590 |
| 82192B | Wire harness No. 2, left side of front seat | 8219B-06290 · 8219B-06330 |
| 82194 | Rear left seat wiring harness | 82194-06080 · 82194-06100 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-06180 · 8219A-06190 · 8219A-06200 · 8219A-06210 · 8219A-06230 · 8219A-06290 · 8219A-06300 · 8219A-06310 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-06190 · 8219B-06200 · 8219B-06210 · 8219B-06220 · 8219B-06260 · 8219B-06270 · 8219B-06300 · 8219B-06320 |
| 82219A | sensor harness | 82219-06020 · 82219-06040 · 82219-06060 · 82219-33060 · 82219-33090 · 82219-73010 |
| 82284 | Ground wire | 82284-06090 · 82284-06100 · 82284-06110 · 82284-06120 · 82284-06160 · 82284-06170 · 82284-06210 · 82284-06220 · 82284-06230 |
| 82345 | diode | 82345-12050 |
| 82620 | Fuse box assembly | 82620-47070 |
| 82661D | No. 1 relay box side cover | 82661-33020 |
| 82666A | Connector holder No. 2 | 82666-60610 |
| 82666B | No. 3 connector holder | 82666-33410 · 82666-33430 |
| 82666C | No. 4 connector holder | 82666-33420 · 82666-33440 |
| 82666D | No. 5 connector holder | 82666-33450 |
| 82666E | No. 6 connector holder | 82666-33510 |
| 82666F | No. 7 connector holder | 82666-33470 |
| 82666G | No. 8 connector holder | 82666-33480 |
| 82666L | No. 9 connector holder | 82666-33490 |
| 82666Q | No. 12 connector holder | 82666-60220 |
| 82712A | Wire harness bracket | 82712-33080 |
| 82712B | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-33420 · 82815-33620 · 82815-33850 |
| 82815B | Wiring harness protector cover | 82815-33630 · 82815-48120 |
| 82815G | No. 5 wire harness protector cover | 82815-33500 · 82815-33710 · 82815-33720 · 82815-33760 |
| 82815H | No. 6 wire harness protector cover | 82815-33510 · 82815-33770 · 82815-33870 |
| 82815J | No. 7 wire harness protector cover | 82815-33520 · 82815-33780 |
| 82815K | No. 8 wire harness protector cover | 82815-33680 · 82815-33880 |
| 82815L | No. 9 wire harness protector cover | 82815-33730 · 82815-33860 |
| 82815M | No. 10 wire harness protector cover | 82815-33750 |
| 82815N | No. 11 wire harness protector cover | 82815-48110 |
| 82817 | No. 1 wire harness protection device | 82817-33B60 · 82817-33F90 · 82817-33L70 |
| 82817A | No. 2 wire harness protection device | 82817-33G00 · 82817-33G90 · 82817-33L90 |
| 82817B | No. 3 wire harness protection device | 82817-33K00 |
| 82817C | No. 4 wire harness protection device | 82817-33K30 |
| 82817D | No. 5 wire harness protection device | 82817-33770 · 82817-33D80 · 82817-33E30 · 82817-33E60 |
| 82817E | No. 6 wire harness protection device | 82817-33D90 · 82817-33K20 · 82817-33M60 |
| 82817F | No. 7 wire harness protection device | 82817-33E00 |
| 82817G | No. 8 wire harness protection device | 82817-33E10 · 82817-33M30 |
| 82817J | No. 9 wire harness protection device | 82817-33E20 · 82817-33K70 · 82817-33M50 |
| 82817K | No. 10 wire harness protection device | 82817-33G70 · 82817-33M80 |
| 82817L | No. 11 wire harness protection device | 82817-33J30 |
| 82817M | No. 12 wire harness protection device | 82817-0T050 |
| 82821A | Connector cover | 82821-33330 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-12090 · 82823-22080 |
| 82824 | Harness connector | 82824-33360 |
| 82824A | Harness connector | 82824-30180 |
| 82824E | Harness connector | 82824-30180 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-30220 |
| 82824J | Harness connector | 82824-30130 |
| 82824M | Harness connector | 82824-50340 · 82824-73030 |
| 82824N | Harness connector | 82824-50350 |
| 82824P | Harness connector | 82824-52290 |
| 82824W | Harness connector | 82824-48020 |
| 82825C | Harness connector | 82824-50360 |
| 82825E | Harness connector | 82824-30220 |
| 82825K | Harness connector | 82824-48110 |
