Toyota CAMRY 锁芯组件 — Figure 6712

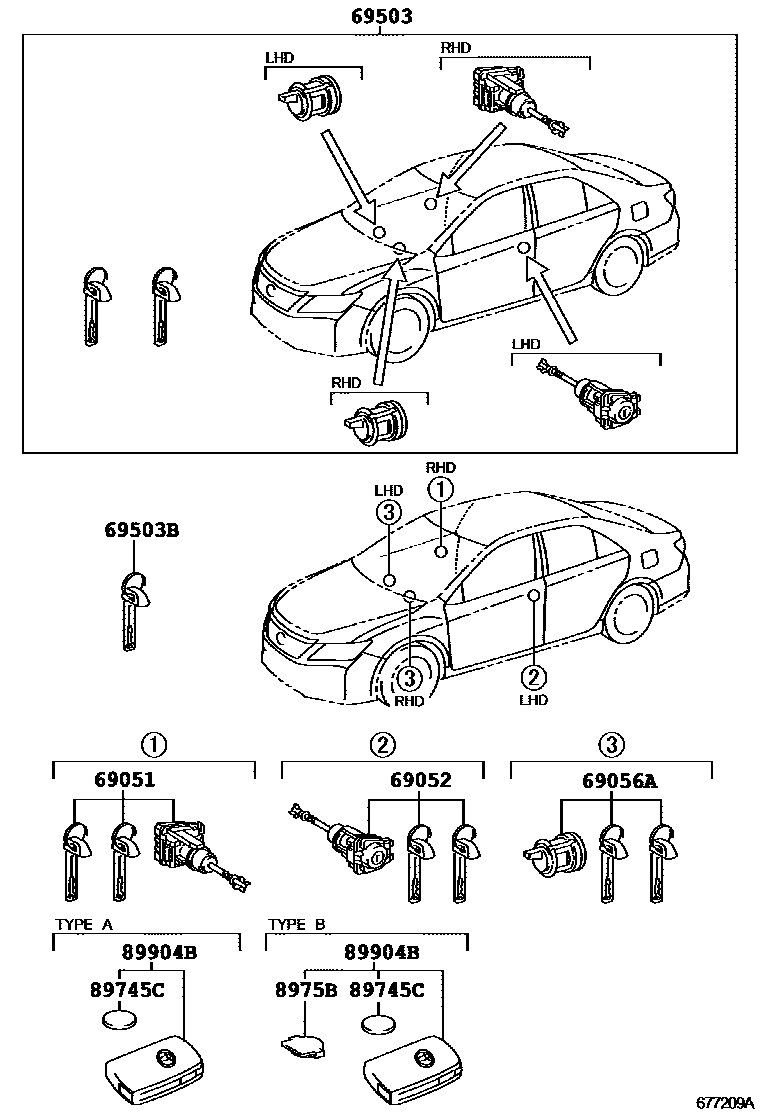

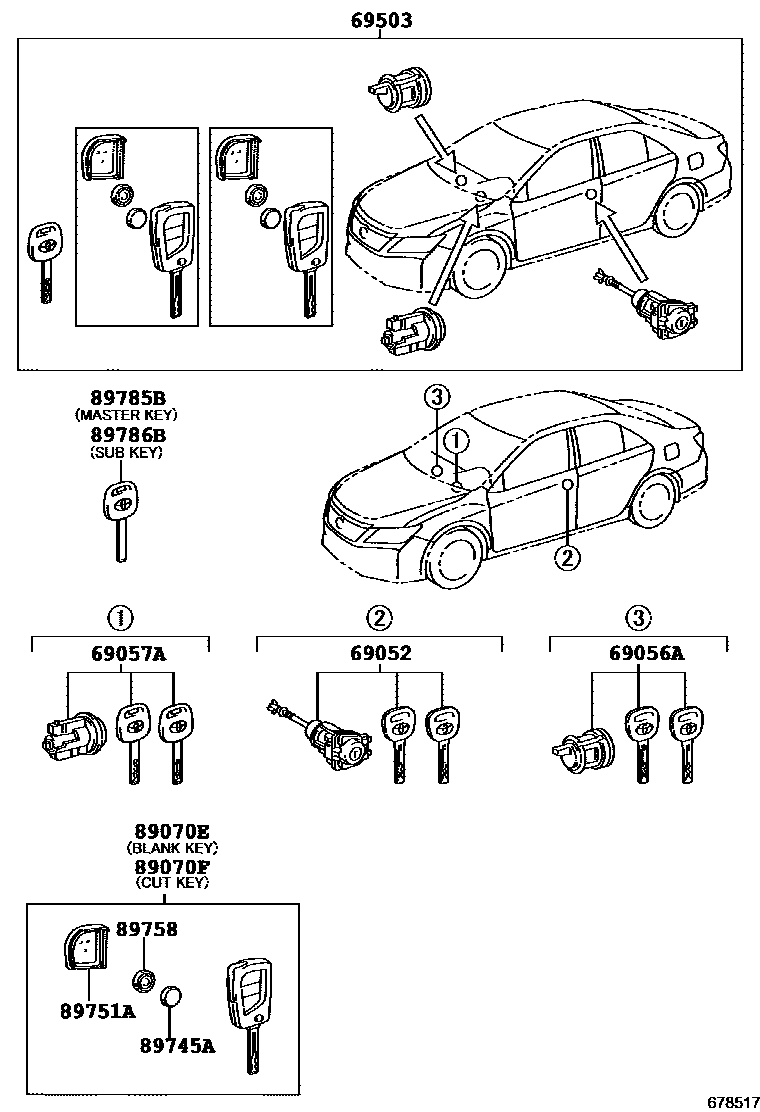

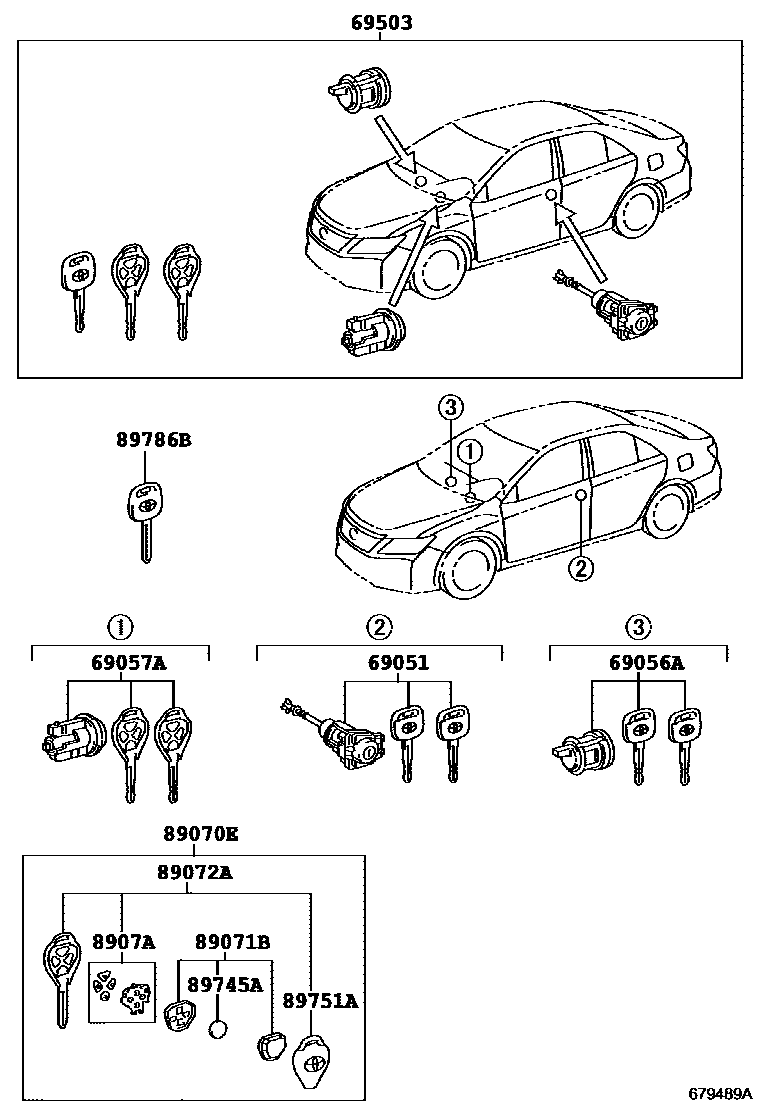

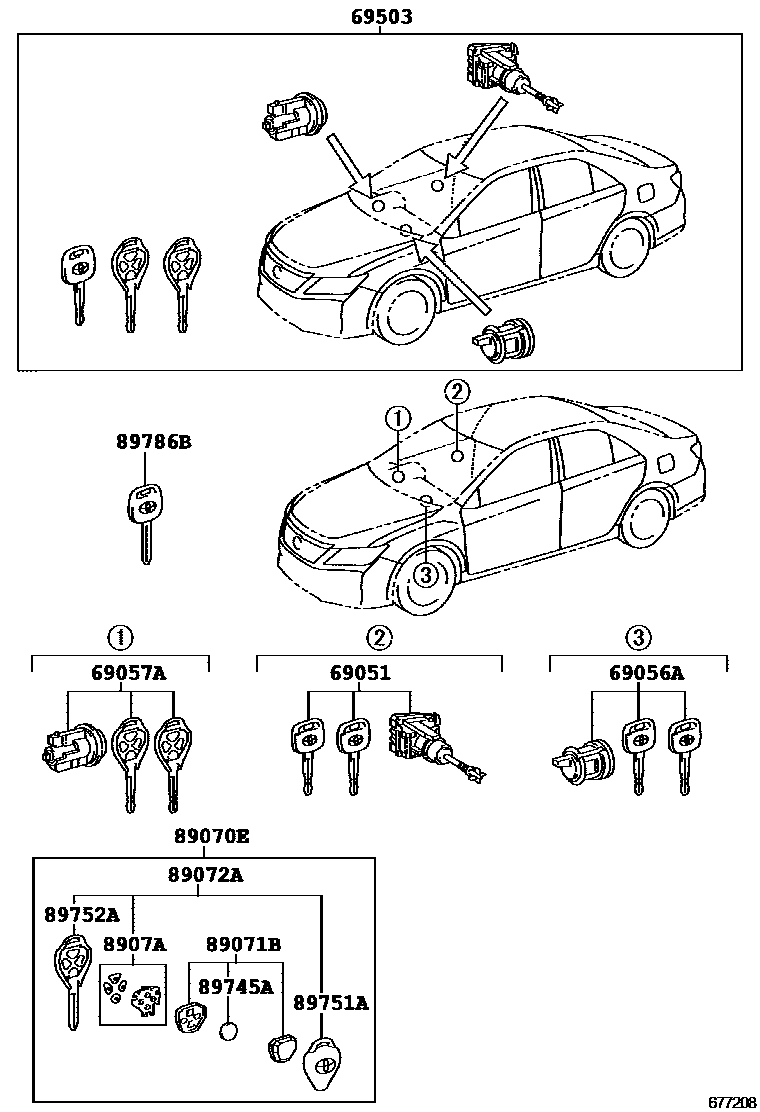

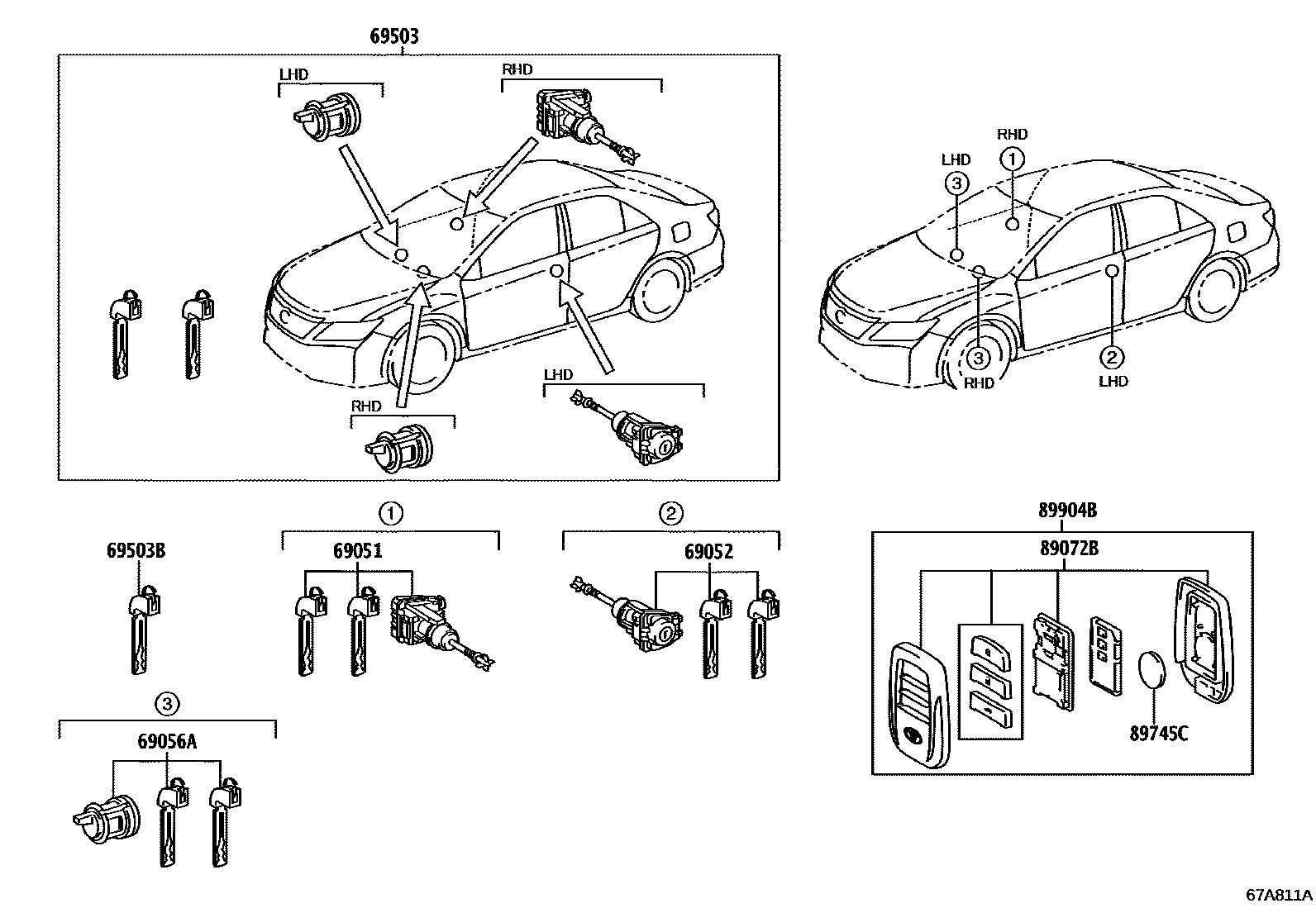

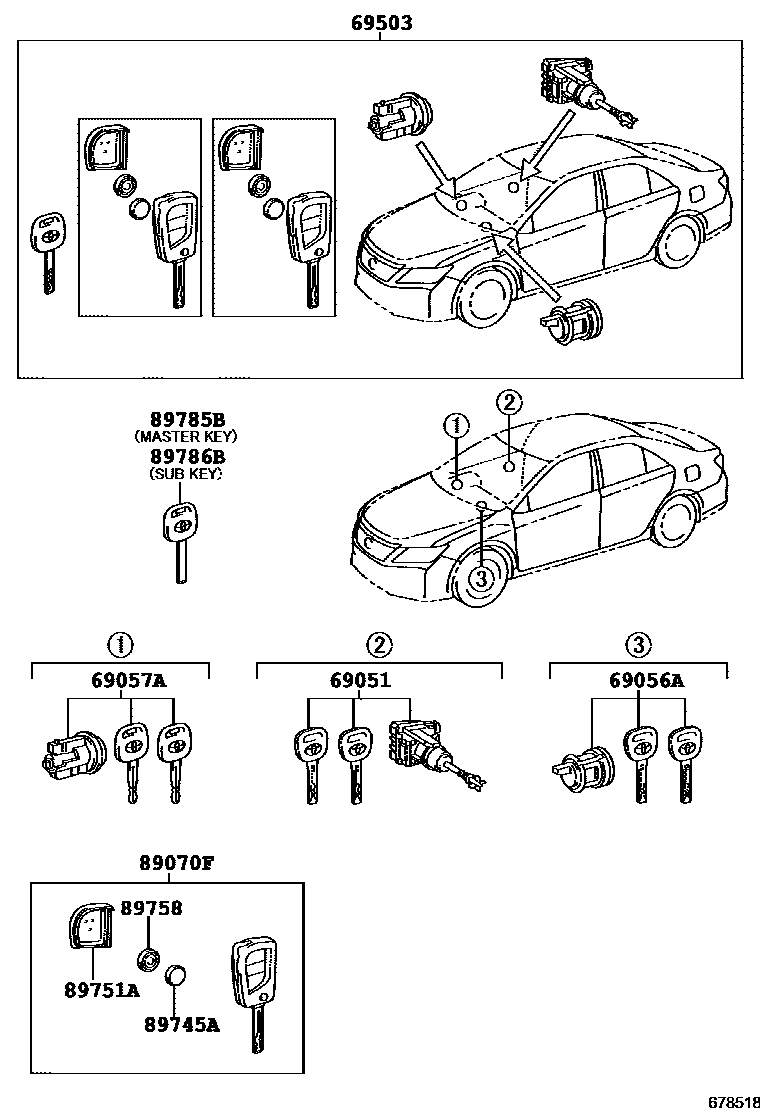

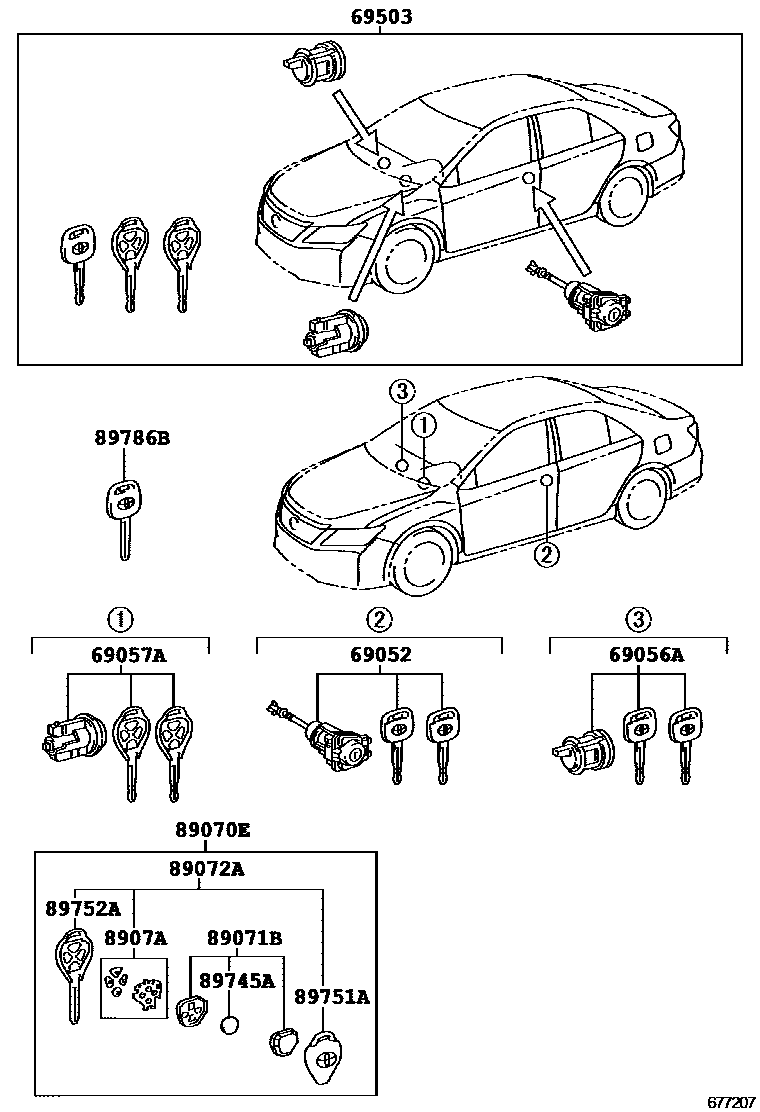

Toyota CAMRY EPC diagram 6712, 锁芯组件, with 7 images and 21 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-06051 · 69051-06081 · 69051-06100 · 69051-06150 |
| 69052 | Left door lock cylinder and key assembly | 69052-06061 · 69052-06111 · 69052-06201 · 69052-06230 · 69052-06300 · 69052-33291 · 69052-33380 |
| 69056A | Glove box lock cylinder and key assembly | 69056-06040 · 69056-06060 · 69056-06100 · 69056-06140 · 69056-06150 · 69056-06160 · 69056-06210 · 69056-33230 · 69056-33240 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-02580 · 69057-06190 · 69057-06200 · 69057-06320 · 69057-06330 |
| 69503 | Door lock cylinder components | 69005-06471 · 69005-06521 · 69005-06531 · 69005-06541 · 69005-06661 · 69005-06680 · 69005-06810 · 69005-06820 · 69005-33C51 · 69005-33D40 · 89704-06550 · 89704-06560 |
| 69503B | internal tooth key | 69515-06020 · 69515-0K070 · 69515-33090 · 69515-33110 |
| 89070E | Remote key assembly | 89070-06400 · 89070-06580 · 89070-06590 · 89070-06600 · 89070-06601 · 89070-06602 · 89070-06630 · 89070-06740 |
| 89070F | Remote key assembly (internal tooth key) | 89070-06760 · 89070-06770 |
| 89071B | Remote key sub-assembly module assembly | 89071-33311 · 89071-33400 · 89071-33401 · 89071-33402 · 89071-33490 |
| 89072A | Remote key shell assembly | 89072-06260 · 89072-06270 · 89072-06290 · 89072-06470 |
| 89072B | Remote key shell assembly (for smart key) | 89072-33680 · 89072-33700 · 89072-33710 · 89072-33800 · 89072-33840 |
| 8907A | Transmitter switch assembly | 8907A-33040 · 8907A-33060 |
| 89745A | Transmitter battery | 89745-02050 · 89745-0D040 · 89745-71010 |
| 89745C | Transmitter battery | 89745-45010 · 89745-50020 |
| 89751A | Transmitter housing cover | 89751-02200 · 89751-06080 · 89751-0K080 · 89751-0M010 · 89751-33160 · 89751-52140 |
| 89752A | transmitter housing | 89752-02310 · 89752-06120 · 89752-12120 |
| 89758 | Remote key seal | 89758-02010 · 89758-02020 |
| 8975B | Remote control battery case cover | 8975B-33010 |
| 89785B | transceiver key master transmitter | 89785-02460 · 89785-06040 · 89785-06050 |
| 89786B | transceiver key secondary transmitter | 89786-02220 · 89786-06130 · 89786-06150 · 89786-06170 · 89786-08040 |
| 89904B | Electronic key transmitter sub-assembly | 89904-33520 · 89904-33540 · 89904-33580 · 89904-33600 · 89904-33660 · 89904-33670 · 89904-33680 · 89904-33690 · 89904-33700 |
