Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 3 images and 11 PNC and OE references.

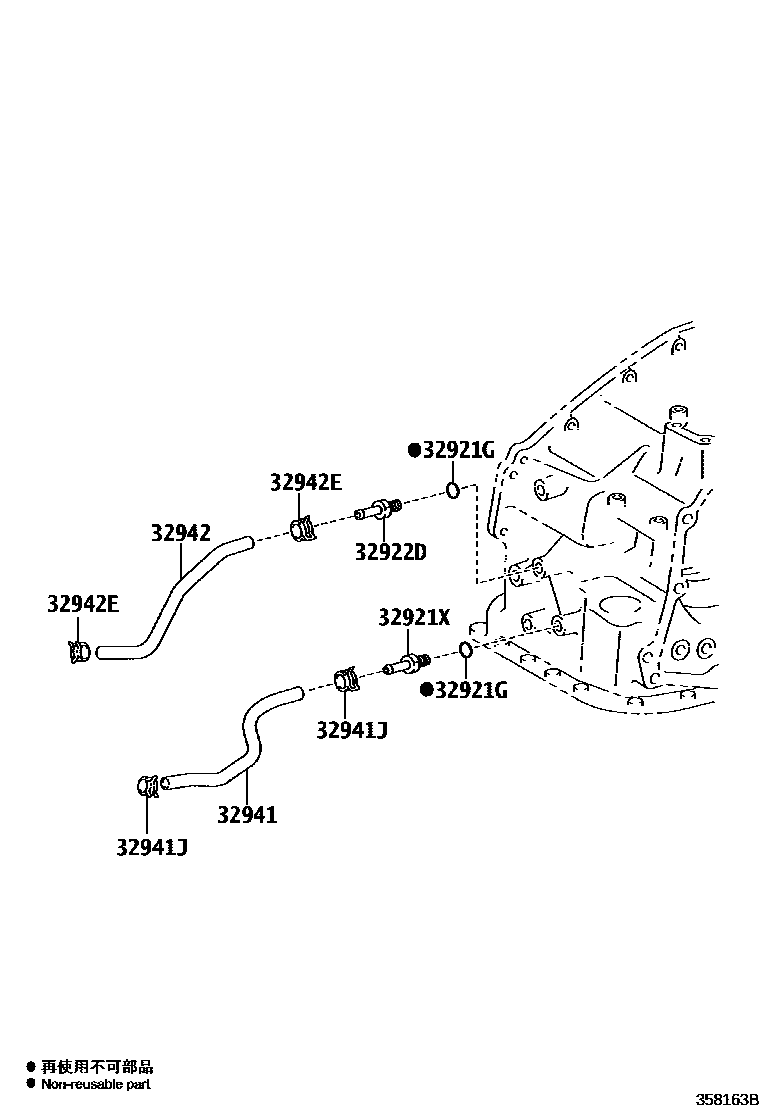

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358163B
变速器油冷却器和配管(ATM) — 358163B (201112 – 999999)

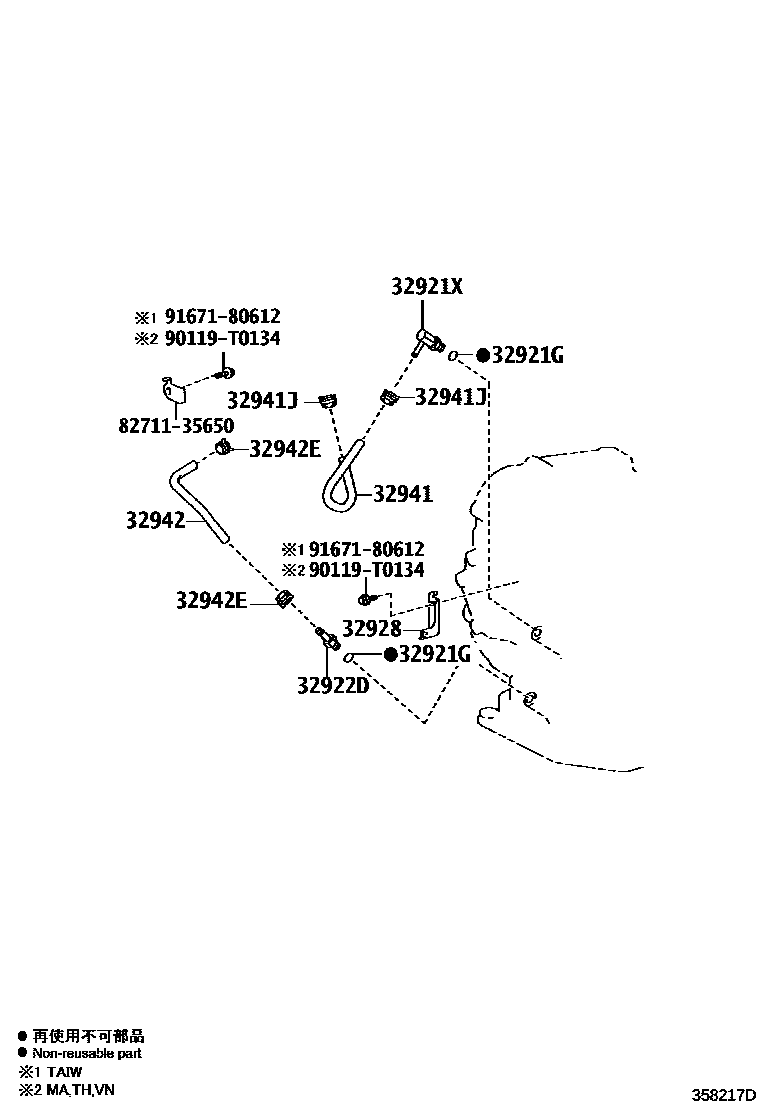

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358217D
变速器油冷却器和配管(ATM) — 358217D (201112 – 999999)

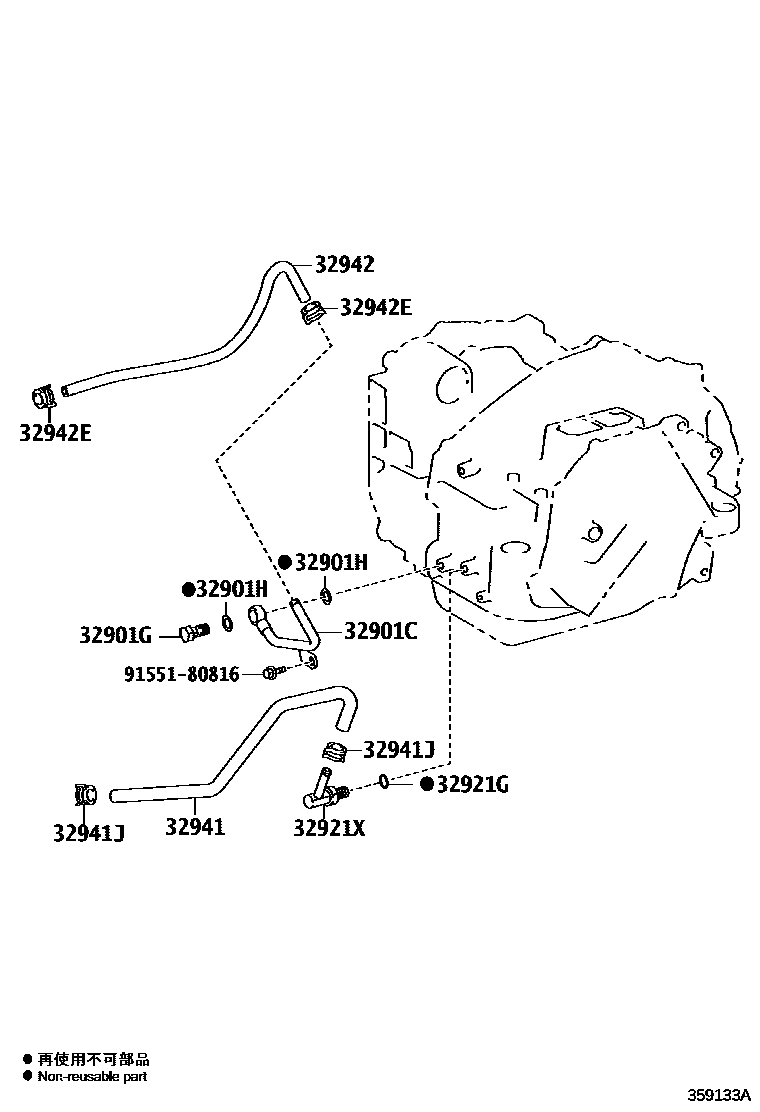

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 359133A
变速器油冷却器和配管(ATM) — 359133A (201502 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901CTransmission oil cooler joint sub-assembly32901-48010
32901GConnector bolt (for oil cooler)90401-14003
32901HGasket (for transmission oil cooler connector)90430-14013
32921GO-ring (for transmission oil cooler pipe joint)90301-10018 · 90301-10189 · 90301-11031
32921XTransmission oil cooler oil inlet joint or elbow90404-14027 · 90407-13009 · 90407-14032
32922DTransmission oil cooler oil outlet connector or elbow90404-13004 · 90404-14027
32928No. 1 Flexible Hose Clamp32928-06010 · 32928-06020
32941No. 1 transmission oil cooler oil inlet hose32941-06090 · 32941-06100 · 32941-06110 · 32941-06120 · 32941-06130 · 32941-06150
32941JClamp No. 1 (for transmission oil cooler hose)90466-T0016
32942No. 1 transmission oil cooler oil outlet hose32942-06080 · 32942-06090 · 32942-06100 · 32942-06110 · 32942-06120 · 32942-06140
32942EClamp No. 2 (for transmission oil cooler hose)90466-T0016
