Toyota CAMRY Manifold — Figure 1701

Toyota CAMRY EPC diagram 1701, Manifold, with 7 images and 17 PNC and OE references.

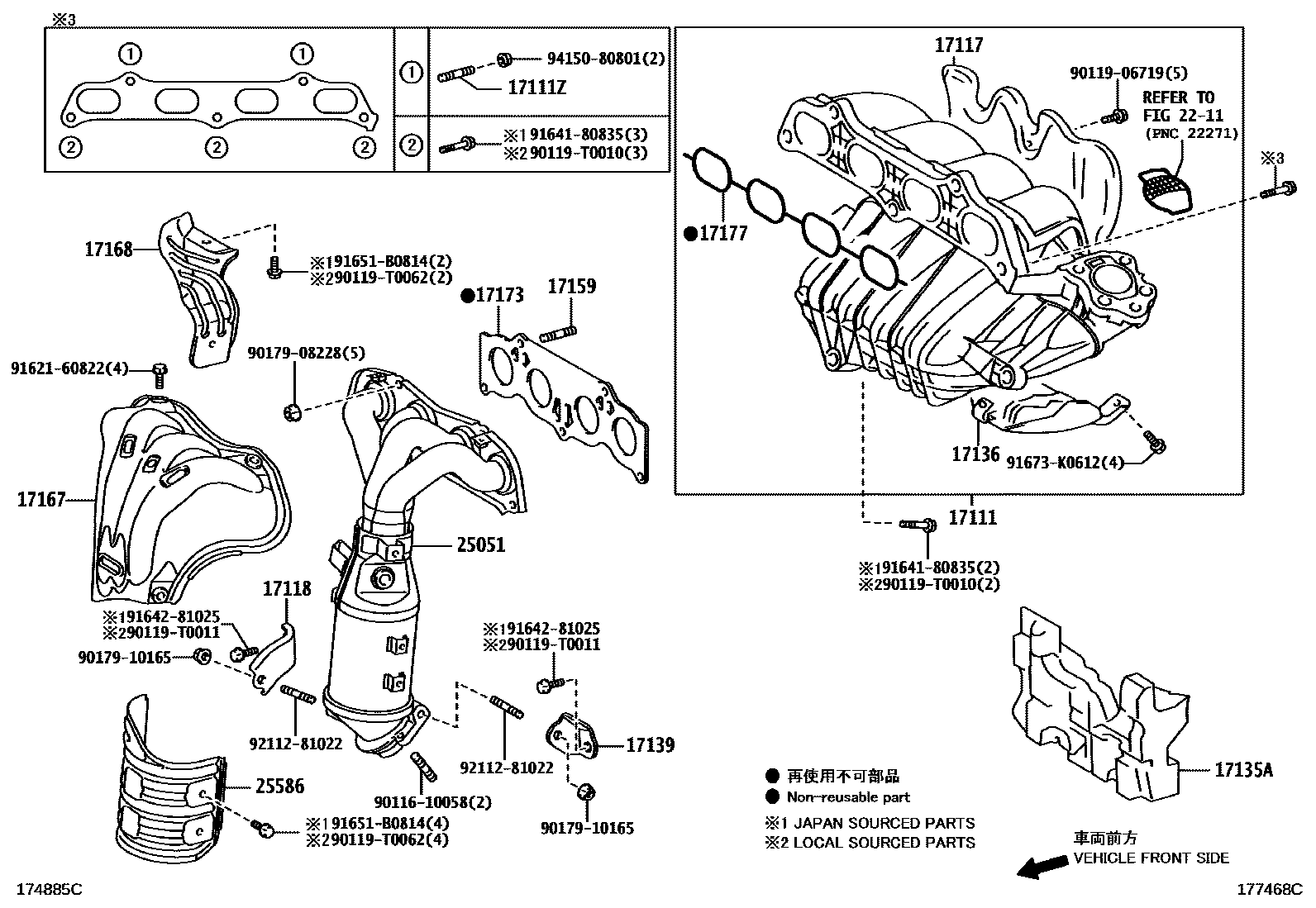

Toyota CAMRY Manifold EPC diagram — 177468C
Manifold — 177468C (201112 – 999999)

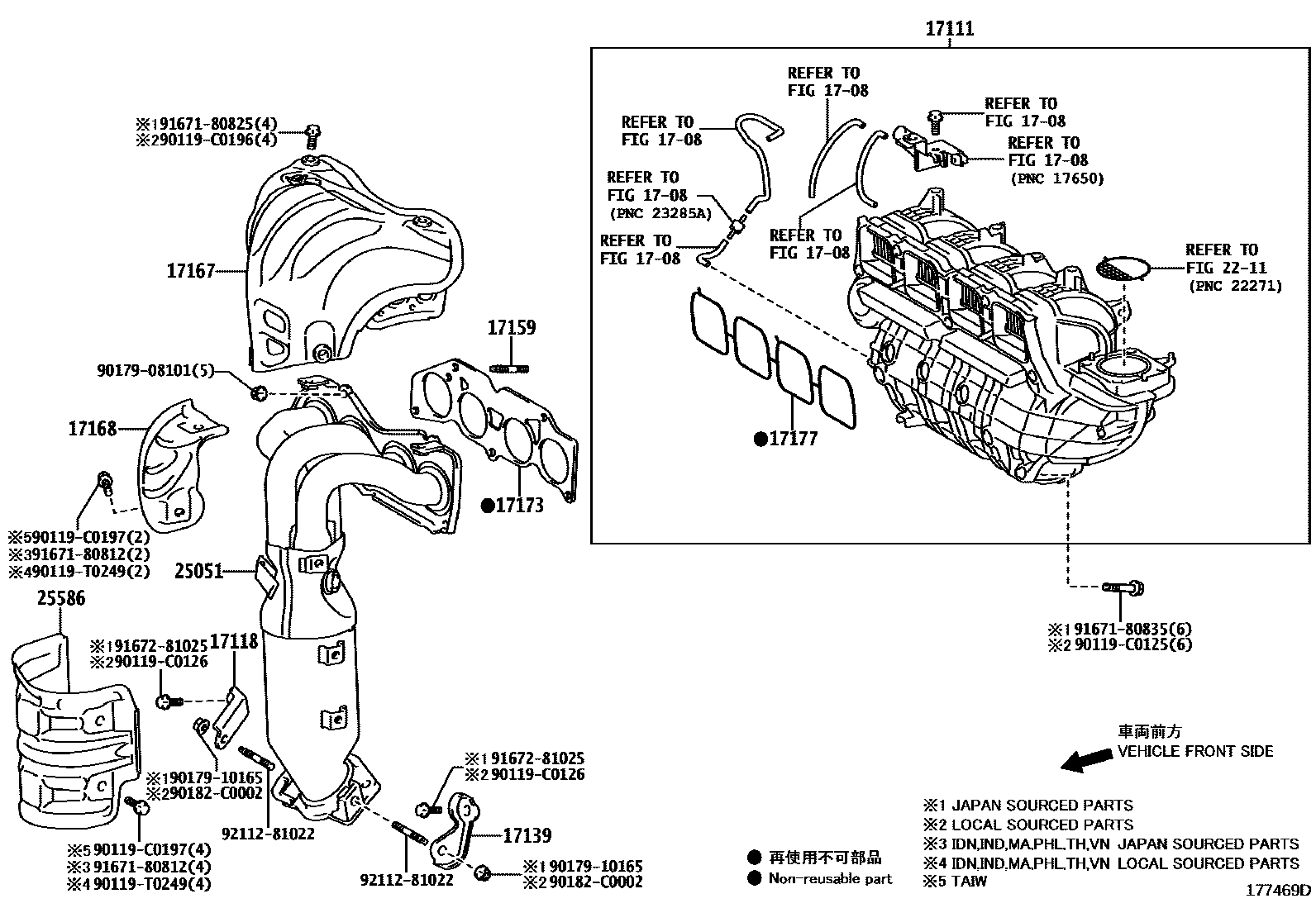

Toyota CAMRY Manifold EPC diagram — 177469D
Manifold — 177469D (201112 – 999999)

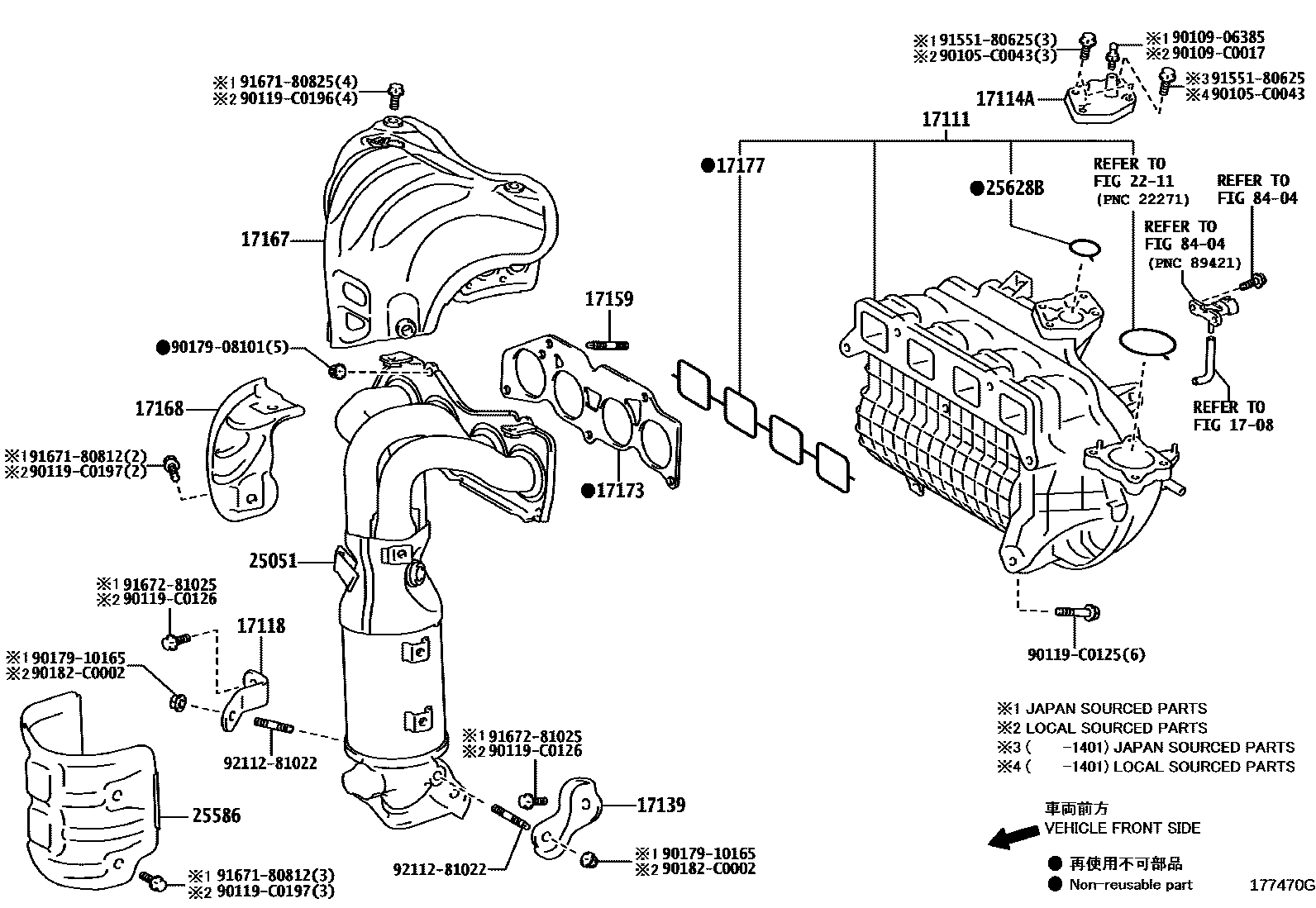

Toyota CAMRY Manifold EPC diagram — 177470G
Manifold — 177470G (201202 – 999999)

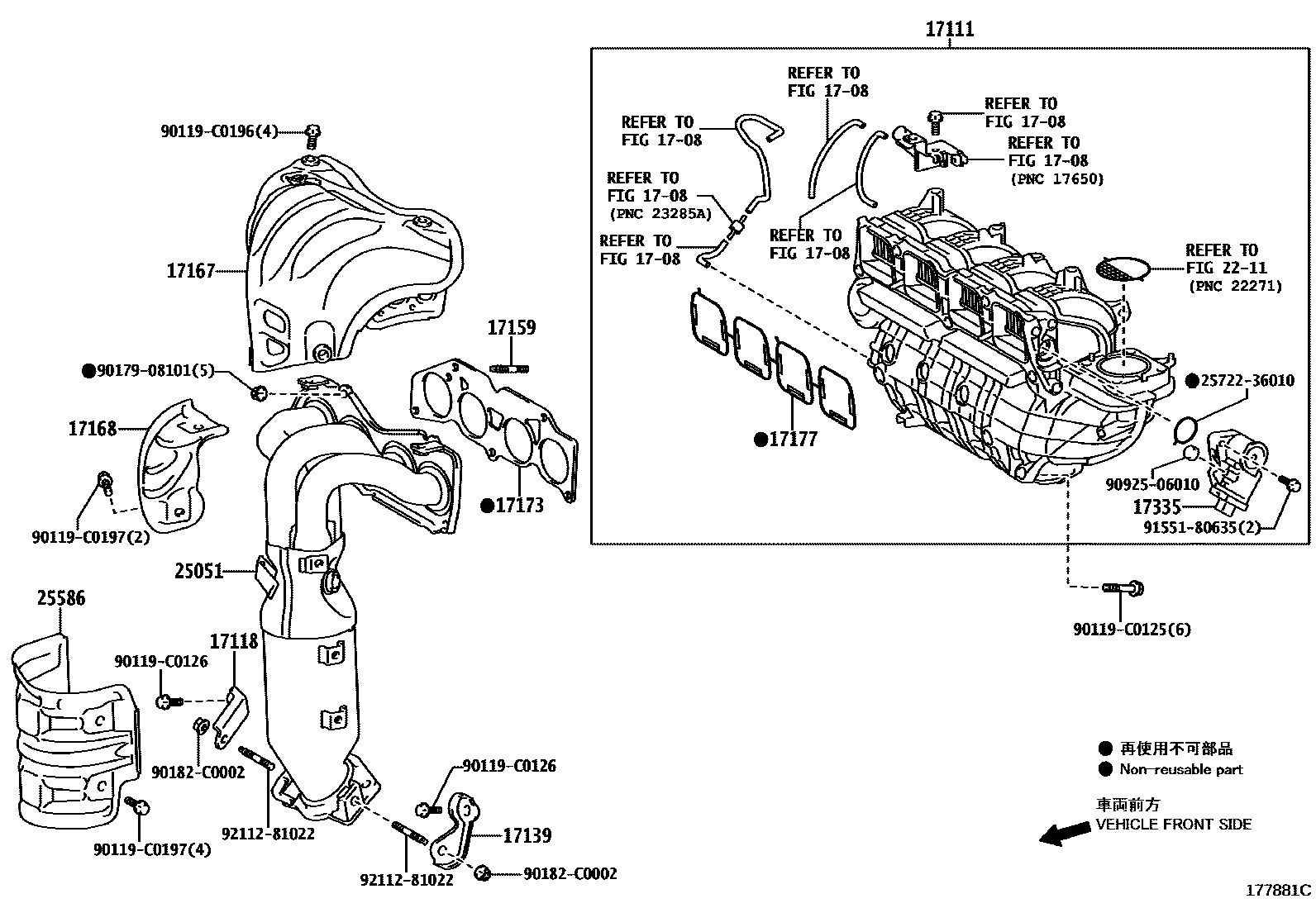

Toyota CAMRY Manifold EPC diagram — 177881C
Manifold — 177881C (201309 – 201503)

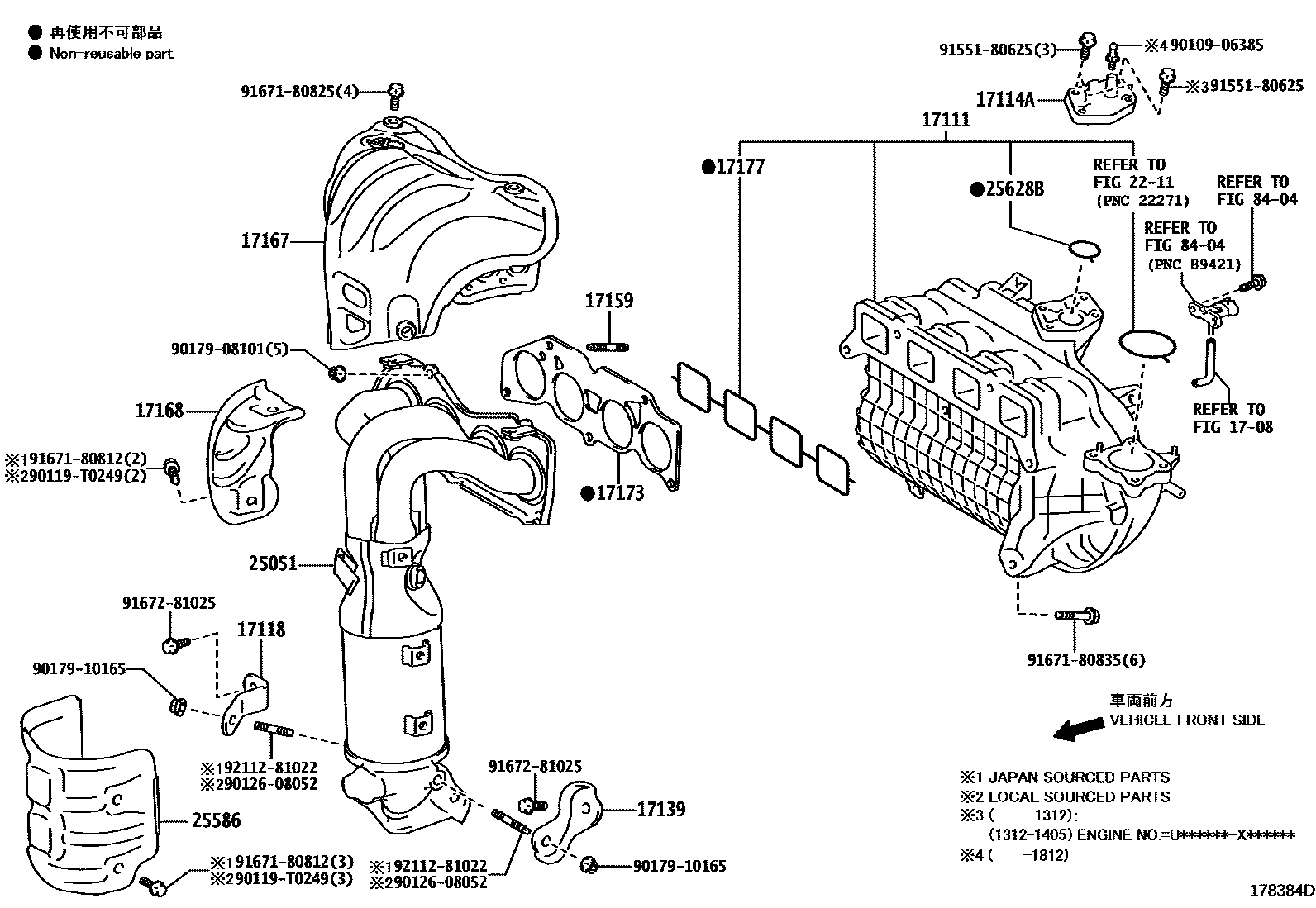

Toyota CAMRY Manifold EPC diagram — 178384D
Manifold — 178384D (201203 – 999999)

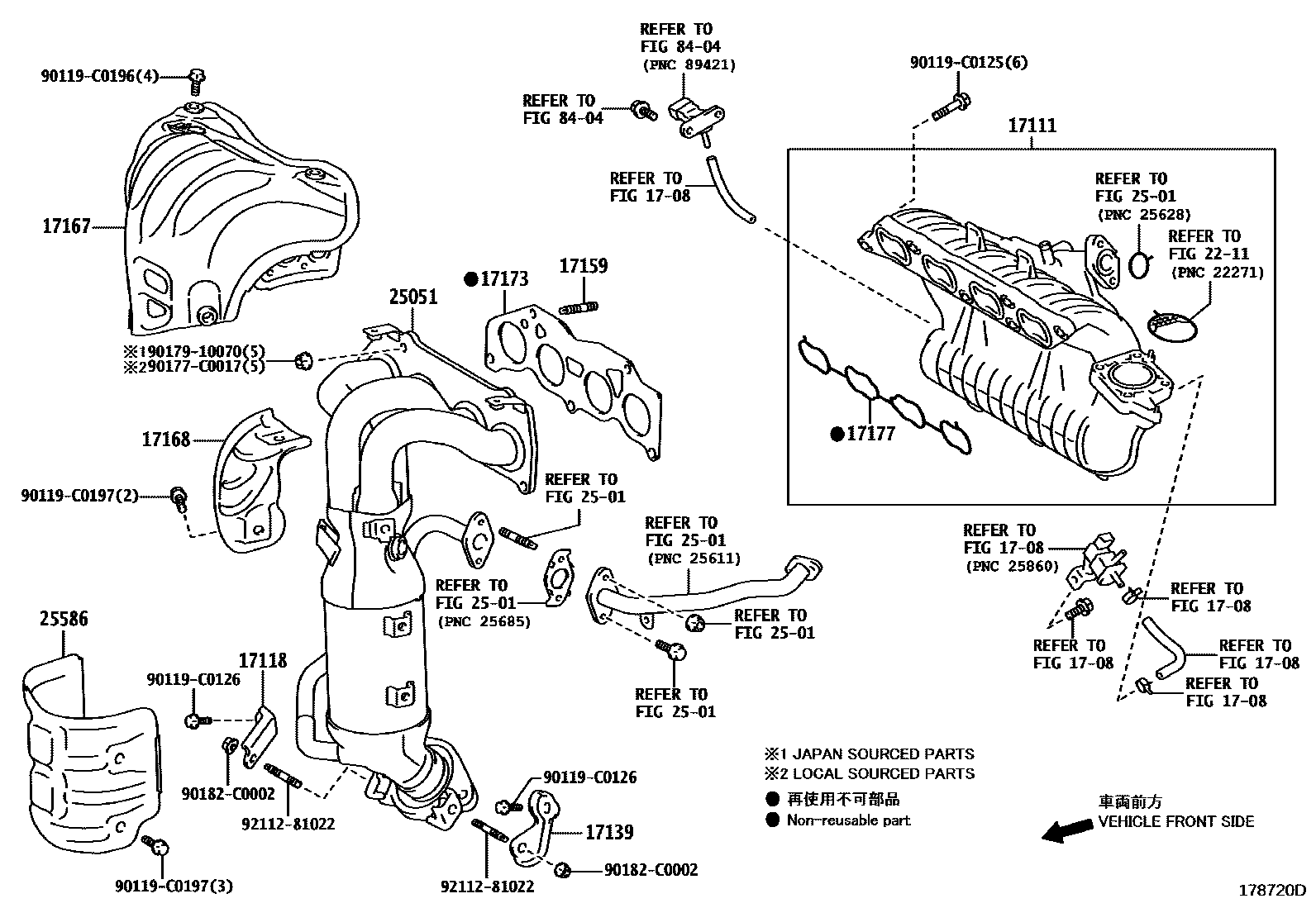

Toyota CAMRY Manifold EPC diagram — 178720D
Manifold — 178720D (201502 – 999999)

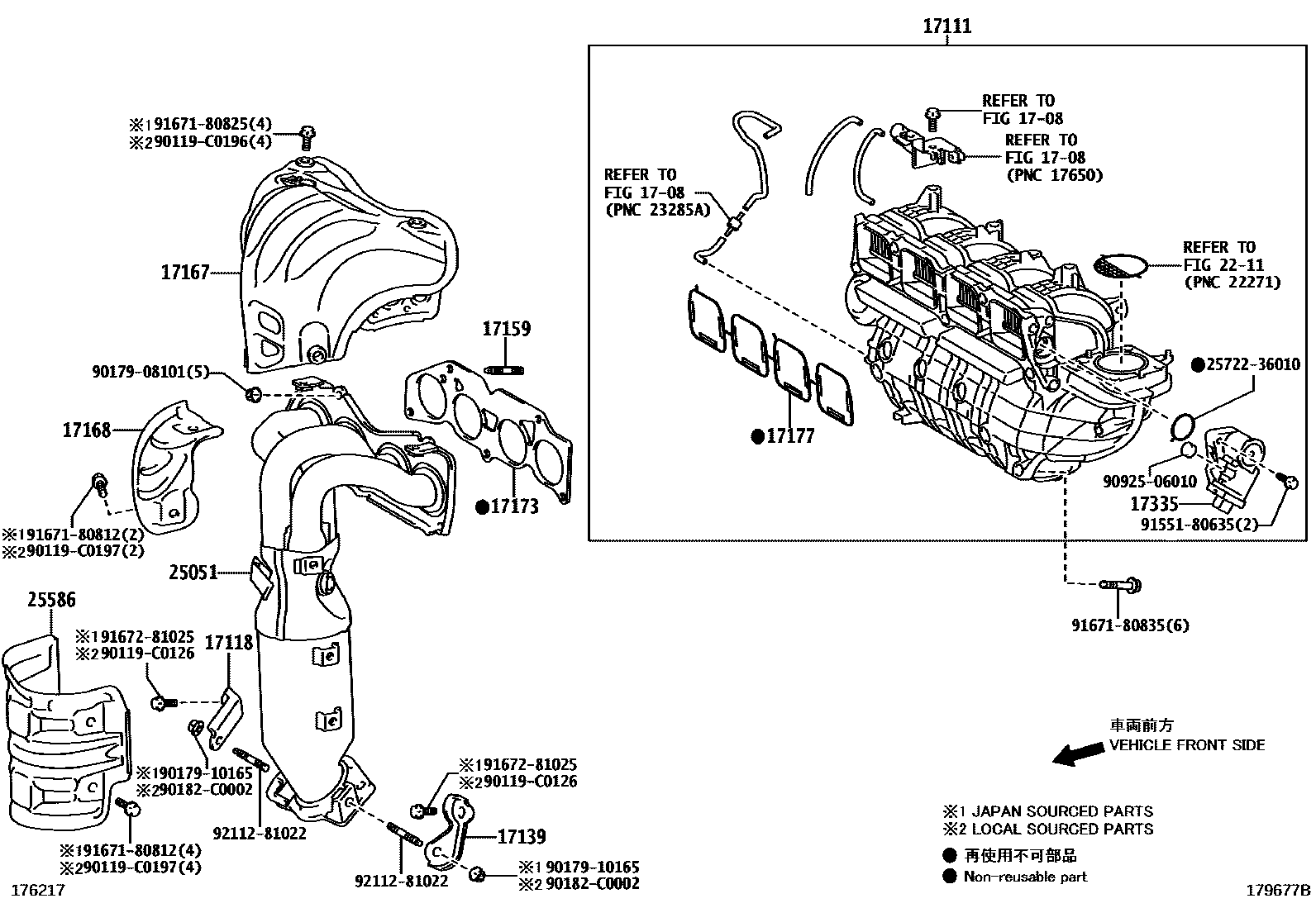

Toyota CAMRY Manifold EPC diagram — 179677B
Manifold — 179677B (201707 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17120-0H021 · 17120-0H022 · 17120-0V030 · 17120-0V060 · 17120-0V061 · 17120-28070 · 17120-28071 · 17120-36011 · 17120-36020 · 17120-36050 · 17120-36070
17111ZStud bolts (for intake manifold to cylinder head)90126-08026
17114AIntake flange17114-0V030 · 17114-0V040 · 17114-36030 · 17114-36060
17117Intake pipe insulation pad17117-0H020 · 17117-28020
17118Manifold stays17118-0V020 · 17118-0V030 · 17118-28080 · 17118-36010 · 17118-36020
17135AIntake manifold No. 1 heat shield17135-0H021 · 17135-28011
17136Intake manifold No. 2 heat shield17136-0H010 · 17136-28020
17139No. 2 manifold stay17139-0H050 · 17139-0H060 · 17139-0V020 · 17139-0V030 · 17139-36020 · 17139-36040
17159Studs (for manifold to cylinder head)90126-08037 · 90126-08052 · 90126-10015 · 90126-C0010
17167Exhaust manifold No. 1 heat shield17167-0H060 · 17167-0V020 · 17167-0V040 · 17167-36011
17168Exhaust manifold No.2 insulation pad17168-0H060 · 17168-0V020 · 17168-0V030 · 17168-36010
17173Gasket (exhaust manifold to cylinder head)17173-0V020 · 17173-0V030 · 17173-28010 · 17173-36020
17177No. 1 gasket (intake manifold to cylinder head)17171-0V020 · 17171-0V030 · 17171-36010 · 17171-36011 · 17171-36020 · 17177-28010 · 17177-28031
17335Intake control valve actuator17335-36010
25051Exhaust manifold three-way catalytic converter sub-assembly25051-0H180 · 25051-0V050 · 25051-0V060 · 25051-0V120 · 25051-0V140 · 25051-0V220 · 25051-36130 · 25051-36140
25586No. 1 manifold three-way catalytic converter vibration isolation pad25586-0H060 · 25586-0V030 · 25586-0V040 · 25586-0V050 · 25586-0V060 · 25586-0V070 · 25586-36010 · 25586-36020
25628BEGR air intake gasket25628-36010
