Toyota CAMRY Timing Gear Cover & Rear End Plate — Figure 1106

Toyota CAMRY EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 3 images and 14 PNC and OE references.

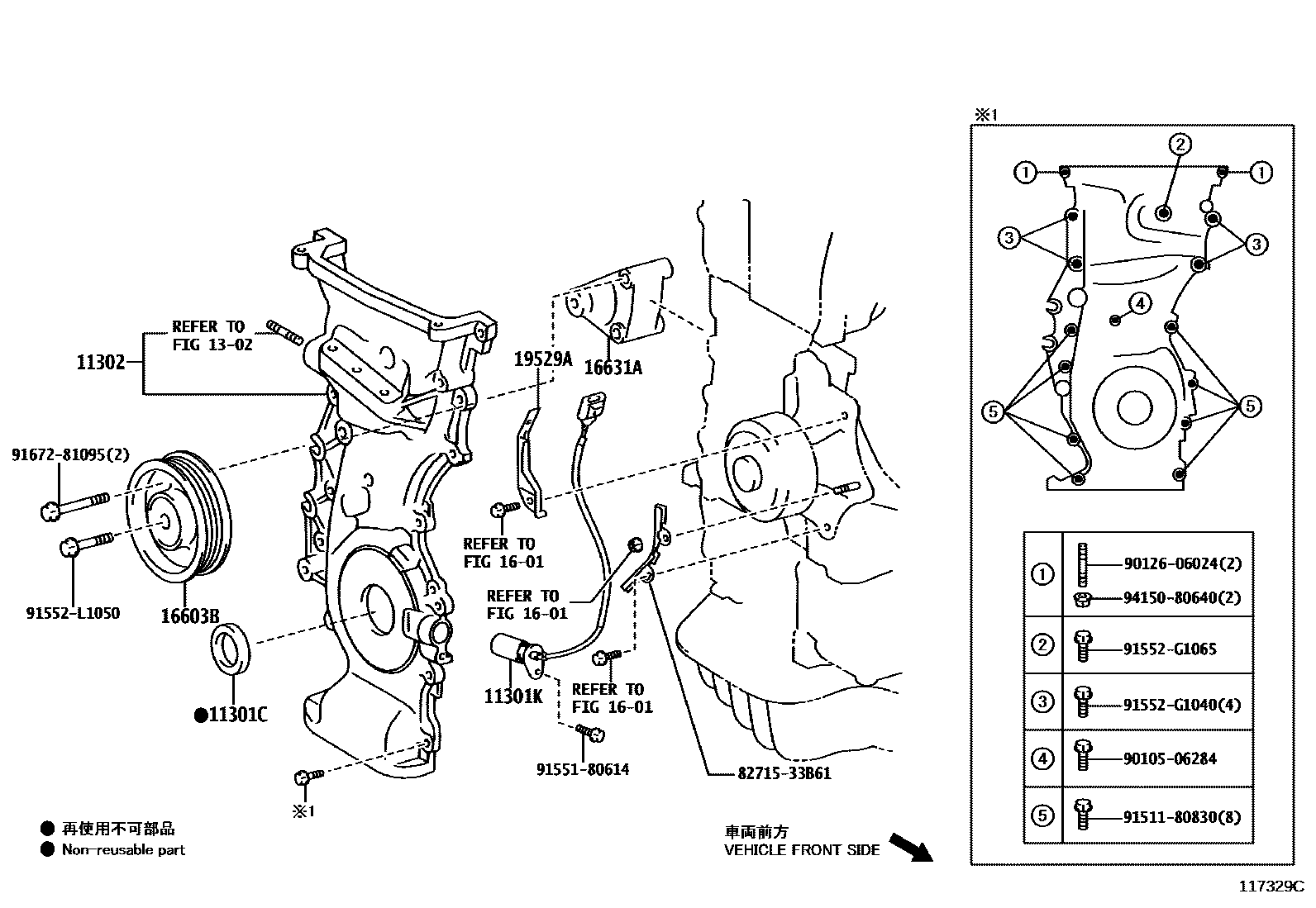

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 117329C
Timing Gear Cover & Rear End Plate — 117329C (201112 – 999999)

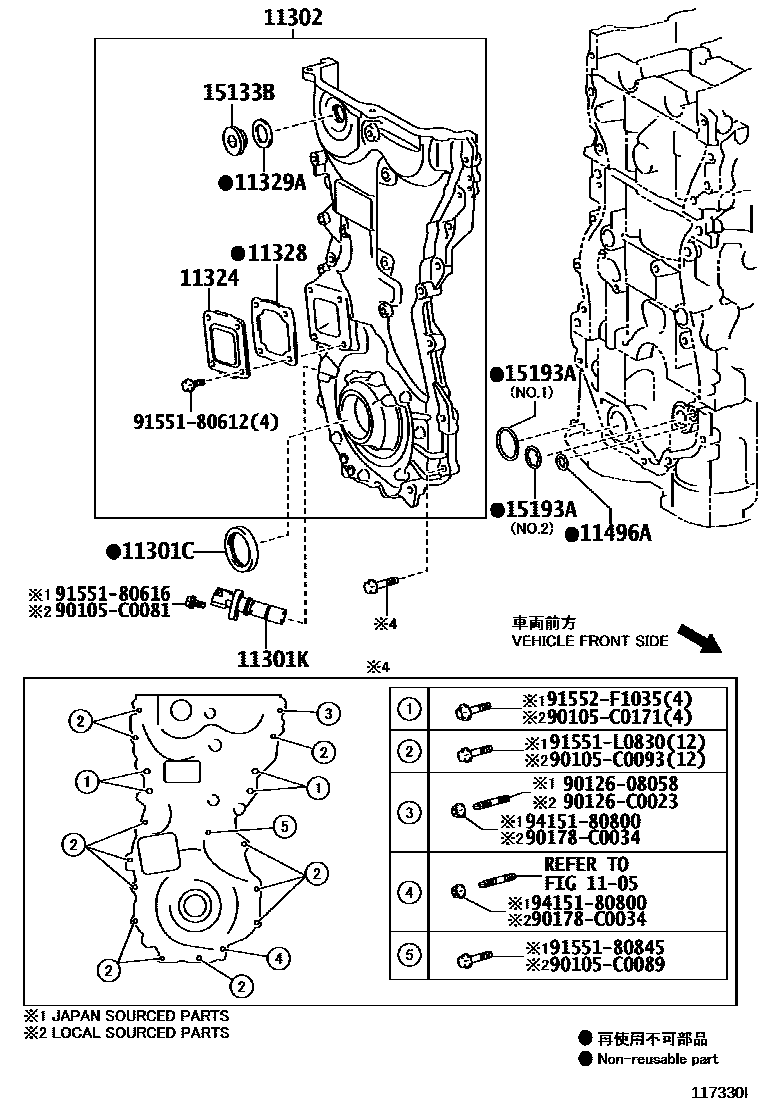

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 117330I
Timing Gear Cover & Rear End Plate — 117330I (201112 – 999999)

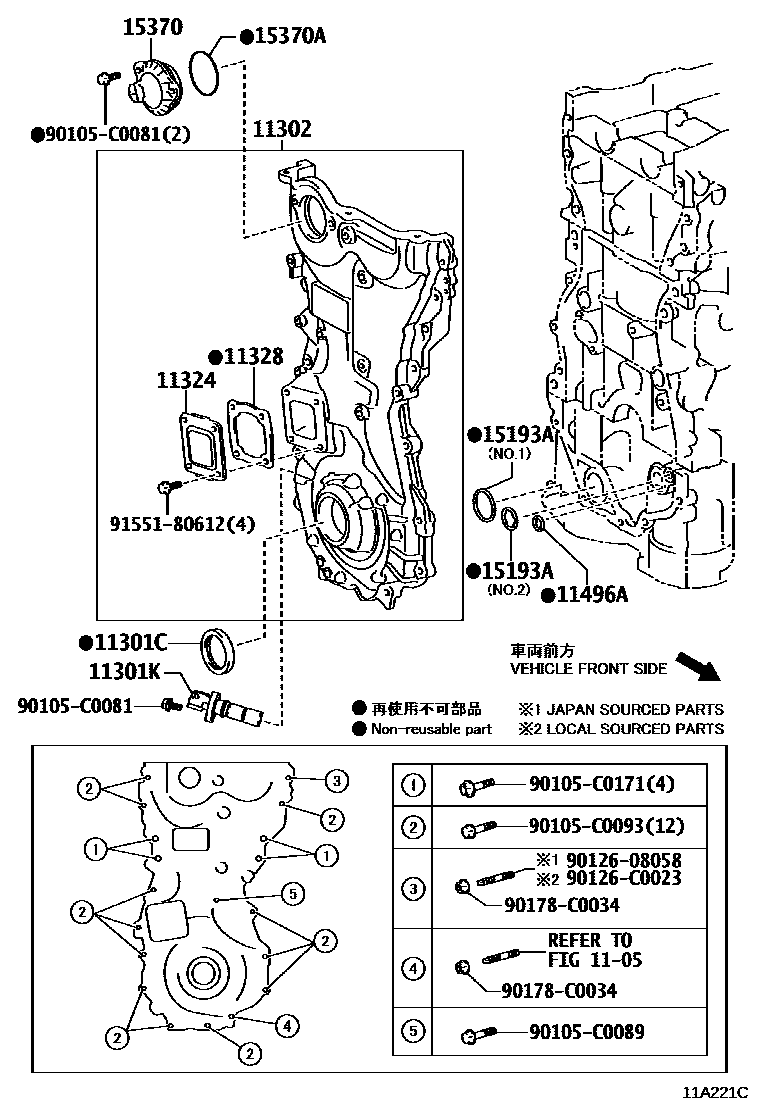

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11A221C
Timing Gear Cover & Rear End Plate — 11A221C (201502 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90080-31083 · 90311-40042 · 90311-42043 · 90311-42051 · 90311-C0017 · 90311-C0036 · 90311-C0040 · 90311-C0046 · 90311-T0053
11301Kcrankshaft position sensor90919-05067 · 90919-05070 · 90919-05088
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0H021 · 11310-0H031 · 11310-0V030 · 11310-0V040 · 11310-0V060 · 11310-28071 · 11310-36020
11324Timing chain cover11324-36010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-36020
11329ANo. 2 timing belt or chain cover gasket11329-36010 · 11329-36020
11496AOil hole cover gasket11496-0V010 · 11496-36010
15133BPLUG, OIL PUMP RELIEF VALVE15133-36020
15193Aoil pump gasket15193-0V010 · 15193-36010 · 15197-0V010 · 15197-36010
15370Camshaft timing oil control solenoid valve assembly15370-0V010
15370AO-ring (for camshaft timing oil control solenoid valve)90301-50003 · 90301-C0080
16603BIdler gear sub-assembly16603-28050
16631AIdler gear bracket16631-28031
19529Acard holder19529-28050
