Toyota CAMRY 空气净化器或离子发生器 — Figure 8724

Toyota CAMRY EPC diagram 8724, 空气净化器或离子发生器, with 3 images and 13 PNC and OE references.

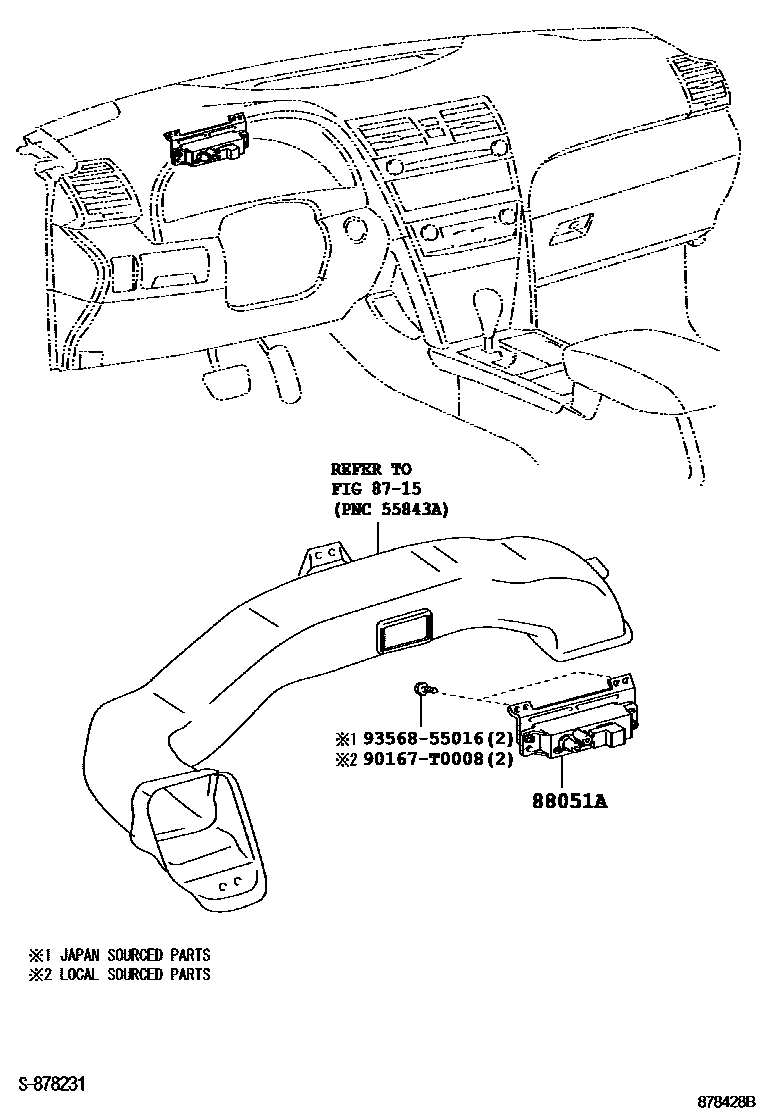

Toyota CAMRY 空气净化器或离子发生器 EPC diagram — 878428B
空气净化器或离子发生器 — 878428B (200605 – 999999)

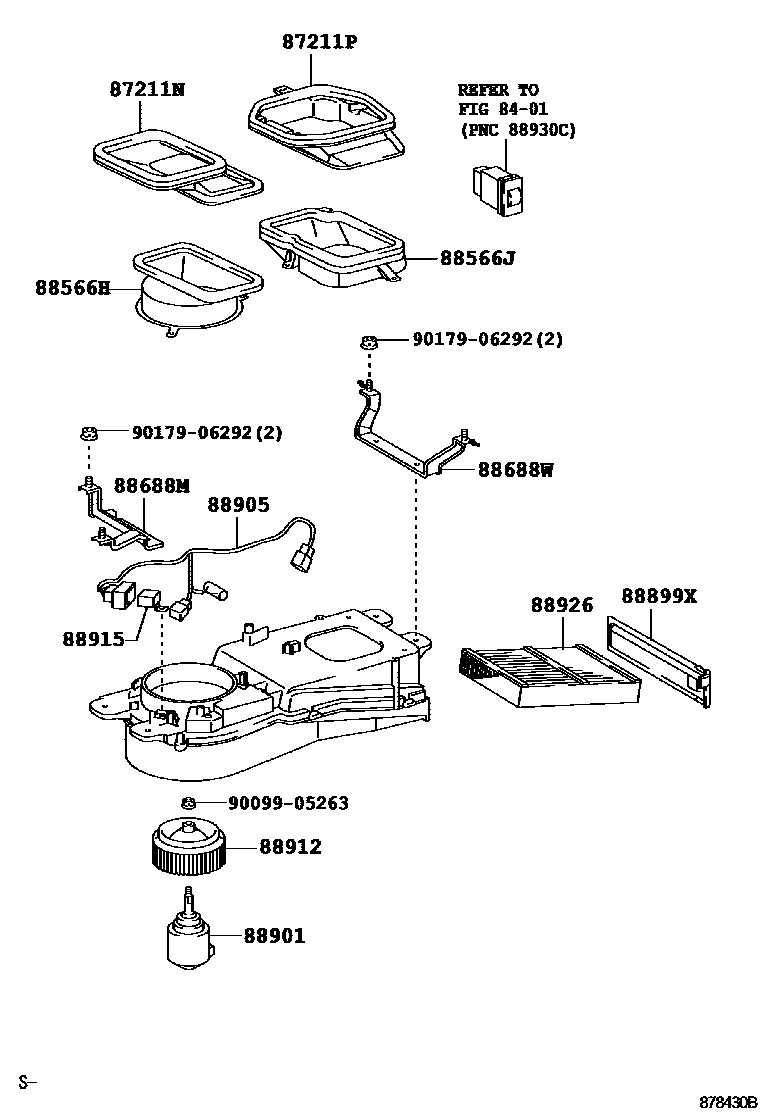

Toyota CAMRY 空气净化器或离子发生器 EPC diagram — 878430B
空气净化器或离子发生器 — 878430B (200605 – 999999)

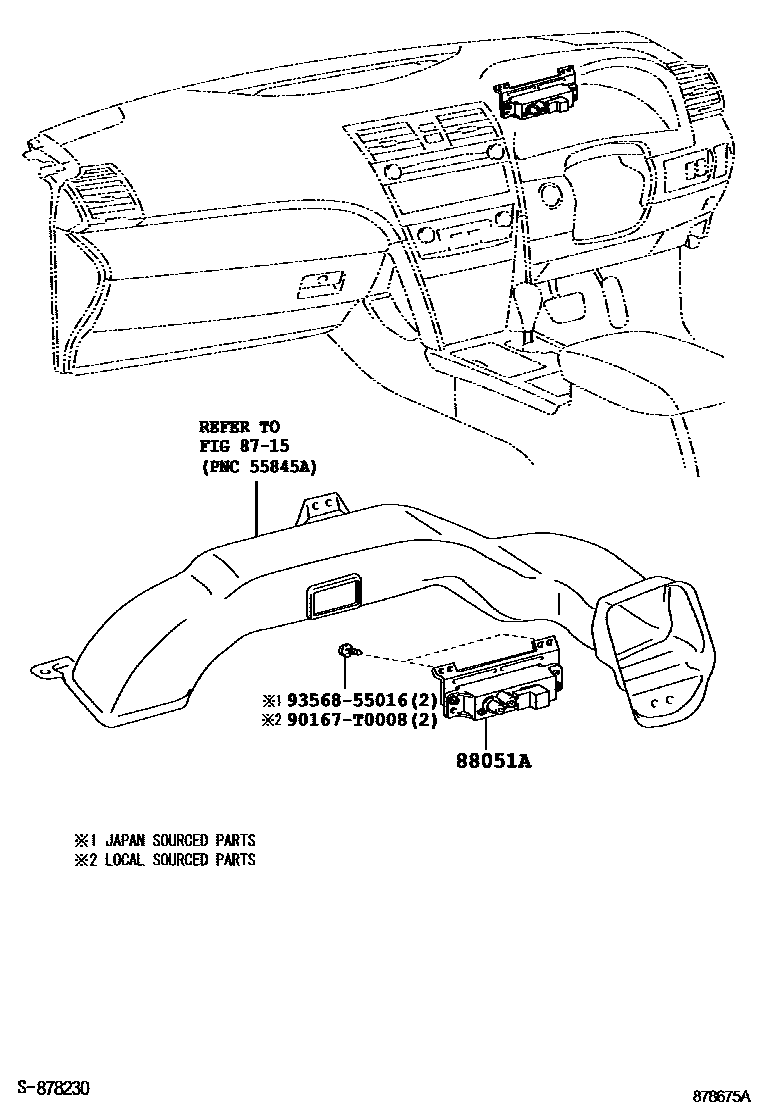

Toyota CAMRY 空气净化器或离子发生器 EPC diagram — 878675A
空气净化器或离子发生器 — 878675A (200608 – 999999)

PNC and OE references

PNCPart nameOE numbers
87211NAir purifier duct No. 188968-06010
87211PAir purifier duct No. 288968-06020
88051AIon generator sub-assembly88050-33010 · 88050-33020
88566HNo. 1 air duct88566-8C002
88566JDuct No. 288566-8C003
88688MAir purifier bracket No. 288688-8C005
88688WAir purifier bracket No. 188688-8C004
88899XAir purifier cover88899-8C001
88901Air purifier motor sub-assembly88901-22340
88905Air purifier No. 1 wiring harness sub-assembly88905-8C002
88912air purifier fan88912-22390
88915air purifier resistor88915-8C001
88926air purifier filter88926-8C001
