Toyota CAMRY 线束和卡夹 — Figure 8202

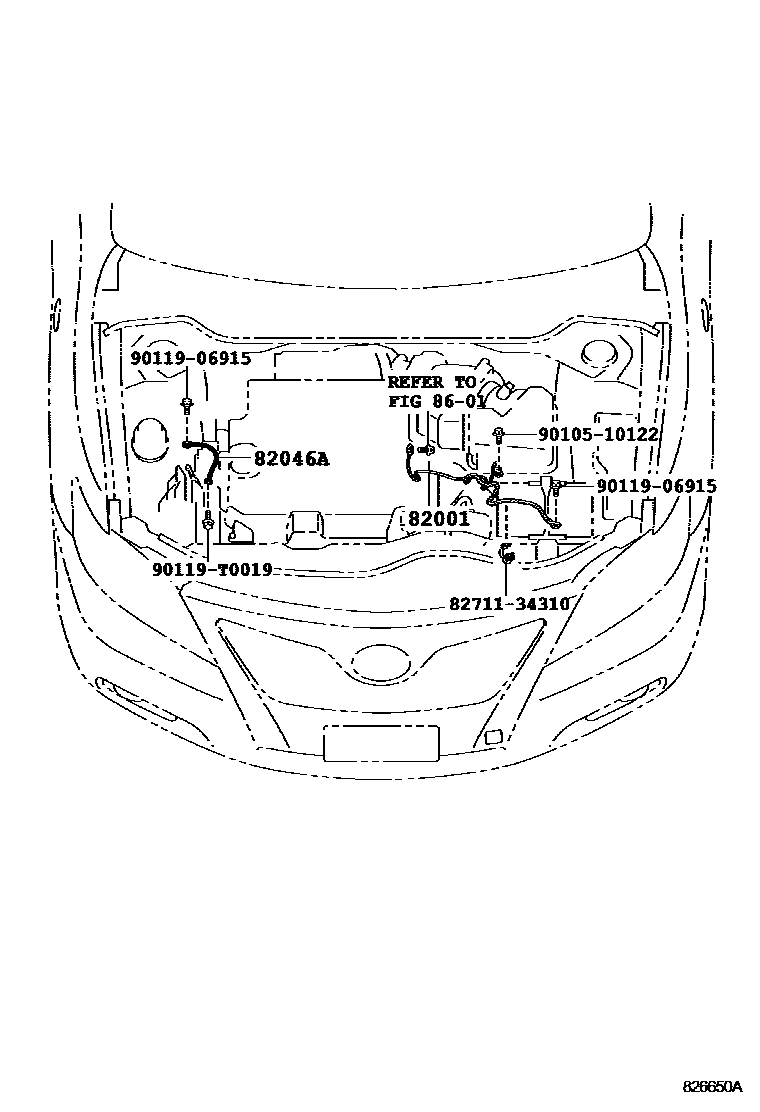

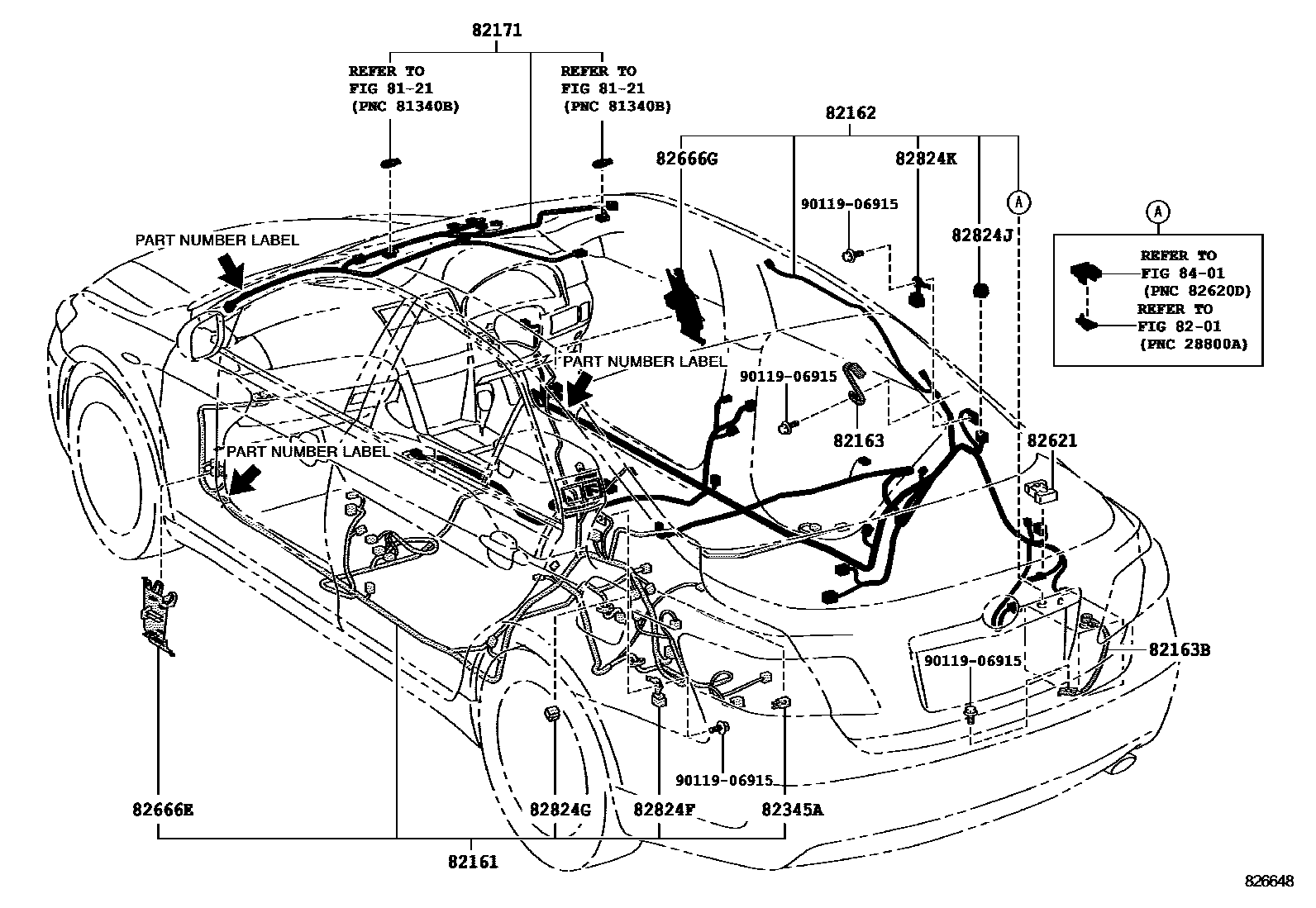

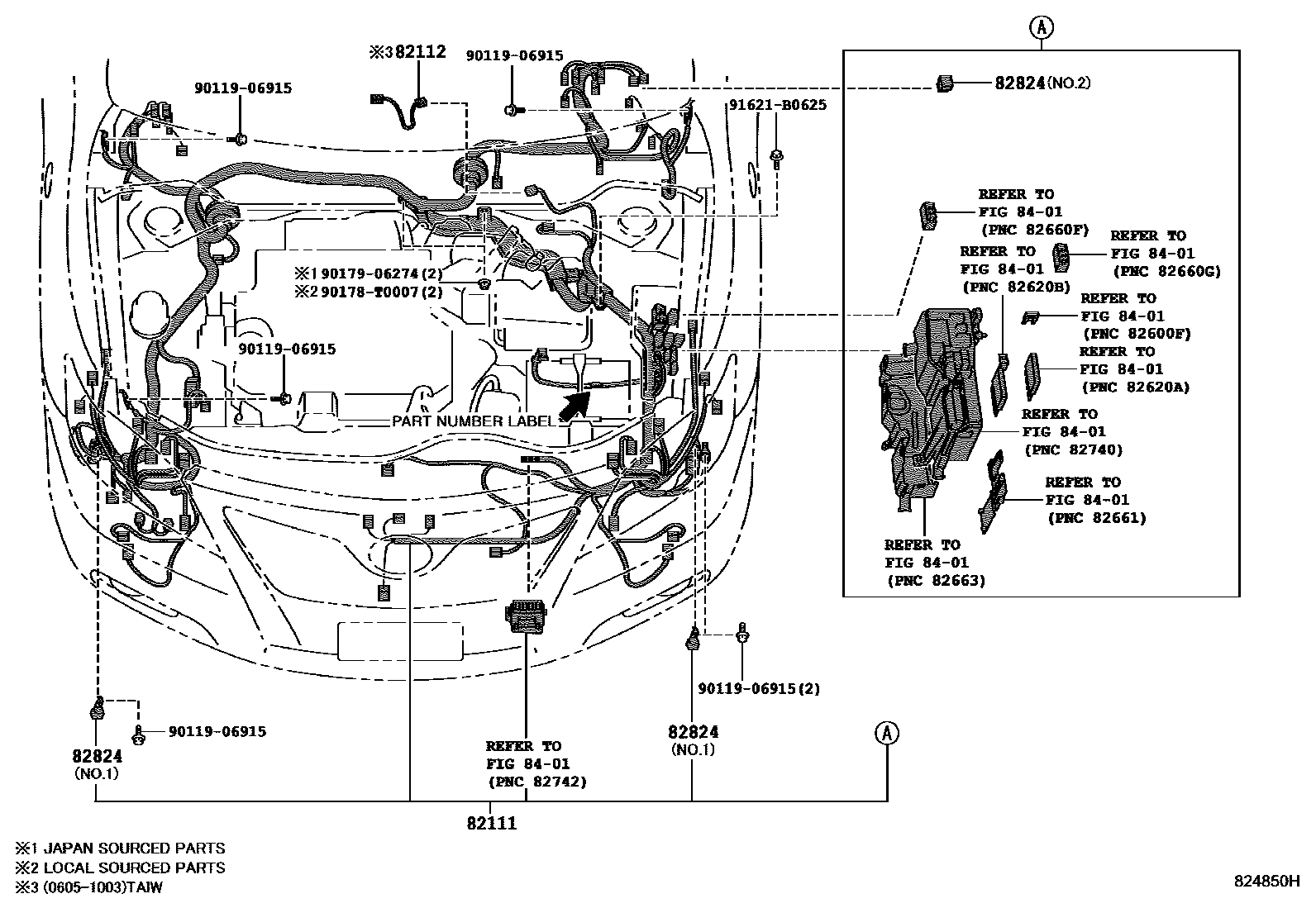

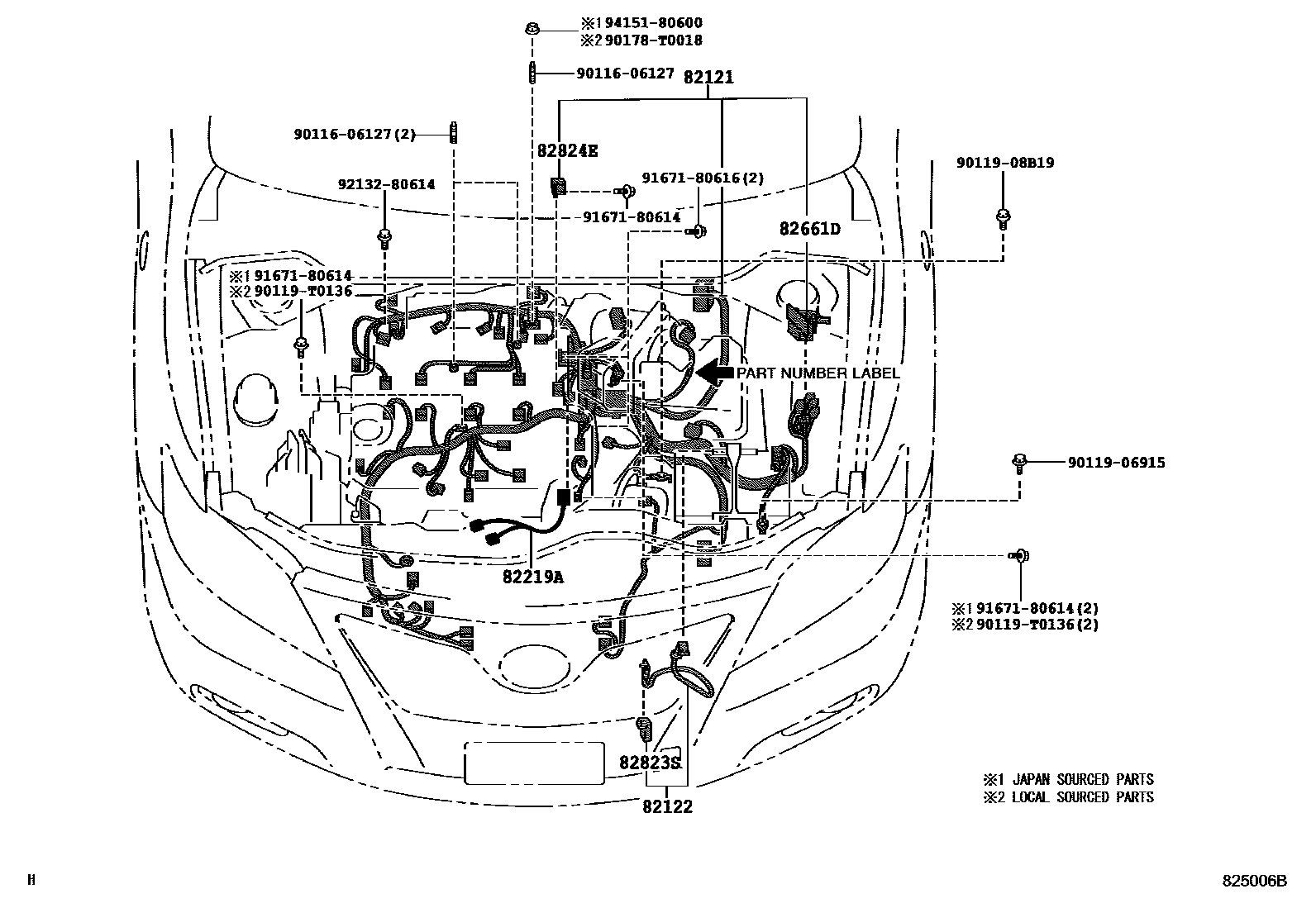

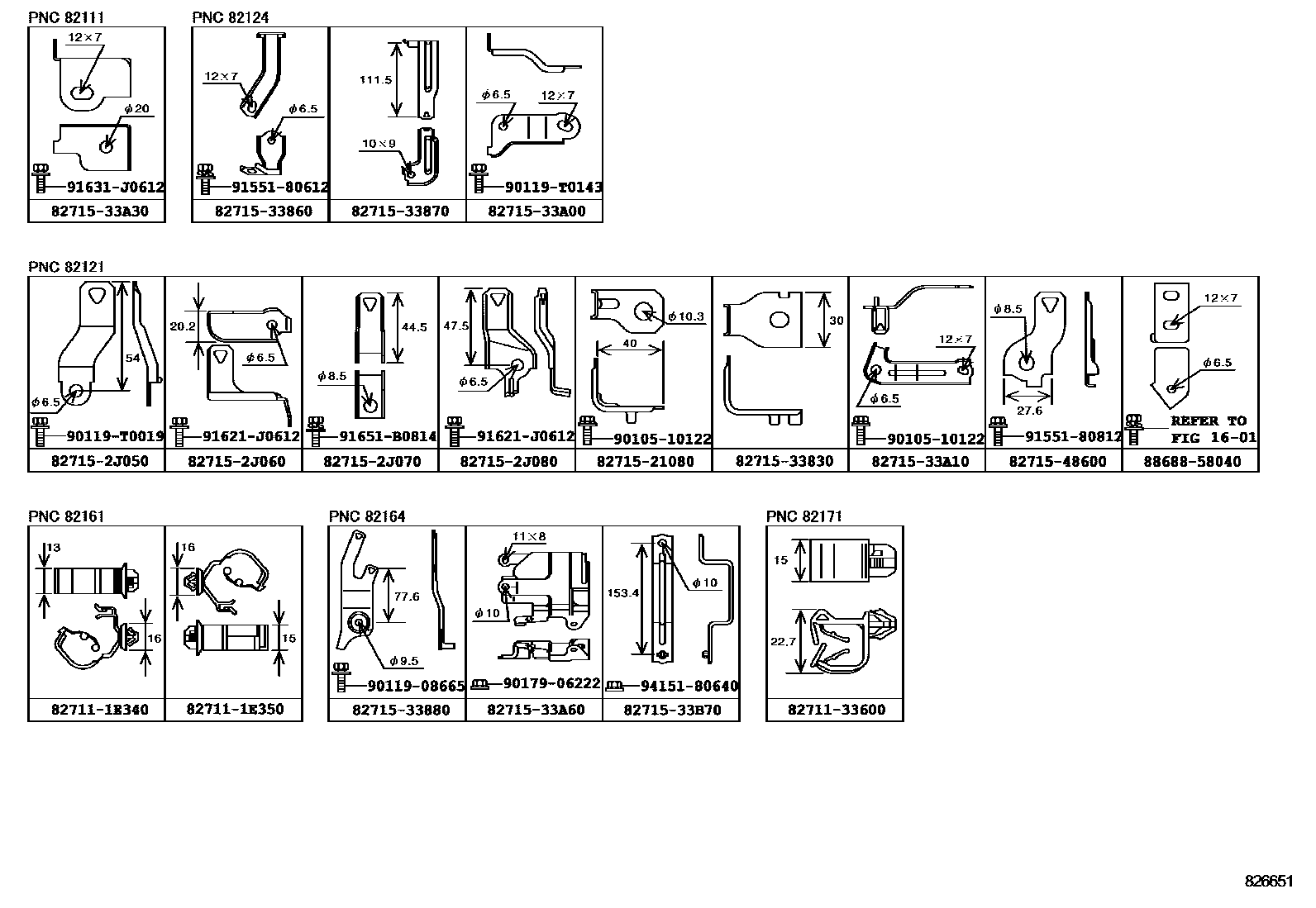

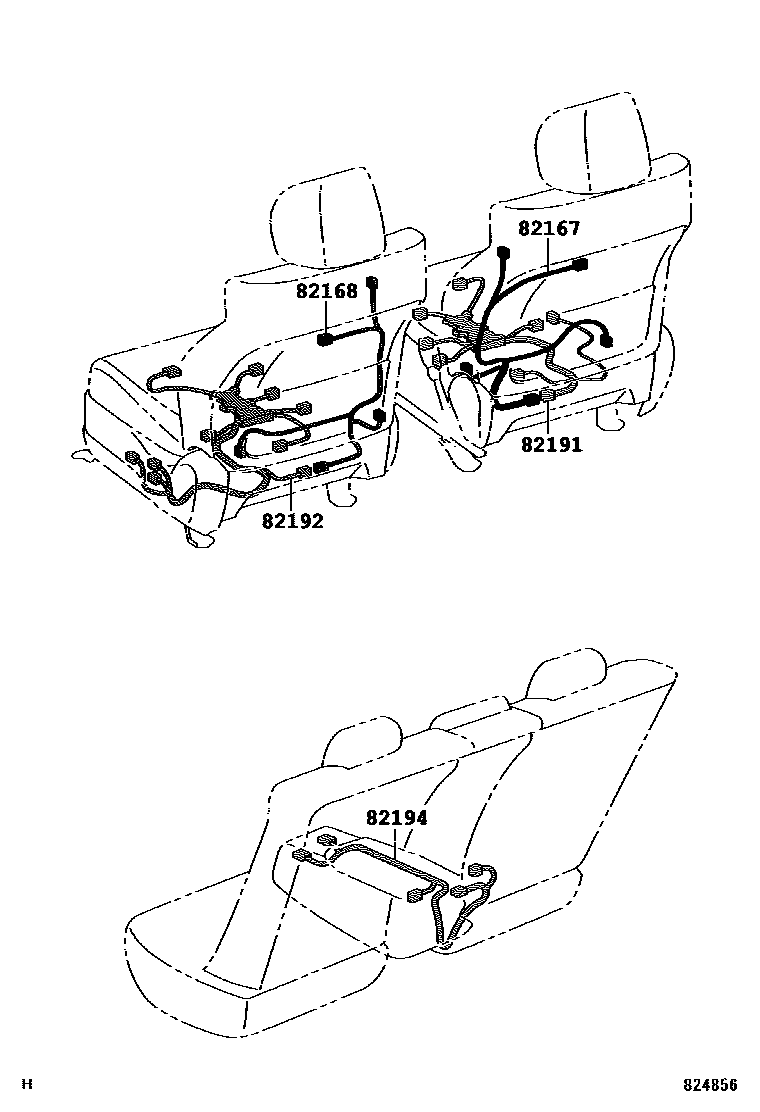

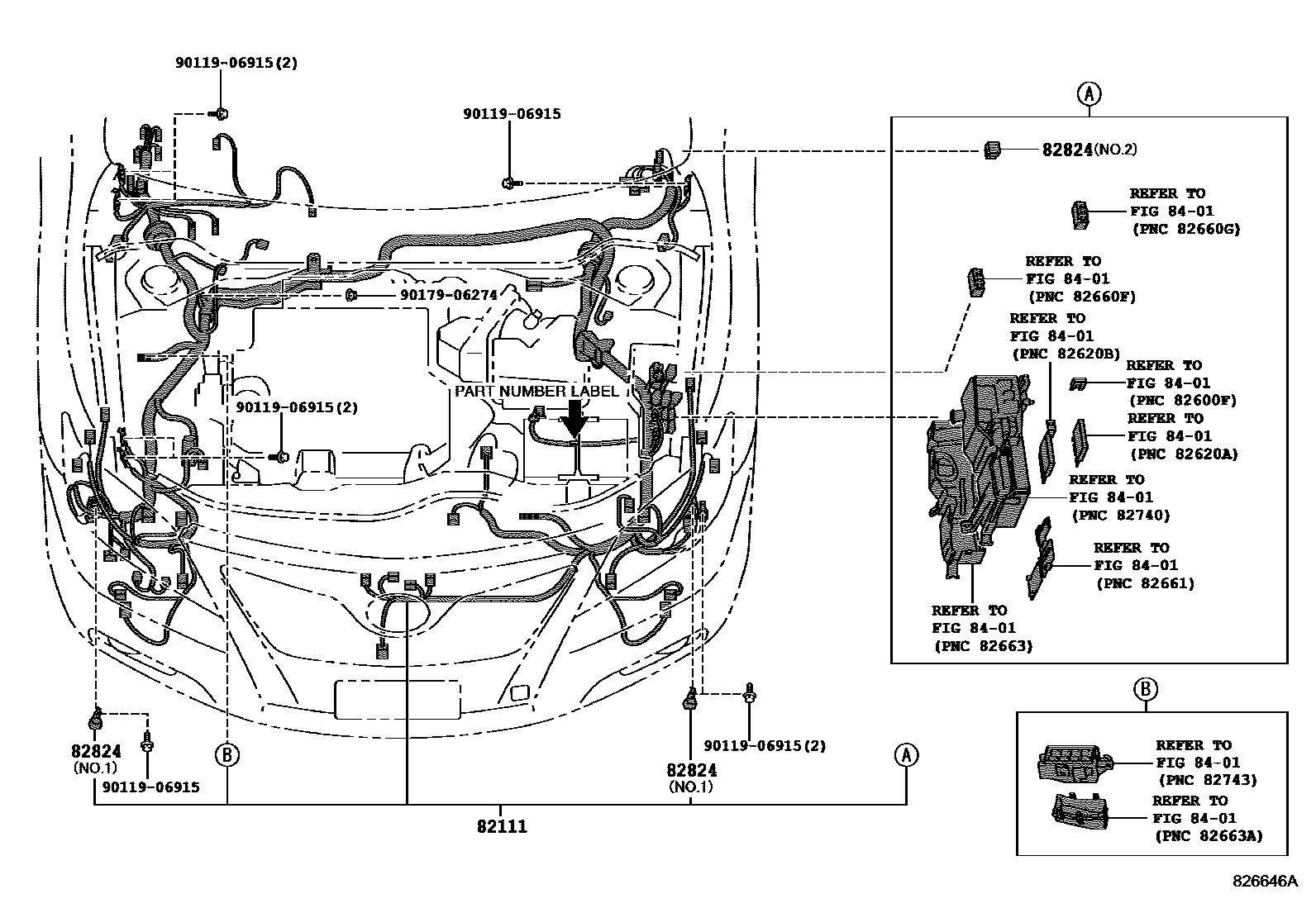

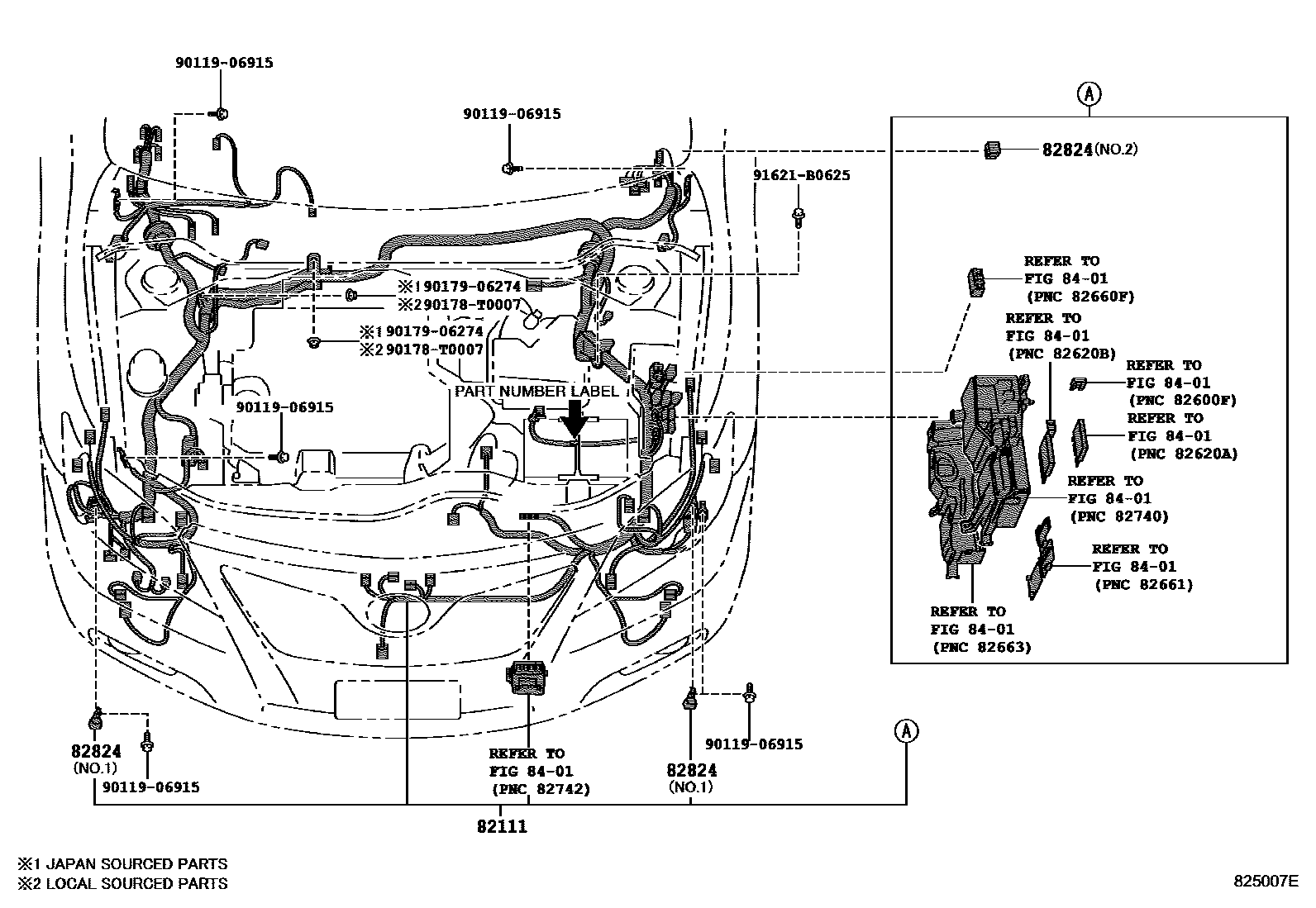

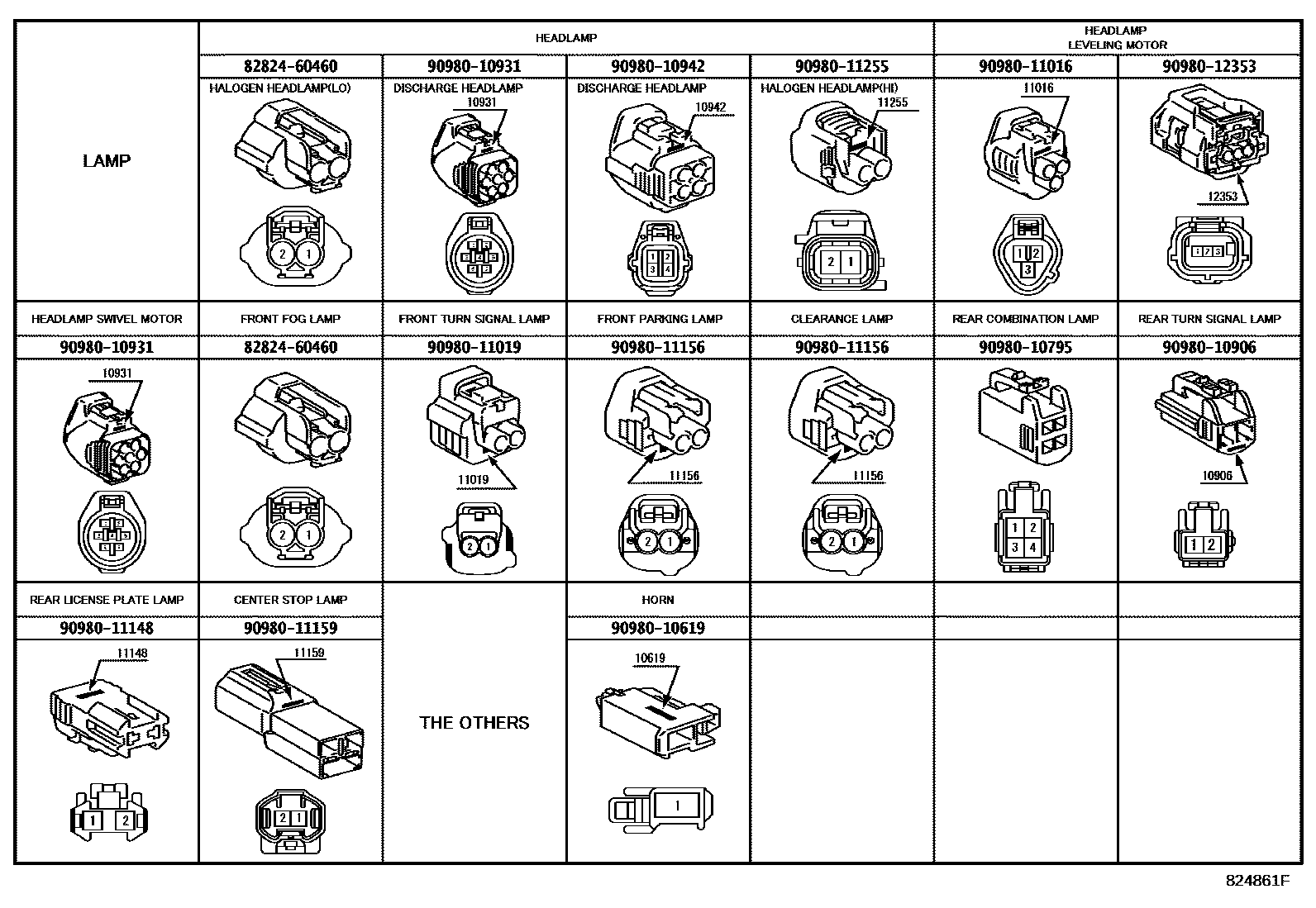

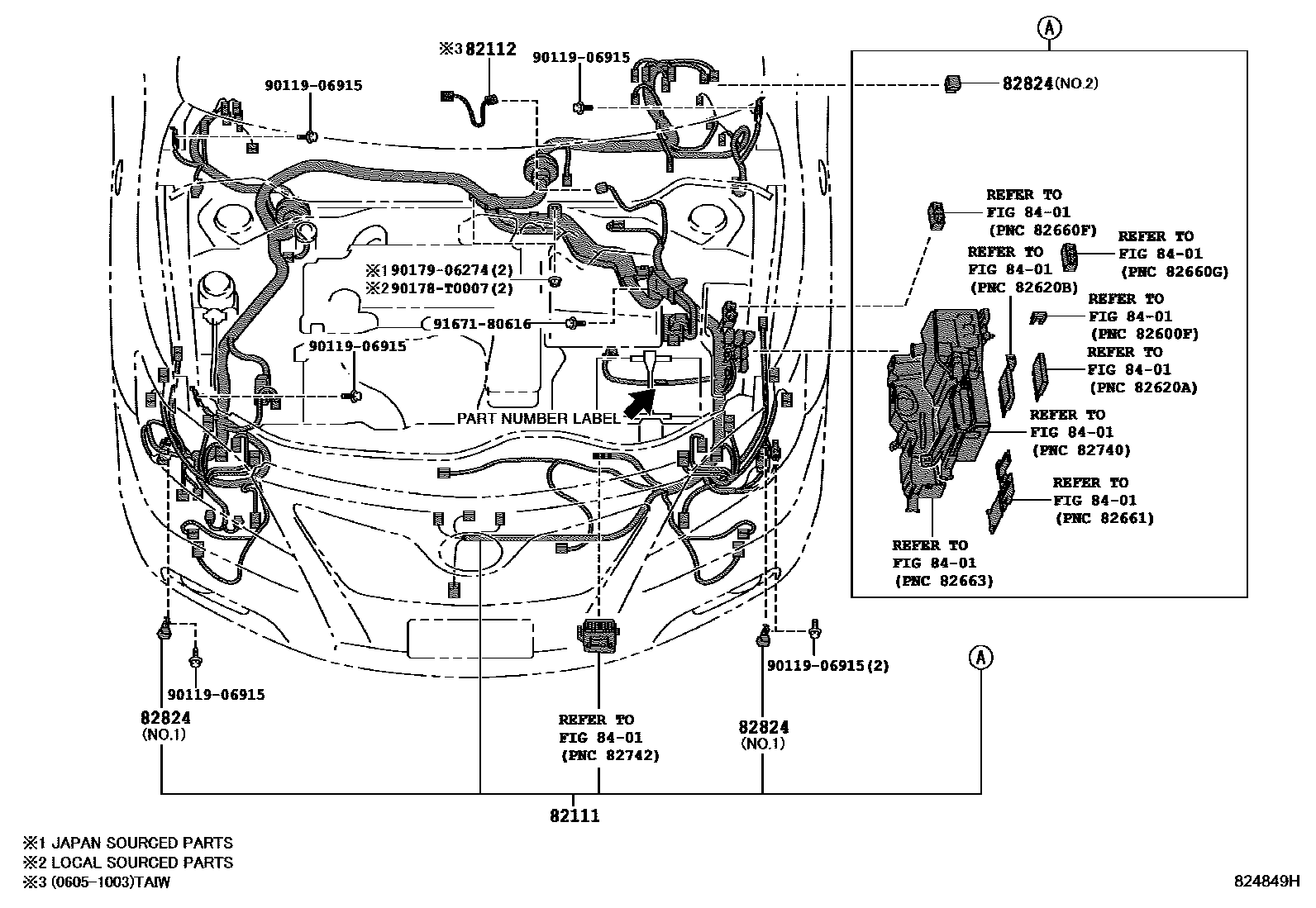

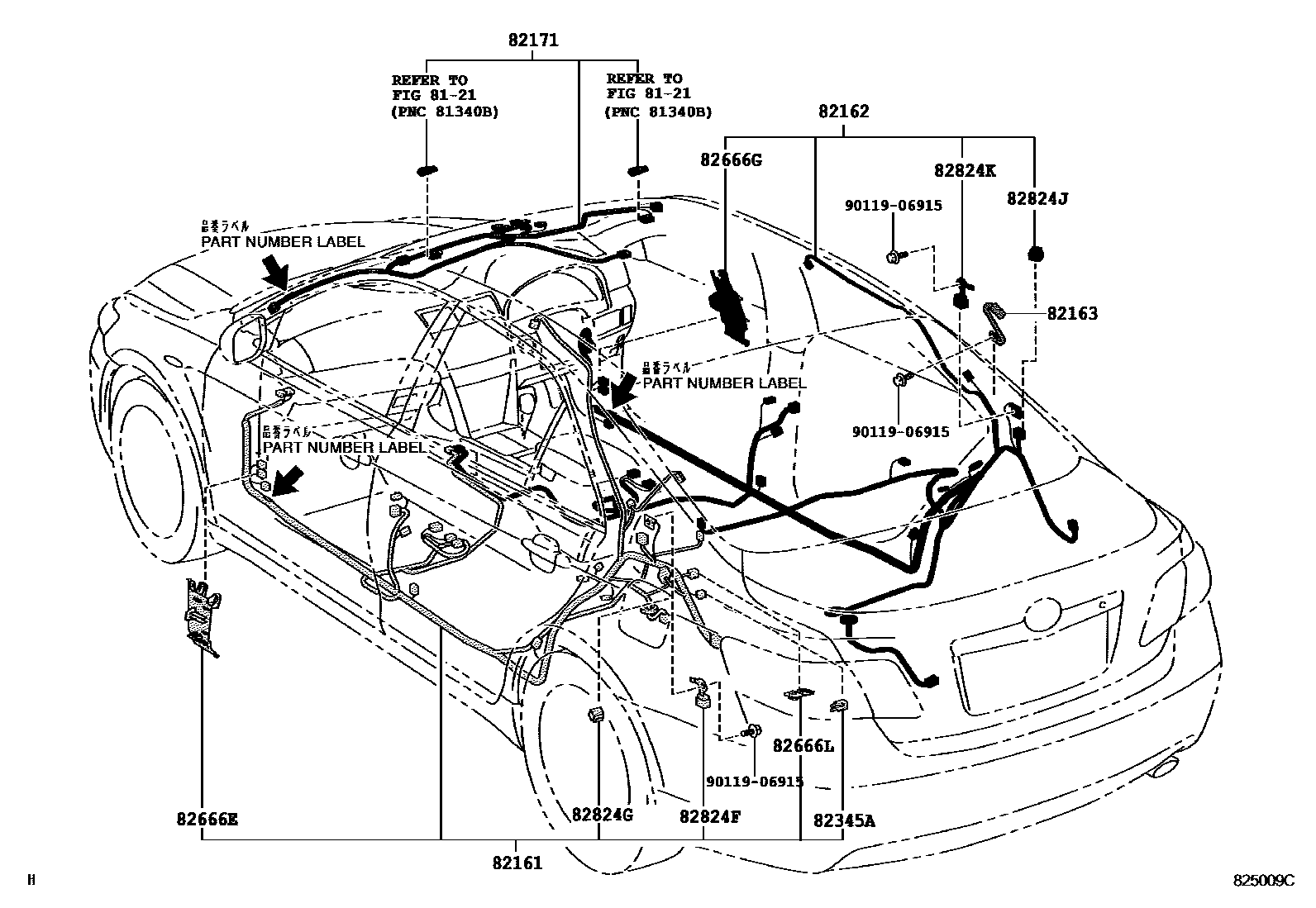

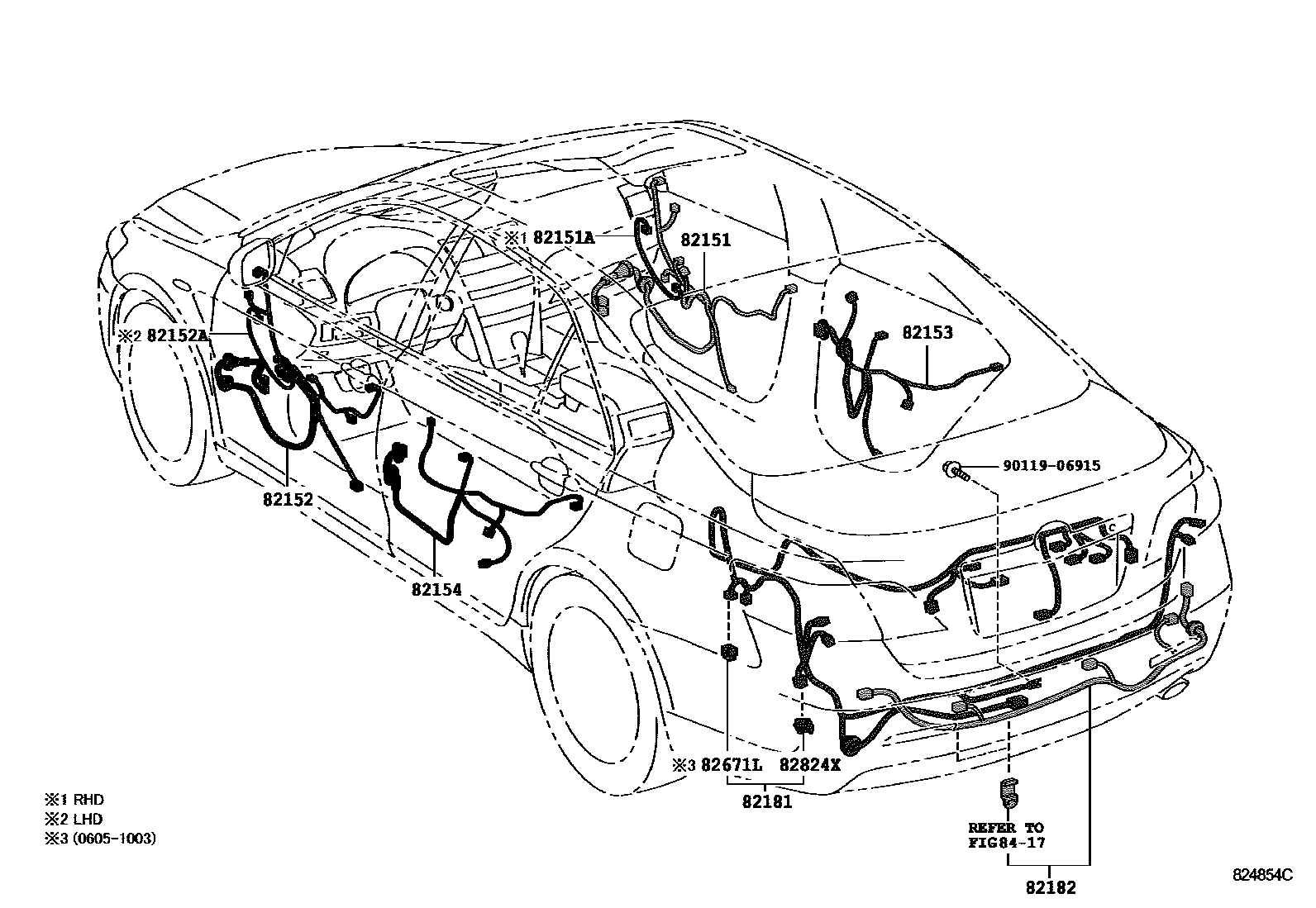

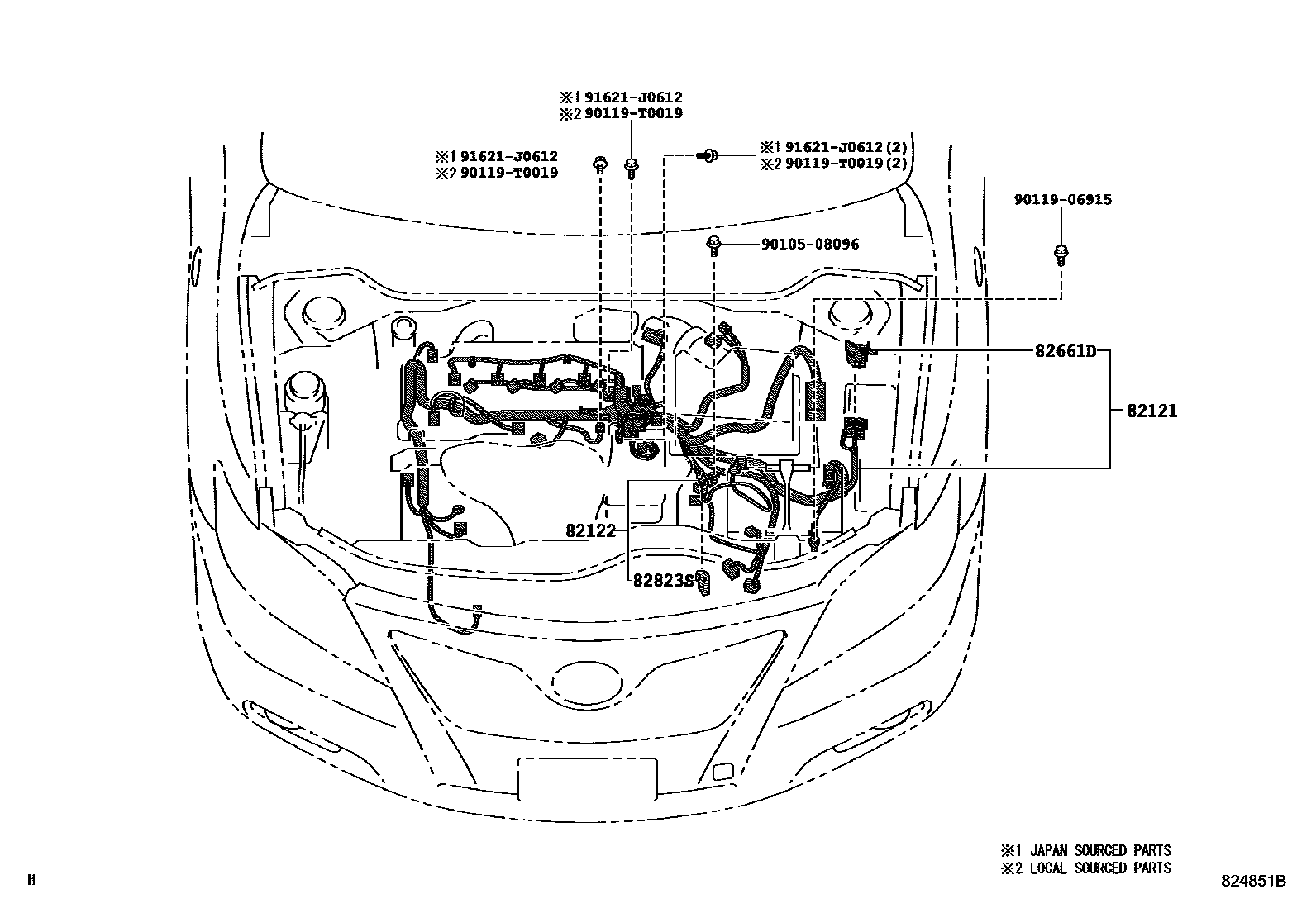

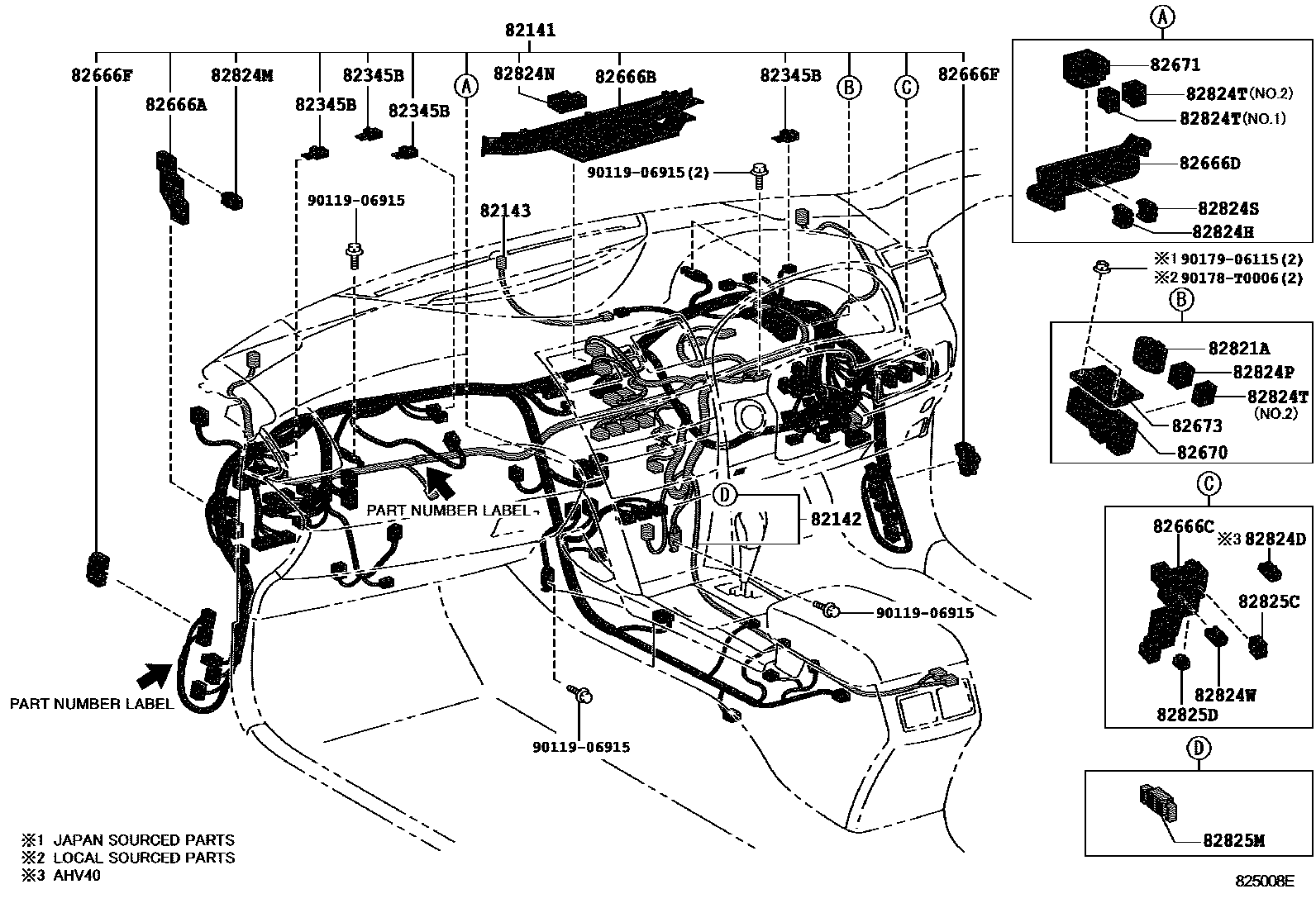

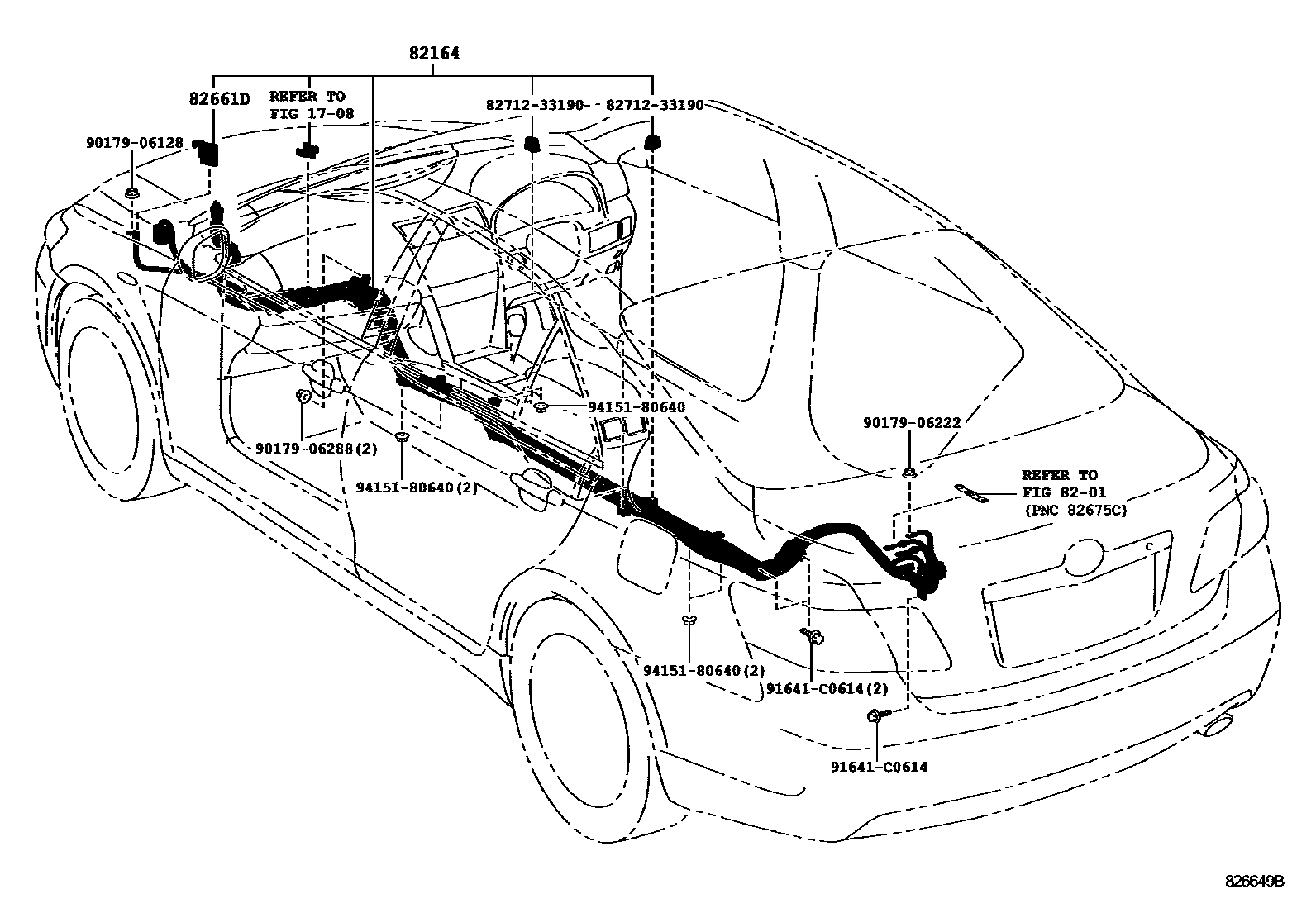

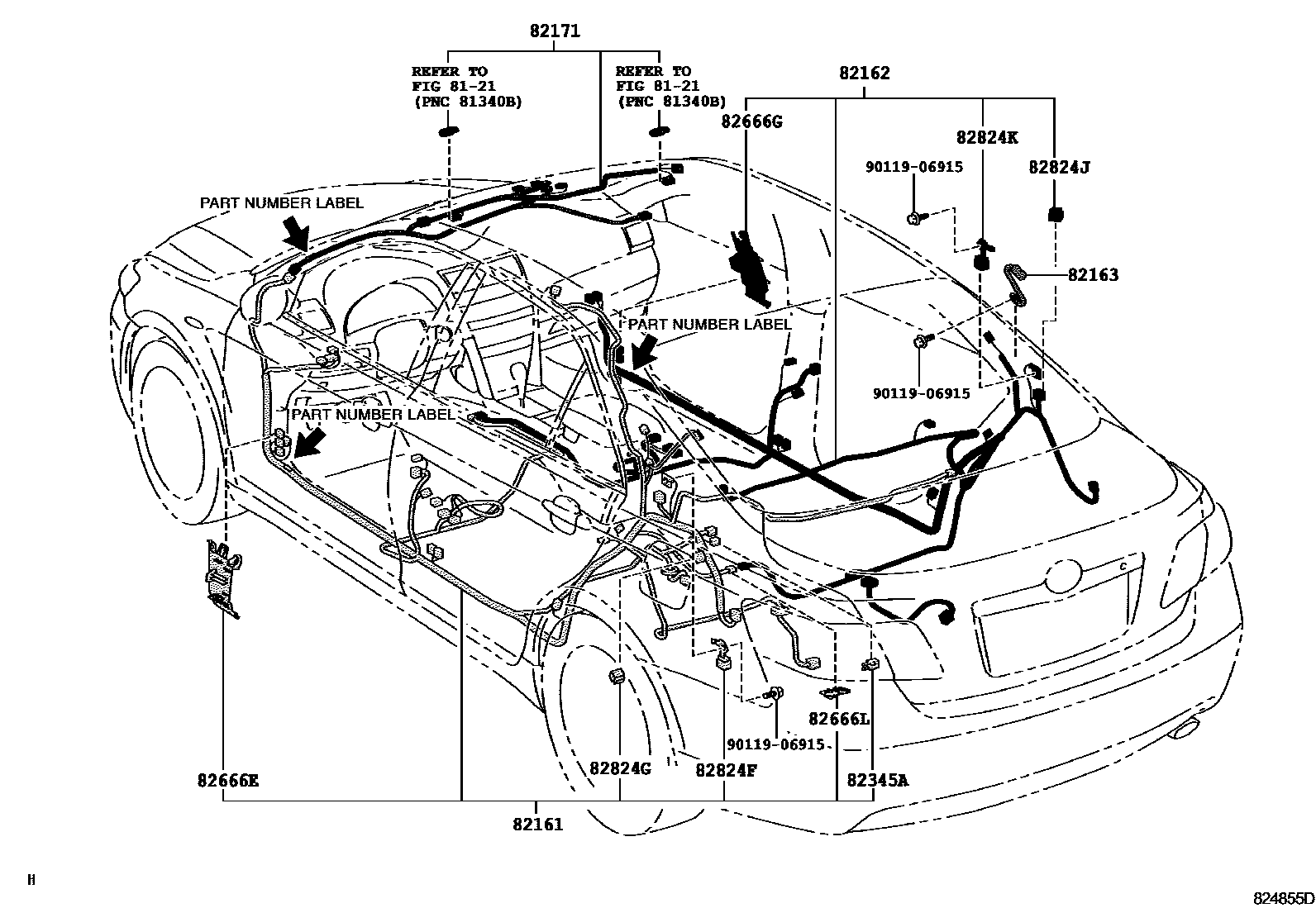

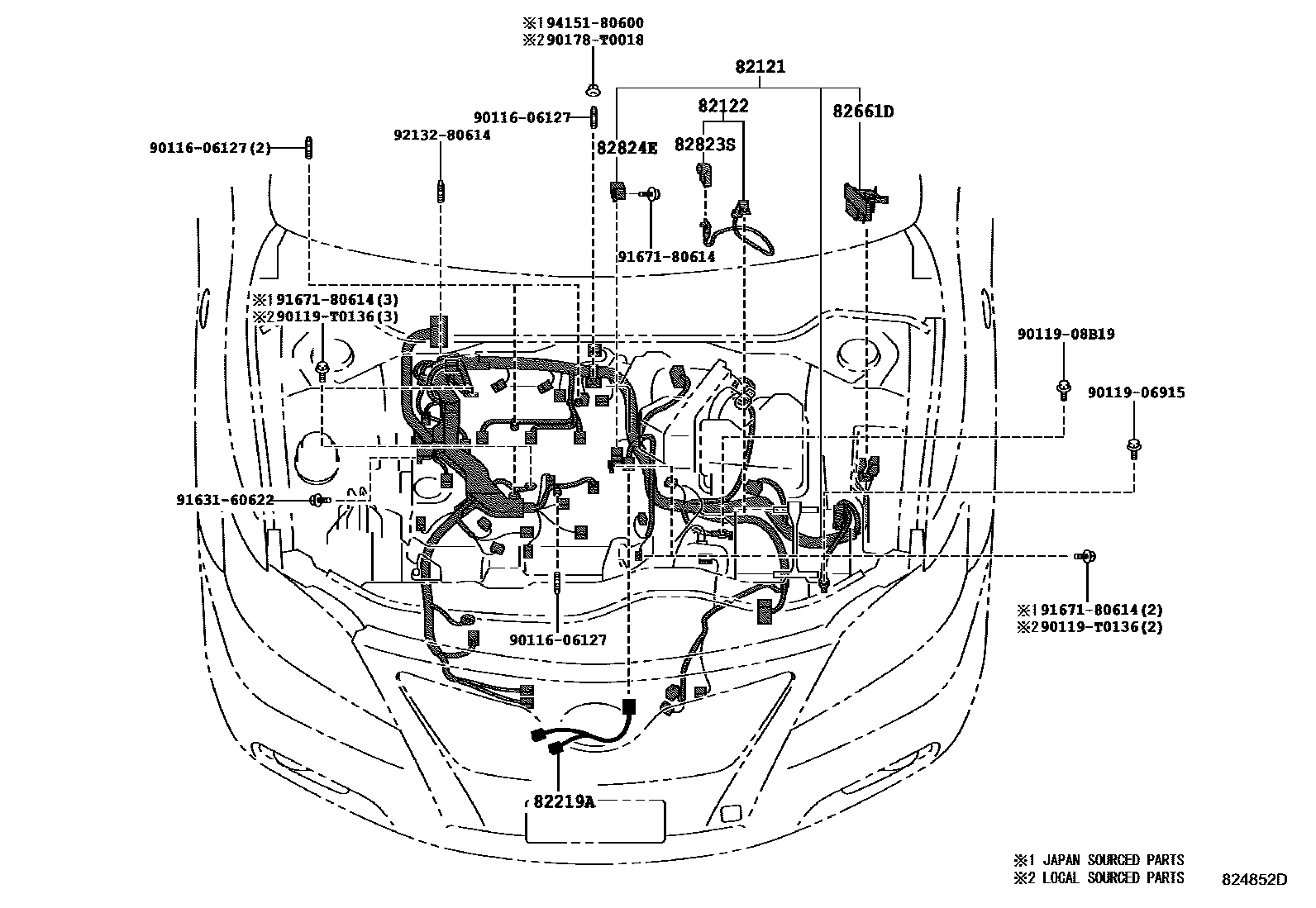

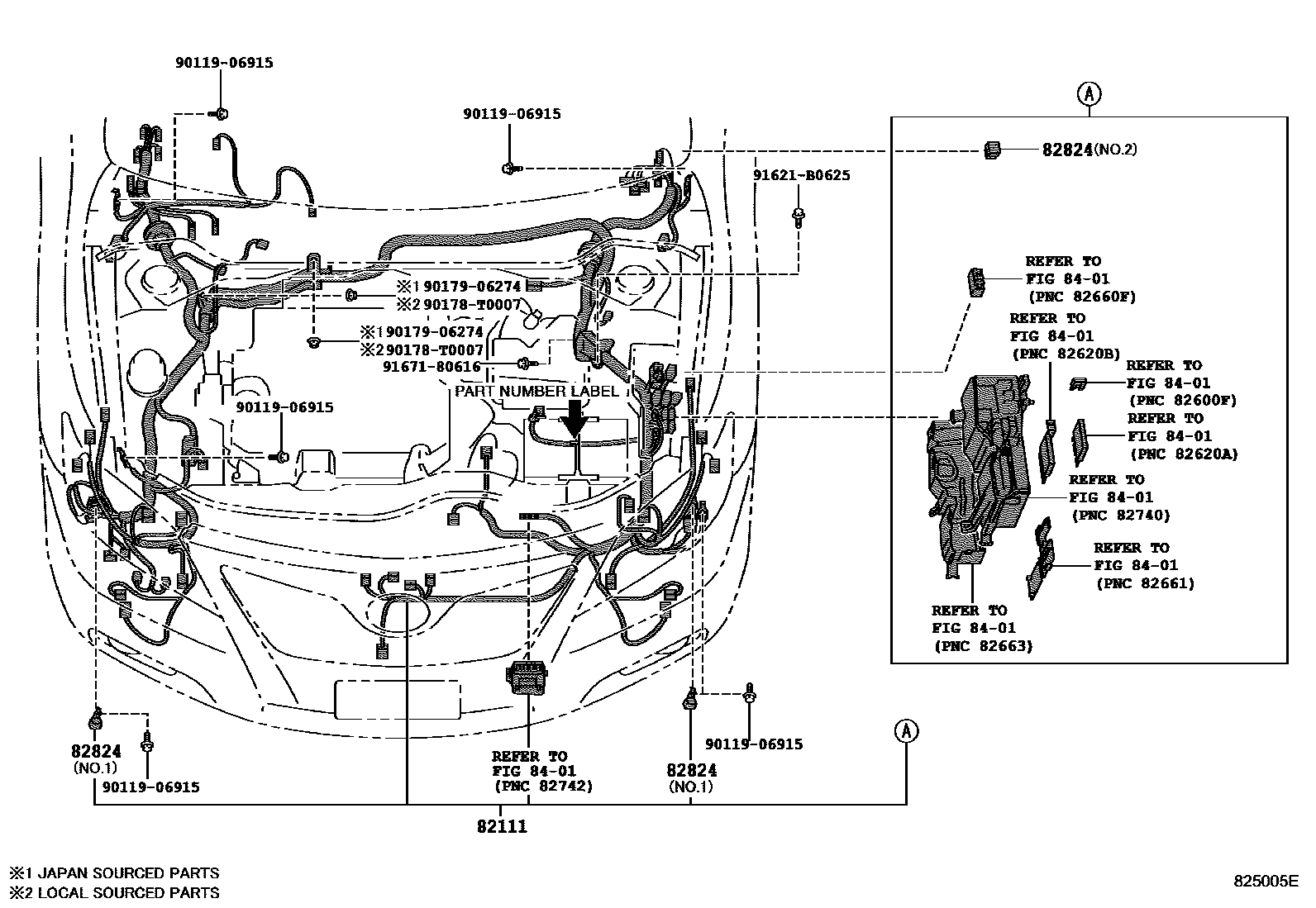

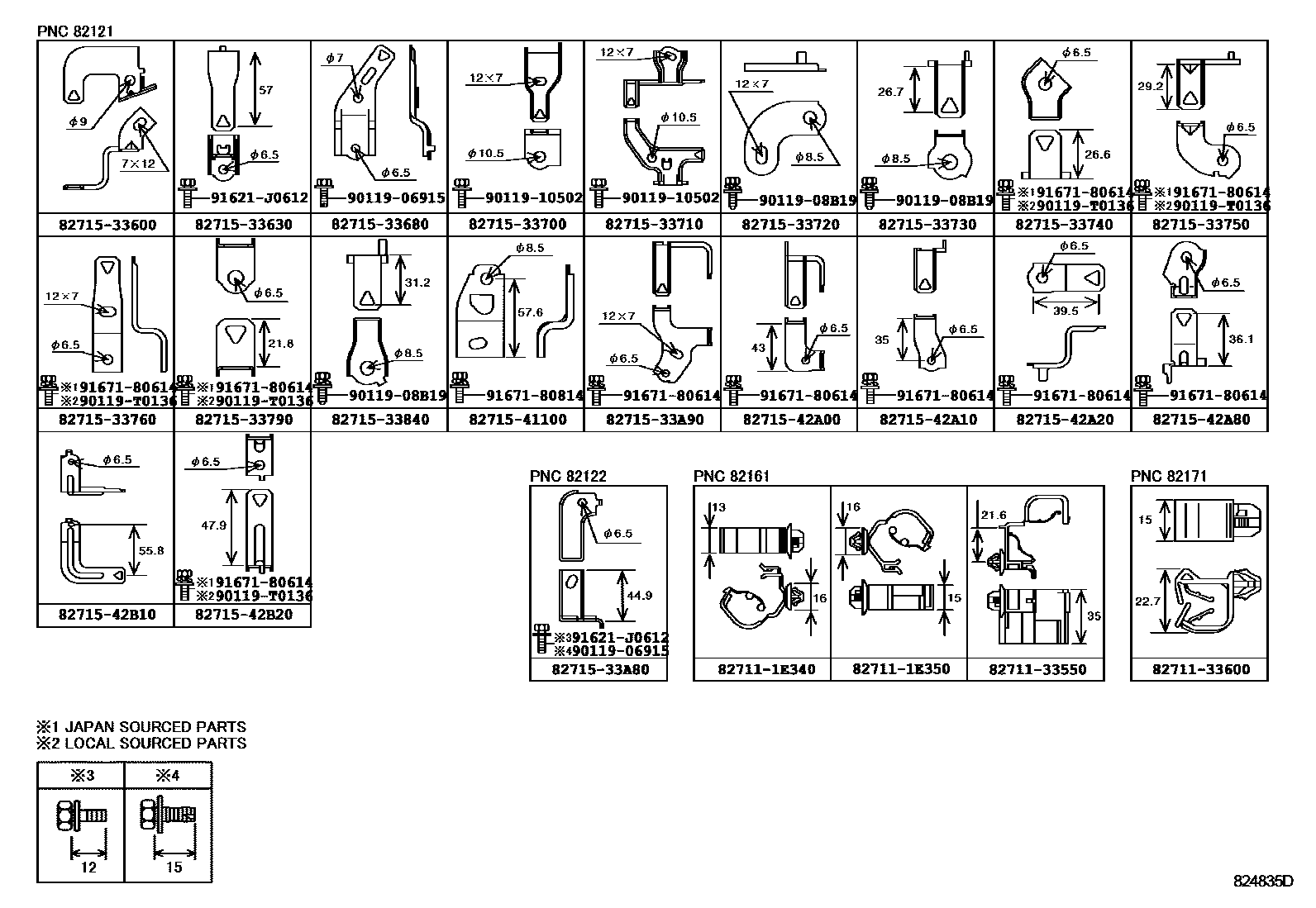

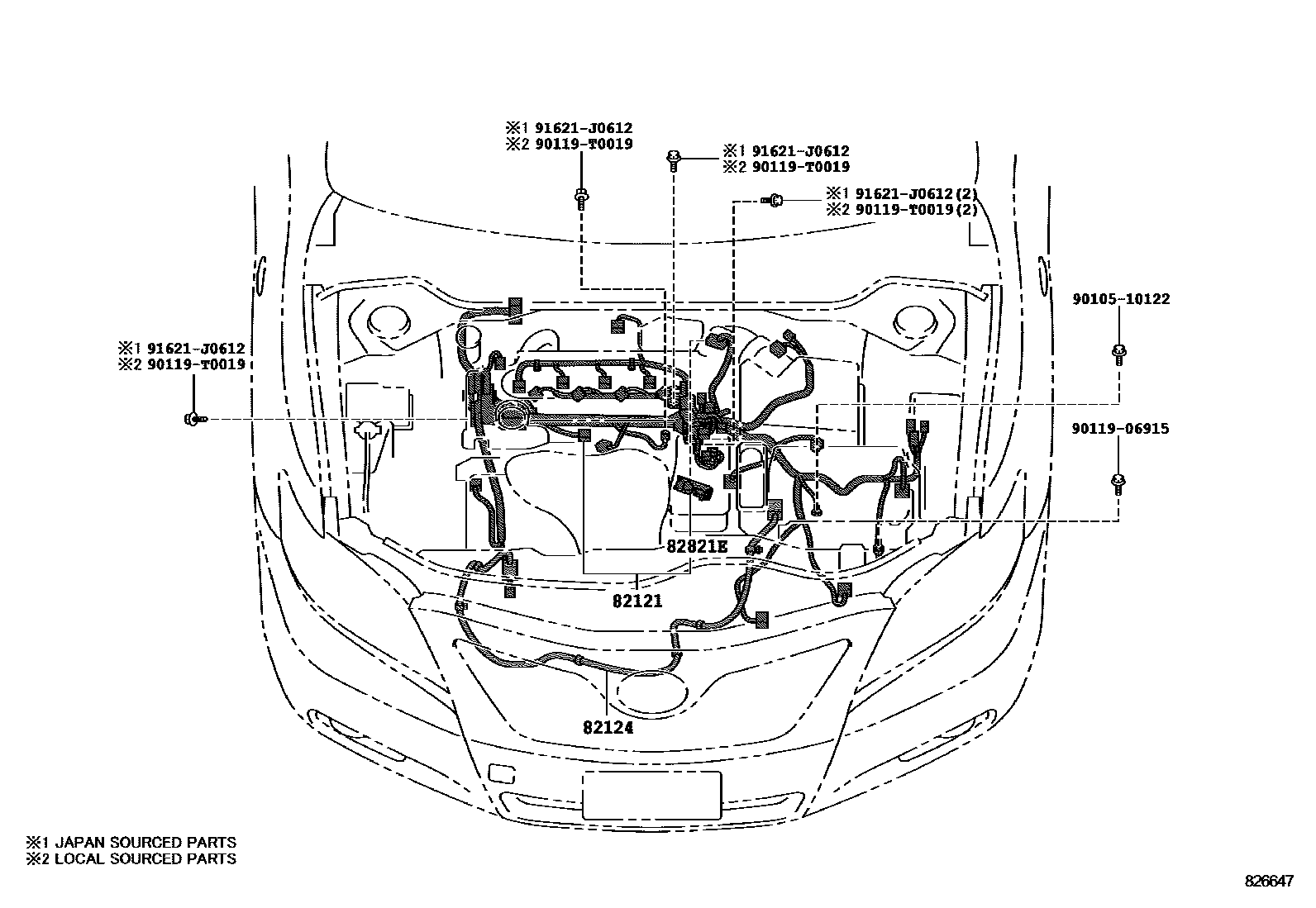

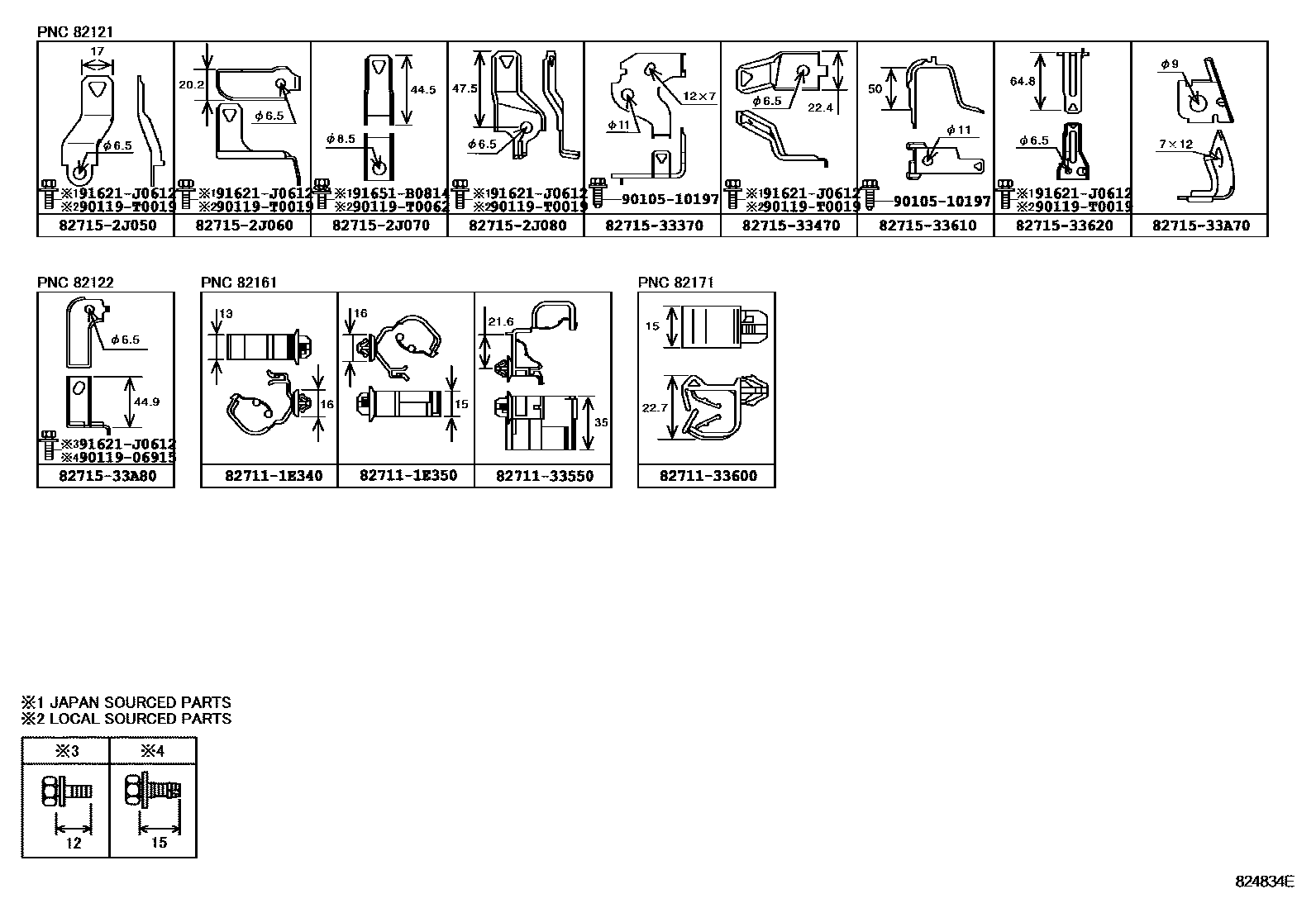

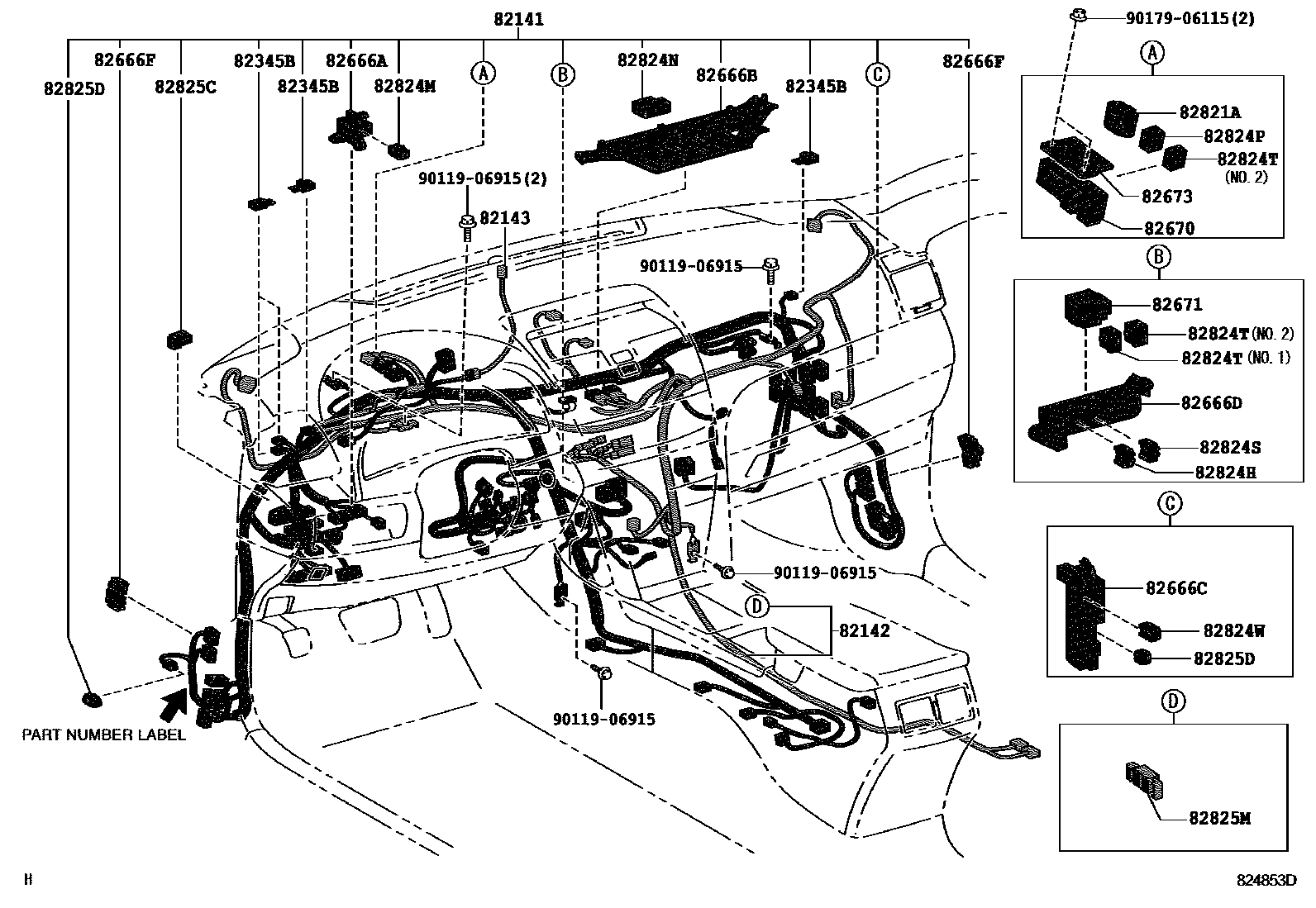

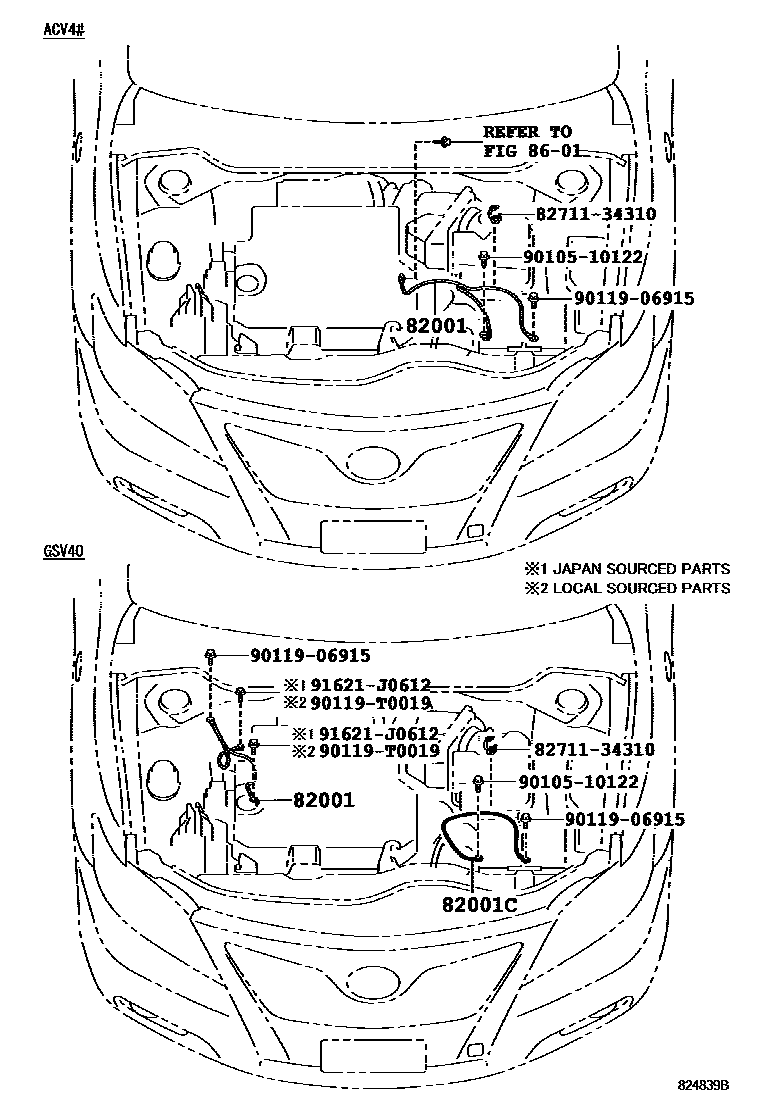

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 23 images and 68 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07425 · 90980-07428 |
| 82001C | Connection cable No. 2 | 90980-07426 |
| 82046A | Body No. 1 ground wire sub-assembly | 82046-60150 |
| 82111 | Engine room main wiring harness | 82111-06G90 · 82111-06J00 · 82111-06J10 · 82111-06J20 · 82111-06J21 · 82111-06J30 · 82111-06J31 · 82111-06J40 · 82111-06J41 · 82111-06J50 · 82111-06J51 · 82111-06J60 · 82111-06J61 · 82111-06J70 · 82111-06J71 · 82111-06J80 · 82111-06J81 · 82111-06J90 · 82111-06J91 · 82111-06K00 · 82111-06K01 · 82111-06K10 · 82111-06K11 · 82111-06K20 · 82111-06K21 · 82111-06K30 · 82111-06K31 · 82111-06K40 · 82111-06K41 · 82111-06K50 · 82111-06K51 · 82111-06K60 · 82111-06K61 · 82111-06K70 · 82111-06K71 · 82111-06K80 · 82111-06K81 · 82111-06K90 · 82111-06K91 · 82111-06L00 · 82111-06L01 · 82111-06L10 · 82111-06L11 · 82111-06N90 · 82111-06N91 · 82111-06P00 · 82111-06P01 · 82111-06P10 · 82111-06P11 · 82111-06P20 · 82111-06P21 · 82111-06P30 · 82111-06P31 · 82111-06Q50 · 82111-06Q51 · 82111-06Q60 · 82111-06Q61 · 82111-06Q62 · 82111-06Q70 · 82111-06Q71 · 82111-06Q72 · 82111-06Q80 · 82111-06R00 · 82111-06R01 · 82111-06R02 · 82111-06R10 · 82111-06R11 · 82111-06R12 · 82111-06R20 · 82111-06R21 · 82111-06R30 · 82111-06R31 · 82111-06R40 · 82111-06R41 · 82111-06R50 · 82111-06R60 · 82111-06R70 · 82111-06R71 · 82111-06R90 · 82111-06S00 · 82111-06S10 · 82111-06S11 · 82111-06S20 · 82111-06S30 · 82111-06S40 · 82111-06S50 · 82111-06S51 · 82111-06S60 · 82111-06S70 · 82111-06S80 · 82111-06S81 · 82111-06V20 · 82111-06V21 |
| 82112 | Engine room wiring harness No. 2 | 82112-06090 |
| 82121 | Engine wiring harness | 82121-06790 · 82121-06830 · 82121-06A10 · 82121-06A11 · 82121-06A12 · 82121-06A20 · 82121-06A21 · 82121-06A30 · 82121-06A31 · 82121-06A41 · 82121-06A42 · 82121-06A43 · 82121-06A51 · 82121-06A61 · 82121-06A71 · 82121-06A72 · 82121-06A73 · 82121-06B01 · 82121-06B02 · 82121-06B03 · 82121-06B11 · 82121-06C10 · 82121-06C11 |
| 82122 | Engine No. 2 wiring harness | 82122-06090 · 82122-06100 · 82122-06110 |
| 82124 | Engine No. 4 wiring harness | 82124-33040 |
| 82141 | Dashboard wiring harness | 82141-06M00 · 82141-06M10 · 82141-06M20 · 82141-06M30 · 82141-06M40 · 82141-06M41 · 82141-06M42 · 82141-06M43 · 82141-06M45 · 82141-06M50 · 82141-06M51 · 82141-06M60 · 82141-06M61 · 82141-06M70 · 82141-06M71 · 82141-06M80 · 82141-06M81 · 82141-06M90 · 82141-06M91 · 82141-06N00 · 82141-06N01 · 82141-06N10 · 82141-06N11 · 82141-06N20 · 82141-06N21 · 82141-06N30 · 82141-06N31 · 82141-06N40 · 82141-06N41 · 82141-06N50 · 82141-06N51 · 82141-06N60 · 82141-06N61 · 82141-06N70 · 82141-06N71 · 82141-06N80 · 82141-06N81 · 82141-06N90 · 82141-06N91 · 82141-06P00 · 82141-06P01 · 82141-06P10 · 82141-06P11 · 82141-06P30 · 82141-06P31 · 82141-06S70 · 82141-06S71 · 82141-06S80 · 82141-06S81 · 82141-06S90 · 82141-06S91 · 82141-06T00 · 82141-06T01 · 82141-06T10 · 82141-06T11 · 82141-06T30 · 82141-06T31 · 82141-06T40 · 82141-06T41 · 82141-06T42 · 82141-06V10 · 82141-06V11 · 82141-06V12 · 82141-06V20 · 82141-06V21 · 82141-06V23 · 82141-06V30 · 82141-06V31 · 82141-06V32 · 82141-06V40 · 82141-06V41 · 82141-06V50 · 82141-06V51 · 82141-06V53 · 82141-06V60 · 82141-06V61 · 82141-06V70 · 82141-06V71 · 82141-06V72 · 82141-06V73 · 82141-06V80 · 82141-06V81 · 82141-06V90 · 82141-06V91 · 82141-06V92 · 82141-06W00 · 82141-06W01 · 82141-06W03 · 82141-06W04 · 82141-06W10 · 82141-06W11 · 82141-06W12 · 82141-06W13 · 82141-06W21 · 82141-06W22 · 82141-06W23 · 82141-06W24 · 82141-06W25 · 82141-06W60 · 82141-06W61 · 82141-0X190 · 82141-0X191 · 82141-0X200 · 82141-0X201 · 82141-0X203 · 82141-0X210 · 82141-0X220 · 82141-0X221 · 82141-0X230 · 82141-0X231 · 82141-0X240 · 82141-0X241 · 82141-0X242 · 82141-0X250 · 82141-0X251 · 82141-0X270 · 82141-0X271 · 82141-0X272 · 82141-0X274 · 82141-0X320 · 82141-0XL60 · 82141-0XL70 · 82141-0XL72 · 82141-0XL80 · 82141-0XL81 · 82141-0XL90 · 82141-0XL91 · 82141-0XL92 · 82141-0XM00 · 82141-0XM01 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06250 · 82142-06251 · 82142-06260 · 82142-06270 · 82142-06280 · 82142-06290 · 82142-06291 · 82142-06300 · 82142-06301 · 82142-06310 · 82142-06320 · 82142-06321 · 82142-06330 · 82142-06350 · 82142-06351 · 82142-06360 · 82142-06361 · 82142-06430 · 82142-06431 · 82142-06500 · 82142-06501 · 82142-06510 · 82142-06511 · 82142-06520 · 82142-06521 · 82142-06530 · 82142-06531 · 82142-06560 · 82142-06570 · 82142-06571 · 82142-06580 · 82142-06581 · 82142-06590 · 82142-06790 · 82142-06800 · 82142-06810 · 82142-06820 · 82142-06830 · 82142-06C70 · 82142-06D70 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-06150 · 82143-06190 · 82143-06200 |
| 82151 | Right front door wiring harness | 82151-06710 · 82151-06720 · 82151-06730 · 82151-06740 · 82151-06750 · 82151-06760 · 82151-06770 · 82151-06780 · 82151-06790 · 82151-06800 · 82151-06810 · 82151-06820 · 82151-06830 · 82151-06840 · 82151-06880 · 82151-06B10 · 82151-06B30 |
| 82151A | Right front door wiring harness No. 2 | 82155-06010 · 82155-06020 |
| 82152 | Left front door wiring harness | 82152-06820 · 82152-06830 · 82152-06840 · 82152-06841 · 82152-06850 · 82152-06851 · 82152-06860 · 82152-06870 · 82152-06880 · 82152-06890 · 82152-06891 · 82152-06A00 · 82152-06A10 · 82152-06A20 · 82152-06A40 · 82152-06A41 · 82152-06A50 · 82152-06A90 · 82152-06A91 · 82152-06B70 · 82152-06B71 · 82152-06B80 · 82152-06B81 · 82152-06C60 |
| 82152A | Left front door wiring harness No. 2 | 82156-06030 · 82156-06040 · 82156-06060 · 82156-06100 |
| 82153 | Rear door wiring harness No. 1 | 82153-06190 · 82153-06200 · 82153-06210 · 82153-06220 · 82153-06240 · 82153-06250 · 82153-06260 · 82153-06270 · 82153-06280 |
| 82154 | Rear door wiring harness No. 2 | 82154-06170 · 82154-06180 · 82154-06190 · 82154-06200 · 82154-06240 · 82154-06250 · 82154-06260 · 82154-06270 · 82154-06280 |
| 82161 | floor wiring harness | 82161-06D80 · 82161-06D90 · 82161-06E00 · 82161-06E01 · 82161-06E10 · 82161-06E11 · 82161-06E20 · 82161-06E21 · 82161-06E30 · 82161-06E31 · 82161-06E40 · 82161-06E41 · 82161-06E50 · 82161-06E51 · 82161-06E60 · 82161-06E61 · 82161-06E70 · 82161-06E71 · 82161-06E80 · 82161-06E81 · 82161-06E90 · 82161-06E91 · 82161-06F00 · 82161-06F01 · 82161-06F10 · 82161-06F11 · 82161-06F20 · 82161-06F21 · 82161-06F30 · 82161-06F31 · 82161-06F40 · 82161-06F41 · 82161-06F50 · 82161-06F51 · 82161-06F60 · 82161-06F61 · 82161-06F70 · 82161-06F71 · 82161-06F80 · 82161-06F81 · 82161-06F90 · 82161-06F91 · 82161-06G00 · 82161-06G01 · 82161-06J00 · 82161-06J01 · 82161-06J60 · 82161-06K40 · 82161-06K41 · 82161-06K50 · 82161-06K51 · 82161-06K60 · 82161-06K61 · 82161-06M30 · 82161-06M40 · 82161-06M50 · 82161-06M60 · 82161-06M70 · 82161-06M80 · 82161-06M90 · 82161-06N40 · 82161-06N60 · 82161-06N70 · 82161-06N80 · 82161-06N90 · 82161-06S10 · 82161-06S20 · 82161-06S30 · 82161-06S40 · 82161-06S50 · 82161-06S60 · 82161-06S70 · 82161-06S80 · 82161-06T00 · 82161-06T10 · 82161-06T30 · 82161-0X160 |
| 82162 | Floor wiring harness No. 2 | 82162-06600 · 82162-06610 · 82162-06611 · 82162-06620 · 82162-06630 · 82162-06640 · 82162-06650 · 82162-06651 · 82162-06660 · 82162-06661 · 82162-06662 · 82162-06670 · 82162-06671 · 82162-06680 · 82162-06690 · 82162-06691 · 82162-06692 · 82162-06700 · 82162-06701 · 82162-06710 · 82162-06711 · 82162-06720 · 82162-06721 · 82162-06730 · 82162-06731 · 82162-06732 · 82162-06740 · 82162-06750 · 82162-06760 · 82162-06770 · 82162-06771 · 82162-06780 · 82162-06781 · 82162-06782 · 82162-06790 · 82162-06791 · 82162-06792 · 82162-06810 · 82162-06811 · 82162-06880 · 82162-06881 · 82162-06B40 · 82162-06B41 · 82162-06B42 · 82162-06B50 · 82162-06B60 · 82162-06F30 · 82162-06F31 · 82162-06F40 · 82162-06F41 · 82162-06F60 · 82162-06F61 · 82162-06F80 · 82162-06F90 · 82162-06F91 · 82162-06G00 · 82162-06G01 · 82162-06G10 · 82162-06G11 · 82162-06K40 · 82162-06K41 · 82162-06K50 · 82162-06K51 · 82162-06K60 · 82162-06K61 |
| 82163 | Floor wiring harness No. 3 | 82163-06110 · 82163-06120 · 82163-06130 |
| 82163B | No. 5 floor wiring harness | 82165-33080 |
| 82164 | Frame wiring harness set | 82164-33070 |
| 82167 | Seat No. 1 wiring harness | 8219A-06010 · 8219A-06020 · 8219A-06040 · 8219A-06050 · 8219A-06080 · 8219A-06090 |
| 82168 | Seat No. 2 wiring harness | 8219B-06010 · 8219B-06020 · 8219B-06030 · 8219B-06040 · 8219B-06050 · 8219B-06080 |
| 82171 | Roof No. 1 wiring harness | 82171-06600 · 82171-06760 · 82171-06770 · 82171-06780 · 82171-06790 · 82171-06800 · 82171-06810 · 82171-06820 · 82171-06830 · 82171-06840 · 82171-06841 · 82171-06850 · 82171-06870 · 82171-06B40 · 82171-06B60 · 82171-06B61 · 82171-06B70 · 82171-06B80 · 82171-06K50 · 82171-06K60 · 82171-06K70 |
| 82181 | Luggage No. 1 wiring harness | 82181-06200 · 82181-06210 · 82181-06220 · 82181-06230 · 82181-06290 · 82181-06300 · 82181-06310 · 82181-06320 · 82181-06330 · 82181-06480 · 82181-06490 · 82181-06600 · 82181-06610 · 82181-06620 · 82181-06630 · 82181-06640 · 82181-06650 · 82181-06660 · 82181-06D90 |
| 82182 | Luggage No. 2 wiring harness | 82182-06070 · 82182-06080 · 82182-06090 · 82182-06110 · 82182-06120 · 82182-06130 · 82182-06140 |
| 82191 | Front right seat wiring harness | 82191-06160 · 82191-06170 · 82191-06180 · 82191-06190 · 82191-06200 · 82191-06230 · 82191-06240 · 82191-06270 |
| 82192 | Front left seat wiring harness | 82192-06150 · 82192-06160 · 82192-06170 · 82192-06180 · 82192-06210 · 82192-06220 · 82192-06230 |
| 82194 | Rear left seat wiring harness | 82194-06010 · 82194-06020 · 82194-06030 |
| 82219A | sensor harness | 82219-41010 |
| 82345A | diode | 82345-32010 |
| 82345B | diode | 82345-32010 |
| 82621 | Fuse cover | 82621-33010 |
| 82661D | No. 1 relay box side cover | 82661-33010 |
| 82666A | Connector holder No. 2 | 82666-33300 · 82666-33330 |
| 82666B | No. 3 connector holder | 82666-33310 · 82666-33340 |
| 82666C | No. 4 connector holder | 82666-33320 · 82666-33350 |
| 82666D | No. 5 connector holder | 82666-33380 |
| 82666E | No. 6 connector holder | 82666-33360 |
| 82666F | No. 7 connector holder | 82666-60220 |
| 82666G | No. 8 connector holder | 82666-33370 |
| 82666L | No. 9 connector holder | 82666-58050 |
| 82670 | No. 1 junction box assembly | 82671-33070 |
| 82671 | junction box | 82671-33080 |
| 82671L | No. 4 junction box | 82671-30340 |
| 82673 | Junction box bracket | 82673-33040 |
| 82821A | Connector cover | 82821-33250 |
| 82821E | Connector cover | 82821-33270 |
| 82823S | starter terminal cover | 82823-12090 |
| 82824 | Harness connector | 82824-48020 · 82824-52280 |
| 82824D | Harness connector | 82824-30170 |
| 82824E | Harness connector | 82824-48020 |
| 82824F | Harness connector | 82824-48070 |
| 82824G | Harness connector | 82824-52080 · 82824-52280 |
| 82824H | Harness connector | 82824-20110 |
| 82824J | Harness connector | 82824-52080 |
| 82824K | Harness connector | 82824-48070 |
| 82824M | Harness connector | 82824-12210 |
| 82824N | Harness connector | 82824-48080 |
| 82824P | Harness connector | 82824-33250 |
| 82824S | Harness connector | 82824-50110 |
| 82824T | Harness connector | 82824-42180 · 82824-42190 |
| 82824W | Harness connector | 82824-30170 |
| 82824X | Harness connector | 82824-22080 · 82824-30220 |
| 82825C | Harness connector | 82824-48110 |
| 82825D | Harness connector | 82824-30220 |
| 82825M | Harness connector | 82824-33240 |
