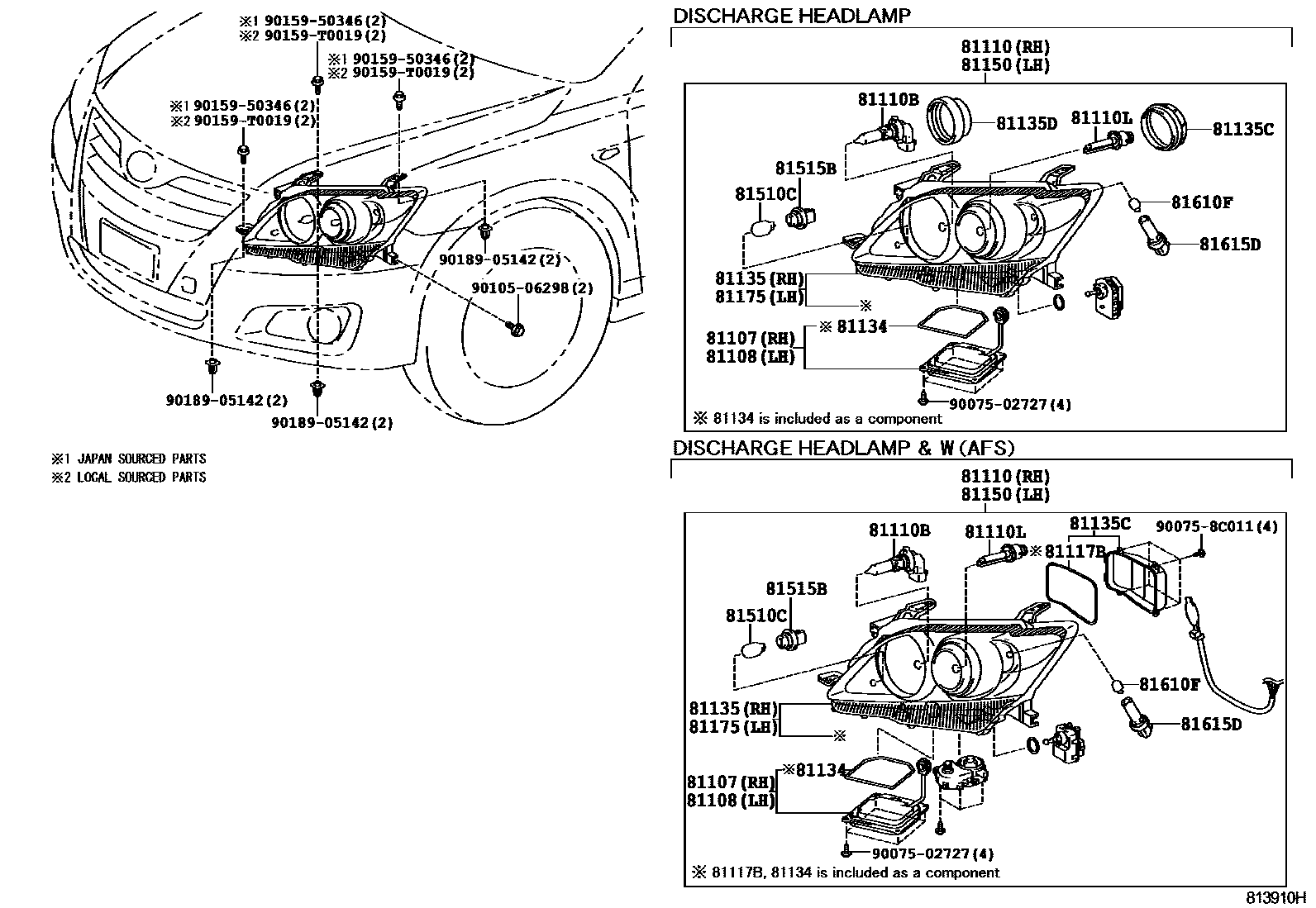

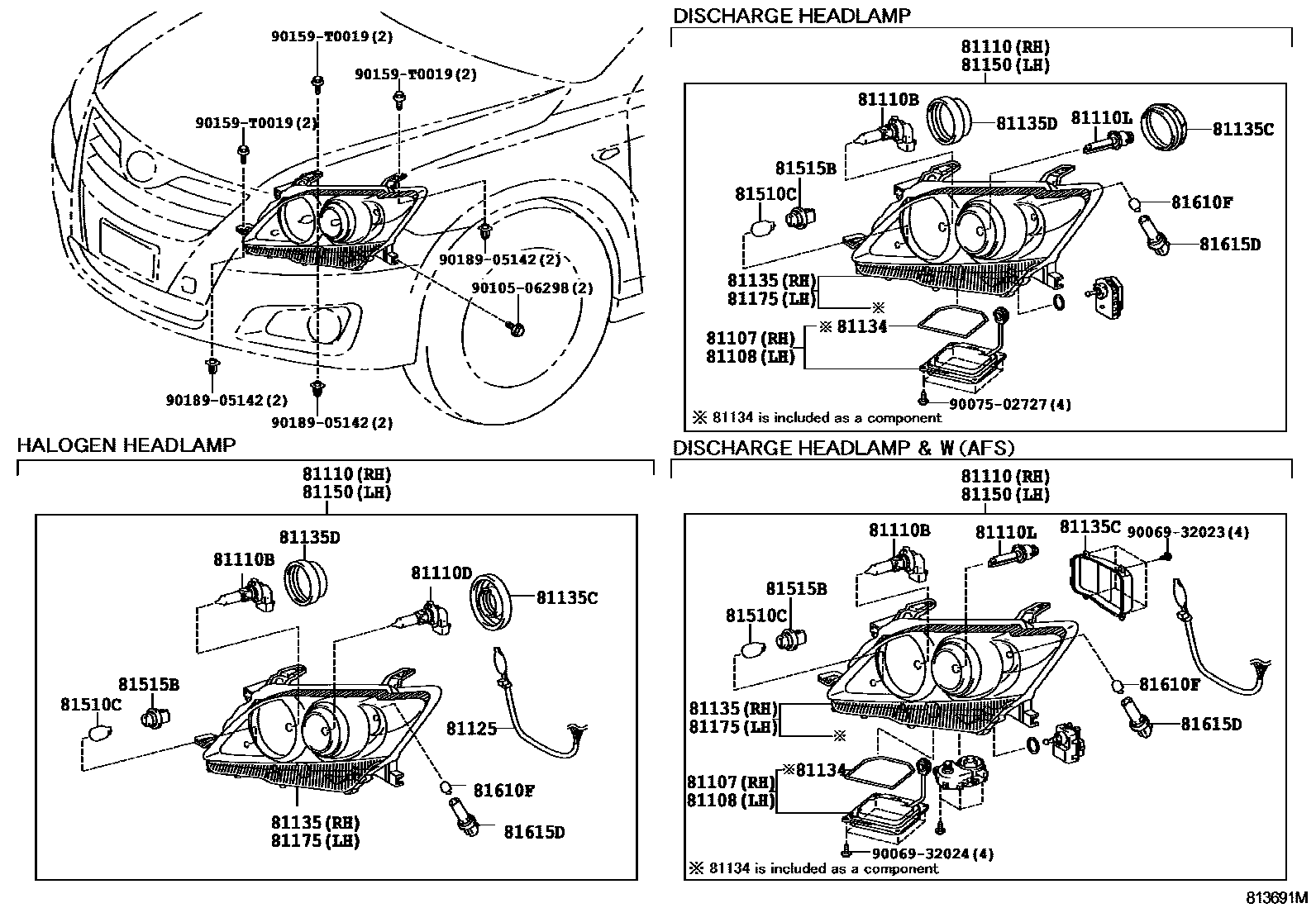

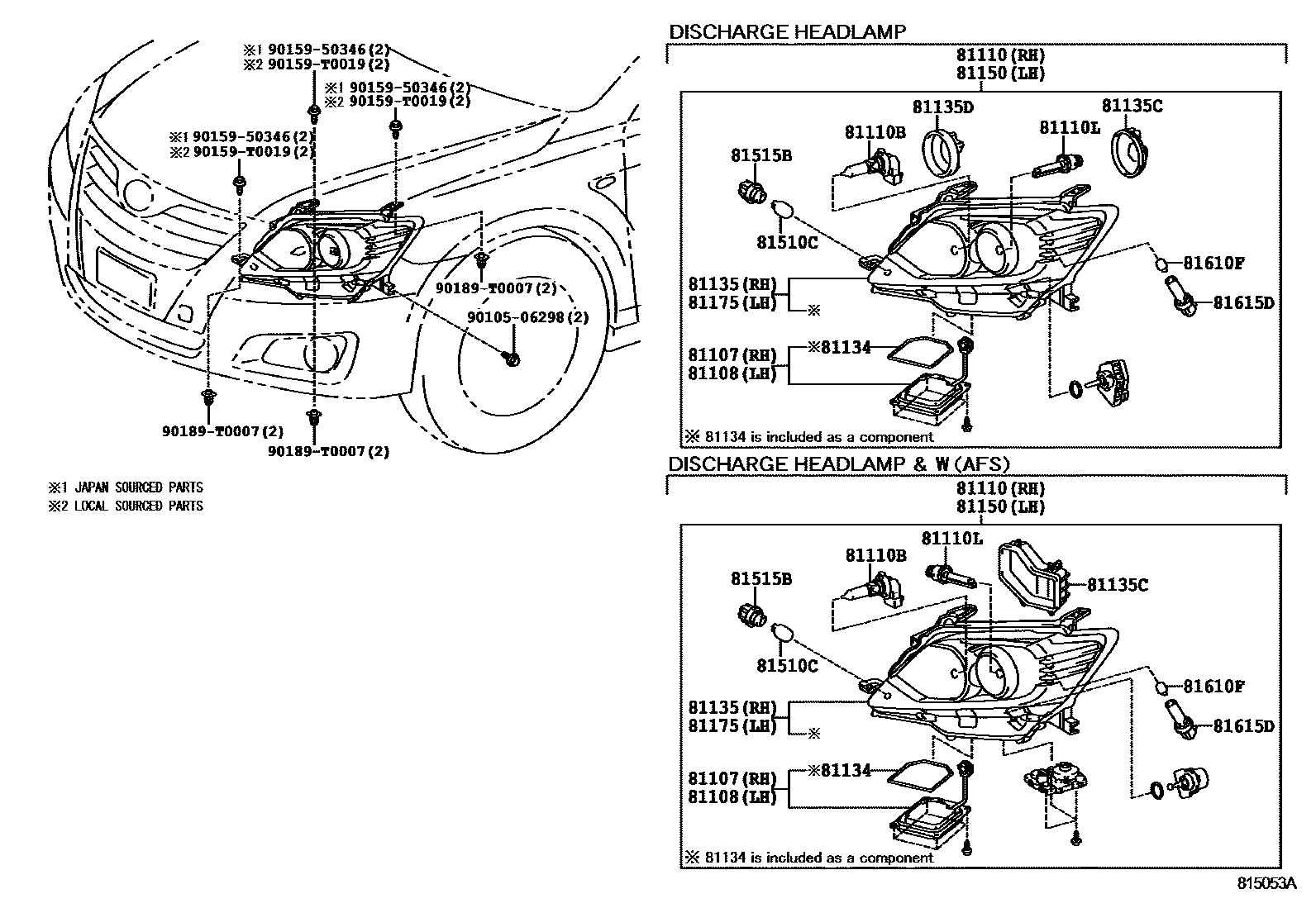

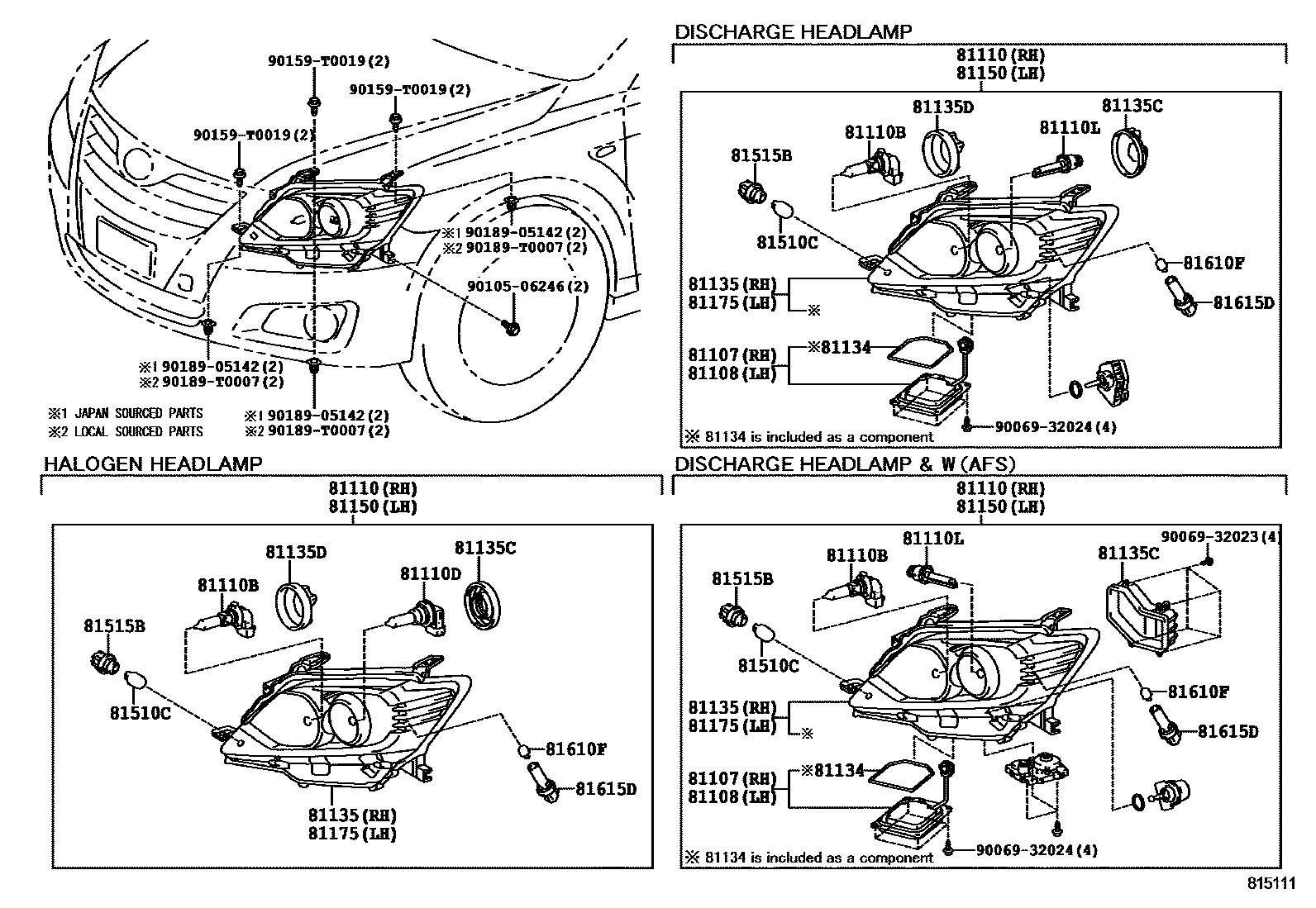

Toyota CAMRY Headlamp — Figure 8101
Toyota CAMRY EPC diagram 8101, Headlamp, with 4 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81107 | Right headlight control ECU sub-assembly | 81107-06231 · 81107-06232 · 81107-06560 · 81107-06760 · 81107-06761 · 81107-0D410 · 81107-8C004 · 81107-8C005 |
| 81108 | Left headlight control ECU sub-assembly | 81107-06231 · 81107-06232 · 81107-06560 · 81107-06760 · 81107-06761 · 81107-0D410 · 81107-8C004 · 81107-8C005 |
| 81110 | Right headlight assembly | 81110-06120 · 81110-06220 · 81110-06221 · 81110-06230 · 81110-06240 · 81110-06241 · 81110-06250 · 81110-06251 · 81110-06270 · 81110-06271 · 81110-06280 · 81110-06490 · 81110-06530 · 81110-06540 · 81110-06541 · 81110-06550 · 81110-06560 · 81110-06561 · 81110-06570 · 81110-06571 · 81110-06580 · 81110-06581 · 81110-06590 · 81110-06600 · 81110-06601 · 81110-06690 · 81110-06691 · 81110-06760 |
| 81110B | Bulb (for headlight No. 1) | 90080-81041 · 90981-13046 |
| 81110D | Bulb (for headlight No. 2) | 90981-13075 |
| 81110L | Discharge headlight bulb | 90981-20013 · 90981-20021 · 90981-20024 |
| 81117B | padding | 81117-8C002 · 81117-8C003 |
| 81125 | headlight wire | 81125-06241 |
| 81134 | headlight gasket | 81117-8C001 · 81134-06231 · 90075-68007 |
| 81135 | Right headlight assembly assembly | 81130-06241 · 81130-06271 · 81130-06530 · 81130-06590 · 81145-06120 · 81145-06221 · 81145-06231 · 81145-06251 · 81145-06281 · 81145-06491 · 81145-06540 · 81145-06541 · 81145-06550 · 81145-06560 · 81145-06570 · 81145-06580 · 81145-06600 · 81145-06601 · 81145-06690 · 81145-06691 · 81145-06760 · 81145-8C005 · 81145-8C006 |
| 81135C | No. 1 headlight rear cover | 81135-06231 · 81135-06560 · 81135-06570 · 81135-06690 · 81135-8C005 · 81139-06241 · 81139-06760 · 81139-8C003 · 81139-8C004 · 81175-06231 · 81175-06460 · 81175-06570 |
| 81135D | No. 2 headlight rear cover | 81135-06760 · 81135-13270 · 81135-8C006 · 81175-06560 |
| 81150 | Left headlight assembly | 81150-06120 · 81150-06220 · 81150-06221 · 81150-06230 · 81150-06240 · 81150-06241 · 81150-06250 · 81150-06251 · 81150-06270 · 81150-06271 · 81150-06280 · 81150-06490 · 81150-06530 · 81150-06540 · 81150-06541 · 81150-06550 · 81150-06560 · 81150-06561 · 81150-06570 · 81150-06571 · 81150-06580 · 81150-06581 · 81150-06590 · 81150-06600 · 81150-06601 · 81150-06690 · 81150-06691 · 81150-06760 |
| 81175 | Left headlight assembly assembly | 81170-06241 · 81170-06271 · 81170-06530 · 81170-06590 · 81185-06120 · 81185-06221 · 81185-06231 · 81185-06251 · 81185-06281 · 81185-06491 · 81185-06540 · 81185-06541 · 81185-06550 · 81185-06560 · 81185-06570 · 81185-06580 · 81185-06600 · 81185-06601 · 81185-06690 · 81185-06691 · 81185-06760 · 81185-8C005 · 81185-8C006 |
| 81510C | Bulb (for front turn signal lamp) | 90981-15021 |
| 81515B | Front turn signal lamp holder | 90069-81073 · 90075-60028 |
| 81610F | Light bulb (for width indicator light) | 99132-12050 |
| 81615D | Width light lamp holder | 90069-81072 · 90075-60077 · 90075-8C006 |
