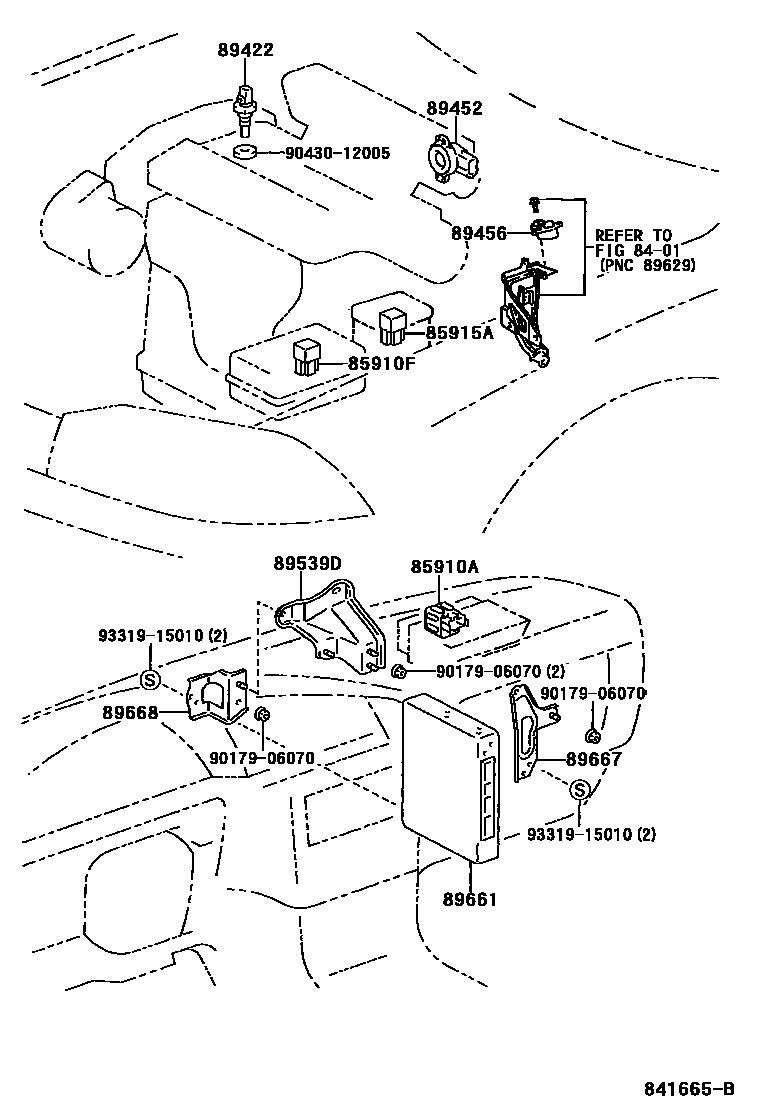

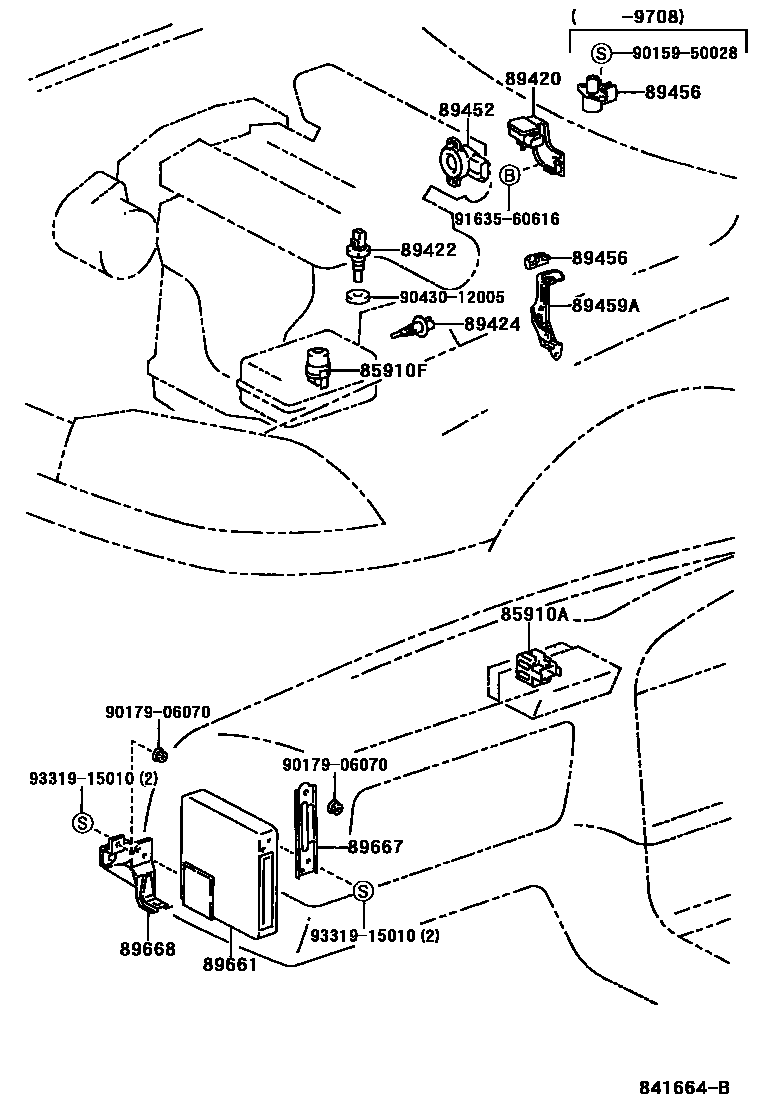

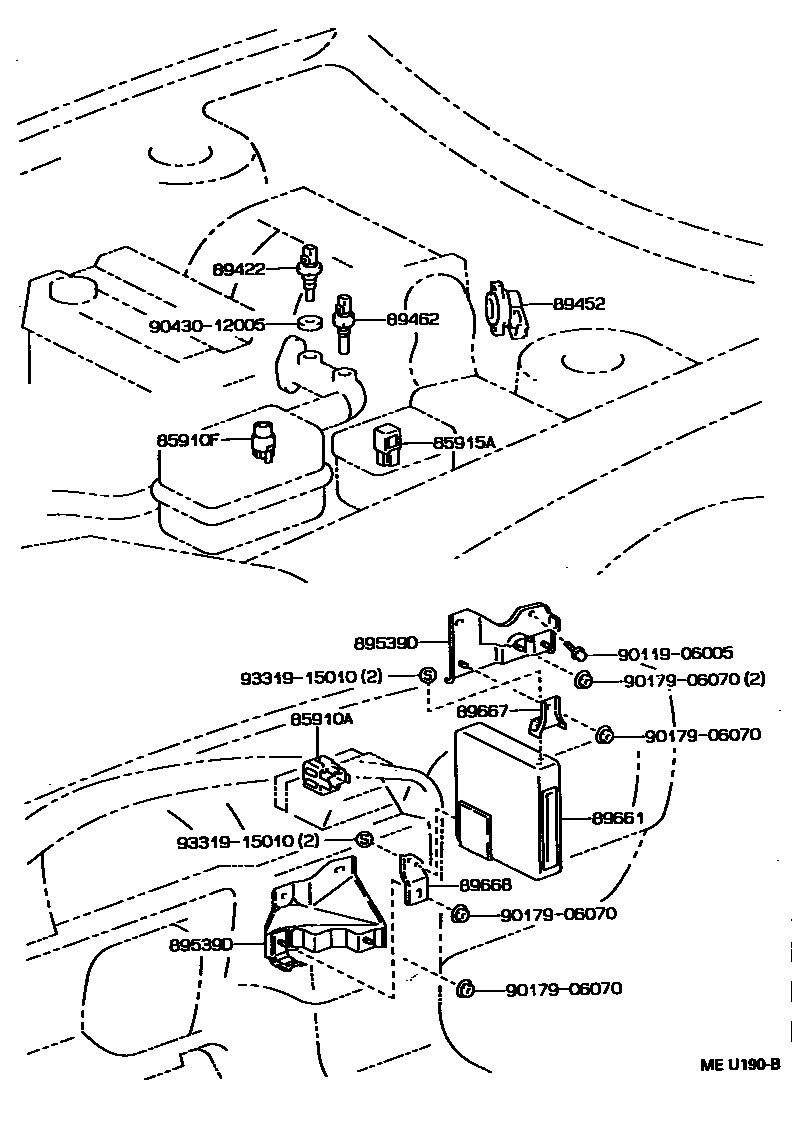

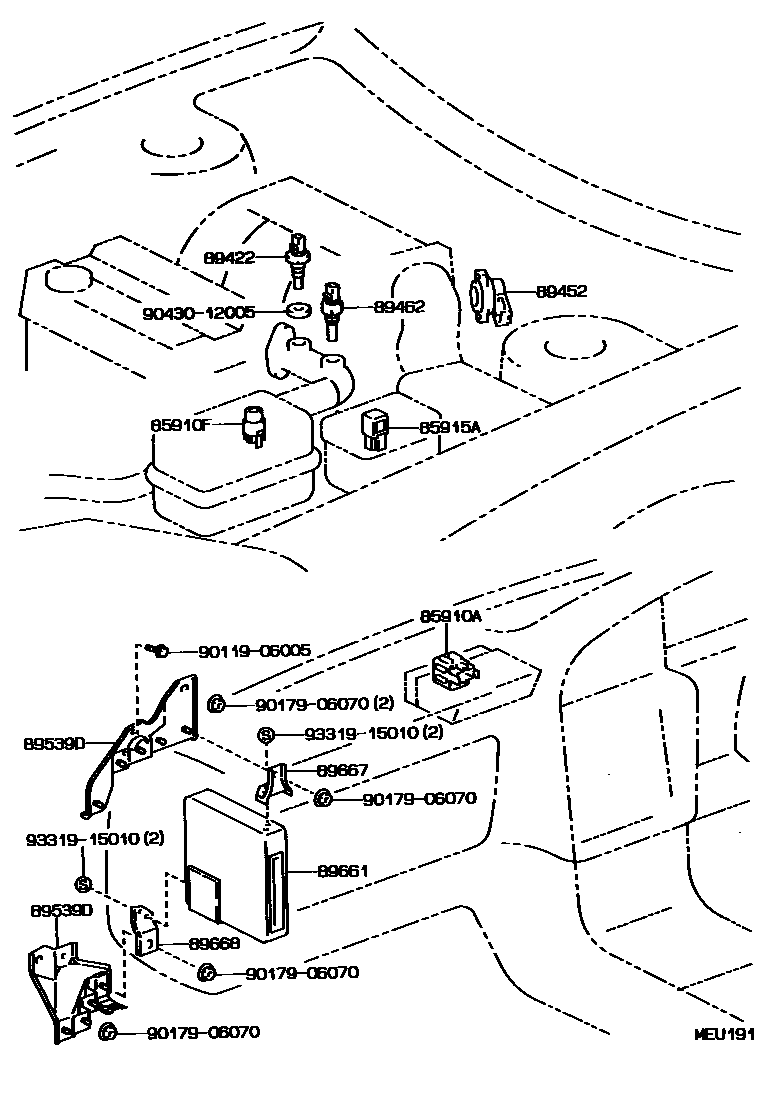

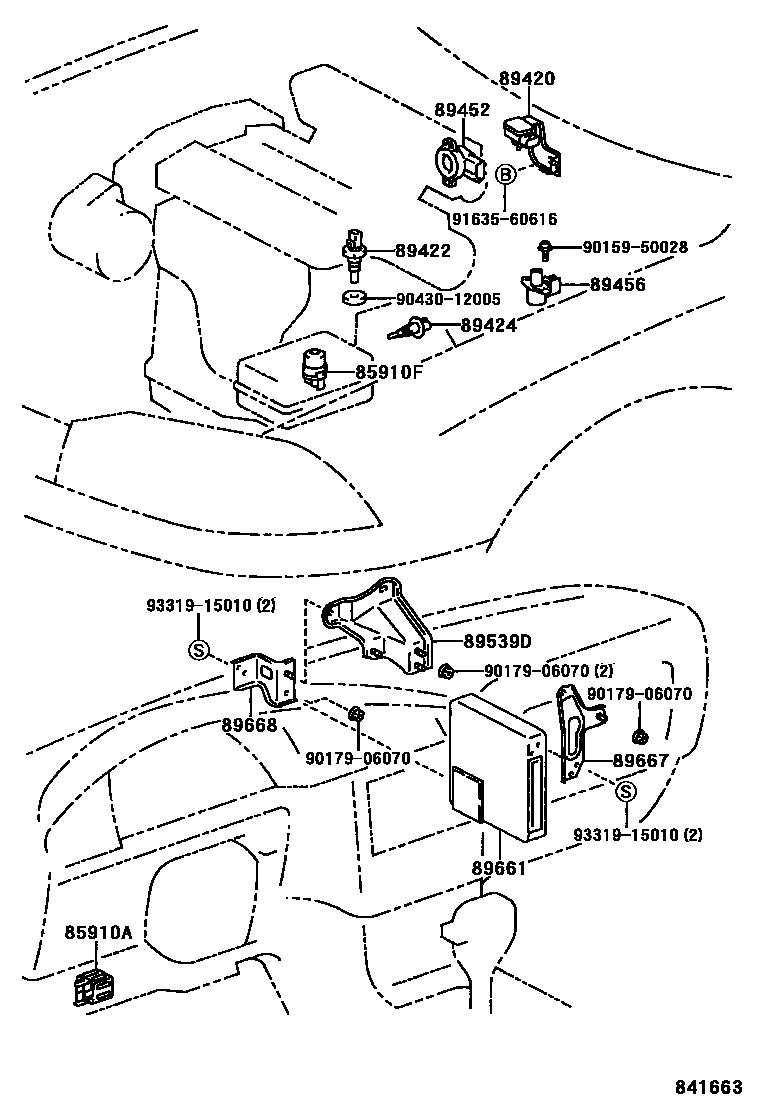

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 5 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 85910-22040 · 85910-33010 |
| 85910F | ECU relay (for EFI) | 90987-02004 · 90987-02009 · 90987-02012 |
| 85915A | main relay | 90987-04003 |
| 89420 | Vacuum sensor assembly | 89420-06010 · 89420-33010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-20010 · 89422-35010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-12010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-06020 · 89452-22090 · 89452-32060 · 89452-33010 · 89452-33030 · 89452-33040 |
| 89456 | variable resistor | 89456-30010 · 89456-50010 |
| 89459A | Variable resistor bracket | 89459-33010 |
| 89462 | Start injector timing switch | 89462-20020 |
| 89539D | ECU bracket | 89539-33010 · 89539-33020 · 89539-33030 · 89539-33040 · 89539-33050 |
| 89661 | Engine control ECU | 89661-33210 · 89661-33220 · 89661-33230 · 89661-33240 · 89661-33250 · 89661-33260 · 89661-33310 · 89661-33510 · 89661-33530 · 89661-33540 · 89661-33550 · 89661-33560 · 89661-33620 · 89661-33630 · 89661-33640 · 89661-33800 · 89661-33880 · 89661-3T210 · 89661-3T220 · 89661-3T230 · 89661-3T240 |
| 89667 | Engine control ECU bracket | 89667-33010 · 89667-33020 · 89667-33030 · 89667-33040 · 89667-33050 · 89667-33090 |
| 89668 | No. 2 engine control ECU bracket | 89668-33010 · 89668-33020 · 89668-33030 · 89668-33040 · 89668-33100 |
