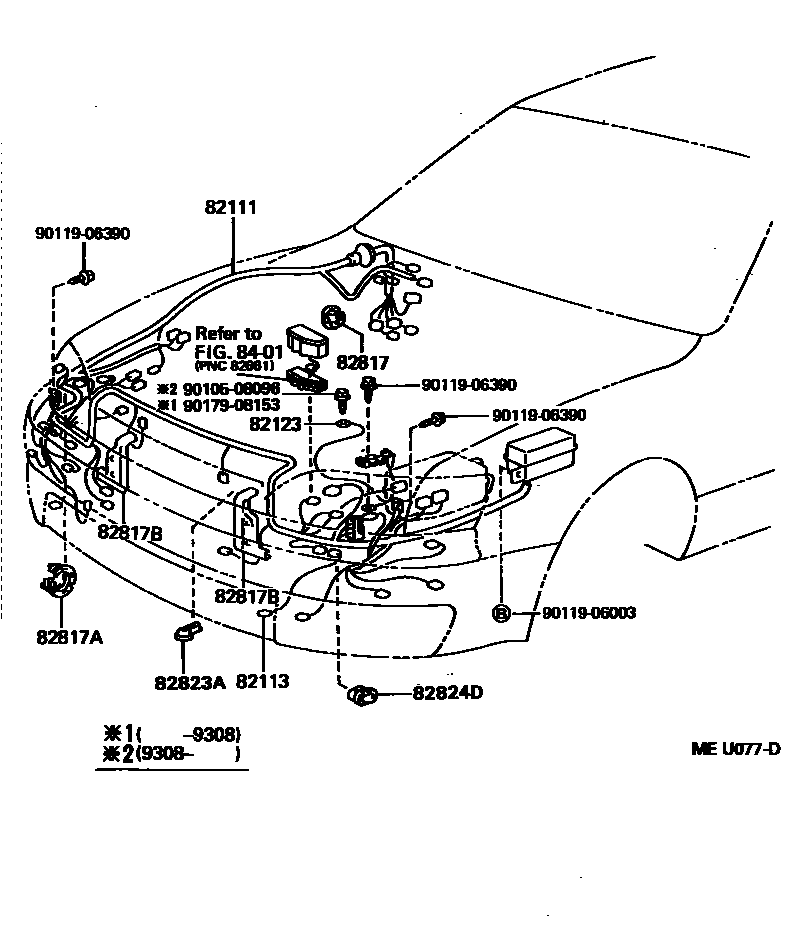

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 16 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

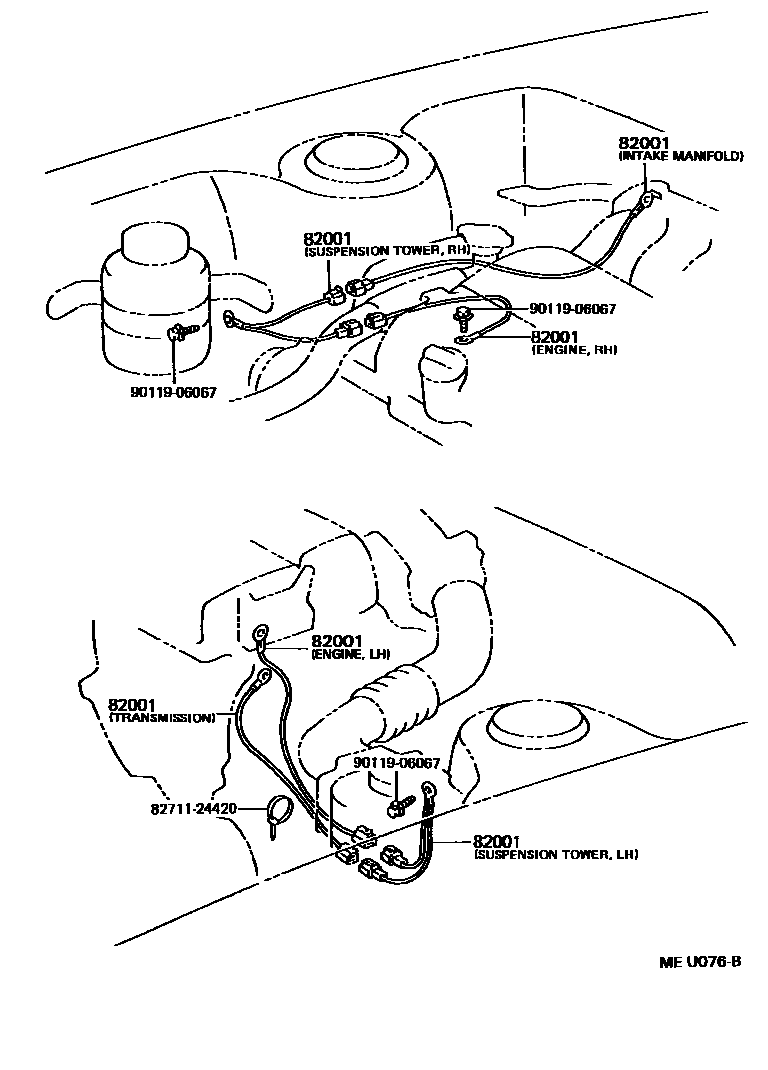

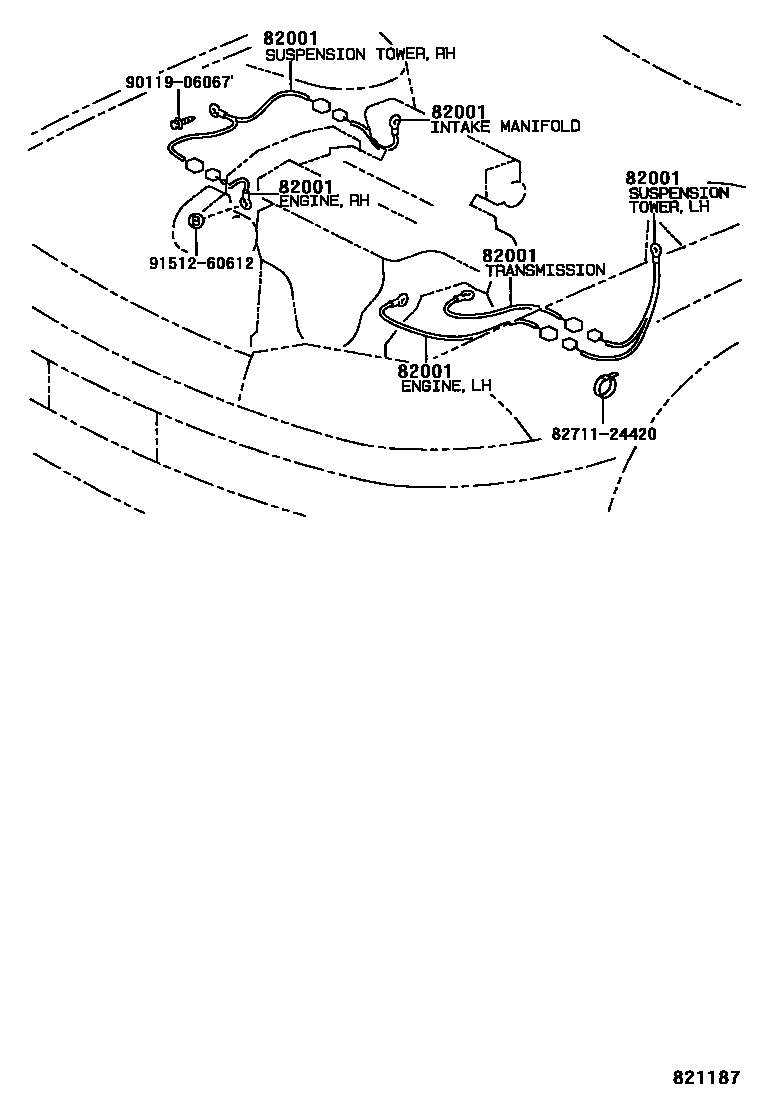

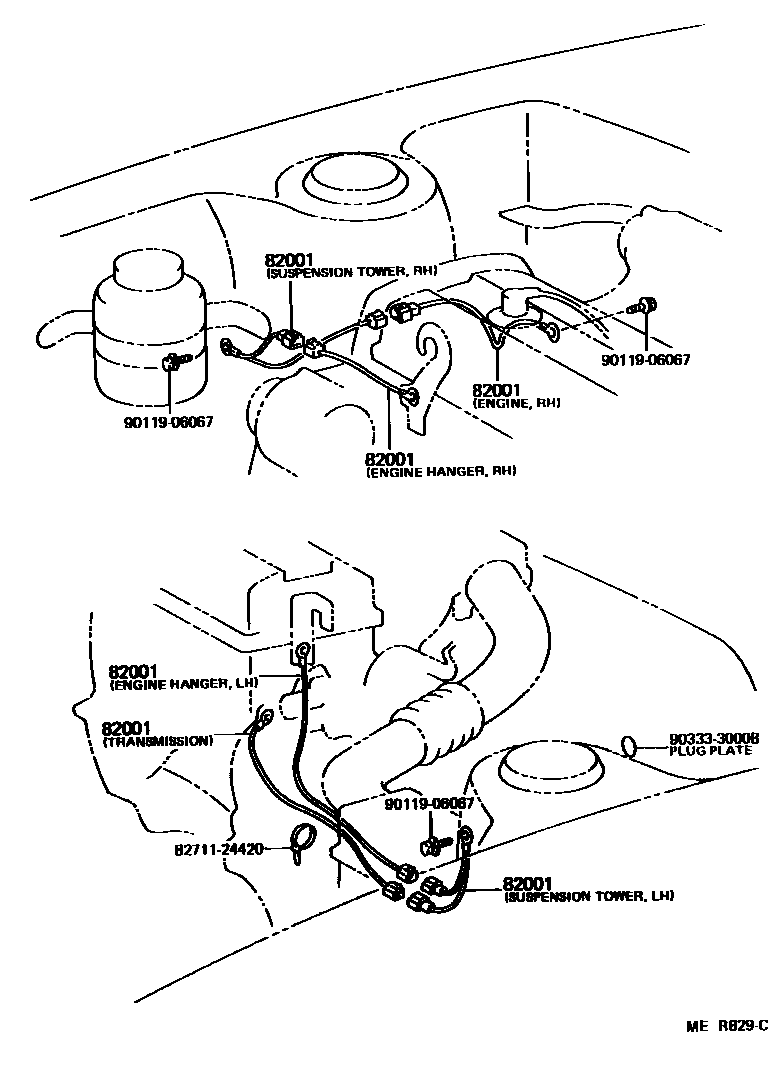

| 82001 | Connection cable No. 1 | 90980-07280 · 90980-07287 · 90980-07315 · 90980-07326 · 90980-07335 · 90980-07346 · 90980-07347 · 90980-07350 · 90980-07353 · 90980-07355 · 90980-07372 · 90980-07390 |
| 82111 | Engine room main wiring harness | 82111-33310 · 82111-33320 · 82111-33330 · 82111-33610 · 82111-33620 · 82111-33621 · 82111-33630 · 82111-33631 |
| 82113 | Engine room wiring harness No. 3 | 82113-33010 |

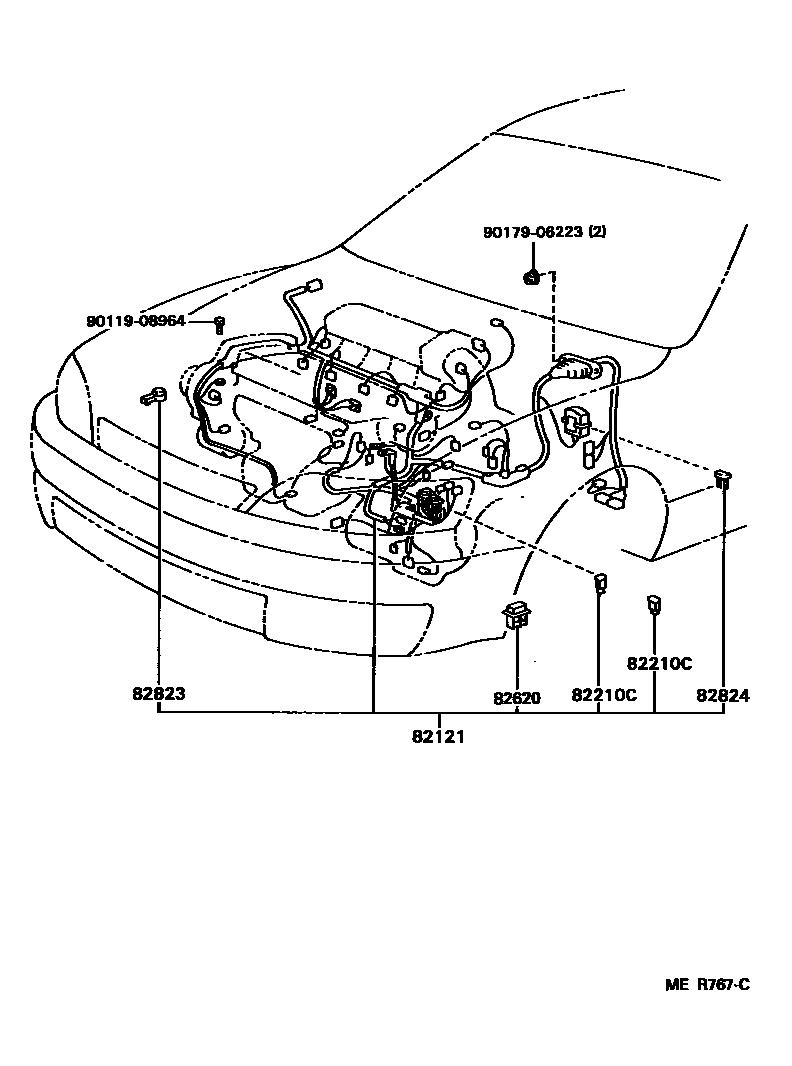

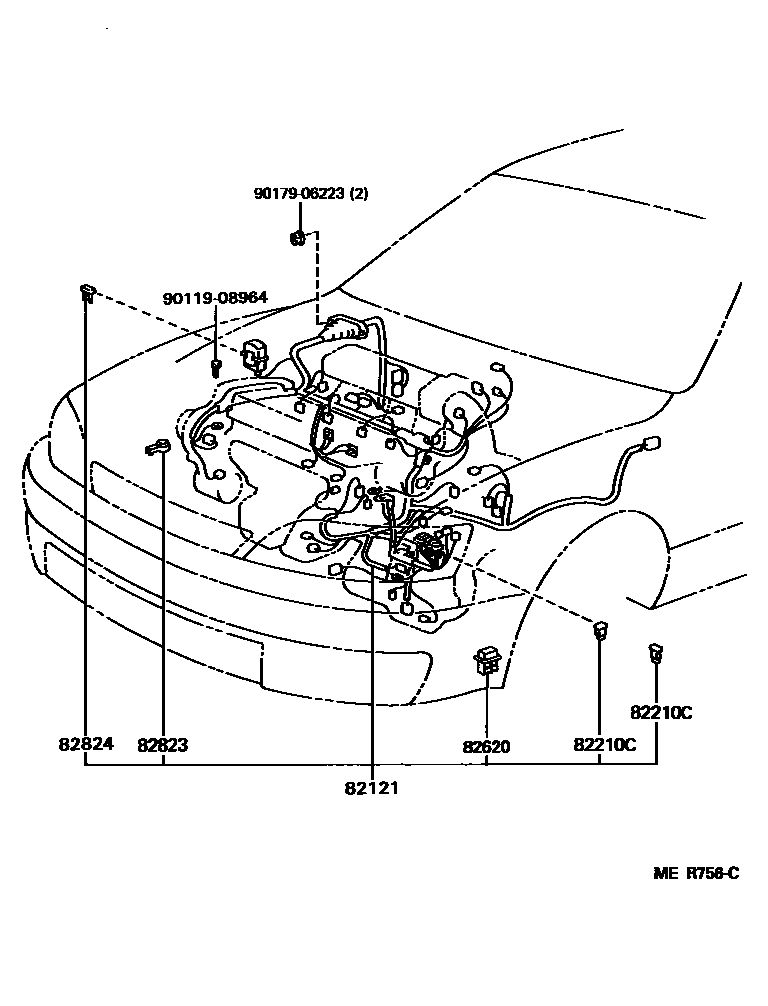

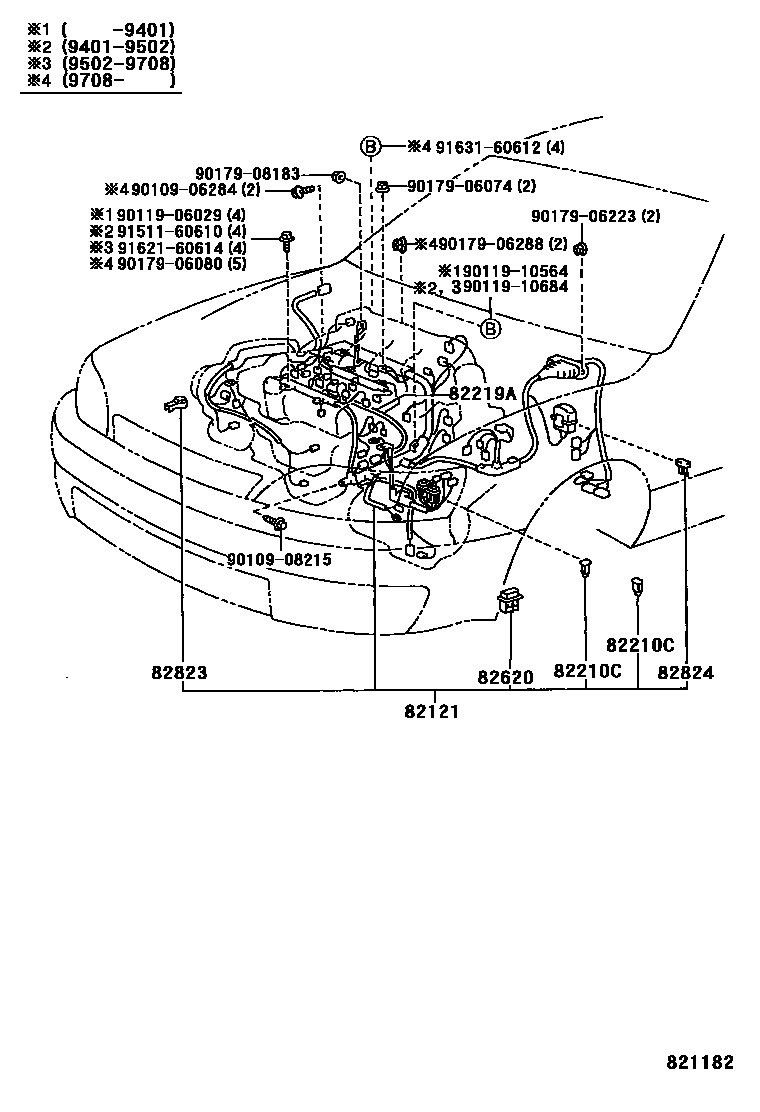

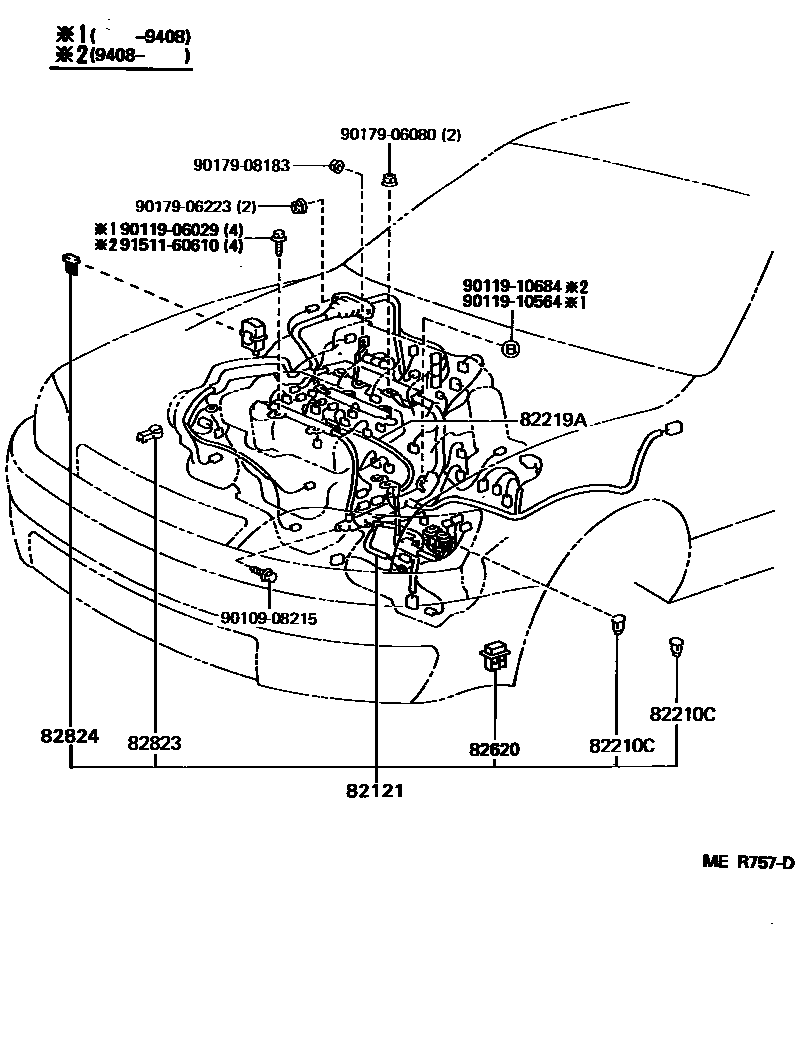

| 82121 | Engine wiring harness | 82121-33192 · 82121-33193 · 82121-33202 · 82121-33203 · 82121-33211 · 82121-33212 · 82121-33221 · 82121-33222 · 82121-33223 · 82121-33251 · 82121-33261 · 82121-33281 · 82121-33291 · 82121-33360 · 82121-33370 · 82121-33380 · 82121-33390 · 82121-33590 · 82121-33600 · 82121-33610 · 82121-33620 · 82121-3T250 · 82121-3T260 · 82121-3T280 |
| 82123 | Engine No. 3 wiring harness | 82123-33010 · 82123-33020 |

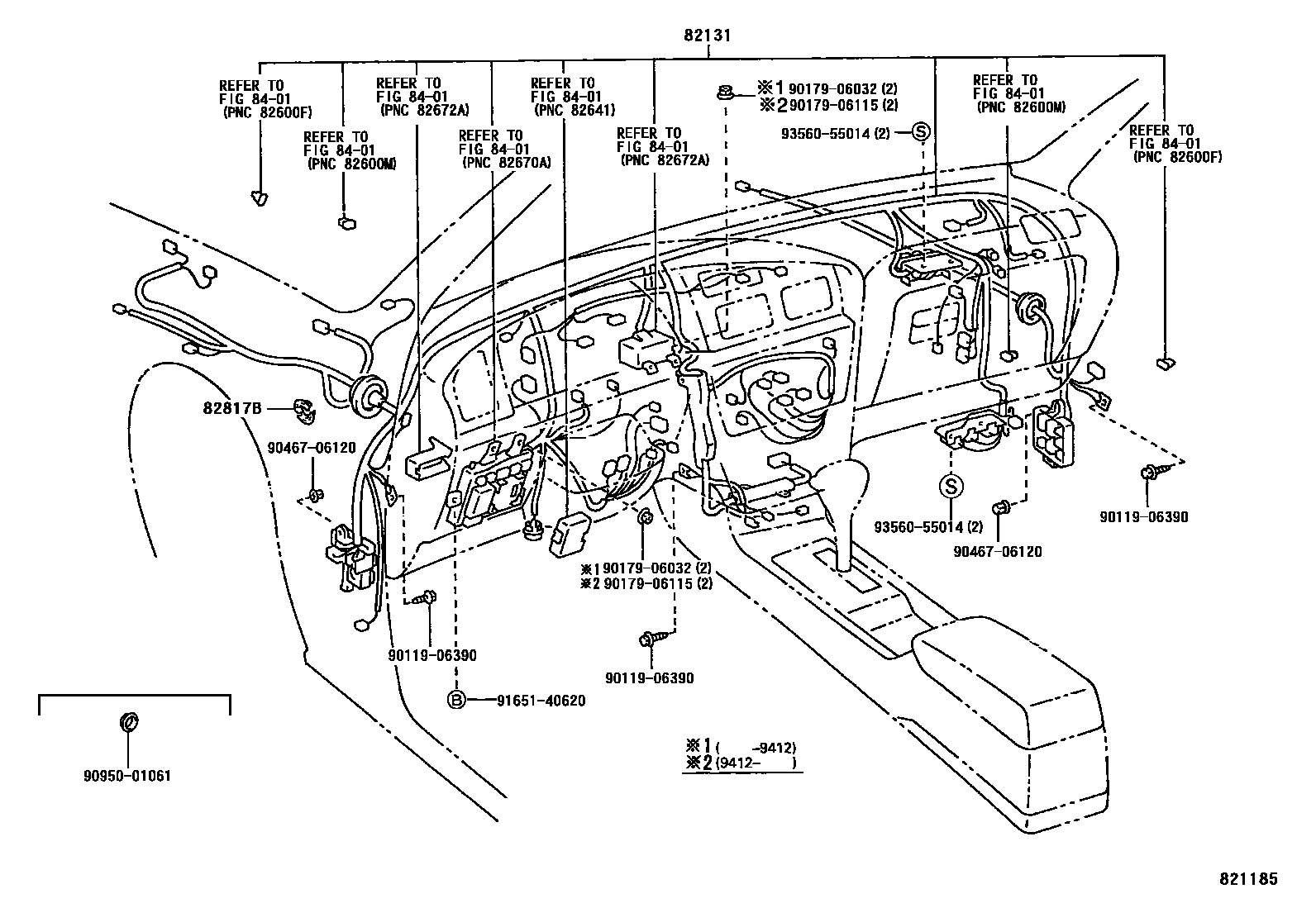

| 82131 | Front panel wiring harness | 82131-33510 · 82131-33520 · 82131-33530 · 82131-33540 · 82131-33550 · 82131-33560 · 82131-3T290 · 82131-3T300 · 82131-3T310 · 82131-3T330 · 82131-3T340 · 82135-33390 · 82135-33400 · 82135-33480 · 82135-33490 · 82135-33491 · 82135-33500 |

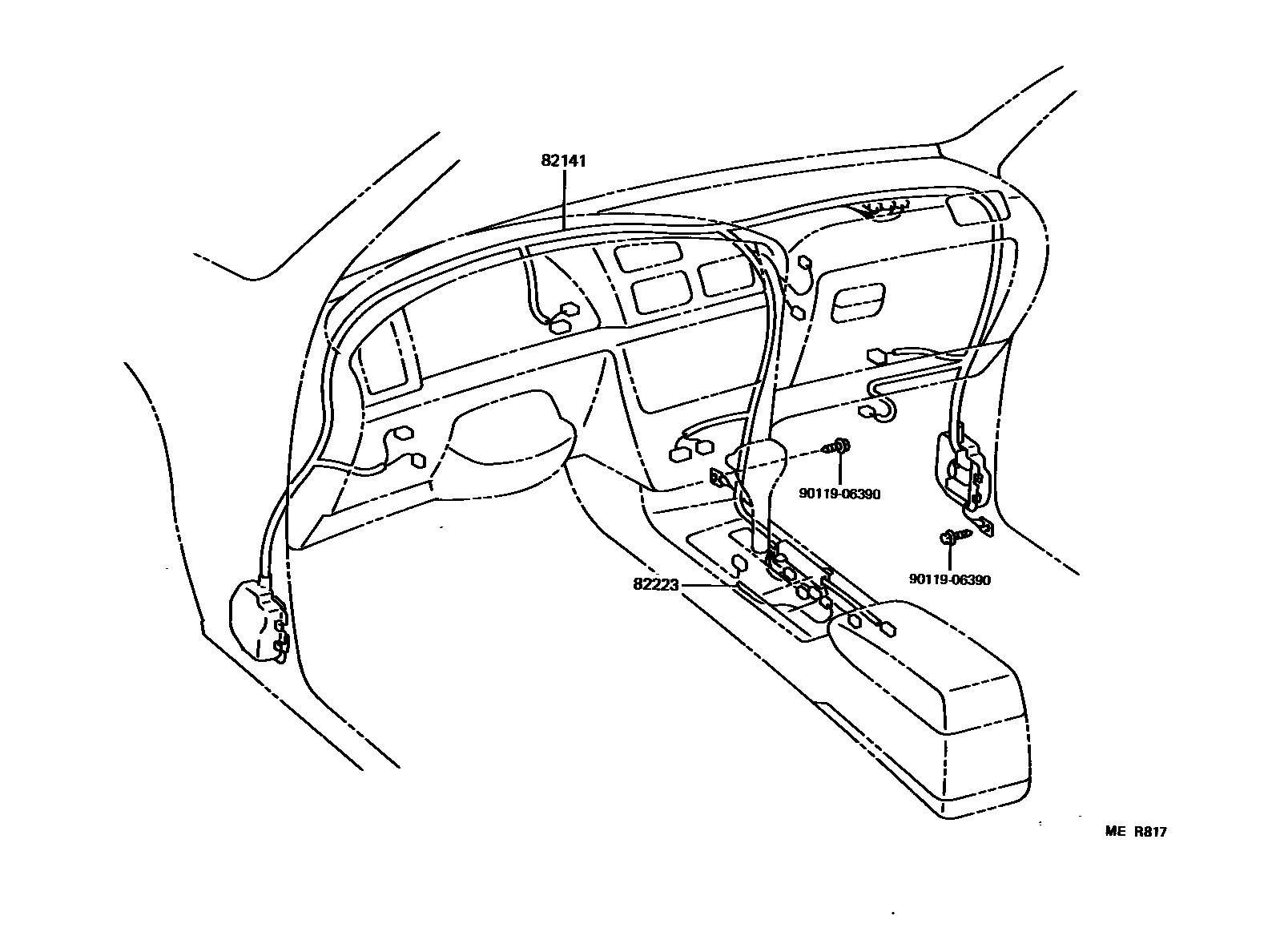

| 82141 | Dashboard wiring harness | 82141-33260 · 82141-33270 · 82141-33280 · 82141-33290 · 82141-33600 · 82141-33610 · 82141-33620 · 82141-33630 · 82141-33800 · 82141-33810 |

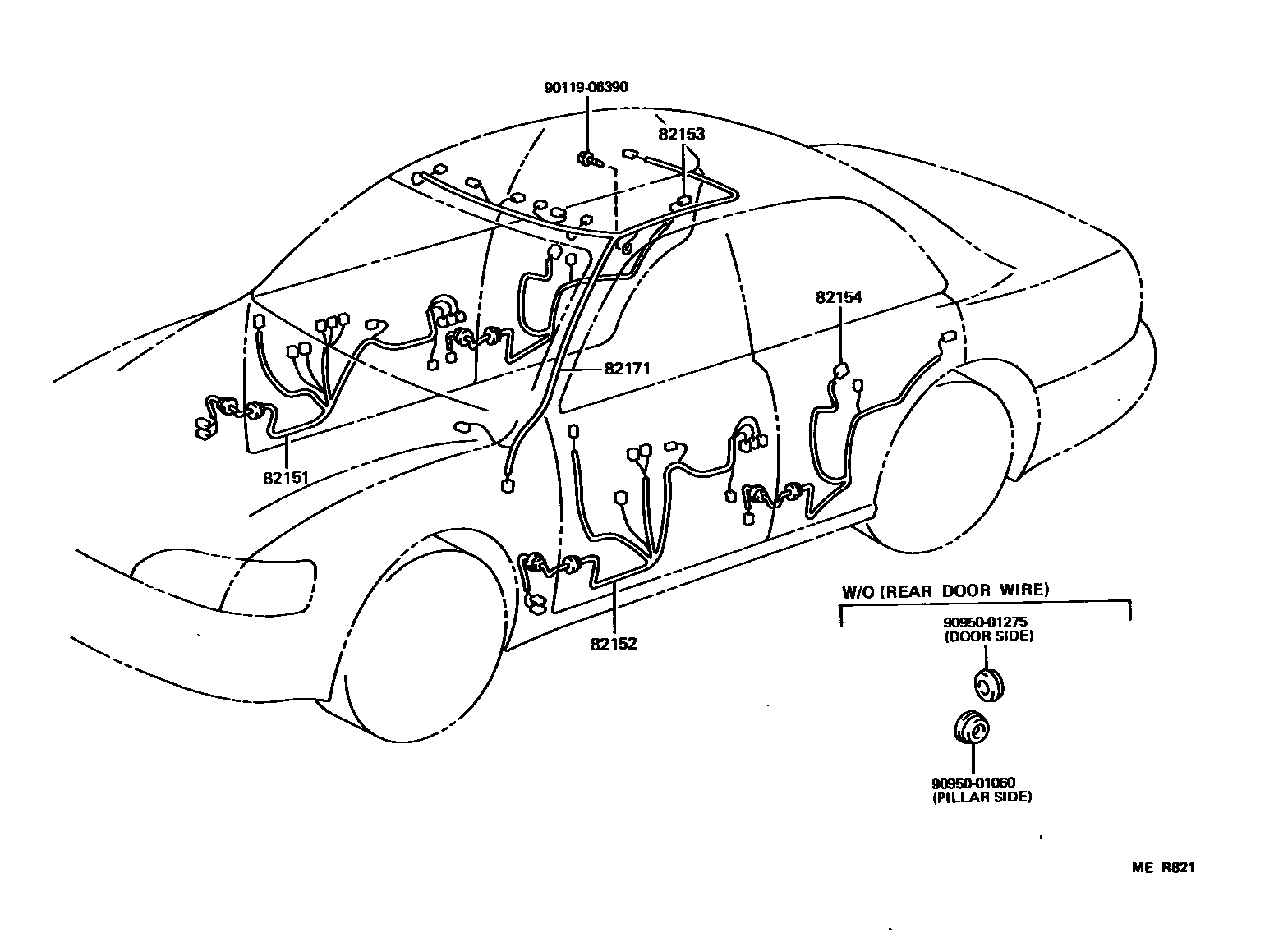

| 82151 | Right front door wiring harness | 82151-33030 · 82151-33200 · 82151-33210 · 82151-33380 · 82151-33490 |
| 82152 | Left front door wiring harness | 82152-33030 · 82152-33220 · 82152-33230 · 82152-33250 · 82152-33400 · 82152-33410 · 82152-33550 · 82152-33560 |
| 82153 | Rear door wiring harness No. 1 | 82153-33020 · 82153-33130 |
| 82154 | Rear door wiring harness No. 2 | 82154-33020 · 82154-33130 |

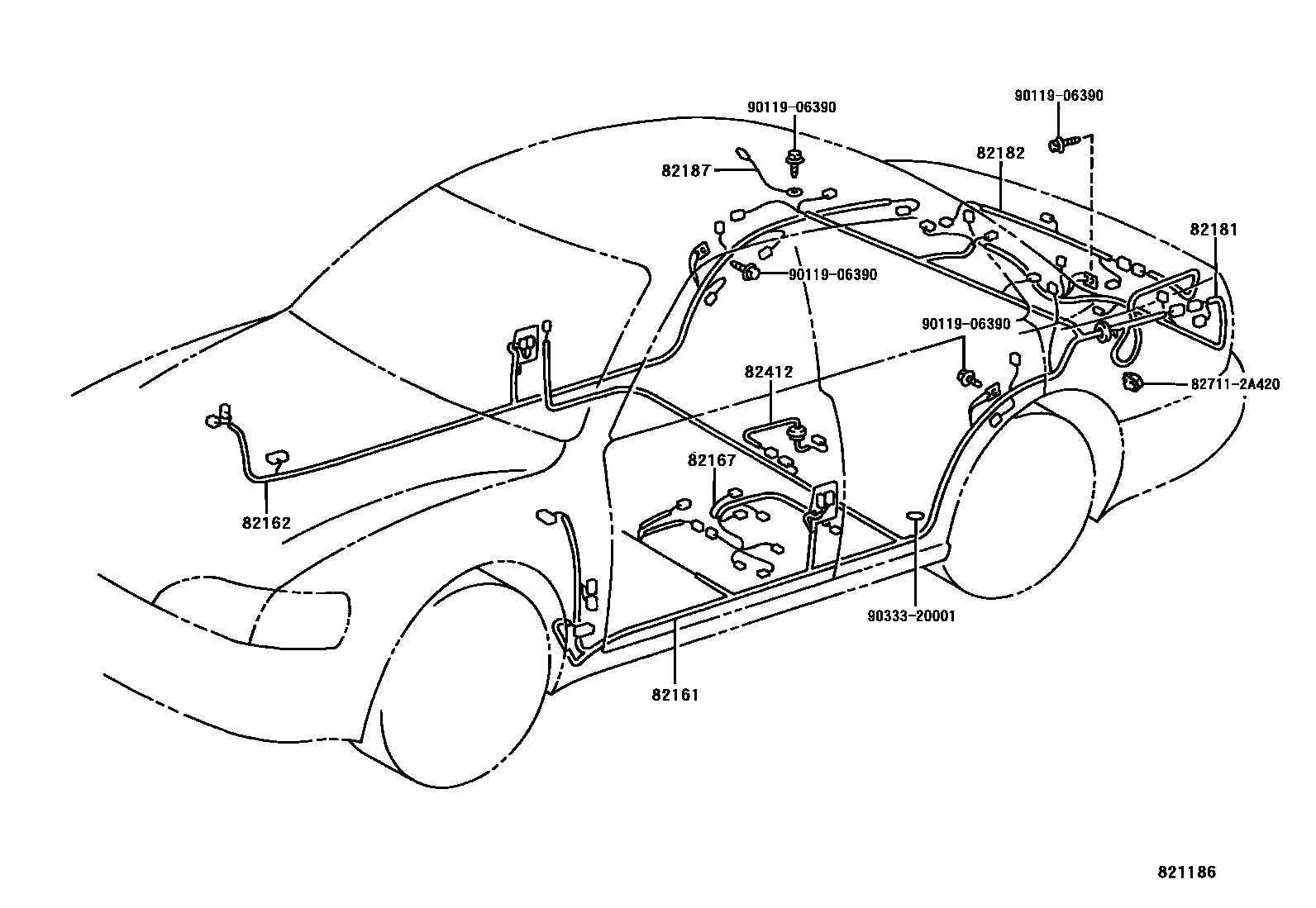

| 82161 | floor wiring harness | 82161-33040 · 82161-33050 · 82161-33140 · 82161-33310 · 82161-33311 · 82161-33320 · 82161-33321 · 82161-33330 · 82161-33331 · 82161-33420 · 82161-33430 · 82161-33440 |
| 82162 | Floor wiring harness No. 2 | 82162-33030 · 82162-33060 · 82162-33310 · 82162-33320 · 82162-33330 · 82162-33370 · 82162-33400 |
| 82167 | Seat No. 1 wiring harness | 82167-33020 |
| 82171 | Roof No. 1 wiring harness | 82171-33030 · 82171-33031 · 82171-33040 · 82171-33041 · 82171-33050 · 82171-33051 · 82171-33060 · 82171-33061 · 82171-33200 · 82171-33210 |
| 82181 | Luggage No. 1 wiring harness | 82181-06040 · 82181-33020 · 82181-33100 |
| 82182 | Luggage No. 2 wiring harness | 82182-33010 · 82182-33020 · 82182-33080 · 82182-33090 |
| 82187 | Rear window wiring harness No. 2 | 82187-33020 |
| 82210C | fuse | 90982-08202 · 90982-08246 · 90982-08254 |
| 82219A | sensor harness | 82219-07010 · 82219-33010 · 82219-33030 |

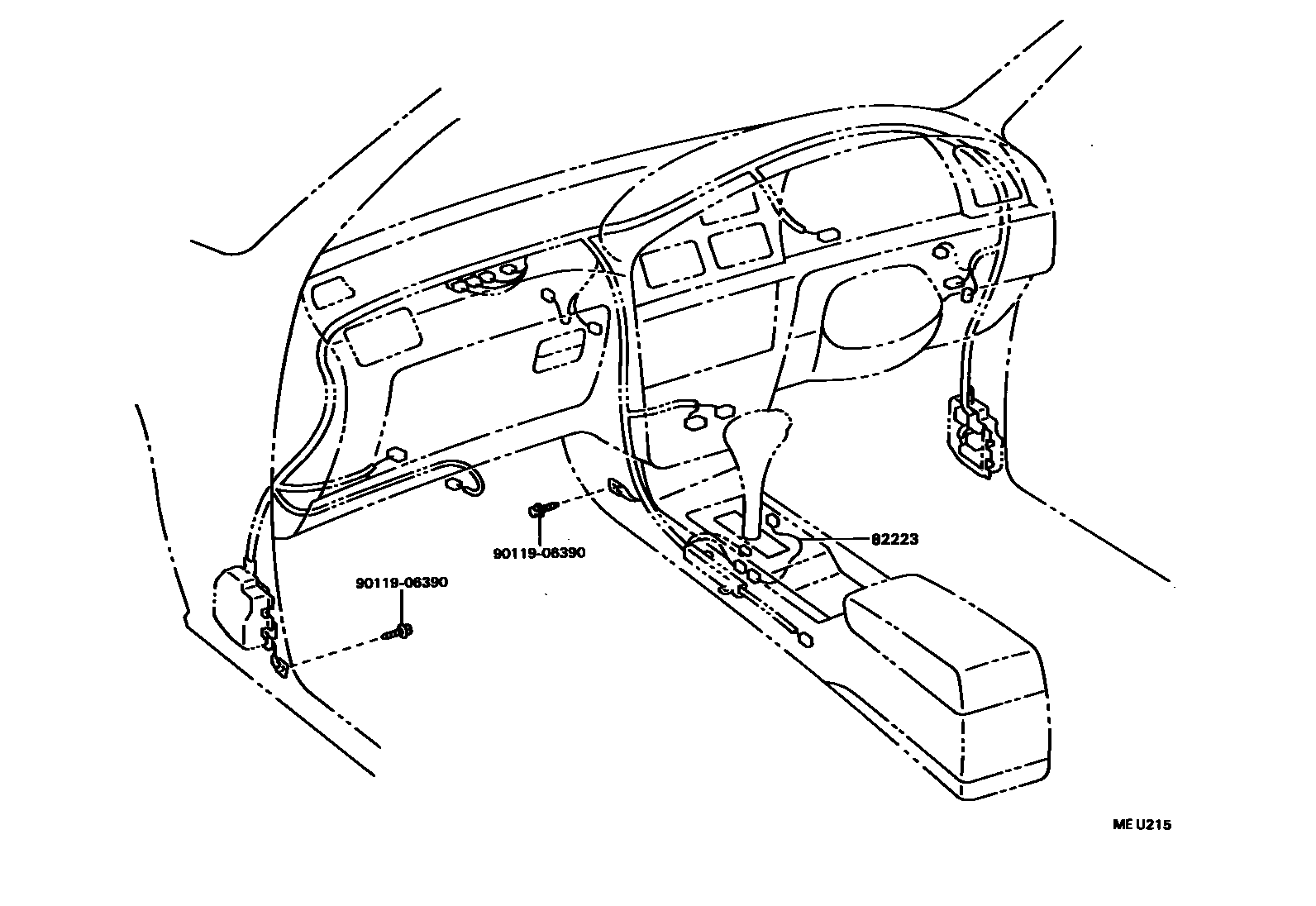

| 82223 | switch harness | 82223-33020 |
| 82412 | Fuel gauge wiring harness | 82412-33010 · 82412-33020 |
| 82620 | Fuse box assembly | 82620-30030 |
| 82817 | No. 1 wire harness protection device | 82817-2B200 · 82817-2B730 |
| 82817A | No. 2 wire harness protection device | 82817-06020 · 82817-2B200 · 82817-2B730 |

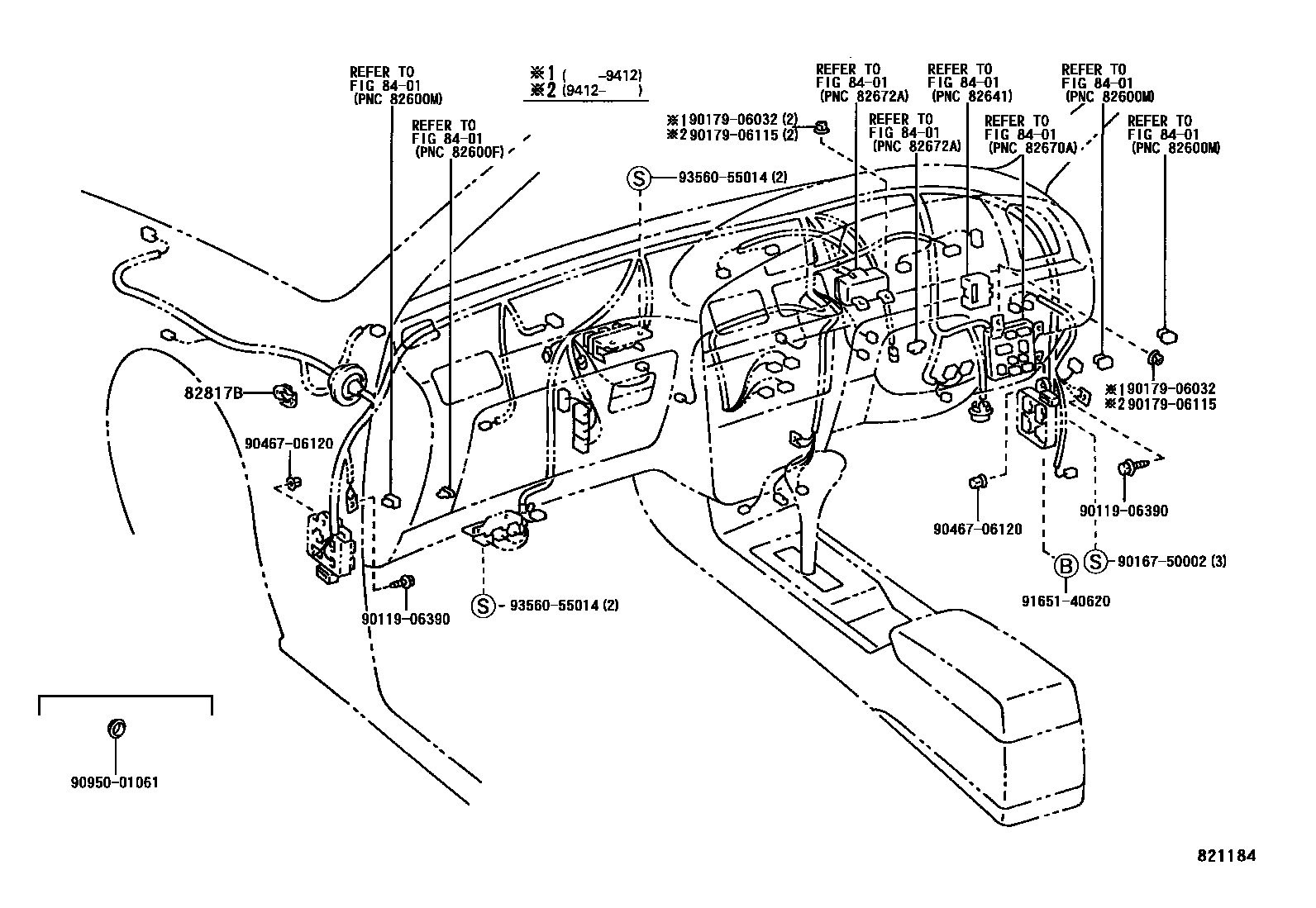

| 82817B | No. 3 wire harness protection device | 82817-2B730 · 82817-33400 |
| 82823 | No. 1 terminal cover | 82823-22050 · 82823-22060 |
| 82823A | Terminal cover No. 2 | 82823-20050 |
| 82824 | Harness connector | 82824-24010 |
| 82824D | Harness connector | 82824-20050 |

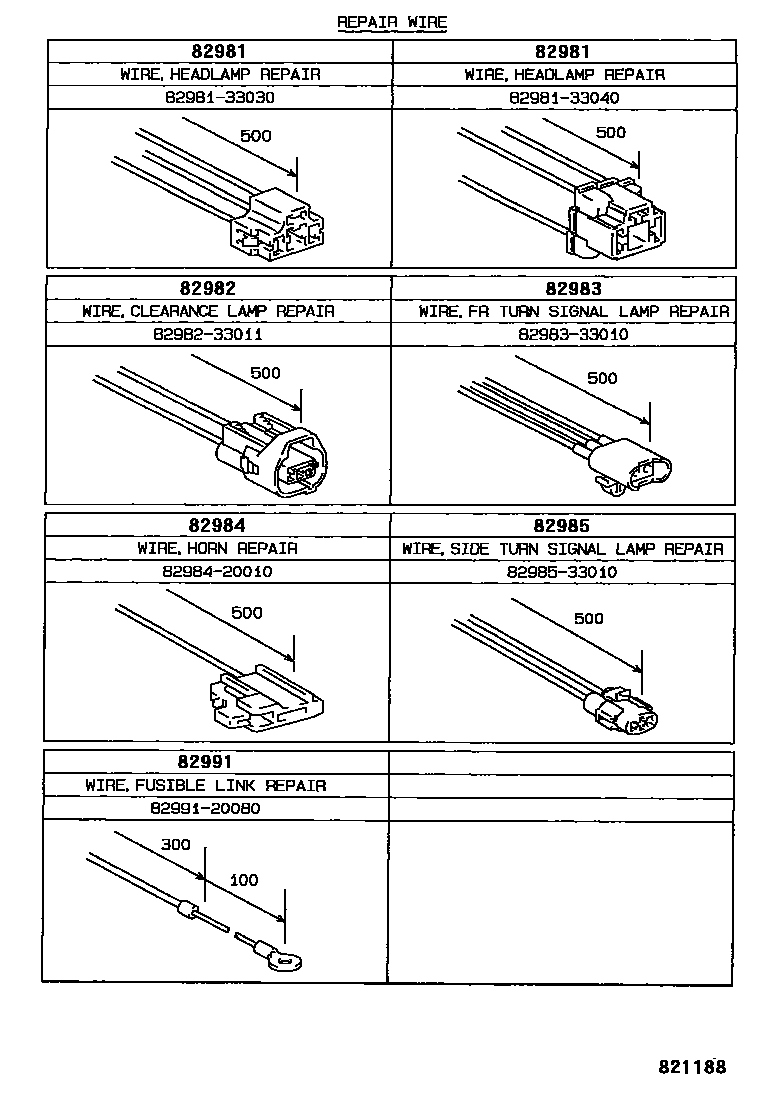

| 82981 | Headlight repair line | 82981-33030 · 82981-33040 |
| 82982 | Width light repair line | 82982-33011 |
| 82983 | Front turn signal lamp repair line | 82983-33010 |
| 82984 | Speaker repair line | 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-33010 |
| 82991 | Fuse repair line | 82991-20080 |
