Toyota CAMRY Water Pump — Figure 1601

Toyota CAMRY EPC diagram 1601, Water Pump, with 3 images and 9 PNC and OE references.

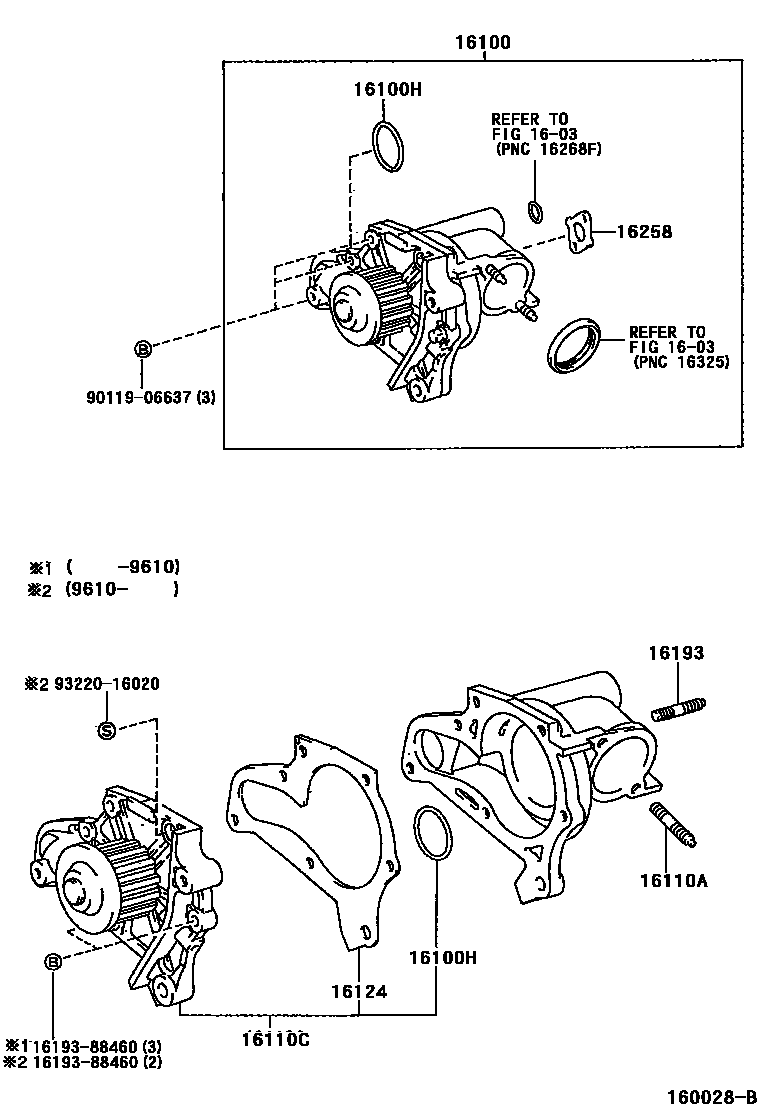

Toyota CAMRY Water Pump EPC diagram — 160028B
Water Pump — 160028B (199208 – 999999)

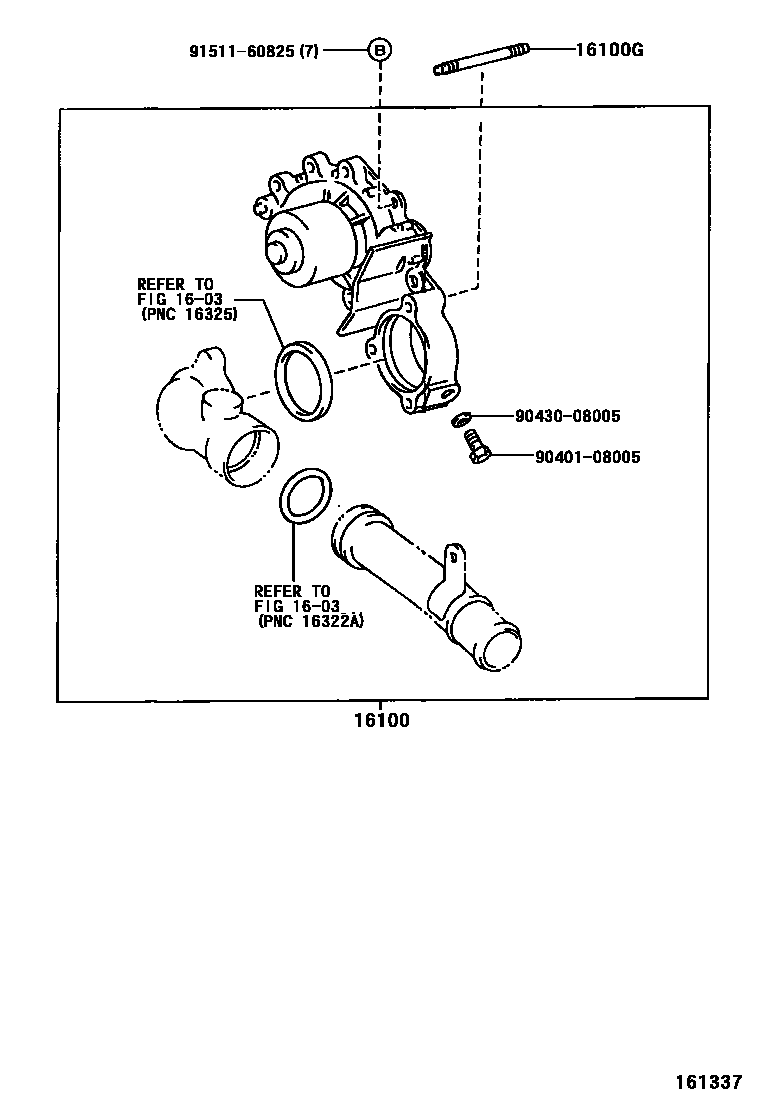

Toyota CAMRY Water Pump EPC diagram — 161337
Water Pump — 161337 (199208 – 199708)

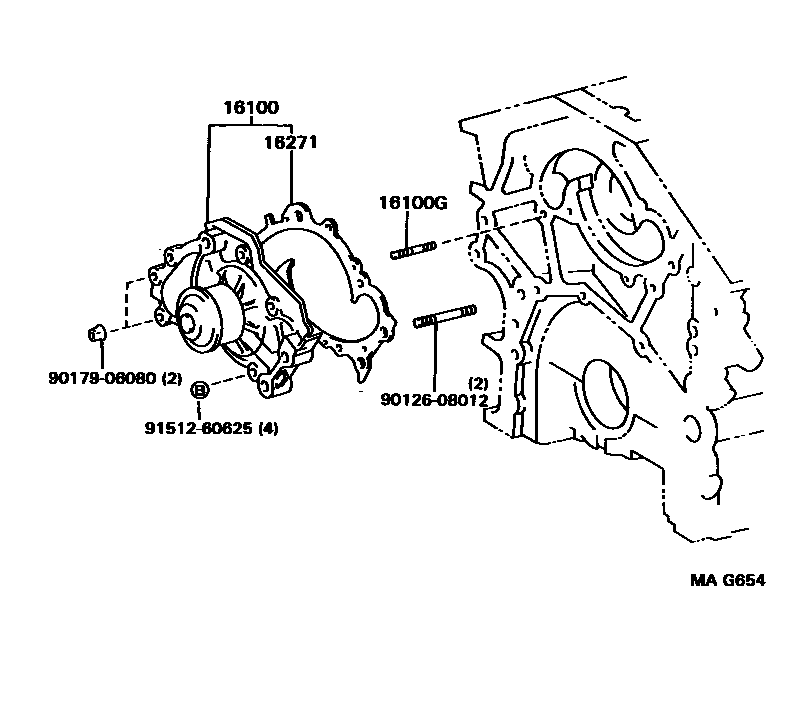

Toyota CAMRY Water Pump EPC diagram — MAG654
Water Pump — MAG654 (199708 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-29085 · 16100-69335 · 16100-79185
16100GStuds (for water pump assembly)90116-06144 · 90116-08270
16100HO-ring (for water pump)90301-37005
16110AStud bolts (for fixing the water outlet)16193-63010
16110CWater pump assembly without cover16110-79025 · 16110-79026
16124water pump cover gasket16124-74020 · 16124-88460
16193Studs (for water pump cover)90029-01500
16258Pad (for heater return)16258-74020 · 16258-74021
16271water pump gasket16271-20020
