Toyota CAMRY 行李箱门和行李箱锁 — Figure 6105

Toyota CAMRY EPC diagram 6105, 行李箱门和行李箱锁, with 1 images and 19 PNC and OE references.

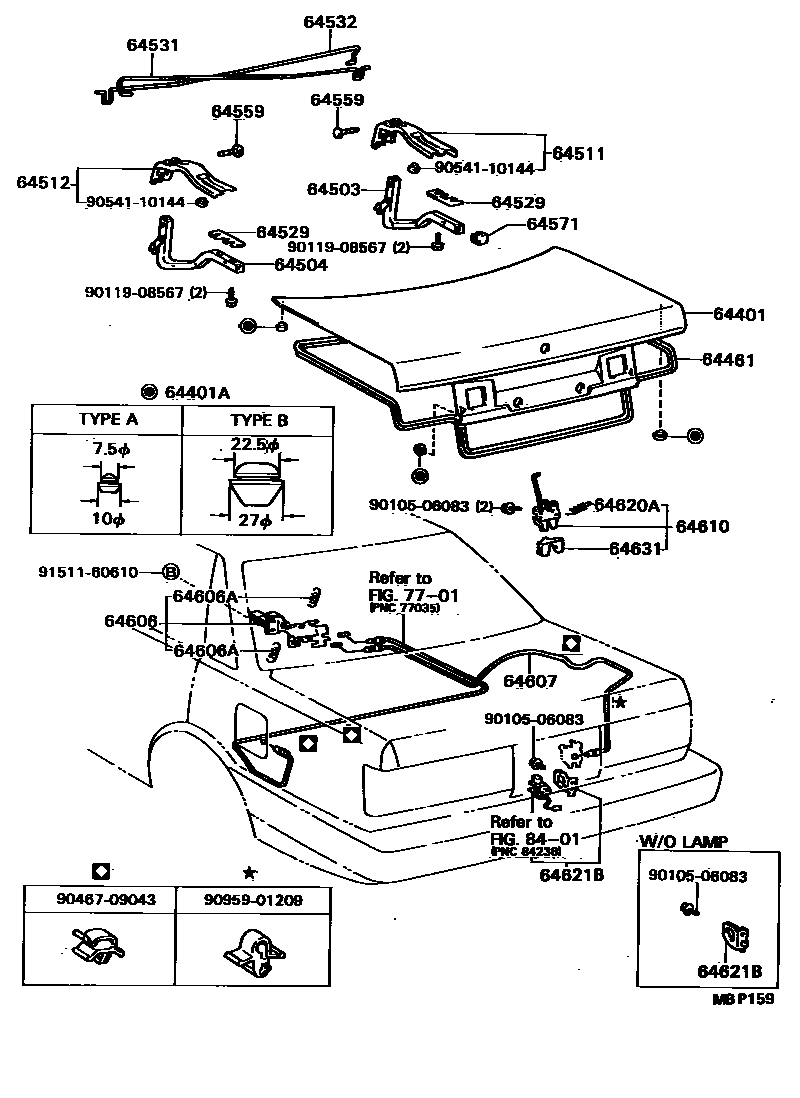

Toyota CAMRY 行李箱门和行李箱锁 EPC diagram — MBP159
行李箱门和行李箱锁 — MBP159 (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
64401Trunk door panel sub-assembly64401-32230 · 64401-32350 · 64401-32360
64401ACushion pad (for luggage compartment door panel)90541-06076 · 90541-19001
64461Trunk door seal64461-32050
64503Trunk door right hinge arm sub-assembly64503-32010
64504Trunk door left hinge arm sub-assembly64503-32010
64511Trunk door right hinge bracket64511-32020
64512Trunk door left hinge bracket64512-32020
64529Trunk door hinge spacer64529-14010
64531Trunk door right hinge torsion bar64531-32030 · 64531-32040
64532Trunk door left hinge torsion bar64532-32030 · 64532-32040
64559Trunk door hinge pin64559-32010
64571Trunk door hinge cover64571-30020
64606Trunk door lock opening lever sub-assembly64606-14070
64606ATension spring (for trunk door lock opening lever)90506-09004
64607Trunk door lock control cable sub-assembly64607-32160
64610Trunk door lock assembly64610-32030
64620ATension spring (for trunk door lock)90506-08001
64621BTrunk door latch64620-20050
64631Trunk door lock protector64631-91D01
