Toyota CAMRY Rear Spring & Shock Absorber — Figure 4804

Toyota CAMRY EPC diagram 4804, Rear Spring & Shock Absorber, with 1 images and 29 PNC and OE references.

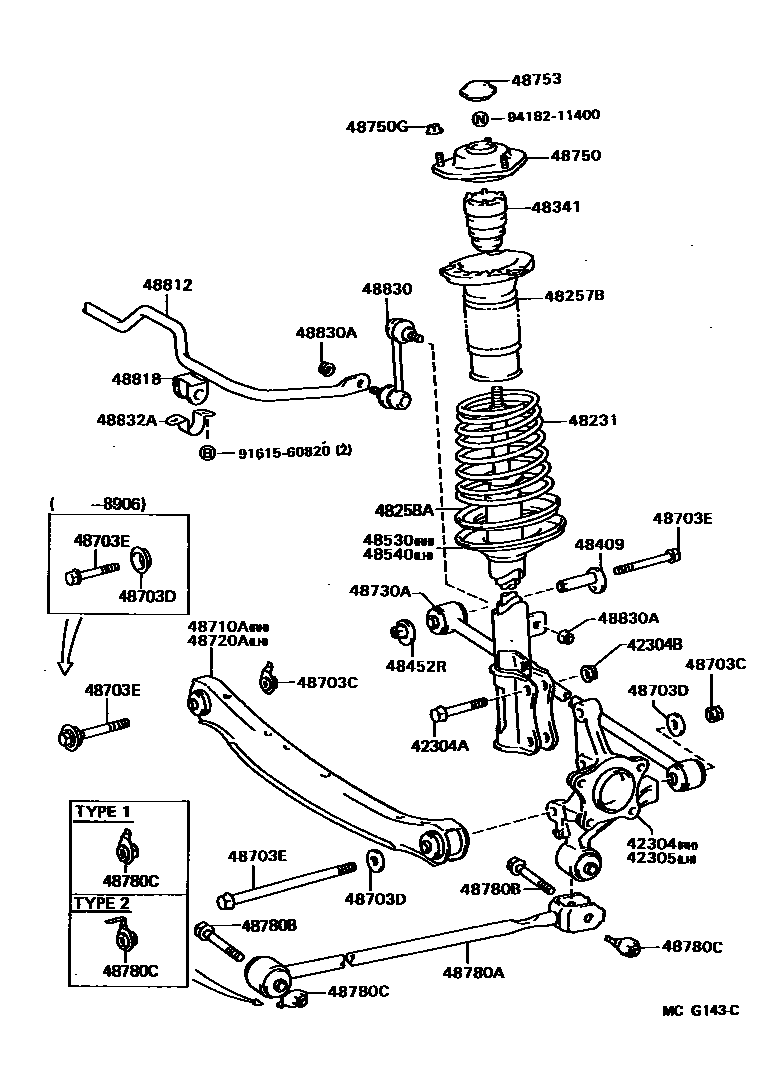

Toyota CAMRY Rear Spring & Shock Absorber EPC diagram — MCG143C
Rear Spring & Shock Absorber — MCG143C (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
42304Rear axle right bracket sub-assembly42304-32030
42304ABolts (for rear axle bracket)90105-15001
42304BNut (for rear axle bracket)90179-15001
42305Rear axle left bracket sub-assembly42305-32030
48231rear coil spring48231-32500
48257BRear coil spring upper vibration isolation pad48257-32030
48258ARear coil spring lower vibration isolation pad48258-32010
48341Rear spring buffer block48341-32030
48409Rear suspension toe adjustment cam sub-assembly48409-32020
48452RNo. 2 rear suspension toe adjustment piece48452-32020
48530Right rear shock absorber assembly48530-32190
48540Left rear shock absorber assembly48540-32190
48703CNut (for rear suspension arm)90179-12063 · 90179-14019
48703DWashers (for rear suspension arms)90201-14017 · 90209-13008
48703EBolts (for rear suspension arms)90105-12132 · 90105-12159 · 90105-14036 · 90109-12034
48710ARight rear suspension No. 1 arm assembly48710-20060
48720ALeft rear suspension No. 1 arm assembly48720-20050
48730ARear suspension No. 2 arm assembly48730-32020
48750Rear suspension support assembly48750-32040
48750GNut (for rear suspension mount)90179-08122
48753Rear suspension mount cover48753-16010
48780ARear support rod assembly48780-32020
48780BBolts (for support rods)90119-12131
48780CNut (for support rod)90179-12062 · 90179-12063 · 90179-12065
48812rear stabilizer bar48812-32170
48818Rear stabilizer bar bushing48818-20070
48830Rear stabilizer link assembly48830-32010
48830ANut (for rear stabilizer link)90179-10054
48832ARear stabilizer bar No. 1 bracket48832-20020
