Toyota CAMRY 节气阀连杆和阀杆(ATM) — Figure 3513

Toyota CAMRY EPC diagram 3513, 节气阀连杆和阀杆(ATM), with 2 images and 15 PNC and OE references.

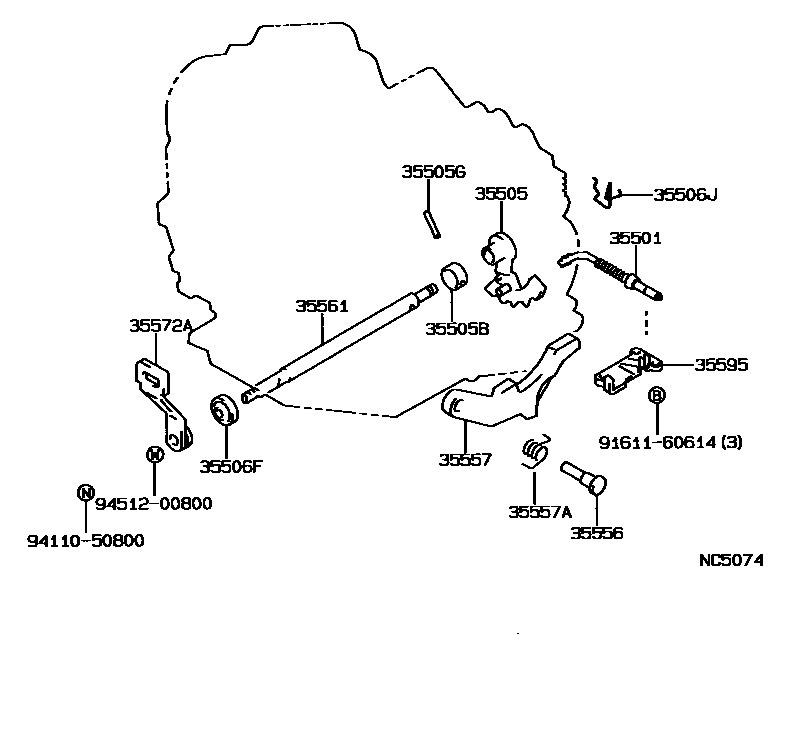

Toyota CAMRY 节气阀连杆和阀杆(ATM) EPC diagram — NC5074
节气阀连杆和阀杆(ATM) — NC5074 (198808 – 999999)
Toyota CAMRY 节气阀连杆和阀杆(ATM) EPC diagram — NC5075
节气阀连杆和阀杆(ATM) — NC5075 (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
35501Parking lock lever sub-assembly35501-32020 · 35501-32040
35505Manual valve stem sub-assembly35505-20010 · 35505-32030
35505BSpacer (for manual valve stem)90560-20006
35505GSlotted spring pin (for manual valve stem)90254-04011
35506FOil seal (for manual valve stem shaft)90311-12002
35506JStop spring (for manual valve stem shaft)90524-09001
35520Throttle valve cable assembly35520-32050
35523Throttle valve cable clamp35523-32010
35525Throttle valve cable bracket35525-32040 · 35525-32050
35556Parking lock pawl shaft35556-32020
35557Parking pawl35557-32030
35557ATorsion spring (for parking pawl)90508-33001
35561Manual valve stem shaft35561-32010
35572Atransmission control lever35572-32011
35595Parking lock pawl bracket35595-32020
