Toyota CAMRY Alternator — Figure 1903

Toyota CAMRY EPC diagram 1903, Alternator, with 1 images and 17 PNC and OE references.

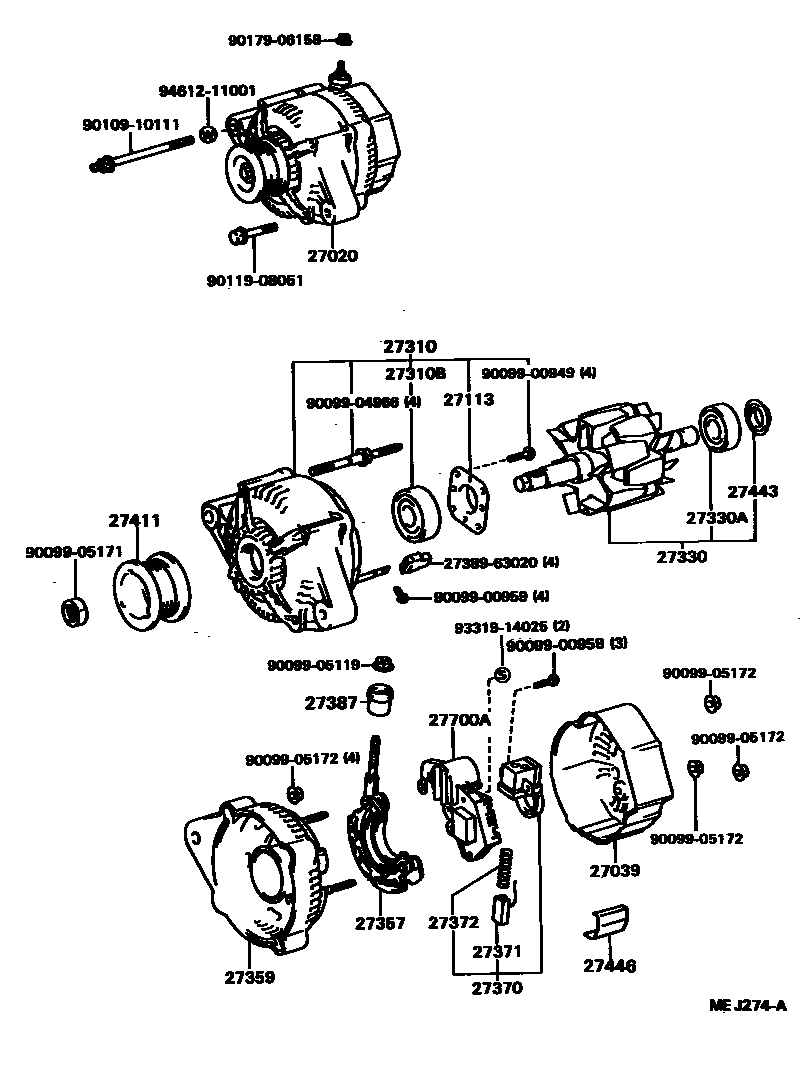

Toyota CAMRY Alternator EPC diagram — MEJ274A
Alternator — MEJ274A (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-62012
27039Alternator Rear End Cover27039-72010
27113Generator bearing block27312-70200
27310Alternator Drive End Frame Assembly27310-62011
27310BBearing (for Alternator Drive End Frame)90099-10178
27330Alternator Rotor Assembly27330-72101
27330ABearings (for generator rotor)90099-10140
27357Generator rectifier frame27357-63020
27359Generator rectifier end frame27359-70200
27370Alternator Brush Holder Assembly27370-63021
27371Generator brushes27371-63020
27372Generator brush spring27372-72100
27387Terminal Insulator27387-70170
27411Alternator Pulley27411-62011
27443Generator bearing cap27443-63020
27446Generator clamp27446-62012
27700AGenerator voltage regulator assembly27700-70030
