Toyota CAMRY Cylinder Head — Figure 1104

Toyota CAMRY EPC diagram 1104, Cylinder Head, with 1 images and 28 PNC and OE references.

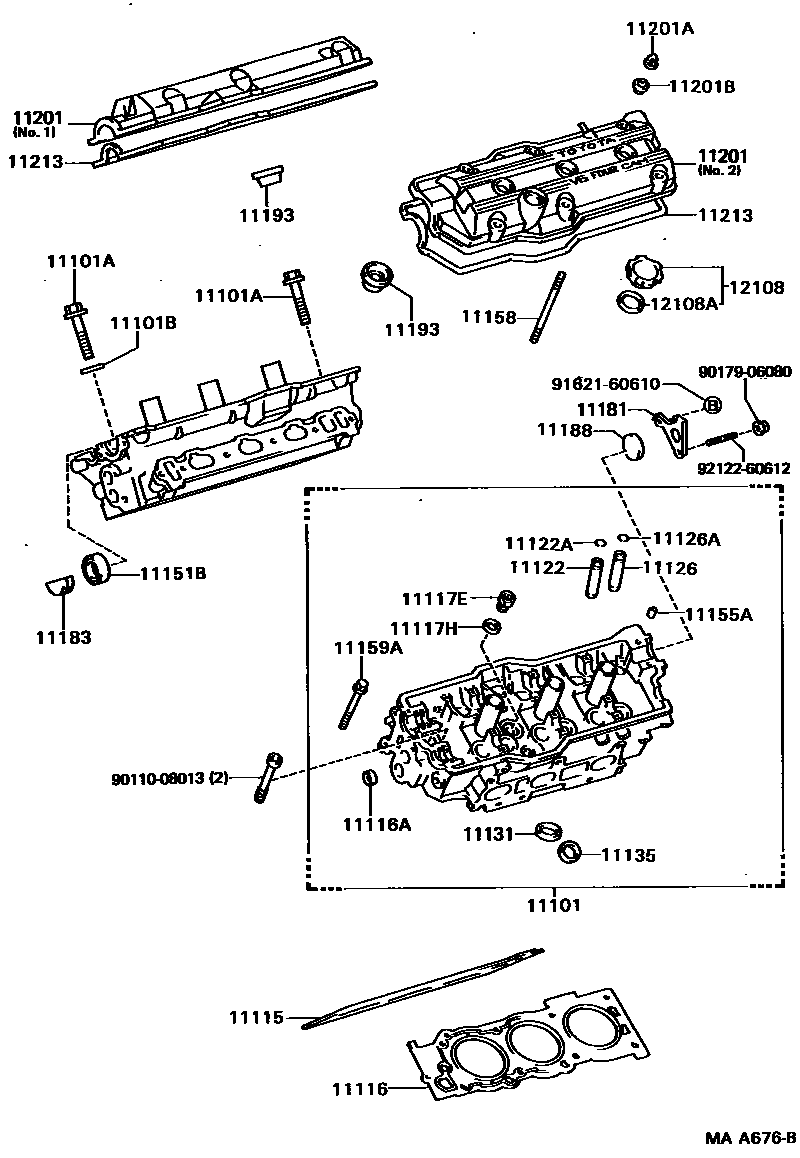

Toyota CAMRY Cylinder Head EPC diagram — MAA676B
Cylinder Head — MAA676B (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
11101CYLINDER HEAD SUB-ASSY11101-69055
11101ABOLT (FOR CYLINDER HEAD)90910-02077
11101BFlat Washer (for cylinder head assembly)90201-11018 · 90201-11028
11115GASKET, CYLINDER HEAD11115-62030
11116No. 2 cylinder head gasket11116-62030
11116ANo. 1 sealing plug96411-43000
11117EPLUG, STRAIGHT SCREW W/HEAD, NO.190341-24009
11117HGasket (for coolant hole)90430-24246
11122BUSH, INTAKE VALVE GUIDE11122-16020 · 11123-16020
11122AShaft snap ring (for valve guide bushing)90520-10004
11126BUSH, EXHAUST VALVE GUIDE11122-16020 · 11123-16020
11126AShaft snap ring (for valve guide bushing)90520-10004
11131intake valve seat11131-62020 · 11132-62020
11135Exhaust valve seat11135-62020 · 11136-62020
11151BOIL SEAL (FOR CAMSHAFT SETTING)90311-38034
11155APIN, RING W/HEAD90253-10004
11158STUD (FOR CYLINDER HEAD TO HEAD COVER)90116-06071 · 90116-06128
11159ABOLT (FOR CYLINDER HEAD TO CAMSHAFT BEARING CAP)90119-07005
11181cylinder head rear plate11181-62010
11183PLUG, SEMICIRCULAR11183-62010
11188Camshaft housing screw plug11188-62010
11193spark plug bushing gasket11193-62020
11201CYLINDER HEAD COVER SUB-ASSY11201-62020 · 11202-62020
11201ACap nut (for cylinder head cover)90176-06008
11201BGasket (for cylinder head cover)90210-07005 · 90210-08025
11213GASKET, CYLINDER HEAD COVER11213-62010
12108OIL FILLER CAP SUB-ASSY12180-65010
12108AGASKET (FOR OIL FILLER CAP)90430-37004
