Toyota CAMRY 超速档和电子控制变速器 — Figure 8410

Toyota CAMRY EPC diagram 8410, 超速档和电子控制变速器, with 2 images and 10 PNC and OE references.

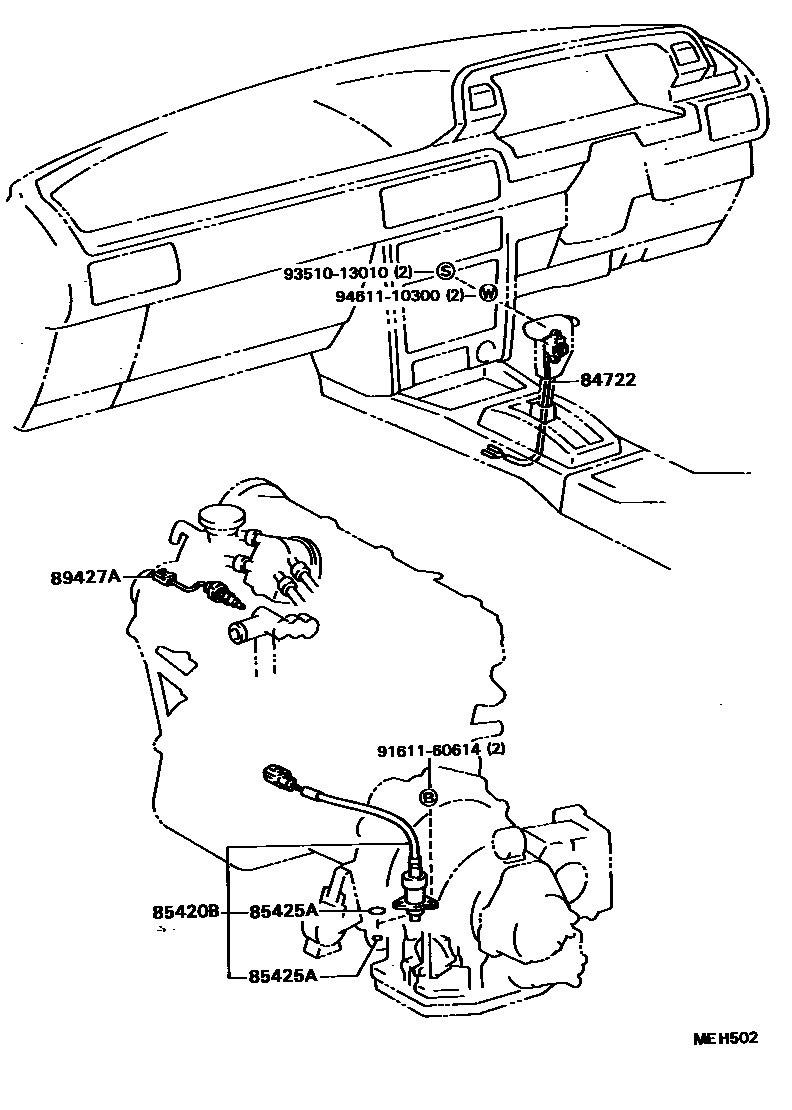

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEH502
超速档和电子控制变速器 — MEH502 (198611 – 999999)

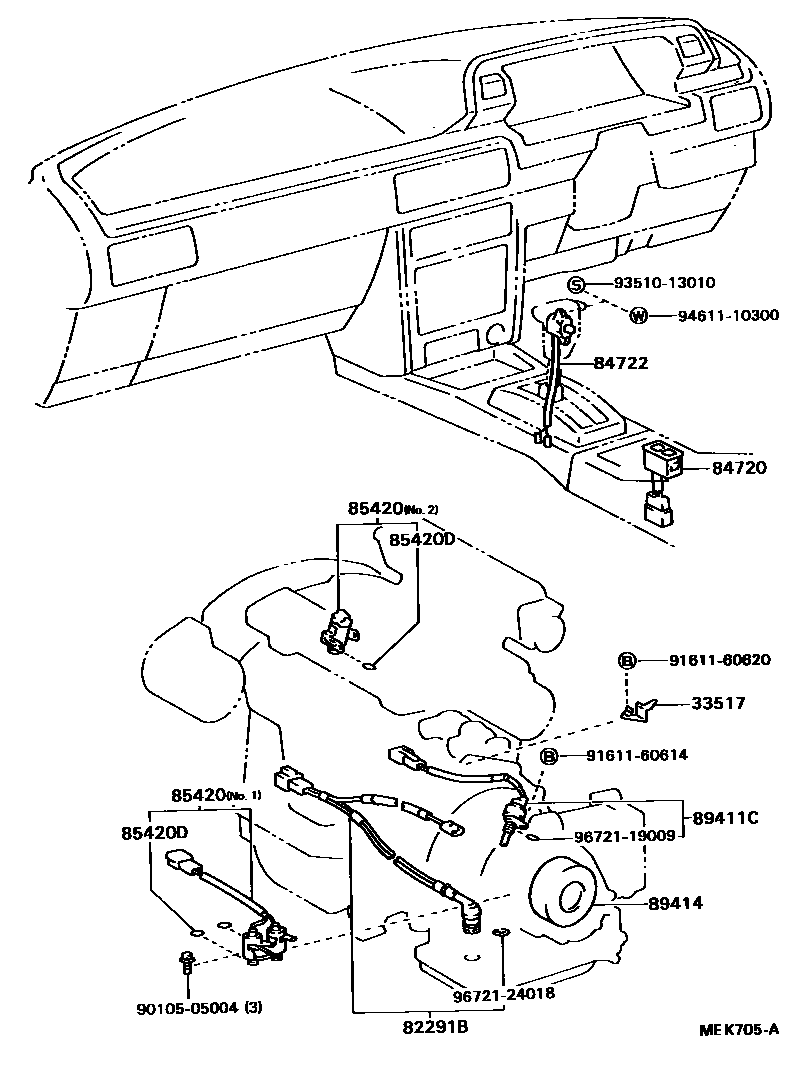

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEK705A
超速档和电子控制变速器 — MEK705A (198802 – 999999)

PNC and OE references

PNCPart nameOE numbers
35517Transmission harness locking plate35517-32010
82291Bto solenoid valve harness (for transmission)82125-32030
84720Mode selection switch assembly84720-32050
85420Transmission solenoid valve assembly85420-32100 · 85420-32101 · 85420-32120
85420BTransmission solenoid valve assembly85420-32081
85420DO-ring (for transmission solenoid valve)90301-06004
85425AO-ring (for overspeed solenoid valve)90301-06005 · 96721-19017
89411CSpeed sensor89411-32020
89414sensor rotor89414-32020
89427Atemperature switch89427-12070 · 89427-32010
