Toyota CAMRY 前盘式制动器卡钳和防尘罩 — Figure 4705

Toyota CAMRY EPC diagram 4705, 前盘式制动器卡钳和防尘罩, with 2 images and 27 PNC and OE references.

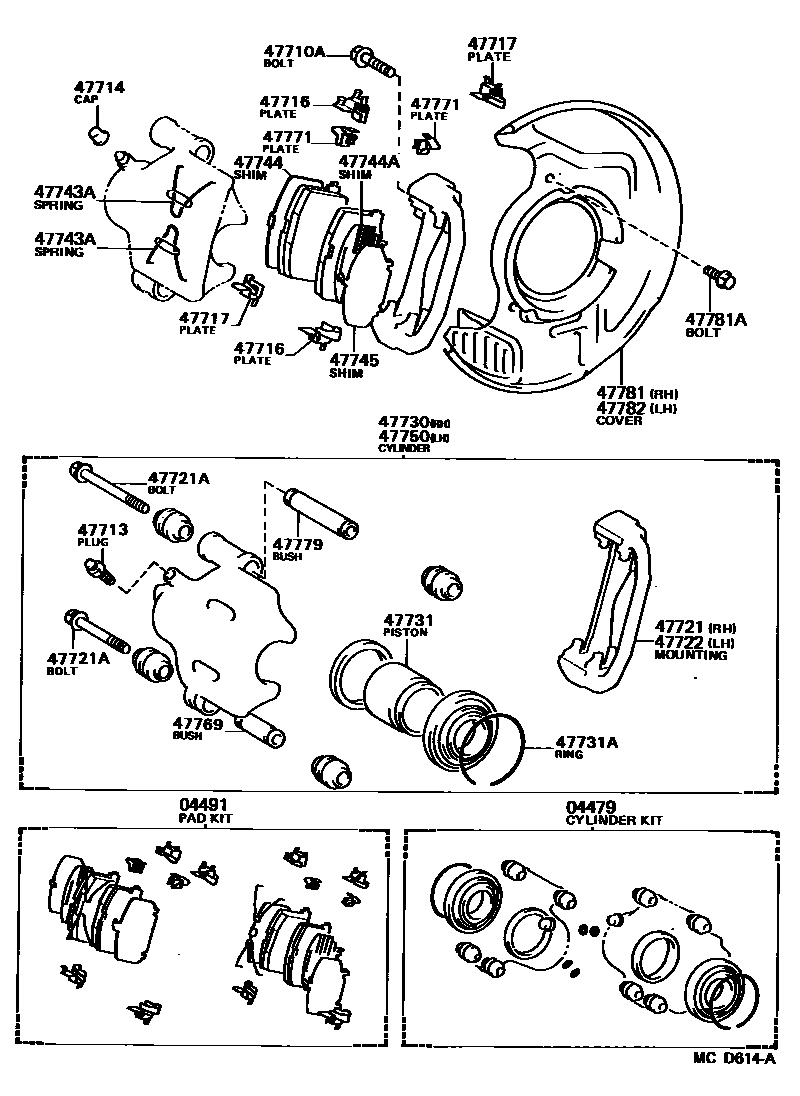

Toyota CAMRY 前盘式制动器卡钳和防尘罩 EPC diagram — MCD614A
前盘式制动器卡钳和防尘罩 — MCD614A (198611 – 999999)

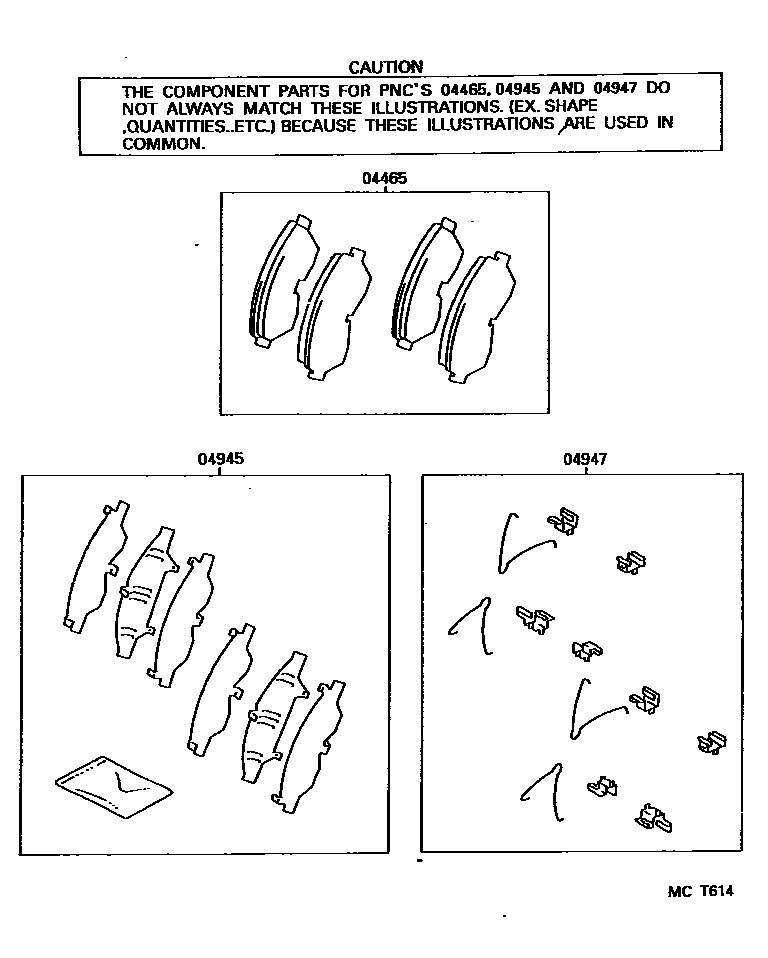

Toyota CAMRY 前盘式制动器卡钳和防尘罩 EPC diagram — MCT614
前盘式制动器卡钳和防尘罩 — MCT614 (198802 – 999999)

PNC and OE references

PNCPart nameOE numbers
04465Front disc brake pad assembly04465-32170
04479Front disc brake cylinder assembly04479-32030
04491Front disc brake pad assembly04491-32280
04945Front silencer gasket assembly04945-32180
04947Front disc brake mounting kit04947-32140
47710AHexagonal bolt (for front disc brake caliper)90105-12131
47713Bleed plug (for front disc brake)47547-20010
47714Bleeder plug cap (for front disc brake)31478-30010
47716Pad support plate No. 1 (for front disc brake)47716-32040
47717Pad support plate No. 2 (for front disc brake)47717-32040
47721Right front disc brake cylinder retainer47721-20140
47721ABolt (for front disc brake cylinder retainer)90119-10014 · 90119-10249
47722Left front disc brake cylinder retainer47721-20140
47730Right front disc brake cylinder assembly47730-20240
47731Front disc brake piston47731-32040
47731Aretaining ring (for front disc brake piston)90522-66001
47743ASilencer spring (for front disc brake)47743-32030
47744No. 1 silencer gasket (for front disc brake)47744-32041
47744ANo. 3 silencer gasket (for front disc brake)47742-32021
47745No. 2 silencer gasket (for front disc brake)47745-32020
47750Left disc brake cylinder assembly47750-20230
47769No. 1 brake cylinder sliding sleeve (for front disc brake)47769-40010
47771No. 1 pad wear indicator plate47771-32010
47779No. 2 brake cylinder sliding sleeve (for front disc brake)47779-40010
47781Right front disc brake dust cover47703-32010 · 47703-32011 · 47703-32040
47781ABolt (used to secure dust cover to knuckle arm)90119-06227
47782Left front disc brake dust cover47704-32010 · 47704-32011 · 47704-32040
