Toyota CAMRY 燃油喷射系统 — Figure 2211

Toyota CAMRY EPC diagram 2211, 燃油喷射系统, with 3 images and 27 PNC and OE references.

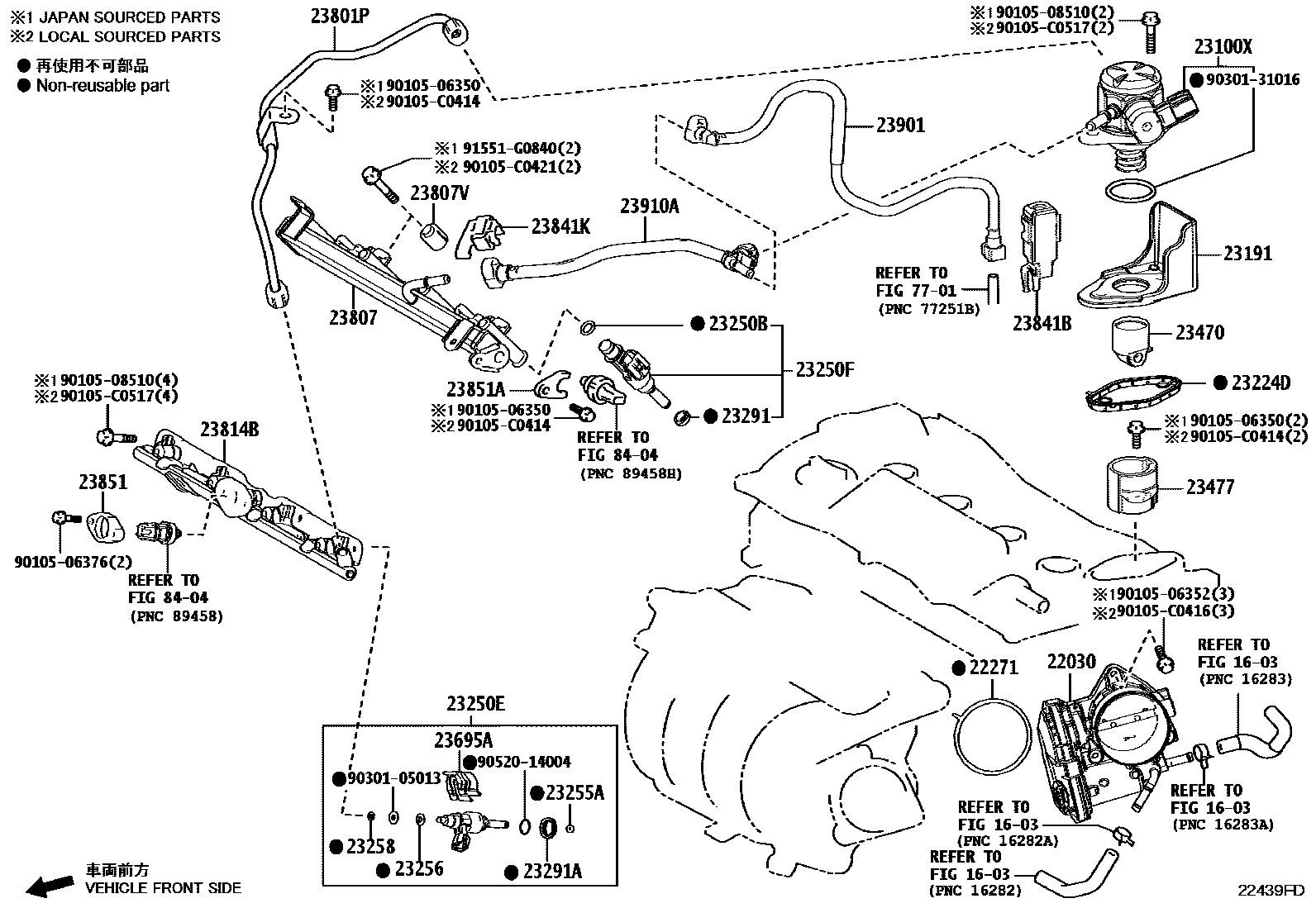

Toyota CAMRY 燃油喷射系统 EPC diagram — 22439FD
燃油喷射系统 — 22439FD (202406 – 999999)
Toyota CAMRY 燃油喷射系统 EPC diagram — 22439GE
燃油喷射系统 — 22439GE (202403 – 999999)

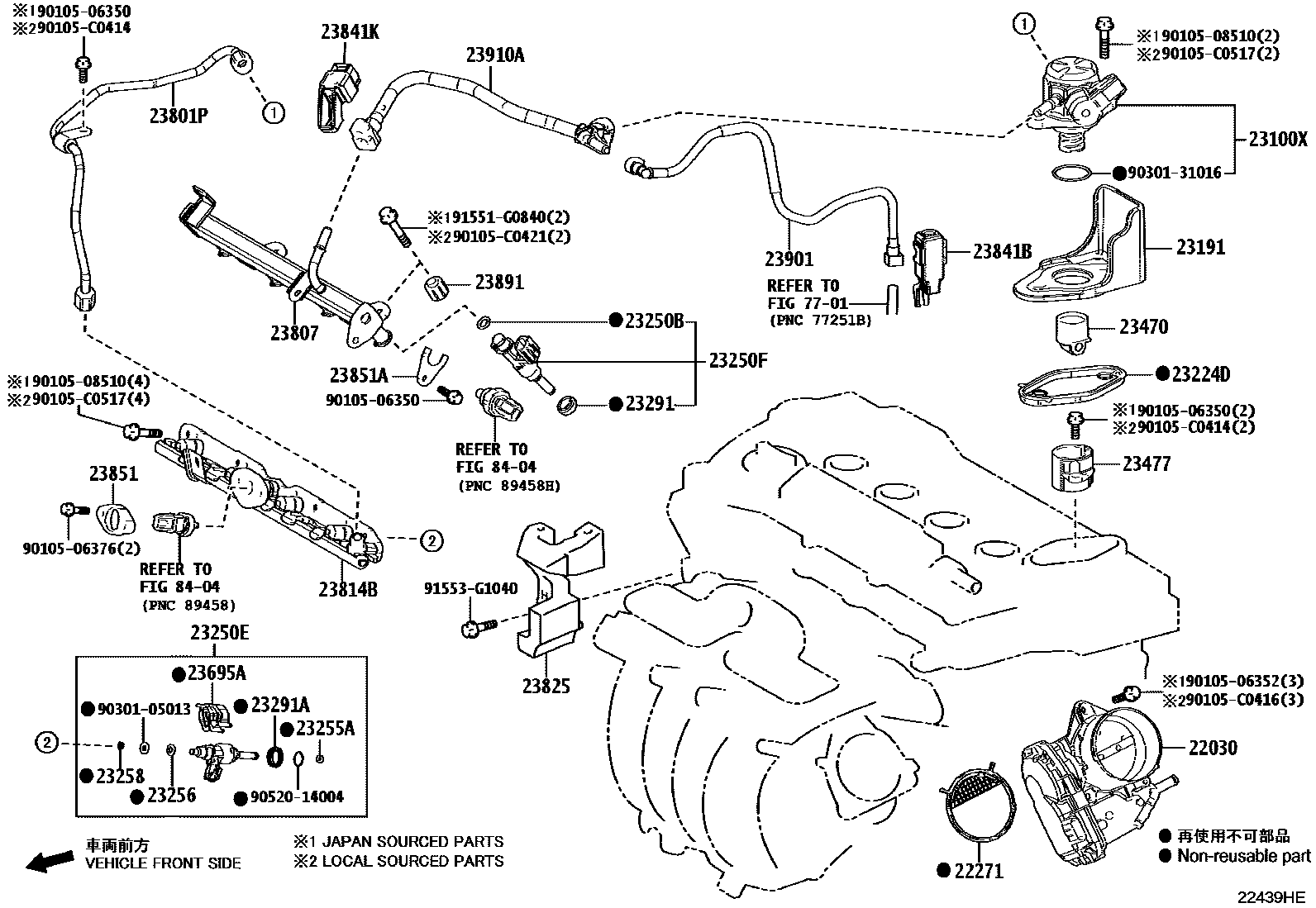

Toyota CAMRY 燃油喷射系统 EPC diagram — 22439HE
燃油喷射系统 — 22439HE (202403 – 999999)

PNC and OE references

PNCPart nameOE numbers
22030Throttle valve body assembly with throttle position sensor22030-25020 · 22030-F0050 · 22030-F2020
22271Throttle body gasket22271-24020 · 22271-F0030 · 22271-F2020 · 22271-F2070
23100XFuel pump assembly (engine room side)23101-F2020
23191fuel pump flange23214-F0040 · 23214-F2030 · 23214-F2100
23224Dfuel pump septum gasket23224-25011
23250BO-ring (for fuel injector)90301-07037 · 90301-A0036 · 90301-C0072
23250FFuel injector assembly (for air intake injection)23209-29165 · 23209-29175 · 23209-29185 · 23209-F9060 · 23209-F9100
23255AInjector seal23255-25010
23256No. 1 injector retaining ring23256-25010
23258No. 3 injector retaining ring23258-31010 · 23258-31030 · 23258-47010 · 23258-47030
23291Injector vibration isolation pad23291-0V010
23291AInjector vibration isolation pad23291-31020
23470Fuel pump tappet assembly23470-0Y010
23477fuel pump tappet guide23477-F2050 · 23477-F2060
23695AInjector body clamp23695-24010 · 23695-25010
23801PNo. 1 fuel pipe sub-assembly23801-F0020 · 23801-F2020
23807Oil pipe sub-assembly23814-25023 · 23814-F0060 · 23814-F2030
23807VNo. 1 spacer (for oil pipe)23891-25010
23814Boil pipeline23814-24011 · 23814-25011
23825Oil pipeline anti-collision parts23825-24010 · 23825-24040
23841BNo. 1 fuel pipe clamp (for EFI)23841-0V040
23841KFuel pipe clamp23841-25040 · 23841-F2030
23851No. 1 fuel pressure sensor holder23851-F2020
23851ANo. 2 fuel pressure sensor holder23851-F2030
23891oil pipe septum23891-24010
23901Fuel pipe sub-assembly23901-F0091 · 23901-F0101 · 23901-F0450
23910AFuel pipe sub-assembly23901-24081 · 23901-25061 · 23901-F0360 · 23901-F2110
