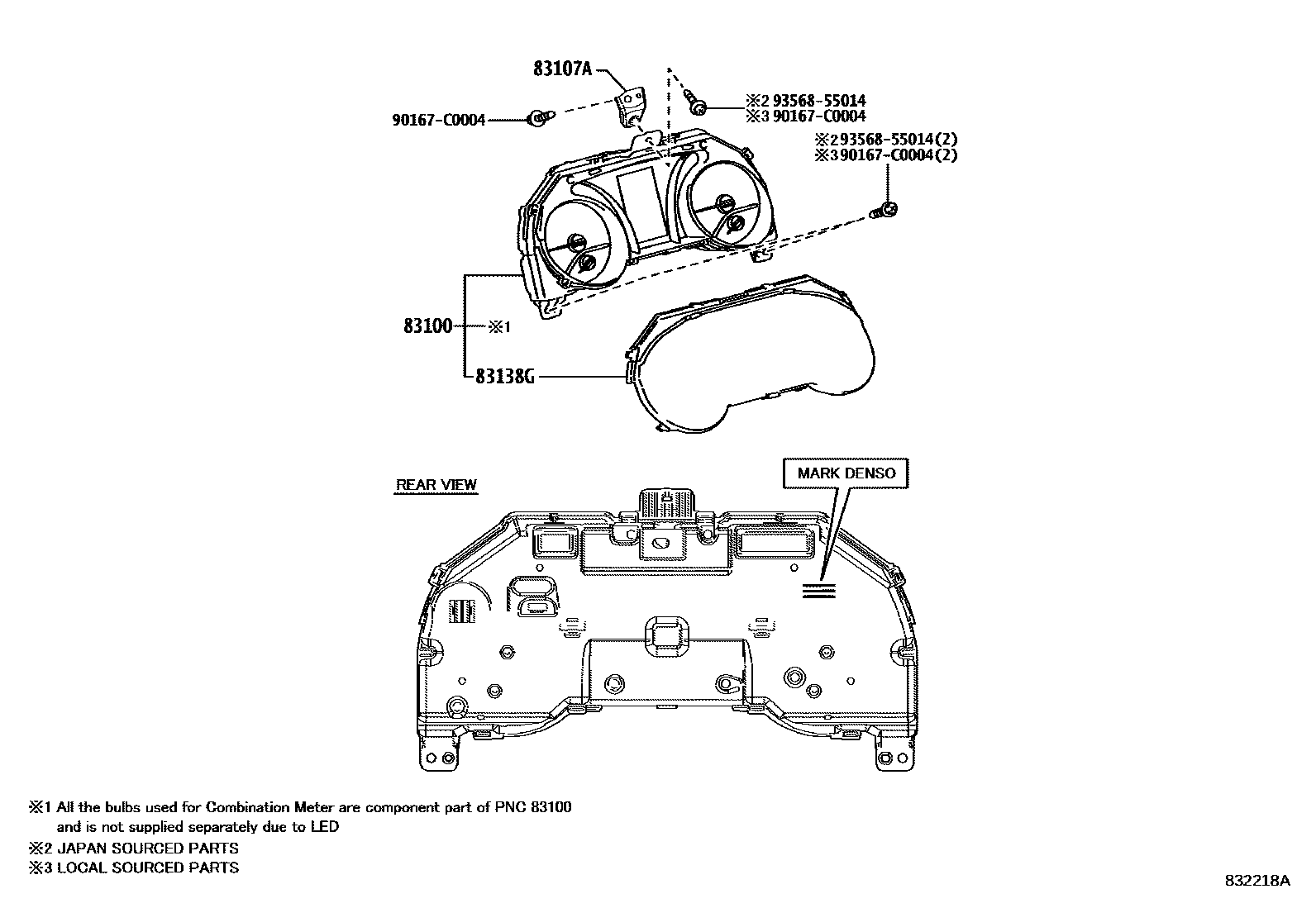

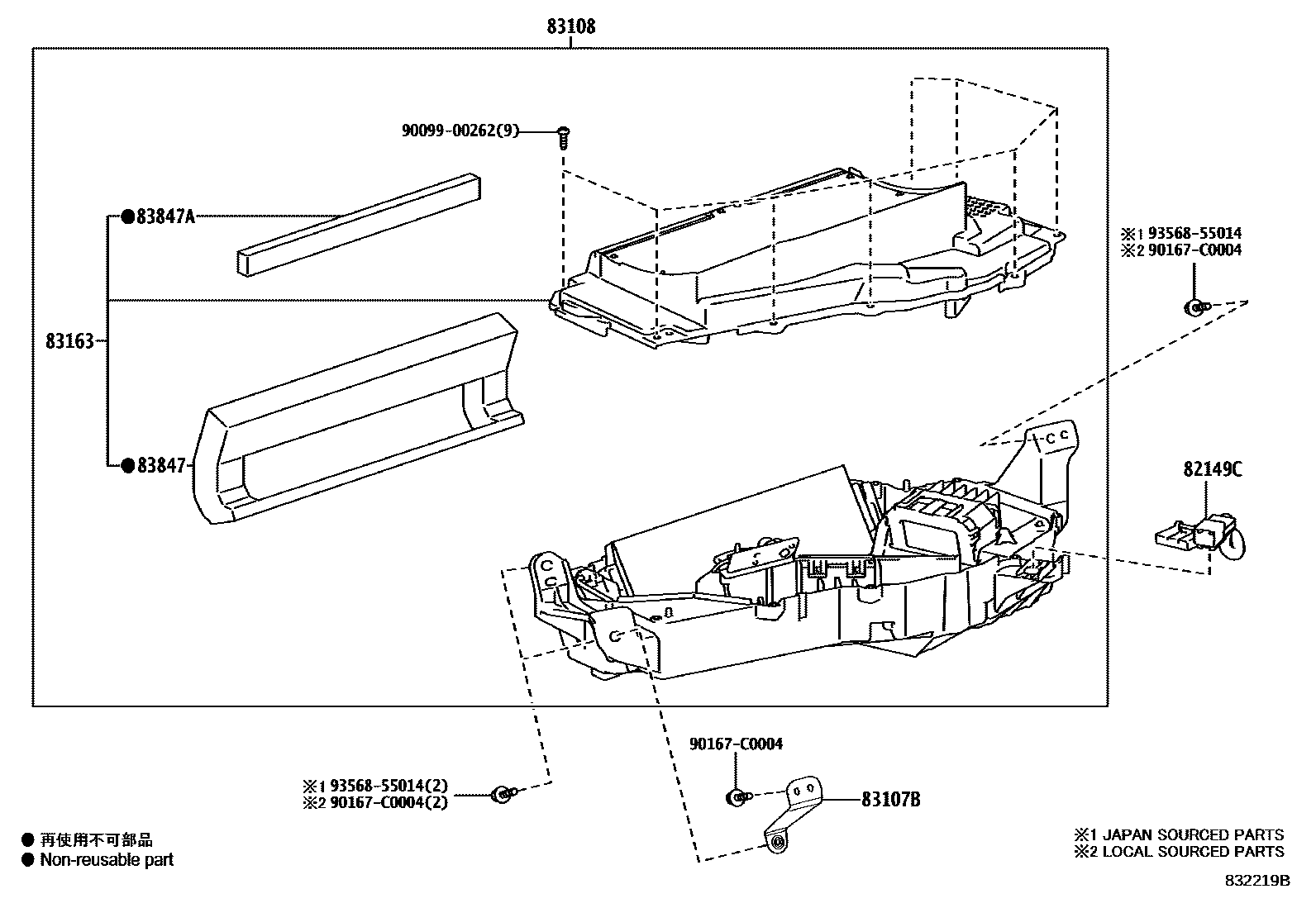

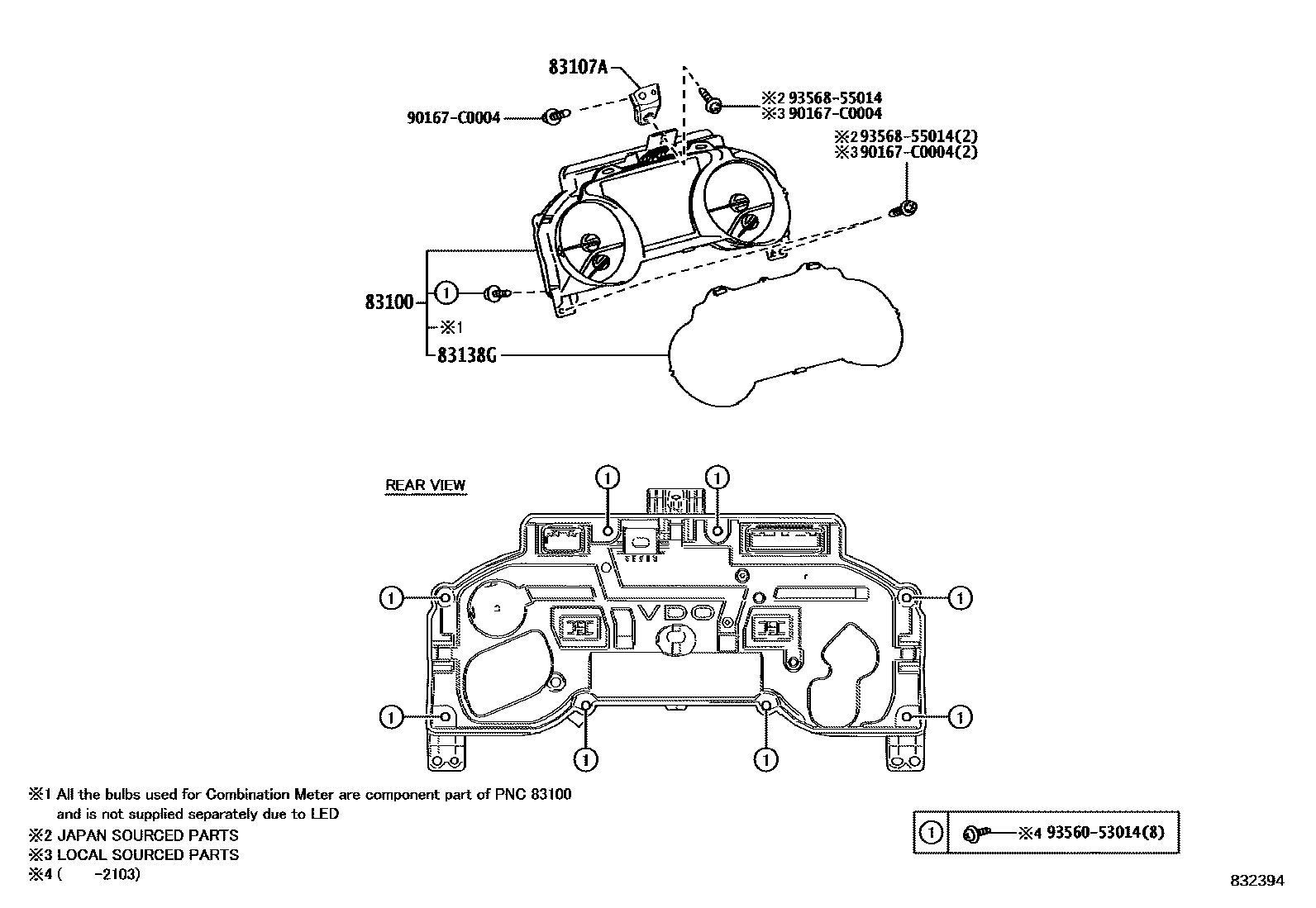

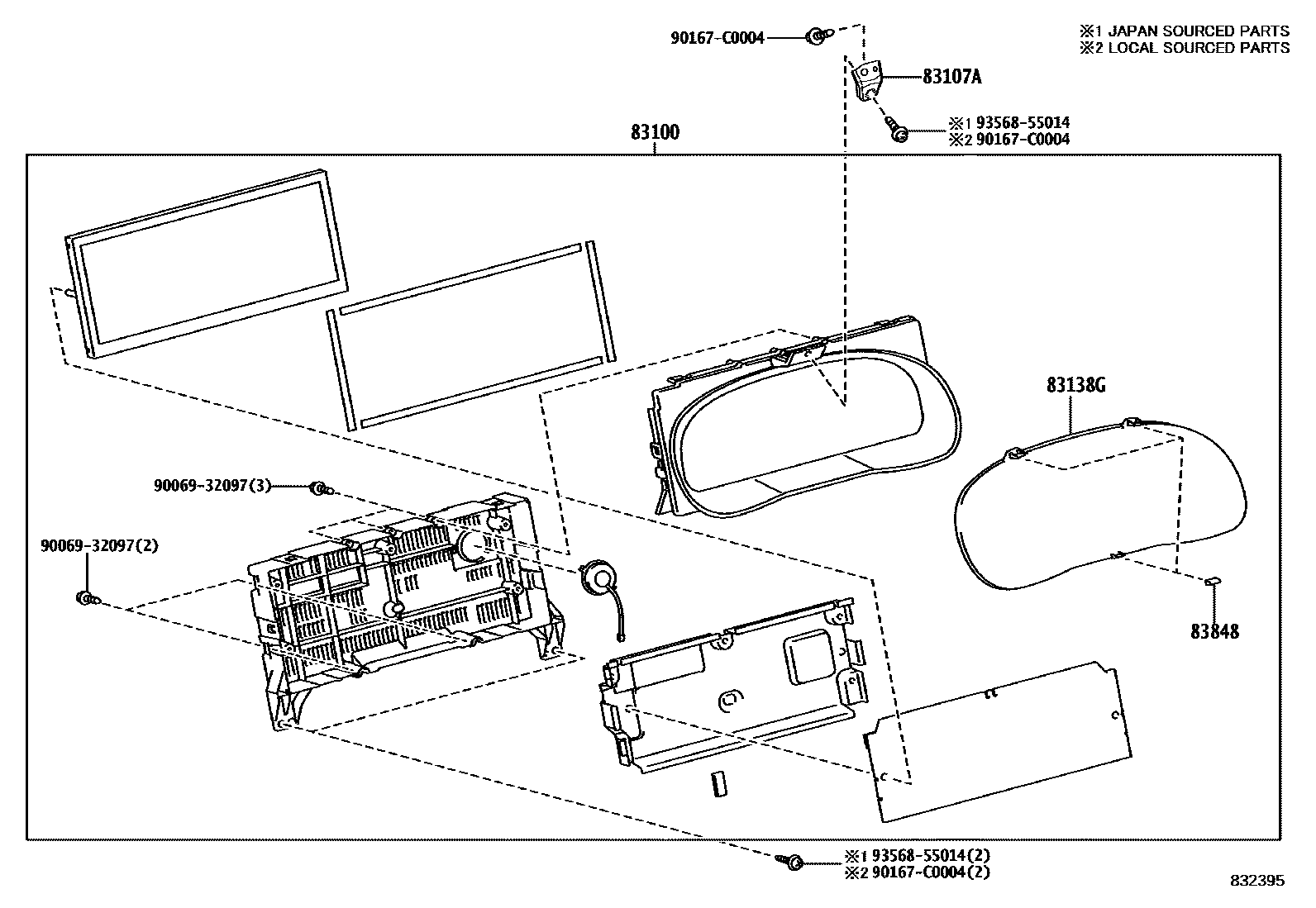

Toyota CAMRY 仪表 — Figure 8301
Toyota CAMRY EPC diagram 8301, 仪表, with 4 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82149C | Instrument mirror wiring harness | 82149-06040 |
| 83100 | Combined instrument assembly | 83800-0XF80 · 83800-0XF81 · 83800-0XF82 · 83800-0XG10 · 83800-0XG11 · 83800-0XG12 · 83800-0XG13 · 83800-0XG14 · 83800-0XG15 · 83800-0XG16 · 83800-0XG20 · 83800-0XG21 · 83800-0XG22 · 83800-0XG23 · 83800-0XG24 · 83800-0XG25 · 83800-0XG26 · 83800-0XK50 · 83800-0XK51 · 83800-0XK52 · 83800-0XM90 · 83800-0XM91 · 83800-0XM92 · 83800-0XN30 · 83800-0XN31 · 83800-0XN32 · 83800-0XN33 · 83800-0XN34 · 83800-0XN35 · 83800-0XN36 · 83800-0XP10 · 83800-0XP11 · 83800-0XP12 · 83800-0XP13 · 83800-0XP14 · 83800-0XP15 · 83800-0XP16 · 83800-0XP90 · 83800-0XP91 · 83800-0XQ00 · 83800-0XQ01 · 83800-0XT90 · 83800-0XT91 · 83800-0XT92 · 83800-0XT93 · 83800-0XU00 · 83800-0XU01 · 83800-0XU02 · 83800-0XU03 · 83800-0XU04 |
| 83107A | No. 1 instrument bracket sub-assembly | 83107-06070 |
| 83107B | No. 2 instrument bracket sub-assembly | 83107-06080 |
| 83108 | Instrument rearview mirror sub-assembly | 83108-06080 · 83108-06081 · 83108-06082 · 83108-06083 · 83108-06084 · 83108-06085 |
| 83138G | Instrument cluster glass | 83852-0XG10 · 83852-0XT90 · 83852-0XU00 · 83852-33S80 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-06080 · 83163-06083 |
| 83847 | No. 1 combination speedometer cushion | 83848-06080 |
| 83847A | Combination speedometer cushion | 83847-06080 |
| 83848 | No. 2 combination speedometer cushion | 83847-0XT90 |
