Toyota CAMRY 发动机盖和前翼子板 — Figure 5302

Toyota CAMRY EPC diagram 5302, 发动机盖和前翼子板, with 2 images and 29 PNC and OE references.

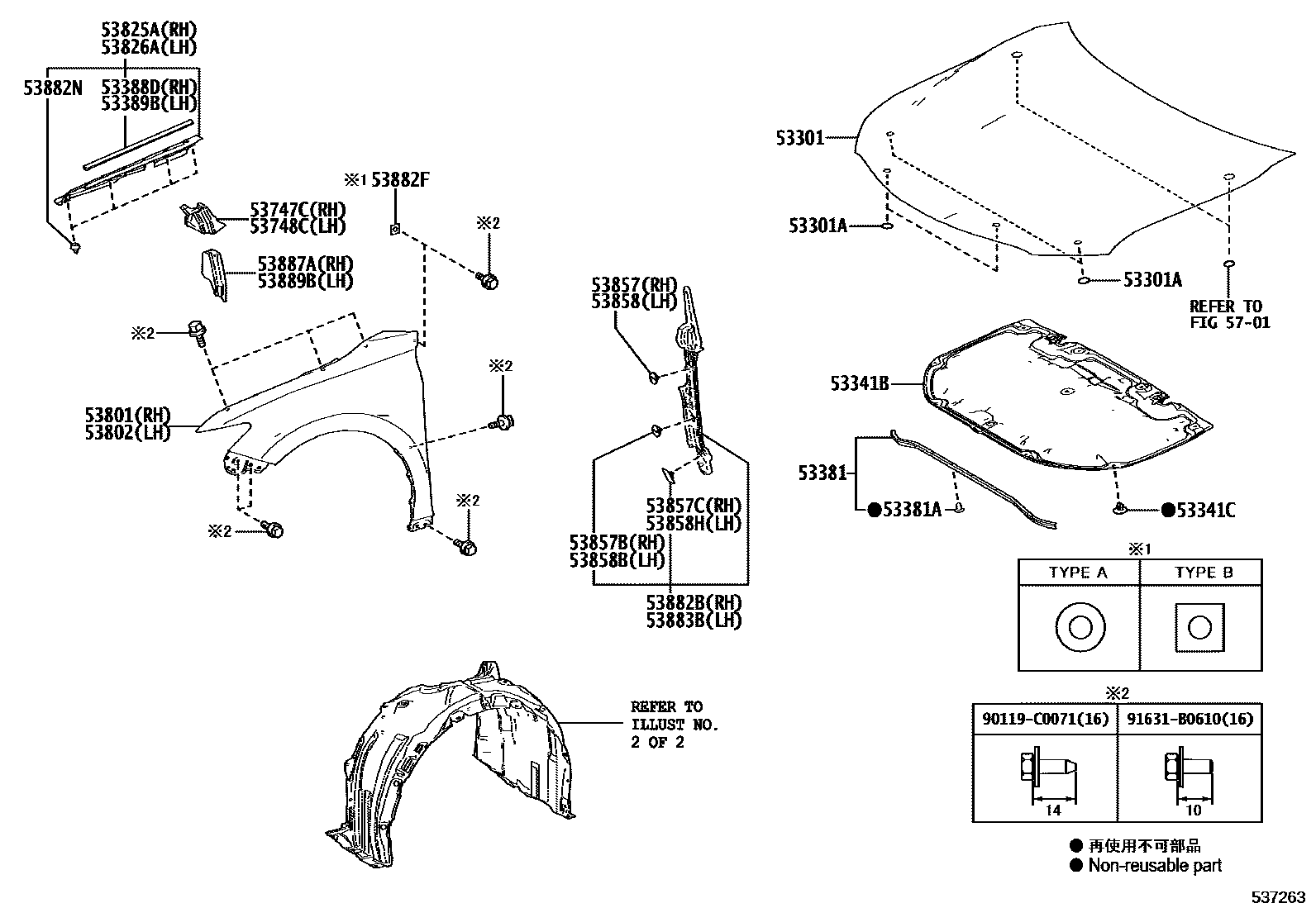

Toyota CAMRY 发动机盖和前翼子板 EPC diagram — 537263
发动机盖和前翼子板 — 537263 (201712 – 999999)

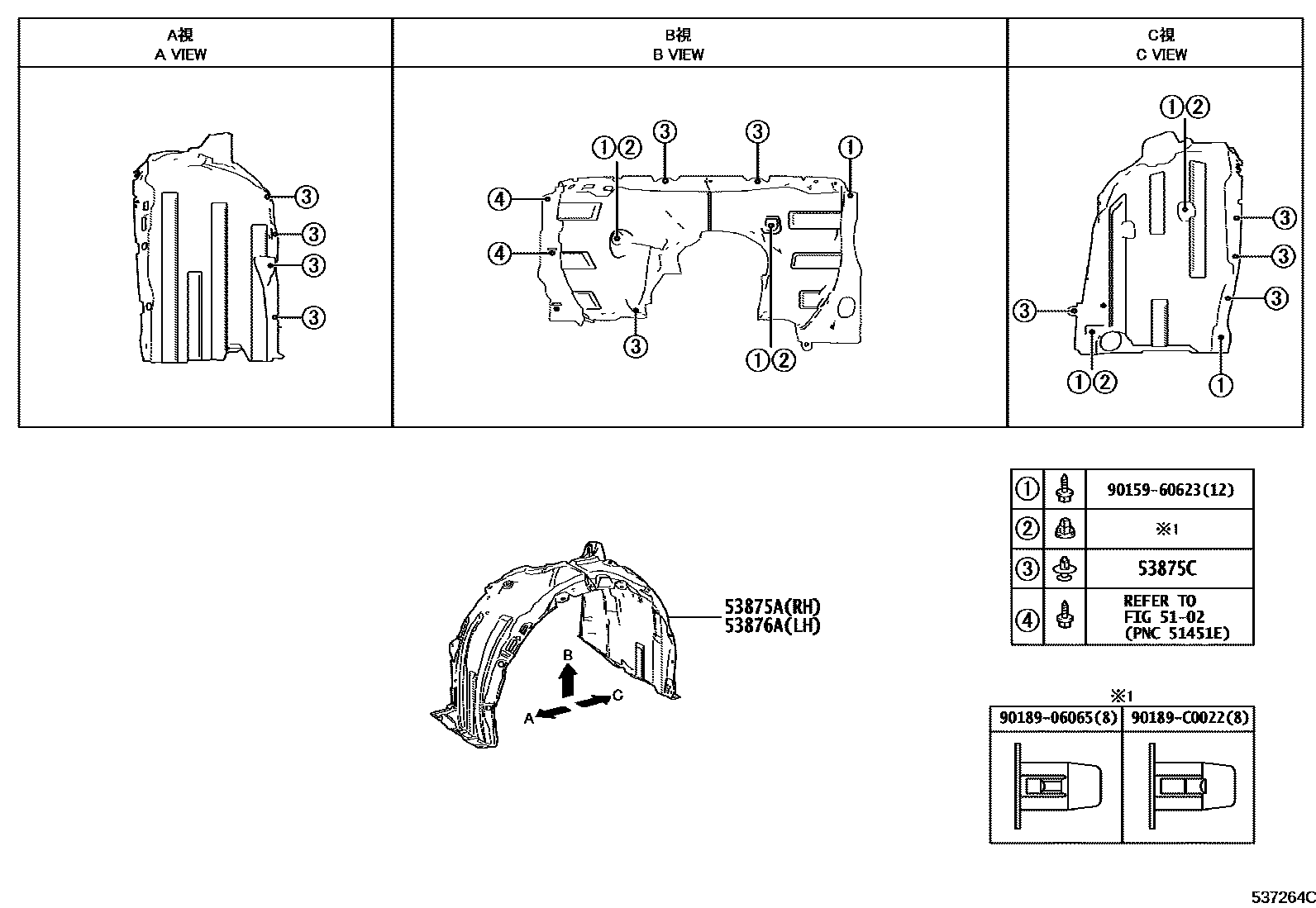

Toyota CAMRY 发动机盖和前翼子板 EPC diagram — 537264C
发动机盖和前翼子板 — 537264C (201712 – 999999)

PNC and OE references

PNCPart nameOE numbers
53301Engine cover sub-assembly53301-06340
53301AHole plug (for engine cover)90950-06124 · 90950-C6006
53341Bengine cover gasket53341-06520
53341CClip (for engine cover gasket)90467-09050 · 90467-C0006
53381Engine cover to radiator bracket seal53381-06200
53381AClip (for engine cover to radiator bracket seal)90467-08011 · 90467-C0039
53388DEngine cover to right front fender seal53388-06200
53389BEngine cover to left front fender seal53388-06200
53747CRight air sealing plate53747-06070
53748CLeft air sealing plate53748-06070
53801Right front fender sub-assembly53801-06180
53802Left front fender sub-assembly53802-06190
53825ARight front fender protection piece53825-06190
53826AProtection piece on left front fender53826-06190
53857Right front fender external panel fixing piece53857-06020 · 53857-47011
53857BRight front fender external panel fixing piece53857-06020 · 53857-47011
53857CRight front fender external panel fixing piece53857-12010
53858Left front fender external panel fixing piece53857-06020 · 53857-47011
53858BLeft front fender external panel fixing piece53857-06020 · 53857-47011
53858HLeft front fender external panel fixing piece53857-12010
53875ARight front fender lining53805-06220 · 53805-06221 · 53805-06270 · 53805-06271
53875CFront fender lining clip90467-07214 · 90467-C0041
53876ALeft front fender lining53806-06230 · 53806-06231 · 53806-06280 · 53806-06281
53882BRight front fender seal53882-06180
53882Ffront fender seal53882-0D030 · 53882-30030 · 53882-33060
53882NClip (for front fender seal)90467-C0036
53883BLeft front fender seal53883-06170
53887ANo. 1 front fender splash guard seal53887-06020
53889BNo. 2 left front fender splash guard seal53889-06110
